丙类高频功率放大器课程设计

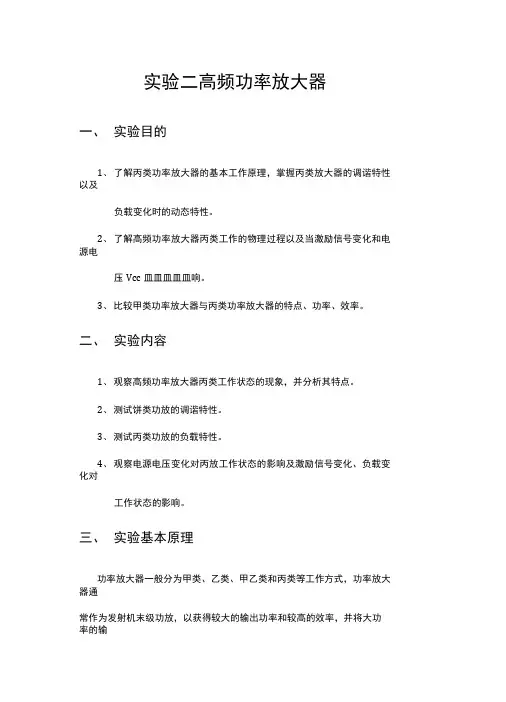

实验二 高频功率放大器
实验二高频功率放大器一、实验目的1、了解丙类功率放大器的基本工作原理，掌握丙类放大器的调谐特性以及负载变化时的动态特性。
2、了解高频功率放大器丙类工作的物理过程以及当激励信号变化和电源电压Vcc皿皿皿皿皿响。
3、比较甲类功率放大器与丙类功率放大器的特点、功率、效率。
二、实验内容1、观察高频功率放大器丙类工作状态的现象，并分析其特点。
2、测试饼类功放的调谐特性。
3、测试丙类功放的负载特性。
4、观察电源电压变化对丙放工作状态的影响及激励信号变化、负载变化对工作状态的影响。
三、实验基本原理功率放大器一般分为甲类、乙类、甲乙类和丙类等工作方式，功率放大器通常作为发射机末级功放，以获得较大的输出功率和较高的效率，并将大功率的输出信号馈送到天线幅射出去。
功率放大器实际是一个能量转换器，即把电源共给的直流能量转化为交流能量，能量转换的能力即为放大器的效率。
为了获得较大的输出功率和效率，其工作状态通常为丙类工作状态。
功率放大器的主要特征是三价钴胺工作在非线性状态。
为了不失真地放大信号，它的负载必须是谐振回路。
集电极负载是一个高Q的LC并联震荡贿赂。
直流供电电路为各级提供适当的工作状态和能源。
由于基极未提供直流偏置电压，其工作状态为丙类工作状态。
集电极电流为余弦脉冲状，但由于在集电极电路内采用的是并联谐振回路使回路谐振于基频，那么它对基频呈现很大的纯电阻阻抗，而对谐波的阻抗很小，可视为短路，因此并联谐振电路由于通过集电极电流所产生的电位降Vc也几乎只含有基频。
这样，集电极电流的失真虽然很大，但由于下周六的这种滤波作用，仍然能得到正弦波形的输出。
本实验单元模块电路如图2-1所示。
该实验电路由两级功率放大器组成。
其中VT1(3DG12入XQ1与C15组成甲类功率放大器，工作在线性放大状态，其中R2、R12、R13为静态偏置电阻。
XQ2与CT2、C6组成的负载回路与VT3(3DG12)组成丙类放功率大器。
甲类功放的输出信号作为丙放的输入信号(由短路块J5连通)。
【精品课程设计】丙类高频功率放大器课程设计
课程设计前言 (2)1丙类功放原理 (3)1.1 丙类谐振功率放大器的功率与效率 (3)1.1.1 功率关系 (3)1.1.2 放大器的集电极效率 (3)1.1.3 谐振功率放大器临界状态的计算 (4)1.2 功率放大器的负载特性 (4)1.2.1 uc、ic 随负载变化的波形 (4)1.2.2 功率及效率随负载（工作状态）变化的波形 (5)1.3丙类谐振功率放大器的偏置电路及耦合电路 (6)1.3.1直流馈电电路 (6)1.3.2 输出回路和级间耦合回路 (7)1.3.3 输出耦合回路 (8)2 设计电路 (9)2.1开发与设计的总体思想 (9)2.2 丙类功放原理图 (9)2.3设计过程 (9)3 电路的仿真与分析 (10)3.1仿真软件的介绍 (10)3.2放大电路的仿真与分析 (12)3.2.1试验电路参数 (12)3.2.2计算谐振回路与耦合回路的参数 (12)3.2.3主要技术指标的测试 (14)4 总结 (15)参考文献 (16)课程设计前言高频谐振放大器广泛应用于通信系统和其他电子系统中，如在接受设备中，从天线上感应的信号是非常微弱的，高频小信号谐振放大器来完成；在发射设备中，为了有效地使信号通过信道传送到接收端，需要根据传送距离等因素来确定发射设备的发射功率，这就要用高频谐振功率放大器将信号放大到所需的发射功率。
高频功率放大器的主要功用是发射高频信号，并且以高效输出大功率为目的。
发射机中的振荡器产生的信号功率很小，需要经多级高频功率放大器才能获得足够的功率，送到天线辐射出去。
已知能量（功率）是不能放大的，高频信号的功率放大，其实质是在输入高频信号的控制下将电源直流功率转换成高频功率，因此除要求高频功率放大器产生符合要求的的高频功率外，还应要求具有尽可能高的转换效率。
低频功率放大器可以工作在A（甲）类状态，也可以工作在B（乙）类状态，或AB（甲乙）类状态。
B类状态要比A类状态效率高（A类最大效率50%；B类最大效率为78.5%）。
实验三高频功率放大器(丙类)
实验操作过程
调整丙类功率放大器的输入和输 出阻抗，使其与信号源和负载匹 配。
逐步增加输入信号的幅度，观察 放大器的输出波形和参数变化。
使用示波器记录放大器的输入和 输出波形，分析波形的失真情况。
打开高频信号发生器，设置合适 的信号频率和幅度。
使用电压表和电流表测量放大器 的各项参数，如输入电压、输出 电压、输入电流、输出电流等。
02
它主要由输入匹配网络、功放管 、输出匹配网络和偏置电路等部 分组成。
高频功率放大器的分类
根据功放管的类型，高频功率 放大器可分为电子管式高频功 率放大器和晶体管式高频功率
放大器。
根据工作频率，高频功率放 大器可分为超短波高频功率 放大器和微波高频功率放大
器。
根据放大器的级数，高频功率 放大器可分为单级高频功率放 大器和多级高频功率放大器。
对未来实验的展望与建议
01
深入研究不同类型的 高频功率放大器
在未来的实验中，可以进一步探索甲 类、乙类等不同类型的高频功率放大 器的设计与制作，比较它们之间的性 能差异和应用特点。
02
结合实际应用场景进 行优化设计
针对实际应用需求，可以对高频功率 放大器进行优化设计，如提高输出功 率、降低失真度、拓宽带宽等，以满 足不同场景下的使用要求。
通过分析实验数据，我们发现放大器在不同频率下的响应特性有所不同。在低频段，放大 器的放大效果较好；而在高频段，放大效果逐渐减弱。这可能与放大器的设计参数和元器 件特性有关。
线性度与失真
在实验过程中，我们观察到输出信号存在一定的失真现象。失真可能源于放大器的非线性 特性，如饱和、截止等。为了量化失真程度，我们采用了失真度指标进行分析。
丙类放大器的课程设计

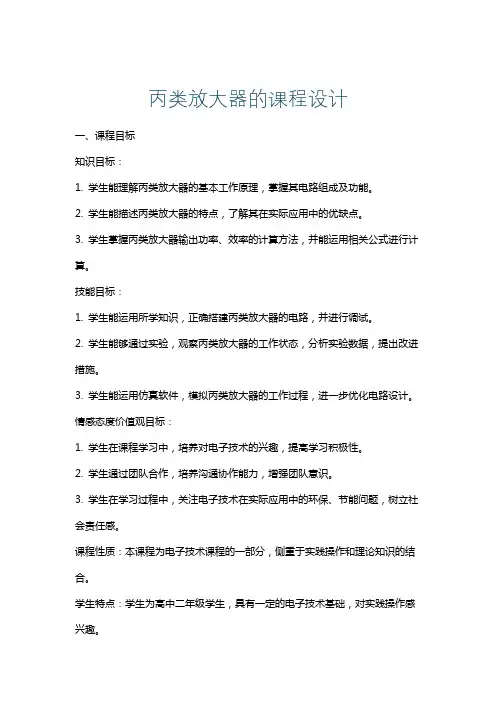

丙类放大器的课程设计一、课程目标知识目标：1. 学生能理解丙类放大器的基本工作原理，掌握其电路组成及功能。
2. 学生能描述丙类放大器的特点，了解其在实际应用中的优缺点。
3. 学生掌握丙类放大器输出功率、效率的计算方法，并能运用相关公式进行计算。
技能目标：1. 学生能运用所学知识，正确搭建丙类放大器的电路，并进行调试。
2. 学生能够通过实验，观察丙类放大器的工作状态，分析实验数据，提出改进措施。
3. 学生能运用仿真软件，模拟丙类放大器的工作过程，进一步优化电路设计。
情感态度价值观目标：1. 学生在课程学习中，培养对电子技术的兴趣，提高学习积极性。
2. 学生通过团队合作，培养沟通协作能力，增强团队意识。
3. 学生在学习过程中，关注电子技术在实际应用中的环保、节能问题，树立社会责任感。
课程性质：本课程为电子技术课程的一部分，侧重于实践操作和理论知识的结合。
学生特点：学生为高中二年级学生，具有一定的电子技术基础，对实践操作感兴趣。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力，培养学生的创新意识和团队协作能力。
通过本课程的学习，使学生能够掌握丙类放大器的相关知识，为后续深入学习电子技术打下基础。
二、教学内容本课程教学内容主要包括以下三个方面：1. 丙类放大器的基本原理：- 放大器分类及丙类放大器的工作原理；- 丙类放大器的电路组成及其功能；- 丙类放大器的工作状态及其特点。
2. 丙类放大器的性能分析：- 输出功率、效率的计算方法；- 丙类放大器的非线性失真及其影响；- 丙类放大器的稳定性分析。
3. 丙类放大器的应用与实验：- 丙类放大器在实际应用中的优缺点；- 搭建丙类放大器电路，进行调试和性能测试；- 利用仿真软件模拟丙类放大器工作过程，优化电路设计。
教学内容安排与进度：1. 第1课时：介绍放大器分类及丙类放大器的基本原理；2. 第2课时：分析丙类放大器的电路组成及其功能；3. 第3课时：讲解丙类放大器的工作状态、特点及性能分析；4. 第4课时：进行丙类放大器电路的搭建与调试；5. 第5课时：利用仿真软件进行丙类放大器电路设计与优化。
高频丙类功率放大器
实验一：高频丙类功率放大器前言在高频范围内为获得足够大的高频输出功率，必须采用高频放大器，高频功率放大器主要用于发射机的未级和中间级，它将振荡产生的信号加以放大，获得足够高频功率后，再送到天线上辐射出去。
另外，它也用于电子仪器作未级功率放大器。
高频功率放大器要求功率高，输出功率大。
丙类放大器它是紧紧围绕如何提高它的效率而进行的。
高频功率放大器的工作频率范围一般为几百KHZ—几十MHZ。
一般都采用LC 谐振网络作负载，且一般都是工作于丙类状态，如果要进一步提高效率，也可工作于丁类或戊类状态。
一．实验目的及要求（一）实验目的1．进一步了解高频丙类功率放大器的工作原理和调试技术。
2．熟悉负载变化对放大器工作状态的影响及各指标的测试方法。
3．掌握输入激励电压，集电极电压，基极偏置电压变化对放大器工作状态的影响。
（二）实验要求1．认真阅读本实验教材及有关教材内容2．熟悉本实验步骤，并画出所测数据表格。
3．熟悉本次实验所需仪器使用方法。
（三）实验报告要求1．写出本次实验原理及原理框图2．认真整理记录测试数据及绘出相应曲线图。
3．对测试结果与理论值进行比较分析，找出产生误差的原因，提出减少实验误差的方法。
4．详细记录在调谐和测试过程中发生的故障和问题，并进行故障分析，说明排除过程和方法。
5．本次实验收获，体会以及改进意见。
二．实验仪器及实验板1．双踪示波器（CA8020）一台2．高频信号发生器（XFG-7）一台3．晶体管直流稳压电源一块4．数字万用表一块5．超高频毫伏表（DA22）一台6．直流毫安表一块7．高频丙类功率放大器实验板一块三．实验原理及公式推导高频谐振放大器的主要作用是使电路输出功率大，效率高；主要特点是用谐振回路来实现阻抗变换，并且为了提高效率常工作在丙类状态。
高频功率放大器一般有两种：1.窄带高频功率放大器；2. 宽带高频功率放大器。
前者由于频带比较窄，故常用选频网络作为负载回路，所以又称为谐振功率放大器。
丙类高频功率放大器实验报告
丙类高频功率放大器实验报告一、实验目的1.了解和熟悉丙类放大器、高频功率放大器及其工作原理；2.掌握丙类高频功率放大器电路的设计和调试方法；3.实现一个丙类高频功率放大器的设计和调试。
二、实验原理1.丙类放大器丙类放大器是一种功率放大器，其输出信号的一个部位接近正弦波而另一部分则大约失真。
丙类放大器又称为开关放大器，工作原理如下：（1）若输入的信号为负半周期，管子导通，输出便接近0V；（2）若输入信号为正半周期，管子截止，输出电压取决于负载电路。
（3）由于丙类放大器的输出电压只在正半周期时才产生，故功率效率可达90%以上，但其输出信号存在失真，因此丙类放大器多用于功率放大应用中。
2.高频功率放大器高频功率放大器的特点是恢复时间低，速度快、功率输出大，其主要应用在收音机、电视机、雷达、电子计算机等电子设备中，其原理如下：高频功率放大器具有放大频率宽、能量转换效率高、输入输出匹配好、频率稳定性好、体积小、功率大等特点。
其主要应用在无线通信、信号干扰、雷达和通信等电子设备中。
三、设计内容1.电路图设计高频功率放大器电路调试原理如下：（1）采用驱动单一管子的电路，以避免传输相位问题，同时减少了对驱动器电路的要求。
（2）采用变压器耦合方式，从低频端口把信号发送到功率放大器，减少了对驱动信号源的要求。
（3）采用反馈电路，对稳定性及主动去谐增益方面起到较好的作用。
2.实验步骤（1）根据所设计的电路图，依据实际元器件参数选择合适型号、参数元器件进行组装，拼装好整个高频放大器的主板电路。
（2）在采用反馈电路的前提下，测试电路器件的频率特性，应适当减小反馈电压以提高增益。
（3）根据反馈电路实验条件测量出高频功率放大器的输出功率、增益、谐波失真等有关参数，得出实验结果。
四、实验结果及分析高频功率放大器的实验结果及分析如下：1.功率输出本次实验所测试电路的功率输出可达到40W的功率输出。
2.增益本次实验所测试电路的增益为30dB左右，符合预期结果。
丙类功率放大器的计划
前言高频谐振放大器广泛应用于通信系统和其他电子系统中，如在接受设备中，从天线上感应的信号是非常微弱的，要靠高频小信号放大器来完成；在发射设备中，为了有效地使信号通过信道传送到接收端，需要根据传送距离等因素来确定发射设备地发射功率，这就要用高频谐振功率放大器将信号放大到所需地发射功率。
高频功率放大器的主要功用使发射高频信号，并且一高效输出大功率为目的。
发射机中的振荡器产生的信号功率很小，需要经过多级高频放大器才能获得足够的功率，送到天线辐射出去。
已知能量是不能放大的，高频信号的功率放大，实质是在输入高频信号的控制下将电源直流功率转换成高频功率，因此除要求高频功率放大器产生符合要求的高频功率外，还应要求具有尽可能的转换效率。
低频功率放大器可以工作在甲类状态，也可以工作在乙类状态，或甲乙类状态乙类状态要比甲类状态效率高。
为了提高效率，高频功率放大器多工作在丙类状态。
为了进一步提高高频功率放大器的效率，近年来又出现了D类、E类、S类高频功率放大器；还有利用特殊电路技术来提高效率的F类、G类、H类高频功率放大器。
本次课程设计主要是针对一些已知数据设计一个丙类高频功率放大器。
1.丙类功率放大器的原理利用选频网络作为负载回路的功率放大器为谐振功率放大器。
如图1所示。
它是无线电发射机中的重要组成不见。
根据放大器的导通角θ的范围可以分为甲类、乙类、丙类等不同类型的放大器。
导通角θ越小放大器的效率η越高。
如甲类功放的θ=，效率最高也只能达到50%，而丙类功放的θ<，效 180 90率可达到80%。
甲类功率放大器适合作为中间级多输出功率较小的初级功率放大器。
丙类功率放大器常作为墨迹功放以获得较大的输出功率和较高的效率。
本实验所使用的电路为谐振功率放大器，实验所研究的是丙类功率放大器的工作原理机基本特征，具体原理图如图1所示：1.1 丙类谐振功率放大器的功率与效率1.1.1 功率关系：功率放大器的作用原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流电源所供给的直流功率P 0，实质一部分转换为交流信号功率P 1输出去，一部分功率以热能的形式损耗在集电极上，成为集电极耗散功率P c 。
实验一 高频丙类功率放大器
实验一高频丙类功率放大器在高频范围内为获得足够大的高频输出功率，必须采用高频放大器，高频功率放大器主要用于发射机的未级和中间级，它将振荡产生的信号加以放大，获得足够高频功率后，再送到天线上辐射出去。
另外，它也用于电子仪器作未级功率放大器。
高频功率放大器要求效率高，输出功率大。
丙类放大器它是紧紧围绕如何提高它的效率而进行的。
高频功率放大器的工作频率范围一般为几百kHz—几十MHz。
一般都采用LC谐振网络作负载，且一般都是工作于丙类状态，如果要进一步提高效率，也可工作于丁类或戊类状态。
一、实验目的及要求（一）实验目的1．进一步了解高频丙类功率放大器的工作原理和调试技术。
2．熟悉负载变化对放大器工作状态的影响及各指标的测试方法。
3．掌握输入激励电压，集电极电压，基极偏置电压变化对放大器工作状态的影响。
（二）实验要求1．认真阅读本实验教材及有关教材内容。
2．熟悉本实验步骤，并画出所测数据表格。
3．熟悉本次实验所需仪器使用方法。
（三）实验报告要求1．写出本次实验原理及原理图。
2．认真整理记录的测试数据及绘出相应曲线图。
3．对测试结果与理论值进行比较分析，找出产生误差的原因，提出减少实验误差的方法。
4．详细记录在调谐和测试过程中发生的故障和问题，并进行故障分析，说明排除过程和方法。
5．本次实验收获，体会以及改进意见。
二、实验仪器及实验板1．双踪示波器（CA8020）一台2．高频信号发生器（XFG-7）一台3．晶体管直流稳压电源 一台4．数字万用表 一块5．超高频毫伏表（DA22） 一台6．直流毫安表 一块7．高频丙类功率放大器实验板 一块三、实验原理及公式推导高频谐振放大器的主要作用是使电路输出功率大，效率高；主要特点是用谐振回路来实现阻抗变换，并且为了提高效率常工作在丙类状态。
高频功率放大器一般有两种：窄带高频功率放大器和宽带高频功率放大器。
前者由于频带比较窄，故常用选频网络作为负载回路，所以又称为谐振功率放大器。
实验3丙类高频功率放大器
实验3 丙类高频功率放大器仿真高频功率放大电路通常在发射机末级功率放大器和末前级功率放大器中，主要对高频信号的功率进行放大，使其达到发射功率的要求。
在硬件实验中，我们已经对高频功率放大器的幅频特性、负载特性及电路效率进行了测试。
在仿真实验中，我们将对放大器的其它特性进行进一步的仿真研究。
一、实验电路：电路特点：晶体管基极加0.1V的负偏压，电路工作在丙类，负载为并联谐振回路，调谐在输入信号频率上，起滤波和阻抗变换作用。
二、测试内容（一）高频功率放大电路原理仿真1、集电极电流Ic与输入信号之间的非线性关系晶体管工作在丙类的目的是提高功率放大电路的效率，此时晶体管的导通时间小于输入信号的半个周期。
因此，集电极电流Ic将是周期的余弦脉冲序列。
（1）、当输入信号的振幅有效值为0.75V时，对晶体管集电极电流Ic进行瞬态分析。
设置：起始时间为0.03S，终止时间为0.03005S，输出变量为I(V3)仿真分析。
记录并分析实验结果。
（2）、当输入信号振幅为1V时，对晶体管集电极电流Ic进行瞬态分析，设置同上。
记录并分析实验结果，指出输出信号波形顶部凹陷失真的原因是什么？2、输入信号与输出信号之间的线性关系将电路中R1改取30K，重复上述过程，使用示波器测试电路输出电压波形。
记录并分析实验结果，指出输出信号波形与步骤1的实验结果有何区别？为什么？（二）高频功率放大电路外部特性仿真测试1、调谐特性调谐特性指在R1、V1、V BB、Vcc不变的条件下，高频功率放大电路的Ico、Ieo、Uc等变量随C变化的关系。
将C1改用可变电容器，调C1使电路处于谐振状态（C1=50%），回路阻抗最大，呈纯阻，电流最小，此时示波器显示输出信号幅度最大，电流表显示电流最小值；当改变C1值，回路失谐，回路阻抗变小，回路电流变大,输出波形出现失真。
通过示波器和电流表观察记录实验结果，并对实验结果进行分析。
使用波特图仪和小信号交流分析方法测试测试并记录电路的调谐特性。
高频实验：丙类功率放大器设计实验报告南昌大学
高频实验: 丙类功率放大器设计
一、实验目的
1.了解丙类功率放大器的基本工作原理, 掌握丙类放大器的调谐特性以及负载改变时的动态特性。
2.了解高频功率放大器丙类工作的物理过程以及当激励信号变化对功率放大器工作状态的影响。
3.比较甲类功率放大器与丙类功率放大器的特点
4.掌握丙类放大器的计算与设计方法。
二、实验内容
1.观察高频功率放大器丙类工作状态的现象, 并分析其特点
2.测试丙类功放的调谐特性
3.测试丙类功放的负载特性
4.观察激励信号变化、负载变化对工作状态的影响
三、实验原理
放大器按照电流导通角θ的范围可分为甲类、乙类、丙类及丁类等不同类型。
功率放大器电流导通角越小, 放大器的效率越高。
甲类功率放大器的o 180＝, 效率最高只能达到50%, 适用于小信号低功率放大, 一般作为中间级或输出功率较小的末级功率放大器。
非线性丙类功率放大器的电流导通角o 90, 效率可达到80%, 通常作为发射机末级功放以获得较大的输出功率和较高的效率。
特点：非线性丙类功率放大器通常用来放大窄带高频信号(信号的通带宽度只有其中心频率的1％或更小), 基极偏置为负值, 电流导通角o 90, 为了不失真地放大信号, 它的负载必须是LC谐振回路。
四、实验仿真原理图
五、实验仿真结果
结果说明:
CH1波形为输入波形, CH2波形为经1M选频网络之后的波形, 形成2倍频。
实验03 丙类高频功率放大器
一、实验目的 1． 通过实验进一步熟悉丙类高频功率放大器的基本 工作原理，掌握丙类放大器的计算与设计方法。 2． 了解电源电压Vcc与集电极负载对功率放大器功 率和效率的影响。 3． 掌握谐振功率放大器的调谐技术，了解高频功率 的测量方法。
二、实验原理
高频功率放大器一般都采用选频网络作为负载回路， 并且一般都工作于丙类状态。高频功率放大器的主要 技术指标是输出功率和效率。 1．集电极效率 C ．集电极效率η 设 PD=直流电源供给的直流功率 PO=交流输出信号功率 PC=集电极耗散功率 则 PD=PO+PC 为了说明晶体管放大器的功率转换能力，定义集电极 效率ηC
VB VE VCE Vi Vo Ico Icm PD P0 PC
η
R=50
Vc= 12V
V= 120m V
R=75
R=120
Vi= 84m V
RL=50 RL=75 RL=120
Vi= 120 mV VC=5 V Vi= 84m V
RL=50 RL=75 RL=120 RL=50 RL=75 RL=120
式中，ICO为丙类工作时，C脉冲波的傅立叶级数展开式中的平均 i 分量；由于电路处于基波谐振状态，所以，无高次谐波输出， Vcm为基波分量输出电压；Icm为基波分量电流；Re为谐振回路阻 抗。Re与谐振回路及负载有关。本实验就是在改变负载的情况 下，测量功率及 ηC的变化。
三、实验仪器 双踪示波器 扫频仪 高频信号发生器 万用表 实验板G1
Vi ：输入电压峰-峰值 峰 Vo：输出电压峰-峰值 峰 IC0 ：电源给出总电流 PD ：电源给出总功率（PD = VCC IC0） P0 ：输出功率 PC ：管子损耗功率（PC = PD – P0 ) 3．加75负载电阻，同2测试并填入表3-1内。 ． 4．加120负载电阻，同2测试并填入表3-1内。 ． 5．改变输入端电压V= 84mV，同2、3、4测试并填入表3-1 ． 内。 6．改变电源电压V= 5V，同2、3、4测试并填入表3-1内。 ．
丙类高频功率放大器课程设计
高频电子线路课程设计报告题目：丙类功率放大器院系：____________________________专业：电子信息科学与技术班级：____________________________姓名：____________________________学号：____________________________指导教师：_________________________报告成绩：_________________________2013年12月20日一、 设计目的 (1)二、 设计思路 (1)三、 设计过程 (2)3.1、 系统方案论证3.1.1丙类谐振功率放大器电路3.2、 模块电路设计3. 2. 1丙类谐振功率放大器输入端采用自给偏置电路3. 2. 2丙类谐振功率放大器输出端采用直流馈电电路3. 2. 3匹配网络3.2.4 VBB 、Vcm 、Vbm 、VCC 对丙类谐振功率放大器性能影响分析四、整体电路与系统调试及仿真结果 (11)4.1电路设计与分析4. 2.仿真与模拟4. 2. 1 Multisim 简介4. 2. 2基于Multisim 电路仿真用例五、 主要元器件与设备 (14)5. 1晶体管的选择5. 1. 2判别三极管类型和三个电极的方法5. 2电容的选择六、 课程设计体会与建议 (17)6.1、 设计体会6.2、 设计建议七、结论 八、参考文献 一、设计目的电子技术迅猛发展。
山分立元件发展到集成电路，中小规模集成电路，大规 模集成电路和超大规模集成电路。
基本放大器是组成各种复朵放大电路的基本单 元。
弱电控制强电在许多电子设备中需要用到。
放大器在当今和未来社会中的作 用日益增加。
高频功率放大器是发送设备的重要组成部分之一，通信电路中，为了弥补信 号在1819无线传输过程中的衰耗，要求发射机具有较大的输出功率，而且，通信距离越远，要求输出功率越大。
所以，为了获得足够大的高频输出功率，必须采用高频功率放大器。
实验三 丙类高频功率放大器实验
实验三丙类高频功率放大器实验一.实验目的1．通过实验，加深对于高频谐振功率放大器工作原理的理解。
2．研究丙类高频谐振功率放大器的负载特性，观察三种状态的脉冲电流波形。
3．了解基极偏置电压、集电极电压、激励电压的变化对于工作状态的影响。
4．掌握丙类高频谐振功率放大器的计算与设计方法。
二.预习要求：1．复习高频谐振功率放大器的工作原理及特点。
2．熟悉并分析图3所示的实验电路，了解电路特点。
三.实验仪表设备1．双踪示波器2．直流电压表3．信号发生器4．TPE-GP4高频综合实验箱[实验区域：高频功放（调幅）及发射电路部分、LC与晶体振荡器部分]四.电路特点及实验原理简介1．电路特点本电路的核心是谐振功率放大器，在此电路基础上，将音频调制信号加入集电极回路中，利用谐振功率放大电路的集电极调制特性，完成集电极调幅实验。
当电路的输出负载为天线回路时，就可以完成无线电发射的任务。
为了使电路稳定，易于调整，本电路设置了独立的载波振荡源。
2．高频谐振功率放大器的工作原理谐振功率放大器是以选频网络为负载的功率放大器，它是在无线电发送中最为重要、最为难调的单元电路之一。
根据放大器电流导通角的范围可分为甲类、乙类、丙类等类型。
丙类功率放大器导通角θ＜900，集电极效率可达80%，一般用作末级放大，以获得较大的功率和较高的效率。
图3-1中，V bb为基极偏压，V cc为集电极直流电源电压。
为了得到丙类工作状态，V bb应为负值，即基极处于反向偏置。
u b为基极激励电压。
图3-2示出了晶体管的转移特性曲线，以便用折线法分析集电极电流与基极激励电压的关系。
V bz是晶体管发射结的起始电压（或称转折电压）。
由图可知，只有在u b的正半周，并且大于V bb和V bz绝对值之和时，才有集电极电流流通。
即在一个周期内，集电极电流i c只在-θ～+θ时间内导通。
由图可见，集电极电流是尖顶余弦脉冲，对其进行傅里叶级数分解可得到它的直流、基波和其它各次谐波分量的值，即：i c=I C0+ I C1m COSωt + I C2M COS2ωt + … + I CnM COSnωt + …bm bbbz U VV COS +=θ图3-3 高频功放（调幅）及发射电路原理图求解方法在此不再叙述。
高频功率放大器课程设计.docx
学院学生课程设计报告课程名称：高频电路原理•与分析专业班级： ____________________ 姓名： _______________________ 学号:学期:1.课程设计tl的 (2)2.课程设计题H描述和耍求 (2)3.课程设计报告内容 (2)3. 1原理分析 (2)3. 2电路总体设计 (5)3. 3丙类功率放大器具体设计 (6)3 . 4宽频功率放大器具体参数设计 (8)3. 5电路仿真 (10)4.结论 (12)5.结束语 (13)6.参考文献 (14)7.附录 (15)1.课程设计目的通过木课程设计，对■理论知识进一步全面认识，加深对高频功率放大器的工作原理的理解，熟悉高频功率放人器的实际电路，初步学会高频功率放大器电路的设计，以达到理论知识与实践相结合。
2.课程设计题目描述和要求设计一高频功率放大电路，要求三极管丁•作在丙类状态；输入己调波的蜂值为1 OOmV；载波频率6. 5MHz,输出功率：P1M1W；负载50Q ；效率r] M80%。
3.课程设计报告内容3. 1原理分析高频功率放大器川于发射机的末级，作用是将高频己调波信号进行功率放大, 以满足发送功率的要求，然后经过天线将其辐射到空间,保证在…定区域内的接收机可以接收到满意的信号电平,并且不干扰诂从信道的通信。
高频功率放大器是通信系统中发送装置的重要组件。
按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以貝有选频滤波作川的选频电路作为输出冋路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放人器的输出电路则是传输线变压器或莫他宽带匹配电路，因此乂称为非调谐功率放大器。
高频功率放大器是--种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
在“低频电子线路”课程中已知，放人器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。
甲类放大器电流的流通角为180°，适用丁•小信号低功率放大。
实验二 高频功率放大器(丙类)
实验二高频功率放大器（丙类）一、实验目的1、了解丙类功率放大器的基本工作原理，掌握丙类放大器的计算与设计方法。
2、了解电源电压Vc与集电极负载对功率放大器功率和效率的影响。
3、了解负偏置丙类功率放大器的工作原理，掌握负偏置丙类放大器的计算与设计方法。
4、了解负偏置电压对功率放大器功率和效率的影响。
二、预习要求1、复习功率谐振放大器原理及特点。
2、分析图2-1所示的实验电路，说明各元器件作用。
图2-1 功率放大器（丙类）原理图三、实验仪器1、双踪示波器2、万用表3、高频电路实验装置四、实验内容及步骤1、实验电路实验台功率放大器接好，所需电源在输入端输入6.5MHz的高频信号，使A接止V2的基极，使第二极调谐放大的输出为f=6.5MHz，Vm=2V的信号，记为Vi，加至C6。
2、按图接好实验板所需电源，将C、D两点短接，利用扫频仪功能调回路谐振频率，使其谐振在6.5MHz的频率上。
3、不加负载，去掉C、D两点短接线，在C、D两端串入电流表（选择万用表直流电流档，量程选择不大于200mA），测Io电流，在输入端接f=6.5MHz、Vi=2V信号，测量各工作电压，同时用示波器测量输入，输出峰值电压，将测量值填入下表。
其中Vi：输入电压峰一峰值Vo：输出电压峰一峰值Io：电源给出总电流Pi：电源给出总功率（Pi=VcIo）（Vc：为电源电压）Po：输出功率Pa：为管子损耗功率（Pa=IcV CE）4、加75Ω负载电阻，同2测试并填入表2.1内。
5、改变输入端电压Vi=2V，同2、3测试并填入表2.1测量。
6、改变电源电压Vc=5V，同2、3测试填入表2.1。
7、按实验2接线，将C、D两点短接，G点对地接负电压U BB不能超过-1V。
1）在本实验中，在G点加入的可调负电压，应事先调整到U BB=0V。
然后输入端加入高频信号，频率约6.5MHZ，同上实验3、4。
2）在输入信号不变的情况下，缓慢调节加于G点的负电压，一边用万用表监视V3基极的电压，使V3基极的电压可在（0~ -1V）之间变化，一边用示波器观察输出波形的变化情况，即电压向负方向变化时，输出信号幅度会随之下降。
实验三高频丙类谐振功率放大器实验
实验三高频丙类谐振功率放大器实验实验三高频丙类谐振功率放大器实验一、实验目的1. 进一步掌握高频丙类谐振功率放大器的工作原理。
2. 掌握丙类谐振功率放大器的调谐特性和负载特性。
3. 掌握激励电压、集电极电源电压及负载变化对放大器工作状态的影响。
4. 掌握测量丙类功放输出功率，效率的方法。
二、实验使用仪器1. 丙类谐振功率放大器实验板2. 200MH泰克双踪示波器3. FLUKE万用表4. 高频信号源5. 扫频仪（安泰信）三、实验基本原理与电路1.高频谐振功率放大器原理电路高频谐振功率放大器是一种能量转换器件，它可以将电源供给的直流能量转换为高频交流输出。
高频谐振功率放大器是通信系统中发送装置的重要组件，其作用是放大信号，使之达到足够的功率输出，以满足天线发射和其它负载的要求。
高频谐振功率放大器研究的主要问题是如何获得高效率、大功率的输出。
放大器电流导通角θ愈小，放大器的效率η愈高。
如甲类功放的θ＝180，效率η最高为50％，而丙类功放的θ＜90°，效率η可达到80％。
谐振功率放大器采用丙类功率放大器，采用选频网络作为负载回路的丙类功率放大器称为高频谐振功率放大器。
高频谐振功率放大器原理电路如图3-1。
图中ub为输入交流信号，EB是基极偏置电压，调整EB，改变放大器的导通角，以改变放大器工作的类型。
EC是集电极电源电压。
集电极外接LC并联振荡回路的功用是作放大器负载。
放大器工作时，晶体管的电流、电压波形及其对应关系如图9-2所示。
晶体管转移特性如图2.2中虚线所示。
由于输入信号较大，'可用折线近似转移特性，如图中实线所示。
图中UB为管子导通电压，gm为特征斜率。
iRL图3-1 高频谐振功率放大器的工作原理设输入电压为一余弦电压，即ub=Ubmcosωt 则管子基极、发射极间电压uBE为uBE=EB+ub=EB+Ubmcosωt'在丙类工作时，EBUB，在这种偏置条件下，集电极电流iC 为余弦脉冲，其最大值为iCmax，电流流通的相角为2θ，通常称θ为集电极电流的通角，丙类工作时，θπ/2 。
高频丙类功率放大器设计
高频实验报告（二）——高频丙类功率放大器设计组员座位号 16 实验时间周一上午目录一、实验目的 (3)二、实验原理 (3)2.1 丙类谐振功率放大器的工作原理 (3)2.2 丙类谐振功率放大器的负载特性 (5)2.3 丙类谐振功率放大器的调制特性 (6)2.4丙类谐振功率放大器的偏置电路及耦合电路 (7)2.4.1偏置电路 (7)2.4.2耦合电路 (8)三、电路调试和主要技术指标的实验测试 (10)3.1谐振状态的调整方法 (10)3.2主要技术指标的测试 (10)3.2.1输出功率 (10)四、实验内容 (11)五、参数设计 (11)六、实验结果记录 (14)七、思考题 (18)一、 实验目的1． 熟悉高频谐振功率放大器的基本工作原理和工作状态。
2． 掌握高频丙类功率放大器的设计方法、初步了解工程估算的方法。
3． 学习高频丙类功率放大器的电路调谐及测试技术。
4． 研究负载的变化及激励电压、基极偏置电压、集电极电压的变化对放大器工作状态的影响。
二、 实验原理利用选频网络作为负载回路的功率放大器称为谐振功率放大器。
根据放大器电流导通角C θ的范围，可以分为甲类、乙类、丙类和丁类等功率放大器。
电流导通角C θ越小，放大器的效率越高。
如甲类功放的180=θ，效率η最高也只能达到50％，而丙类功放的90<θ，效率η可达到80％。
甲类功率放大适合作为中间级或输出功率较小的末级功率放大器。
丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。
本实验研究丙类功率放大器的工作原理及基本特性。
2.1 丙类谐振功率放大器的工作原理R Lv i图2.1 丙类功率放大器电路如图2.1 所示，工作状态如图2.2所示图2.2 输入电压BE V 与集电极电流脉冲C i 的关系集电极形成尖顶余弦脉冲电流图2.3 集电极形成尖顶余弦脉冲电流CM I 为余弦脉冲的最大值，)(0θα为余弦脉冲的直流分解系数，th BBBMarccosV V V θ-= (2-4)式中：th V 为晶体管的导通电压；BB V 为晶体管的基极偏置；BM V 为功率放大器的激励电压振幅。
实验报告三高频丙类功率放大器设计
实验高频丙类功率放大器设计时间：第周星期节课号：成绩指导教师批阅日期院系专业：姓名：学号：座号：============================================================================================一、实验目的1、理解掌握高频丙类功率放大器的工作原理；2、掌握功率放大器输出功率、直流功率、效率的计算；3、掌握高频谐振功率放大器的计算和设计方法；4、提高高频电路综合设计能力。
二、实验预习1、下图所示谐振功率放大器中，已知V CC＝24V，P O＝5W，θ＝700，ξ＝0.9，试求该功率放大器的ηC、P D、P C、i Cmax和谐振回路谐振电阻R e。
2、谐振功率放大器原来工作在临界状态，若谐振回路的外接负载电阻R L（如上图所示）增大或减小，放大器的工作状态如何变化？I C0、I c1m、P o、P C将如何变化？3、谐振功率放大电路集电极直流馈电电路有哪几种形式？并联馈电电路有何特点？4、谐振功率放大电路中自给偏压电路有何特点？说明产生自给偏压的条件。
5、谐振功率放大器中滤波匹配网络有何作用？对它有哪些主要要求？三、设计任务及要求设计制作一个高频丙类功率放大器，要求直流电源电压+12V，中心频率为40.7MHz，放大器输出功率P o > 200mW（R L = 50Ω），效率ηC > 60%。
（注：设计流程步骤，请参考实验指导书71页，涉及相关的理论计算请参考教材和其他参考书。
采用两级放大器设计思路，整体电路由两大部分构成：激励级放大电路和丙类功放级放大电路。
参考电路如下图所示。
要求按照设计要求，计算电路中电阻、电容、电感（扼流圈除外）的理论值。
）-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------。
高频功率放大器(丙类)
实验报告课程名称高频电子线路实验名称高频功率放大器（丙类）实验类型验证（验证、综合、设计、创新）学院名称电子与信息工程学院专业电子信息工程年级班级2012级电信3 班开出学期2014-2015上期学生姓名学号指导教师蒋行达成绩2014 年11 月22 日实验二高频功率放大器（丙类）一、实验目的1、了解丙类功率放大器的基本工作原理，三种工作状态，功率、效率计算。
2、掌握丙类功率放大器性能的测试方法。
3、观察集电极负载、输入信号幅度与集电极电压EC对功率放大器工作情况的影响。
二、实验仪器1、示波器2、高频信号发生器3、万用表4、实验板2三、预习要求1、复习功率放大器原理及特点。
2、分析图2-2所示的实验电路，说明各元器件作用。
四、实验内容1、用示波器观察功率放大器工作状态，尤其是过压状态时的集电极电流凹陷脉冲。
2、观察并测量集电极负载变化对功率放大器工作的影响。
3、观察并测量输入信号幅度变化对功率放大器工作的影响。
4、观察并测量集电极电源电压变化对功率放大器工作的影响。
五、基本原理及实验电路高频功率放大器是通信系统中发送装置的重要组件。
它的作用是放大信号，使之达到足够功率输出，以满足天线发射或其他负载的要求。
它的主要技术指标有：输出功率、效率、功率增益、带宽和谐波抑制度（或信号失真度）。
1、基本原理功率放大器的效率是一个最突出的问题，其效率高低与放大器的工作状态有直接的关系。
放大器工作状态可分为甲类、乙类和丙类等。
图2-1 表示了不同Ube时，谐振功率放大器不同工作状态的基极电压和集电极电流波形。
当工作点在Q 和Q/输入Ub1m、Ub2m时，工作点Q 和Q/在转移特性的线性段，调谐功率放大器工作在甲类。
甲类工作状态理想效率为50%。
此时晶体管需要正偏置。
当工作点在移至Q//输入Ub3m时，晶体管只在输入信号的正半周时导通，集电极电流是周期性电流脉冲，调谐功率放大器工作在乙类。
乙类工作状态理想效率为78.5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频电子线路课程设计报告题目：丙类功率放大器院系：专业：电子信息科学与技术班级：姓名：学号：指导教师：报告成绩：2013年12月20日目录一、设计目的 (1)二、设计思路 (1)三、设计过程 (2)、系统方案论证丙类谐振功率放大器电路、模块电路设计丙类谐振功率放大器输入端采用自给偏置电路丙类谐振功率放大器输出端采用直流馈电电路匹配网络VBB 、Vcm、Vbm、VCC对丙类谐振功率放大器性能影响分析四、整体电路与系统调试及仿真结果 (11)电路设计与分析.仿真与模拟Multisim 简介基于Multisim电路仿真用例五、主要元器件与设备 (14)晶体管的选择判别三极管类型和三个电极的方法电容的选择六、课程设计体会与建议 (17)、设计体会、设计建议七、结论 (18)八、参考文献 (19)一、设计目的电子技术迅猛发展。
由分立元件发展到集成电路，中小规模集成电路，大规模集成电路和超大规模集成电路。
基本放大器是组成各种复杂放大电路的基本单元。
弱电控制强电在许多电子设备中需要用到。
放大器在当今和未来社会中的作用日益增加。
高频功率放大器是发送设备的重要组成部分之一，通信电路中，为了弥补信号在无线传输过程中的衰耗，要求发射机具有较大的输出功率，而且，通信距离越远，要求输出功率越大。
所以，为了获得足够大的高频输出功率，必须采用高频功率放大器。
高频功率放大器是无线电发射设备的重要组成部分。
丙类谐振功率放大器在人类生活中得到了广泛的应用，而且能高效率的将电源供给的直流能量转换为高频交流输出，研究它具有很高的社会价值。
设计简单丙类谐振功率放大器电路并进行仿真，以及对丙类谐振功率放大器发展的展望。
二、设计思路丙类谐振功率放大器工作原理图2-2-1为丙类谐振功率放大器原理图,为实现丙类工作,基极偏置电压V BB应设置在功率的截止区。
输入回路由于功率管处于截止状态，基极偏置电压V BB作为结外电场，无法克服结内电场，没有达到晶体管门坎电压，从而，导致输入电流脉冲严重失真，脉冲宽度小于90o。
由i C≈βi B知，i C也严重失真，且脉宽小于90o。
输出回路若忽略晶体管的基区宽度调制效应以及结电容影响,在静态转移特性曲线(i C～V BE)上画出的集电极电流波形是一串周期重复的脉冲序列,脉冲宽度小于半个周期。
图2-2-1 丙类谐振功率放大器原理图由Dirichlet收敛定理可知,可将电流脉冲序列i C分解成平均分量、基波分量和各次谐波分量之和,即i C =I CO + I c1m cosωSt+ I c2m cos2ωSt+…由于集电极谐振回路调制在输入信号频率上因而它对i C中的基波分量呈现的阻抗很大，且为纯电阻。
而对其他谐波分量和平均分量阻抗均很小，可以忽略，这样，在负载上得到了所需的不失真的信号功率。
三、设计过程系统方案论证丙类谐振功率放大器电路在放大器原理上，功率放大器与其他放大器一样，都是能量转换器件，最主要是安全、高效和不失真（失真在允许范围内）地输出所需信号功率，为高效率输出信号且不失真（或失真在允许的范围内），通常采用丙类谐振功率放大器。
本章主要介绍丙类谐振功率放大器的电路组成和工作原理并对各种状态进行分析。
在丙类谐振功率放大器中，管外电路由直流馈电电路和自给偏自电路两部分组成。
如图3-1-1所示为集电极直流馈电电路（串馈），图中，L C为高频扼流圈,它与C C构成电源滤波电路,需要在信号频率上，L C的感抗很大，接近于开路，C C容抗很小，接近于短路，目的是避免信号通过直流电源而发生极间反馈，造成工作不稳定。
由于自给偏置效应可以使输入信号振幅变化时起到自动稳定输出电压振幅,因此,在基极通常采用自给偏置电路,如图3-1-2所示，提高的偏置电压是由基极电流脉冲i B中的平均分量I BO在高频扼流圈L B中固有直流电阻上产生的压降，电路中L B为功率管基极电路提供直流通路。
滤波匹配网络介于晶体管和外接负载之间,充分滤除不需要的高次谐波,以保证负载上的输出基波功率。
图3-1-1集电极直流馈电电路（串馈）图3-1-2 自给偏置电路图3-1-3为丙类谐振功率放大器的简单基本电路,输入端采用自给偏置电路,输出端为集电极直流馈电电路(串馈)。
图3-1-3 丙类谐振功率放大器的简单基本电路模块电路设计丙类谐振功率放大器输入端采用自给偏置电路我们知道,丙类谐振功率放大器输入端通常采用自给偏置电路提供偏置电压，采用这种方式可以在输入信号振幅变化时起到自动稳定输出的作用。
但要注意,存在自给偏置电路的丙类谐振功率放大器只能适宜等幅信号(载波、调频信号)而不适宜放大调幅信号，否则调幅信号包络将会失真。
常用的基极偏置电路见图3-2-1(输出回路均以略去)所示。
图3-2-1 基极偏置电路现分析基极偏置电压是怎样产生的,如图3-2-1（b）所示，当电源V1电压处在正半周期且电压振幅大于PN结门坎电压时，基极导通，此时，记流经C2的电流为i1，一个周期内的其他时间处于截止状态，此时，记流经C1的电流为i2 。
显而易见，基极导通时流经C2的电流i1大于截止时的电流i2，即i1＞i2。
C2两端的电压关系为U i1＞U i2.由于基极相对于地的电压波形为正半周期幅度小于负半周期幅度,由傅里叶级数可知，它的平均分量为负，使功率管发射结正偏，处于截止状态。
丙类谐振功率放大器输出端采用直流馈电电路集电极直流馈电电路有两种连接方式:串馈和并馈。
所谓串馈是指,将直流电源、匹配网络和放大管串接起来的一种方式。
如图3-2-2(a)所示,图中L C为高频扼流圈,C C为电源滤波器,Z L为电抗。
要求L C对信号频率的感抗很大,接近开路, C C的容抗很小,接近短路,是为了避免信号电流通过直流电源造成工作不稳定。
图3-2-2(a) 串馈电路、图3-2-2（b）并馈电路并馈电路是把直流电源、匹配网络和放大器并接起来的一种馈电方式，如图2-4-2（b）所示，图中L C为高频扼流圈，C C1为隔值电容，C C2为电源滤波电容，要求L C对信号频率的感抗很大，接近开路，C C1和C C2的电容很小,接近短路。
匹配网络匹配网络介于晶体管和负载之间，在丙类谐振功率放大器电路中的作用非常重要，具有阻抗转换、滤除高次谐波和高频率传送能量的作用。
V BB、V cm、V bm、V CC对丙类谐振功率放大器性能影响分析1 负载特性所谓谐振功率放大器的负载特性是指V BB、V bm和V CC一定，放大器性能随Re变化的特性。
利用准静态分析法对负载特性进行分析，画出电路的特性曲线，如图3-2-3所示。
由图3-2-3看以看出,当A′沿U BE0曲线由右向左移动(即A′→A″→A，，，方向移动)时，电路状态将发生变化，曲线①较陡，近似直线斜率绝对值较大，从而，Re较小；曲线②较缓，近似直线斜率绝对值较小，因此，Re较大.所以,在A′→A″→A，，，移动的过程中Re由小增大，放大器将由欠压状态进入过压状态，相应的i C由余弦变化脉冲变为中间凹陷的脉冲波，用傅里叶级数将电流脉冲i C分解，即i C =I CO + I c1m cosωSt+ I c2m cos2ωSt+…，可画出I CO和I c1m随Re变化特性,如图3-2-4所示。
由V cm=I c1m Re,P o=I2c1m Re/2,P D=V CC I CO，P C= P D- P o ,ηC= P o /(P D + P o)，可画出V cm、P o、P D、P C、ηC随Re变化曲线,如图3-2-5所示。
图3-2-3 谐振功率放大器电路特性曲线图3-2-4 I CO和I c1m随Re变化特性图3-2-5 V cm、P o、P D、P C、ηC随Re变化曲线2 调制特性集电极调制特性是指V BB、V bm和Re一定，放大器性能随V CC变化的特性，当V CC由大减小时，放大器性能由欠压状态进入过压状态，i C波形也将由接近余弦变化的脉冲波变为中间凹陷的脉冲波，如图3-2-6所示。
基极调制特性是指V CC、V bm和Re一定，放大器性能随V BB变化的特性。
当V bm一定, V BB自负值向正值方向增大时,集电极电流脉冲不仅宽度增大,而且高度增加，放大器由欠压状态进入过压状态，如图3-2-7所示。
图3-2-6 放大器性能随V CC变化的特性图3-2-7 放大器性能随V BB变化的特性放大器随V bm变化特性曲线，与放大器性能随V BB变化的特性曲线类似，如图3-2-8所示。
图3-2-8 放大器性能随V bm变化的特性谐振功率放大器过压状态下集电极电流凹陷分析。
当谐振功率放大器处于过压状态时，晶体管集电极的周期性脉冲电流的顶部会凹陷，晶体管进入饱和区内，各物理量之间有着复杂的非线性关系，在此用微变量之间的线性关系进行分析。
根据晶体管特性,管子的集电极电流的微变量可表示为Δi C=h1①Δi B+h2②ΔV CE ⑴在放大区内，i C主要由i B控制，此时，h1﹥h2，在饱和区内i C主要由反向饱和电流i CEO决定，而i CEO大小取决于U CE电压，因此，此时h2﹥h1 。
设输入信号为正弦波u BE=V BB+V bm sinωSt两边取微变量，有Δu BE=ΔV bm sinωSt两边同除晶体管动态输入电阻r be,有Δi B=1／r beΔV bm sinωSt ⑵输出电压为u CE= V CC- V cm sinωSt两边取微变量，有Δu CE=-ΔV cm sinωSt ⑶将⑵⑶带入⑴，得Δi C=（h1V bm/r be-h2V cm）ΔsinωSt ⑷因此，⑷式中,在放大区内, h1﹥h2且h1V bm/r be-h2V cm﹥0, Δi C与Δi B同号。
在饱和区内, Δi C与Δi B反号。
由此可知，集电极电流波形会存在顶部凹陷。
四、整体电路与系统调试及仿真结果电路设计与分析发光二极管颜色与电压：黄色通常为～,红色通常为2V～，绿色通常为～,正常发光时额定电流为20mA。
如图4-2-1所示,为所设计丙类谐振功率放大器电路。
输入端采用自给偏置电路提供偏置电压，它提供的偏置电压是基极电流脉冲i B中的平均分量I BO在电阻R B上产生的压降，L B是用来避免R B，C B对输入滤波匹配网络的旁路影响。
C1 ，C2，C3和L1构成T型滤波匹配网络。
输出端，R D1和D1构成构成丙类谐振功率放大器限制功率保护电路，随着结温的升高，功率管基极—放射极电压V CE超过齐纳二极管D1的击穿电压时（耗散功率限制保护电路中，齐纳二极管的反向击穿电压应小于晶体管的集电极耐压额定值），齐纳二极管D1击穿，从而限制了晶体管的耗散功率，防止了晶体管发生二次击穿而导致晶体管损坏。
D2和R D2是为了防止无意中接入大于晶体管击穿电压的电压造成电路损坏而接入的保护电路（齐纳二极管的反向击穿电压应小于晶体管的集电极耐压额定值），当接入V CC电压大于齐纳二极管反向击穿电压时，齐纳二极管D2导通，放光二极管亮提醒工作人员，整个电路停止工作。
