施工图审查参考标准(结构)
工程施工图审查规范
工程施工图审查规范一、总则工程施工图是施工单位按照设计方案编制的详细施工图纸，是制订施工计划、组织施工作业、保证工程质量的依据。
因此，在进行工程施工前，必须对施工图进行审查，确保施工图的合理性和可行性。
本规范旨在规范工程施工图审查工作，提高审查质量，保障施工安全。
二、审查依据1.相关法律法规：审查工作应遵循国家相关法律法规，包括《建筑法》、《建设工程施工图审查管理办法》等。
2.设计文件：施工图的内容必须符合设计文件的要求，包括建筑设计说明、结构设计说明、设备方案等。
3.施工规范：审查应符合相关的国家或地方规范标准，如《建筑结构荷载规范》、《建筑设计规范》等。
4.施工技术标准：审查应符合工程技术标准，如混凝土强度等级、钢筋验收标准等。
5.其他相关依据：针对不同工程特点，还可参考相关的专业技术资料和标准。
三、审查流程1.提交审图申请：施工单位应向相关建设主管部门递交施工图纸审查申请，并提交相关设计文件。
2.初审：建设主管部门对提交的审图申请进行初步审查，检查图纸的齐全性和合规性。
3.专家评审：对通过初审的图纸进行专家评审，确保施工图的科学性和合理性。
4.审定：完成专家评审后，建设主管部门颁发审定意见，标明审定图纸的具体内容。
5.反馈意见：如有需要，建设主管部门将审定意见反馈给施工单位，要求修改不符合要求的内容。
6.重新审定：完成修改后的图纸再次提交审定，确保符合要求。
7.正式施工：获得审定意见后，施工单位可以正式启动施工作业。
四、审查要求1.合规性：审查人员应对施工图的合规性进行检查，包括图纸的规范性、准确性、完整性等。
2.技术性：审查人员应对施工图的技术性进行评估，包括结构安全性、建筑稳定性、设备配套等。
3.适用性：审查人员应对施工图的适用性进行考量，确保施工图与设计文件、现场环境相符合。
4.可行性：审查人员应对施工图的可行性进行论证，确保施工方案合理且可实施。
五、审查内容1.建筑方案：包括建筑平面布局、立面形态、空间功能等。
03地下室施工图审查要点表(结构)
1、楼梯构件的配筋是否满足规范要求。（配筋差值大于计算值10%才考核）
2、后浇带或加强带的设置是否合理。
3、基础及地下室各构件的抗渗等级是否合理。
4、其他不符合规范的问题。
成本控制类
20、基础
1、基础构件截面设计偏大或基础布置不合理，造成成本浪费。
2、对于端承型桩，桩长超过6m时未采用小直径桩+承台形式，造成成本浪费。
(4)摩擦桩桩长与计算书不一致，存在安全问题。
5、主体结构
1、(1)构件配筋严重不足，存在安全问题；（配筋差值大于计算值40%）
(2)结构嵌固端位置不正确，存在安全问题；
(3)地下室外墙兼做挡土墙时，未保证土推力传递可靠有效，存在安全问题；
(4)无梁楼盖关键部位的控制不满足计算及规范要求（如柱冲切计算），存在安全问题；
3、无梁楼盖应设置暗梁，暗梁配筋及宽度需满足规范要求。
17、板
1、无梁楼盖中的柱帽设计是否满足计算规范要求。
2、板厚及配筋是否满足计算及规范要求。（配筋差值大于计算值10%才考核）
18、计算书
1、荷载输入是否准确，活荷载是否按规范要求进行折减。
2、模型参数输入是否合理。
3、各项计算指标是否满足规范要求。
11、当采用独立基础+防水板时，防水板最小配筋率未按照0.15%控制（当地有特殊规定除外），造成本浪费。
2、底层楼梯起步处是否设置有基础或基础梁；梯柱下是否设置有基础或基础梁。
13、其他
1、计算模型与施工图不一致导致计算结果有较大的错误。
2、地下室外墙水平分布筋配筋：250厚可采用C10@150，300厚及以上可采用C12@150。
3、其他与集团标准不符或设计不合理问题。
结构专业施工图质量评价标准(报批稿)
结构专业施工图质量评价标准结构专业施工图质量评价根据图面质量、设计深度、符合规范标准等方面分别量化评分，总分≥85分为优秀，记为A；85＞总分≥75为良好，记为B；75＞总分≥65为及格，记为C；总分＜1）原则上每个工程项目应单独进行评定，包括子项目。
2）一般的设计变更不进行评定，但属于重大变更或变更已超过原图纸量的50%及以上时，应对设计变更进行质量评定。
3）初步设计（或扩初设计）图纸做为最终设计文件时，应进行质量评定。
4)、违反现行规范、标准、规程等强制性、原则性条文较为严重时，直接评定为不合格，记为D。
具体内容如下：①.居住建筑：a. 多层住宅，违反原则性条文≥5条，或违反强制性条文≥3条，或违规及错误总条数≥14条，直接记为D。
b. 高层住宅，违反原则性条文≥6条，或违反强制性条文≥4条，或违规及错误总条数≥16条，直接记为D。
c. 地下车库，违反原则性条文≥5条，或违反强制性条文≥4条，或违规及错误总条数≥14条，直接记为D。
地下车库顶板为空心楼板（第三方设计）时，违反原则性条文≥3条，或违反强制性条文≥3条，或违规及错误总条数≥10条，直接记为D。
②.简单公共建筑：违反原则性条文≥6条，或违反强制性条文≥4条，或违规及错误总条数≥16条，直接记为D。
③.复杂公共建筑：违反原则性条文≥7条，或违反强制性条文≥5条，或违规及错误总条数≥20条，直接记为D。
④.超高层公共建筑：违反原则性条文≥9条，或违反强制性条文≥7条，或违规及错误总条数≥25条，直接记为D。
⑤幼儿园、学校、医院等已通过抗震专项审查的建筑：违反原则性条文≥6条，或违反强制性条文≥4条，或违规及错误总条数≥16条，直接记为D。
注：第②～⑤条公建，当楼盖结构为空心楼板（第三方设计）时，各允许值应相应减少如下：违反原则性条减少2条，或违反强制性条文减少1条，或违规及错误总条数减少4条。
5）图面错漏范围值（3~8个）说明：简单工程取低限值3个，复杂工程取高值8个，一般复杂工程取值3~8个。
施工图审查参考标准(建筑)
施工图审查参考标准（建筑）1、设计说明重点审查以下内容：1.1编制依据：主管部门的审批文件、工程建设标准。
1.2工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。
1.3主要部位材料做法，如墙体、屋面、门窗等。
1.4主要技术经济指标表：对于有分期建设要求的项目应明确说明各期建设的范围、建设内容、建设规模，并分别列出分期相关指标及总宗地指标。
1.5防水设计：地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施；屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型；潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。
1.6建筑防火：防火分区及安全疏散；消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防水卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。
1.7人防工程：人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。
1.8室内外装修做法。
1.9需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求，如电梯、自动扶梯、幕墙、天窗等。
1.10其他需特殊说明的情况，如安全防护、环保措施等。
2、施工应注意的问题：2.1总平面设计方面，重点审查以下内容：2.1.1建筑用地指标是否满足《建筑用地规划许可证》的要求，包括总占地面积、总建筑面积、容积率、覆盖率、建筑高度、各分项建筑面积等。
2.1.2图纸内容应包括屋顶总平面图及一层（±0.00层）总平面图。
2.1.3屋项总平面图设计内容应包括：保留的地形和地物；测量坐标网、坐标值；场地四界的测量坐标(或定位尺寸),道路红线和建筑红线或用地界线（用地红线）的位置；场地四邻用地外围50m内的地形、地貌，原有及规划道路的位置、名称、层数及功能，拟建建筑物与各相邻建筑的间距；建筑物的名称或编号、层数；建筑物、构筑物应使用数字编号（以阿拉伯数字按顺序编号，不得缺漏），并应列出“建筑物和构筑物名称编号对照表”；广场、道路、挡土墙、护坡等的位置；分期建设项目就清晰标明各期建设用地范围，明确图示建筑物、构筑物的建筑阶段。
(建筑工程标准法规)施工图审核标准完全版
图纸审查控制要点、八前为了适应集团在房地产领域快速发展、日益壮大的需要，在营销定位准确的前提下，通过严格、细致的设计管理体系，保证项目从方案、初步设计到施工图设计阶段的技术把关工作有序、高效，消灭人为因素造成的设计质量差异，从而最大限度控制工作成本，彻底杜绝因设计造成的返工浪费。
特制定本标准来指导各地区设计管理部门的设计审查工作。
审图依据及目的：国家现行规范、政府规划部门设计要点及设计要求，最终实现控制成本的终极目标、建筑专业（一）初步设计审图要点、结构专业（一）初步设计审图要点（二）施工图设计审图要点2.地下室3.结构选型4.构件设计三、给排水专业（一）初步设计审图要点1.建筑分类2•给水系统6•自动喷水灭火系统（湿式系统）（二）施工图设计审图要点1.给水系统3.室外消防给水四、电气专业（一）初步设计审图要点1.建筑分类3.住宅用电4.配套公建用电5.变配电房位置6•低压配电系统7.防雷、接地系统（二）施工图设计质量控制纲要2.图纸编排4.配套公建用电6•低压配电系统7.防雷、接地系统8•消防自动报警系统五、弱电专业（一）设计质量控制纲要1•图纸编排TV监控系统1、 普通摄像机型号一一 ( 台)层间设备：□ a ――（台）□ b —— （台）前□ c —— （台）刖□ d —— （ 台）端 镜头型号配置：□ a 符合视场要求 □ b 、 不符合视场要求设 2、 电梯半球摄像机型号 ( 台）备3、 室内云台型号 ;数量 台4、 室外云台型号;数量台5、 室内解码器型号 ------ ;数量台6、 室外解码器型号 ------ ;数量 台传 1、 电源线规格 ----- □ a 、满足要求□ b 、不满足要求1、系统图 输 2、 视频线规格 ----- □ a 、满足要求 □ b 、不满足要求线视频线规格 -------- □ a 、满足要求 □ b 、不满足要求路3、 控制信号线规格一一 □ a 、满足要求 □ b 、不满足要求1、 矩阵主机 ------------( 台）中2、 矩阵键盘-( 台）中 央 3、 控制码分配器 --------( 台）央 控4、 报警输入/输出模块一- ( 台）制 5、 画面处理器(台）制 设 6、 录像机 - ( 台）设 备7、 监视器 -------------- - ( 台）8 I/O 点数匹配 □ a 、正确 □ b 、 不正确8 I/O 点数匹配□ a 、正确□ b 、 不正确2、1、 前端设备设置地点一一- ——□ a 、合理□b 、不合理 平面图2、 线路路由、官/线预留□ a 、合理□ b 、不合理3、 室外井/坑设置——-—□ a 、合理□b 、不合理1、 室内固定摄像机安装工艺：□ a 、满足规范口 b 、不满足规范2、 半球摄像机安装工艺：□ a 、满足规范口 b 、 不满足规范3、 设备安装大样图3、 室外立杆安装工艺：□ a 、满足规范口 b 、 不满足规范4、 室外摄像机安装工艺：□ a 、满足规范口 b 、 不满足规范4、 室内管线预埋路由、管径尺寸：□ a满足要求□ b 、不满足要求7•周界防范系统六、暖通专业（一）初步设计审图要点1•建筑分类2.本工程主要包含以下系统:各系统审查意见分述如下:。

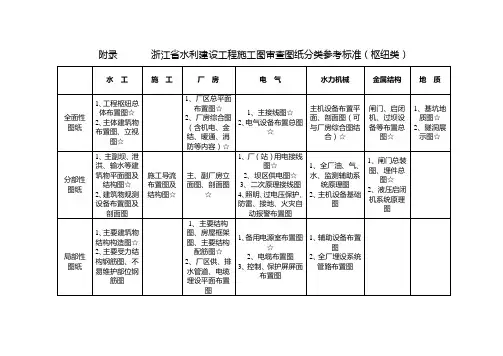

浙江施工图审查
分部性 图纸
施工导流 布置图及 结构图☆
局部性 图纸
1、厂区总平面 布置图☆ 1、主接线图☆ 2、厂房综合图 2、 电气设备布置总图 （含机电、金 ☆ 结、暖通、消 防等内容）☆ 1、厂（站）用电接线 图☆ 主、副厂房立 2、坝区供电图☆ 面图、剖面图 3、二次原理接线图 ☆ 4、 照明、 过电压保护、 防雷、接地、火灾自 动报警布置图 1、主要结构 图、房屋框架 1、 备用电源室布置图 图、主要结构 ☆ 配筋图☆ 2、电缆布置图 2、厂区供、排 3、 控制、 保护屏屏面 水管道、电缆 布置图 埋设平面布置 图
续附录
堤防（海塘） 全面性 图纸
浙江省水利建设工程施工图审查图纸分类参考标准（其他主要类别）
河道 引（调）水线路 水 水工 工程总体布置图☆ 1、水闸平面布置图、 纵横剖面图☆ 2、闸室结构图☆ 3、上游护坦、下游消 能工结构图 4、 上下游翼墙结构图 5、基础防渗、基础处 理结构图 闸 金结 电气 1、主接线图☆ 2、 电气设备布置 总图☆ 1 、闸门总装 图、埋件总图 ☆ 2 、液压启闭 机系统原理 图
1、照明、防雷、 接地、火灾自动 报警布置图 2、 二次原理接线 图
1、 主要部位结构详图 ☆ 主要预埋件 2、主要结构钢筋图、 电缆布置图 图 不易维护部位钢筋图 3、闸门结构配筋图
注：1、泵站参照枢纽电站要求；2、渠道类参照河道要求；3、符号“☆”表示“应备案的图纸。
附录
水 工
浙江省水利建设工程施工图审查图纸分类参考标准（枢纽类）
施 工 厂 房 电 气 水力机械 金属结构 地 质
全面性 图纸
1、 工程枢纽总 体布置图☆ 2、 主体建筑物 布置图、立视 图☆ 1、 主副坝、 泄 洪、输水等建 筑物平面图及 结构图☆ 2、 建筑物观测 设备布置图及 剖面图 1、 主要建筑物 结构构造图☆ 2、 主要受力结 构钢筋图、不 易维护部位钢 筋图
施工图审查内容
一、审查要点：《工程建设标准强制性条文》（房屋建筑部分）有关地基基础、结构设计、建筑耐火等级及构件耐火极限的全部条款。
二、审查内容：1、结构计算书1.1 荷载取值。
符合《建筑结构荷载规范》GB50009-2001的条款和行业专门的规范、标准。
民用建筑未明确的常用荷载标准值如下:浴缸、坐厕的卫生间4KN/m2;有分隔的公共卫生间8KN/m2；阶梯教室、微机房3KN/m2;银行金库、配电室、水泵房10KN/m2。
注意屋面建筑找坡的荷载，墙面、楼面、天棚装饰荷载的取值是否和建筑一致。
阳台、楼梯、上人屋面、走道栏杆顶部水平荷载不得遗漏。
高、低屋面处在低屋面应考虑施工堆料荷载。
1.2 计算机程序分析计算。
注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计。
必须说明软件名称、版本号、编制单位。
需要有总信息，各层结构平面简图、荷载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果，错层结构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼(屋)盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比。
1.3 应有必要的手算。
标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔桩强度、承载力计算，楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强度计算等。
2、结构设计总说明（应包含以下内容）2.1 结构类型概况、设计使用年限、结构安全等级。
符合《建筑结构可靠度设计统一标准》GB50068-2001第1.0.5条、第1.0.8条，其它规范的有关规定。
2.2 抗震设防烈度、场地类别、抗震设防类别。
符合《建筑抗震设计规范》GB50011-2001附录A，未明确的按《岩土勘察报告》采用。
符合《建筑抗震设计规范》GB50011-2001第3.1.1条，《建筑抗震设防分类标准》GB50223-95。
结构施工图审查要点22452
结构施工图审查要点（6度区、非抗震区）结构专业一、审查要点：《工程建设标准强制性条文》（房屋建筑部分）有关地基基础、结构设计、建筑耐火等级及构件耐火极限的全部条款。
二、审查内容：1、结构计算书1.1 荷载取值。
符合《建筑结构荷载规范》GB50009-2001的条款和行业专门的规范、标准。
民用建筑未明确的常用荷载标准值如下:浴缸、坐厕的卫生间4KN/m2;有分隔的公共卫生间8KN/m2；阶梯教室、微机房3KN/m2;银行金库、配电室、水泵房10KN/m2。
注意屋面建筑找坡的荷载，墙面、楼面、天棚装饰荷载的取值是否和建筑一致。
阳台、楼梯、上人屋面、走道栏杆顶部水平荷载不得遗漏。
高、低屋面处在低屋面应考虑施工堆料荷载。
1.2 计算机程序分析计算。
注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计。
必须说明软件名称、版本号、编制单位。
需要有总信息，各层结构平面简图、荷载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果，错层结构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼(屋)盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比。
1.3 应有必要的手算。
标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔桩强度、承载力计算，楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强度计算等。
2、结构设计总说明（应包含以下内容）2.1 结构类型概况、设计使用年限、结构安全等级。
符合《建筑结构可靠度设计统一标准》GB50068-2001第1.0.5条、第1.0.8条，其它规范的有关规定。
2.2 抗震设防烈度、场地类别、抗震设防类别。
符合《建筑抗震设计规范》GB50011-2001附录A，未明确的按《岩土勘察报告》采用。
符合《建筑抗震设计规范》GB50011-2001第3.1.1条，《建筑抗震设防分类标准》GB50223-95。
施工图纸审查规范
施工图纸审查规范目录1.目的 (1)2.范围 (1)3.施工图审查规范 (1)4.职责 (1)5.施工图会审的成果要求 (2)1.目的1.1.明确各专业工程师在施工图会审工作中的职责，使施工图会审工作具备可操作性。
2.范围2.1.适用于工程施工图纸的审查工作。
3.施工图审查规范3.1.在设计院提供设计图纸后一周内，由各专业工程师进行施工图专业审查，各专业工程师要从专业角度，审核本专业图纸在技术、经济方面是否合理，还要配合其他专业从总体上解决施工图在技术、经济等方面存在的问题；3.2.施工图会审工作由项目部、产品研发部（设计）组织，产品研发部（设计）中履行建筑专业工程师职责的工程师和项目部其他专业工程师参加；3.3.施工图会审工作原则上要在工程开工前进行，或根据工程进展情况分阶段审核。
4.职责4.1.建筑工程师：根据建筑行业技术规范条例，在充分理解建筑方案的基础上，从以下方面进行审核：4.1.1.建筑施工图是否准确体现和落实了方案的意图；主要技术指标是否符合方案的要求；总图是否与甲方的报建核审总图吻合；4.1.2.营造做法是否准确的反映了甲方的交工标准，主要材料是否确定；4.1.3.结构、水、暖、电各专业的墙、柱、梁及各种设备，是否满足建筑空间要求；各部位门、窗位置及尺寸是否合理；4.1.4.整体建筑功能是否合理，保温、隔热、防水以及外檐的细部构造作法是否满足功能要求；4.1.5.需隐蔽的管线（主要为除厨、卫部分）是否进行了包装；烟道（排风道）的布置及材料是否合理；雨落管、空调孔、空调室外机组的位置是否合理；4.1.6.吊顶部位的净高是否合理统一；房间各部位的平面和净高尺寸是否合理，特别是楼梯及错层部分，是否会碰头；4.1.7.根据可能出现的交工标准调整情况，在营造做法上留有余地，确保各种交工条件下工艺完善、满足客户要求。
例如：地板基层要求做水泥砂浆压光处理，以保证在取消地板的情形下交工部位的表观完善；4.1.8.审核设计是否符合环保、节能要求，是否符合住宅产业化发展方向，以及在这两方面的新工艺、新技术、新材料应用情况。
施工图阶段结构专业审核要点一览表
审核梁跨数是否正确。
审核梁配筋是否满足最小配筋率要求。
审核大跨梁、大悬挑梁配筋是否足够。
审核相邻跨的梁纵筋配置是否便于施工。
审核起柱的梁配筋是否加强。
审核大跨梁、大悬挑梁的裂缝、挠度是否满足要求。
审核薄弱连接处的板厚、板配筋是否加强。
审核悬挑板配筋是否合理。
审核洞边板是否有加强措施。
审核钢结构是否考虑了温度荷载。
审核计算书荷载布置图，是否存在荷载遗漏。
材料审核
审核基础，底板，外墙所用混凝土、钢筋的材料等级是否合理。
审核各层竖向构件混凝土，钢筋材料是否合理，是否合理分段。
审核各层梁板混凝土，钢筋材料是否合理。
审核后浇带构造措施是否合理，后浇带尺寸。
计算审核
审核计算内容是否完整。
审核计算软件为是否适用。
审核地下室顶板系统是否合适，有没有做各方案比较，选取综合最优方案。
审核承台与底板节点处，底板箍（锚）筋应该伸入底板，防止底板开裂漏水。
审核地下室外侧墙与支护结构间距是否合理，肥槽的回填方式及材料是否合理。
审核支护如采用水平支撑，拆撑方式及顺序需计算复核。
墙柱审核
审核首层墙柱平面图中是否标注沉降观测点。
审核采用结构标准图或重复利用图，应根据图集说明，结合工程进行必要的校核工作，且应作为计算书的内容。
设计说明
审核
审核建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。
审核建筑单体±0.00所对应的绝对高程与规划总平面一致。
审核防水混凝土的使用部位,抗渗等级是否恰当。
审核预制构件目录中的构件名称、数量、图集号、是否准确。
幕墙工程结构施工图设计审查要点
1
温差效应计算：
1 -
主要 荷载作用
温度效应
☆
幕墙进行温度作用效应计算时，所采用的幕墙年温度变化值Δ T 可
取 80℃。
《金属与石材幕墙工程技术规范》 JGJ133-2001
5.2.4 条文说明
P17 P82
1
2
幕
主要 荷载作用
设计基准期
→ 幕墙结构构件设计的基准期为50年。【即荷载重现期取R=50年】
《建筑抗震设计规范》 2010
3.7.1 GB50011-
3.7.4
P13 P13
1
说
明
-
抗震设防
类别
标准设防类：指大量的除1、2、4款以外按标准要求进行设防的建
★★ 筑。简称丙类。
《建筑工程抗震设防分类标准》 GB50223-2008
1.0.3 P1 3.0.2 P3
1
设 计 参 数
抗震设防
标准
上海地区抗震设防标准：
主要 荷载作用
风载体形系数
★
1.风载局部风压体型系数应考虑建筑物墙面转角μ sl=1.4 2.竖直幕墙外表面风荷载体型系数μ S按±1.5 采用；
《建筑结构荷载规范》 GB50009-2012
《金属与石材幕墙工程技术规范》 JGJ133-2001
表8.8.3-1 5.2.3
P54 【区分】 P11 围护结构体型系数与建筑体型系数
幕墙工程施工图结构设计审查要点
序号 频次
分类
幕墙结构 计算程序
施工图 深度
常见问题
α β γ δ ε ζ η θ λ μ ν ξ π ρ σ τ φ χ ψ ω ≤≥～
施工图应有与工程内容相对应的封面及图纸目录。图框，签字栏应 → 有设计、校对、审核人员签字。
施工图审查结构计算书内容要求
施工图审查结构计算书内容要求
一、需打印存档的内容：
1、计算书应校核，并由校对、审核在计算书封面上签字、盖章。
2、注明所采用的计算程序名称、代号、版本及编制单位。
3、结构分析的主要参数。
4、主要楼层的荷载平面图、构件平面布置简图和计算简图。
5、砌体结构的抗震计算结果。
6、混凝土结构计算主要控制性结果：质量参与系数、周期比、位移比、剪重比、
刚重比、承载力比、倾覆力矩计算结果等。
7、厂房刚架（排架）计算模型简图、荷载简图、内力计算结果简图。
8、应注明：“其它计算书内容光盘电子版”。
二、完整的计算书电子版刻光盘存档，内容如下：
1、结构计算书内容完整、清楚，计算步骤要条理分明，引用数据有可靠依据；
采用图表及不常用的计算公式，应注明其来源出处；
构件编号、计算结果应与图纸一致。
2、采用手算的计算书，应给构件平面布置简图和计算简图、荷载取值的计算或
说明。
3、采用计算机程序计算时，应在计算书中注明所采用的计算程序名称、代号、
版本及编制单位，计算程序必须经过有效审定（或鉴定），电算结果应经分析认可。
4、结构电算的计算模型。
5、结构电算的总体输入信息、几何简图、荷载简图、计算输出结果。
6、基础、挡土墙、抗浮设计等计算简图及计算结果。
7、采用结构标准图或重复利用图图，应根据图集说明，结合工程进行必要的校
核工作，且应作为计算书的内容。
施工图审查标准
施工图设计文件审查验收标准1 目的为加强对施工图设计文件的质量控制，确保其在施工图预算及后续工程实施中的正常使用，减少因施工图设计文件内容范围、深度不满足要求或出现错漏而造成工程延误或索赔等问题,在集团设计管理中心与住宅与投资中心按现行设计质量管理有关法规、规定完成审查后，总工室负责从工程实施具体环境、条件等角度对施工图设计文件进行最终审查验收。
2 适用范围适用于对集团、地区、项目公司及其合作控股公司开发建设项目施工图设计文件交付工程使用前的审查验收.3 施工图设计文件审查验收要点施工图设计文件的质量首先应符合国家有关建设法律、法规、规范和地方、行业的标准、规定，其中内容范围与深度应满足《建筑工程设计文件编制深度规定》（国家住房和城乡建设部建质〔2008〕216号文发布)中“4施工图设计”的规定;技术合理等应符合《建筑工程施工图设计文件审查暂行办法》、《建筑工程施工图设计文件审查要点》、《全国民用建筑工程设计技术措施／规划》要求。
本审查验收要点仅针对集团开发建设项目的具体情况和条件，作必要和重点的补充提示.3.1 施工图设计文件的内容范围与深度施工图设计文件的内容范围与深度应符合设计委托合同约定与设计任务书要求，并应能据以编制施工图预算；安排材料、设备订货和非标设备制作；据以进行施工、安装及工程验收。
3.2 施工图个体设计文件中标准图及重复用图3。
4所要求的施工技术、使用的特殊材料对施工安全、卫生、环保要求的符合性、在项目现场实施的可能与条件与运行使用效果4 相关支持性文件4。
14.2 《建筑工程设计文件编制深度规定》（国家住房和城乡建设部建质〔2008〕216号文发布）4.3 《建筑工程施工图设计文件审查要点》4.4 《全国民用建筑工程设计技术措施／规划》5 工作、质量记录5。
1工作、质量记录详附表一。
对建筑幕墙 结构施工图 审查要求
幕墙审查主要内容图纸图纸及结构计算书上应有主体设计单位结构专业幕墙荷载、预埋件位置及承载力的确认、技术盖章。
使用的规范、规程是否适用于本工程，是否为有效版本？使用的基本风压值是否符合《建筑结构荷载规范》GB50009-2001（2006年版）。
对于石材幕墙其最大高度不得超过100m, 对于玻璃金属幕墙，当高度超过200m或体型、风荷载环境复杂时，宜进行风洞试验确定风荷载。
建筑抗震设计的抗震设防烈度、设计基本地震加速度是否按《建筑抗震设计规范》GB50011-2010附录A采用。
应说明幕墙支承结构及连接构件、锚固件的材料性能、连接形式、螺栓型号及焊缝质量等级；有防腐要求的应说明防腐措施。
幕墙支承结构布置是否合理，幕墙支承结构立柱宜悬挂在主体结构上，以主体结构为支撑点，轻型填充墙不应作为幕墙的支承结构，窗台构造圈梁及与框梁相连且挑出较多较薄檐板（一般≤120mm），也不宜作为支撑点，否则应验算该支撑的受力和稳定。
图纸应提供幕墙结构构件尺寸表及主体埋件或后置埋件布置图及大样详图。
对于槽式预埋件的预埋钢板及其他连接措施，或幕墙支承结构与主体结构采用后置埋件连接时，应符合《玻璃幕墙工程技术规范》JGJ102-2003第5.5.6条、第5.5.7条要求。
注：《玻璃幕墙工程技术规范》JGJ102-2003第5.5.6条：槽式预埋件的预埋钢板及其他连接措施，应按《钢结构设计规范》GB50017-2003有关规定进行设计，并宜通过试验确定其承载力。
第5.5.7条: 幕墙幕墙构架采用后置锚栓与主体连接时，应符合下列规定：（1）、产品应有合格证。
（2）、碳素钢锚栓应经防腐处理。
（3）、应进行承载力现场试验，必要时应进行极限拉拔试验。
（4）、每个连接点不少于2锚栓。
（5）、锚栓直径应通过承载力计算确定，并不小于10mm。
（6）、不宜在与化学锚栓接触的连接件上进行焊接操作。
（7）、锚栓设计值不应大于极限值的50%。
10. 对于后置锚栓种类的选用应符合《混凝土结构后锚固技术规程》JGJ145-2004第4.1.3条、4.14条要求。
结构专业施工图审查内容及质量控制要求
2、通过精确的结构整体分析，依照实际Fra bibliotek力选取合理配筋量。
3、剪力墙水平分布筋间距不宜大于100，以利于防止混凝土开裂。
4、努力优化承重墙、剪力墙、柱设计，做到既确保结构安全，又经济合理。
6
结构转换层设计
1、JGJ3-2002“高层建筑混凝土结构技术规程”
2、基础设计缺陷，建筑物下沉或结构开裂，造成质量事故。
3、基础不安全，建筑物不安全，修复补强困难。
1、认真研究，会同专家及本公司技术负责人员论证后确定经济合理、符合实际的基础设计方案。
2、准确认确实结构分析运算，合理选用地质参数，确保基础设计安全。
3、关注和分析现场地质状态，地质参数的可靠性，准确性。
2、GB50010-2002“混凝土结构设计规范”
3、GB50011-2001“建筑抗震设计规范”
4、GB50009-2001“建筑结构荷载规范”。
1、转换层梁、墙、柱、板断面过大，结构造价高。
2、转换层梁、墙、柱、板，设计缺陷，阻碍结构安全。
3、转换层梁系、墙、柱位布置不合理，阻碍使用空间。
1、相互和谐，尽量使竖向传力构件落地，减少结构转换构件数量。认真介入转换层梁、墙柱位置的确立和布置，力争最优方案。
3、地下室防水设计。混凝土外墙水平分布筋间距不宜大于100，以利防止开裂渗漏。
4、若确有必要，可采纳技术创新手段（高强混凝土、钢骨混凝土、钢管混凝土等）减小框架柱的断面尺寸。
序号
工程设计项目
设计技术标准
设计质量操纵点
设计质量要求及操纵措施
住宅结构设计
8
基础底板设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图审查参考标准（结构）
1、检查依据
1.1 中华人民共和国国家标准《建筑结构荷载规范》GBJ9-87
1.2 中华人民共和国国家标准《混凝土结构设计规范》及1993年局部修订GBJ10-89
1.3 中华人民共和国国家标准《砌体结构设计规范》GBJ3-88
1.4 中华人民共和国行业标准《设置钢筋混凝土构造柱多层砖房抗震技术规程》JGJ/T
13-94
1.5 中华人民共和国行业标准《钢筋混凝土高层建筑结构设计与施工规程》及1999年局
部修订条文JGJ3-91
1.6 中华人民共和国行业标准《建筑桩基技术规范》JGJ 94-94
2、检查要点
2.1 总则
2.1.1建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。
单位工程
最终沉降量计算值是否满足有关规定。
2.1.2检查工程设计是否严格执行国家强制性技术标准、规范、规程、规定。
2.1.3检查地震设防是否明确：建筑抗震设防分类、基本烈度、设防烈度、近震与远震、
场地土类型、结构抗震等级。
2.1.4施工中可操作性如何，有无设计上的功能隐患，设计是否经济。
2.2 地基、基础及地下室
2.2.1根据地质勘察报告，在需做地基处理时，应充分考虑当地的地质特点，参考周边同
类建筑的地基处理模式，参考专家意见选择经济可靠的地基处理方案，对于软土地基需作地基沉降、变形计算及提出变形控制措施、建议。
2.2.2桩基选型
1）可根据详勘报告并结合各类桩基的工程特性、经济性，确定可选用的桩基类型，提出意见；
2）组织技术讨论会或研讨会，对各类可以使用的桩基类型进行技术交流，充分吸
收专家和其他技术单位的意见（公司各有关部门均可参加）；
3）根据建筑物四周环境条件、建筑物层高、基坑支护等条件综合考虑，最终审核桩基形式；
4）桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲砖孔桩可通过现场施工取样和地质报告相互对应来确定，持力层的确定应经济合理，施工参数的取值应合理，且施工时可操作性强。
2.2.3地下室部分
1）地下室的留洞
a)管道穿越地下室的外墙必须预留防水套管；
b)管道穿越地下室的顶板，如位置在室外时必须预留防水套管；
c)地下室防排烟洞口、柴油发电机排烟洞口应特别注意，这些洞口较大且在
结构图上容易遗漏；
d)地下室的留洞在施工前，各专业应汇总校对，检查是否有会签，以防遗漏；
e)干管穿越地下室梁的留洞在水平方向应考虑留有较大的富裕，以避免施工
误差，使管道安装困难。
管道穿梁的位置是否对梁的受力不利，是否有加
强处理措施。
2）地下室设备房
a)变配电房、水泵房、柴油发电机房不宜放在较低的位置，以免被水淹；
b)变配电房如在地下室应考虑局部的抬高；
c)发电机房应考虑给排水，一般应设置排水地漏，设置环保除尘的给排水，
洗手池，排水应首先考虑能自然排到地下室的排水集坑内，但不能排到
电梯集坑内；
d)配电房的电缆沟由于多种原因容易进水，应考虑增设排水集坑采用水泵进
行排水。
3）人防
a)人防的洗消间应设置防暴地漏，施工时应特别注意，应委托专业公司预埋
或指导；
b)人防的洗消间等通道应设置放暴门铃，施工时应注意；
c)穿越人防外墙的管道，在人防一侧必须安装放暴阀门，穿越人防分区墙的
管道应在两侧增加防暴阀门；
d)穿越人防分区的电缆桥架应进行封堵处理，电缆周遍应用防火棉封堵，穿
越人防外墙的电缆应案规范进行处理；
e)人防工程的防暴电井不应遗漏；
f)DN100以上的管道不应穿越人防顶板，如必须穿越时，应在穿越处做变径
处理；
g)排水PVC管道不得穿越人防顶板和外墙；应注意人防门与结构水电的关系，
避免相碰，使人防门打不开。
2.3 钢筋混凝土结构
2.3.1合理确定建筑物抗震设防烈度、场地类别、抗震等级。
2.3.2结构高度应满足规范要求。
2.3.3结构体系布置正确合理。
2.3.4合理设置结构变形缝。
2.3.5后浇带的设置应避开水池、凸窗、卫生间等防水要求高的部位。
后浇带是否有防砼
开裂措施。
2.3.6设计说明与规范规定、施工图与计算结构应相符。
2.3.7结构构造应满足规范要求。
2.3.8正确选用现行标准图
1）突出墙体外侧的悬挑构件如窗台板、窗式空调机盒及其他装饰挑檐应现浇；
2）楼层梁布置要考虑到客厅的方正，梁的突出部位应尽量在厨房、卫生间或小卧室内；
3）框架梁应满足梁底距本层建筑标高不小于2300；楼梯间的净高尺寸不应小于2200，如有可能则尽量设采光窗；
4）现浇板跨度超过规范的相应要求时应有其他构造或施工措施；
5）在温度影响较大的部位是否提高了配筋率；
6）内隔墙尽可能采用合适的轻质材料，内隔墙选用的材料应减少后期收缩变形较大而引起墙面裂缝的可能；
7）上部结构有大体积砼时，应有对水泥品种的选用，如转换大梁（可见地下室及
外墙防水部分）；
8）地面荷载应满足装饰要求；
9）楼板厚度的确定应考虑，板中预留的穿线管是否有大量集中的地方及相互交差超过2层的情况；
10）楼层转角是否设置了加强钢筋的配置；
11）部分装饰构件如玻璃幕墙、大面积通长窗等与主体结构的连接一般要在主体结构中留预埋件来连接。
2.3.9房屋的开间、进深、层高、平面布局等是否满足《设计任务书》的要求。
2.3.10校对上电梯机房和上屋面的标高尺寸；上屋面处的平台标高要略高于屋面最上层面
层标高，防止雨水倒泛；标准层以上电梯机房或屋面注意横梁是否碰头，标高要核准。
2.3.11楼梯踏步的高宽、平台宽度不宜小于梯段宽度；封闭式剪刀楼梯两面开门；如利用
剪刀楼梯间作为排烟时，必须有对外的窗户等。
2.3.12楼面工程防水、隔热、泛水等设计是否符合规范或《设计任务书》的要求要求。
2.3.13电梯井内埋件、牛腿、缓冲器及机房的设计是否符合制造厂提供的电梯资料。
2.3.14结构件尺寸、钢筋用料、混凝土强度等级比计算需要值超过太多时，要提出合理化
建议；反之用料不足的要提出增补。
2.4 砌体结构
2.4.1房屋的总高度和层数、层高、长度、最大高宽比应满足规范要求。
2.4.2结构体系正确合理。
2.4.3抗震横墙的间距应满足规范要求。
2.4.4按两个主轴方向分别进行抗震验算。
2.4.5正确进行砌体承载力验算及构件设计。
2.4.6构造柱设置应符合要求。
2.4.7荷载传递计算准确，加强上部结构整体性，提高刚度。
2.5 底层框架砖房
2.5.1底层框架砖房总高度、总层数应满足规范要求。
2.5.2底层框架砖房抗震墙设置应满足规范要求。
2.5.3框架柱的轴力应考虑地震倾覆力矩引起的附加轴力。
