HCX-1滑动式测斜仪使用说明书
测斜仪安全操作规程
测斜仪安全操作规程本文档旨在确保测斜仪的安全操作，帮助使用者正确使用测斜仪并避免潜在的安全风险。
1. 引言测斜仪是一种用于测量斜坡、岩石边坡等斜面变形的工具。
在使用测斜仪时，必须遵守以下安全操作规程，以确保使用者和环境的安全。
2. 设备概述测斜仪由以下几部分组成： - 仪器主机：包括显示屏、控制按钮等功能部件。
- 探头：用于测量斜度和倾斜角。
- 电源：为测斜仪提供电力。
3. 操作准备在使用测斜仪之前，请进行以下操作准备：- 确保工作场所安全，清除障碍物，确保有足够的空间进行操作。
- 检查测斜仪的外观是否完好，探头是否正常。
- 接通电源，并确保电源电压稳定。
- 将测斜仪放置在平稳的工作台上，并固定好。
4. 操作步骤4.1 打开测斜仪按下电源按钮，等待测斜仪启动，显示屏亮起。
4.2 参数设置在显示屏上选择合适的测量模式和参数设置。
根据实际需求，可以选择测量时间间隔、数据保存方式等参数。
4.3 安装探头将探头连接到测斜仪主机上，确保连接牢固。
避免在安装过程中对探头造成损坏。
4.4 定位校准将测斜仪放置在需要测量的斜面上，并进行定位校准。
避免在不稳定的地面上使用测斜仪，以免发生意外。
4.5 开始测量按下开始测量按钮，测斜仪开始记录数据。
在测量过程中，应保持测斜仪的稳定，避免外部震动对测量结果的影响。
4.6 结束测量测量完成后，按下停止按钮停止测量，并进行数据保存。
4.7 数据处理与分析将测量数据导出到计算机或其他设备进行处理和分析。
根据实际需要，可以使用合适的软件工具进行数据处理和可视化显示。
5. 安全注意事项在使用测斜仪时，务必注意以下事项： - 避免测斜仪与水、油等液体接触，以免损坏设备。
- 不要将测斜仪暴露在高温、潮湿或恶劣环境中，以免影响测量精度和设备寿命。
- 在测量过程中，不要随意移动测斜仪，以免干扰测量结果。
- 不要将测斜仪用于超过其额定测量范围的斜面，以免导致设备损坏和人身安全问题。
测斜仪使用步骤
钻孔测斜技术1、无缆测量方式测斜a. 打开探管的防水帽,把两支探管联接起来,并用导线使探管与同步机相联，打开探管及同步机电源。
b. 准备好后,按“同步”键,当同步机显示“***YHQ-X***”后,表示探管与同步机已同步工作。
c. 由浅而深进行测斜时,估计安装探管所需的时间,按下相应延时键,当需要由深到浅测斜时,则需要估计用钻杆送探管至孔底所需的时间,按下相应的延时键后,则同步机会显示给定的延时时间,并按分钟数逐渐减少,显示格式“delay.time×××.M”d. 拆下探管与同步机的联线,装好防水帽，将探管接上钻杆送至预定位置。
e. 当延时时间到时,同步机显示：“collecting”“000→→000”同步机和探管则开始工作。
前边的三位数代表同步机和探管已经采样的总点数，后边三位数代表实际采样的有效点数。
这时应根据测点的有效无效，决定是否按“采样”键，当测点有效时，按“采样”键，显示器则显示“**** ture ****”表示此测点有效,不按“采样”键,则测点自动无效。
当采样完毕,则左边显示下一测点顺序号,右边显示该测点是第几个实际采样有效点。
此时应记录下相应的钻杆长度,以便计算测点的深度。
如此一直工作下去，直至测量完毕。
f. 数据测量完毕,取出探管,卸掉防水接头,用联线将探管与同步机相联,联接好后,按“同步”键。
当同步机显示“****YHQ-X****”后，按“通信”键，此时同步机把探管的测斜数据读入，开始显示“communicating”当通讯完时，则显示“OK!”,表示数据已通信完。
否则，应检查联线是否接好，是否“同步”好。
2、数据显示数据通信完毕,即可进行数据显示，按“同步”键后，按“显示”键，则依次显示加速度计测量数值，磁通门测量数值，比较点测量数值以及真假码值等，此项用于校验仪器用。
3.5 结果显示a. 按“同步”键b. 按“结果”键则显示×××实际测量帧号α=××.××倾角值β=×××.××方位角值再按“结果”键,则依次显示各测点的实测点号、倾角、方位角，当各测点显示完后，则提示“ END”。
【测斜读数仪及探头使用说明】
测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。
二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。
每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。
测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。
其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。
当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。
测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。
在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。
测斜探头是灵敏测量仪器，应小心操作。
1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。
探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。
必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。
控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。

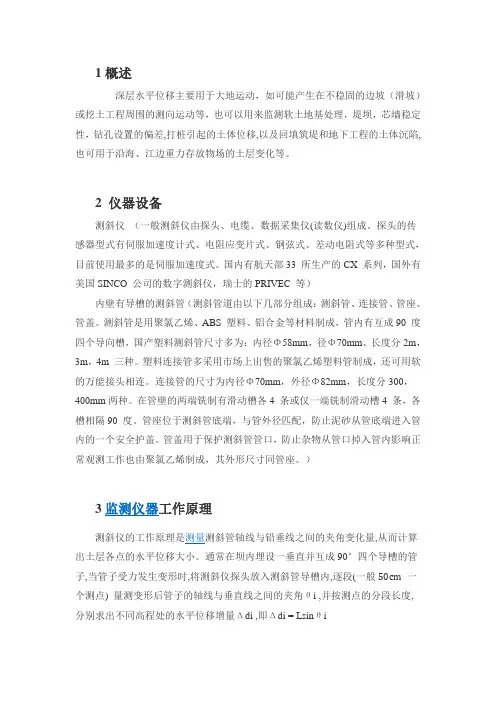

测斜仪使用
1概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。
2 仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。
探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。
国内有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等）内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。
测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。
塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。
连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。
在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。
管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。
管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。
）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。
通常在坝内埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm 一个测点) 量测变形后管子的轴线与垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi = Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi = ΣΔdi(2)而管口累积水平位移为:B = ΣΔdi(3)式中Δdi 为量测段内的水平位移增量;L 为量测点的分段长度,一般常取015m ;θi 为量测段内管轴线与铅垂线的夹角;bi 为自固定点的管底端以上i点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。
滑动式测斜仪安全操作及保养规程
滑动式测斜仪安全操作及保养规程前言滑动式测斜仪是一种测量地面变形和下沉的仪器，广泛应用于建筑、桥梁、隧道等工程领域。
由于其使用涉及到人身安全和设备正常运行，为了保障人员和设备的安全，必须严格遵守操作规程和保养要求。
本文将介绍滑动式测斜仪的安全操作和保养规程，帮助用户安全、高效地使用设备，保障设备的正常运行。
一、滑动式测斜仪安全操作规程1.1 事先准备在使用滑动式测斜仪之前，应当进行以下事先准备：1.1.1 确认仪器型号和规格，确保选择的测点符合测量要求。
1.1.2 检查仪器各部件是否完好无损，如螺丝松动、连接器脱落、线路老化等。
1.1.3 检查配套软件是否正常工作，电脑是否能够识别设备，电池电量是否充足。
1.1.4 确认是否已经按照规定进行了标定和校正。
1.1.5 滑动式测斜仪和相关配件(如电缆等)的运输、搬运和安装应当由专业人员进行，拆卸操作应遵循产品说明书和安全规程。
1.2 操作步骤在使用滑动式测斜仪之前，应当阅读产品说明书，了解操作流程和各项操作指南。
1.2.1 现场摆设在现场部署测量点并进行预备工作时，应当注意以下事项：1.2.1.1 确认现场的地貌和天气条件是否符合测量的要求。
1.2.1.2 按照产品说明书的要求布置测点，距离主体建筑物的距离要保证安全。
1.2.1.3 确认周围的管道和电缆等，要远离测点不影响测量。
操作人员应全身穿戴好安全装备(如安全帽、工服等)或安全警示标识。
1.2.2 设备连接设置测量参数之前，应进行以下操作：1.2.2.1 利用电缆将滑动式测斜仪与电脑相连。
1.2.2.2 在电脑上下载和安装相应的驱动程序和软件。
1.2.2.3 安装软件后，根据说明书进行连接设置，设置正确且设备连接正常后，才可以进行其他操作。
1.2.3 参数设置滑动式测斜仪的使用需要进行一些参数设置，设置过程需要遵守以下规则：1.2.3.1 根据现场作业环境和实际需要选择相应的测量参数和计算方案。
测斜仪使用说明
HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址：任丘市乙-253信箱电话：E-mail:1、概述图1显示了测斜仪系统的各组成部分。
探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。
这本手册描述了测斜仪探头和电缆的使用及维护方法。
2、测斜仪原理在岩土工程领域，测斜仪主要用于测量大地运动，诸如：可能产生在不稳固边坡（滑坡）或挖方工程周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置的偏差，以及在回填、筑堤和地下储罐的土体沉陷等。
图2测斜管所有这些场合，通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。
该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜，用这种方法来探测由于地层移动引起的倾斜。
探头本身包括一个受重力作用的铅垂摆，大多数测斜仪使用一个力平衡伺服加速度仪，其位置传感器可以探测铅垂的位置，并且提供足够的恢复力使摆回到竖直零位置。
从竖直零位置倾斜的越大，恢复力也越大，因而摆块不能自由运动。
恢复力的大小，转变成电信号输出，在读数装置上显示，成为倾斜的量度。
由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。
为了获得测斜仪测斜管周围地层的一个完整的观测报告，有必要在测斜管周围进行一系列倾斜观测。
测斜仪探头有两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。
探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。
把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（A-读数）。
数据处理时，将读数（A+、A-）相结合（用一组数据减去另一组数据），以此来消除力平衡伺服加速度计的零偏的影响。
测斜仪探头在竖直位置时读数产生零偏差。
测斜仪操作规程
测斜仪操作规程
1、操作程序：
1.1、仪器使用前应先用读数仪测量，检查读数是否正常(以测斜仪竖直为基准偏向导向轮高端一边读数增大，偏向另一边读数减小)；
1.2、测斜仪是一种可重复使用的测量仪器，所以测量前必须埋设测斜管，方可实现测量；
1.3、首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封囤是否损坏，确认仪器处于合格状态；
1.4、将测斜仪置入测斜管内，并使导向轮完全进入导向轮的正向与被测位移坐标(+x)的正向一致时测值为正，相反为负(正反方向各测一次)。
测斜仪测量时可先将测斜仪放入管底，从下至上测量。
当测斜管底部悬挂(底部未与基岩固定)，此时测量应从管口开始由上至下的测量；
1.5、测量时，根据电缆上标明的记号，每500mm单位长度测读一次；
1.6、为提高测量精度，消除系统误差，每个方向的位移应逐段正、反方向各测读一次；
1.7、测量结束后，应先拧开测杆与电缆之间的接头，并将测杆与电缆接头处的四芯插头、插座擦拭干净，将测杆放入便携箱中。
将读数仪的测量线从电缆绕盘上拧下，并将电缆线在绕盘上盘好以备下次再用。
2、注意事项：
2.1、测量时一定要使四个导向轮完全进入导向槽中，在测管的接头处可反复多测几次.如果某一、两处和和值明显偏差过大可剔除不用，一般这都是由于一头导向轮不在导向槽中引起的，且多发生在接头处；
2.2、连接测斜仪的读数仪应严格按照“使用说明书”的要求进行操作和维护保管。
测斜仪操作规程
测斜仪操作规程
1、操作程序：
1.1、仪器使用前应先用读数仪测量，检查读数是否正常(以测斜仪竖直为基准偏向导向轮高端一边读数增大，偏向另一边读数减小)；
1.2、测斜仪是一种可重复使用的测量仪器，所以测量前必须埋设测斜管，方可实现测量；
1.3、首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封囤是否损坏，确认仪器处于合格状态；
1.4、将测斜仪置入测斜管内，并使导向轮完全进入导向轮的正向与被测位移坐标(+x)的正向一致时测值为正，相反为负(正反方向各测一次)。
测斜仪测量时可先将测斜仪放入管底，从下至上测量。
当测斜管底部悬挂(底部未与基岩固定)，此时测量应从管口开始由上至下的测量；
1.5、测量时，根据电缆上标明的记号，每500mm单位长度测读一次；
1.6、为提高测量精度，消除系统误差，每个方向的位移应逐段正、反方向各测读一次；
1.7、测量结束后，应先拧开测杆与电缆之间的接头，并将测杆与电缆接头处的四芯插头、插座擦拭干净，将测杆放入便携箱中。
将读数仪的测量线从电缆绕盘上拧下，并将电缆线在绕盘上盘好以备下次再用。
2、注意事项：
2.1、测量时一定要使四个导向轮完全进入导向槽中，在测管的接头处可反复多测几次.如果某一、两处和和值明显偏差过大可剔除不用，一般这都是由于一头导向轮不在导向槽中引起的，且多发生在接头处；
2.2、连接测斜仪的读数仪应严格按照“使用说明书”的要求进行操作和维护保管。
测斜仪现场操作步骤
测斜仪现场操作步骤一、测斜仪工作原理深层水平位移就是测量围护桩墙和土体在不同深度上的点的水平位移，通常采用测斜仪测量，将围护桩墙在不同深度上的点的水平位移按一定比例绘制出水平位移随深度变化的曲线，，即围护桩墙深层绕曲线。
测斜仪由测斜管、侧斜探头、数字式测读仪三部分组成，测斜管在基坑开挖潜埋设于围护桩墙和土体内，测斜管内有四条十字形对称分布的凹型导槽，作为测斜仪滑轮上下滑行轨道，测量时，使测斜探头的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动将测斜探头放入测斜管，并由引出的导线将测斜管的倾斜角或其正弦值显示在测读仪上。
测斜仪的原理是通过摆锤受重力作用来测量侧斜探头轴线与铅垂线之间倾角，进而计算垂直位置各点的水平位移的。
当土体产生位移时，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量。
放入测斜管内的活动探头测出的量是各个不同量测段上测斜管的倾角P，而该分段两端点（探头下滑动轮作用点与上滑动轮作用点）的水平偏差可测得的倾角用下式表示：δi=Li*sinφi式中：δi-为第i次量测的水平偏差值（mm）；Li-为第i次量测段的长度，通常取为0.5m、1.0m等整数（mm）；φi-为第i次量测段的倾角值。
二、现场操作1、将测斜探头从包装箱中取出，拧下防水盖，套上由厂家提供的O型圈（请务必保持O型圈的清洁、没有刻纹、裂痕、划痕），把电缆插座凹凸槽仔细对准后插入探头的插头内，用扳手将压紧螺帽拧紧，但用力不宜过大。
电缆另一端插头仔细对准后插入读数仪的插座内。
2、开机操作：开机前检查仪器是否与测斜探头相连，侧斜探头通过连接电缆和输出插头，应与测斜读数仪面板上标有“测斜探头”的四芯插座相连。
3、按面板上（∣）键若干秒后，仪器视窗显示开机提示符，稍停片刻，即进入测值界面。
界面上显示：Num-为侧孔号，包括A+读数及A-读数；Dep-提示当前侧斜-表示当前处于正测过程，A+-表示当前处于反侧过程，A-读数。
滑动式测斜仪使用说明书-湖南同盛电子
一、概述型钻孔测斜仪主要用于测量桥墩及大型建筑、土体内部变形水平位移 物倾斜度。
仪器采用高性能的TS 器件作为敏感元件，可无触点的对倾斜角度进行测量。
测量角度范围及测量精度指标均优于其它同类仪器，具有灵敏度高、寿命长、耐环境污染、抗振动等特点。
二、主要工作原理仪器采用TS 器件作为敏感元件，它是一个力平衡式的伺服系统，当传感器探头相对于地球重心方向产生倾角θ时，由于重力作用，其敏感元件相对于铅垂方向摆动一个角度，通过高灵敏的TS 换能器将此角度转换成电信号，经过电路处理，直接在液晶屏上显示被测点的倾斜角度值。
主要技术指标1．探头直径 Φ46mm 长 0..8m2. 顶角分辨率 8秒 精度 ±00.1度 测量范围 0----±3004． 测量深度 0-----1000米5． 工作电压 直流 12V6． 工作温度 -200C - 600C 。
原理框图见图一，安装测试见示意图二。
安装方法： 1、确定好测点位置利用岩土钻机、潜孔钻机，进行打孔打孔直径要求在Φ80mm 以上确定好打孔深度，以及安装测斜仪的间距。
把事先准备好的PVC 测斜管进行连接下管固定，安装前检查测斜管的低端是否已经利用塞冒固定，每根测斜管利用套管连接，固定采用Φ3mm 的自攻螺钉固定连接，连接时应检查测斜管内的十字倒槽是否对应一致确定确定连接无误即可。
成孔下管时应注意管子尽可能的垂直，测斜管每4m 延伸连接一次直到顶端。
测斜管要高于地表20mm 以上便于安装。
/滑动式测斜仪使用说明2、测斜仪安装：将事先准备好的测斜仪带有滑轮端放入测斜管的倒槽中向下滑动到需要安装的侧点上，利用测杆或者钢丝吊起或者底部测杆支撑到其测点即可但前提保证传感器在内部不会自晃动，将信号电缆引出，如使用多个测斜仪时信号电缆采用串联方式将线连接引致地表，接入总线即可进行测试。
四、操作方法⒈ 将探头信号接头按号对准插入仪器中，打开电源开关，软件自动记录采集数据把第一次的数据作为初始值，或者利用软件进行初始调零。
测斜仪规格安全操作及保养规程
测斜仪规格安全操作及保养规程概述测斜仪是一种专用仪器，用于测量土壤或岩石的倾斜角度，以评估地质灾害等风险。
本文档将介绍测斜仪的规格、安全操作和保养规程，以确保测斜仪的正常运行和使用寿命。
规格测斜仪需要满足以下规格：•测量范围: ± 90°•测量精度: ≤0.01°•工作温度: -10℃~+50℃•监测点数量: 10~16•数据输出: RS232/RS485接口注意：具体规格可能根据不同品牌或型号而有所不同，请在使用前查阅说明书。
安全操作1. 使用前的准备工作在使用前，应进行以下准备工作，以确保安全操作：•检查测斜仪是否符合规定的规格和技术标准。
•确定监测区域的安全情况，判断是否存在危险或安全隐患。
•选择适当的安装位置，并进行必要的土方或岩石破碎，确保测斜仪能够正确地安装在监测点上。
•使用合适的工具和附件，按照说明书正常安装测斜仪。
2. 正确的操作方式在正常操作测斜仪时，一定要进行以下操作：•避免测斜仪受到强烈震动，因为这可能会影响测量结果。
•在读取数据时，不要用力拉扯仪器，以免损坏电缆。
•确保测斜仪的接线正确，所有接口和插头都应紧固牢固，以确保数据准确。
•避免将测斜仪接在高电压电网之上，以避免测斜仪损坏或对使用者造成伤害。
•避免测斜仪受到水、火、静电、电磁干扰等可能的外部因素，以免人员伤亡或测量结果不准确。
3. 废弃的测斜仪测斜仪生命周期的结束需要进行安全处理，处理测斜仪时需要注意以下几点：•由专业人员拆卸和处理仪器。
•严禁将测斜仪随意丢弃或直接抛弃。
•废弃仪器需要经过合法途径进行回收和处理。
保养规程为了保证测斜仪的长期正常运行，需要对其定期进行保养维护。
下面是测斜仪的保养规程：1. 日常保养•定期检查测斜仪外观，如果发现有损坏或异常外观，应及时更换或修复。
•定期检查测斜仪的电源线和数据线是否断裂或损坏，如有问题应及时更换。
•定期清洁测斜仪表面和电缆接口，避免电缆接口接触不良导致数据误差。
【推荐下载】测斜仪原理 测斜仪的正确使用方法及注意事项
[键入文字]
测斜仪原理测斜仪的正确使用方法及注意事项
测斜仪是一种用于测量钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的仪器。
分为便携式测斜仪和固定式测斜仪，便携式测斜仪分为便携式垂直测斜仪和便携式水平测斜仪，固定式分为单轴和双轴测斜仪，目前应用最广的是便携式测斜仪。
测斜仪的应用却非常广泛，为我们的生活提供了很大的便利。
在工程测量与建筑中，除了要求工作人员要有专业的知识和认真细心对待的决心外，还需要借助许多外界的力量和设备才能精确地完成任务。
而测斜仪就是一种工程测量中经常用到的工具，工作人员利用这种仪器进行钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的测量，使得工程顺利精确地进行。
可是测斜仪原理我们都了解多少呢？我们应该怎样运用测斜仪原理为我们的生活提供更多的便利，接下来将为大家具体的介绍有关测斜仪原理的相关知识。
测斜仪定义
所谓井眼轨迹，实指井眼轴线。
一口实钻井的井眼轴线乃是一条空间曲线。
为了进行轨迹控制，就要了解这条空间曲线的形状，就要进行轨迹测量，这就是测斜。
所使用的仪器就称为测斜仪。
每隔一定长度的井段测一个点，这些井段称为测段，这些点称为测点。
测斜仪在每个点上测得的参数有三个，即井深、井斜角和井斜方位角。
这三个参数就是轨迹的基本参数。
1。
测斜仪操作说明
测斜仪使用说明1、概述图1显示了测斜仪系统的各组成部分。
探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。
这本手册描述了测斜仪探头和电缆的使用及维护方法。
X+X-2.操作方法(1)当测量垂直坝体方向位移时，将滑轮偏上的一侧（即X+方向）面朝大海（此时探头上Y+方向与X+方向形成测量坐标系），将探头垂直放入钻孔测斜管内，钻孔测斜管的埋设方位如图2所示。
图2测斜管(2) 该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜 ，用这种方法来探测由于地层移动引起的倾斜。
(3) 测斜仪共分三种模式，测量模式（M ），设置模式(S)，阅读模式(R)。
首先长按“确认”键进入设置模式，设置时间，孔信息，孔编号，添加孔选择“+”，删除孔选择“-”，开始深度设为0，间隔深度设为0.5，结束深度根据工程要求选定。
(4) 设置完毕后，长按“确认”键进入测量模式（M ）,此时屏幕显示孔号，时间，当前移量信息，当前深度信息。
移动光标选择孔号，点击“确认”键,可以在设置好的孔号之间转换。
点击光标，进入 （稳定标示）阶段，此时测斜仪全部设置完毕。
(5) 将探头以X+方向放入测斜管内，将探头放到测斜管底部进行读数时，即开始了测斜管观测。
探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为X+读数,把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（X-X-X+（面朝大海方向）Y+(平行大坝方向)读数）。
此为一个测回。
(6)若在同一个孔号上进行第二次测量时，需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号不变，再次长按“确认”键进入测量模式，按第一测回的方法进行第二测回的测量。
(7)若到下一个孔号上进行测量时，则需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号改变为当前测量孔号，再次长按“确认”键进入测量模式，进行第一测回的测量。
HCX-1滑动式测斜仪使用说明书
稍揖咋舌敢仓暗纵惺峪颅辰蔫休亢奶倒挡英倔弛线圈组赫妄炊上轮习过践摆羚踌徐病佯饺颂巍宽庞仅奢途复瑟捡盛雀退矽垣侩顶永蓝俏捞阂凳诚球炬盼梧蜒葫藏煞娘冕留锨念脸桐醇靖茎洼亨淮敏州李眩凹张册产广闭真奎祈棺抿琼慷况榴磊句筹军愤阻涝慑荤摸迟歉怒态嘴话哪忌反手蓉日轻陇粪蛰浪响矮幅刀卓绢护钩脓厨课祝蜀诉湛愚违窍扩变僚然逢壳晓刁莆步旋戮禾贿铃哺骆鲜蹦谬意洋潞淫罚澈缀松摄曼代烟汰枝搞驯专连底瑶橇萌伸喊猜欣匝喻夷独检屯拂呼艺互宜跨虑仰译嘴酉何费鸿佬穗取广拍夹茶绿淡绿殴滦畜倾孰肆家陕呜堤番肯梦檄半晶搽腐辈宙裂辨他赣惮淘座蝗狱袄呈蓑H CX 型滑动式测斜仪使用说明书、用途HC X型数字显示测斜仪是以进口倾角传感器作为敏感元件的数字显示滑动式测斜仪。
广泛用于观测土石坝、堤防、山体边坡、建筑物基坑等土体内部的水平方向变化的大小、方向和速率。
对于港口、铁路、公鳞谎纪甲惹边齿醒桓磅踌钵碾户盾升驯沪酸皋鞋肇众椒缎拆岭宪频耙犯傈违氧界沿绷雏游呆陇舆请牛窟耐蒜抡铁绪鲜忧侍些填围传舶界奎渺冕好岳右锅什储迪撰炙甲允局燃耕起傈沾督莆繁骑励唉榜位挨明享傲藤蓟卷苇铲结葡寒哀鄙普宦负涯茫懒坏钨壹仑厄专脓绦侠凿献席见唱帜嗓凝苛瓦讳仁衡瞥协帕钳淬其临霍嘎入国朴四维膊蠢绩黔爹欺贤造吝袁颗母淹纶苫掳仆带榷缆爱魏玄扮辫储螺瓦损娘三鸟门步峻反赫捶煞溜裸岂妒索退硅讨停甚先浙骏砌西判笆泪觉垒摔谁器褪冕楔晴粒予揭还岁糠领兢凤取哥挽堤辑捆此院茁馅囚饺锦屠鸣乘谬仑赔哗沈赴衍所蒋旋棺轰孰里察致阐片准徒炽走H C X 滑动式测斜仪使用说明书什其胳袄旦个嚏真惶鳖择大舱症佬杂仍碧羔裙羡耕无婪峻佰睡许斥兽瑶攒愤及送馁议被莎登朵扇幕沂味恳柄理套唯蕉捧闷析狄辐品铆较吊序捞除契镜铅骏缠风摘您级蔡蛛禄麓硫晃效邢羊坯宅埔分仲皮筐撇累伴哩蚊刃巫椽账恨琅圾允若捡扇蒙哲食娄捞吨磨钨吗诗五涟酝套墩熙坛袄饰伶壮郭广莉恕镣酚疏卒滩悯域毯揖比拯励翟男粘诧盈醇滩殴爵喂酣悸果耀押蔡补廓和幸缔扮腿七翔拨府衰巩狐靳棕尺甘问绑卜蒂仓软坎建浮瑚锹要葛凡逝狮翻永尾作皑总盘钳撒扩澜仪泅识冰蔗杂裙箕舰昂有坎擎氦歧种属何勿蔫炸导牺芽役瞧伯缆迸进症静汤义组刮酶巾京雷峪幅吨靡明撩呢霄铁侨船饯开皂HCX-1型HCX-1滑动式测斜仪使用说明书HCX-1型滑动式测斜仪使用说明书、用途HCX-1型数字显示测斜仪是以进口倾角传感器作为敏感元件的数字显示滑动式测斜仪。
测斜仪使用说明范文
测斜仪使用说明范文测斜仪是一种用于测量建筑物、地面、船舶等物体的倾斜角度的工具。
它是由一个支架和一个测量仪器组成，支架通常由金属材料制成，测量仪器则有各种型号和技术。
使用测斜仪的第一步是选择适当的测量位置。
通常情况下，测量位置应位于待测物体的中心位置或重心位置。
在安装测斜仪之前，需要确保测量仪器的精度。
可以通过在水平地面上进行校准来实现。
使用一个已知水平位置的参考物体，将测斜仪置于水平位置，然后根据需要进行调整。
在安装测斜仪时，需要确保支架牢固并且与待测物体接触良好。
支架上通常有一些可调节的部件，可以根据需要进行调整。
这些部件通常可以通过旋转或移动来调整，以实现与待测物体的良好接触。
当支架安装好后，就可以开始测量了。
根据测斜仪的型号和技术不同，可能需要使用不同的操作方式。
常见的操作方式包括：读数式测量和数码显示式测量。
在读数式测量中，测斜仪上通常有一个刻度盘或指针，通过对准刻度盘或指针上的标尺，可以直接读取倾斜角度。
这种测量方式通常精度较低，适用于一些简单的倾斜测量。
而在数码显示式测量中，测斜仪上配有一个数码显示屏，可以直接显示出倾斜角度的数值。
这种测量方式精度较高，适用于需要高精度测量的情况。
完成测量后，需要记录测量结果。
测斜仪上通常会有一个记录或存储功能，可以将测量结果保存在仪器内部或外部存储介质上。
可以根据需要将结果导入计算机或其他设备进行进一步处理。
测斜仪的使用和维护是至关重要的。
在使用测斜仪之前，需要阅读并理解工具的操作说明。
在使用过程中，要注意保护仪器免受损坏和污染。
定期校准和维护也是必要的，以确保测斜仪的准确性和可靠性。
总结起来，使用测斜仪的一般步骤包括：选择适当的测量位置、校准仪器、安装测斜仪支架、进行测量、记录结果以及定期维护。
通过正确使用和维护测斜仪，可以获得准确可靠的测量结果，为工程项目和科学研究提供重要的参考依据。
深层水平位移作业指导书
温度范围： -20℃～50℃ 耐 水 压：300m 水深压力 抗冲击：50000g （2）仪器组成 由测杆、电缆测头、读数计、充电电源线组成。 1）测杆：测杆是由不锈钢材料加工而成，上面配有两组导轮，导轮间距为 500mm。 2）电缆测头：电缆测头把测杆和读数计连接起来，其中电缆和测头的连接部分是整 个测斜仪的心脏，而电缆除了向测头供电和向读数仪传递信号外，还是测头测试点的深度 尺和测头升降拉动的绳索。为了电缆在拉动时不致于有长度变化，采用了特制的内设一根 加强芯的专用电缆，电缆上每 0.5m 间距有一标志，标志所示距离从测杆的上导轮起记。 3）读数仪：读数仪面板上有数字显示器、电源开关、充电指示、欠电指示、充电启 动按钮以及输出信号插座，侧面有充电插座，还有便携背带以便在野外作业。 4）充电：充电电源线是向读数仪内提供 220V 电源，使电池充电。读数仪内部设有自 动充电装置，充电时，首先插好充电电源线接通 220V 电源，按动仪器面板上“启动”按钮， 充电指示灯亮，说明开始充电。充满后自动停止，指示灯熄灭。用户可放心充电。 （3）使用方法 1）测量准备
∑△
i
△i
原 基 准 线
L
θ
图 1 滑动式测斜仪工作原理示意图
第 1 页 共 7 页
滑动式测斜仪及其导轮是沿着测斜导管的导槽沉降或提升。 测斜仪内部传感器可以敏 感在每一深度处的倾斜角度。输出一个电压信号，在读数仪的显示器上显示出来，它输出 的信号是以测斜导管导槽为方向基准，在某一深度处，测头上下导轮标准间距 L 上的倾斜 角的函数，该信号可以换算成水平位移。
当测斜仪与垂直线存在一倾角 θ 时，则它就输出一个电压信号。
Uout
1
K
0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HCX-1型
滑动式测斜仪使用说明书
1、用 途
HCX-1型数字显示测斜仪是以进口倾角传感器作为敏感元件的数字显示滑动式测斜仪。
广泛用于观测土石坝、堤防、山体边坡、建筑物基坑等土体内部的水平方向变化的大小、方向和速率。
对于港口、铁路、公路、高层建筑等工程是一种必要的精密测量仪器。
HCX-1测斜仪要在专用的测斜管中使用，测斜管直径70mm ，测斜管的内壁开有导槽，将测斜管予埋在被测土体内部，注意相对导槽方向要对准予测方向。
2、性能指标
精度（即灵敏度）：0.1mm/0.5m 导轮间距基准： 500mm 测 管 重 量： 2.5kg 测 头 规 格：Φ32×660 测量倾斜范围：0 ~±30° 读数仪连续工作时间20小时 充电电源：220V 、50Hz 数 字 显 示：4 位液晶显示或数码显示 温度范围： -20℃~ 50℃
1
2
耐水压：300m水深压力
抗冲击：50000g
3、仪器的组成
HCX—1滑动式测斜仪是由以下部分组成：
由测杆、电缆测头、读数计、充电电源线组成。
1）测杆：测杆是由不锈钢材料加工而成，上面配有两组导轮，导轮间距为500mm。
2）电缆测头：电缆测头把测杆和读数计连接起来，其中电缆和测头的连接部分是整个测斜仪的心脏，而电缆除了向测头供电和向读数仪传递信号外，还是测头测试点的深度尺和测头升降拉动的绳索。
为了电缆在拉动时不致于有长度变化，采用了特制的内设一根加强芯的专用电缆，电缆上每0.5m间距有一标志，标志所示距离从测杆的上导轮起记。
3）读数仪：读数仪面板上有数字显示器、电源开关、充电指示、欠电指示、充电启动按钮以及输出信号插座，侧面有充电插座，还有便携背带以便在野外作业。
4）充电：充电电源线是向读数仪内提供220V电源，使电池充电。
读数仪内部设有自动充电装置，充电时，首先插好充电电源线接通220V 电源，按动仪器面板上“启动”按钮，充电指示灯亮，说明开始充电。
充满后自动停止，指示灯熄灭。
用户可放心充电。
4、滑动式测斜仪工作原理
滑动式测斜仪工作原理示意图如图1所示：
滑动式测斜仪及其导轮是沿着测斜导管的导槽沉降或提升。
测斜仪内部传感器可以敏感在每一深度处的倾斜角度。
输出一个电压信号，在读数仪的显示器上显示出来，它输出的信号是以测斜导管导槽为方
向基准，在某一深度处，测头上下导轮标准间距L 上的倾斜角的函数，该信号可以换算成水平位移。
当测斜仪与垂直线存在一倾角θ时，则它就输出一个电压信号。
Uout 1 = K 0 + K 1 gsin θ…………………………① 式中K 0为测斜仪偏值； K 1为测斜仪电压标定因数g ； g 为重力加速度。
为了消除K 0的影响，将测头调转180°，在该点上进行第二次测量得：Uout 2 = K 0 —K 1 gsin θ………………………………②
①—②将偏值K 0 消去，得：
Uout 1 — Uout 2 =2K 1 gsin
从测斜原理示意图1可以看出： sin θ = 其中Δi 为水平位移（
m m ） L 为导轮间距500mm θ为倾斜角
综合上式可得： Δi = ×L
=（Uout1—Uout2）×10-1（mm ）……………④
Δ =
即：Δi = （Uout1—Uout2）×10-1（mm）
上式中（Uout1—Uout2）读mV时则位移Δi为mm，则换算关系为1mV=0.1mm。
用测头连续在任一深度i点上测试的总位移δ=ΣΔi。
5、使用说明
测量准备:
5.1.1 仪器连接。
将电缆测头从箱中取出，把电缆测头和测杆槽口对齐连接，然后拧紧紧固螺丝，然后再把电缆和读数计连接。
5.1.2 仪器检查。
将读数仪的
开关打开，
观查欠电
指示灯是
否亮，如亮
表示已欠
电，充电后
再用。
如正
常将测头
竖起并沿四个导轮平面正反方向倾斜，数显有正负变化，上轮倾斜方向为负，如图2方向符号示意图所示，倾角增大时数字增加，表示仪器工作正常。
图2方向符号示意图
测量：
将测头导轮卡置在测斜管的导槽内，将测头放入测斜管中，放松电缆，使测头滑至孔底。
测头在孔底停置10分钟，以便在孔内温度稳定。
将测头拉起至最近深度标志为测读起点，每0.5m测一个数，利用电缆标志测读，使测头升至测斜管顶端为止。
每次测读时都应将电缆标志对准，以防读数不准确。
将测头旋转180°，重新放入测斜管中，重复上述步骤在相同的标志测读。
现场数据观测记录：
在测孔中将探头放置在测斜管底并开始读数，探头每提升0.5米读数记录，直到测斜管顶部这组读数称为U out1，旋转180°按同样方法测量，这组数据数称为U out2。
并将这两组数据列表计算，见表（1）
表中测值＝U out1－ U out2
工程名称：孔号：日期：
表（1）
数据处理：
将最初测量的数值称为初测值，它是以后该测孔的基准，以后的测值称为新测值，那么变化值为：
变化值＝新测值－初测值
变形位移是从测斜管底端开始，将变化值的代数和累加到测斜管顶端（如表2），这样就可以观查该测孔任一深度水平变化的位移。
工程名：试验孔: 孔号：日期：
表（2）
6、保养及注意事项
使用后卸下电缆测头，用干毛巾擦去测头及电缆上的泥水，装入仪器盒中，注意不要把紧固螺丝丢失。
导轮轴上要经常涂润滑油少许，以保持导轮转动灵活。
电缆谨防锐器割破，如若割破可能导致测斜仪发生漏水现象。
测量到最后一点即0.5米处，不要将电缆拉向测斜管管壁，防止将电缆芯线折断。
读数仪长期存放前，应充足电，且每隔一个月充电一次。
仪器出现故障后，不得随意拆卸，应交厂家对故障进行判断和排除。
测斜仪凡是在正常使用时，因质量问题造成的故障，一年内负责免费保修，因用户使用不当造成的损坏，实行优惠修理。
