绝缘胶垫的标准和详细介绍
低压绝缘胶垫电压等级
低压绝缘胶垫电压等级
低压绝缘胶垫通常用于电气设备和配电系统的绝缘保护。
根据国际电工委员会（IEC）和其他相关标准的分类，低压绝缘胶垫的电压等级通常处于以下范围内：
1. IEC 60664标准定义的低压设备绝缘等级：该标准将低压设备绝缘定义为额定电压不超过1000V AC或1500V DC的设备。
因此，对应的低压绝缘胶垫的电压等级通常可以在1000V AC或1500V DC以内。
2. IEC 61109标准定义的绝缘胶垫电压等级：该标准是对电力设备用绝缘胶垫的规范要求。
根据该标准，常见的绝缘胶垫电压等级为0.6/1kV、1.2/3kV、
3.6/6kV、6/10kV等，其中第一个数值表示额定电压（U0）的最高值，第二个数值表示最高工作电压（U）的最高值。
需要注意的是，具体使用时还需要根据实际应用场景和设备的要求来选择合适的低压绝缘胶垫电压等级。
在选择和使用过程中，建议遵循相关国家和行业标准，同时根据实际情况进行详细的评估和测试，以确保设备的安全可靠性。

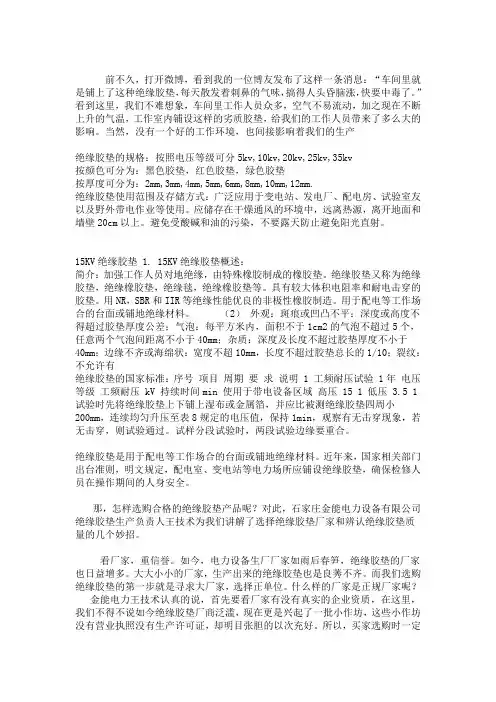

配电室绝缘胶垫介绍
前不久，打开微博，看到我的一位博友发布了这样一条消息：“车间里就是铺上了这种绝缘胶垫，每天散发着刺鼻的气味，搞得人头昏脑涨，快要中毒了。
”看到这里，我们不难想象，车间里工作人员众多，空气不易流动，加之现在不断上升的气温，工作室内铺设这样的劣质胶垫，给我们的工作人员带来了多么大的影响。
当然，没有一个好的工作环境，也间接影响着我们的生产绝缘胶垫的规格：按照电压等级可分5kv,10kv,20kv,25kv,35kv按颜色可分为：黑色胶垫，红色胶垫，绿色胶垫按厚度可分为：2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.绝缘胶垫使用范围及存储方式：广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。
应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。
避免受酸碱和油的污染，不要露天防止避免阳光直射。
15KV绝缘胶垫 1. 15KV绝缘胶垫概述：简介：加强工作人员对地绝缘，由特殊橡胶制成的橡胶垫。
绝缘胶垫又称为绝缘胶垫，绝缘橡胶垫，绝缘毯，绝缘橡胶垫等。
具有较大体积电阻率和耐电击穿的胶垫。
用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。
用于配电等工作场合的台面或铺地绝缘材料。
（2）外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差；气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；杂质：深度及长度不超过胶垫厚度不小于40mm；边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；裂纹：不允许有绝缘胶垫的国家标准：序号项目周期要求说明 1 工频耐压试验 1年电压等级工频耐压 kV 持续时间min 使用于带电设备区域高压 15 1 低压 3.5 1 试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过。
试样分段试验时，两段试验边缘要重合。
绝缘胶垫介绍
绝缘胶垫介绍绝缘胶垫又称为绝缘橡胶垫，绝缘毯，绝缘橡胶板等。
它的用途非常广泛，主要应用在变电站、发电厂、配电房、试验室以及野外带电作业。
这些场所，往往关系着人们的正常生活和社会的正常生产，一旦出现安全事故，非常容易造成巨大的人身安全损失和财产安全损失，安全要求非常高。
所以相应的对其配套绝缘设施的要求也比较高，所以在选择绝缘设施的时候一定要选择质量有保证的。
石家庄建钊电力设备有限公司生产各种防滑绝缘胶垫，有黑色防滑绝缘胶垫，红色防滑绝缘胶垫，绿色防滑绝缘胶垫，厚度可分为3mm,4mm,5mm,6mm,8mm,10mm,12mm。
用途：主要用于商用厨房防滑垫，工业场所防滑垫，改善排水防滑垫，使员工的脚底保持清洁干爽,减少工作人员的疲劳，防滑及耐油效果极好，防滑垫采用无味环保天然橡胶制成，具有美观大方经久耐用、疏水防滑、清洗搬运方便等特点。
下面简单介绍一下关于绝缘胶垫的概述。
一、绝缘胶垫分类：1．按照电压等级，颜色可分为：1）5kv绝缘胶垫技术参数：厚度3mm；颜色红，黑，绿；比重：5.5kg/m22）10kv绝缘胶垫技术参数：厚度5mm；颜色红，黑，绿；比重：9kg/m23）15kv绝缘胶垫技术参数：厚度5mm；颜色红，黑，绿；比重：9kg/m24）20kv绝缘胶垫技术参数：厚度6mm；颜色红，黑，绿；比重：11kg/m25）25kv绝缘胶垫技术参数：厚度8mm；颜色红，黑，绿；比重：14.5kg/m22．按照厚度可分为：（1）3mm，5mm，6mm，8mm，10mm,12mm3．绝缘细则：4mm 抗电压5kv5mm 抗电压5kv6mm抗电压10kv8mm抗电压10kv10mm 抗电压15kv12mm 抗电压35kv4．绝缘胶垫种类：普通绝缘胶垫，防滑绝缘胶垫，防静电胶垫，阻燃绝缘胶垫，无刺激气味绝缘胶垫，不具绝缘性能胶垫二、缘橡胶垫结构：绝缘橡胶垫采用胶类绝缘材料制作，上下表面应不存在有害的不规则性，即破坏均匀性、损坏表面光滑轮廓的缺陷。
绝缘胶垫标准
绝缘胶垫标准
绝缘胶垫标准是保障电力设备安全的重要措施。
下面我们将依据国内相关标准，从以下几个方面来介绍：
一、标准分类
绝缘胶垫标准主要有以下分类：
1. 电力行业标准
2. 国家标准
3. 行业标准
二、标准要求
1.适用范围：标准规定使用范围，包括电压等级和电缆规格。
2.材料要求：要求应使用符合相关标准的优质材料。
3.尺寸要求：标准规定了各种型号管夹的尺寸、厚度等要求。
4.电气性能：标准规定了绝缘胶垫的电压等级和绝缘电阻要求。
5.物理性能：标准规定了绝缘胶垫的抗拉强度、伸长率、硬度、密度等物理性能要求。
6.接触电阻：标准规定了绝缘胶垫的接触电阻要求。
7.使用注意事项：标准详细规定了绝缘胶垫的使用方法、安装细节、维护保养等注意事项。
三、标准的应用
绝缘胶垫标准在电力设备中应用广泛，其中主要包括以下方面：
1. 电缆接头
2. 多层绝缘管
3. 电池组
绝缘胶垫具有电气绝缘、防水防潮等重要作用，是保障电力设备安全运行的关键性能之一。
标准化的生产、使用和管理，将有助于确保其
产品质量，为电力设备的可靠运行提供支持。
以上介绍了绝缘胶垫标准的分类、标准要求和应用，相信对大家有所帮助。
电力绝缘橡胶板 光面(平面)胶垫有什么规格要求
绝缘胶垫国标要求：
斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面积不于 25px2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质深度及长度不 超过胶板厚度不小于40mm，胶垫边缘不齐或海绵状部分宽度不超10mm，长度不超 过胶板总长的1/10，并且不允许有裂痕。
绝缘胶垫是由特种橡胶制成，具有良好的绝缘性能，用于加强工作人员对地的绝缘，可分为精通绝 缘胶垫和带电作业用绝缘胶垫。 普通绝缘胶垫可分为高压和低压两种等级。一般使用于带电设备 区域，铺在配电室等地面上以及控制屏保护屏和发电机调相机的励磁机的两侧，其作用与绝缘鞋基 本相同。当进行带电操作开关时，可增强操作人员的对地绝缘，避免或减轻发生单相接地或电气制 备绝缘损坏时接触电压与跨步对人体的伤害。在低压配电室地面上铺绝缘胶垫，可代替绝缘鞋，起 到绝缘作用。因此，在1kv及以下时，绝缘胶垫可作为基本安全用具；而在1kv以上时，仅作为辅助 安全工具。
电力绝缘橡胶板 光面等级有哪些 厚度有哪些
绝缘胶垫的规格：
(1)依照电压品级可分5kv,10kv,15kv,20kv,25kv,30kv,35kv (2)按色彩可分为:黑色、红色、绿色绝缘胶垫 (3)按厚度可分为:2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm
胶垫质量标准：
外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差； 气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡 间距离不小于40mm； 杂质：深度及长度不超过胶垫厚度不小于40mm； 边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；
绝缘橡胶板检验标准：
（以8mm绝缘橡胶板为例） 1.外观：1）斑痕深度和高度没有超过胶板厚度公差 2）气泡每平米内，面积小于1cm的气泡不超过5个，任意两个气泡间距离不小 于40mm。 3）杂质深度及长度不超过胶板厚度的1/6 4）边沿不齐或海面状宽度不超过10mm，长度不超过胶板总长的1/10 5）没有裂纹 2.硬度（邵尔A）：55-70 3.拉伸强度及扯断伸长率： 1）拉伸强度（Mpa）≥5.0 2）扯断伸长率≥250% 4.定伸（150%）永久变形≤25% 5.热空气老化（70℃*72h）：拉伸强度降低率≤30% 6.吸水性≤1.5% 7.电绝缘性能试验： 1）耐电压试验：25KV（有效值），保持1min，应无击穿现象 2）击穿电压试验≥35KV（有效值）
配电室用橡胶垫的详细要求
谢谢观赏Biblioteka 绝缘胶垫厚度： 在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检 查。可使用千分心肝或同样的精度的仪器进行测量。千分尺的 精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为 (3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应 平展放置,以使千分尺测量之间是平滑的。
全福元东城城市综合体a1、a9项目寿光市未收到当地政府或行业主管部门对开 展全员消防培训演练集中活动的安排和部署,未按照市政府要求开展消防安全 培训工作；现场切割机无开关箱,直接由分配电箱接出；电缆线路未采用埋地 或架空敷设,地面用电线路混乱；在同一个开关箱同时控制多台设备(如吊篮)； 西北侧总配电室无防护棚；施工单位与从业人员签订的劳动合同无签订日期； 应急预案与实际不相符；部分人员未佩戴安全帽,部分安全帽过期。住建部门 寿光市乐尚中心项目寿光市未收到当地政府或行业主管部门对开展全员消防培 训演练集中活动的安排和部署,未按照市政府要求开展消防安全培训工作；安 全员数量配备不符合规定(少于3人)；用电设备开关箱处未做重复接地；配电 系统的中间和末端处未做重复接地；电缆线路未采用埋地或架空敷设；同一个 开关箱同时控制多台设备；未提供施工单位与从业人员签订的劳动合同；部分 安全帽过期；现场汽车起重机起吊作业无现场安全管理人员。住建部门
配电室用橡胶垫详细要求
颜色要求
绝缘胶垫外观及规格尺寸： 斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面 积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质 深度及长度不超过胶板厚度不小于40mm，胶垫 边缘不齐或海绵状部分宽度 不超10mm，长度不超过胶板总长的1/10，并且不允许有裂痕。 绝缘胶垫工艺及成型： 绝缘垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之 一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、 切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则 性是指生产过程中形成的表面不规则性
配电室的绝缘垫多厚才合格
配电室的绝缘垫多厚才合格绝缘胶垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮等，具有较大体积电阻率和耐电击穿的胶垫。
用于配电等工作场合的台面或铺地绝缘材料。
配电房绝缘垫要求：按照电压等级可分5kv，10kv，15kv，20kv，25kv，30kv，35kv；按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫按厚度可分为：2mm，3mm，4mm，5mm，6mm，8mm，10mm，12mm。
按宽度可分为：1米，1.2米，1.5米。
一般来说可按以下标准配置：1、5kv以下配电室。
5kv以下的配电室可用3mm厚的绝缘橡胶垫，3mm绝缘橡胶垫耐压可达5kv，5kv以下的均可以使用。
2、10kv配电室。
10kv配电室可使用5mm厚绝缘橡胶垫，5mm绝缘橡胶垫耐压可达10kv，使用5mm或以上厚度的绝缘橡胶垫比较合适。
3、15kv配电室。
15kv配电室可使用6mm绝缘胶垫，6mm绝缘胶垫耐压可达15kv，一般15kv配电室使用6mm及以上规格产品。
4、25kv配电室。
25kv配电室可使用8mm厚绝缘橡胶垫，8mm厚绝缘橡胶垫耐压达25kv，所以8mm或以上厚度适合25kv配电室。
5、30-35kv配电室。
30-35kv配电室可以使用10mm-12mm的绝缘橡胶垫，耐压程度于厚度成正比。
国内供电局验收时都是有明确要求，高低压配电室柜前后必须敷设绝缘垫，且配电室电压10KV选8mm厚工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-1 2mm厚工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压选5mm厚500V以下工频耐压实验3500V 1分钟不击穿，在工频耐压实验10000V,20秒击穿。
拓展阅读：配电室绝缘垫铺设与更换绝缘胶垫本身有一定重量，有较好的抓地性，可以直接平铺在地面上，一般无需胶水固定;接缝处可用壁纸刀切成斜度45°的切口，对齐拼接后可保证无明显缝隙，不影响美观及绝缘胶垫正常使用，如对外观要求严格可用焊枪连接。
配电间绝缘胶垫标准
配电间绝缘胶垫标准
一、材料标准
1. 配电间绝缘胶垫应采用具有优良电气绝缘性能的橡胶材料制成，以确保在使用过程中具有良好的绝缘性能。
2. 绝缘胶垫的原材料应符合相关国家标准和行业标准，同时还应满足环保、无毒、无异味等要求。
二、尺寸标准
1. 配电间绝缘胶垫的尺寸应符合设计要求，长度和宽度应根据实际需要确定，但不应小于100mm。
2. 绝缘胶垫的厚度应符合相关标准，一般要求厚度不小于3mm，以确保其具有足够的机械强度和绝缘性能。
三、技术要求
1. 配电间绝缘胶垫应具有良好的电气绝缘性能，其绝缘电阻值不应小于100MΩ。
2. 绝缘胶垫应具有较高的耐压性能，能够在规定的电压下长期稳定工作，不会发生电击穿或热击穿等现象。
3. 绝缘胶垫应具有较好的耐热性能，能够在正常工作条件下保持其电气性能和机械性能的稳定。
4. 绝缘胶垫应具有较好的耐老化性能，能够在长时间使用过程中保持其原有性能，特别是在恶劣环境下仍能保持其稳定性能。
5. 绝缘胶垫应具有较好的抗腐蚀性能，能够抵抗多种化学物质的侵蚀，以保证其在使用过程中的安全性。
6. 绝缘胶垫应易于清洁和维护，方便工作人员进行日常清洁和维护工作。
7. 绝缘胶垫应符合相关的环保要求，不含有对人体和环境有害的物质。
黑色绝缘胶垫规格尺寸——绝缘胶垫厚度材质、技术参数
绝缘胶垫应用范围
绝缘垫应用于变电站、发电厂、配电房、试验室友以及野外带 电作业等使用。
绝缘垫应储存在干燥通风的环境中，远离热源，离开地面和墙 壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。
绝缘胶垫图片欣赏
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
绝缘胶垫按耐压等级分类
•5KV绝缘垫 技术参数：厚度3mm；颜色 红，黑，绿 •10KV绝缘胶垫 技术参数：厚度5mm；颜色 红，黑，绿； •15KV绝缘垫 技术参数：厚度5mm；颜色 红，黑，绿； •20KV绝缘胶垫 技术参数：厚度6mm；颜色 红，黑，绿； •25KV绝缘垫 技术参数：厚度8mm；颜色 红，黑，绿； •30KV绝缘垫 技术参数：厚度10mm；颜色红，黑，绿； •35KV绝缘胶垫 技术参数：厚度12mm；颜色红，黑，绿；
绝缘胶垫_绝缘胶板_绝缘橡胶垫
绝缘胶垫简介
绝缘胶垫又称为绝缘胶垫、绝缘橡胶垫、绝缘毯、绝缘橡胶垫等。 具有较大体积电阻率和耐电击穿的胶垫。
绝缘胶垫常规使用配置
（1） 5KV绝缘胶垫厚度：3mm （2）10KV绝缘胶垫厚度：5mm （3）15KV绝缘胶垫厚度：5mm （4）20KV绝缘胶垫厚度：6mm （5）25KV绝缘胶垫厚度：8mm （6）30-35KV 胶垫厚度：10-12mm
比重：5.8KG/m2 比重：9.2KG/m2 比重：9.2KG/m2 比重：11KG/m2 比重：14.8KG/m2 比重：18.4KG/m2 22 KG/m2
绝缘胶垫检测依据
绝缘胶垫检测依据绝缘胶垫检测依据一、概述绝缘胶垫是一种用于电气行业的重要绝缘材料，通常用于高电压设备中，以增强设备的电气绝缘性能，保障操作人员的人身安全。
为了确保绝缘胶垫的质量和性能，需要进行一系列检测，本文将详细介绍绝缘胶垫检测的依据，主要包括绝缘性能测试、耐老化性能测试、机械性能测试、热性能测试和化学性能测试等方面。
二、绝缘性能测试绝缘性能是绝缘胶垫最基本也是最重要的性能指标，通常包括绝缘电阻和耐压试验。
绝缘电阻测试：通过测量绝缘胶垫在直流电压下的电阻值，评估其绝缘性能。
要求绝缘胶垫的电阻值应大于100MΩ，以确保良好的绝缘效果。
耐压试验：通过施加高于正常电压一定值的试验电压，以检测绝缘胶垫在高压下的绝缘性能。
耐压试验包括工频耐压试验和冲击耐压试验，分别模拟设备在实际运行中和突发异常情况下的绝缘性能。
三、耐老化性能测试耐老化性能是评估绝缘胶垫在长期使用过程中是否能保持其原有性能的重要指标。
测试包括耐热老化、耐紫外线老化和耐臭氧老化等方面。
耐热老化测试：将绝缘胶垫放置在高于其正常工作温度的环境中，模拟长期高温条件下的性能表现。
经过一定时间后，观察绝缘胶垫的外观、硬度、拉伸强度等指标的变化情况。
耐紫外线老化测试：通过模拟紫外线照射条件，评估绝缘胶垫在户外环境下的耐候性能。
测试后观察绝缘胶垫的外观变化、硬度和拉伸强度等指标的变化情况。
耐臭氧老化测试：将绝缘胶垫放置在臭氧环境中，以模拟实际使用中可能遇到的臭氧侵蚀情况。
通过一定时间的测试后，观察绝缘胶垫的物理化学性质的变化情况。
四、机械性能测试机械性能测试主要评估绝缘胶垫的物理性质和机械强度，包括拉伸强度、断裂伸长率、撕裂强度和耐磨性等方面的测试。
拉伸强度测试：通过拉伸试验机测量绝缘胶垫在拉伸过程中的最大拉力，评估其抗拉伸强度。
要求绝缘胶垫的拉伸强度应不低于规定值，以确保其在承受设备运行中的张力时不会损坏。
断裂伸长率测试：通过测量绝缘胶垫在拉伸过程中断裂时的位移量，评估其伸长能力。
配电间绝缘垫安全标准
配电间绝缘垫安全标准
一、材质要求
绝缘垫应采用绝缘材料制成，一般应为橡胶、塑料或其他高分子材料。
其电阻率应不小于108Ω，且应具有良好的耐腐蚀性、耐老化性和机械强度。
二、厚度要求
绝缘垫的厚度应不小于5mm，且应均匀一致。
在可能接触带电体的部位，绝缘垫的厚度应适当增加。
三、耐压要求
绝缘垫应能承受一定的电压，其耐压性能应符合相关标准。
在正常使用条件下，绝缘垫应能承受1000V以上的电压，且在1分钟内不发生击穿或损坏。
四、尺寸要求
绝缘垫的尺寸应根据配电间的实际情况进行选择，应能覆盖所有可能接触带电体的部位。
同时，绝缘垫的周边应平滑，不应有毛刺、裂纹等缺陷。
五、表面处理
绝缘垫的表面应光滑、整洁，不应有杂质、气泡、裂纹等缺陷。
同时，绝缘垫的表面应具有良好的防滑性能，以保证操作人员的安全。
10KV绝缘胶垫
10KV绝缘胶垫10KV绝缘胶垫定义•绝缘胶垫又称为绝缘胶板，绝缘橡胶垫，绝缘橡胶板等，是一种具有较大体积电阻率和耐穿的胶板。
10KV绝缘胶垫需满足以下质量要求：♦外观：斑痕或凹凸不平：深度或高度不得超过胶板厚度公差;♦气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm;♦杂质：深度及长度不超过胶板厚度不小于40mm;♦边缘不齐或海绵状：宽度不超10mm，长度不超过胶板总长的1/10;♦裂纹：不允许10KV绝缘胶垫概述•10KV绝缘胶垫采用NR，SBR和IIR等绝缘性能优良的非极性橡胶制成。
物理机械性能良好，具有优良的绝缘性能，可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。
通过43KV测试，正常工作在660V 的状态下。
•10KV绝缘胶垫主要用于配电室等工作场合的铺设地板及工作台；适用于发电机房、操作车间、配电房等场所电器设备辅助防护。
10KV绝缘胶垫铺设实例图10KV绝缘胶垫性能参数•10KV绝缘胶垫厚度：8mm；•10KV绝缘胶垫比重：10公斤---16公斤/平米；•10KV绝缘胶垫颜色：黑色，绿色，红色，根据使用需求选择；•10KV绝缘胶垫表面：主要为平面，可选择防滑表面。
(条纹防滑，皮革纹防滑，方块防滑，柳裂纹防滑，圆点防滑等)•10KV绝缘胶垫执行标准：GB11176/89；•10KV绝缘胶垫物理性能：硬度55-70度，拉伸强度≥3Mpa，扯断伸长率≥300%，吸水率≤1.5%；•10KV绝缘胶垫基本性能：表面光亮，电绝缘性能好。
10KV绝缘胶垫国家标准•配电室电压10KV选8mm厚，工频耐压实验10000V，1分钟不击穿；在工频耐压实验18000V，20秒击穿。
•绝缘胶垫经过第三方检测，质量有保证，色泽光滑，对折也没有裂纹，弹性较大；除了胶垫本身橡胶的味道外、没有刺鼻性气味，对于身体没有危害，一般放置5-7日，橡胶味道就会减弱。
看右侧，找厂家，高质量，低价格。
绝缘胶垫标准
绝缘胶垫标准
绝缘胶垫标准是指用于电气设备的绝缘胶垫产品的质量标准。
该标准包括绝缘材料的基本性能、机械强度、耐热性、耐化学性、耐湿性、耐紫外线性能等方面的要求。
此外，还包括产品的尺寸、外观、标识等方面的要求。
绝缘胶垫是一种具有绝缘性能的胶垫，广泛应用于电气设备的绝缘保护中。
绝缘胶垫标准的制定，可以确保生产厂家在生产过程中严格按照规定的质量标准来生产产品，从而保证产品的性能和质量。
同时，对于用户来说，可以根据标准来选择适合自己需要的产品，确保设备的安全运行。
绝缘胶垫标准的制定需要考虑到不同的应用领域和使用环境。
例如，在高温环境中使用的绝缘胶垫需要具备较强的耐热性能；在潮湿环境中使用的绝缘胶垫需要具备较强的耐湿性能。
因此，在制定标准时需要考虑到这些因素，制定相应的产品要求和测试方法。
总之，绝缘胶垫标准的制定对于保障电气设备的安全运行具有重要意义，同时也促进了绝缘胶垫产品的技术进步和质量提升。
- 1 -。
配电室绝缘胶垫标准
配电室绝缘胶垫标准
配电室绝缘胶垫是在电气设备及配电设备的维护、检修和更换过程中起到重要作用的防护工具。
为了确保配电室绝缘胶垫的质量和使用效果，制定了以下标准：
1. 材料标准：绝缘胶垫应采用高质量橡胶或塑料为主要材料，具有良好的绝缘性和耐磨性。
2. 尺寸标准：绝缘胶垫的长度、宽度、厚度等应符合国家标准和行业标准要求，并具有一定的适应性和可塑性，以适应各种地形和设备的使用需要。
3. 外观标准：绝缘胶垫应表面平整，无气泡、裂缝和明显的变形，颜色均匀且不褪色。
4. 绝缘性能标准：绝缘胶垫在干燥条件下，应具有足够的绝缘强度和电阻率，以确保电气设备和工作人员的安全。
5. 耐热性能标准：绝缘胶垫在高温环境下应具有一定的耐热性能，以防止因高温导致胶垫变形或绝缘性能降低。
6. 耐化学性能标准：绝缘胶垫应具有一定的耐化学性能，以防止受化学物质侵蚀导致胶垫变质或绝缘性能降低。
7. 其他标准：绝缘胶垫应符合其他相关行业标准和安全标准要求，以保证其在使用过程中的安全性和可靠性。
以上为配电室绝缘胶垫的标准，希望能对大家了解其质量标准有所帮助。
- 1 -。
绝缘胶垫的标准和详细介绍
绝缘胶垫分类
5KV绝缘垫技术参数：厚度 3mm；颜 色 红，黑，绿
15KV绝缘垫技术参数：厚度5mm；颜 色 红，黑，绿；
25KV绝缘垫技术参数：厚度8mm；颜 色 红，黑，绿；
35KV绝缘胶垫技术参数：厚度12mm； 颜色红，黑，绿；
10KV绝缘胶垫技术参数：厚度5mm； 颜色 红，黑，绿；
20KV绝缘胶垫技术参数：厚度6mm； 颜色 红，黑，绿；
二．按颜色可分为：黑色胶垫， 红色胶垫，绿色胶垫
三．按厚度可分为： 3mm,4mm,5mm,6mm,8 mm,10mm,12mm
高压绝缘胶垫（毯）的作用是什么
绝缘胶垫（毯）是由特种橡胶制成，具有良好的绝缘性能，用于加强工作 人员对地的绝缘，可分为普通绝缘胶垫和带电作业用绝缘胶垫（毯）。普 通绝缘胶垫可分为高压和抵押两种等级。一般使用于带电设备区域，铺在 配电室等地面上以及控制屏保护屏和发电机调相机的励磁机的两侧，其作 用与绝缘鞋基本相同。当进行带电操作开关时，可增强操作人员的对地绝 缘，避免或减轻发生单相接地或电气设备绝缘损坏时接触电压与跨步电压 对人体的伤害。在低压配电室地面上铺绝缘胶垫，可代替绝缘鞋，起到绝 缘作用。因此，在1kv及以下时，绝缘胶垫可作为基本安全用具；而在1kv 以上时，仅作为辅助安全工具
30KV绝缘垫技术参数：厚度10mm；颜 色红，黑，绿；
绝缘胶垫储存方式
Hale Waihona Puke 01广泛应用于变电站、发电厂、配电房、试验室友以及 野外带电作业等使用。
02
应储存在干燥通风的环境中，远离热源，离开地面和 墙壁20cm以上。避免受酸碱和油的污染，不要露天 防止避免阳光直射。
绝缘胶垫成份：
03
绝缘橡胶垫应采用胶类绝缘材料制作。
配电室绝缘胶垫的规定
图中第二个圆圈，用S曲线分成两个部分，表明QC活动与内部QA活动界限不是 十分明显，不能用一刀切的办法将它们截然分开，甚至是相互交叉，有着“相 互依托、相互渗透”的意思。
图2中右下角相互交叉的阴影部分，表示企业的外部QA活动部分。 外部QA是指在合同环境下，需方要求供方在内部QA方面、QC方面以及质量管
GMP是英文名Good Manufacturing Practices for Drugs或者Good Practice in the Manufacturing and Quality Control of Drugs的缩写。 GMP可以直译为“优良的生产实践”；当然这里我们主要指的是药品 的生产。食品、化妆品等也应参照GMP进行生产，那就是“for Food”、“for Cosmetic”。由于“GMP”已像“TV”等外来词缩写 习惯应用．除官方文件外，大家已约定俗成，成为国际间通用词汇。
19
QA与质量文化
对QA来说，谈起质量文化，就仿佛既在天边又在眼前。就好像身边的 空气一样，抓不到它，但还非常需要它。为什么呢？做为一位普通员 工，QA改变不了公司的质量文化，但却深受质量文化的影响。
大家谈到质量文化时，大都围绕一点：领导重视与否。相信这点抓住 了企业文化的源头。一个企业，可以看作一个社会人，有它的思维方 式和行为方式。就其根本，是由它的文化决定的，而企业的某个人物 （特别是创业者）对企业文化的沉淀起着决定性的作用。我们可以试 想，一个X理论观念的老板手下很难有一个Y理论观念的经理，同样， 一个等级意识森严的老板也不太可能提拔一个高度参与式的经理。这 样一来，老板的观念影响着经理，经理的思想影响着员工，所有员工 的行为构成了企业的行为。
绝缘垫绝缘胶垫技术规范说明
绝缘垫绝缘胶垫技术规范说明绝缘胶垫主要用在配电房、配电所，用于配电设施地面的铺设，起到一个绝缘的效果。
若使用地区湿度大，很多配电室、配电室为了安全，可以使用高一级标准的绝缘胶垫。
绝缘胶垫应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。
避免受酸碱和油的污染，不要露天防止避免阳光直射。
一、分类及使用范围绝缘胶垫分类按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿绝缘胶垫，电力灰绝缘胶垫。
按防滑类型：常规绝缘胶垫;防滑绝缘胶垫)又有带字绝缘胶垫，常规绝缘胶垫。
1、绝缘胶垫的规格(1)按照电压等级可分：5kv，10kv，15kv，20kv，25kv，30kv，35kv:(2)按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫；(3)按厚度可分为：2mm，3mm，4mm，5mm，6mm，8mm，10mm，12mm。
1.1绝缘垫按电气性能分为0、1、2、3共4级，适用于不同标称电压系统的电绝缘垫，见下表1。
级别适用电压AC(V)0 3801 30002 10000(6000)3 200001.2绝缘垫适用于以下场合：A:装卸高压熔断器(保险)时:B:在转动着的电机上调整、清扫电刷及滑环时:C:一经须在转动看的电动机转子电限回路上进行工作时；D:在继电保护、仪表等二次回路上工作;E:高压试验时;F:使用电压互感器进行工作时;G:锯电缆时;H:配网带电作业时。
二、技术要求2.1材料要求绝缘垫一般采用橡胶类绝缘材料制作。
2.2尺寸要求实际使用的绝缘垫长度与宽度均不小于600mm。
2.3 厚度要求2.3.1为了有合适的柔软度，绝缘垫的最大厚度规定见表2应该在皱纹或菱形花纹之上测量,皱纹的深度应不大于3mm，菱形花纹的高度应不高于2mm。
表2绝缘垫的最大厚度(mm)级别0 1 2 3最大厚度 6.0 6.0 8.0 11.02.3.2 最小厚度不予限定，但其绝缘性能必须符合试验要求。
绝缘胶垫厚度
河北五星教你几招--检测绝缘胶垫优劣：1.比重越轻的胶垫，质量越好，含胶量高，杂质少，韧性强，张性好。
2.用手去抠胶垫的横截面或表面，优质胶垫不会掉渣掉沫（因为劣质胶垫掺入大量滑石粉会掉渣）；3. 用力弯折胶垫一角，好的胶垫不留白色折痕；一、绝缘胶垫（绝缘胶板，绝缘橡胶垫，绝缘垫）应采用胶类绝缘材料制作。
二、绝缘胶垫分类：1．按照电压等级可分为：（1）5KV绝缘胶垫技术参数：厚度3mm；颜色红，黑，绿（2）10KV绝缘胶垫技术参数：厚度5mm；颜色红，黑，绿；（3）15KV绝缘胶垫技术参数：厚度5mm；颜色红，黑，绿；（4）20KV绝缘胶垫技术参数：厚度6mm；颜色红，黑，绿；（5）25KV绝缘垫绝缘胶垫技术参数：厚度8mm；颜色红，黑，绿；(6) 30KV绝缘胶垫技术参数：厚度10mm；颜色红，黑，绿；(7) 35KV绝缘胶垫技术参数：厚度12mm；颜色红，黑，绿；三、绝缘胶垫结构：1、绝缘胶垫成分：绝缘胶垫应采用胶类绝缘材料制作。
2、绝缘胶垫工艺及成型：绝缘胶垫上下表面应不存在有害的不规则性。
有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
无害的不规则性是指生产过程中形成的表面不规则性。
3、绝缘胶垫厚度：在整个绝缘胶垫上应随机选择5个以上不同的点进行厚度测量和检查。
可使用千分心肝或同样的精度的仪器进行测量。
千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N 的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。
4、绝缘胶垫国家标准：配电室电压10KV选8mm厚工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压选5mm厚500V以下工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒不击穿。
配电室要绝缘垫的标准
配电室要绝缘垫的标准
配电室需要使用绝缘垫，以确保电工在操作高压设备时的安全。
以下是有关配电室绝缘垫的一些标准：
1. 标准材质：绝缘垫通常由橡胶或其他绝缘材料制成，以提供有效的电气绝缘性能。
2. 尺寸要求：绝缘垫的尺寸应足够大，能够覆盖整个工作区域，以防止电工接触到裸露的高压设备。
3. 电气绝缘性能：绝缘垫应具有足够的电气绝缘性能，能够承受配电室中所需的电压和电流，以防止电击事故发生。
4. 防滑性能：绝缘垫在使用过程中需要具备一定的防滑性能，以避免电工在操作时发生滑倒和跌落。
5. 耐磨性能：配电室的绝缘垫可能需要在较长时间内使用，因此需要具备足够的耐磨性能，以保持其长期的可靠性和使用寿命。
6. 符合标准：绝缘垫应符合相关的国家和行业标准，如国家标准GB 724
7.1-2017等。
绝缘垫在配电室中起到非常重要的作用，能够提供电气绝缘和人身安全保护。
选择符合标准的绝缘垫并正确使用，是保障电工工作安全的重要举措。
绝缘胶垫标准
绝缘胶垫标准
绝缘胶垫是一种用于电气设备的保护材料，其主要作用是防止电气设备发生漏电事故，保障人身安全。
因此，绝缘胶垫的质量和标准非常重要。
绝缘胶垫的标准主要包括以下几个方面：
1.材料标准：绝缘胶垫的材料应该符合国家相关标准，如GB/T 5598-2008《硅橡胶》、GB/T 6343-2009《氯丁橡胶》等。
材料的选择应该根据电气设备的使用环境和要求来确定。
2.尺寸标准：绝缘胶垫的尺寸应该符合电气设备的要求，尺寸的误差应该在允许范围内。
同时，绝缘胶垫的厚度也应该符合要求，以保证其绝缘性能。
3.绝缘性能标准：绝缘胶垫的绝缘性能是其最重要的标准之一。
绝缘胶垫应该能够承受电气设备的额定电压，同时具有良好的耐热、耐寒、耐腐蚀等性能。
绝缘胶垫的绝缘电阻应该符合国家相关标准，如GB/T 1692-2008《电气绝缘材料绝缘电阻测量方法》等。
4.外观标准：绝缘胶垫的外观应该无明显的气泡、裂纹、污渍等缺陷，表面应该平整、光滑。
同时，绝缘胶垫的颜色应该符合电气设备的要求，以便于区分不同的电气设备。
绝缘胶垫的标准对于电气设备的安全运行非常重要。
在选择绝缘胶
垫时，应该根据电气设备的使用环境和要求来确定材料、尺寸、绝缘性能等标准，以保证其安全可靠。
同时，在使用绝缘胶垫时，也应该注意定期检查和更换，以保证其绝缘性能的有效性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘胶垫规格
（1）按照电压等级可分 5kv,10kv,20kv,25kv,35kv （2）按颜色可分为：黑色胶垫，红色胶垫，绿 色胶垫 （3）按厚度可分为： 3mm,4mm,5mm,6mm,8mm,10mm,12mm
高压绝缘胶垫（毯）的作用是什么
• 绝缘胶垫（毯）是由特种橡胶制成，具有良好 的绝缘性能，用于加强工作人员对地的绝缘， 可分为普通绝缘胶垫和带电作业用绝缘胶垫 （毯）。普通绝缘胶垫可分为高压和抵押两种 等级。一般使用于带电设备区域，铺在配电室 等地面上以及控制屏保护屏和发电机调相机的 励磁机的两侧，其作用与绝缘鞋基本相同。当 进行带电操作开关时，可增强操作人员的对地 绝缘，避免或减轻发生单相接地或电气设备绝 缘损坏时接触电压与跨步电压对人体的伤害。 在低压配电室地面上铺绝缘胶垫，可代替绝缘 鞋，起到绝缘作用。因此，在1kv及以下时， 绝缘胶垫可作为基本安全用具；而在1kv以上 时，仅作为辅助安全工具
绝缘胶垫储存方式
广泛应用于变电站、发电厂、配电房、试 验室友以及野外带电作业等使用。 • 应储存在干燥通风的环境中，远离热源， 离开地面和墙壁20cm以上。避免受酸碱和油 的污染，不要露天防止避免阳光直射。 •
• 绝缘胶垫成份：
• 绝缘橡胶垫
绝缘胶垫分类
• （1）5KV绝缘垫技术参数：厚度 3mm；颜色 红，黑， 绿 • （2）10KV绝缘胶垫技术参数：厚度5mm；颜色 红， 黑，绿； • （3）15KV绝缘垫技术参数：厚度5mm；颜色 红，黑， 绿； • （4）20KV绝缘胶垫技术参数：厚度6mm；颜色 红， 黑，绿； • （5）25KV绝缘垫技术参数：厚度8mm；颜色 红，黑， 绿； • (6) 30KV绝缘垫技术参数：厚度10mm；颜色红，黑， 绿； • (7) 35KV绝缘胶垫技术参数：厚度12mm；颜色红，黑， 绿；
绝缘胶垫的标准和详细介绍
绝缘胶垫的规格、图片
什么叫绝缘胶垫
• 绝缘胶垫又称为绝缘毯、绝缘垫、绝缘橡胶板、 绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、 绝缘垫片等，具有较大体积电阻率和耐电击穿 的胶垫。用于配电等工作场合的台面或铺地绝 缘材料。
绝缘胶垫国家标准
• HG2949-1999《电绝缘橡胶板》标志规定 • 项目：工频耐压试验 • 周期：1年 • 要 求： • 电压等级 /工频耐压/ 持续时间 • 高压 /15 kV/ 1min • 低压 /3.5 kV/ 1min • 说明：使用于带电设备区域
