氧化沟计算
改良型氧化沟设计计算

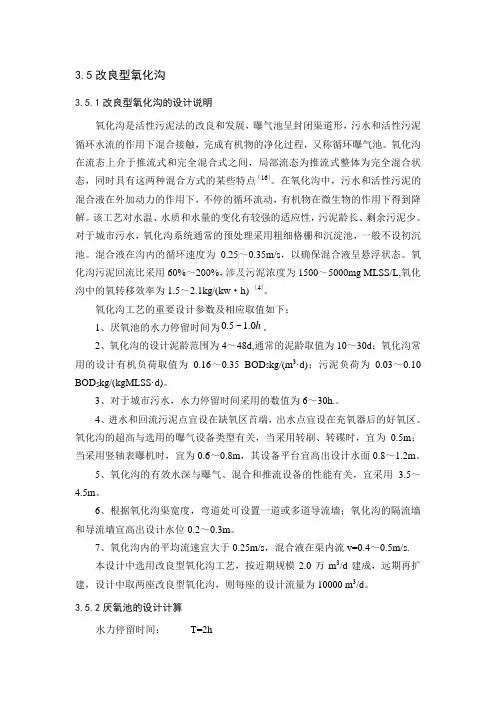

3.5改良型氧化沟3.5.1改良型氧化沟的设计说明氧化沟是活性污泥法的改良和发展，曝气池呈封闭渠道形，污水和活性污泥循环水流的作用下混合接触，完成有机物的净化过程，又称循环曝气池。
氧化沟在流态上介于推流式和完全混合式之间，局部流态为推流式整体为完全混合状态，同时具有这两种混合方式的某些特点［16］。
在氧化沟中，污水和活性污泥的混合液在外加动力的作用下，不停的循环流动，有机物在微生物的作用下得到降解。
该工艺对水温、水质和水量的变化有较强的适应性，污泥龄长、剩余污泥少。
对于城市污水，氧化沟系统通常的预处理采用粗细格栅和沉淀池，一般不设初沉池。
混合液在沟内的循环速度为0.25～0.35m/s，以确保混合液呈悬浮状态。
氧化沟污泥回流比采用60%～200%，涉及污泥浓度为1500～5000mg MLSS/L,氧化沟中的氧转移效率为1.5～2.1kg/(kw·h)［4］。
氧化沟工艺的重要设计参数及相应取值如下：1、厌氧池的水力停留时间为0.5~1.0h。
2、氧化沟的设计泥龄范围为4～48d,通常的泥龄取值为10～30d；氧化沟常用的设计有机负荷取值为0.16～0.35 BOD5kg/(m3·d)；污泥负荷为0.03～0.10 BOD5kg/(kgMLSS·d)。
3、对于城市污水，水力停留时间采用的数值为6～30h.。
4、进水和回流污泥点宜设在缺氧区首端，出水点宜设在充氧器后的好氧区。
氧化沟的超高与选用的曝气设备类型有关，当采用转刷、转碟时，宜为0.5m；当采用竖轴表曝机时，宜为0.6～0.8m，其设备平台宜高出设计水面0.8～1.2m。
5、氧化沟的有效水深与曝气、混合和推流设备的性能有关，宜采用 3.5～4.5m。
6、根据氧化沟渠宽度，弯道处可设置一道或多道导流墙；氧化沟的隔流墙和导流墙宜高出设计水位0.2～0.3m。
7、氧化沟内的平均流速宜大于0.25m/s，混合液在渠内流v=0.4～0.5m/s.本设计中选用改良型氧化沟工艺，按近期规模2.0万m3/d建成，远期再扩建，设计中取两座改良型氧化沟，则每座的设计流量为10000 m3/d。
氧化沟计算
氧化沟设计参数混合液悬浮固体浓度（MLSS ）X=4000mg/L混合液挥发性悬浮固体浓度（MLVSS ）X V =3000mg/L污泥龄θC =30d污泥产率系数Y=0.55内源代谢系数K d =0.05520°C 时脱氮率q da =0.035kg （还原的3NO N --）/（kgMLSS·d） VSS/TSS=0.75设置两组氧化沟：总设计平均流量47714.4m 3/d ，每组氧化沟的流量为23857.2 m 3/d 。
去除BOD氧化沟出水溶解性BOD 浓度为S 。
为了保证沉淀池出水BOD 浓度Se ≤10mg/L,必须控制所含溶解性BOD 浓度S 2，因为沉淀池出水中的VSS也是构成BOD 浓度的一个组成部分。
S=Se-S 1S 1为沉淀池出水中的VSS 所构成的BOD 浓度。
S 1=1.42×(VSS TSS)×TSS ×(1−e −0.23×5) =1.42×0.75×10×(1−e −0.23×5)=7.28 mg/LS=Se-S 1=10-7.28=2.72mg/L好氧区容积V1：V1=Yθc Q(S0−S) X V(1+K dθc)=0.55×30×23857.2×(0.25−0.00272)3×(1+0.055×30)=12244.06 m3好氧区停留时间：t1=V1Q=12244.06×2423857.2≈12.3h剩余污泥量：∆X=Q(S0−S)(Y1+K dθc)+Q(X0−X1)−QX e=23857.2×(0.25−0.00272)×0.551+0.055×30+23857.2×(0.25−0.175)−23857.2×0.01=2775.12 kg/d去除每1kgBOD5所产生的干污泥量为:∆XQ(S0−S e)=2775.1223857.2×(0.25−0.01)=0.485 (kgDs/kgBOD5)设计的出水BOD5为10mg/L，处理水中非溶解性BOD5的值为: BOD5f=0 .7×Se×1.42×(1-e-0.23×5)=0.7×10×1.42×(1-e-0.23×5)=6.79mg/L因此处理水中的溶解性BOD5为：(30-15)-6.79=8.21 mg/L, 每组氧化沟日产污泥量:∆X1=aQLr1000(1+bθc)=0.6×23857.2×（250−8.21）1000×（1+0.05×30）=1384.42 kg/d（污泥增长系数：a=0.6，污泥自身氧化率：b=0.05，Lr为去除的BOD5浓度。
氧化沟设计计算
氧化沟设计计算1.1功能描述氧化沟（Oxidation ditch ）为传统活性污泥法的变形工艺，其曝气池呈封闭的沟渠型，污水和活性污泥混合液在渠内呈循环流动，提高废水的水力停留时间，同时具有脱氮除磷的功能。
目前氧化沟的类型主要有Carrusal2000、orbal 、改良式环型氧化沟等。
目前我们主要运用配备射流曝气系统的改良式环型氧化沟。
1.2设计要点（1） 容积确定V （m 3）fNw Ne Se Sa Q V ⨯⨯-⨯=)( 式中：Q ——设计水量， m 3/d ；Nw ——混合液MLSS 污泥浓度（kg/m 3），取2.5-4.0 kg/m 3，设计一般为3.0kg/m 3Ne ——BOD 5-泥负荷，0.1-0.2(kgBOD 5/kgMLSS·d),设计一般为0.12Sa ——进水BOD 5浓度， mg/L ； Se ——出水BOD 5浓度， mg/L ；f ——混合液中MLVSS 与总悬浮固体浓度的比值，一般为0.7-0.8，设计为0.75。
（2） 氧化沟尺寸A. 氧化沟高度H （m ）改良式环型氧化沟设计有效高度H 0为7m ，超高0.6m ，则氧化沟高度H=7.6m ；B. 氧化沟宽度B 、长度L （m ）)414.3(20B L B H V ⋅+⋅= B L ⨯=2.2式中：H 0 ——氧化沟的有效高度，m ；B ——氧化沟的宽度（即为圆弧直径），m ；L ——氧化沟的总长度，m 。
一般取为氧化沟宽度的2.2倍。
C. 氧化沟导流墙设计氧化沟导流墙设置于沟的两头，与氧化沟外墙同心，起到导流作用，导流墙的直径D=B/2；设置厚度为0.3m ，高度一般超出氧化沟0.2～0.3m ；D. 氧化沟隔流墙设计隔流墙长度：L 0(m)=L-B（3） 射流曝气系统（FAS-Jet-20型）射流曝气器数量N 计算，设计每0.5m 布置一套射流曝气器（沿宽度方向），则：5.02B N ⨯=（套）； 表1 FAS-Jet-20型的技术参数 型号参数FAS-Jet-20型 循环流量（m 3/h ）20 供气量（m 3/h ）60 充氧量（kgO 2/h ）18.4 工作水深（m ）4~8（4） 鼓风机选型氧化沟鼓风机设备选取一般2用1备，共3台。
氧化沟(改)计算
1. 基 本 数 据1.1 流 量日 平 均 流 量 Qav =cu m / d 日 最 小 流 量 Qmin = cu m / d日 变 化 系 数 Kz = 日 最 大 流 量 Qmax = #NAME?cu m / d设 计 日 流 量 Q = 90000cu m / d1.3 参 数 选 取1.3.1 运 行 参 数△ 生 物 池 中 活 性 污 泥 浓 度 Xvss = △挥发活性组份比例 fvss = ( 一 般 0.7 ~ 0.8 )△ 混 合 液 回 流 比 R =1.3.2 碳 氧 化 工 艺 参 数△ 污 泥 理 论 产 泥 系 数 Y = △20℃ 时污泥自身氧化系数 Kd20 =( 范 围 0.04 ~ 0.075 , 一 般 0.06 )1.3.3 硝 化 工 艺 参 数△ 好 氧 池 中 溶 解 氧 浓 度 DO = △ NH4-N 的 饱 和 常 数 12 ℃ KN = 10^( 0.051 * T - 1.158 ) = △ 硝 化 菌 理 论 产 率 系 数 Yn = △20℃时硝化菌自身氧化系数 KdN20 = △ 氧 的 饱 和 常 数 Ko =1.3.4 反 硝 化 工 艺 参 数△ 在 20℃ 时 的 反 硝 化 速 率△ 厌 氧 池 溶 解 氧 浓 度 DOn =1.3.5 除 磷 工 艺 参 数 △氧 化 沟 生 物 处 理 池 设 计 计 算2 好 氧 池 设 计 计 算 ( 按 低 温 情 况 计 算 )2.1 参 数 修 正污 水 的 最 低 平 均 水 温 Tmin =12 ℃△ 污 泥 自 身 氧 化 系 数 Kd 修 正Kd(Tmin) = Kd20 * 1.05 ^ ( Tmin - 20) = 0.041 1 / d△ 硝 化 菌 自 身 氧 化 系 数 Kd N 修 正KdN(Tmin) = KdN20 * 1.05 ^ ( Tmin - 20) = 0.027 1 / d2.2 选取设计泥龄 tc =15d△ BOD5 表 观 产 率 系 数Yobs = Y / ( 1 + Kd * tc )=0.37 mgVSS / mgBOD52.3 排泥量计算△ 污 泥 有 机 部 分 产 量 X B,H = Yobs * ( So - Se ) * Q / 1000 =4698.12 kg / d△ 污 泥 惰 性 部 分 产 量 X I = SSo * Q * (1-f V) / 1000 =13500.00 kg / d△ 污 泥 硝 化 部 分 产 量 X B,A=Yn*(NH0-Nhe)*Q/(1000*(1+tc*KdN))=240.0 kg / d△ 内 源 衰 减 残 留 物 量 X B = f P * Yd * tc * X B,H =572.38 kg / d△ 剩 余 活 性 污 泥 总 量 X T = X I + X B,H + X B,A + X B =19.01△ 活 性 污 泥 中 MLVSS 比 例 fvss= ( X B,H + X B,A + X B ) / X T =28.99%△ 活 性 污 泥 产 率= X T / [ Q * ( So - Se ) / 1000 ] = 1.51kgSS/kgBOD2.3 好氧池容积计算△ 设 计 好 氧 池 中 污 泥 浓 度(MLSS) =5000mg / l△ 设 计 好 氧 池 中 活 性 污 泥 浓 度(MLVSS) =△ 好 氧 池 总 池 容 V =(tc*X T) / (MLSS/1000) =3△ 好 氧 池 水 力 停 留 时 间 HRT = 24 * V/Q =15.21hr =0.63d2.4 参数校核△ MLSS 污泥负荷 = Q * ( So ) / ( V * MLSS ) =0.047kgBOD/kgMLSS△ MLVSS 污泥负荷 = Q * (So) /(V * MLSS * fvss) =0.163kgBOD/kgMLVSS2.5 污 泥 体 积取 活 性 污 泥 含 水 率 p =99.3%污 泥 浓 度 Nw =7.0kg/m3污 泥 体 积 Vs = W/Nw =2716m3/d =53.88l/s (14 hr)99.20%2376.3169.7447.194.00%316.822.63 6.380.00%95.1 6.79 1.9每公斤干泥加混凝剂 PAM0.004kgPAM/kg干泥加药量76.0kg/d = 5.432kg/h2.6 生物池容积计算2.6.1 Carrousel 氧化沟 2.6.2 Orbal氧化沟设计水深 H1=4m 超高 H2= 1.0m设计水深 H1=系列数 S=3系列系列数 S=单渠道宽度 B1 =9.0m单渠道宽度 B1 =单系列好氧区面积A1=4752.6m2单池好氧区面积A1=单系列好氧区长度L1=528.1m单系列好氧区长度L1=曲线段长度 L2=84.8m曲线段长度 L2=直线段长度 L3=443.25m直线段长度 L3=单池分格数 N =4格单池分格数 N =单池直线段长度 L4=110.8m 取 L4=113.5m单池直线段长度 L4=设计氧化沟超高 H2= 1.0m设计氧化沟超高 H2=氧化沟总高 H=5m氧化沟总高 H=设纵向总池壁厚 B2=2m设纵向总池壁厚 B2=设横向总池壁厚 B3= 1.5m设横向总池壁厚 B3=氧化沟尺寸 L×W×H=3-142×38×5m氧化沟尺寸 L×W×H=有效容积 W'=19397.6m3 总有效容积V'=58192.88m3有效容积 W'=单池总容积 W=24247.04m3 总池容积V=72741.11m3池总容积 W=厌氧池尺寸 L×W×H=3-38×9×5m2.7 二沉池辐流式沉淀池设计水深 H1=系列数 S=设计有效水深 H1= 3.5m单渠道宽度 B1 =设计超高 H2=0.5m单池好氧区面积A1=设计缓冲层高度 H3=0.5m单系列好氧区长度L1=设计污泥层高度 H4=0.5m曲线段长度 L2=沉淀池池边高度 H=5m直线段长度 L3=设计沉淀池直径 D=35m单池分格数 N =设计初沉池数量6座单池直线段长度 L4=平均流量时表面负荷q=0.65m3/m2.h设计规范 0.5~0.75 m3/m2.h设计氧化沟超高 H2=平均流量时停留时间t= 5.39h设计规范 1.5~2.5 h氧化沟总高 H=二沉池尺寸3－Φ35×5.0m设纵向总池壁厚 B2=峰值流量时表面负荷q=#NAME?m3/m2.h设横向总池壁厚 B3=峰值流量时停留时间t=#NAME?h氧化沟尺寸 L×W×H=固体负荷校核 q2' =155.9kg/m3.d设计规范 <150 kg/m2.d有效容积 W'=池总容积 W=3 厌 氧 池 设 计 计 算△ 设 计 厌 氧 池 个 数 N =3个△ 按水力停留时间1小时设计厌氧池 V =1250m3/座4 厌 氧 池 设 计 计 算 ( 按 低 温 情 况 计 算 )4.1 参 数 修 正4.2 厌 氧 区 容 积 Vp = Q * tan / 24 =厌氧区名义水力停留时间 tan =4.3 厌氧区实际水力停留时间 tant = 24 * Vp / [(1+r) * Q] =0.4 hr( 满 足 要 求 )4.4 厌 氧 区 释 放 出PO4－P 浓 度 CP1△ PO4-P 释 放 速 率 系 数 kp = 0.0236 * So - 0.036 = 3.50mgP/gMLSS*hr △ CP1 = CPo + kp * tant * X / 1000 =#REF! mg / l4.5 好 氧 区 出 水 PO4－P 浓 度 CP2△ PO4-P 吸 收 速 率 系 数 ku , 取0.5 l / gMLSS*hr△ 好 氧 区 实 际 水 力 停 留 时 间 t2 = t / (1 + r + R) =#REF! hr△ 由 公 式 ln( Cp1 / Cp2) = ku * X * t2 / 1000得 : Cp2 = Cp1 * exp( - ku * X * t2 /1000) =#REF! mg/l4.6 校 核 好 氧 区 出 水 总 磷 浓 度 TPeTPe = ( CP2 + 0.055 ) / 0.671 =#REF! mg/l4.7 校 核 污 泥 含 磷 率 PxPx = ( TPo - TPe ) * Q / ( W * 1000) =#REF!基 本 满 足 要 求5 需 氧 量 计 算5.1 有 机 物 碳 化 需 氧 量 O2－cO2-c = 1.47 * Q * (So-Se) / 1000 - 1.42*(X B,H+X B) =11037.9 kgO2 / d式 中：<> BODu/BOD5 = 1.47<> 理 论 上 微 生 物 自 身 氧 化 的 好 氧 量 1.42 kgO2/kgVSS5.2 硝 化 需 氧 量 O2-nO2-n = 4.6 * [ Q * ( TNo - Ne ) - 0.12 * ( X B,H + X B ) ] =15658.6 kgO2 / d式 中：<> 微 生 物 细 胞 中 N 的 比 例 为 14 / 113 = 0.12 kgN / kgVSS5.3 反 硝 化 可 利 用 氧 O2-dnO2-dn = 2.85 * [ Q * ( TNo - TNe ) / 1000 - 0.12*W1*fvss ] =0.000 kgO2 / d( TNe 使 用 要 求 值30mg/l )5.4 总 需 氧 量 O2 = O2_c + O2_n - O2_dn =26696.5kgO2/d =26.7 tO2/d5.5 去 除 每 公 斤 BOD5 的 需 氧 量 = O2 * 1000 / [ Q * ( So - Se )] = 2.12kgO2/kgBOD6 曝 气 器 计 算6.1 基 础 数 据6.1.1 实际传氧速率N (AOR)26696.5kgO2/d =1112.4kgO2/h6.1.2 污水剩余DO 值 (DO)2.0mg/L 6.1.3 标准状态下清水中饱和溶解氧 (C S ,20度)9.17mg/L 6.1.4 当地海拔高度600m6.1.5 当地大气压P a (kPa) (见给排水手册一P81页)9.6mH2O =94.08Kpa6.1.6 污水温度(T)高温24度低温6.1.7 T 温度时清水饱和溶解氧 (简明排水设计手册P6页)8.53mg/L6.1.8 T 、P a 时清水饱和溶解氧 (C SW )7.926.2 计 算N 0/(P×η)η)－C 0)×1.024(T －20)/C0=f×N0/(0.3E A )E A )/79+21(1－E A(O t /42+P b /2P a )8.接触池8.1池容取接触时间 t' =30min接触池容积 V' =1875m3取接触池数 n' =2座取接触池深 h = 5.0m取单接触池宽W =10m设计单接触池长L =23.4m 取 L=度 接触池实际容积 V =2000m3mg/L8.2 出水加氯量取每方水加液氯5g Cl2/t水出水加氯量为450kg Cl2/d =N0×(β。
(完整版)卡鲁塞尔氧化沟设计计算
卡罗塞尔氧化沟.1设计参数1) 氧化沟座数：1座2) 氧化沟设计流量：max Q =183 L/s3) 进水水质：5BOD =220 mg/LCOD=300 mg/LSS=300 mg/L3NH -N ≤35 mg/LT-P=4 mg/LT-N=30 mg/L4) 出水水质：5BOD ≤20 mg/LCOD ≤60 mg/LSS ≤20 mg/L3NH -N ≤8 mg/LT-P ≤1 mg/LT-N ≤20 mg/L5) 最不利温度：T= 100C6) 污泥停留时间：d Q c =7) MLSS=8) f=9) 反应池中的溶解氧浓度：10) 氧的半速常数：11) 污泥负荷：12) 水流速：.2计算.2.1碱度平衡计算（1）由于设计的出水BOD ，为20mg/L ，处理水中非溶解性5BOD ,值可用下列公式求得，此公式仅适用于氧化沟。
f BOD 5 = 0.7)e 1(42.15-0.23e ⨯-⨯⨯⨯C= 0.7 ⨯ 20 ⨯1.42 (5-0.23e 1⨯-)=13.6 m g / L式中 e C —出水中5BOD 的浓度 mg/L因此，处理水中溶解性 5BOD 为: 20-13.6=6.4 mg/L（2）采用污泥龄20d ，则日产泥量据公式/921kg = d式中 Q —氧化沟设计流量 m ³/s ；a---污泥增长系数，一般为0.5~0.7，这里取0.6；b---污泥自身氧化率，一般为0.04~0.1，这里取0.06；t L ---)(e 0L L -去除的5BOD 浓度 mg/L ；m t --污泥龄 d ；0L ---进水5BOD 浓度 mg/L ；e L ---出水溶解性5BOD 浓度 mg/L ；一般情况下，设其中有12.4％为氮，近似等于TKN 中用于合成部分为： 0.124⨯921=114.22 kg/d即：TKN 中有2.72.158********.114=⨯mg/L 用于合成。
氧化沟(改)计算
1. 基 本 数 据1.1 流 量日 平 均 流 量 Qav =cu m / d 日 最 小 流 量 Qmin =cu m / d日 变 化 系 数 Kz = 日 最 大 流 量 Qmax = #NAME?cu m / d设 计 日 流 量 Q = 90000cu m / d1.3 参 数 选 取1.3.1 运 行 参 数△ 生 物 池 中 活 性 污 泥 浓 度 Xvss =△挥发活性组份比例 fvss =( 一 般 0.7 ~ 0.8 )△ 混 合 液 回 流 比 R =1.3.2 碳 氧 化 工 艺 参 数△ 污 泥 理 论 产 泥 系 数 Y = △20℃ 时污泥自身氧化系数 Kd20 =( 范 围 0.04 ~ 0.075 , 一 般 0.06 )1.3.3 硝 化 工 艺 参 数μ △ 好 氧 池 中 溶 解 氧 浓 度 DO = △ NH4-N 的 饱 和 常 数 12 ℃ KN = 10^( 0.051 * T - 1.158 ) = △ 硝 化 菌 理 论 产 率 系 数 Yn = △20℃时硝化菌自身氧化系数 KdN20 = △ 氧 的 饱 和 常 数 Ko =1.3.4 反 硝 化 工 艺 参 数△ 在 20℃ 时 的 反 硝 化 速 率△ 厌 氧 池 溶 解 氧 浓 度 DOn =1.3.5 除 磷 工 艺 参 数氧 化 沟 生 物 处 理 池 设 计 计 算△2 好 氧 池 设 计 计 算 ( 按 低 温 情 况 计 算 )2.1 参 数 修 正污 水 的 最 低 平 均 水 温 Tmin =12 ℃△ 污 泥 自 身 氧 化 系 数 Kd 修 正Kd(Tmin) = Kd20 * 1.05 ^ ( Tmin - 20) = 0.041 1 / d△ 硝 化 菌 自 身 氧 化 系 数 Kd N 修 正KdN(Tmin) = KdN20 * 1.05 ^ ( Tmin - 20) = 0.027 1 / d2.2 选取设计泥龄 tc =15d△ BOD5 表 观 产 率 系 数Yobs = Y / ( 1 + Kd * tc )=0.37 mgVSS / mgBOD52.3 排泥量计算△ 污 泥 有 机 部 分 产 量 X B,H = Yobs * ( So - Se ) * Q / 1000 =4698.12 kg / d△ 污 泥 惰 性 部 分 产 量 X I = SSo * Q * (1-f V) / 1000 =13500.00 kg / d△ 污 泥 硝 化 部 分 产 量 X B,A=Yn*(NH0-Nhe)*Q/(1000*(1+tc*KdN))=240.0 kg / d△ 内 源 衰 减 残 留 物 量 X B = f P * Yd * tc * X B,H =572.38 kg / d△ 剩 余 活 性 污 泥 总 量 X T = X I + X B,H + X B,A + X B =19.01△ 活 性 污 泥 中 MLVSS 比 例 fvss= ( X B,H + X B,A + X B ) / X T =28.99%△ 活 性 污 泥 产 率= X T / [ Q * ( So - Se ) / 1000 ] = 1.51kgSS/kgBOD2.3 好氧池容积计算△ 设 计 好 氧 池 中 污 泥 浓 度(MLSS) =5000mg / l△ 设 计 好 氧 池 中 活 性 污 泥 浓 度(MLVSS) =△ 好 氧 池 总 池 容 V =(tc*X T) / (MLSS/1000) =3△ 好 氧 池 水 力 停 留 时 间 HRT = 24 * V/Q =15.21hr =0.63d2.4 参数校核△ MLSS 污泥负荷 = Q * ( So ) / ( V * MLSS ) =0.047kgBOD/kgMLSS△ MLVSS 污泥负荷 = Q * (So) /(V * MLSS * fvss) =0.163kgBOD/kgMLVSS2.5 污 泥 体 积取 活 性 污 泥 含 水 率 p =99.3%污 泥 浓 度 Nw =7.0kg/m3污 泥 体 积 Vs = W/Nw =2716m3/d =53.88l/s (14 hr)99.20%2376.3169.7447.194.00%316.822.63 6.380.00%95.1 6.79 1.9每公斤干泥加混凝剂 PAM0.004kgPAM/kg干泥加药量76.0kg/d = 5.432kg/h2.6 生物池容积计算2.6.1 Carrousel 氧化沟 2.6.2 Orbal氧化沟设计水深 H1=4m 超高 H2= 1.0m设计水深 H1=系列数 S=3系列系列数 S=单渠道宽度 B1 =9.0m单渠道宽度 B1 =单系列好氧区面积A1=4752.6m2单池好氧区面积A1=单系列好氧区长度L1=528.1m单系列好氧区长度L1=曲线段长度 L2=84.8m曲线段长度 L2=直线段长度 L3=443.25m直线段长度 L3=单池分格数 N =4格单池分格数 N =单池直线段长度 L4=110.8m 取 L4=113.5m单池直线段长度 L4=设计氧化沟超高 H2= 1.0m设计氧化沟超高 H2=氧化沟总高 H=5m氧化沟总高 H=设纵向总池壁厚 B2=2m设纵向总池壁厚 B2=设横向总池壁厚 B3= 1.5m设横向总池壁厚 B3=氧化沟尺寸 L×W×H=3-142×38×5m氧化沟尺寸 L×W×H=有效容积 W'=19397.6m3 总有效容积V'=58192.88m3有效容积 W'=单池总容积 W=24247.04m3 总池容积V=72741.11m3池总容积 W=厌氧池尺寸 L×W×H=3-38×9×5m2.7 二沉池辐流式沉淀池设计水深 H1=系列数 S=设计有效水深 H1= 3.5m单渠道宽度 B1 =设计超高 H2=0.5m单池好氧区面积A1=设计缓冲层高度 H3=0.5m单系列好氧区长度L1=设计污泥层高度 H4=0.5m曲线段长度 L2=沉淀池池边高度 H=5m直线段长度 L3=设计沉淀池直径 D=35m单池分格数 N =设计初沉池数量6座单池直线段长度 L4=平均流量时表面负荷q=0.65m3/m2.h设计规范 0.5~0.75 m3/m2.h设计氧化沟超高 H2=平均流量时停留时间t= 5.39h设计规范 1.5~2.5 h氧化沟总高 H=二沉池尺寸3－Φ35×5.0m设纵向总池壁厚 B2=峰值流量时表面负荷q=#NAME?m3/m2.h设横向总池壁厚 B3=峰值流量时停留时间t=#NAME?h氧化沟尺寸 L×W×H=固体负荷校核 q2' =155.9kg/m3.d设计规范 <150 kg/m2.d有效容积 W'=池总容积 W=3 厌 氧 池 设 计 计 算△ 设 计 厌 氧 池 个 数 N =3个△ 按水力停留时间1小时设计厌氧池 V =1250m3/座4 厌 氧 池 设 计 计 算 ( 按 低 温 情 况 计 算 )4.1 参 数 修 正4.2 厌 氧 区 容 积 Vp = Q * tan / 24 =厌氧区名义水力停留时间 tan =4.3 厌氧区实际水力停留时间 tant = 24 * Vp / [(1+r) * Q] =0.4 hr( 满 足 要 求 )4.4 厌 氧 区 释 放 出PO4－P 浓 度 CP1△ PO4-P 释 放 速 率 系 数 kp = 0.0236 * So - 0.036 = 3.50mgP/gMLSS*hr △ CP1 = CPo + kp * tant * X / 1000 =#REF! mg / l4.5 好 氧 区 出 水 PO4－P 浓 度 CP2△ PO4-P 吸 收 速 率 系 数 ku , 取0.5 l / gMLSS*hr△ 好 氧 区 实 际 水 力 停 留 时 间 t2 = t / (1 + r + R) =#REF! hr△ 由 公 式 ln( Cp1 / Cp2) = ku * X * t2 / 1000得 : Cp2 = Cp1 * exp( - ku * X * t2 /1000) =#REF! mg/l4.6 校 核 好 氧 区 出 水 总 磷 浓 度 TPeTPe = ( CP2 + 0.055 ) / 0.671 =#REF! mg/l4.7 校 核 污 泥 含 磷 率 PxPx = ( TPo - TPe ) * Q / ( W * 1000) =#REF!基 本 满 足 要 求5 需 氧 量 计 算5.1 有 机 物 碳 化 需 氧 量 O2－cO2-c = 1.47 * Q * (So-Se) / 1000 - 1.42*(X B,H+X B) =11037.9 kgO2 / d式 中：<> BODu/BOD5 = 1.47<> 理 论 上 微 生 物 自 身 氧 化 的 好 氧 量 1.42 kgO2/kgVSS5.2 硝 化 需 氧 量 O2-nO2-n = 4.6 * [ Q * ( TNo - Ne ) - 0.12 * ( X B,H + X B ) ] =15658.6 kgO2 / d式 中：<> 微 生 物 细 胞 中 N 的 比 例 为 14 / 113 = 0.12 kgN / kgVSS5.3 反 硝 化 可 利 用 氧 O2-dnO2-dn = 2.85 * [ Q * ( TNo - TNe ) / 1000 - 0.12*W1*fvss ] =0.000 kgO2 / d( TNe 使 用 要 求 值30mg/l )5.4 总 需 氧 量 O2 = O2_c + O2_n - O2_dn =26696.5kgO2/d =26.7 tO2/d5.5 去 除 每 公 斤 BOD5 的 需 氧 量 = O2 * 1000 / [ Q * ( So - Se )] = 2.12kgO2/kgBOD6 曝 气 器 计 算6.1 基 础 数 据6.1.1 实际传氧速率N (AOR)26696.5kgO2/d =1112.4kgO2/h6.1.2 污水剩余DO 值 (DO)2.0mg/L 6.1.3 标准状态下清水中饱和溶解氧 (C S ,20度)9.17mg/L 6.1.4 当地海拔高度600m6.1.5 当地大气压P a (kPa) (见给排水手册一P81页)9.6mH2O =94.08Kpa6.1.6 污水温度(T)高温24度低温6.1.7 T 温度时清水饱和溶解氧 (简明排水设计手册P6页)8.53mg/L6.1.8 T、P a 时清水饱和溶解氧 (C SW )7.926.2 计 算N 0/(P×η)η)－C 0)×1.024(T －20)/C S0=f×N0/(0.3E A )－E A )/79+21(1－E A )(O t /42+P b /2P a )8.接触池8.1池容取接触时间 t' =30min接触池容积 V' =1875m3取接触池数 n' =2座取接触池深 h = 5.0m取单接触池宽W =10m设计单接触池长L =23.4m 取 L=度 接触池实际容积 V =2000m3mg/L8.2 出水加氯量取每方水加液氯5g Cl2/t水出水加氯量为450kg Cl2/d =N0×(β。
de氧化沟设计计算
de氧化沟设计计算摘要：I.氧化沟设计计算的概述- 氧化沟的定义和作用- 氧化沟设计计算的目的和重要性II.氧化沟设计计算的步骤- 确定设计流量和水质参数- 选择合适的氧化沟类型- 设计氧化沟的横截面形状和尺寸- 计算氧化沟的水力停留时间和污泥停留时间- 设计氧化沟的进出水口和曝气系统- 考虑氧化沟的防腐蚀和保温措施III.氧化沟设计计算的实例分析- 以某实际工程项目为例，介绍氧化沟设计计算的具体过程- 分析该实例中氧化沟设计的优点和不足之处IV.氧化沟设计计算的注意事项- 氧化沟设计中需要考虑的一些关键因素- 氧化沟设计中可能出现的问题和解决方法正文：I.氧化沟设计计算的概述氧化沟是一种常用的城市污水处理设施，它通过微生物降解有机污染物，使污水得到净化。
氧化沟设计计算是为了确定合适的氧化沟设计参数，以保证污水得到有效处理。
在进行氧化沟设计计算时，需要考虑设计流量、水质参数、氧化沟类型、横截面形状和尺寸、水力停留时间和污泥停留时间等因素。
II.氧化沟设计计算的步骤氧化沟设计计算主要包括以下几个步骤：1.确定设计流量和水质参数：根据污水的来源和处理要求，确定氧化沟的设计流量和水质参数。
2.选择合适的氧化沟类型：根据污水的特性和处理要求，选择合适的氧化沟类型，如合流氧化沟、分流氧化沟等。
3.设计氧化沟的横截面形状和尺寸：根据氧化沟类型和处理要求，设计合适的氧化沟横截面形状和尺寸。
4.计算氧化沟的水力停留时间和污泥停留时间：根据氧化沟的横截面形状和尺寸、设计流量等因素，计算氧化沟的水力停留时间和污泥停留时间。
5.设计氧化沟的进出水口和曝气系统：根据氧化沟的横截面形状和尺寸、设计流量等因素，设计氧化沟的进出水口和曝气系统。
6.考虑氧化沟的防腐蚀和保温措施：根据污水的特性和处理要求，考虑氧化沟的防腐蚀和保温措施。
III.氧化沟设计计算的实例分析以某实际工程项目为例，介绍氧化沟设计计算的具体过程。
该项目为某城市污水处理厂的氧化沟设计，设计流量为10000m/d，水质参数如下：CODCr 200mg/L，BOD5 100mg/L，SS 50mg/L。
污水处理厂氧化沟工艺设计计算
污水处理厂氧化沟工艺设计计算
1.确定设计指标：
首先，需要确定进水水量和水质指标。
通常情况下，进水水量可以根据区域人口数量和单位日排污量估算得出，水质指标一般为化学需氧量（COD）、生化需氧量（BOD）、总悬浮固体（TSS）等等。
2.确定氧化沟工艺类型：
根据进水水质和要求，确定采用哪种氧化沟工艺。
常见的工艺有混合液氧化沟、厌氧-好氧氧化沟、序批式氧化沟等。
3.计算氧化沟尺寸：
根据设计指标和工艺类型，可以计算出氧化沟的尺寸。
主要包括氧化沟的长度、宽度、水深等参数。
根据水力停留时间、氧化沟流量和效果要求等进行计算。
4.计算进水排水管道尺寸：
根据进水量和设计指标，计算进水管道和排水管道的尺寸。
主要包括进水口直径、进水管道长度、排水口直径、排水管道长度等。
5.计算氧化沟内生物负荷：
根据水质指标和设计指标，可以计算出氧化沟内的生物负荷。
主要包括COD负荷、BOD负荷、氮负荷等等。
6.计算氧化沟投加药剂量：
根据水质指标和设计指标，可以计算出氧化沟投加的药剂量。
常见的药剂包括氧化剂、调节剂、消毒剂等。
根据需要进行计算。
7.计算污泥处理量：
根据设计指标和工艺类型，可以计算出污泥的产生量和处理量。
主要包括污泥浓度、容积、产率等等。
综上所述，污水处理厂氧化沟工艺设计计算是根据进水水量、水质及要求制定适当的氧化沟工艺设计方案。
通过计算氧化沟尺寸、进水排水管道尺寸、生物负荷、投加药剂量以及污泥处理量等参数，保证污水处理工艺的高效性和可靠性。
同时，还要考虑环保要求和经济效益，确保设计方案的可行性。
氧化沟设计计算
氧化沟设计计算：1、氧化沟总容积计算：1）、碳氧化、氮消化区容积计算1V =)1()(C d o C K X S S Q Y θθ+-)(4.16383)30055.01(4000)20200(670003048.03m =⨯+⨯-⨯⨯⨯= 2）反硝化区容积①反硝化区脱氮量W 计算W=Q (O N -e N )-0.124Y Q Lr=50000*（40-12）/1000-0.124*0.48*50000*180/1000=864.32② 反硝化区所需污泥量(20)()(20) 1.08T DN T DN V V -=⨯ (1220)0.0351.080.019DN V -=⨯= 864.3245490.530.019D N WG kg V ===③反硝化区容积 3245490.5311372.634G V m X === ④氧化沟总容积 12316383.4011372.6350465.510.55V VV m K ++=== 氧化沟分二组，则每组三沟式氧化沟容积为V/2 V ’= V/2=25232.755m 3氧化沟水深取H=3.5m ，则每组氧化沟平面面积为S ’=V ’/H=25232.755/3.5=7209.36m 2三沟中的每条沟的平面面积为S1’=S ’/3=7209.36/3=2403.12m 2取氧化沟为矩形断面，且单沟宽B=6m ，则单沟长11'2403.12400.526S L m B === 2、 剩余污泥量计算c d K Y Q L rXw θ+=163.130055.011000000/180*50000*48.0=⨯+=3、 水力停留时间2450465.5118.08()500001.34Vt h Q ⨯===⨯ 4、 污泥负荷[]5()50000*1.34*1800.075/50465.51*4000*0.8o Q S Se N kgBO D kgM LSS d XvV -===∙两种工艺的计算比较由上面可以看出：氧化沟工艺总的有效体积为50465.51m3，SBR 处理工艺总的有效体积为6979.17 m3.。
氧化沟计算
3.3.3 carrousel 氧化沟假设沉砂池出水BOD =200mg/L ，氧化沟出水BOD =20mg/L 。
图6 氧化沟计算图（1）氧化沟所需容积V设污泥负荷N S =0.06kgBOD 5/(kgMLSS·d)污泥回流比R =100%，污泥回流浓度X R =6000mg/L （6kg/m 3）混合液污泥浓度()2006000100%3100/11100%R ss X R X mg l R +⨯+⨯===++氧化沟所需容积 30()60000(20020)58065()0.063100e s Q L L V m N X -⨯-===⨯ （2）氧化沟平面尺寸的确定设池数为两个，则每个池子的容积V 0为：V=V/2=0.5×58065=29032(m 3)设池宽w =13m ，池深h =4.5m ，超高h 1=0.5m （采用曝气转碟曝气），则池长为220329032313 4.53313132()4413 4.5V w h l w m wh ππ--⨯⨯=+=+⨯=⨯⨯所以氧化沟的工艺尺寸为：132m （长）×52m （宽）×5m （高）×2（池数）（3）校核氧化沟有效容积：()'23643328926()V l w wh w h m π⎡⎤=-+=⎣⎦BOD-SS 负荷：05()600001800.06kgBOD /(kgMLSS?d)580653100e s Q L L N VX -⨯===⨯=0.06kgBOD 5/(kgMLSS·d)（在0.03~0.15范围之间）容积负荷：330560000200100.21/()58065V QL N kgBOD m d V -⨯⨯===（在0.2~0.4范围之间）水力停留时间：24245806523.2()60000V T h Q ⨯===（在10~48小时之间）污泥回流比：3100200 1.060003100R X ss R X X --===--（在50%~100%之间）污泥龄：58065310015()20060000C VX t d ss Q ⨯===⨯⨯（在10~20天去除BOD 并消化）（4）曝气设备必要需氧量（SOR ）设去除1kgBOD 需氧2kg ，则每天实际需氧量AOR=L r ×Q ×2=（200-20）×10-3×60000×2=21600kg/d标准条件下必须的供氧量（SOR ） ()2076011.024()24swt S A AOR C SOR C C p αβ-=⨯⨯-2020216008.8476011210(/)1.0240.93(0.978.84 1.5)76024kg h -⨯=⨯⨯=⨯⨯⨯-C SW =8.84mg/L ，C S =8.84mg/L （假设水温为20℃），C A =1.5mg/L ；α、β—修正系数，利用延时曝气法α=0.93，β=0.97；P —当地大气压强，P =760mmHg 。
氧化沟计算设计
问题：比较具有除P 脱氮功能的城市污水二级处理工艺，以50000m ³/d 规模为例，分组按确定工艺完成工艺设计计算，对照两个标准与规范，核算相应指标。
答：处理水量Q=5万m 3/d ；进水水质BOD 为150mg/L ；COD 为300 mg/L ；SS 为250mg/L ；L mg TN L mg N NH /30,/304==-+。
处理要求出水达到国家一级(B)排放标准即 COD≤60 mg/L ，BOD 5≤20 mg/L ，SS ≤20mg/L ，L mg TN L mg N NH /20,/84≤≤-+。
三种方案优缺点比较如下表：本方案设计采用氧化沟，氧化沟分两座，每座处理水量Q=2.5万m3/d 。
下面是氧化沟工艺流程图。
氧化沟工艺流程图总污泥龄：20d MLSS=4000mg/L MLVSS/MLSS=0.7 MLVSS=2800mg/L污泥产率系数（VSS/BOD 5）Y=0.6kg /（kg.d ） (1)好氧区容积计算出水中VSS=0.7SS=0.7×20=14mg/LVSS 所需BOD=1.42×14（排放污泥中VSS 所需得BOD 通常为VSS 的1.42倍） 出水悬浮固体BOD 5=0.7×20×1.42×（1-e -0.23×5）=13.6 mg/ L 出水中溶解性Se=BOD 5＝20-13.6 mg/ L=6.4mg/L%.795%100150.461505=⨯-=去除率BOD好氧区容积：内源代谢系数Kd=0.0535.77467.04000)2005.01()4.6150(25000206.0)1()(m X c Kd c Se So YQ V V =⨯⨯⨯+-⨯⨯⨯=+-=θθ好氧停留时间 h h Q V t 7.4424250007746.5=⨯==好氧 校核：)/(17.05.77467.0400025000)4.6150()(5d kgMLVSS kgBOD V X Se So Q M F V ⋅=⨯⨯⨯--=好氧 满足脱氮除磷的要求。
氧化沟计算书
2.5氧化沟1、氧化沟分两组，远近期各建一组。
日变化系数：K d =1.3单组最大日平均时污水量：Q=13000m 3/d=542 m 3/h=0.15 m 3/s2、设计说明：选择循环曝气氧化沟。
氧化沟中的循环流量很大，进入沟中的原污水立即被大量的循环水所混合稀释，因此具有承受冲击负荷的能力，对不易降解的有机物也有较好的处理效果，不仅可满足BOD 、COD 、SS 的处理要求，还能实现除磷、脱氮的目的。
氧化沟内设底部管式曝气装置，曝气装置气源有鼓风机房内罗茨鼓风机供给。
每座池内设6台潜水搅拌推进器。
3、氧化沟设计规程（CECS112：2000）主要参数：含硝化和生物脱氮氧化沟的主要技术参数4、设计计算（根据城市污水生物脱氮除磷处理设计规程）a 、厌氧池容积：V p =24tpQ =24130002x ==1083m 3式中：Vp —压氧池容积（m 3）；tp —压氧池水力停留时间（h ），宜为1~2h ，取中值2h ； Q —最高日设计污水量（m 3/d ）b 、缺氧池容积：（根据城市污水生物脱氮除磷处理设计规程）V n =XK Xv）N N Q de te k ∆--12.0(001.0式中：10℃（最冷月平均水温）的脱氮速率：K de(10)=K de(20)1.08(t-20)式中：K de(20)—20℃的脱氮速率,0.03~0.06(kgNO 3/kgMLSS •d)，取中值0.045； =0.045x1.08(10-20) =0.045x0.463=0.02式中：排出生物反应池的微生物量：Xv ∆=)19.0(1000(0th dth h h e f b f Y b Y f ）S S Q +--θ式中：f —污泥产率修正系数,取0.8~0.9，取0.9，Y h —异养菌产率系数，取为0.6； b h —异养菌内源衰减系数，取为0.08； f t —温度修正系数，取为1.072（t-15）；d θ—反应池设计泥龄,25d ，=)072.108.0251072.16.008.09.06.0(9.01000)20180(13000)1510()1510(--+--x x x x x =1872（0.6-057.004.00305.0+）=1872（0.6-0.32）=524kgMLSS/d缺氧池容积V n =XK Xv）N N Q de te k ∆--12.0(001.0式中：N k —反应池进水总凯氏氮浓度（mg/L ）,N te —反应池出水总氮浓度（mg/L ）,X —-反应池内混合液悬浮固体平均浓度（gMLSS/L ）,=5.402.052412.0)2040(13000001.0x x x --=2190 m 3则缺氧池水力停留时间：T=2190x24/13000=4.04（h ）c 、好氧池容积：（根据城市污水生物脱氮除磷处理设计规程）V o =XY）S S Q d e 1000(0θ-污泥净产率系数： Y =)19.0(ii th dt h h h S Xf b f Y b Y f ψθ++-式中：ψ—反应池进水悬浮物固体中不可水解/降解的悬浮固体比例，取0.6,X i —-反应池进水中悬浮固体浓度（mg/L ）,=)1802206.0072.108.0251072.16.008.09.06.0(9.0)1510()1510(++---x x x x =)73.0097.00305.06.0(9.0+- =0.91∴好氧池容积V n =XY）S S Q d e 1000(0θ-=5.4100091.02520180(13000x x ）-=10516 m 3则好氧池水力停留时间：T=10516x24/13000=19.4（h ）d 、反应池总容积：V=V A +V D +V O =1083+2190+10516=13789 m 3总停留时间：T=V/Q=2+4+19.4=25.4he 、混合液回流量：（根据城市污水生物脱氮除磷处理设计规程）Q Ri =R kete de n Q N N XK V --1000式中：Vn--缺氧池容积(m 3), K de —脱氮速率,根据计算为0.02，X —-反应池内混合液悬浮固体平均浓度（gMLSS/L ）, N te —反应池出水总氮浓度（mg/L ）,N ke —反应池出水总凯氏氮浓度（mg/L ）,其中有机氮 约为2mg/L ，氨氮约为8mg/L ，故总凯氏氮浓度,为10mg/L ，Q-—回流污泥量（m 3/d ）, =13000%10010205.402.021901000x x x x --=19710-13000 =6710 m 3/df 、好氧池需氧量：（根据城市污水生物脱氮除磷处理设计规程）Q 2=0.001aQ(S i -S e )+b[0.001Q(N ki -N ke )-0.12W m ]-cW m -0.62b[0.001Q(N ti-N ke -N oe )-0.12W m ]=0.001x1.47x13000(180-20)+4.57x[0.001x13000x(40-20)-0.12x524]-1.42x524-0.62x4.57x[0.001x13000x(40-10-10)-0.12x524] =3057.6+900.8-744-558.5 =2656kgO 2/d根据室外排水规范P56，需氧量为1.1~1.8kgO 2/kgBOD 5，进行需氧量核算：(1.1~1.8)x10000x(0.18-0.02)=1760~2880 kgO 2/d符合要求。
de氧化沟设计计算
de氧化沟设计计算一、氧化沟概述氧化沟是一种常见的活性污泥处理技术，主要用于处理城市污水和工业废水。
它具有良好的处理效果、抗冲击负荷能力强、运行稳定等特点。
氧化沟的设计计算是确保其处理效果和运行稳定的关键，下面我们将详细介绍氧化沟的设计计算方法。
二、氧化沟设计计算方法1.设计参数在进行氧化沟设计计算时，首先需要确定一些关键参数，包括：水量、水质、水力停留时间、污泥浓度、污泥龄等。
这些参数将直接影响到氧化沟的处理效果和运行稳定性。
2.计算步骤（1）确定氧化沟的形状和尺寸。
氧化沟的形状有直线型、曲线型、复合型等，尺寸包括沟宽、沟深、沟长等。
（2）计算氧化沟的体积。
根据给定的水量、水力停留时间等参数，计算氧化沟的体积，以确保氧化沟有足够的处理能力。
（3）计算氧化沟的污泥浓度。
根据水质、污泥龄等参数，确定污泥浓度，以保证氧化沟内的生物降解反应顺利进行。
（4）计算氧化沟的曝气量。
根据氧化沟的体积、污泥浓度、水力停留时间等参数，计算所需的曝气量，以满足氧化沟内微生物对氧气的需求。
3.设计要点（1）确保氧化沟内水流速度适中，避免过快或过慢的水流对处理效果产生不良影响。
（2）合理设置曝气设备，使氧化沟内氧气分布均匀。
（3）设计合理的污泥回流系统，以保持氧化沟内污泥浓度稳定。
（4）设置监测系统，对氧化沟的运行情况进行实时监测，以便及时调整运行参数。
三、氧化沟施工与运行管理氧化沟的施工应严格按照设计图纸和相关规范进行，确保施工质量。
在运行管理过程中，要定期检查氧化沟的运行状况，如发现问题，应及时采取措施进行处理。
同时，要加强氧化沟的维护保养，延长其使用寿命。
四、氧化沟在我国的应用与发展前景氧化沟在我国得到了广泛的应用，取得了显著的环保效益。
随着环保意识的不断提高，氧化沟在我国的发展前景十分广阔。
未来，氧化沟技术将在以下几个方面取得突破：高效节能的曝气设备、智能化监测与控制、新型氧化沟设计等。
同时，氧化沟在工业废水处理、农村污水治理等领域的应用也将得到进一步拓展。
卡罗塞尔氧化沟计算
卡罗塞尔氧化沟：设计参数：其中污泥负荷Ls=0.05--0.15一、已知条件：1、设计流量：Q h /m 2125d /m 101.5334=⨯= 2、设计进水水质：BOD 浓度L /mg 300S a =，SS 浓度L /mg 280X =，（则）污水水温变化范围C 25~120，平均水温C 25o 3、设计出水水质：BOD 浓度L /mg 20S e =，SS 浓度L /mg 20X e =;考虑污泥稳定化：污泥产率系数60.0Y =，内源代谢系数040.0K d =，70.0XX f v ==二、设计计算：1、去除BOD ： L /mg 28020-300S -S S e a r ===L /mg 26020280X X X e r =-=-=2、总容积：33s e 0m 42000m 417558.309.0100020300212524X L 1000S S Q 24V ≈=⨯⨯-⨯⨯=-=）（）（ 校核污泥龄：）（）（c d v e 0c K 11000X S S QY 24V Φ+-Φ=解得：d 27c =Φ3、尺寸计算：取廊道的宽度为6m ，共6个廊道，即总宽度为B=36m 有效水深为h1=6m ， 超高取h2=0.5m ，中间分隔墙厚度为0.25m ；3个小半圆32211*1m 5426632r h 3V 3V ∏=⨯∏⨯⨯=∏== 1个大半圆3222m 1622182R V ∏=⨯∏=∏= 即：321m 4070V V =+ 其中矩形长度为m 6.1752164070-42000Bh V V V L 121==--=4、每组沟需氧量确定：（1）去除BOD 需氧量：VX b S -S Q a R 101+=）（ d /kgO 111714200066.21.0101020300101.55.02364=⨯⨯+⨯-⨯⨯=-- （2）采用表面机械曝气机时，所需的充氧量）（）（20T T sb )20(0024.1]C [R --=C RC S βα[]）（2025024.124.8195.085.017.911171--⨯⨯⨯= h /kg 17900=5、进水管和出水管计算:污泥回流比：R=40%进出水管流量：()()s m d m Q R Q /1377.0/119006101.54.0141334===⨯⨯+=⨯+= 进水水流速控制：V s m /1≤进出水管直径:m V Q d 51.0114.31377.066=⨯⨯==π 取0.60m 校核进出水管流速：s m A Q V /149.03.01377.02〈≈==π (合格)。
氧化沟设计计算公式表
25 ℃
15 ℃
100 mg/L mg碱度/mgNH4-
7.14 N氧化 mg碱度/mgNO3+-
3.57 N还原
0.2 mg/L
混合液浓度X＝ 曝气池出 水溶解氧 浓度 活性污泥 产率系数 Y＝
20℃时反 硝化速率 常数 qdn,20＝ 反硝化温 度校正系 数= 硝化反应 安全系数 K=
硝化所需 氧=
氧化沟工艺设计计算
设计处理水量Q＝
300 m3/d=
进水水质：
进水CODCr= BOD5=S0= TN= NH4+-N=
碱度SALK= SS=
1620 mg/L 840 mg/L 250 mg/L 180 mg/L 280 mg/L 180 mg/L
（一）设计参数：
12.50 m3/h
出水水质：
CODCr=
(4)硝化剩余污泥 NH4-N需氧量
D4=0.56×WV×f=
(5)总氧量 D=D1+D2-D3-D4=
254.17 218.7 33.76 16.79 422.31
kg/d
kg/d
R0
DCS (20) [ CS(T ) C] (T -20)
678.83
kg/d
7 污泥回流量计算
kg/d 按设定条件 X0=
5.5 m 22.5 m
4.00 d
4 碱度平衡计算
(1)硝化消耗碱度= (2)反硝化产生碱度=
(3)去除BOD5产生碱 度= (4)剩余碱度=
1030.25 mg/L 154.54 mg/L
71.4 mg/L 175.69 mg/L
5 实际需氧计算
(1)碳化需氧量
D1 Q(So Se) 1.42Wv= 0.68
氧化沟工艺设计计算及说明
氧化沟工艺设计计算及说明首先是氧化沟的尺寸确定。
氧化沟的尺寸要根据处理废水的水量和水质进行确定。
一般来说，氧化沟的设计每个截面的截面积为废水流量的1.5-2倍。
另外，氧化沟的深度一般为2-3米，以保证废水在沟内有足够长的停留时间进行处理。
其次是通气量的计算。
氧化沟的通气量是指单位时间内通入氧化沟中的氧气量。
通气量的计算可以按照负荷量的方法进行。
负荷量是指单位时间内单位面积废水的污染负荷，一般单位为kg/(m2·d)。
通气量的计算公式为Q=K·H·Y·A，其中Q为通气量，K为氧化底物的降解速率常数，H为溶解氧的扩散系数，Y为废水的有机物去除率，A为氧化沟的有效面积。
最后是填料的选择。
填料是氧化沟工艺中的重要组成部分，其主要作用是增加氧化沟的比表面积，提高废水的接触效果，增加微生物的附着面积。
常用的填料有蜂窝板、筛管和环形填料等。
填料的选择主要考虑填料的比表面积、孔隙率和耐受冲击负荷的能力。
氧化沟工艺的说明如下：废水首先经过预处理后进入氧化沟，通过通入空气来提供氧气，使废水中的有机物和氮磷等污染物被微生物降解。
废水在氧化沟中停留一定的时间，微生物通过吸附、分解和氧化等作用将有机物降解为二氧化碳和水。
经过氧化沟的处理后，废水中的有机物负荷和氮磷等污染物负荷得到有效的去除，出水达到排放标准。
综上所述，氧化沟工艺的设计计算主要包括氧化沟尺寸、通气量和填料的选择。
通过合理的设计和计算，可以确保废水得到有效地处理，达到排放标准。
当然，实际的设计还需要考虑具体的废水水质、流量和工艺要求等因素，在设计过程中还需充分考虑操作管理、功耗和投资等方面的问题。
DE氧化沟设计计算
第五节 DE 氧化沟一、设计参数1.污泥浓度：X=2500-4500mg/L ；2.污泥负荷：0.05-0.1kgBOD 5/kgMLSS ；3.污泥龄：15-30d 。
4.每千克BOD 需氧量：1.6-2.5kgO2/kgBOD 。
5.设计流量Q=100000m 3/d ，设四组，单组设计流量Q 单=0.289m 3/s 。
二、设计计算1.出水中溶解性BOD 5（ 设为0.7）mg/L76.668.0107.042.1)1()()(42.1523.01=⨯⨯⨯=-⨯⨯⨯=⨯-e T T V S ss ssssmg/L 24.376.610=-=S式中： S ——出水溶解性5BOD 浓度，mg/L 。
e S ——出水5BOD 浓度，mg/L 。
1S ——出水中SS 产生的5BOD ，mg/L 。
ss T ——剩余SS 浓度，mg/L 。
2.好氧区容积v X =ssssT V ×X=0.7×3500=2450mg/L 301m 45.33384)2005.01(45.2100000100024.31852045.0)1()(=⨯+⨯⨯⎪⎭⎫⎝⎛-⨯⨯=+-=c d v e c k X Q S S Y V θθ 式中： Y ——污泥产率系数，取0.45。
c θ——污泥龄，取20d 。
ssssT V 1S S S e -=S0——进水BOD 浓度。
v X ——挥发性污泥浓度。
d k ——内源代谢系数，取0.05。
X ——污泥浓度，取3500mg/L 。
3.好氧区停留时间h 92.711==QV t 4.剩余污泥量kg/d5.7082100041405.393701.0100000)77.018.018.0(100000)2005.0145.0)(01.0185.0(100000)1(1=-+=⨯-⨯-⨯+⨯+-⨯=-++∆=∆ecd QX QX k YS Q x θ 5.湿污泥量：设污泥含水率为99.3%P =/d m 5.56210000%)3.991(5.37371000)1(3=⨯-=⋅-∆=p x Q s每降解51kgBOD 所产生的干泥量5s 0/kgBOD kgD 42.0)100010185(1000005.7082)(=-⨯=-∆e S S Q x6.脱氮（1）需要氧化的N NH -3量N 1氧化沟产生的剩余污泥中含氮率为12.4%，则用于生物合成的氮N 0=12.4%×用于生物合成的剩余污泥量=12.4%×3937.5×1000001000=4.88mg/L031N N NH TN N 生物合成的氮出水进水---= =40-5-4.88 =30.12mg/L（2）需要脱氮量0N TN TN N r 生物合成的氮出水进水--= =40-15-4.88 =20.12mg/L（3）碱度平衡一般认为剩余碱度>100mg/L 时即可保持pH>7.2，生物反应能够进行,每氧化N mgNH -31消耗mg/L 14.7碱度, 每氧化1mg 5BOD 产0.1mg/L 碱度, 每还1mg N NO -3产生3.57mg/L 碱度, 原水碱度一般在280mg/L 。
氧化沟计算书(施工图)
*剩余污泥计算
x YQ(So Se) KdVXv fQ(SSo SSe)
污泥产率系数Y 污泥内源呼吸系数Kd15 污泥转换率f 单组 其中产生代谢污泥： 两组（2万吨)干污泥 99.2%污泥体积 ΔXv kg/d m3/h 规范值0.3-0.6 规范值0.04-0.075 0.5-0.7 0.6 0.05 0.6 1688.414693 798.7935722 3376.829387 17.58765306
表曝机选型 台数 每台功率 合计功率 每台充氧量 合计充氧量
3.000 45.000 135.000 115.500 346.500
台 KW kgO2/h kgO2/h
6
充氧安全系数 叶轮直径 整机重量 沟宽比直径 沟深比沟宽 功率系数 推流器选型 预缺氧池台数 功率 直径 功率系数 厌氧池台数 功率 直径 功率系数 缺氧池台数 功率 直径 功率系数 氧化沟台数 功率 直径 功率系数 水头损失计算 正负0.00 泥水分离预缺氧 厌氧 厌氧至缺氧 厌氧池内过流断面 h 厌氧池至缺氧池管道 缺氧池/氧化沟 出水堰 m b H 取为 氧化沟出水水位
1、建设规模 近期Q= = = 15000.000 625.000 0.174 m³ /d m³ /h m³ /s
2、初设进出水水质调整： 进水水质 项目 (mg/l) BOD5 CODcr SS NH3-N TN TP PH=7.0~7.4 设计水温：8~30℃ 消毒指标：粪大肠菌群小于10000个/L 出水溶解氧浓度 硝
系数 7.140 3.000 0.100
>70
化学除磷计算 污泥中磷的比例 出泥含磷率 Pe 生物除磷率 化学除磷量 投加系数 FeCL3•6H2O投加量 0.02 P=Q(Po-Pe)/ΔXv 2.434941904 0.304302313 1.934941904 4.4 127.70脱氮要求BOD/TKN 除磷要求BOD/TP DO=2mg/L SF=3 0.433333333 4.333333333 37.14285714 2 3 规范值大于等于0.3 规范值宜大于4 规范值宜大于17 130 300 200 30 40 3.5 (mg/l) 10 50 10 5 15 0.5 出水水质
卡鲁塞尔氧化沟计算
卡鲁塞尔氧化沟计算3.5卡鲁塞尔氧化沟计算3.5.1设计参数1、设计依照下列规范6.6.27 进水和回流污泥点宜设在缺氧区首端，出水点宜设在充氧器后的好氧区。
氧化沟的超高与选用的曝气设备类型有关，当采用转刷、转碟时，宜为0.5m;当采用竖轴表曝机时，宜为0.6,0.8m，其设备平台宜高出设计水面0.8,1.2m。
6.6.28 氧化沟的有效水深与曝气、混合和推流设备的性能有关，宜采用3.5~4.5m。
6.6.29 根据氧化沟渠宽度，弯道处可设置一道或多道导流墙;氧化沟的隔流墙和导流墙宜高出设计水位0.2,0.3m。
6.6.30 曝气转刷、转碟宜安装在沟渠直线段的适当位置，曝气转碟也可安装在沟渠的弯道上，竖轴表曝机应安装在沟渠的端部。
6.6.32 氧化沟内的平均流速宜大于0.25m?s。
432、设计流量Q=20×(不考虑变化系数) 10m/d5浓度为S0=250mg/l，Ts浓度为X0=3000mg/l 3、设计进水水质BOD VSS=210mg/l，TN=35mg/L，N H3-N=25mg/l碱度SALK=250mg/l，最低的水温T=7.1 ?，最高的水温T=28.7?平均水温T=18.2?4、设计出水水质，BO D5浓度Se=20mg/l，Ts浓度Xe=20mg/l，N H4-N=8mg/l，TN=20mg/l5、活性污泥浓度即混合液悬浮固体的浓度MLSS=4000mg/l，混合液挥发性悬浮固体的浓度MLVSS XV=2800mg/l;污泥泥龄θc =30d，异养微生物的产率系数Y=0.6kgVSS/kg BO D5。
,O20?时脱硝率为qdn=0.035Kg(还原的N -N)/(kgMLSS?d) 33.5.2设计计算1、氧化沟的容积计算(1)好氧区容积V1，采用动力学计算方法好氧区所需污泥量V1, 混合液浓度YQ(S,S)θ?0c1，Kθdc ,XVY,Y 式中—微生物的净增值量，为表现产率 obs1，KθdcS—氧化沟出水溶解性BOD5浓度。
氧化沟计算书
名义水力停留时间 t1=4745.94÷1042=4.55h
3.2 好氧区容积
好氧区容积从 1 号曝气机轴线起计算至 5 号曝气机轴线下游 10m， 则好氧区 容积为：
V2 7 (55 4 10) 3.14 7.125 7.125 / 2 5) 4.2 8435.74 m 3
氧化沟计算书 1 基础资料
规模 5×104 m3/d，分两组
单组流量:Q=25000m3/d=1042m3/h=0.289m3/s，水质见表 1 表 1 污水处理程度表
污染物名称 CODcr BOD5 SS 总氮 氨氮 总磷（以 P 计） 进水水质（mg/l） 500 120 250 35 25 2.5 出水水质（mg/l） ≤60 ≤20 ≤20 ≤15 ≤5（8） ≤0.5 去除率（%） ≥88.0 ≥83.3 ≥92.0 ≥42.9 ≥68.0 （40.0） ≥60.0
2.3.3 硝态氮反硝化产生的氧当量
O2.3 0.62 b 0.001 Q ( N ti N ke N oe ) 0.12 W m 0.62 4.57 0.001 25000 (35 5 10) 0.12 878 1118 kgO 2 / d
2.2.2 排出系统的微生物量
Wm Q (Si Se ) 0.9 bh Yh f t f (Yh ) 1 1000 bh f t
d
25000 (120 20) 0.9 0.08 0.6 1.072 (10 15 ) 0.85 (0.6 ) 1 1000 (10 15 ) 0.08 1.072 9.38 878 kg / d
1
