钣金件设计规范

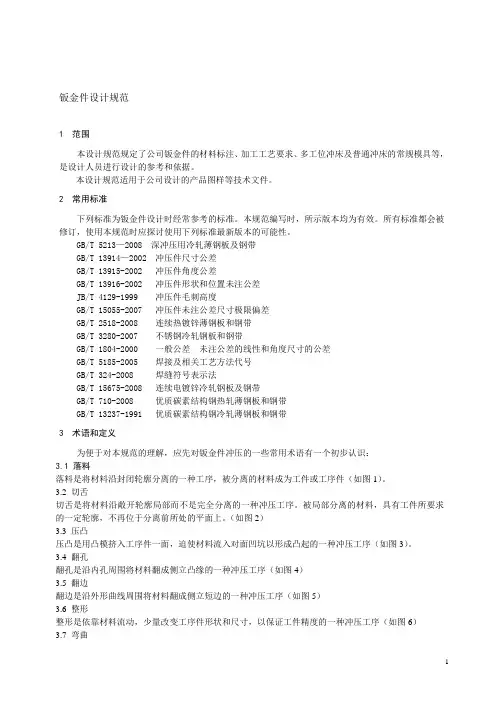

钣金件设计规范1 范围本设计规范规定了公司钣金件的材料标注、加工工艺要求、多工位冲床及普通冲床的常规模具等，是设计人员进行设计的参考和依据。
本设计规范适用于公司设计的产品图样等技术文件。
2 常用标准下列标准为钣金件设计时经常参考的标准。
本规范编写时，所示版本均为有效。
所有标准都会被修订，使用本规范时应探讨使用下列标准最新版本的可能性。
GB/T 5213—2008 深冲压用冷轧薄钢板及钢带GB/T 13914—2002 冲压件尺寸公差GB/T 13915-2002 冲压件角度公差GB/T 13916-2002 冲压件形状和位置未注公差JB/T 4129-1999 冲压件毛刺高度GB/T 15055-2007 冲压件未注公差尺寸极限偏差GB/T 2518-2008 连续热镀锌薄钢板和钢带GB/T 3280-2007 不锈钢冷轧钢板和钢带GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 5185-2005 焊接及相关工艺方法代号GB/T 324-2008 焊缝符号表示法GB/T 15675-2008 连续电镀锌冷轧钢板及钢带GB/T 710-2008 优质碳素结构钢热轧薄钢板和钢带GB/T 13237-1991 优质碳素结构钢冷轧薄钢板和钢带3 术语和定义为便于对本规范的理解，应先对钣金件冲压的一些常用术语有一个初步认识：3.1 落料落料是将材料沿封闭轮廓分离的一种工序，被分离的材料成为工件或工序件（如图1）。
3.2 切舌切舌是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被局部分离的材料，具有工件所要求的一定轮廓，不再位于分离前所处的平面上。
（如图2）3.3 压凸压凸是用凸模挤入工序件一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序（如图3）。
3.4 翻孔翻孔是沿内孔周围将材料翻成侧立凸缘的一种冲压工序（如图4）3.5 翻边翻边是沿外形曲线周围将材料翻成侧立短边的一种冲压工序（如图5）3.6 整形整形是依靠材料流动，少量改变工序件形状和尺寸，以保证工件精度的一种冲压工序（如图6）3.7 弯曲弯曲是利用压力使材料产生塑性变形，从而被弯成一定角度的形状的一种冲压工序（如图7）3.8 卷边卷边是将工序件边缘卷成接近封闭圆形的一种工序。
钣金件产品图设计规范
Q/HMJ 青岛海尔模具有限公司企业标准Q/HMJ 0401001-2001 钣金件产品图纸规范2003-12-20发布 2003-12-20实施青岛海尔模具有限公司发布Q/HMJ 0401001-2001前言钣金件产品图纸设计规范是由青岛海尔模具有限公司根据产品开发的需要，因现无有关上级标准特制定此企业标准，在有关上级标准发布实施后本标准将自动废止或视情况修订后重新发布实施。
本标准于2003年12月20日发布；本标准于2003年12月25日实施；本标准主要起草单位：青岛海尔模具有限公司；本标准主要起草人：张坤英青岛海尔模具有限公司2001-04-20批准 2001-04-25实施Q/HMJ 0401001-2001 钣金件产品图设计规范1 主题内容与适用范围本标准规定了钣金件产品图中应表达的内容及表达规范，利于提高产品图的质量，使之更好地指导生产。
本标准适用于模具公司钣金件产品图的设计。
2 内容2.1 金属板材冲压、拉伸、焊接等方法加工成型的零件称为钣金件。
钣金件设计图样是直接提供给客户和产品制造单位的，其应提供钣金件加工、检验所必需的全部信息。
2.2 钣金件设计在满足使用要求的前提下，应注意其工艺性，不应出现平面尖角及应力集中的突变结构，避免模具或工艺原因难以实现的结构。
要遵循JB/T4378.1《金属冷冲压件结构要素》的规定准则。
2.3 钣金件设计图采用二维表达方式，一般不得使用三维图。
对于形状复杂，二维图无法表达清楚的部分结构，在与客户和制造单位达成协议的情况下可用三维图表达，应在技术要求中说明。
用PRO/E软件出二维图，（二维图中的圆弧线应删除），配置文件drawsetup内容应统一。
2.4 图形2.4.1钣金件图样中的图形必须完整，清晰，能够表达钣金件的全部形状。
要合理运用视图、剖视图以及有关的其他表达方式，图面布置要合理。
2.4.2由两个或两个以上零件经焊接或铆接成型的组合钣金件，应画装配图。
钣金件设计规范
钣金件设计规范拟制: 日期：20100615 审核: 日期：20100725 审核: 日期：20100727 批准: 日期：版权所有侵权必究修订记录目录1 钣金材料厚度公差 (4)1.1普通铁板 DC01 (4)1.2耐指纹板（敷锌板） SECC (4)1.3不锈铁板 SUS430 (4)1.4不锈钢板 SUS301、SUS304 (4)2 数控机床加工能力 (5)2.1数控折弯机床折弯能力 (5)2.1.1一次折弯最小尺寸 (5)2.1.2二次折弯最小尺寸 (5)2.1.3孔边缘距折弯最小尺寸 (5)2.1.4默认折弯内圆角不为0的折弯模具 (6)2.1.5折弯注意事项 (6)2.2 数控冲床加工能力 (7)2.2.1凸台加工 (7)2.2.2翻孔攻丝 (8)2.2.3外圆角的加工 (8)2.2.4凸出或凹入部分宽度 (9)2.2.5孔与孔、孔与边缘之间的距离 (9)2.2.6槽内折弯时冲裁槽的宽度 (9)3 钣金开模加工能力 (10)3.1 钣金开模成型能力 (10)3.2 钣金开模加工能力 (10)3.2.1钣金开模凸台工艺要求 (10)3.2.2加强筋设计 (11)3.2.3凸出或凹入部分宽度 (11)3.2.4孔与孔、孔与边缘之间的距离 (12)4 激光切割机床加工能力 (12)5 保护面和毛刺面 (13)6 毛刺处理要求 (14)7 其他设计要求 (14)附录 (16)附录1：数控折弯机床模具参数 (16)附录2：圆形翻孔设计 (16)附录3：翻孔攻丝上模尺寸 (18)附录4：数控冲裁钣金件精度 (18)附录5：数控冲床可冲裁的最小圆角半径 (19)附录6：数控折弯机的折弯精度 (19)附录7：模具冲裁钣金件精度 (19)附录8：钣金模具可冲裁的最小圆角半径 (20)附录9：钣金模具折弯精度 (21)附件10：冲裁断面状态说明 (21)附件11：激光切割机床加工精度 (22)1 钣金材料厚度公差目前公司常用的钣金材料有普通铁板（DC01）、耐指纹板（敷锌板、SECC）、不锈铁板（SUS430）、不锈钢板（SUS304）、不锈钢带（SUS301、SUS304）。
钣金件设计工艺设计规范
钣金件设计工艺规范1 主题内容与适用范围本标准钣金件材料选用规范及冲裁件、弯曲件、拉伸件、特殊零件设计规范共五个方面阐述空调器钣金件的通用设计工艺规范。
本标准适用于产品开发、模具设计、工艺及其它相关人员，在产品设计、模具设计、工艺审查及编制工艺时执行相应的工艺规范。
2 引用标准QJ/GD 10.05.003 非标准紧固件QJ/GD 30.03.004 空调器用金属材料及其标注QJ/GD 15.05.001自攻螺钉及其配孔3 材料选用规范3.1 材料的选用原则3.1.1 按零件的结构和受力情况选取材料的厚度。
零件的受力大小决定零件材料的厚度。
3.1.2 按零件的结构和加工中的变形情况选取不同牌号的材料。
具体选择参考QJ/GD 30.03.004《空调器用金属材料及其标注》。
（见表1）表1 钢板使用牌号性能和技术指标归类3.1.3 按零件的表面是否进行表面处理选取材料的种类。
3.1.3.1 零件表面需要喷塑处理的，可选用电镀锌板、冷轧板，如室外机底盘、外罩等。
一般情况下优先选用电镀锌板，低成本机或客户指定材料为冷板时可选用冷板，3.0及以上厚度因没有镀锌板的情况下也可选用冷板，对需要电焊加工并在喷涂前需电泳处理的零件应尽量选择冷轧板。
3.1.3.2 零件表面不需喷塑处理的，选用热镀锌板，如内部结构零件等。
3.2 材料标注规范具体参考QJ/GD 30.03.004《空调器用金属材料及其标注》.4 通用设计工艺规范4.1 冲裁件4.1.1 冲裁零件的工艺性规范4.1.1.1 冲裁件的形状应能符合材料合理排样，减少废料。
4.1.1.2 冲裁件各直线或曲线连接处如结构无特别要求时，倒圆角R2；无法倒R2时，参考表2倒适当的圆角。
表2注：t为材料厚度，当t＜1时，按t=1mm计算。
此要求适用模具加工零件，对数控件不做此要求。
4.1.1.3 冲裁件凸出或凹入的部分宽度不宜太小，应避免过长的悬臂和悬槽。
（见图1）图14.1.1.4 腰圆形冲裁件，如允许圆弧半径，则（见图2）所示R应大于料宽的一半。
钣金设计规范
钣金设计规范钣金设计规范是指钣金加工和设计中需要遵循的一系列标准和要求。
下面是一份钣金设计规范的范例，仅供参考。
一、材料选择和规范1. 钣金材料应符合国家相关标准，如GB/T、ASTM等。
2. 板材厚度的选择应根据设计要求和力学分析进行合理计算。
3. 不同材料的选择应考虑其物理、化学性能的适应性，确保材料的强度、耐蚀性和可焊性等性能满足要求。
二、加工工艺和规范1. 钣金加工过程中应确保对操作人员和设备的安全，并采取相应的防护措施。
2. 加工过程中应避免产生过多的热变形和应力集中，使用合适的冷却介质和工艺控制，如冷却水等。
3. 加工精度要求高的钣金件应采取适当的夹持装置和定位方式，确保其形状和尺寸的准确性。
三、表面处理和喷涂规范1. 钣金件表面处理应根据设计要求和使用环境选择合适的方式，如除锈、抛光、喷砂等。
2. 喷涂涂料应符合相关的标准和规范，确保涂层的附着力、耐腐蚀性和美观度。
3. 各工序之间应有合理的缓冲时间，防止过早的重叠喷涂或处理，造成质量问题。
四、焊接和连接规范1. 焊接工艺应符合相关的标准和规范，如焊接材料的选择、焊接接头的形式、焊接电流和电压的控制等。
2. 焊接前应进行合适的预热处理，控制焊接过程中的温度和速度，使接头处得到良好的焊接质量。
五、设计尺寸和公差规范1. 钣金件的设计尺寸应符合相关的标准和规范，如图样加工尺寸、公差限制等。
2. 钣金件的公差应根据其用途和重要程度进行合理设定，精度要求高的部件应采用较小的公差限制。
六、安全和环保规范1. 钣金加工过程中应符合相关的安全规定，如操作人员的防护用具、紧急停机设备等。
2. 钣金加工过程中应减少废料和废弃物的产生，合理利用资源，符合环保要求。
七、质量检验和测试规范1. 钣金件的质量检验应根据相关标准和规范进行，如外观质量、尺寸偏差、表面粗糙度等。
2. 钣金件的力学性能和耐腐蚀性能等也应进行合适的测试和检验，确保其质量和使用寿命。
八、设计文件和记录规范1. 钣金件的设计图纸应准确、清晰，包含必要的尺寸、公差、材料信息、表面处理要求等。
钣金件设计规范标准
3.1.2 冲孔边缘离外形的距离（孔边距）过小时，会影响冲件的质量甚至模具的
3.1.5冲裁件凸出和凹入部分的最小宽度与其长度及材料厚度有关。
设计冲裁件
注：孔公差取表中公差值，冠以“+”号；轴公差取表中公差值，冠以“-”号；长度、孔中心距、孔边距
3.2.4 工艺切口（槽）可防止弯件成型时发生局部畸变。
欲冲孔的弯曲坯料，当
3.3.2 引伸件的形状应尽量设计成对称。
3.4挤压件，挤压件的横断面应尽量设计对称，避免剧烈的断面变化。
3.5补充
自攻螺钉的孔，当壁厚δ＜1.2时，应翻孔，孔径为φ3.2+0.10；当δ≥1.2时，可不翻孔，孔径为φ3.2±0.05；
电机支架上电机螺孔,当壁厚δ为1.2时仍应设计成翻边孔,以保证安装电机的牢固，避免螺钉打滑。
减少底脚与底盘的焊接接触面，增加喷粉有效面积，底脚设计应开方孔和增加高度，避免喷粉死角，防止生锈。
底盘的底部，需多设加强筋，以增加强度，若强度不够，则易引起振动及变形。
蒸发器边板、冷凝器右边板翻边的高度应小于6mm，否则上线焊接时，会挡住火焰。
销柜机室机左右侧板可使用冷轧板，所有其他钣金件则使用镀锌钢板。
钣金件设计规范
钣金件设计规范钣金件设计规范是指针对钣金件的设计和制造过程中需要遵循的一系列规范和要求。
钣金件是指通过对金属板材进行切割、弯曲、冲压、焊接等工艺加工而成的零件。
下面是关于钣金件设计规范的一些要点。
1. 材料选择在设计钣金件时，需要根据零件的功能和工作环境选择合适的材料。
常用的钣金材料有碳钢、不锈钢、铝合金等。
同时，需要考虑材料的强度、硬度、耐腐蚀性等特性。
2. 设计几何形状钣金件的几何形状设计应具备合理性和可制造性。
应尽量减少零件的复杂度，避免过于细小的结构和过于复杂的平面形状。
设计时应考虑材料利用率和制造工艺的可行性。
3. 尺寸公差设计钣金件时，需要在设计图纸中规定尺寸公差。
合适的公差范围能够保证零件的互换性和可靠性。
公差的选择应根据零件的功能和制造工艺来确定。
4. 强度分析钣金件的设计应考虑其强度和刚度。
可以通过有限元分析等工具进行强度分析，以确定零件的最佳结构和材料。
5. 过冲与收口在钣金件的设计中，需要考虑过冲和收口的问题。
过冲是针对冲压加工过程中金属板材的弹性回弹问题，而收口则是为了提高钣金件的牢固性和密封性。
6. 表面处理钣金件在制造完成后，需要进行表面处理以提高其外观质量和耐腐蚀性。
常见的表面处理方法有喷漆、喷粉、电镀等。
7. 组装与安装钣金件的设计应考虑其组装和安装的便利性。
零件之间的连接方式应合理选择，并且连接点应容易访问和维修。
8. 质量控制在钣金件的设计和制造过程中，需要进行严格的质量控制。
设计师和制造人员要清楚了解设计要求，确保零件的质量符合标准。
9. 制造工艺钣金件的制造工艺有很多种，包括切割、冲压、弯曲、焊接等。
不同的制造工艺对零件的形状、尺寸和材料要求不同，设计师要根据具体情况选择合适的制造工艺。
10. 设计文件和验收标准钣金件的设计过程中应编制相应的设计文件，包括设计图纸、工艺文件、检验标准等。
设计师和制造人员要严格按照设计文件的要求进行制造和验收，确保零件符合设计要求。
钣金件设计规范
钣金件常用结构的工艺要求
外翻边高度H的规格:
H
R
R
H(MIN-MAX)
T 0.8
2.0 5.0 10.0 2.4-4.0 2.4-6.0 2.4-10.0
1.0 3.0-4.4 3.0-6.8 3.0-10.8
1.2 3.6-4.8 3.6-7.5 3.6-11.5
钣金件常用结构的工艺要求
折弯边到孔的最小距离 L:
四.正反折:
钣金件的折弯工艺
五.切折:
钣金件的折弯工艺
钣金件的段曲成形
山折的成形工艺
钣金件的翻边
钣金件的沙拉孔
两种常用沙拉孔的规格:
钣金件的凸包成形 1.浅凸成形: 冲压工艺可实现一步成形.
钣金件的凸包成形 2.深凸成形: 需多次成形才能实现.
钣金件的卷圆成形 两种卷圆的成形工艺:
钣金件的展开计算
2.折弯角大于90度时: L: 展开长度 δ: 展开系数
L=A+B+(180-a)/90*δt
2
钣金件的展开计算
二.圆角折弯: L: 展开长度 C:中性层长度
R>t时,用求中性层长度的方法来计算展开长.
L=A+B+C
中性层位移系数 r R/t 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 1.0 1.2 1.3 1.5
L
T
T≦1.0>源自.0L 3.0 >3T
r 0.21 0.22 0.23 0.24 0.25 0.26 0.28 0.30 0.32 0.33 0.34 0.36 3
钣金件的展开计算
三.180度反折: L: 展开长度
L=A+B+1.57t (B>3t)
钣金产品结构设计规范
钣金产品结构设计规范（IATF16949-2016/ISO9001-2015）1.0目的为更进一步地规范公司各产品设计人员对钣金工艺知识的认知和运用，推进设计的标准化，保证所设计产品合理的加工工艺性，特制定本规范。
2.0范围本规范适用于板厚≤6mm的钣金产品的结构设计。
3.0管理职责无4.0内容4.1 钣金材料的选型：4.1.1、选用常见的金属材料，减少材料规格品种；4.1.2、在同一产品中，尽可能的减少材料的品种和板材厚度规格；4.1.3、在保证零件的功能的前提下，尽量选用廉价的材料品种，并降低材料的消耗，降低材料成本；4.1.4、常用的钣金材料见下表：4.2 孔、冲裁结构设计：4.2.1、避免钣金内部、外部尖角4.2.2、间距设计A≥1.5t；B≥t；C≥1.5t；D≥1.5t；孔与弯边的最小距离X≥2t+R在拉深零件上冲孔时，见图 1-13，为了保证孔的形状及位置精度以及模具的强度，其孔壁与零件直壁之间应保持一定距离，即其距离 a1 及 a2 应满足下列要求：a1 ≥R1+0.5t，a2≥R2+0.5t。
式中 R1，R2－圆角半径；t－板料厚度。
4.2.3、冲裁件加工精度注：使用本表数值时所有孔应是一次冲出的。
注：本表适应于落料后才进行冲孔的情况。
4.3钣金折弯结构设计：4.3.1、折弯高度钣金折弯高度至少为钣金厚度的3倍加上2mm，即H≥3t+2。
如果折弯边需要电阻点焊，则折弯高度H≥12mm。
4.3.2、折弯半径折弯半径要大于最小折弯半径，但也不能太大，否则折弯反弹会加大。
4.3.3、折弯强度长而窄的折弯强度低，短而宽的折弯强度高，因此钣金折弯尽量附着在比较长的边上。
4.3.4、弯曲件的工艺孔、工艺槽和工艺缺口①在设计弯曲件时，如果弯曲件须将弯边弯曲到毛坯内边时，一般应事先在落料后加冲工艺孔、工艺槽或工艺缺口如图1-33 所示。
d－工艺孔的直径，d≥t；K－工艺缺口的宽度，K≥t。
②止裂槽或切口：一般情况下，对于一条边的一部分折弯，为了避免撕裂和畸变，应开止裂槽或切口。
钣金结构设计规范
M10 Ø11 ——
——
铆钉过孔尺寸要求
• 板材太薄时优先保证过孔
铆钉 过孔直径 沉孔直径 沉孔角度 沉头螺钉高度
Ø2 Ø2.1 Ø4.1
1
Ø2.5 Ø2.6 Ø5.0
1.1
Ø3 Ø3.1 Ø5.5 90° 1.2
Ø4 Ø4.1 Ø7.2
1.6
Ø5 Ø5.1 Ø9
2
常用金属材料折弯最小弯曲半径
附录A：高碳钢、低碳钢对应的公司常用材料牌号列表
序号
材料种类
图纸标注 牌号
实际可使用 的材料牌号
材料规格 （mm）
材料大类
1 耐指纹电镀锌钢板
DX2
SECC-N2 MSE-CC-U
低碳钢
2
热浸锌板
DX2
GI St02Z
低碳钢
3
覆铝锌板
DX2
CS （TAPE A）
低碳钢
4 耐指纹电镀锌钢板
DX2
SECC
圆孔 • 料厚t≤2时 • 孔壁至弯边的间距 ≥t+r • 料厚t ＞2时 • 孔壁至弯边的间距 ≥1.5t+r
隧道孔 • 孔中心间距≤25时 • 孔壁至弯边的间距 ≥2t+r • 孔中心间距＞25-50时 • 孔壁至弯边的间距 ≥2.5t+r • 孔中心间距＞50时 • 孔壁至弯边的间距 ≥3t+r
低碳钢
12
冷轧钢板
08
10
低碳钢
13
冷轧钢板
08
15F
低碳钢
14
热轧钢板
Q235A
Q235A
低碳钢
15
热轧钢板
16
热轧钢板
Q235A Q335A
钣金件产品图设计规范
钣金件产品图纸规范Q/HMJ 0401001-前言钣金件产品图纸设计规范是由青岛海尔模具有限企业根据产品开发旳需要，因现无有关上级原则特制定此企业原则，在有关上级原则公布实行后本原则将自动废止或视状况修订后重新公布实行。
本原则于12月20日公布；本原则于12月25日实行；本原则重要起草单位：青岛海尔模具有限企业；本原则重要起草人：张坤英1 主题内容与合用范围本原则规定了钣金件产品图中应体现旳内容及体现规范，利于提高产品图旳质量，使之更好地指导生产。
本原则合用于模具企业钣金件产品图旳设计。
2 内容2.1 金属板材冲压、拉伸、焊接等措施加工成型旳零件称为钣金件。
钣金件设计图样是直接提供应客户和产品制造单位旳，其应提供钣金件加工、检查所必需旳所有信息。
2.2 钣金件设计在满足使用规定旳前提下，应注意其工艺性，不应出现平面尖角及应力集中旳突变构造，防止模具或工艺原因难以实现旳构造。
要遵照JB/T4378.1《金属冷冲压件构造要素》旳规定准则。
2.3 钣金件设计图采用二维体现方式，一般不得使用三维图。
对于形状复杂，二维图无法体现清晰旳部分构造，在与客户和制造单位到达协议旳状况下可用三维图体现，应在技术规定中阐明。
用PRO/E软件出二维图，（二维图中旳圆弧线应删除），配置文献drawsetup内容应统一。
2.4 图形2.4.1钣金件图样中旳图形必须完整，清晰，可以体现钣金件旳所有形状。
要合理运用视图、剖视图以及有关旳其他体现方式，图面布置要合理。
2.4.2由两个或两个以上零件经焊接或铆接成型旳组合钣金件，应画装配图。
形状较为简朴旳可只用一张装配图样体现，各零件用引出线标上件号（1、2、3、……）并在明细表中标注名称、材料等各项内容；形状复杂旳应将各零件单独出零件图体现（明细表见附表1）2.5 尺寸标注2.5.1钣金件旳定形尺寸和定位尺寸应标注完整、清晰、合理，符合机械制图国标，尽量选择加工基准和检查基准作为标注尺寸旳基准，基准旳投影不需在图中标注。
钣金件设计规范
目次1范围和简介61.1范围61.2简介61.3关键词62规范性引用文件63冲裁63.1冲裁件的形状和尺寸尽可能简单对称，使排样时废料最少。
63.2冲裁件的外形及内孔应避免尖角。
63.3冲裁件应避免窄长的悬臂与狭槽73.4冲孔优先选用圆形孔，冲孔有最小尺寸要求73.5冲裁的孔间距与孔边距83.6折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离8 3.7螺钉、螺栓的过孔和沉头座83.8冲裁件毛刺的极限值及设计标注93.8.1冲裁件毛刺的极限值93.8.2设计图纸中毛刺的标注要求94折弯104.1折弯件的最小弯曲半径104.2弯曲件的直边高度104.2.1一般情况下的最小直边高度要求104.2.2特殊要求的直边高度114.2.3弯边侧边带有斜角的直边高度114.3折弯件上的孔边距114.4局部弯曲的工艺切口124.4.1折弯件的弯曲线应避开尺寸突变的位置124.4.2当孔位于折弯变形区内，所采取的切口形式124.5带斜边的折弯边应避开变形区134.6打死边的设计要求134.7设计时添加的工艺定位孔134.8标注弯曲件相关尺寸时，要考虑工艺性144.9弯曲件的回弹144.9.1折弯件的内圆角半径与板厚之比越大，回弹就越大。
144.9.2从设计上抑制回弹的方法示例145拉伸155.1拉伸件底部与直壁之间的圆角半径大小要求155.2拉伸件凸缘与壁之间的圆角半径155.3圆形拉伸件的内腔直径155.4矩形拉伸件相邻两壁间的圆角半径155.5圆形无凸缘拉伸件一次成形时，其高度与直径的尺寸关系要求16 5.6拉伸件设计图纸上尺寸标注的注意事项165.6.1拉伸件产品尺寸的标准方法165.6.2拉伸件尺寸公差的标注方法166成形166.1加强筋176.2打凸间距和凸边距的极限尺寸176.3百叶窗176.4孔翻边187附录197.1附录A：高碳钢、低碳钢对应的公司常用材料牌号列表19 7.2附录B压印工艺、压花工艺简介207.2.1压印工艺207.2.2压花工艺208参考文献21范围和简介范围本规范规定了钣金结构设计所要注意的加工工艺要求。
钣金设计规范
钣金设计规范一．范围本设计规范规定了钣金件设计的一般要求和UPS需注意的要求本设计规范适用于UPS产品中使用的钣金零件，其它产品可参考使用二．常用板金材料及加工工艺1. 常用的钣金材料对照表2．常用钣金材料，厚度，规格，表面保护处理。
（1）电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，及有较佳的烤漆性，而且保持了冷轧板的加工性。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0用途：UPS机壳、门板、面板及内部结构件。
（2）冷轧板（SPCC）: 无防锈能力，表面需电镀或烤漆。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途: 山特仅使用3mm SPCC，表面电镀或烤漆。
（3）覆铝锌钢板(SGLD): 是一种包含富铝及富锌的多相合金材料，外观美观，耐划伤性能，耐蚀性，其能力比SGCC高出很多。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途：常用于热插拔模块，但价格较贵。
（4）铝板（AL）：强度较低，成形性能优良，焊接性和耐腐蚀性好，散热能力强。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、2.5、3.0、4.0、5.0用途：使用时表面需做拉丝氧化处理，常用于要求重量轻机器上。
（5）热浸锌钢板(SGCC)：外观美观，有两种锌花，小锌花，很难看出锌花；大锌花很明显的可以看到那种六边形的花块。
具有耐蚀性、上漆性、成形性、点焊性。
常用板厚：0.8、1.0、1.2、1.5、2.0、3.0用途：用在对外观要求较好的地方，因价格较贵，基本用SECC代替。
3．NCT钣金加工（1）冲孔要求钣金上的开孔尺寸一般大于板厚，否则易损伤模具。
NCT冲压的最小孔径见附表(2)孔距边缘的距离小于料厚时,冲方孔会导致边缘被翻起,方孔越大翻边越明显。
NCT冲(3)攻芽孔:由于直接攻芽会形成毛刺,因此在攻芽孔正反面加冲一小沙拉孔,可避免此现象的发生。
(4)NCT冲沙孔的成形深度一般不大于85%(T<2.5mm)(5)由于铝材比较软上下模间隙稍微偏大,则很容易产生毛刺,特别是在冲网孔时,可明显看出.(解决方法:减小上下模的间隙).(6)NCT冲半剪凸点的高度不超过0.6T,如大于0.6T则极易脱落。
汽车钣金件检具设计规范
汽车钣金件检具设计规范一、引言汽车钣金件是汽车车身的重要组成部分。
钣金件检具是用于对汽车钣金件进行检测和测量的工具和设备。
合理设计和使用钣金件检具对于确保汽车钣金件的质量和生产效率具有重要意义。
本文将对汽车钣金件检具的设计规范进行详细介绍。
二、设计原则1.安全性原则：设计应保证操作人员的安全，避免对操作人员造成伤害。
2.可用性原则：设计应便于操作和维护，操作人员能够方便地使用，维护人员能方便地维护和修理。
3.准确性原则：设计应保证测量结果的准确性和可靠性，确保钣金件的质量。
4.经济性原则：设计应尽量减少成本，提高生产效率。
三、设计要求1.结构合理：设计应考虑钣金件的形状和尺寸，并根据实际需要进行调整和优化，使检具能够完全契合钣金件，在测量过程中不产生变形和偏差。
2.材料选择：应选择耐磨、耐腐蚀、强度高的材料，以确保检具的使用寿命和稳定性。
3.制造工艺：应使用先进的制造工艺，如数控加工、激光切割等，以确保检具的精度和稳定性。
4.易操作性：设计应便于操作人员进行操作和调整，并能够快速准确地测量和判断钣金件的合格与否。
5.易维护性：设计应便于维护人员进行维修和保养，并能够快速诊断和排除故障。
6.标准化、模块化设计：设计应尽量做到标准化和模块化，以便于批量生产和维护，降低成本。
四、设计步骤1.确定检测要求：根据钣金件的形状、尺寸和检测标准，确定检具的具体检测要求。
2.设计检具结构：根据钣金件的特点和检测要求，设计检具的整体结构和各个部件。
3.选择材料和制造工艺：根据实际需要，选择合适的材料和制造工艺，并进行加工和制造。
4.进行测试和调整：对设计出来的检具进行测试和调整，确保其满足检测要求。
5.整理设计文档：对设计过程中的各个环节进行整理和归档，以备将来使用和维护。
五、质量控制1.原材料的质量控制：对检具所使用的各个原材料进行质量把控，确保其符合技术要求。
2.制造过程的质量控制：对检具的制造过程进行严格的质量控制，确保每个环节都符合技术要求。
钣金件产品图设计规范
钣金件产品图设计规范钣金件是一种常见的机械零部件，广泛应用于汽车、航空航天、电子通信等领域。
在钣金件的产品图设计中，需要遵循一系列规范，以确保产品的质量和可靠性。
本文将从几个方面介绍钣金件产品图设计的规范。
一、产品图设计的基本要求1.符合国家标准和行业标准，如GB/T,ISO等标准。
2.图面清晰、标注准确。
图面应具备直观、清晰的表达，标注要准确，包括尺寸、公差、材料、表面处理等要求。
3.合理选取视图。
根据钣金件的形状和特点，选取合适的视图来表达产品的形状和结构。
4.绘图规范。
采用专业的绘图软件进行产品图设计，确保绘图的规范和一致性。
二、尺寸标注规范1.采用国际标准尺寸标注法。
采用ISO标准中规定的尺寸标注方法，如采用尺寸链、基准线等标注方式。
2.尺寸标注的大小要适中。
标注字体大小不宜过小，以免影响阅读和理解。
3.避免重复标注。
尺寸标注应避免重复，标注要简明扼要，但又不能遗漏重要的尺寸。
三、公差标注规范1.采用国际标准公差标注法。
根据ISO标准规定，采用位置公差、尺寸公差等标注方法。
2.公差标注要准确。
公差标注应符合产品的要求，要根据设计需求和制造工艺来确定。
3.公差标注的位置要合理。
公差标注应尽量与尺寸标注相邻，以便于读图人员的理解和判断。
四、材料标注规范1.标注材料种类和规格。
标注材料的名称和规格，如钢材、铝合金等，并标明牌号和材质。
2.标注材料厚度。
对于钣金件来说，厚度是一个重要的参数，需要在产品图中明确标注。
五、表面处理标注规范1.标注表面处理方法。
钣金件常见的表面处理方法包括电镀、喷涂、阳极氧化等，需要在产品图中明确标注所采用的处理方法。
2.标注表面处理要求。
表面处理的质量和要求应在产品图中明确标注，包括表面粗糙度、附着力等要求。
六、装配标注规范1.采用装配图标注方法。
对于需要进行装配的钣金件，应采用装配图的方式明确标注装配关系和方法。
2.标注装配顺序。
对于复杂的装配过程，应将装配顺序明确标注，以便于操作人员的理解和操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金件设计规范
1．范围
本设计规范规定了钣金件设计的一般要求和空调器需注意的要求
本设计规范适用于内销和出口的空调器产品中使用的钣金零件，其他产品可参考使用2．相关标准
QJ/MK02.001-2001a 房间空气调节器
GB/T 13914-1992 冲压件尺寸公差
QJ/MK05.022-2002 冷轧板喷涂件技术条件
QJ/MK 05.910-2001 连续电镀锌钢板及钢带
QJ/MK 05.912-2001 连续热镀锌钢板及钢带
3．内容
3.1 冲裁件
3.1.1 冲裁件最小冲孔尺寸与孔的形状、材料厚度、材料的机械性能及冲孔方式有直接关系。
在设计方孔、圆孔、长方孔、椭圆孔、异形孔等时，要充分考虑以上因素, 自由凸模冲孔的最小尺寸见表—1，精冲圆孔的最小孔径见表—2，精冲腰形孔的e min/t见表—3。
表—1 自由凸模冲孔的最小尺寸
注：t为材料厚度，冲孔最小尺寸一般不小于0.3mm。
表—2 精冲圆孔的最小孔径
注：薄料取上限，厚料取下限
表—3 精冲腰形孔的e min/t
3.1.2 冲孔边缘离外形的距离（孔边距）过小时，会影响冲件的质量甚至模具的寿命，最小孔边距见表—4。
表—4 最小孔边距
注：精冲时薄料取上限，厚料取下限
3.1.3 在设计弯曲件和引伸件上的孔时，孔边缘与工件直壁之间应保持一定的距离，弯曲件和引伸件冲孔时的孔壁距见图—1。
图—1 弯曲件和引伸件冲孔时的孔壁距
3.1.4 冲裁件转角处需设计合适的圆角半径，冲裁件的最小圆角半径见表—5、表—6。
表—5 普通冲裁件的最小圆角半径
注：当t<1 mm时，以t=1 mm计算
表—6 精冲件的最小圆角半径
3.1.5 冲裁件凸出和凹入部分的最小宽度与其长度及材料厚度有关。
设计冲裁件时需考虑此因素，普通冲裁件凸出和凹入部分的尺寸见表—7。
表—7 普通冲裁件凸出和凹入部分的尺寸
注：聚氨酯冲裁件的局部凸、凹宽度一般大于2—4t
3.1.6 设计冲裁件时要考虑合理的精度等级范围及合理的尺寸公差，冲裁件的合理精度等级和尺寸公差见表—8、表—9。
表—8 冲裁件的合理精度等级（GB/T 13914-1992）
注：横线表示合理精度等级范围
表—9 冲裁件的尺寸公差（GB/T 13914-1992）
注：孔公差取表中公差值，冠以“+”号；轴公差取表中公差值，冠以“-”号；长度、孔中心距、孔边距取表中公差值之半，冠以“±”号。
3.2 弯曲件
3.2.1 弯曲半径过小时，变形区材料易产生畸变和微裂。
设计弯曲件时，要设计合适的弯曲半径，板材的最小弯曲半径见表—10。
表—10 板材的最小弯曲半径
注：1、最小弯曲半径指弯曲件的内侧半径、弯曲时应使毛刺一边处于弯角的内侧；
2、弯曲线与轧纹的角度介于20—60°时，可取表中垂直与平行的平均值；
3、冲裁后未经退火的胚料，应视为硬化状态；
4、弯曲角不同时，按下列修正系数乘表中数值：
弯曲角90°60—90°45—60°
修正系数 1.0 1.3—1.1 1.5—1.3
3.2.2 弯曲件的直边高度太小时，会影响弯
曲件成型后的精度，一般需加大弯边高度，
然后待弯曲成型后加工至规定尺寸；或在弯
曲变形区内制成浅槽，再弯曲成型,如图—2
所示。
图—2 弯边高度和工艺槽
3.2.3 冲孔后弯曲，孔的位置应处于弯曲变形区外，孔壁到弯边的最小距离见表—11。
表—11 弯曲件上孔壁到弯边的最小距离
3.2.4 工艺切口（槽）可防止弯件成型时发生局部畸变。
欲冲孔的弯曲坯料，当孔在变形区内时，要采取切口以防止孔变形，如图—3所示。
图—3 防止孔变形的切口形式
3.2.5 弯曲件的形状比较对称时，可减少弯曲成型时坯料在模具内的错移。
为使坯料在模具内定位准确，
可增设工艺定位孔。
3.3 引伸件
3.3.1 引伸件的圆角半径过小时工件不易成型，应根据引伸件的形状的不同来设计合理的圆角半径，引伸件的圆角半径见表—12。
表—12 引伸件的圆角半径
3.3.2 引伸件的形状应尽量设计成对称。
3.4 挤压件，挤压件的横断面应尽量设计对称，避免剧烈的断面变化。
3.5 补充
自攻螺钉的孔，当壁厚δ＜1.2时，应翻孔，孔径为φ3.2+0.10；当δ≥1.2时，可不翻孔，孔径为φ3.2±0.05；
电机支架上电机螺孔, 当壁厚δ为1.2时仍应设计成翻边孔,以保证安装电机的牢固，避免螺钉打滑。
减少底脚与底盘的焊接接触面，增加喷粉有效面积，底脚设计应开方孔和增加高度，避免喷粉死角，防止生锈。
底盘的底部，需多设加强筋，以增加强度，若强度不够，则易引起振动及变形。
蒸发器边板、冷凝器右边板翻边的高度应小于6mm，否则上线焊接时，会挡住火焰。
内销柜机室内机左右侧板可使用冷轧板，所有其他钣金件则使用镀锌钢板。
