DTZY1366C_Z三相四线智能费控电能表使用说明书

能存储12个结算周期电量数据。
对于正反向有功、正反向视在，1、2、3、4象限无功及A、B、C各相有功、无功等电量，电能有效值围为0~999999.99，单位为kWh或kvarh。
对于组合有功、组合无功1、组合无功2电量，电能有效值围是–799999.99~799999.99，单位为kW·h或kvar·h。
1.2原理组成
以三相四线智能费控电能表为例原理如下图所示：由电流互感器、计量芯片、微处理器、温补实时时钟、STN液晶、通信数据等外围接口。
图1：电能表基本工作原理
1.3技术参数
1.3.1
项目
技术要求
参比电压
3×220V/380V
表计工作电压围
0.7Un—1.3Un（或者0.6Un—1.3Un）
电流测量围
结束条件：电压大于临界电压，或电流大于断相启动电流，或电压均低于临界电压，或掉电。
判断延时：60S。
全失压：可记录全失压的总次数和累计时间，最近10次全失压发生时刻、结束时刻以及最近的电流值。
起始条件：各相电压都低于临界电压NN%Un，且最大电流大于5%In。
结束条件：最大电压大于临界电压，或最大电流小于5%In，或掉电。
过压：可记录最近10次A、B、C各相过压数据。
起始条件：电压大于NNNN%Un（过压判断阀值），且最大电压大于临界电压。
结束条件：电压小于过压判断阀值，或电压均小于临界电压，或掉电。
判断延时：30S。
断相：可记录各相断相的总次数、累计时间，最近10次断相发生时刻、结束时刻及对应电能示值数据。
起始条件：电压小于临界电压NN%Un，且电流小于NN.NNNNA （断相启动电流），且最大电压大于临界电压。
4.9主端子与功能端子接线图13

120多功能网络电力仪表使用说明书

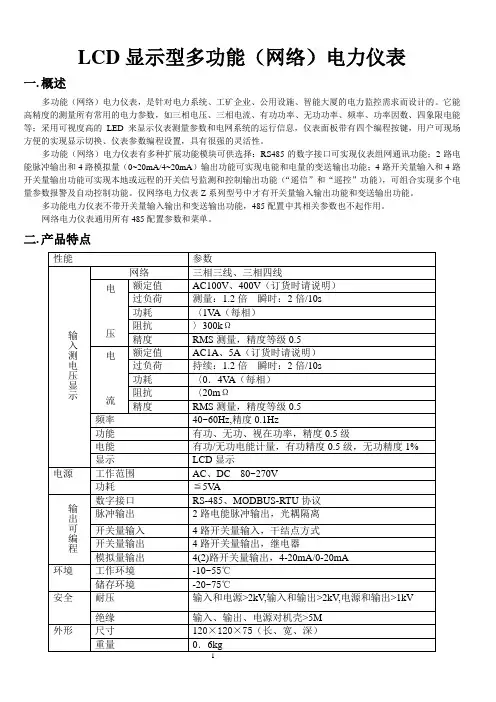

LCD显示型多功能（网络）电力仪表一.概述多功能（网络）电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。

它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。

多功能（网络）电力仪表有多种扩展功能模块可供选择：RS485的数字接口可实现仪表组网通讯功能；2路电能脉冲输出和4路模拟量（0~20mA/4~20mA）输出功能可实现电能和电量的变送输出功能；4路开关量输入和4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能），可组合实现多个电量参数报警及自动控制功能。

仅网络电力仪表Z系列型号中才有开关量输入输出功能和变送输出功能。

多功能电力仪表不带开关量输入输出和变送输出功能，485配置中其相关参数也不起作用。

网络电力仪表通用所有485配置参数和菜单。

二.产品特点三.安装与接线1．安装尺寸：2.安装方法：1）.在固定的配电柜上，选择合适的地方开一个108×108（mm）的安装孔。

2）.取出仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

3．端子接线：1）.辅助电源：仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-265V，请保证所提供的电源适用于该系列产品，以防止损坏产品。

A．采用交流电源建议在火线一侧安装1A的保险丝。

B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

2）.输入信号：产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

智能数显组合电测试仪表使用说明书

7
19
8
A相变送输出 -
2
0
+
9
21
* 10
C相输入
B相变送输出 + 22 -
11
23
C相变送输出
12
24
-
5
外形尺寸
80×80(mm)
各功能接线图
三显示电压三显示电流
1
*
A相电压
2 A相电流
3 *
4 B相电压
5 B相电流
6 *
7 C相电压
8 C相电流
9
工作电源
10
11
常开
12
常闭
13
14 地
+ RS485B
测试
地址)001-247
特率)2400 4800 9600 更改密码后请牢记
0.000
新密码0000-9999
0.000
3
12
SET
SET
PASS
1111
PASS菜单进入密码更改密码后请牢记新密码0000-9999
0.0 0.0 0.0 退出
菜单电压显示窗口
进入
0.000 测试 0.000 0.000
RS485A 地
14 13 12 11 10 9 8 -+
变送输出常闭常开工作电源
C相电压
C相电流
* 765
B相电压 A相电压
B相电流 A相电流
*
*
4321
产品外形代号
A
电压、电流、频率(功率、功率因素)组合
或通讯接口
RS485B
RS485A 地
14 13 12 11 10 9 8

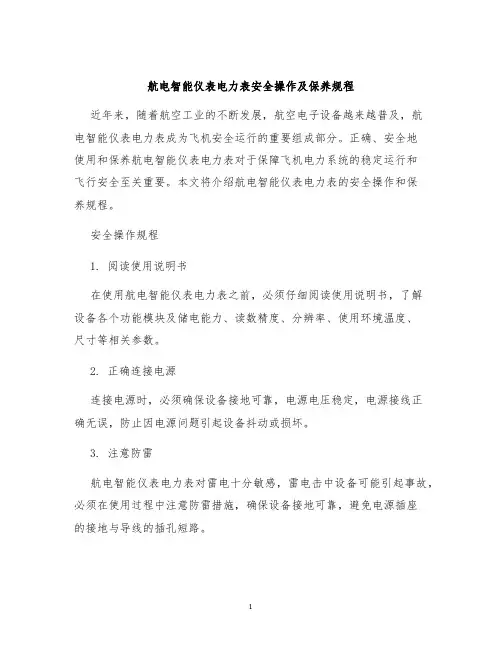

航电智能仪表电力表安全操作及保养规程

航电智能仪表电力表安全操作及保养规程近年来，随着航空工业的不断发展，航空电子设备越来越普及，航电智能仪表电力表成为飞机安全运行的重要组成部分。

正确、安全地使用和保养航电智能仪表电力表对于保障飞机电力系统的稳定运行和飞行安全至关重要。

本文将介绍航电智能仪表电力表的安全操作和保养规程。

安全操作规程1. 阅读使用说明书在使用航电智能仪表电力表之前，必须仔细阅读使用说明书，了解设备各个功能模块及储电能力、读数精度、分辨率、使用环境温度、尺寸等相关参数。

2. 正确连接电源连接电源时，必须确保设备接地可靠，电源电压稳定，电源接线正确无误，防止因电源问题引起设备抖动或损坏。

3. 注意防雷航电智能仪表电力表对雷电十分敏感，雷电击中设备可能引起事故，必须在使用过程中注意防雷措施，确保设备接地可靠，避免电源插座的接地与导线的插孔短路。

4. 调整显示模式在使用航电智能仪表电力表的时候，要在清晰的环境下调整正确的显示模式，避免瞬态显示数据影响正常使用。

5. 防止静电干扰在使用过程中与仪表有接触的物品必须避免产生静电，避免静电干扰对设备正常工作产生影响。

6. 妥善保管设备在不使用设备时，必须妥善保管设备，避免受潮、震动等因素影响设备的使用寿命。

7. 正确存储设备在长时间不使用设备时，必须正常存储设备，避免设备受到湿气、温度变化和电磁场等因素引起损坏或故障。

保养规程1. 定期清洁设备航电智能仪表电力表在长时间使用过程中，容易受尘垢、污渍影响其功能和表面对于掉漆的影响，因此需要定期使用清洁布清洁。

2. 避免摔落在使用过程中，应注意避免航电智能仪表电力表摔落受损。

3. 定期校准设备航电智能仪表电力表的准确性和精度直接影响其使用效果，每年都需由专业人士对设备进行校准，在精确读数方面做到最佳状态。

4. 按规定更换电池航电智能仪表电力表需要电池供电，在使用过程中根据使用说明书在电池寿命结束后及时更换电池，以免影响设备使用效果。

5. 避免长时间使用在使用过程中，应避免长期连续使用，以免设备因过热或能量涣散导致损坏或故障。

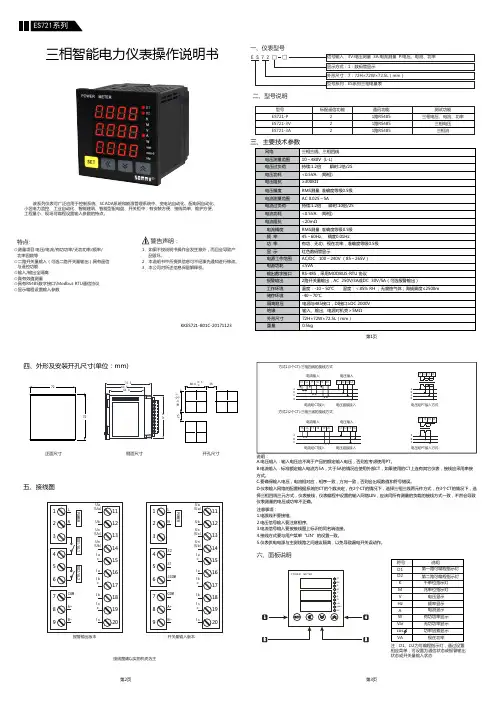

ES721系列三相智能电力仪表操作说明书

KKES721-B01C-20171123第1页三、主要技术参数四、外形及安装开孔尺寸(单位：mm)五、接线图三相智能电力仪表操作说明书该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中；有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点。

特点:！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。

2、本说明书中所提供信息可不经事先通知进行修改。

3、本公司对所述信息保留解释权。

警告声明：⊙测量项目:电压/电流/有功功率/无功功率/频率/ 功率因数等⊙二路开关量输入（可选二路开关量输出）具有遥信与遥控功能⊙输入/输出全隔离⊙真有效值测量⊙具有RS485数字接口\Modbus RTU通信协议⊙显示编程设置输入参数一、仪表型号六、面板说明二、型号说明型号系列：显示方式：外形尺寸：E S 7 2 □ □信号输入：3V:电压测量 3A:电流测量 P:电压、电流、功率1：数码管显示7：72H×72W×72.5L（mm）ES系列三相电量表通讯功能测试功能三相电压、电流、功率三相流三相电压型号ES721-P 1路RS485ES721-3V 1路RS485ES721-3A1路RS485标配遥信功能222正面尺寸侧面尺寸开孔尺寸+0.5+0.5注意事项：1.电源线不要接错。

2.电压信号输入要注意相序。

3.电流信号输入要按接线图上标识的同名端连接。

4.接线方式要与用户菜单“LIN”的设置一致。

5.仪表供电电源与主测线路之间建议隔离，以免导致漏电开关误动作。

A.电压输入：输入电压应不高于产品的额定输入电压，否则应考虑使用P T 。

B.电流输入：标准额定输入电流为5A ，大于5A 的情况应使用外部CT ，如果使用的CT 上连有其它仪表，接线应采用串接方式。

C.要确保输入电压，电流相对应，相序一致，方向一致，否则会出现数值和符号错误。

多功能网络电力仪表使用说明书

M
k
A
M
k
Wh
M
k
A
M
k
Wh
M
k
A
M
k
Wh
波士电子
RS－23 2/RS－4 85 转换器型号：U4 85C
4
120Ω
显示方式disp 参数值/对应字符
0
1
AOB192E－2/9 9多功能网络电力仪表使用说明书
示例
表4 说明
/
自动循环显示以下3种方式
M
k
A
M
k
Wh
固定显示A相电流和正向有功电能左图表示：IA相电流为4.999A
输出方式
RS485
出
通讯
协议
波特率
MODBUS_RTU 1 2 0 0、2 4 0 0、4 80 0、9 6 00
通道数量
4路
模拟量
输出方式
0～2 0 m A、4～2 0 mA可编程
负载能力
≤40 0 W
通道数量
4路
开关量
输出方式
继电器常开触点输出
触点容量
AC 240V/1A
开关量输入
4路无源干接点输入方式
正向有功电能为721.89kWh
M
k
A
固定显示B相电流和正向有功电能
2
M
k
左图表示：IB相电流为5.000A
Wh
正向有功电能为721.89kWh
M
k
A
固定显示C相电流和正向有功电能
3
M
k
左图表示：IC相电流为4.998A
Wh
正向有功电能为721.89kWh

42方形之智能三相数显电压表用户手册说明书

42方形之智能三相数显电压表用户手册乐清市立业科技仪器仪表厂乐清市立业科技仪器仪表厂销售热线；************* 传真：*************一、功能综述智能三相数显压表是根据我国对电力设备的运行和监控要求而设计的，用户可以通过面板按键整定PT 参数，直观显示系统一次母线电压，数码管同时显示三相电压值，显示清晰美观，能直接取代传统的模拟指针表，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。

二、主要技术指标2.1、信号输入标称输入电压：AC 100V 、400V 允许过量程：瞬时：电压2倍/2秒; 持续：1. 2倍 2.2、测量输入范围：低压型0 ～ 500V （直接输入）高压型0～120V （电压互感器二次输入） 2.3、显示范围：低压型0.0 ～ 9999V ，小数点根据量程自动切换高压型 0.000 ～ 999.9 kV ，小数点根据量程自动切换 2.4、精度：0.5 ％2.5、绝缘强度： IEC 60255-5 2KVrms-1min 2.6、环境承受能力：工作 IEC 60068-1和2 0℃～+55℃储存 IEC 60068-1和2 -25℃～+70℃湿热 IEC 60068-1-3 93%RH 40℃2.7、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m2.8、工作电源及功耗： AC ( 85～265)V 或DC ( 100～275)V ≤5VA 三、显示与按键操作说明第一排显示UAN 或UAB ，第二排显示UBN 或UBC ，第三排显示UCN 或UCA ；按住键持续4秒，放掉仪表自动进入设定状态，按选择要设定的菜单，选择好菜单后按进入参数整定，若退出选择菜单3设定。

项整定的为线路所用PT四、外型尺寸与面板示意图五、使用与订货注意事项5.1、用户在使用前必须仔细阅读使用手册，严格按照手册规定的方法进行接线和操作整定，否则会影响到使用安全和仪表的正常运行；5.2、用户订货前必须事先参考有关仪表的产品说明，根据实际需要作功能选择； 5.3、用户在订货时请标明测量的电压等级，以便为您提供最佳面板显示单位； 5.4、请按照规定的相位接入电压信号，切勿接反； 5.5、未经许可，不得擅自拆开仪表；5.6、本产品附件：安装配件 1付，说明书 1份，合格证 1份； 5.7、本产品自出厂之日起质保1年，终身维修; 六、输入/输出典型接线图注：1、根据用户实际需求，会改动某些端子的功能，用户以供货产品的技术协议或机壳后面的接线指示图为准2、用户根据需要选择三相三线或三相四线接线方式，三相三线显示线电压，三相四线显示相电压七、接线方式。

智能电力测控仪使用说明书

PCA
举例如下：装置为三相电流谐波、三相电压谐波，不需 4-20mA 输出接口，装置通讯接口为 1 路 RS485 通讯功能。则型号表示为：DTHK—ZBD—PCA—1—1—0—1 四、技术数据 4.1 环境要求指标工作环境：工作温度：-10℃～55℃ 贮存温度：-20℃～75℃ 相对湿度: <95%，防护等级：IP52 海抗 4.2 技术参数装置电源：85～265VAC 或 110～346VDC 频率: 50Hz（额定） /8W（保护动作）交流电压回路不大于 0.5VA/相交流电流回路不大于 0.5VA/相 4.3 精度指标测量精度：电流电压功率频率积分电度保护精度：电流、电压时间 4.4 接口参数交流输入电压：100V/380V/660V 允许 2 倍额定电压过载连续工作交流输入电流： 250A 以内，采用内置 CT（6.3A/25A/100A/250A）；（2 倍过载连续工作，10 倍过载 20S） 250A 以上，采用标准 CT（二次侧额定 5A 或 1A）（10 倍过载连续工作）；
RG — ZBD — PCA — * — *
通讯接口电气特性（1-2 路 RS485）选项 DC4-20mA 输出（1-2 路）选项
PC：智能测控装置 A：设计序号
RG—ZBD—PCA 智能电力测控仪使用说明书 3.2 RG―ZBD 系列选型表下表是型号中各位选项的具体说明和意义，设计选型或订货时请详细阅读下表。设计序号 * DC4～20Ma 0: 无 4∼20mA 输出 1: 有 1 路 4∼20mA 输出 2: 有 2 路 4∼20mA 输出 * 通讯接口选项 0: 无通讯功能 1：1 路 RS485 通讯功能 2：2 路 RS485 通讯功能
5

三相交流智能数显表使用说明书

· 传递成功感知卓越
隔离耐压：电源/输入/输出间≥DC2.5KV/min.1mA 电源端雷击浪涌 2500V 电源端脉冲群 1800V 绝缘电阻：≥100MΩ 工作温度：-10℃～+50℃ 储藏条件：-40℃～+70℃
五、参考接线图（功能组合不同，接线会有变化，使用时以产品上接线图为准）
二、型号说明
三、安装说明：
安装方式：面盘安装，背后接线外形尺寸：96×96×110mm 安装精度等级: 电压/电流：0.2 级;功率、功率因数、频率：0.5 级最大显示：9999 最大分辨率：电压：0.1V 电流：0.001A 输入：AC 500V*5A 标准模拟变送量输出（可选）：电压输出：0-5V,1-5V；电流输出：0-20mA,4-20mA；变送输出负载能力：电压≥2KΩ；电流＜300Ω；通讯接口（可选）：RS485(波特率：9600bps；数据格式；起始位 1 位，数据位 8 位，停止位 1 位，校验位
2
读/写
0xFFFFFFFF~0x7FFFFFFF
(2)、继电器输出控制寄存器
寄存器地址(Hex) 寄存器内容寄存器个数寄存器状态
数据范围
0x0028
继电器控制
1
写
0x00FF(代表继电器吸合)
深圳圣斯尔电子技术有限公司
TEL：0755－83766901~5(5 线) FAX：0755－83762478
Addr PArI
1-255 N.8.1;O.8.1;E.8.1
1 N.8.1
产品的地址编号设置奇偶校验，初始为无校验
不保存退出
7
无无
(菜单显示：E)
保存退出(菜
8
无无

ACEB智能电力仪表仪表说明书

ACXE898B34永诺电气多功能表一、概述ACXE898B4多功能表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为级、实现LCD 现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议二、技术参数测量显示可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uca（线电压）Ia、Ib、Ic（电流）；Ps（总有功功率）；Qs（总无功功率）；PF（总功率因素）；Ss（总视在功率）；F（频率）以及EP（有功电能）、Eq （无功电能）所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。

而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。

具体为：其中P>0，累计的有功电能量是有功电能吸收，P<0，累计的有功电能是有功电能释放，Q>0，累计的无功电能是无功电能感性，Q<0，累计的无功电能是无功电能容性。

页面显示示意图多功能电力仪表共有16个电力参数显示页面，用户可设置为自动切换显示，也可设置为手动切换。

通过“”键来完成页面切换。

页面内容说明第一页面分别显示电压Ua、Ub、Uc （三相四线）和Uab、Ubc、Uca（三相三线）左图中Ua= Ub=Uc=页面内容说明第二页面显示三相电流Ia，Ib，Ic单位为A。

左图中Ia=Ib=Ic=第三面显示总有功功率左图中PS=第四页面显示各分相有功功率左图中：Pa=Pa=三相三线接线仪表显示线电压三相四线接线仪表显示相电压Pc=显示总无功功率第五页面左图中：Qs=显示A相无功功率第六页面左图中：Qb=页面内容说明第七页面显示B相无功功率左图中：Qb=第八页面显示C相无功功率左图中：Qc=第九页面显示总功率因数左图中：PF=表示总功率因数感性第十页面显示各相功率因数左图中：PFa=PFb=PFc=第十一页面显示电网频率左图中：F=50Hz页面内容说明第十二页显示正向有功电能左图中：EP=第十三页显示反向有功电能左图中EP-=第十四页显示正向无功电能左图中EQ=第十五页显示反向无功电能左图中EQ-=第十六页显示总视在功率左图中：Ss=TX灯亮表示仪表正在与上位机进行数据交换3．6 编程菜单结构图用户可根据实际情况选择适当的编程设置参数：例1：电压变比调试（例：10KV/100V）例2：电流变比调试（例：250A/5A）四、数字通讯多功能电力仪表提供串行异步半工RS485通讯接口，采用MOD-BUS-RTU协议，各种数据信息均可在通讯线路上传送。

智能仪表快速使用说明书

智能仪表快速使用说明书一、注意事项◆本记录仪主机不防水，使用时切勿将记录仪主机置于露天环境或者液体中，避免与腐蚀性气体和液体接触◆本记录仪采用塑料外壳，请防止酸碱等化学品对外壳的腐蚀◆请不要将记录仪（包含传感器）放在超出本记录仪工作温湿度区域的环境中，否则有可能出现不可预期的结果◆记录仪采用内置锂电池供电，不可充电，不允许短路，遇火会发生爆炸，请务必远离火源。

废旧电池请妥善处理，保护环境◆本记录仪支持外部供电电压为直流，推荐使用本公司配套的电源适配器◆本记录仪出现故障时，非本公司专业人员请勿自行拆卸维修，无需更换电池，请严格按照说明书中的操作步骤进行二、技术参数◆测量范围：℃～℃（整机投入温度℃～℃）～◆精度：±℃，±（全程）◆记录容量：组◆记录间隔：秒～小时连续可调◆通讯接口：接口或接口◆外形尺寸：××三、软件安装放入光盘，复制文件 >粘贴到合适的磁盘 >解压文件 >安装相关文件 >安装成功 >运行软件四、设备操作1 / 4、将设备插入接口，显示检测到设备对话框，第一次需安装驱动，点击下一步选择[自动安装软件]至完成、进入上位机管理软件，设置好[通讯设置]参数后再点击[连接]按钮，连接成功后设备内部已组态参数自动显示在左侧的属性显示栏五、启动设备『组态参数』在使用记录仪之前，需先启动设备，组态用户所需的参数，方法如下：1、单击工具栏中『组态』按钮，出现提示对话框选择是否重新组态2、单击[是]按钮，随后出现设备信息检索画面3、单击[下一步]按钮到通道信息设置画面，设置各通道的记录或报警相关功能4、设置完通道信息后单击[下一步]按钮到组态、系统等参数信息设置画面，用户请根据需求进行设置5、设置完参数信息后，单击[下一步]按钮确认将重新组态的设备参数，无误则单击[完成]，软件会自动更新设备新组态的运行参数6、组态成功后，弹出组态成功提示对话框，确定后用户可将设备从接口取下，放入被测试环境中开始工作六、下载数据在线采集、下载数据：当测量过程结束后，可将设备插入接口，打开记录仪上位机软件，单击工具栏中『下载』按钮，选择好处理方式，软件自动将设备中已记录的数据下载到上位机中来查看数据或曲线，下载的数据可另存到电脑中，亦可直接进行打印，下载软件操作说明见上位机『帮助』内容、在线采集：当测量过程中时，请将设备插入接口，打开上位机软件，单击工具栏中『实时通讯』按钮，软件可进行在线采集实时数据，在线采集到的数据可另存到电脑中，亦可直接进行打印七、参数说明、立即启动：组态完成后系统立即开始记录数据、定时启动：当时间到达组态设定的定时启动时间时系统开始记录、手动启动：系统通过按钮来开始记录、记满停止：当数据存储饱和时，记录仪自动停止记录、定时停止：当时间到达设定的停止时间时，记录仪自动停止记录、次数停止：当记录次数到达设定的次数时，记录仪自动停止记录、软件停机：用户可通过记录仪上位机分析软件中的『停机』按钮来设置记录仪停止、继续保存：下载数据后继续保存原有的存储数据、下载后删除：下载数据后，记录仪中存储的记录数据被自动删除、记录间隔：记录数据间隔。

46系列智能配电仪表说明书

11.5 CT 一次电流值设置 ....................................................................................... 17
11.3 通讯地址设置 ............................................................................................. 17
11.4 通讯波特率设置.......................................................................................... 17
6.4 通讯接线........................................................................................................ 13
7 显示介绍.................................................................................................................................14
3.7 电源 ................................................................................................................. 7
4 包装...........................................................................................................................................8

电气仪表使用说明书

电气仪表使用说明书一、安全注意事项在使用电气仪表之前，请务必阅读并遵守以下安全注意事项：1. 仅限专业人员操作：电气仪表属于专业设备，只应由受过专业培训的人员进行操作和维护。

未经过专业培训的人员请勿擅自操作，以免造成人身或财产损失。

2. 断电操作：在操作电气仪表之前，务必将其与电源断开连接，确保安全操作。

在对仪表进行维护或检修时，同样应先切断电源。

3. 防止触电：在进行操作或维护时，应确保手部干燥，并佩戴绝缘手套，以防止触电事故的发生。

4. 确保接地：在操作仪表时，请确保仪表及相关设备良好接地，以减少漏电或其他安全隐患的发生。

5. 避免过载：在使用电气仪表时，请务必遵守设备的最大负载和额定电流要求，确保设备正常工作。

二、产品概述电气仪表是一种用于测量、监测和控制电气参数的设备。

本产品具有以下特点：1. 高精度测量：电气仪表采用先进的传感技术和数字处理技术，具有高精度的电气参数测量功能。

2. 多功能显示：仪表配备了清晰易读的显示屏，可以同时显示多个电气参数，并提供相应的报警功能。

3. 远程控制：仪表支持远程控制功能，可以通过无线通讯或有线连接与其他系统进行数据交互和远程控制。

4. 安全可靠：仪表具有多种安全保护功能，如过载保护、漏电保护等，确保使用过程中的安全可靠性。

三、操作指南1. 仪表启动和关闭- 启动：在确认电气仪表与电源连接稳固后，打开电源开关，待仪表显示屏亮起并完成自检后，即可开始使用。

- 关闭：在停止使用电气仪表时，先确保所有操作已保存或记录，然后依次关闭相关电源开关，并将电气仪表与电源断开连接。

2. 参数测量和显示- 选择参数：使用仪表上的操作按钮或旋钮，选择要测量和显示的电气参数。

仪表会自动进行测量并在显示屏上显示结果。

- 切换显示：如果需要同时显示多个参数，请按照仪表说明书中的操作方法切换显示模式，以便查看不同的电气参数。

3. 报警设置和处理- 设置报警：按照仪表说明书中的操作方法，进入报警设置模式，根据实际需要设置报警阈值和报警方式。

AOB192E-7T4 多功能网络电力仪表使用说明书

技术参数AOB192E-7T4多功能网络电力仪表使用说明书概述安装、使用产品前，请阅读使用说明书3.2安装方法根据仪表外形在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

多功能网络电力仪表(以下简称仪表)专门针对供配电系统的电力监控需求设计制造。

它能高精度的测量所有常用的电力参数,如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；长寿命LED显示仪表测量参数和电网系统的运行信息；带有RS485通讯接口,采用MODBUS-RTU通讯协议，实现与PLC、工控计算机等通讯组网。

仪表面板带有四个编程按键，用户可现场方便的实际显示切换，仪表参数编程设置，具有很强的灵活性。

仪表采用计量芯片测量，具有测量精度高、稳定性好、抗干扰能力强、可用在变频器、可控硅、逆变器等产生谐波很大的电路中实现精确稳定的测量。

安装与接线3.1外形与安装开孔尺寸单位：mm72×7272726767666685宽高宽高安装开孔尺寸仪表外形高深宽壳体尺寸面框尺寸注:带*号为进线，进出线接反，电能计量到反相电能。

电流输入地址：浙江省乐清市城南街道宋湖村宋竹路弄号191电话：*************传真：*************网址：乐清市奥宾仪表有限公司免费服务热线：400-873-2005QQ：687920053.3.1辅助电源(POWER)：仪表工作电源为AC/DC85～264V。

3.3.2电量信号输入(I input和U input)：I input为A、B、C三相交流电流信号输入端，其中I*为电流进线端；U input为A、B、C三相交流电压信号输入端。

接线时请保证输入信号的相序、极性与端子一一对应。

输入电压应不高于产品的额定输入电压，否则应考虑使用PT；输入电流应不高于产品的额定输入电流，否则应考虑使用CT。

3.3.3电能脉冲输出(imp out)：P+为有功电能脉冲输出正极，Q无+为功电能脉冲输出正极，P-Q-为电能脉冲输出负极。

Z系列多功能网络电力仪表新

n . 8.1 : n -无校验, 8 - 8个数据位, 1 - 1个停止位 o.8.1 : o -奇校验, 8 - 8个数据位, 1 - 1个停止位 E.8.1 : E-偶校验, 8- 8个数据位, 1- 1个停止位
0~6 1~15 End
选择所测量的电量参数中的任何一个项目以及其报警的上下限数值,经过DO模块的判断输出相应的开关通断信号。选择所测量的电量参数中的任何一个项目以及其满刻度输出对应值,经过AO模块采集运算后输出。当前密码输入新密码第一次输入新密码第二次
开关量
输出指示输入指示
diSP=5
00000000(开关量) 前四位:开关量输出(0 :关断，1 :导通) 后四位:开关量输入(0 :关断，1 :导通) 显示三相无功功率值: 左图显示: A相无功功率值: 0.000Kvarh B相无功功率值: 0.000Kvarh C相无功功率值: 0.000Kvarh 总无功功率值: 0.000Kvarh 正向有功电能值：0.09KWh
6
4.6 编程操作示例所有的仪表在第一次使用时,请检查仪表的参数同所在配电系统中参数是否一致,仪表后面的标签中都标注了仪表出厂的设置参数;如果不一致可通过面板上的四个按键自行修改仪表内部参数,使其满足配电系统中的要求。 4.2.1 设置显示方式，由diSP = 1(三相电流值)更改为 diSP = 4(三相功率因数值)
河北三石电力设备有限公司
Z系列多功能网络电力仪表使用说明书
安装和使用前请阅读此说明书
一、产品简介
1.1 引用标准引用国家标准： DL/T614-1997多功能电能表 GB/T17883-1999 0.2S级和0.5S级静止交流有功电度表 GB/T17882-1999 2级和3级静止交流无功电度表 GB/T13850-1998交流电量转换为模拟量或者数字信号的电测量变送器引用国际标准 IEC62053-22 : 2003 电量测量设备 (交流 )-特殊要求-第 22 部分：静态电度表 (0 .2S 级和 0.5S 级) IEC62053-23 : 2003 电量测量设备 (交流 )-特殊要求-第 23 部分：静态无功表 (0 .2S 级和 0.5S 级) IEC61010-1 : 2001 测量、控制以及实验室用电气设备的安全要求-第一部分：一般要求 IEC61000-2-11 电磁兼容性 (EMC)- 第2- 11部分 IEC60068-2-30环境测试-第2-30部分 1.2 产品概述 Z系列多功能网络电力仪表专门针对供配电系统的电力监控需求和设计制造。它能高精度的测量所有常用的电力参数,如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等。同时还具有电能累计、电能脉冲输出、越限报警、开关量输入输出、模拟量变送输出与网络通讯等功能,具有良好的人机操作界面。 Z系列多功能网络电力仪表具有极高的性价比,可以取代常规测量指示仪表、电能计量表、多功能电力仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件。该仪表可以应用于各种控制系统, 能源管理系统,变电站自动化,配电网自动化,工业自动化,智能建筑,智能配电柜,开关柜中, 具有安装方便,接线简单,维护方便,工程量小,现场可设置输入参数的特点。能够完成业界不同PLC,工业控制计算机通讯软件的组网。

多功能电力仪表用户手册说明书

多功能电力仪表用户手册适用型号：PD194E/Z-2H4PD194E/Z-9H4/9H1PD194E/Z-3H4/3H1PD194E/Z-AH4/AH1安全须知感谢您选择江苏斯菲尔电气股份有限公司研发的产品，为了方便您选购和安全、正确、高效的使用本产品，请仔细阅读本手册并在使用时务必注意以下几点。

注意CAUTION：◆该装置必须有专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前、必须切断输入信号和电源◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数需在额定范围内下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆带电拨通信插头◆未按要求连接端子连线本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。

如果您需要电子版用户手册可以向本公司的技术服务部门索取。

目录1产品简介 (1)1.1概述 (1)1.2选型 (1)2技术规格 (3)2.1技术参数 (3)2.2测量参数 (5)3安装与接线 (6)3.1尺寸 (6)3.2安装 (7)3.3接线 (8)4操作 (10)4.1面板 (10)4.2显示 (10)4.2.1电量 (11)4.2.2电能 (13)4.2.3谐波 (14)4.3设置 (16)4.3.1系统设置 (20)4.3.2信号输入设置 (21)4.3.3通信设置 (22)4.3.4继电器输出设置 (23)4.3.5模拟量输出设置 (24)5功能 (25)5.1需量记录 (25)5.2电能脉冲输出 (25)5.3开关量输入 (26)5.4继电器输出 (27)5.5模拟量输出 (29)6通信 (31)6.1物理层 (31)6.2通信协议MODBUS-RTU (31)6.3报文指令格式 (32)6.4数据格式 (38)附录1MODBUS-RTU通信寄存器信息表 (39)一次电网数据 (39)二次电网数据 (40)极值需量数据 (41)谐波数据 (43)参数设置 (48)附录2DL/T645-1997通信协议 (52)电能通信协议 (52)瞬时电量量通信协议 (52)总谐波畸变率(THD)通信协议 (53)通信参数协议 (54)附录3DL/T645-2007通信协议 (54)电能通信协议 (54)瞬时电量量通信协议 (55)总谐波畸变率(THD)通信协议 (57)通信参数协议 (57)1产品简介1.1概述H系列多功能电力仪表可测量全电量参数、谐波、电能，并具有数字通信、开关量输入、继电器输出、电能脉冲输出和模拟量输出等功能。

多功能仪表使用说明书

多功能电力监测仪表使用手册U S E R M A N U A L目录安全须知 (1)一、产品说明 (2)1.1概述 (2)1.2选型 (2)1.3测量 (3)1.4需量 (4)1.5电能计量 (4)1.6电能脉冲 (5)1.7开关量输入 (6)1.8继电器输出 (6)1.9模拟量输出 (7)1.10通信 (7)1.11电能质量 (7)二、安装与接线 (8)2.1安装尺寸 (8)2.2外形尺寸 (9)2.3安装 (9)2.4接线 (9)三、操作......................................... (11)3.1仪表面板.......................................... .113.2显示 (12)3.3显示界面总览 (14)四、设置 (15)4.1查看系统参数 (15)4.2进入和退出编程状态 (15)4.3设置菜单总览 (15)4.4设置菜单说明 (19)4.5通信设置 (21)4.6输入信号设置 (22)4.7报警项目表........................................ .234.8变送和需量项目表 (24)五、常见问题及解决办法 (24)5.1通信 (24)5.2测量不准确 (25)5.3电能不准确 (25)5.4仪表不亮 (26)5.5其它异常情况 (26)六、技术规格 (26)七、通信说明附录 (27)一、安全须知该装置必须由专业人员进行安装，由于不按照本手册操作而导致的故障，制造商将不承担责任。

请您在使用装置前仔细阅读本手册，并在使用时务必注意以下几点：◆该装置必须由专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前，必须切断电源和输入信号◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数须在额定范围内下述情况会导致装置损坏或装置工作的异常◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆未按要求接线二、产品说明1.概述本系列多功能电力仪表可监测多种电气参数，如电压、电流、频率、功率、功率因数、电能等，并具有开关状态监测、越限报警、模拟量输出、电能脉冲和通信等功能。

电力仪表使用说明书

电力仪表使用说明书一、介绍电力仪表是一种用于测量电流、电压、功率等电能参数的设备。

本使用说明书将详细介绍电力仪表的使用方法以及相关注意事项，以帮助用户正确、安全地操作仪表。

二、安装1. 将电力仪表插头插入电源插座并确保接触良好。

2. 将仪表的电源线连接到电动机或电路中，并确保连接牢固。

3. 检查仪表的接地线是否正常连接，确保接地良好。

三、操作方法1. 电力仪表开机后，显示屏将显示当前电流、电压和功率的数值。

2. 用户可以通过操作按钮选择显示模式，包括电流、电压、功率的实时值、最大值、最小值等。

3. 用户可以通过操作按钮进行零位校准，确保仪表的测量精度。

4. 仪表可设置警报功能，当电流或电压超过设定值时，会发出声音或闪烁警示灯。

四、注意事项1. 在使用电力仪表之前，请确保已经了解所测电流、电压等参数的预期范围。

2. 请勿在使用过程中将电力仪表暴露于高温、潮湿等恶劣环境中，以免损坏仪表。

3. 当操作电力仪表时，请勿戴手套或者湿手操作，以防触电事故发生。

4. 如发现仪表存在异常，如显示不准确等情况，请立即停止使用，并联系维修人员进行检修。

5. 请勿在没有专业人员指导及监控的情况下对仪表进行拆卸或修改，以免造成不可预测的后果。

五、维护保养1. 定期检查电力仪表的电源线和接地线，确保其无损坏现象。

2. 每隔一段时间，清洁仪表的外壳表面，确保无灰尘或污渍。

3. 请定期校准电力仪表的零位，以保证其测量准确性。

六、故障排除1. 问题：显示屏无法正常显示。

解决方法：检查电源插座是否通电，确保电源连接正常。

2. 问题：显示数值异常或者变动较大。

解决方法：进行零位校准，如问题仍然存在，请联系维修人员进行检修。

七、注意事项1. 请使用标准电源进行供电，以确保电力仪表正常工作。

2. 请每隔一段时间对电力仪表进行测试，以确保其测量准确性。

3. 请避免在强磁场附近使用电力仪表，以免对仪表的测量结果产生干扰。

八、其他本使用说明书仅针对特定型号的电力仪表，请在使用时仔细阅读，并按照说明书的指示进行操作。

电力监测仪表使用说明书

系统安装找到电气电力监控系统目录下的setup文件夹，如图1所示。

找到setup文件夹中的_Setup或_Setupx64，如果操作系统是32位的windows系统，请双击_Setup，如果操作系统是64位的windows系统，请双击_Setup64，如图2与图3所示。

双击_Setup或_Setupx64批处理文件之前，请把操作系统的杀毒软件退出。

图1所示电气电力监控系统文件夹图2所示_Setup与_Setupx64批处理文件二、系统运行2.1、界面说明正中间的是监测系统由AutoImg.exe生成的主画面。

点击右下角的打开以下窗口可以看到最近发生的事件上方的工具栏按钮分别为：登入，某些操作需要用户登陆才能进行登出打印主画面查看实时通讯帧，用来查看与通讯机通讯的报文。

查看最近发生的时间，同分别为查看遥测、遥信、电度表，各遥测、遥信、电度会实时更新到各表上查看历史事件，即运行程序目录下的ViewEvent.exe启动图形工具制作页面，即运行程序目录下的AutoImg.exe启动数据库系统数据，即运行程序目录下的ViewDb.exe启动报表系统制作各类报表，即打开程序目录下的report.xls数据展示，即运行程序目录下的ViewData.exe用户管理，设置各用户的权限键盘快捷键定义添加或删除外部模块切换监测系统主画面上一页面下一页面回到主画面系统参数配置关于推出监测系统2.2、后台与通讯机通信设置后台参数点击工具栏上的或点击菜单栏上的”查看/实时通讯”打开以下窗口其中左边的为与通讯机通讯的通道右键通道/修改通道/点击修改UDP通道参数，修改后台与通讯机的通讯参数点击修改UDP通道参数弹出以下窗口其中源端口为后台端口，目的端口为通讯机端口。

本端地址为后台地址，对端地址为通讯机地址。

当捆绑协议为ViewData.dll时，此通道为接收通讯机与保护装置通讯的报文。

当捆绑协议为trdata.dll时，此通道用于传输通讯机的测量数据（如YX、YC）。
