建筑构造与识图 屋顶
合集下载
建筑识图与构造第九章 屋顶构造
d)外排水
《建筑识图与构造》第九章屋顶构造
三、平屋顶的防水构造
1.刚性防水屋顶：刚性防水屋面
是指用细石混凝土作防水层的屋 面。刚性防水屋面的主要优点是 构造简单、施工方便、造价较低； 缺点是易开裂，对气温变化和屋 面基层变形的适应性较差，所以 刚性防水多用于我国南方地区防 水等级为Ⅲ级的屋面防水，也可 用作防水等级为Ⅰ、Ⅱ级的屋面 多道设防中的一道防水层。
②.有组织排水：
有组织排水是指雨水经由天沟、雨水管等排水装臵被引导至地面或地 下管沟的一种排水方式。
内排水用于多跨房屋、高层建筑，以及有特殊需要时可以采用内
排水，此时雨水由屋面天沟汇集，经雨水口和室内雨水管排入下 水系统，如图（a）、（b）所示。 外排水是常用的排水方式，一般将屋面做成四坡水，沿房屋四周 做外檐沟，或沿四周做女儿墙，女儿墙与屋面相交形成内檐沟， 将屋面雨水汇集，经雨水口和室外雨水管排至地面。外排水方式 如图（c）、（d）所示。
《建筑识图与构造》第九章屋顶构造 刚性防水层（炎热地区）它是用防水砂浆抹面或用细石混凝土现浇而成的整 体防水层。细石混凝土中宜掺膨胀剂（UEA）、减水剂、防水剂等，其构造 如图所示。 细石混凝土防水层还可以采用浮筑防水层的构造做法。 为了防止刚性防水层产生无规律裂缝，在刚性防水层中应设臵分格缝，分格 缝位臵在结构层的支座处，分格缝纵横向距离不宜大于6m。如图所示。
《建筑识图与构造》第九章屋顶构造
二、平屋顶的排水 1.平屋顶屋面坡度的形成
屋顶坡度的形成可选择材料找坡或结构找坡。 ①材料找坡：亦称垫臵找坡。它是在水平的屋面板上 利用材料做成不同的厚度以形成坡度。找坡材料多用 炉渣等轻质材料加水泥或石灰形成。 ②结构找坡：亦称搁臵找坡。它是将屋面板搁臵在有 一定倾斜度的梁或墙上，以形成屋面的坡度。
《建筑识图与构造》第九章屋顶构造
三、平屋顶的防水构造
1.刚性防水屋顶：刚性防水屋面
是指用细石混凝土作防水层的屋 面。刚性防水屋面的主要优点是 构造简单、施工方便、造价较低； 缺点是易开裂，对气温变化和屋 面基层变形的适应性较差，所以 刚性防水多用于我国南方地区防 水等级为Ⅲ级的屋面防水，也可 用作防水等级为Ⅰ、Ⅱ级的屋面 多道设防中的一道防水层。
②.有组织排水：
有组织排水是指雨水经由天沟、雨水管等排水装臵被引导至地面或地 下管沟的一种排水方式。
内排水用于多跨房屋、高层建筑，以及有特殊需要时可以采用内
排水，此时雨水由屋面天沟汇集，经雨水口和室内雨水管排入下 水系统，如图（a）、（b）所示。 外排水是常用的排水方式，一般将屋面做成四坡水，沿房屋四周 做外檐沟，或沿四周做女儿墙，女儿墙与屋面相交形成内檐沟， 将屋面雨水汇集，经雨水口和室外雨水管排至地面。外排水方式 如图（c）、（d）所示。
《建筑识图与构造》第九章屋顶构造 刚性防水层（炎热地区）它是用防水砂浆抹面或用细石混凝土现浇而成的整 体防水层。细石混凝土中宜掺膨胀剂（UEA）、减水剂、防水剂等，其构造 如图所示。 细石混凝土防水层还可以采用浮筑防水层的构造做法。 为了防止刚性防水层产生无规律裂缝，在刚性防水层中应设臵分格缝，分格 缝位臵在结构层的支座处，分格缝纵横向距离不宜大于6m。如图所示。
《建筑识图与构造》第九章屋顶构造
二、平屋顶的排水 1.平屋顶屋面坡度的形成
屋顶坡度的形成可选择材料找坡或结构找坡。 ①材料找坡：亦称垫臵找坡。它是在水平的屋面板上 利用材料做成不同的厚度以形成坡度。找坡材料多用 炉渣等轻质材料加水泥或石灰形成。 ②结构找坡：亦称搁臵找坡。它是将屋面板搁臵在有 一定倾斜度的梁或墙上，以形成屋面的坡度。
建筑构造与识图—屋顶基本知识
屋顶基本知识
学习目标：掌握防水屋面的基本知识，熟悉其常用的几种做法；
11.1.1平屋顶的基本知识
屋顶的作用
1.承重作用； 2.围护作用； 3.装饰建筑立面。
常见的屋面类型
平屋顶、坡屋顶、曲面屋顶
11.1.1平屋顶的基本知识
屋顶坡度的确定
影响坡度的因素：为了预防屋顶渗漏水，常将屋面做成一定坡度，以排雨水。
坡度的大小与屋面材料、当地降雨量大小、屋顶结构形式、建筑造
型要求及经济条平屋顶的基本知识
平屋顶的找坡方式
1.材料找坡：水平屋面板上利用材料厚度不同形成一定的坡度。 材料：多用炉渣等轻质材料加水泥和石灰。 位置：承重屋面板与保温层之间。 特点：坡度不宜过大；使室内获得水平的顶棚层，但增加了屋顶的自重 2.结构找坡：屋面板搁置在一定倾斜度的梁或墙上。 特点：不另作找坡层，但往往需设吊顶。
学习目标：掌握防水屋面的基本知识，熟悉其常用的几种做法；
11.1.1平屋顶的基本知识
屋顶的作用
1.承重作用； 2.围护作用； 3.装饰建筑立面。
常见的屋面类型
平屋顶、坡屋顶、曲面屋顶
11.1.1平屋顶的基本知识
屋顶坡度的确定
影响坡度的因素：为了预防屋顶渗漏水，常将屋面做成一定坡度，以排雨水。
坡度的大小与屋面材料、当地降雨量大小、屋顶结构形式、建筑造
型要求及经济条平屋顶的基本知识
平屋顶的找坡方式
1.材料找坡：水平屋面板上利用材料厚度不同形成一定的坡度。 材料：多用炉渣等轻质材料加水泥和石灰。 位置：承重屋面板与保温层之间。 特点：坡度不宜过大；使室内获得水平的顶棚层，但增加了屋顶的自重 2.结构找坡：屋面板搁置在一定倾斜度的梁或墙上。 特点：不另作找坡层，但往往需设吊顶。
《建筑构造与识图》课件
建筑图纸的识读方法
熟悉图纸的符号与标注
了解图纸中常用的符号和标注方式，有助于 更好地理解图纸内容。
结合图纸和现场进行比对
通过将图纸与现场进行比对，可以更好地理 解图纸中的内容，并发现存在的问题。
掌握比例尺和单位
了解图纸的比例尺和单位，有助于更好地理 解图纸中的尺寸和高度等信息。
学习专业术语和规范
了解建筑专业术语和规范，有助于更好地理 解图纸中的内容和技术要求。
06
总结与展望
本课程的主要内容总结
建筑构造的基本知识
介绍了建筑构造的基本原理、建筑 材料、建筑结构形式等。
建筑识图技能
讲解了如何阅读建筑施工图、结构 施工图、给排水施工图等，以及如
何理解和应用图纸上的信息。
实际工程案例分析
结合实际工程案例，分析了建筑构 造与识图在实际工程中的应用和重 要性。
课程实践环节
要点一
总结词
掌握给排水施工图的构成和内容，了解建筑物的给排水系 统和设备布置。
要点二
详细描述
给排水施工图是表示建筑物给排水系统和设备布置的图纸 ，包括给水系统图、排水系统图、消防系统图等。通过识 读给排水施工图，可以了解建筑物的给排水系统和设备布 置，为后续的给排水系统和设备安装提供依据。
电气施工图的识读
04
建筑识图实践
建筑施工图的识读
总结词
掌握建筑施工图的构成和内容，了解建筑物的总体布局和设计意图。
详细描述
建筑施工图是表示建筑物整体布局、建筑物的外部形状、内部布置以及细部构造的图纸 ，包括总平面图、平面图、立面图、剖面图和详图等。通过识读建筑施工图，可以了解
建筑物的总体布局、设计风格和功能划分等信息，为后续的施工和设计提供依据。
《建筑构造与识图》课件
建筑识图基础知识
建筑图纸基本概念
建筑图纸：用于表达 建筑设计意图和施工
要求的图纸
建筑图纸类型：平面 图、立面图、剖面图、
详图等
建筑图纸符号：表示 建筑构件、尺寸、材
料等的符号
建筑图纸比例：表示 图纸上尺寸与实际尺
寸的比例关系
建筑图纸尺寸标注： 表示建筑构件尺寸的
标注方法
建筑图纸图例：表示 建筑构件、材料等的
给排水施工图的识读：了解 各部分的含义和作用
给排水施工图的应用：在实 际施工中的应用
给排水施工图的组成：包括 平面图、系统图、详图等
给排水施工图的注意事项： 注意细节，避免错误
电气施工图实例分析
电气施工图 的组成：包 括电气平面 图、电气系 统图、电气 设备图等
电气平面图的 内容：包括配 电箱、开关、 插座、灯具等 电气设备的位 置和连接关系
包括建筑材料的分类、性能和应用，建筑结构的类型和特点，建筑施工图的识读方法等
通过实例分析，加深了对建筑构造与识图的理解
展望未来，建筑构造与识图将在建筑设计、施工和管理中发挥越来越重要的作用
对未来发展的展望
建筑行业将更加注重环保和可持续 发展
建筑技术将更加注重智能化和信息 化
添加标题
添加标题
添加标题
图例
建筑图纸索引：表示 图纸中各部分内容的
索引关系
建筑图纸组成要素
图纸名称：标明图纸的名称和编号
图纸尺寸：标明图纸的尺寸和比例
图纸比例：表示图纸上尺寸与实际尺寸的 比例关系
图纸方向：标明图纸的上下、左右方向
图纸内容：包括建筑平面图、立面图、剖 面图、结构图等
图纸说明：对图纸内容进行解释说明，包 括设计说明、施工说明等

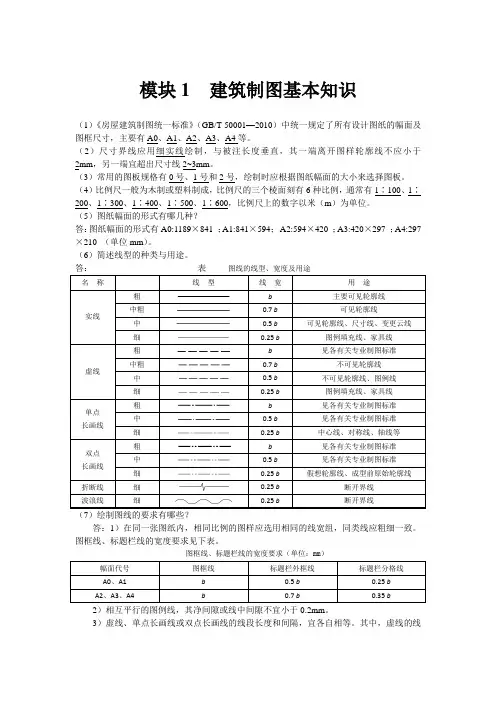

《建筑识图与构造》(上交大)课后习题与答案解析
