产状三要素剖析
3. 方位角的测定方法
直接测量 瞄准测量
4. 坡度角的测定方法
直接测量 瞄准测量
5. 用罗盘定位
地面上某一点的经纬度已知，则此点的位置就确定了。 若测定地面上某一点的方向，则必须有一参照点（参照 方向）——即基准点（基准方向）。
基准方向有二：一是真北方向，即地理北极方向，二 是磁北方向，即地球的磁北极方向。
表示方法：方位角法和象限角法。
走向有两个方向，倾向只有一个方向。
走向和倾向的关系。 ①90关系 ②只能由倾向推断走向。 水平岩层倾角为零，无走向和倾向。 直立岩层倾角为90，有走向无倾向。 其它地质体（岩脉、断层面、节理面）的表示方法 相同。
记录格式：倾向∠倾角。例如：
200°∠25°。
注意事项：
野外测量岩层产状时需要在岩层露头测量，不能在转石(滚石) 上测量，因此要区分露头和滚石。区别露头和滚石，主要是多观察 和追索并要善于判断。
测量岩层面的产状时，如果岩层凹凸不平，可把记录本平放在 岩层上当作层面以便进行测量
假若在岩层顶面上进行测量有因难，也可以在岩 层底面上测量仍用对物觇板指向岩层倾斜方向， 罗盘北端紧靠底面，读指北针即可，假若测量底 面时读指北针受障碍时，则用罗盘南端紧靠岩层 底面，读指南针亦可。
视倾向和视倾角（） 什么叫视倾向和似倾角？ 真倾角()和视倾角（）的关系是什么？ (设倾向和似倾向的夹角为)
走向线 视倾斜线
倾斜线
视倾向线
倾向线 tg =cos tg
2. 罗盘的结构和使用方法
14.固定玻璃片的金属线
1.反光镜
8.圆形水准器
15.磁偏角调节螺丝
9.磁针制动器 2.瞄准觇板
掘进专业问答题..
掘进专业问答题1、什么是煤层的“产状三要素”？答：将煤层走向、倾向、倾角统称为煤层产状三要素。
2、瓦斯爆炸的条件是什么？答：1、瓦斯浓度在爆炸范围5%-16%。
2、引爆火源温度为65O o C-75O o C以上。
3、空气中氧气浓度大于12%。
3、煤层爆炸的条件是什么？答：1、具有爆炸性煤尘。
2、空气中有悬浮煤尘。
3、有引爆火源。
4、什么叫冲击地压？答：1、冲击地压就是指井巷或采场周围煤（岩）体，在高压力作用下，煤（岩）体发生瞬间破坏，突然释放其潜能，使煤（岩）体急剧变形破坏或抛出，产生风暴，巷道堵塞，地面震动或房屋破坏等危害现象。
5、怎样预防井下透水事故的发生？答：1、做好矿井水文地质工作，要查明矿井的含水层、涌水量及影响范围，采掘范围内的断层及裂隙分布，以及老窑的数量、分布和含水量。
2、超前探水时预防突然涌水的重要措施。
有疑必探，先探后掘是探放水的根本原则。
6、掘进工作面发现透水都有哪些象征？答：挂红、挂汗、空气变冷、发生雾气、水叫、工作面顶板淋水、工作面顶板来压、底鼓、出现异味。
7、矿井火灾有哪几种？答：外因火灾和内因火灾。
8、煤的种类是怎么划分的？答：一共三种即：褐煤、烟煤、无烟煤。
9、什么叫煤层顶板？答：煤层顶板是指位于煤层上面的岩层，叫煤层顶板。
10、煤层顶板分为哪几种？答：分三种：伪顶、直接顶、老顶。
11、什么叫煤层底板？答：煤层底板是指位于煤层下面的岩层，叫煤层底板。
12、煤层底板分为哪几种？答：分两种：直接底、老底。
13、什么叫断层？答：断层是由于地壳运动而使煤岩层的完整性遭到破坏、发生断裂而形成的。
14、断层有几种类型？答：三种：正断层、逆断层、平移断层。
15、什么是陷落柱？答：分布在煤层下部有石灰岩层并有发育着岩溶时，有时就引起煤层塌陷跨落形成陷落柱。
16、掘进巷道的中线、腰线有什么用途？答：巷道中线是掌握巷道掘进的方向线。
腰线就是巷道的坡度线。
17、什么是贯通？答：保证巷道的两个或多个对向或同向工作面按设计要求掘通。
2倾斜岩层与直线的产状要素
一般采用方位角表示法：“倾向倾角” 如：213 54、0 25、60 60 请注意：在“60 60”中，两个“60”的含 义完全不同。 在一些古老的地质文献中也可能见到象限角表 示法， 如N65 W/24 SW，表示走向为北偏西65 ，倾角为24 ，向南西倾斜。 象限角表示法已经被淘汰。
倾角：岩层的倾斜线与它在 水平面上投影线之间的锐夹 角就是该岩层的（真）倾角。
倾斜岩层与直线的产状要素 1. 岩层的产状要素 视倾向与视倾角
在岩层层面上与走向线斜交的直线叫该岩层的视倾斜 线（如HM、HN）。
视倾斜线与其中水平面上投影线之间的锐夹角称之为
该岩层的视倾角或假倾角（如、）。视倾角总是小
倾斜岩层与直线的产状要素
1. 岩层的产状要素
岩层在三维空间的产出状态就是产状，有三个要素：走向、倾向和倾角。
走向：岩层与水平面的交线称走向线(图中直线MON)，走向线 在水平坐标系中所指的方位就是该岩层的走向，有两个数值。
面 平 倾斜 O
水平面
M
N
D D'

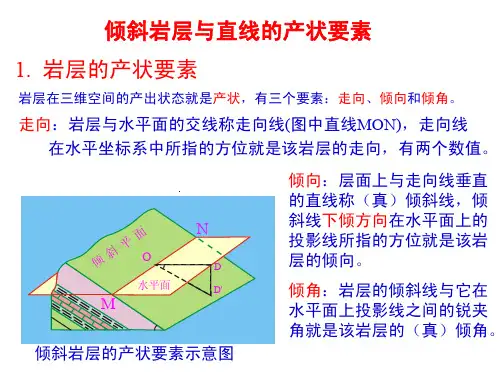

倾斜岩层的产状要素示意图
倾向：层面上与走向线垂直 的直线称（真）倾斜线，倾 斜线下倾方向在水平面上的 投影线所指的方位就是该岩 层的倾向。
倾斜岩层与直线的产状要素
3. 直线的产状要素
直线的产状要素与倾斜平面的产状要素类似，也有（真） 倾（伏）向和（真）倾（伏）角。
直线产状的表示方法与平面产状的表示方法类似，也是 “倾向倾角”。如 213 54
水平线 水平线 倾伏向
侧伏向
为倾伏角，为侧伏角 直线的产状要素图示
也可以把ห้องสมุดไป่ตู้线所在的倾 斜平面作为参照面，用 侧伏向和侧伏角表示直 线的产状。
岩层面产状
水平岩层及岩层产状岩层的产状是指岩层在空间的产出状态，如岩层在空间的延伸方向是什么，岩层面向什么方向，以及岩层的水平面的交角。
走向：岩层延伸的方向，与倾向垂直倾向：岩层倾斜的方向，岩层原为水平岩层，其倾斜的方向即为倾向。
倾角：岩层倾斜的程度1、岩层的产状要素产状通常用产状三要素表示，包括岩层的走向、倾向和倾角。
a.走向（Strike）：岩层与水平面的交线（图1，走向线AOB）;两端所指的方向（图1，）;岩层走向都有两个数值，二者相差180°。
它表示岩层在空间的水平延伸方向。
b.倾向(Dip)：倾斜平面上与走向线垂直的线（OD’）叫倾斜线。
倾斜线在水平面上的投影所指的沿平面向下倾斜的方位（）c.倾角（Dip angle）α：倾斜线与其在水平面上投影的夹角。
倾斜岩层层面与任意水平面的最大锐夹角图1视产状：面状构造与非正交平面相交迹线的产状。
a.视倾向：同一岩层层面上凡与走向线不直交的任一直线（图2-5 HD，HC）均为视倾斜线，它在水平面上的投影方位角称视倾向或假倾向。
（，）b.视倾角：面状构造与截面交线与视倾向的夹角（图2，β’，β）即：视倾斜线和它的水平投影线之间的夹角。
图2真倾角与视倾角间的关系：tgβ=tgα•cosω（图2所示）2、产状的表示1）文字法倾斜岩层三要素的文字表示方法，目前还较乱，但由于地质罗盘的方位标记有的用象限角表示，有的用方位角（360°的圆周角）表示，因后者使用较简便，通常用方位角表示。
方位角是正北方向与走向（或倾向）之间的交角。
产状的方位角表示法只记倾向和倾角，用倾向方位角∠倾角表示。
如30°∠35°(也可写NW330°∠35°)表示倾向是(从正磁北顺时针量的方位角)330°，倾角为35°；如15°∠40°表示倾向方位为15°(北东15°)，倾角40°。
产状三要素
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位 置为0度，以S或N为90度，每隔10度标记相应数字。
三、工程地质调查方法
工程地质调查主要是用直接观察和访问群众的方法， 需要时可配合适量的勘探和试验工作。
1．直接观察 直接观察是工程地质调查最重要最基本的方法。它主
要利用自然迹象和露头，进行由此及彼、由表及里的观察 分析工作，以达到认识路线通过地带工程地质条件的目的。
观察工作的质量，一方面取决于观察点的数量和选择 是否恰当，另一方面也取决于调查人员的知识和经验。 只有理解了的东西才能更深刻的感觉它，如果不具备丰 富的理论知识，不熟悉各种地质现象的本质及其相互关 系，是很难进行深刻的观察分析工作的。有经验的地质 人员，能充分利用各种自然迹象和露头，运用多种方法 互相配合进行观察分析，不仅可保证工程的质量，还可 减少不必要的勘探工作。
测倾角时:需将罗盘横着竖起来， 使长边与岩层的走向垂直，紧贴层 面，待倾斜器上的水准泡居中后， 读悬锤所示的角度，即为倾角。
表示方法：方位角法和象限角法。
走向有两个方向，倾向只有一个方向。
走向和倾向的关系。 ①90关系 ②只能由倾向推断走向。
水平岩层倾角为零，无走向和倾向。
直立岩层倾角为90，有走向无倾向。
地质力学特征，岩层的产状和接触关系，软弱结构面的发育情 况及其与路线的关系、对路基的稳定影响等。 4.第四纪地质
第四纪沉积物的成因类型、土的工程分类及其在水平与 垂直方向上的变化规律；土的物理、水理、化学、力学性质； 特殊土及地区性土的研究和评价。 5.地表水及地下水
岩层面产状
水平岩层及岩层产状岩层的产状是指岩层在空间的产出状态，如岩层在空间的延伸方向是什么，岩层面向什么方向，以及岩层的水平面的交角。
走向：岩层延伸的方向，与倾向垂直倾向：岩层倾斜的方向，岩层原为水平岩层，其倾斜的方向即为倾向。
倾角：岩层倾斜的程度1、岩层的产状要素产状通常用产状三要素表示，包括岩层的走向、倾向和倾角。
a.走向（Strike）：岩层与水平面的交线（图1，走向线AOB）;两端所指的方向（图1，）;岩层走向都有两个数值，二者相差180°。
它表示岩层在空间的水平延伸方向。
b.倾向(Dip)：倾斜平面上与走向线垂直的线（OD’）叫倾斜线。
倾斜线在水平面上的投影所指的沿平面向下倾斜的方位（）c.倾角（Dip angle）α：倾斜线与其在水平面上投影的夹角。
倾斜岩层层面与任意水平面的最大锐夹角图1视产状：面状构造与非正交平面相交迹线的产状。
a.视倾向：同一岩层层面上凡与走向线不直交的任一直线（图2-5 HD，HC）均为视倾斜线，它在水平面上的投影方位角称视倾向或假倾向。
（，）b.视倾角：面状构造与截面交线与视倾向的夹角（图2，β’，β）即：视倾斜线和它的水平投影线之间的夹角。
图2真倾角与视倾角间的关系：tgβ=tgα•cosω（图2所示）2、产状的表示1）文字法倾斜岩层三要素的文字表示方法，目前还较乱，但由于地质罗盘的方位标记有的用象限角表示，有的用方位角（360°的圆周角）表示，因后者使用较简便，通常用方位角表示。
方位角是正北方向与走向（或倾向）之间的交角。
产状的方位角表示法只记倾向和倾角，用倾向方位角∠倾角表示。
如30°∠35°(也可写NW330°∠35°)表示倾向是(从正磁北顺时针量的方位角)330°，倾角为35°；如15°∠40°表示倾向方位为15°(北东15°)，倾角40°。
产状三要素优秀课件
为了避免时而读指北针，时而读指南针，产生混淆，放应以 对物觇板指着所求方向恒读指北针，此时所得读数即所求测物之 方位角。
测量岩层面的产状时，如果岩层凹凸不平，可把记录本平放在 岩层上当作层面以便进行测量
假若在岩层顶面上进行测量有因难，也可以在岩 层底面上测量仍用对物觇板指向岩层倾斜方向， 罗盘北端紧靠底面，读指北针即可，假若测量底 面时读指北针受障碍时，则用罗盘南端紧靠岩层
底面，读指南针亦可。
3. 方位角的测定方法
测倾角时:需将罗盘横着竖起来， 使长边与岩层的走向垂直，紧贴层 面，待倾斜器上的水准泡居中后， 读悬锤所示的角度，即为倾角。
表示方法：方位角法和象限角法。
走向有两个方向，倾向只有一个方向。
走向和倾向的关系。 ①90关系 ②只能由倾向推断走向。
水平岩层倾角为零，无走向和倾向。
直立岩层倾角为90，有走向无倾向。
测量时放松制动螺丝，使对物觇板指向测物，即使罗盘北端 对着目的物，南端靠着自己，进行瞄准，使目的物，对物觇板小 孔，盖玻璃上的细丝，对目觇板小孔等连在一直线上，同时使底 盘水准器水泡居中，待磁针静止时指北针所指度数即为所测目的 物之方位角。(若指针一时静止不了，可读磁针摆动时最小度数的 二分之一处，测量其它要素读数时亦同样)。
产状三要素优秀课件
走向、倾向和倾角
走向、倾向和倾角向的含义
1）岩层走向（实质是山脉延伸方向）是岩层层面 与水平面交线的延伸方向。
2）岩层倾向（实质是山体倾斜方向）是岩层面上 的倾斜线在水平面的投影所指方向。
岩层产状及岩层构造
一、岩层产状及其测定方法1．产状要素：走向岩层面与水平面的交线，称走向线走向线两端所指的方向称走向倾向垂直于走向线沿层面向下所引的直线，称倾斜线。
其在水平面上的投影线所指方向，称为倾向倾角倾斜线与其在水平面上的投影线间的夹角2．岩层产状的野外测定及表示法在野外通常使用地质罗盘来测量岩层产状的三要素测量走向时，使罗盘的长边（即南北边）紧贴层面，将罗盘放平，水准泡居中，读指北针所示的方位角，就是岩层的走向。
测量倾向时，将罗盘的短边紧贴层面，水准泡居中，读指北针所示的方位角，就是岩层的倾向。
测倾角时，需将罗盘横着竖起来，使长边与岩层的走向垂直，紧贴层面，待倾斜器上的水准泡居中后，读悬锤所示的角度，即为倾角。
3.岩层产状表示方法倾向∠倾角├倾角倾向/倾角特殊:直立水平倒转4.岩层的分类①水平岩层：岩层的原始产状大部分是水平的。
时代越老，出露位置越低，越新则分布的位置越高。
②倾斜岩层：倾斜构造是层状岩层中最常见的一种产状，它可以是断层的一盘、褶曲的一翼或岩浆岩体的围岩，也可能是因岩层受到不均匀的上升或下降所引起的。
③直立岩层：岩层层面与水平面相垂直时，称直立岩层。
其露头宽度与岩层厚度相等，与形特征无关。
5、岩石的变形和变位常见产状类型：水平产状－岩层倾角<5ο倾斜产状－岩层倾角>5ο_<85ο直立产状－岩层倾角>85ο正常产状（正常岩层）－顺倾向方向岩层由老到新倒转产状（倒转岩层）－顺倾向方向岩层由新到老二、水平构造：沉积岩层形成时的原始产出状态(即产状)大多数是水平或近于水平。
如果经受地壳运动（垂直抬升）的影响，改变了原始形成时的位置，但仍保持水平产状的一套水平岩层组成的构造，称为水平构造。
倾斜构造：岩层受构造运动的影响，不仅改变了岩层形成时的位置，而且改变了语原有的水平状态，使岩层面与水平面具有一定的交角，于是便形成了倾斜岩层。
倾斜岩层常常是组成其它构造(如褶皱构造和断裂构造等)的一部分。
罗盘如何测量产状三要素
1．测量方位对于观测者而言，方位有两个，一是观测点（未知点）相对于某一点（已知点）的方位，另一个是某一点（未知点）相对于观测者点（已知点）的方位，二者相差180°。
当被测目标高于观测者时，观测者可将长照准合页指向目标，并略向上抬起，保持罗盘底盘水平（圆水准居中），将反光镜向上抬起，使目标通过长照准合页中线投影到反光镜中线上，如图4上图所示。
1保持罗盘底座水平。
2使目标通过长照准合页落在反光镜的中心线上。
3在这种情况下，当测量目标所在方位时，读罗盘北针；当测量观察者方位时，读罗盘南针。
1保持罗盘底座水平。
2通过短照准合页上的小孔和罗盘反光镜椭圆观察远方目标。
3 在这种情况下，当测量目标所在方位时，读罗盘南针；当测量观察者方位时，读罗盘北针。
图4 测量方位示意图磁北针所指的刻度总是长照准合页所指的方位，这时应为目标点相对于观测者的方位；磁南针所指的刻度总是反光镜所指的方位，这时应为观测者相对于目标点的方位。
当被测目标地域观测者时，观测者可将长照准合页指向自己，并略向上抬起，报纸罗盘水平，将反光镜抬起，使观察者在反光镜内亦可看到刻度环。
从短照准合页的中孔，通过椭圆孔，看到远方目标的方位，如图4下图所示，这时磁北针所指的刻度即为观测者相对于目标点的方位，磁南针所指的刻度即为目标点相对于观测者的方位。
2．测量面状要素产状图5 面状要素的产状三要素面状要素产状可用走向、倾向和倾角三要素表示，如图5。
测量岩层走向时，可选择一代表性的面，将罗盘长边（即侧边）平行于走向线并紧贴于面上，并使罗盘水平，此时南针两端的指数都为走向方位角，如图6所示。
测量要点：将罗盘侧边紧贴于待测面上；保持罗盘底座水平；此时罗盘磁北针和磁南针指数均是待测面走向。
走向线图6 测量倾斜面走向示意图测量倾向时，可将罗盘盖（带反光镜一侧）紧贴于待测面上，并使罗盘水平。
如图7所示，长照准合页即指向岩层倾向的方向，这时罗盘的磁针北针所指的刻度即为待测面的倾向。
产状的符号
产状的符号
摘要：
一、产状的定义和重要性
二、产状的表示方法
1.文字描述
2.图形表示
三、产状符号的常见错误及注意事项
四、总结
正文：
产状是地质学中描述矿物或岩石在空间中的位置和方向的重要概念，对于研究地质构造、矿产资源分布等方面具有重要意义。
在地质学中，产状通常用符号来表示，以便于交流和理解。
本文将对产状的符号进行详细介绍。
首先，我们需要了解产状的定义和重要性。
产状是指矿物或岩石在空间中的位置和方向，通常包括三个要素：走向、倾向和倾角。
走向表示矿物或岩石在地面上的延伸方向；倾向表示矿物或岩石与地面之间的夹角；倾角表示矿物或岩石相对于水平面的夹角。
正确表示产状对于地质研究具有重要意义。
产状的表示方法主要有两种：文字描述和图形表示。
文字描述主要包括走向、倾向和倾角三个要素的数值，例如：“走向北东30°，倾向南西，倾角60°”。
图形表示则是通过绘制方位角和倾角图来直观地表示产状，这种方法更加直观且易于理解。
在实际应用中，产状符号的常见错误主要包括：符号使用不规范、数值表
示不准确等。
为了避免这些错误，我们需要注意以下几点：
1.严格遵循地质学中的符号表示规范；
2.确保走向、倾向和倾角三个要素的数值准确无误；
3.在使用图形表示时，注意绘制方位角和倾角图的细节，确保准确反映产状信息。
总之，产状是地质学研究中一个非常重要的概念，正确表示产状对于地质研究和矿产资源开发具有重要意义。
产状三要素课件
表示方法：方位角法和象限角法。
走向有两个方向，倾向只有一个方向。
走向和倾向的关系。 ①90关系 ②只能由倾向推断走向。 水平岩层倾角为零，无走向和倾向。 直立岩层倾角为90，有走向无倾向。 其它地质体（岩脉、断层面、节理面）的表示方法 相同。
记录格式：倾向∠倾角。例如：
200°∠25°。
注意事项：
走向线 视倾斜线
倾斜线
视倾向线
倾向线 tg =cos tg
• 2. 罗盘的结构和使用方法
14.固定玻璃片的金属线
1.反光镜
8.圆形水准器
15.磁偏角调节螺丝
9.磁针制动器 2.瞄准觇板
4.水平刻度盘 3.磁针
11.杠杆 6.测斜指针 13.瞄准孔 5.垂直刻度盘 10.顶针 7.长方形水准器 12.玻璃盖
（一）磁针—一般为中间宽两边尖的菱形钢针，按装在底盘中 央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬 起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖， 延长罗盘使用时间。在进行测量时放松固动螺丝，使磁针自由 摆动，最后静止时磁针的指向就是磁针子午线方向。由于我国 位于北半球磁针两端所受磁力不等，使磁针失去平衡。为了使 磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁 针的南北两端。 （二）水平刻度盘---水平刻度盘的刻度是采用这样的标示 方式：从零度开始按逆时针方向每10度一记，连续刻至360度， 0度和180度分别为N和S，90度和270度分别为E和W，利用它可以 直接测得地面两点间直线的磁方位角。 （三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位 置为0度，以S或N为90度，每隔10度标记相应数字。
• 工程地质调查测绘，一般可在沿线两侧带状范围内进行， 通常采用沿线调查的方法而不进行测绘；对不良地区地段 及地质条件复杂的路段，应扩大调绘范围。以提出完整可 靠的地质资料；对可能控制路线方案、路线位置或重点工 程的地质点，以及重要的地质界线，则应根据需要进行详 细测绘。各工程项目的工程地质调查与测绘工作，应按相 关的《工程地质勘察规范》有关章节办理。
间接法确定产状要素
适用条件：
1. 三点要位于同一界面上，且不 在一条直线上；
2. 已知三点的位置、相互水平距 离和标高，且三点相距不太远；
3. 在三点范围内界面平整、产状 无变化。
1. 求等高点：从最高点向最底点连线AC上，根据点间 高差及B点高程，在AC上得到B点等高的D点。
2. 求倾向：连接DB即为某一高程的走向线，过C点做 其平行线，为另一高程的走向线。在BD线上任选一 点O，作垂线OF，即为倾向线，由高走向线向低走向 线的方位即为其倾斜方向，用量角器量出。
1. 连接岩层上层面界限与不同相邻标高的两条等高 线的交点，Ⅰ—Ⅰ/ 、Ⅱ—Ⅱ/即为二个相邻高程 的走向线。
2. 从高的一条走向线Ⅱ—Ⅱ/上任一点C作垂线与低 的一条走向线Ⅰ—Ⅰ/ 交于A点，则CA代表倾向。
3. 若两线间高差为50M，按图上比例尺换算出线段 BC（长度50m）的直角三角形。
4. 用量角器量出∠BAC的角度即为岩层倾角（ａ） ，量出CA的方位角. 三点法求产状
岩层产状三要素
适用条件： 1. 大比例尺地质图； 2. 图区范围内岩层平直稳定；
3. 同一岩层面按走向线的定义，在 地形地质图上与不同标高的等高 线所代表的水平面有较高交点。
同一倾斜岩层上，任意相同标高的两点之间的连线为走向线。
AB是两条不同高度的走向线之间的距离，BC是两条不同高度 的走向线的高差，是倾角。
地质学原理地层产状与地质年代
地层产状
第2页/共53页
地层产状——描述地层产出空间方位状态。 产状具体描述的是地层面空间方位状态。 产状三要素——走向，倾向，倾角。
走向线，AB。 走向，A B或B A。 倾斜线，OD。 倾向线，OD’。 倾向，O D’。 倾角，α 。
第3页/共53页
地层产状记录方法
第9页/共53页
地质年代表
第10页/共53页
地质年代
动物
植物
小鱼 两 爬哺鸟人
壳类 栖 行乳类类
生
动 动动
物
物 物物
石 灯羊松银被 松 心齿柏杏子 纲 草科纲纲植 蕨 蕨蕨裸裸物 类 类类子子
第11页/共53页
生物演化
第12页/共53页
现代鸟及数种爬行动物的祖先
始祖鸟复原图
第13页/共53页
第6章 地质产状与地质年代
要求掌握的主要内容 地质产状的概念、研究意义。 地质产状的三要素。 地质产状的记录方法。 地质年代的概念、分类、研究意义。 绝对地质年代的概念、确定方法、研究意义。 相对地质年代的概念、确定方法、研究意义。 绝对地质年代与相对地质年代的比较。 地质年代表。
地层新。 在工程地质图上，地层出露界线与地形等高线平行或重合。
第5页/共53页
倾斜地层出露特点 在工程地质图上，地层出露界线切割地形等工程地质图上，地层出露界线切割地形等高线，并且地层出 露界线平直、出露宽度均匀。
第7页/共53页
地质年代
地质年代：描述地质事件或地质体形成时代、先后 顺序、相对新老关系。
第20页/共53页
第21页/共53页
琥珀
8亿年前后生动物复原图
第22页/共53页
岩层及其产状
岩层及其产状
1、岩层
1.1 岩层：岩石地层的简称，包括沉积岩、岩浆岩、变质岩。
1.2 地质构造：地壳运动引起的岩层变形和变位，这种变形和变位被保留下来的遗迹。
1.3 地质构造的类型：水平岩层，倾斜岩层，直立岩层，褶皱，断裂。
水平岩层、倾斜岩层、单斜岩层
直立岩层
2 岩层产状
2.1 岩层产状：岩层在空间的展布状态。
2.2 岩层产状3要素
方位角：地面上，正北方向与某方向的夹角。
走向：岩层面与水平面的交线所指的方向。
倾向：层面上最大倾斜线在水平面上投影所指的方向。
倾角：岩层面与水平面的交角。
3 岩层产状的测量、记录和表示
3.1岩层产状的测量：罗盘
岩层产状的测量方法
岩层产状的记录：象限角法和方位角法
N45ºE∠30ºSE 135º ∠30º。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
野外测量岩层产状时需要在岩层露头测量，不能在转石(滚石) 上测量，因此要区分露头和滚石。区别露头和滚石，主要是多观察 和追索并要善于判断。
测量岩层面的产状时，如果岩层凹凸不平，可把记录本平放在 岩层上当作层面以便进行测量
假若在岩层顶面上进行测量有因难，也可以在岩 层底面上测量仍用对物觇板指向岩层倾斜方向， 罗盘北端紧靠底面，读指北针即可，假若测量底 面时读指北针受障碍时，则用罗盘南端紧靠岩层 底面，读指南针亦可。
A测方向时读圆刻度盘，盘面要保持水平（圆水准居中）。 走向是用长边贴岩层面；倾向是 用短边贴岩层面。
B测角度时读半圆刻度盘，盘面垂直岩层面（管水准居 中）。要注意测真倾角（最大角）。
C走向为倾向加/减90。所以野外只需测倾向与倾角。
岩层产状的记录方式通常采用下面的方式： 既方位角记录方式，如果测量出某一岩层走向为310°，倾向 为220° ，倾角35°，则记录为NW310°／SW∠35° 或310°／SW∠35°或220°∠35°。
表示方法：方位角法和象限角法。
走向有两个方向，倾向只有一个方向。
走向和倾向的关系。 ①90关系 ②只能由倾向推断走向。 水平岩层倾角为零，无走向和倾向。 直立岩层倾角为90，有走向无倾向。 其它地质体（岩脉、断层面、节理面）的表示方法 相同。
记录格式：倾向∠倾角。例如：
200°∠25°。
注意事项：
走向线 视倾斜线
倾斜线
视倾向线
倾向线 tg =cos tg
2. 罗盘的结构和使用方法
14.固定玻璃片的金属线
1.反光镜
8.圆形水准器
15.磁偏角调节螺丝
9.磁针制动器 2.瞄准觇板
4.水平刻度13.瞄准孔 5.垂直刻度盘 10.顶针 7.长方形水准器 12.玻璃盖
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴 下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端 所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆 形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细 线，下部有透明小孔，使眼睛，细线，目的物三者成一线， 作瞄准之用。
3. 方位角的测定方法
直接测量 瞄准测量
4. 坡度角的测定方法
直接测量 瞄准测量
5. 用罗盘定位
地面上某一点的经纬度已知，则此点的位置就确定了。 若测定地面上某一点的方向，则必须有一参照点（参照 方向）——即基准点（基准方向）。
基准方向有二：一是真北方向，即地理北极方向，二 是磁北方向，即地球的磁北极方向。
测定目的物与测者间的相对位置关系，也就是测定目的物的方 位角(方位角是指从子午线[经线]顺时针方向到该测线的夹角)。 测量时放松制动螺丝，使对物觇板指向测物，即使罗盘北端 对着目的物，南端靠着自己，进行瞄准，使目的物，对物觇板小 孔，盖玻璃上的细丝，对目觇板小孔等连在一直线上，同时使底 盘水准器水泡居中，待磁针静止时指北针所指度数即为所测目的 物之方位角。(若指针一时静止不了，可读磁针摆动时最小度数的 二分之一处，测量其它要素读数时亦同样)。 若用测量的对物觇板对着测者(此时罗盘南端对着目的物)进 行瞄准时，指北针读数表示测者位于测物的什么方向，此时指南 针所示读数才是目的物位于测者什么方向，与前者比较这是因为 两次用罗盘瞄准测物时罗盘之南、北两端正好颠倒，故影响测物 与测者的相对位置。 为了避免时而读指北针，时而读指南针，产生混淆，放应以 对物觇板指着所求方向恒读指北针，此时所得读数即所求测物之 方位角。
走向、倾向和倾角
走向、倾向和倾角向的含义
1）岩层走向（实质是山脉延伸方向）是岩层层面 与水平面交线的延伸方向。 2）岩层倾向（实质是山体倾斜方向）是岩层面上 的倾斜线在水平面的投影所指方向。 3）倾角是岩层层面与水平面所夹的锐角(真倾角是 倾斜岩体的重心方向与水平面夹角）
视倾向和视倾角（） 什么叫视倾向和似倾角？ 真倾角()和视倾角（）的关系是什么？ (设倾向和似倾向的夹角为)
正北 θ 磁北 磁北 θ 正北
加θ角
减θ角
岩层产状要素及其确定方法
在野外通常使用地质罗盘来测量岩 层产状的三要素: 测量走向:使罗盘的长边（即南北 边）紧贴层面，将罗盘放平，水准 泡居中，读指北针所示的方位角， 就是岩层的走向。 测量倾向:将罗盘的短边紧贴层面， 水准泡居中，读指北针所示的方位 角，就是岩层的倾向。 测倾角时:需将罗盘横着竖起来， 使长边与岩层的走向垂直，紧贴层 面，待倾斜器上的水准泡居中后， 读悬锤所示的角度，即为倾角。
（一）磁针—一般为中间宽两边尖的菱形钢针，按装在底盘中 央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬 起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖， 延长罗盘使用时间。在进行测量时放松固动螺丝，使磁针自由 摆动，最后静止时磁针的指向就是磁针子午线方向。由于我国 位于北半球磁针两端所受磁力不等，使磁针失去平衡。为了使 磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁 针的南北两端。 （二）水平刻度盘---水平刻度盘的刻度是采用这样的标示 方式：从零度开始按逆时针方向每10度一记，连续刻至360度， 0度和180度分别为N和S，90度和270度分别为E和W，利用它可以 直接测得地面两点间直线的磁方位角。 （三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位 置为0度，以S或N为90度，每隔10度标记相应数字。
刻度盘为逆时 针方向标注 NNW NW
315 °
N
0°
NNE
45 °
NE
NWW W 270 °
NEE
90 °E
SWW
SW
225 °
SEE
135 °
SSW
180 °
SSE
SE
S
使用前必须进行磁偏角的校正
磁偏角的校正方法
若某点的磁偏角已知，则一测线的磁方位角A磁和正北方位角A的 关系为A等于A磁加减磁偏角。应用这一原理可进行磁偏角的校正 ，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动 ，(磁偏角东偏则向右，西偏则向左)，使罗盘底盘南北刻度线与 水平刻度盘0--180度连线间夹角等于磁偏角。经校正后测量时的 读数就为真方位角。
