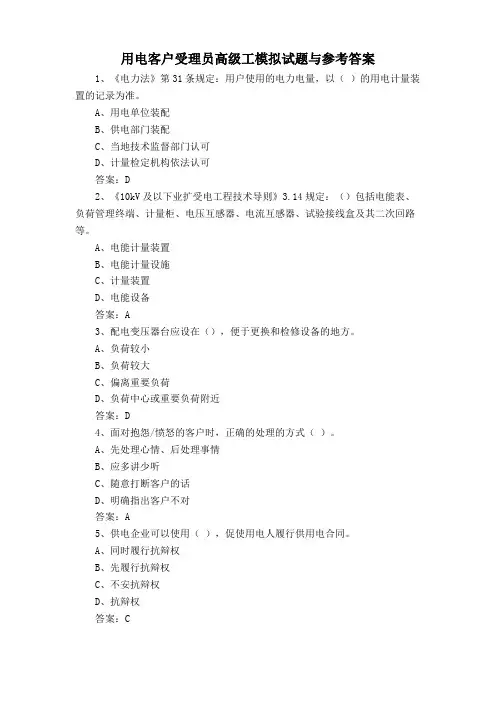

用电客户受理员高级工模拟试题与参考答案

用电客户受理员高级工模拟试题与参考答案

用电客户受理员高级工模拟试题与参考答案1、《电力法》第31条规定:用户使用的电力电量,以()的用电计量装置的记录为准。

A、用电单位装配B、供电部门装配C、当地技术监督部门认可D、计量检定机构依法认可答案:D2、《10kV及以下业扩受电工程技术导则》3.14规定:()包括电能表、负荷管理终端、计量柜、电压互感器、电流互感器、试验接线盒及其二次回路等。

A、电能计量装置B、电能计量设施C、计量装置D、电能设备答案:A3、配电变压器台应设在(),便于更换和检修设备的地方。

A、负荷较小B、负荷较大C、偏离重要负荷D、负荷中心或重要负荷附近答案:D4、面对抱怨/愤怒的客户时,正确的处理的方式()。

A、先处理心情、后处理事情B、应多讲少听C、随意打断客户的话D、明确指出客户不对答案:A5、供电企业可以使用(),促使用电人履行供用电合同。

A、同时履行抗辩权B、先履行抗辩权C、不安抗辩权D、抗辩权答案:C6、在南网服务行为规范手册中,客服受理员的柜台服务规范要求:当客户来到柜台前()左右距离时,工作人员应主动礼貌迎接。

A、1-1.5米B、1.5-2米C、2-3米D、4-5米答案:B7、客户需要改变用电类别的,选择使用()流程。

A、改类B、改压C、新装D、减容答案:A8、高压供电工业客户执行功率因数0.9标准值的适用范围是( )A、160kV·A 以上B、160kV·AC、160kV·A 及以上D、160kV·A 以下答案:A9、各单位发展社会化服务渠道,应首先核实对方机构的(),评估对方对合作内容的保障能力。

A、准确性B、存在性C、合理性D、真实性和合法性答案:D10、属客户资产的配网线路及设备故障的,由()负责修复工作A、抢修负责人B、客户C、配调调度员D、客户经理答案:B11、电费是根据客户实际耗用电量和国家批准的()计算而得。

A、政策B、电价C、附加费D、基金答案:B12、在变电所A.B.C三相母线上应分别涂以()色,以示区别。

福建省地方标准DB35 10 kv及以下电力用户业扩工程技术规范(0110)

福建省地方标准DB35 10 kv及以下电力用户业扩工程技术规范(0110)

ICS 点击此处添加ICS 号点击此处添加中国标准文献分类号DB DB3535福建省地方标准DB 35/T 1036—2013代替DB35/T 1036-201010kV 及以下电力用户业扩工程技术规范10kV and below technical standard of business expansion projects for electric powercustomer点击此处添加与国际标准一致性程度的标识(征求意见稿)2013-XX -XX 发布2013-XX -XX 实施福建省质量技术监督局 发布目次前言 (III)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4总则 (5)5供电方案编制 (5)5.1供电方案编制的一般原则 (5)5.2供电方案内容 (5)5.3重要电力用户和电力负荷分类 (6)5.4重要电力用户和电力负荷的电源配置 (7)5.5供电电源点确定的一般原则 (7)5.6供电电压等级确定的原则 (8)5.7低压电力用户用电容量的确定方法 (9)5.810kV电力用户用电容量的确定方法 (9)6接入部分 (10)6.1一般规定 (10)6.210kV用户接入方式 (11)6.30.4kV及以下用户的接入方式 (11)6.4线路走廊 (12)7受电部分 (14)7.1一般规定 (14)7.2电气主接线及运行方式的确定 (14)7.3一般技术要求 (15)7.4电房选址要求 (18)7.5线路走廊 (19)7.6建筑设计要求 (19)8设备选型 (20)8.1一般规定 (20)8.2配电变压器 (20)8.3高压开关柜 (20)8.4环网单元 (21)8.510kV电缆分支箱 (22)8.6低压开关柜 (22)8.7低压电缆分支箱 (22)8.8电缆线路 (22)8.9架空线路 (23)8.10柱上开关 (23)8.1110kV户外隔离开关 (24)8.1210kV跌落式熔断器 (24)8.13避雷器 (24)8.14无功补偿装置 (25)9工程检验 (25)9.1中间检查 (25)9.2交接试验 (25)9.3竣工检验 (25)9.4住宅类工程检验要求 (26)附录A(规范性附录)本规范用词说明 (27)附录B(规范性附录)福建省重要电力用户重要等级分类 (28)附录C(规范性附录)10kV及以下电能计量技术规范 (30)附录D(规范性附录)10kV及以下电力用户业扩工程交接试验合格数值 (10)附录E(规范性附录)10kV及以下电力用户业扩工程接入方案典型设计图集 (14)附录F(规范性附录)住宅小区受电工程典型设计图集 (33)附录G(规范性附录)配电站所及线路验收标准 (46)附录H(规范性附录)工程验收资料 (51)附录I(规范性附录)数据采集终端,开关终端单元(DTU)技术规范 (66)前言本标准是根据福建省电力用户业扩工程市场开放的要求,对《10kV及以下电力用户业扩工程技术规范》DB35/T1036-2010修订而成的。

北京10kV及以下配电网技术经验标准和设备选用原则

北京10kV及以下配电网技术经验标准和设备选用原则

附件1北京10千伏及以下配电网技术标准(试行)一、总则1.为更好地贯彻执行《北京电网建设“首都标准”》和《北京电网规划设计2.3.4.5.执行。

二、配电网建设改造技术标准(一)基本原则1.北京电网(220千伏系统)实施分区供电,原则上10千伏配电网中开闭站、配电室及用户不应从两个不同供电区域供电。

不允许两个不同供电区域的配电线路进行并列倒闸操作,如必要时应采取防止合环冲击的有效措施。

2.依据地区变电站供电范围或城市功能区域性质,分成若干个相对独立的分区配电网(包括公用和用户专用的架空或电缆配电网)。

分区配电网应有大致明确的供电范围,一般不应交错重叠,并应随新增加的变电站及负荷增长进行合理调整。

低压配电网一般不跨街区供电。

3.4.1)2)34)荷。

5)中压配电网应规范化,载流元件配套一致,新建的线路干线和开闭站建筑均应按规划一次建成。

当增加新线路或插入新电源站点时,使负荷均衡分布,而配电网的网架结构基本保持不变。

5.中压配电网中性点接地方式市中心区及部分经济技术开发区的中压配电网应采用经低电阻接地方式,其它地区采用不接地或经消弧线圈接地方式。

6.中压配电线路设备耐受短路电流值一般不应低于16千安。

现状及规划变电站馈出中压架空线路供电半径超过500米外可选择12.5千安设备,设计时应进行校验。

7.在电力系统正常状况下,中低压配电网供到用户受电端的供电电压允许8.9.到0.9810.选用绝缘线的10千伏及以下架空线路应对线路设备逐步实施全绝缘化改造。

11.配电设施的建设改造应与周围环境保持协调,应避免占用盲道和人行道。

12.箱变、多回路开关箱等户外地面设施一般应用于临时等供电场所,在新建住宅区、架空线路入地等工程中原则上禁止使用,供电设备宜安装在室内。

13.应逐步建立和完善配电网生产管理信息系统,以满足配电网规划设计和运行管理的需要。

(二)架空配电线路1.中压架空网接线方式市区中压架空配电网为环网布置开环运行。

10kV电力客户供电方案制定规范(试行)

10kV电力客户供电方案制定规范(试行)

Q/CSG213006-2013
《中国南方电网有限责任公司新建电源及大用户
并网管理办法》
设备[2014]70 号
《中低压配电运行规程(试行)》
1.4 术语和定义 1.4.1 供电方案
供电企业根据客户的用电需求,制定并与客户协商确定的电力供应具 体实施方案。供电方案是客户受电工程规划立项以及设计、施工建设的依 据。供电方案内容包括供电电压等级、电源接入方式、配电房设置、变压 器配置、计量及计价方式,功率因数考核标准、投资分界、客户自备应急 电源、业扩收费项目和收费标准等内容。 1.4.2 报装容量
Q/CSG10012-2005
《中国南方电网城市配电网技术导则》
Q/CSG113006-2012
《10kV 用电客户电能计量装置典型设计》
南方电网市场[2014]14号《10kV及以下业扩受电工程典型设计(2014版)》
页脚内容
消弧及过电压保护装置技术要求
Q/CSG214026-2013《中国南方电网公司业扩管理办法》
2 管理职责.................................................................................................................................................. 5 2.1 供电企业........................................................................................................................................... 5 2.2 电力客户........................................................................................................................................... 6

用电客户受理员-高级工模拟习题+参考答案

用电客户受理员-高级工模拟习题+参考答案

用电客户受理员-高级工模拟习题+参考答案一、单选题(共47题,每题1分,共47分)1.《10kV及以下业扩受电工程技术导则》5.3.2规定:电力负荷的分类()。

A、一级负荷、二级负荷和三级负荷B、特级负荷、一级负荷和二级负荷C、特级负荷、重要负荷和普通负荷D、重要负荷、特殊负荷和一般负荷正确答案:A2.对“做好电力客户服务工作”描述不正确的有()。

A、是社会发展的必然要求B、是市场竞争的一种策略C、是电力体制改革的必然要求D、是电力企业生存和发展的客观需要正确答案:B3.凡实行功率因数调整电费的用户应装设带有防倒装置的或双向()。

A、三相电能表B、有功电能表C、无功电能表。

D、单相电能表正确答案:C4.直埋电缆路径标志,应与实际路径()。

路径标志应清晰、牢固。

A、相反B、相近C、不一致D、相符正确答案:D5.营业员在受理客户来电时,对于情绪比较激动的客户,应采取安抚策略,此时()更重要。

A、说什么和怎么说一样B、说什么比怎么说C、说什么和怎么说都不D、怎么说比说什么6.一类负荷应由()电源供电。

A、专用B、自备C、两路D、一路正确答案:C7.《中国南方电网城市配电网技术导则》规定的用电负荷分为()四类。

A、保安负荷、一级负荷、二级负荷、三级负荷B、一级负荷、二级负荷、三级负荷、一般负荷C、特级负荷、一级负荷、二级负荷、三级负荷D、一级负荷、二级负荷、三级负荷、四级负荷正确答案:C8.客户需要改变用电类别的,选择使用()流程。

A、改压B、新装C、改类D、减容正确答案:C9.客户满意是客户期望与服务体验的比值,客户满意服务就是()。

A、满足客户所有要求B、符合相关规章制度即可C、按照相应工作流程完成工作D、管理客户期望的过程正确答案:D10.电流互感器额定一次电流的确定,应保证其在正常运行中负荷电流达到额定值的60%左右,当实际负荷小于30%时,应采用电流互感器为()。

A、采用小变比电流互感器B、S级电流互感器C、高准确度等级电流互感器D、采用大变比电流互感器11.广西电网有限责任公司()成员部门要加强服务调度和专业协同,重视客户问题季度例会,强化各级全委会横向督办解决问题的作用。

10kv及以下电力用户受电工程技术规范

10kv及以下电力用户受电工程技术规范

10kv及以下电力用户受电工程技术规范ICS27.100F 22 DB37 山东省地方标准DB 37/T 2216—2012 10kV及以下电力用户受电工程技术规范2012-12-17发布2013-01-01实施目次前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (5)5 配电网规划原则 (6)5.1 配电网规划的总体原则 (6)5.2 受电工程建设原则 (6)6 供电方案编制原则 (6)7 用电容量、电压等级及供电电源的确定 (7)7.1 用户用电容量的确定 (7)7.2 供电电压等级的确定 (9)7.3 供电电源及自备应急电源配置 (10)8 接入电网线路工程技术要求 (11)8.1 一般规定 (11)8.2 用户接入电网方式 (11)8.3 用户接入电网线路工程技术要求 (12)9 用户受电工程技术要求 (14)9.1 一般规定 (14)9.2 变电所选址要求 (14)9.3 受电工程技术要求 (14)9.4 开闭所 (17)9.5 配电室 (17)9.6 其他 (18)10 用户受电工程设备选型 (19)10.1 10kV架空线路 (19)10.2 10kV电缆线路 (19)10.3 环网供电柜 (20)10.4 柱上开关 (21)10.5 高压开关柜 (21)10.6 变压器 (21)10.7 低压开关柜 (21)10.8 低压电缆分支箱 (21)10.9 箱式变电站 (22)10.10 跌落式熔断器 (22)10.11 避雷器 (22)10.12 低压配电线路 (22)10.13 电能计量装置 (23)10.14 保护装置 (24)10.15 无功补偿及谐波治理装置 (24)10.16 其他设备 (24)附录A(规范性附录)高层建筑分类 (26)附录B(规范性附录)用电负荷分级 (27)前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准由山东电力集团公司提出。

10kV及以下电力用户业扩工程技术规范

10kV及以下电力用户业扩工程技术规范

DB35/T XXX-201010kV及以下电力用户业扩工程技术规范2010-06-30发布2010-12-01实施前言为规范我省10kV及以下电力用户业扩工程的建设和管理,在业扩工程中彻执行国家技术经济和能源政策,提高供用电的安全水平。

根据现行国家标准、规范和行业标准,结合我省的业扩工程发展现状制定本规范,作为我省电力用户业扩工程建设的依据。

本标准按GB/T11-2000《标准化导则第1部分:标准的结构和编写规则》、GB/T12-2002《标准化导则第2部分:标准中规范性技术要素内容的确定方法》编写。

本规范附录ABCDGH为规范性附录,EF为资料性附录。

本规范由福建省电力有限公司提出。

本规范由福建省质量技术监督局批准。

本规范主要起草单位:福建省电力有限公司福州电业局。

本规范主要起草:。

本规范由福建省电力有限公司福州电业局负责解释。

目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (5)5 供电方案编制原则 (6)6 接入工程 (10)7 用户受电工程 (16)8工程检验 (25)附录A 本导则用词说明附录B 福建省重要电力用户重要等级分类表附录C 整体式电能计量柜技术规范、低压动力电能计量箱技术规范、居民集中装表电能计量箱技术规范、单相零散居民电能计量箱技术规范、专变采集终端安装规范 附录D 10kV及以下电力用户业扩工程电气交接试验合格数值附录E 10kV及以下业扩工程接入方案典型图集附录F 10kV及以下业扩工程受电方案典型图集附录G 关于印发福建省重要电力用户供电电源及自备保安电源配置监督管理实施办法(试行)的函附录H 关于完善房屋建筑地下室防排涝设施有关问题的通知10kV及以下电力用户业扩工程技术规范l范围本规范规定了10kV及以下电力用户业扩工程技术规范的术语和定义、用户和负荷分类、供电方案编制原则、供电电压等级、用电容量的确定、用户接入方式、电房选址、设备装置选型和工程检验的基本要求。

DB11T 1147-2015 10kV及以下配电网建设技术规范

DB11T 1147-2015 10kV及以下配电网建设技术规范

ICS29.240.01K01 DB11 北京市地方标准DB 11/T 1147—201510kV及以下配电网建设技术规范Technical specification for 10 kV and below distribution networkconstruction2015-01-28发布2015-05-01实施目次前言 (II)引言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 基本要求 (4)5 供电区域划分及10kV网架结构 (4)6 供电方案编制 (6)7 配电设施 (11)8 配电设施建筑 (15)9 工程验收 (15)附录A(规范性附录)10kV架空网典型接线图 (17)附录B(规范性附录)10kV电缆网典型接线图 (18)附录C(资料性附录)各类住宅面积用电负荷需用系数 (20)附录D(资料性附录)各类用地负荷指标(不含住宅) (21)前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准由北京市发展和改革委员会提出并归口。

本标准由北京市发展和改革委员会组织实施。

本标准起草单位:国网北京市电力公司。

本标准主要起草人:尹昌新、杨新法、刘润生、安建强、唐屹峰、赖祥生、马林峰、干银辉、罗勇、王继尧、王晓光、刘宁、陈平、史景坚、王鹏、郑广君、周彤、孙守龙、纪斌、尚博、宋鹏、刘琼、李长海、张凯、冷志铎、刘鹏、李晖、李强、李雪男、王洪彪、肖攀、张学钧、刘庆时、辛锋、左向红、陈晨、李俊芹、栾逢时、赵志英、巩晓昕、邱吉多、刘昱、王立永、王世勇、邢胜。

II引言北京是中华人民共和国的首都、直辖市和国家中心城市,是全国的政治中心、文化中心、国际交往中心和科技创新中心,确保首都安全可靠的电力供应是全社会的共同责任。

北京市的城市战略定位是建设成为国际一流的和谐宜居之都,提升城市基础设施建设质量与运行管理水平是打造城市竞争力的关键。

配电网是地区重要的公用基础设施,随着北京“世界城市”建设步伐的加快,加强首都配电网建设已成为北京电网发展的当务之急。

(完整版)南方电网公司10kV及以下业扩受电工程典型设计技术导则及图集(2018版)修编说明

(完整版)南方电网公司10kV及以下业扩受电工程典型设计技术导则及图集(2018版)修编说明

南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集(2018版)修编说明市场营销部(农电管理部)二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计(2014版)》的《技术导则》和《图集》为蓝本进行修编。

•通过收集、分析和研究《典设》应用中的意见和建议,遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。

•修编主要内容:新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施,并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容,同时修编了负荷密度表、公用配电站容量配置等内容,删除了涉及光伏的部分内容。

•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**,修编说明中没有描述的图纸均指其与对应原图图名一致,该图纸内容没有修改。

一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。

2 规范性引用文件(1)电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》(2)《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》(3)《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》(4)将《中国南方电网公司10kV 和35kV 配网标准设计(V1.0版)》更新为《中国南方电网公司标准设计和典型造价V2.1》(5)增加引用以下相关规范或文件:GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB/T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义(1)按最新南网要求,更新了的南方电网供电区域划分标准(3.5 供电区分(2)根据GB50016-2014的最新民用建筑的分类描述,修改了高层建筑的定义。

南方电网公司10kV与以下业扩受电工程典型设计技术导则与图集(2018版)修编说明

南方电网公司10kV与以下业扩受电工程典型设计技术导则与图集(2018版)修编说明

南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集(2018版)修编说明市场营销部(农电管理部)二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计(2014版)》的《技术导则》和《图集》为蓝本进行修编。

•通过收集、分析和研究《典设》应用中的意见和建议,遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。

•修编主要容:新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施,并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等容,同时修编了负荷密度表、公用配电站容量配置等容,删除了涉及光伏的部分容。

•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**,修编说明中没有描述的图纸均指其与对应原图图名一致,该图纸容没有修改。

一、《技术导则》修编容1 前言及围增加了技术导则的前言。

2 规性引用文件(1)电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规》(2)《GB 50045 高层民用建筑设计防火规》更新为《GB 50016建筑设计防火规》(3)《GB 50053 10kV及以下变电所设计规》更新为《GB 5005320kV及以下变电所设计规》(4)将《中国南方电网公司10kV 和35kV 配网标准设计(V1.0版)》更新为《中国南方电网公司标准设计和典型造价V2.1》(5)增加引用以下相关规或文件:GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规》GB/T 36040 《居民住宅小区电力配置规》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义(1)按最新南网要求,更新了的南方电网供电区域划分标准(3.5 供电区分类)(2)根据GB50016-2014的最新民用建筑的分类描述,修改了高层建筑的定义。

超高层建筑10kV供电方式的应用

超高层建筑10kV供电方式的应用
厦门市区10 kV城市配网中馈线开关常用最大选型为 1 250 kVA/31.5 kA,但相对应配置的电流互感器选型为 700/5,也就限制了在10 kV配网中单回路的供电能力不宜超 过10 MVA。以本案例中的用电客户,仅其10 kV#1变电所供 电容量为20 730 kVA,若采用双电源全容量备用,仅其所需
要电力用户具备两路电源(公共电网)供电条件,两路电源 应当来自两个不同的变电站,当一路电源发生故障时,另一 路电源能保证独立正常供电。一般情况下,超高层建筑多选 择双电源以上的多回供电模式。 3 两用一备(半备用)接线模式
本文案例中采用的两用一备(半备用)接线方式属单母 线分段类型,是基于两用互备接线方式以及多回路全备用接 线模式基础上,其特点是常用市电10 kV供电两回路分别向 两段母线供电。市电10 kV第三回路仅作为备用回路,在应急 情况下作为一回或二回路的供电(备用容量配置为全容量的 一半,因此称为两用一备(半备用)接线方式)[1]。
高层建筑虽然由于其特殊性 对供电可靠性的要求较 高,但由于其建筑面积大,其中的一般性照明负荷比重也 较 大。采 用 两供一备(半 备用)接 线 方 式,虽 然 降 低了市 电10 kV第三回路备用电源的供电能力(一般为用电客户受 电全容量的一半),但当市电10 kV电源任一回路因外部电 网原因失压的情况,经倒闸操作,将停电段改由市电10 kV 备用回路供电,仍能保证对用电客户的全负荷的供电。在 市电10 kV两路主用供电回路因外部电网原因均失压的情况 下,经倒闸操作,将其中任一段切换至10 kV第三回路备用 电源供电,仍能满足其一半容量的负荷要求,已足够满足其 对一、二级重要负荷的正常供电。在用电客户对其内部负荷 进行调整的情况下,若考虑其利用率和同时率,在主供电源 均失压仅使用市电10 kV第三回路备用电源供电时,实际对 该用电客户的用电影响极微。在与双回路全备用接线相比之 下,市电10 kV三回路供电比市电双回路供电多提供了一回路 供电电源,降低了出现全站失压的概率。 3.1 两用一备(半备用)接线模式下,供电回路供电容量的选择
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

用心整理精品ICS27.100DB37F 22山东省地方标准DB 37/T 2216—201210kV及以下电力用户受电工程技术规范2012 - 12 - 17发布2013 - 01 - 01实施目次前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (5)5 配电网规划原则 (6)5.1 配电网规划的总体原则 (6)5.2 受电工程建设原则 (6)6 供电方案编制原则 (6)7 用电容量、电压等级及供电电源的确定 (7)7.1 用户用电容量的确定 (7)7.2 供电电压等级的确定 (9)7.3 供电电源及自备应急电源配置 (10)8 接入电网线路工程技术要求 (11)8.1 一般规定 (11)8.2 用户接入电网方式 (11)8.3 用户接入电网线路工程技术要求 (12)9 用户受电工程技术要求 (14)9.1 一般规定 (14)9.2 变电所选址要求 (14)9.3 受电工程技术要求 (14)9.4 开闭所 (17)9.5 配电室 (17)9.6 其他 (18)10 用户受电工程设备选型 (19)10.1 10kV架空线路 (19)10.2 10kV电缆线路 (19)10.3 环网供电柜 (20)10.4 柱上开关 (21)10.5 高压开关柜 (21)10.6 变压器 (21)10.7 低压开关柜 (21)10.8 低压电缆分支箱 (21)10.9 箱式变电站 (22)10.10 跌落式熔断器 (22)10.11 避雷器 (22)10.12 低压配电线路 (22)10.13 电能计量装置 (23)10.14 保护装置 (24)10.15 无功补偿及谐波治理装置 (24)10.16 其他设备 (24)附录A(规范性附录)高层建筑分类 (26)附录B(规范性附录)用电负荷分级 (27)前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准由山东电力集团公司提出。

本标准由山东省质量技术监督局归口。

本标准起草单位:山东电力集团公司。

本标准主要起草人:张凡华、刘继东、张军、李方山、孙冰莹、荣以平、郭亮、范云鹏、马震、姚刚、王鑫萌。

10kV及以下电力用户受电工程技术规范1 范围本标准规定了10kV及以下电力用户受电工程技术规范的术语和定义、10kV及以下配电网规划原则、供电方案编制原则、用户受电工程接入电力系统技术要求、用户受电工程设备选型标准。

本标准适用于全省10kV及以下电力用户受电工程的新建、扩建和改造。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅所注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB 3906-2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备GB 4208-2008/IEC 60529:2001 外壳防护等级(IP代码)GB/T 5169.11-2006 电工电子产品着火危险试验第11部分:灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法GB/T 12326-2008 电能质量标准电压波动和闪变GB/T 14285-2006 继电保护和安全自动装置技术规程GB/T 14549-1993 电能质量公用电网谐波GB/T l5543-2008 电能质量三相电压不平衡GB 50053-1994 10kV及以下变电所设计规范GB 50062-2008 电力装置的继电保护和自动装置设计规范GB 50217-2007 电力工程电缆设计规范DL/T 448-2000 电能计量装置技术管理规程DL/T 736-2010 农村电网剩余电流动作保护器安装运行规程国务院令第196号电力供应与使用条例电力工业部令第8号供电营业规则3 术语和定义下列术语和定义适用于本文件。

3.1电力用户受电工程用户新装、增容和供用电变更工程。

3.2接入电网线路工程(用户受电线路工程)用户受电装置中变配电设备进线接线柱(端子)至电网同一电压等级公用供电设备连接点之间的线路工程。

3.3用户变配电工程(用户受电变配电工程)用户受电装置中变配电设备进线接线柱(端子)及以后部分均属于用户变配电工程。

3.4多层住宅九层及以下居住类建筑。

3.5高层住宅十层及以上的住宅建筑和超过24m高的居住类建筑。

3.6建筑面积房屋外墙(柱)勒脚以上各层的外围水平投影面积,包括阳台、挑廊、地下室、室外楼梯等,且具备有上盖,结构牢固,层高2.2m及以上的永久性建筑。

3.7配置系数综合考虑了电气设备同时率、功率因数、设备负载率等因素影响后,计算得出的数值。

其计算方法可简化为配置变压器的容量(kVA)或低压配电干线馈送容量(kVA)与居住区用电负荷(kW)之比值。

3.8双电源由两个独立的供电线路向同一个用电负荷实施的供电。

这两条供电线路是由两个电源供电,即由来自两个不同方向的变电站或来自具有两回及以上进线的同一变电站内两段不同母线分别提供的电源。

3.9双回路指为同一用电负荷供电的两回供电线路。

3.10多电源由两条以上独立的供电线路向一个用电负荷实施供电。

两条以上独立的供电线路的电源由多个变电站或一个有多台变压器且单独运行的变电站中的多段母线分别提供。

其中一个电源故障时,不会因此而导致所有电源同时中断。

3.11保安电源供给用户保安负荷的电源。

保安电源必须是与其他电源无联系而能独立存在的电源,或与其他电源有较弱的联系;当其他电源故障断电时,不会导致保安电源同时中断。

3.12备用电源当正常电源断电时,由于非安全原因用来维持电气装置或其某些部分所需的电源。

3.13应急供电系统(安全设施供电系统)用来维持电气设备和电气装置运行的供电系统,主要是为了供用电安全,保障人体和家畜的健康和安全,避免对环境或其他设备造成损失。

注:供电系统包括电源和连接到电气设备端子的电气回路。

在某些场合,它也可以包括设备。

3.14自备应急电源由用户自己配置的,在正常电源发生故障情况下,为确保人身及用电设备安全所需的电源。

3.15电能计量方式根据计量电能的不同对象、确定的供电方式及国家电费电价制度,确定电能计量点和电能计量装置的种类、结构及接线的方法。

3.16电能质量供应到用户受电端的电能品质的优劣程度。

通常以电压允许偏差、电压允许波动和闪变、电压正弦波形畸变率、三相电压不平衡度、频率允许偏差等指标来衡量。

3.17谐波源向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备。

3.18非线性负荷具有波动性、冲击性、不对称性的负荷。

3.19N-1原则正常运行方式下的电力系统中任一元件(如线路、发电机、变压器等)无故障或因故障断开,电力系统应能保持稳定运行和正常供电,其他元件不过负荷,电压和频率值均在允许范围内,通常称为N-1原则。

3.20产权(责任)分界点供电企业和用户资产(维护、管理)的电气设备连接分界处。

3.21开闭所户内设有10kV进出线配电装置,对10kV功率进行再分配的场所。

3.22变电所在电网中起变换电压,并起集中电力和分配电力作用的供电设施。

3.23配电室户内设有10kV进线配电装置、变压器和低压配电装置,带低压负荷性质的场所。

3.24箱式变电站指10kV开关、变压器、低压出线开关、计量装置等共同安装于一个封闭箱体内的配电装置,简称箱变。

3.25环网供电柜指以环网供电单元(负荷开关和熔断器等)组合成的组合柜,接于电缆主干线路中,在电源回路中设有开关,在线路中起到联络、分段和分接负荷作用的配电装置,简称环网柜。

3.26电缆分支箱指用于电缆线路的接入和接出,作为电缆线路的多路分支,起输出和分配电能作用的配电装置,简称分支箱。

3.27长期允许电流指载流导体在导体允许工作温度、不同环境温度条件下所允许长期通过的电流。

3.28电源点指用户受电装置通过架空线路或电力电缆线路接入电网的位置。

3.29申请容量指用户在用电申请中所填报的接入电网的用电容量。

3.30受电容量指单一用户直接接入公共电网的受电设备容量之和。

3.31电能计量装置指计量电能所必须的计量器具和辅助设备的总体,包括电能表、负荷管理终端、计量柜、电压互感器、电流互感器、试验接线盒及其二次回路等。

4 总则4.1 10kV及以下电力用户受电工程的新建、扩建与改造,应坚持规划引领、环保节能、适度超前的原则,与城乡建设发展相结合,与配电网的规划、建设、运行现状相结合,在满足近期实用要求的同时,兼顾未来发展的需要,做到以人为本、安全、经济、适用。

4.2 用户接入电网应满足电力系统安全和经济的要求,调度运行方式灵活,在满足供电可靠性的前提下力求简洁。

4.3 城区中心区域的电力用户应以电缆接入方式为主,不具备条件的可考虑架空绝缘线。

4.4 电力设施应符合消防的要求。

4.5 用户在选择电气设备时应执行国家有关技术经济政策,按照运行安全可靠、技术先进、经济合理、维护方便、操作简单、环保节能的原则,设备选用应做到标准化、规范化;所选用的设备应积极采用新技术、新材料、新工艺,宜有良好运行经验,禁止使用国家明令淘汰的产品。

4.6 用户的自备保安电源、非电性质的应急措施、电能质量污染治理措施应与供用电工程同步设计、同步建设、同步投运、同步管理。

5 配电网规划原则5.1 配电网规划的总体原则5.1.1 配电网规划应遵循网络坚强、结构合理、安全可靠、运行灵活、节能环保、经济高效的原则。

所确定的线路走廊和地下通道、变电站和配电室站址等供电设施用地,应与城乡发展规划相协调。

5.1.2 配电网新建、扩建与改造应遵循“层次分明、结构合理、设备先进、标准统一、运行灵活”的原则。

5.1.3 宜发展智能配电网,建设可靠的配电网架,选用性能先进适用、安全可靠的配电设备,支持可再生、分布式能源的接入。

并依托智能用电技术支持平台,形成电网与用户间电力流、信息流、业务流的双向互动,满足电网发展及用户需求的智能化应用,实现电网经济运行和用户安全、可靠、合理用电的有机融合。

5.2 受电工程建设原则5.2.1 受电工程建设应遵循资源节约和环境友好的原则,应同时考虑降低投资成本和提高运行经济性。

5.2.2 新建、扩建、改造受电工程项目在立项阶段,用户应与供电企业联系,就受电工程供电的可能性、用电容量和供电条件等达成意向性协议,方可定址,确定项目。

5.2.3 特殊用户(指畸变负荷用户、非线性负荷用户等)的供电方式应从供用电的安全、经济等角度出发,综合考虑用户的用电性质、容量,根据电网当前的供电条件以及城网远景规划,经技术经济比较后确定。

6 供电方案编制原则6.1 供电企业在编制用户供电方案时应符合国家有关政策、当地经济社会发展规划,并根据用户用电性质、用电容量、用电需求等,结合区域电网规划、当地供电条件等因素,进行技术经济比较后与用户协商确定。
