全站仪拓普康GTS-102N使用手册1

合集下载

GTS-102N 全站仪操作简介教学提纲

GTS-102N 全站仪操作简介教学提纲
快捷按钮区 数据文本显示区
2020/5/11
下载数据
2020/5/11
下载数据
2020/5/11
上传数据
2020/5/11
上传数据
2020/5/11
2020/5/11
测站点信息输入
测站坐标可按以下 两种方法设定
1. 利用内存中的坐标数据 设定
2. 直接由键盘键入
2020/5/11
后视点信息输入
后视点定向角可按以下 三种方法设定
1. 用内存中的坐标数据设 定
2. 直接由键盘键入 3. 直接键入设置定向角
2020/5/11
数据采集操作步骤
2020/5/11
坐标测量
测站点坐标设置
2020/5/11
坐标测量
仪器高设置
棱镜高设置
2020/5/11
坐标测量步骤
2020/Байду номын сангаас/11
数据采集菜单操作
数据采集菜单浏览
2020/5/11
数据采集文件选择
2020/5/11
坐标文件选择
若需要调用坐标文件中的坐标数据作为测站点或后视点坐标, 则预先应由数据菜单2/2选择一个文件。
2020/5/11
基本构造
TOPCON GTS-102N
2020/5/11
操作键及显示屏
2020/5/11
角度测量模式
文本
文本
2020/5/11
角度测量
文本
2020/5/11
文本
文本
文本
水平角设置和锁定
2020/5/11
2020/5/11
距离测量
当输入测量次数 后,GTS-102N 就将按设置的次 数进行测量,并 显示出距离平均 值。当输入测量 次数为1时,仪 器不显示距离平 均值。

托普康全站仪操作说明书_GTS-102N教学内容PPT36页

托普康全站仪操作说明书_GTS-102N教学内容PPT36页
托普康全站仪操作说明书 _GTS-102N教学内容
11、战争满足了,或曾经满足过人的 好斗的 本能, 但它同 时还满 足了人 对掠夺 ,破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果, 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
1身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致,是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
16、业余生活要有意义,不要越轨。——华盛顿 17、一个人即使已登上顶峰,也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人,而用人最大的突破在于信任人。——马云 19、自己活着,就是为了使别人过得更美好。——雷锋 20、要掌握书,莫被书掌握;要为生而读,莫为读而生。——布尔沃
END

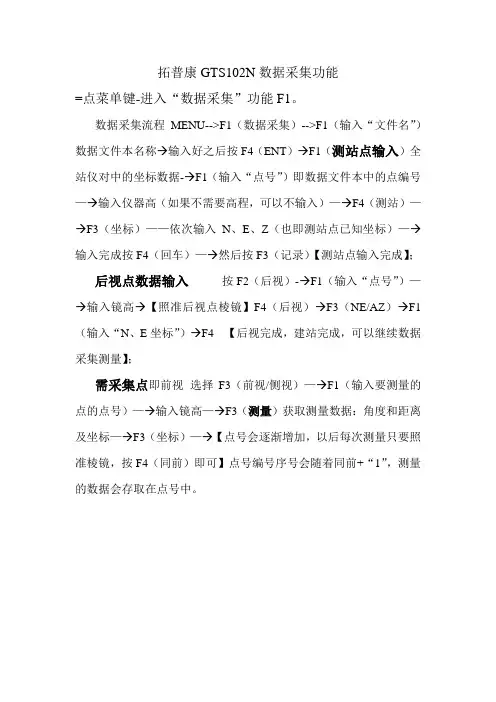

拓普康GTS102N全站仪数据采集和坐标放样操作

拓普康GTS102N全站仪数据采集和坐标放样操作

拓普康GTS102N数据采集功能=点菜单键-进入“数据采集”功能F1。

数据采集流程MENU-->F1(数据采集)-->F1(输入“文件名”)数据文件本名称→输入好之后按F4(ENT)→F1(测站点输入)全站仪对中的坐标数据-→F1(输入“点号”)即数据文件本中的点编号—→输入仪器高(如果不需要高程,可以不输入)—→F4(测站)—→F3(坐标)——依次输入N、E、Z(也即测站点已知坐标)—→输入完成按F4(回车)—→然后按F3(记录)【测站点输入完成】;后视点数据输入按F2(后视)-→F1(输入“点号”)—→输入镜高→【照准后视点棱镜】F4(后视)→F3(NE/AZ)→F1(输入“N、E坐标”)→F4 【后视完成,建站完成,可以继续数据采集测量】;需采集点即前视选择F3(前视/侧视)—→F1(输入要测量的点的点号)—→输入镜高—→F3(测量)获取测量数据:角度和距离及坐标—→F3(坐标)—→【点号会逐渐增加,以后每次测量只要照准棱镜,按F4(同前)即可】点号编号序号会随着同前+“1”,测量的数据会存取在点号中。

拓普康GTS102N放样功能点ESC键或MENU进入放样程序功能→F2(放样)→F1(输入“文件名”)→输入好之后按F4(ENT)→F1(测站点输入)或调入已有文件名中的点编号数据或者点F3(坐标)输入依次输入N、E、Z(也即测站点已知坐标)→输入完成按F4(回车)—→输入“仪高”—→F4(ENT)【测站点输入完成】;放样中后视点坐标输入按F2(后视)或调入已有文件名中的点编号数据或者点F3(NE/AZ)→F1(输入“N、E坐标”)→即【后视点输入完成】;是否照准?【照准后视点棱镜】——F3(是)——【后视完成,建站完成,可以可以进行放样作业】;进行待放样点施测F3(放样)—→F3(坐标)→依次输入NEZ坐标—→镜高(如果不需要高程的话,可以不输或输入0)—→F1(角度)【水平旋转仪器使得dHR为0,锁定。

托普康全站仪操作说明书-GTS-102N

托普康全站仪操作说明书-GTS-102N

初始化:内存初始化
坐标数据输入
放样点的坐标数据可以直接有键盘输入,并可存入内存中的一个文件内。
数据通讯
发送数据
数据通讯
接收数据
数据传输示例
棱镜常数设定
T-Байду номын сангаасOM简介
快捷按钮区 数据文本显示区
下载数据
下载数据
上传数据
上传数据
GTS-102N全站仪操作简介
CLICK HERE TO ADD A TITLE
北京中建华海测绘科技有限公司
演讲人姓名
基本构造
TOPCON GTS-102N
操作键及显示屏
角度测量模式
文本 文本
距离&坐标测量模式
角度测量
文本 文本 文本 文本
水平角设置和锁定
距离测量
当输入测量次数后,GTS-102N就将按设置的次数进行测量,并显示出距离平均值。当输入测量次数为1时,仪器不显示距离平均值。
测站点信息输入
利用内存中的坐标数据 直接键入坐标数据
测站点信息输入
直接键入坐标数据
后视点信息输入
后视点定向角可按以下 三种方法设定 用内存中的坐标数据设定 直接由键盘键入 直接键入设置定向角
放样步骤
实施放样有两种方法可供选择: 通过点号调用内存中的坐标数据 直接由键盘键入坐标数据
存储管理
查找:查看记录数据
坐标测量
测站点坐标设置
坐标测量
仪器高设置 棱镜高设置
坐标测量步骤
数据采集菜单操作
数据采集菜单浏览
数据采集文件选择
坐标文件选择
若需要调用坐标文件中的坐标数据作为测站点或后视点坐标,则预先应由数据菜单2/2选择一个文件。

拓普康GTS N全站仪简明使用教程 点放样篇

拓普康GTS N全站仪简明使用教程 点放样篇

拓普康GTS-102N全站仪简明使用教程(点放样篇)⏹需要的人员仪器操作员一名,立杆人员一名,标记人一名⏹需要的设备1.拓普康全站仪一台(箱子内必备卷尺一把,平时卷尺不得随意拿出全站仪箱子,原配电池AB两块,每次出发前,务必检查卷尺和电池,确保电池电量充足,核对仪器内的控制点坐标数据和待放样点数据)2.对中杆、棱镜各一(出发前,检查水准气泡是否完好,棱镜是否完好)3.脚架一副(首选木质脚架)4.对讲机两台(每次出发前,开机对讲测试,确保两台对讲机频道一致,电量充足,完工回到办公室记得充电)5.纸质记事本、笔各一(以便于测量过程中随时记录临时的点位坐标)⏹具体操作步骤设站1.把仪器精确架设在点位上,依次粗平-精平-开机检查电量,对讲机开机测试2.主菜单-数据采集-输入-1012(测量日期)-确定,然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找,查找到架设仪器所在的点位名称-回车-是4.按向下箭头,光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高,比如1.45,按F4ENT,弹出询问界面,按F3是,仪器高输入完毕,又弹出记录询问框,按F3是,记录测站设置,设站完毕后视1.测站点输入完毕后,会回到数据采集主界面,此时按F2后视进入到后视设置窗口2.在后视点窗口中,按F4后视进入后视点选择界面,按上下箭头使光标移动到后视点,按F4回车-检查后视点NEZ各项数据是否准确,准确就点击F3是,如果错误就重新选择或输入,本例假设数据准确。

3.回到后视点界面,光标移动到镜高,按F1输入,进入镜高界面,光标移动到镜高,按F3CLR清除显示值,输入镜高实际值,F4ENT确认4.自动回到后视点界面,按F3测量,进入到后视点测量界面,按F1角度-对准棱镜,数秒后,仪器蜂鸣器会嘀嘀嘀提示,说明后视成功注意:测量之前需要再一次确认全站仪是否架设准确,圆水准和管水准气泡是否居中,控制点是否对中,一切正常后,用对讲机喊立杆人员扶好棱镜,气泡居中,确认棱镜高,棱镜对准全站仪方向,立杆人员原地待命,静候步骤5完成5.后视完毕回到数据采集主界面,按F3前视/侧视进入数据采集界面,此时立杆人员不要动,仍然立杆在后视点上,仪器对准棱镜,点击F3测量,输入点号,比如01,然后按F3坐标,开始测量后视点坐标,测量后视点完成后,点击F2查找-F2最后一个数据,就显示刚才测量的后视点坐标数据,然后跟实际后视点坐标数据比较,如果点位误差在一公分左右,就属于正常,可进行下一步工作;如果误差偏大,则说明仪器架设有问题或者后视有问题,需要重新架站。

拓普康全站仪1GTS-1002简单操作指引讲课教案

拓普康全站仪1GTS-1002简单操作指引讲课教案

7、设置棱镜高度然后对准棱镜按距离设置
后方交会法操作指引
9、 第二点测量完成后在选择网格因子界面 选择计算测量结果,下一步选择计算,坐 标。确定后完成
注:后方交会法选择已知坐标点时,不得 低于两个已知点,不超过7个已知点,点越 多越准确。如不熟悉,请参考说明书P161 第8.3.2
高程测量操作指引
6、在放样界面上选择后视 既棱镜所在点
8、按输入键选择坐标输入
7、按NE/AZ键准备坐标输入
后方交会法操作指引
1、在放样界面选择第二页的新点
2、在新点界面后方交会法
4、输入仪器高度
3、此步骤可按跳过
后方交会法操作指引
5、选择坐标准备输入
6、按输入键输入坐标X/Y/Z
8、测量中···自动跳转到第5步输入第二点
拓普康GTS-1002全站仪操 作指引
仪器面板功能按键
返回键
星键
功能 坐标测量 距离测量 角度测量
照明 开关机键
确认键
Hale Waihona Puke 立坐标系及放样操作指引1、按功能键选择放样功能
2、在放样功能中此文件可跳过
4、按坐标键准备输入
3、选择测站点既仪器所在点
X轴坐标 Y轴坐标
高程
建立坐标系及放样操作指引
5、按输入键选择坐标输入, 完成后确认自动返回放样界面
高程测量:1、建立坐标系(请参照放样模式) 2、在输入坐标XYZ完成确认后输入仪器高度 3、

全站仪拓普康GTS-102N使用手册

全站仪拓普康GTS-102N使用手册

拓普康全站仪GTS-102N使用说明1一、基本方法:1.测前准备:已知两个或以上能够互相看见的控制点(国家测绘局给出)的坐标,设为A1、A2点,选择其中一个A1为测站点,在在坐标点中心处架立仪器,调节三脚架使仪器的圆水准器居中整平,架好后观察最下方光学对中器(看不清时可以旋转调节直到看清地面),微微移动三脚架,通过目镜找准测站点的中心,大致对准中心就调节仪器下部的三个角螺旋(图一),在误差较大时不需要太精准大致对准就可以,微调仪器下部的三个螺旋时,如图一,先同时调整前方两螺旋(同时内旋或外旋)直到管水准器居中后,将仪器转动90度(一般向着将要放样的方向转,误差较小),调节刚才那未碰过的那第三螺旋到居中,之后转回去重复这两步,直到两个方向上水准点同时居中,且光学对中器对准下方水准点中心(光学对中器对准误差很小时不需要移动三角架,只用微微移动三脚架上方的仪器头再拧紧即可),用尺子量出从水准点到仪器中间标志高度“h”。

棱镜手在另一个已知坐标控制点架好棱镜,棱镜头对准仪器镜头且棱镜杆圆水准器要居中;图一2.操作仪器:(1)使用GTS-102N全站仪,开机power,第一次操作时在主菜单按键盘右边MENU键选数据储存管理f3,f1输入,选择建立文件如“haisan”(ALP数字字母切换,SPC空格,CLR清空,ENT确定),把已知测站点的坐标编号、输入(x、y、z)保存,至少2坐标点,再选择放样;下一次可以直接在MENU选择放样,调用此文件就可以了;(2)回到主菜单,选择放样,输入测站点坐标,也可以选择调用这此点,输入刚才卷尺量得的仪器高“h”,那么全站仪就照准了仪器下方的测站点中心;(3)棱镜手到另一个已知的控制点架好棱镜,先在粗瞄准器下大致对准棱镜,旋转调节全站仪镜头对准棱镜底的针尖,之后垂直方向上对准棱镜,对准后调节水平制动螺旋(前方的为水平制动螺旋,后方为垂直制动螺旋)锁定,再调节望远镜焦距螺旋看到棱镜,微调水平微动螺旋;垂直方向上对准仪器,垂直制动螺旋锁定,微调垂直微动螺旋,直到照准棱镜手手持的棱镜头中心。

拓普康全站仪1GTS-1002简单操作指引讲课教案

拓普康全站仪1GTS-1002简单操作指引讲课教案

6、在放样界面上选择后视 既棱镜所在点
8、按输入键选择坐标输入
7、按NE/AZ键准备坐标输入
后方交会法操作指引
1、在放样界面选择第二页的新点
2、在新点界面后方交会法
4、输入仪器高度
3、此步骤可按跳过
后方交会法操作指引
5、选择坐标准备输入
6、按输入键输入坐标X/Y/Z
8、测量中···自动跳转到第5步输入第二点
7、设置棱镜高度然后对准棱镜按距离设置
后方交会法操作指引
9、 第二点测量完成后在选择网格因子界面 选择计算测量结果,下一步选择计算,坐 标。确定后完成
注:后方交会法选择已知坐标点时,不得 低于两个已知点,不超过7个已知点,点越 多越准确。如不熟悉,请参考说明书P161 第8.3.2
高程测量操作指引
拓普康GTS-1002全站仪操 作指引
仪器面板功能按键
返回键Βιβλιοθήκη 星键功能 坐标测量 距离测量 角度测量
照明 开关机键
确认键
建立坐标系及放样操作指引
1、按功能键选择放样功能
2、在放样功能中此文件可跳过
4、按坐标键准备输入
3、选择测站点既仪器所在点
X轴坐标 Y轴坐标
高程
建立坐标系及放样操作指引
5、按输入键选择坐标输入, 完成后确认自动返回放样界面
高程测量:1、建立坐标系(请参照放样模式) 2、在输入坐标XYZ完成确认后输入仪器高度 3、
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

拓普康全站仪GTS-102N使用说明1
一、基本方法:
1.测前准备:已知两个或以上能够互相看见的控制点(国家测绘局给出)的
坐标,设为A1、A2点,选择其中一个A1为测站点,在在坐标点中心处架
立仪器,调节三脚架使仪器的圆水准器居中整平,架好后观察最下方光学
对中器(看不清时可以旋转调节直到看清地面),微微移动三脚架,通
过目镜找准测站点的中心,大致对准中心就调节仪器下部的三个角螺旋
(图一),在误差较大时不需要太精准大致对准就可以,微调仪器下部的
三个螺旋时,如图一,先同时调整前方两螺旋(同时内旋或外旋)直到管
水准器居中后,将仪器转动90度(一般向着将要放样的方向转,误差较
小),调节刚才那未碰过的那第三螺旋到居中,之后转回去重复这两步,
直到两个方向上水准点同时居中,且光学对中器对准下方水准点中心(光
学对中器对准误差很小时不需要移动三角架,只用微微移动三脚架上方的
仪器头再拧紧即可),用尺子量出从水准点到仪器中间标志高度“h”。


镜手在另一个已知坐标控制点架好棱镜,棱镜头对准仪器镜头且棱镜杆圆
水准器要居中;
图一
2.操作仪器:(1)使用GTS-102N全站仪,开机power,第一次操作时在
主菜单按键盘右边MENU键选数据储存管理f3,f1输入,选择建立文件如“haisan”(ALP数字字母切换,SPC空格,CLR清空,ENT确定),把已知测站点的坐标编号、输入(x、y、z)保存,至少2坐标点,再选择放样;下一次可以直接在MENU选择放样,调用此文件就可以了;
(2)回到主菜单,选择放样,输入测站点坐标,也可以选择调用这此点,输入刚才卷尺量得的仪器高“h”,那么全站仪就照准了仪器下方的测站点中心;
(3)棱镜手到另一个已知的控制点架好棱镜,先在粗瞄准器下大致对准棱镜,旋转调节全站仪镜头对准棱镜底的针尖,之后垂直方向上对准棱镜,对准后调节水平制动螺旋(前方的为水平制动螺旋,后方为垂直制动螺
旋)锁定,再调节望远镜焦距螺旋看到棱镜,微调水平微动螺旋;垂直方向上对准仪器,垂直制动螺旋锁定,微调垂直微动螺旋,直到照准棱镜手手持的棱镜头中心。

对准后在屏幕上选择后视点,NE/AZ输入或调用另一个已知点坐标,选择照准,输入棱镜高度;仪器会自动生成个x、y轴的坐标,两个结果误差相加不超过0.006m就可以进行下一步了,否则重新调节。

为保险起见,通常即使通过了,也退出MENU,选择仪器上坐标测量按钮,回测棱镜所在的坐标,所得数据减去
实际值(取绝对值)相加不得大于0.006m。

(4)放样,在屏幕翻页找到放样,输入需要放样点的坐标(x.y,z),点角度,调整水平角dHR为0度dHR=0,00,00(0度0分0秒),把横轴锁死,此时你想要放样的点就在你望远镜镜头所对的这条直线上,然后叫棱镜手先在要放样点附近左右移动,仪器照到棱镜就会响,棱镜中心大致对准了仪器镜头的十字后),按测距仪器就会显示数据(HD为棱镜杆底针与需要放样的坐标点之间的水平距离,点模式精确到毫米),为+的棱镜手向前走,为-的向后退,棱镜手直线前进或后走,直到测距误差为+-0.000为止,在全站仪看棱镜是否对准仪器的十字线中心,让棱镜手左右移动至对准,直到dHD为0,dHR为0,证明那个点就是放样点。

线成功,退出主菜单MENU,验算看误差之和是否保持在0.006内,超过时需要调整坐标点到误差范围之内。

3
:(1)角度测
量;距离测量;(4)坐标测量。

2)、显示功能键上:(1)V---垂直角度;(2)HR----水平角度;(3)SD-
---斜距;(4)HD-----水平距离;(5)放样---把图纸上的坐标点放样到实
地中去;(6)N---北向坐标;(7)E----东向坐标;(8)Z---高程
二、 注意:
1、操作人员有轻微的近视,一定要戴上眼镜,棱镜手涉及高空作业的要佩
戴安全帽系安全带;
2、尽量不要在大风天气下测量,误差较大;仪器不可淋雨,有需要可以使
用附带的雨罩或临时打雨伞;
3、在烈日或严寒天气下,工作人员注意保护好自己和仪器;
4、确保全站仪的电量充足以便能够正常施工;
5、为防止做无用功,对讲机稍微小声了就要充电了;
6、测量时除带上仪器,还需要卷尺、喷漆油漆或马克笔(记号)、远距离
测量带对机机;
7、全站仪集水准仪和经纬仪的功能为一身,是精密仪器,注意保养,轻拿
轻放。

8、经常使用且不方便的部位可自己造个新坐标点,尽量选择较坚硬的土
地,在选好的地方,挖一个深度≥50cm 直径≥DN30的坑,插入一截长≥
60cm 直径≥Φ20钢筋,用石子、水泥埋好,露出的钢筋头需要用手磨机切
割十字丝,通过全站仪测量此坐标并复核,为防止沉降,每1-2个月内应
复核一次并记录。

8、关闭仪器时,坐标数据会自动保存,只要三脚架不拆、仪器电池不取,
重新开机就可继续测量放线。

9、仪器测量的单位是米,放样过程点距离有仪器测出的坐标为精确到厘米
如2.12,点模式会精确到毫米如2.123.
10、实际操作以现场和全站仪型号为准。
