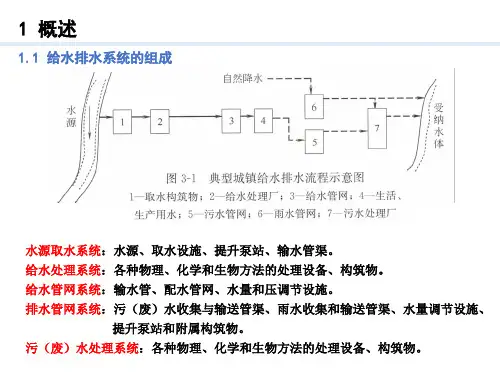

给水排水管网系统第一章绪论1.1 给水排水系统的功能与组成1、给排水系统是什么：是为人们生活生产消防提供用水和排除废水的设施总称。
1、2、给排水系统功能：向不同类别的用户提供满足需求的水质和水量，同时承担用户排出的废水的收集运输处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的。
3、给排水系统分为两个部分：给水系统、排水系统。
4、给水排水系统应具备三项主要功能：①水量保障②水质保障③水压保障5、给水排水系统可划分为以下几个子系统：（给水管网是压力管，一般布设成环状管网，排水管网是重力管，不会布设成环状管网）①原水取水系统。
包括水源地、取水头部、取水泵站②给水处理系统。
生活饮用水一般采用反应、絮凝、沉淀、过滤和消毒处理工艺和设施；工业用水一般采用冷却、软化、淡化、除盐等工艺设施。
③给水管网系统。
包括输水管渠、配水管网、水压调节设施（泵站、减压阀），水量调节设施（清水池、水塔）。
④排水管网系统。
包括污水和废水收集与运输管渠、水量调节池、提升泵站及附属构筑物（如检查井、跌水井、水封井、雨水口等）等。
⑤废水处理系统。
物理工艺格栅、沉淀、曝气、过滤等；化学工艺有中和、氧化等；生物处理工艺有活性污泥处理、生物滤池、氧化沟等。
⑥排放和重复利用系统。
包括废水受纳体和最终处理设施，如排放口、稀释扩散设施、隔离设施和废水回用设施。
给水系统1、给水系统通常分为:生活用水、工业生产用水、和市政消防用水三大类2、生活用水：主要包括居民生活用水、公共设施用水（特点：用水量大，用水地点集中）、和工业企业生活用水（特点：对水质、水量、水压的要求差异大）。
3、工业生产用水:指工业生产过程中为满足生产工艺和产品质量要求的用水，又可分为产品用水（水成为产品的一部分）、工艺用水（水作为溶剂、载体等）和辅助用水（冷却、清洗等）等。
4、市政消防用水：指城镇或工业企业区域内的道路清洗、绿化浇灌、公共清洁卫生和消防用水。
5、城市供水系统必须要具备：①充足的水资源②取水设施③水质处理设施④输水及配水管道网络系统。
给水排水管网系统
2 给水排水管网系统的构成
2.1 给水管网系统的构成
3. 泵站 泵站是输配水系统中的加压提升设施。 一泵站将浑水提升后通过输水管送入给水处理厂。经处理的清水流入清水池。 二级泵站从清水池内抽水加压后，通过清水输水管送入配水管网。 如果城市面积较大，或专为局部地形较高的区域供水，在远离水厂的管网中另 设加压泵站。加压泵站一般从贮水池内抽水，也有少数直接从输水管中直接抽 水。 泵站内往往设多台水泵机组。 4. 水量调节设施 有清水池、水塔或高地水池。其作用是调节供水与用水的流量差。水厂内清水 池的作用是调节一级泵站和二级泵站的流量差。水塔或高地水池则起二级泵站 供水和城镇用水量不等的调节作用。 5. 附属设施 有阀门（闸阀、调节阀、止回阀、排气阀、泄水阀等）、检测仪表（压力、流 量及水质检测等）和消火栓等。
3.2 远距离引水工程
选线： （1）尽量利用现有河道或渠道，经过适当整治，作为输水管渠的一部分，以降 低工程造价。 （2）利用现有河道或明渠输水，一方面要防止水质污染，另一方面还应考虑沿 河一带农业和工业用水的影响，确保城市所需的水质水量。 （3）由于管线长，管理、维修难度大，安全供水尤其重要。 （4）因管线长，沿途地质、地形条件不同，管道压力也有变化，因此，管道材 质或渠道的选用应根据地质、地形、管渠的尺寸和压力、管道价格和施工条件 等，经过技术经济综合比较后确定。
给水管道大中口径用焊接钢管，用于高 压力的输水管道，特点适用于地形复杂 的地区。无缝钢管中小口径，可用于直 饮水管道。
5.1 给水管道材料与配件
1. 管道材料 （2）铸铁管
铸铁管是给水管道系统使用最多的一种管材。 灰口铸铁管，逐渐不再使用。 球墨铸铁管，耐腐蚀性强于钢管量轻于灰口管，搞冲击 和抗震能力比灰口管强，价格低于钢管，高于灰口管。
给水排水管网系统课件
给水排水管网系统课件一、引言给水排水管网系统是城市基础设施中至关重要的一部分，它涉及到城市居民的日常生活用水和废水排放。
本课件旨在介绍给水排水管网系统的基本概念、组成部分、设计原则和运维管理等方面的知识，以便学习者对该系统有一个全面的了解。
二、系统概述1. 给水管网系统给水管网系统是将水源地的水经过处理后，通过管道输送到城市各个用户的系统。
它包括水源地、水处理厂、输水管道、水塔、水泵站等组成部分。
2. 排水管网系统排水管网系统是将城市居民产生的废水经过收集、处理后排放到污水处理厂的系统。
它包括污水管道、检查井、污水泵站、污水处理厂等组成部分。
三、系统设计原则1. 给水管网系统设计原则(1) 水源充足可靠：确保水源的稳定供应，避免用户用水不足的情况发生。
(2) 压力稳定合理：保证给水管道中的水压稳定，以满足用户的正常用水需求。
(3) 管道布局合理：根据城市用水需求和地理条件，合理布置管道，降低输水阻力。
(4) 防止污染交叉：采用适当的阀门和设备，防止给水管道与污水管道交叉污染。
2. 排水管网系统设计原则(1) 正确计算流量：根据城市居民的生活、工业用水量等因素，合理计算排水管道的流量。
(2) 正确选择管材：根据排水管道的使用环境和排水水质，选择合适的管材，以确保管道的耐腐蚀性和使用寿命。
(3) 合理设置检查井：设置足够数量的检查井，以便检查和维修排水管道。
(4) 合理设置泵站：根据排水管道的高度差和流量要求，合理设置污水泵站，以确保废水能够顺利地流入污水处理厂。
四、系统组成部分1. 给水管网系统组成部分(1) 水源地：包括河流、湖泊、水库等，作为城市供水的水源。
(2) 水处理厂：对水源进行净化、消毒等处理，以确保水质符合卫生标准。
(3) 输水管道：将经过处理的水输送到城市各个用户。
(4) 水塔：储存处理后的水，以应对高峰用水时的需求。
(5) 水泵站：负责将水从水源地或水塔抽送到输水管道中。
2. 排水管网系统组成部分(1) 污水管道：将城市居民产生的废水收集并输送到污水处理厂。
给排水管网系统课件
环境科学与工程系
给排水管网系统课件
1.3 给排水管网系统的功能与组成
1.3.2 给排水管道系统的构成 排水管网系统构成：
废水收集设施 排水 排水管网 管网 排水调节池 系统 提升泵站 构成 废水输水管（渠）
废水排放口
环境科学与工程系
给排水管网系统课件
1.3 给排水管网系统的功能与组成 排水系统组成
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
环境科学与工程系
直排式合流制排水系统
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
环境科学与工程系
截流式合流制排水系统
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
1.1 给水排水系统的功能与组成
给水系统
为了满足城市和工业企业的各种用水 需求，城市供水系统需要具备充足的水资 源、取水设施、水质处理设施和输水及配 水管道网络系统，这些系统共同组成了给 水系统。
环境科学与工程系
给排水管网系统课件
1.1 给水排水系统的功能与组成
给水系统的分类
为了满足城市和工业企业的各种用水 需求，城市供水系统需要具备充足的水资 源、取水设施、水质处理设施和输水及配 水管道网络系统，这些系统共同组成了给 水系统。
环境科学与工程系
给排水管网系统课件
1.1 给水排水系统的功能与组成
排水系统
各种用途的水在被用户使用后，水质受到了 不同程度的污染，成为废水。这类废水携带有不 同来源的污染物质，会对人体健康、生活环境和 自然生态环境带来严重危害，需要及时地收集和 处理，然后才能排放到自然水体或者重复利用， 为此而建设的废水收集、输送、处理和排放工程 设施，称为排水工程系统。
给排水管网系统课件
六、案例分析
给水系统的案例
伦敦的纯净水站是一座由水文化 遗产建筑改建而成的文化中心， 水站的设计结合了现代科技与建 筑传统，使其成为一个受欢迎的 旅游胜地。
排水系统的案例
新加坡乌敏岛淡水坑沟渠扩建工 程改善了坑沟的防洪能力，种植 多样植被减缓了降水的冲击，提 高了城市面积的透水性，并为鸟 类栖息地和种植濒危植物提供了 新的机会。
给排水管网系统课件
本课程旨在介绍给排水管网系统的组成、设计和运行等方面的知识，以及如 何进行维护和管理。学完本课程，你将对给排水管网系统有更深入的了解。
一、概述
管网系统的定义
管网系统是指将分散的供水、供热、供气、排水管道通过一定的规划、设计和建设方式，互 相联系而形成的一整套管道系统。
管网发展历程
管网在人类发展过程中逐渐形成。从古代的人工引水道到现代城市的高压水管网，管网系统 的发展经历了多个阶段。
管网系统的组成
管网系统由管道、阀门、水箱、泵房等多个组成部分构成，它们在线路水力计算、网络优化 配置和设备选型等方面具有重要作用。
二、给水系统
给水系统的作用
给水系统是指将水源所提供水分 输送到供水用户的管道系统。其 作用是满足居民、企业等的生产 和生活用水需求。
三、排水系统
1
排水系统的组成
2
排水系统由污水管道、雨水管道、污水处 理设施、检修井、污泥处理设施、废水处
理设施等组成。
3
排水系统的设计和运行
4
排水系统的设计包括废水质量计算、废水 量计算、管网工程建设及设备选型等方面。 而排水系统的运行管理主要包括下水道堵
塞处理、设检修等。
排水系统的作用
排水系统是指将城市内产生的污水、雨水 及废水排放到处理站或排放点。其作用是 保护环境和人类健康，维护城市基础设施 的正常运行。
给水排水管网系统
给水排水管网系统引言给水排水管网系统是城市基础设施中不可或缺的一部分，它负责为居民提供清洁的饮用水，并将废水排出城市。
本文将介绍给水排水管网系统的概念、结构、主要组成部分以及其重要性。
概念和结构给水排水管网系统是一个由管道、泵站、储水设施等组成的系统，其目标是将清洁的水送达居民家中，并将废水排出城市。
这个系统主要分为两个部分：给水系统和排水系统。
给水系统主要由供水源、水处理厂、水管道和水箱等组成。
供水源可以是水库、河流或地下水等。
水处理厂负责将原始水经过处理后，变成符合饮用水标准的清洁水。
水管道将处理后的水送达居民家中，并利用水箱储存水源。
泵站用于提升水压，确保水能顺利流向居民家中。
排水系统包括雨水排水和污水排水两部分。
雨水排水主要通过雨水污水管道将雨水排入河流、湖泊或海洋，以防止城市内涝。
而污水排水则需要进行初次处理，再通过污水管道将污水送至污水处理厂进行综合处理，以达到排放标准。
主要组成部分1. 供水源供水源是给水排水管网系统的起点，可以是自然水源（如河流、湖泊、地下水）或人工供水源（如水库、蓄水池）。
供水源的选址和水质的保证对整个系统的运行至关重要。
2. 水处理厂水处理厂负责将原始水进行处理，去除其中的悬浮物、沉淀物、有机物、重金属等杂质，使其符合饮用水的标准。
常见的水处理工艺有混凝、沉淀、过滤、消毒等。
3. 水管道和水箱水管道和水箱是将处理过的水送达居民家中的关键组成部分。
水管道需要经过合理的布局设计和恰当的材料选择，以确保水的流动畅通和水质的保持。
水箱则用于储存水源，以应对突发情况或水压不足的情况。
4. 泵站泵站主要用于提升水压，确保水能顺利流入每个家庭。
泵站的选址和泵的选择需根据管网的压力和流量来确定。
5. 污水管道和污水处理厂污水管道是将居民家中产生的污水输送至污水处理厂的重要通道。
污水管道需要合理的布局和坚固的材料保证，以有效防止泄漏和污水外泄。
污水处理厂对污水进行初次处理和综合处理，以达到排放标准。
给水排水管网系统课程设计
给水排水管网系统课程设计一、课程目标知识目标：1. 让学生掌握给水排水管网系统的基本组成、功能和原理，包括水源、输水管、配水管网、排水管网等关键环节。
2. 使学生了解给水排水管网系统的设计原则、施工要求及运行管理，理解城市给排水工程的重要性。
3. 帮助学生了解我国给水排水管网系统的发展现状及趋势，拓展学生的专业知识视野。
技能目标：1. 培养学生运用CAD等软件绘制简单的给水排水管网系统图的能力。
2. 提高学生分析给水排水管网系统问题、提出解决方案并进行优化设计的能力。
3. 培养学生运用所学知识解决实际工程问题的能力，提高学生的实践操作技能。
情感态度价值观目标：1. 培养学生对给水排水工程事业的热爱和责任感，激发学生为改善城市水环境作出贡献的意愿。
2. 增强学生的团队协作意识，培养学生在实际工程项目中与他人沟通、合作的能力。
3. 引导学生关注我国给水排水行业的发展，培养学生的社会责任感和使命感。
课程性质：本课程为实践性较强的专业课程，旨在培养学生的实际操作能力和解决实际问题的能力。
学生特点：学生已具备一定的水力学、水工结构基础知识，具有较强的学习兴趣和动手能力。
教学要求：注重理论与实践相结合，提高学生的专业知识水平和实践技能，培养学生的创新意识和团队协作能力。
通过本课程的学习，使学生能够具备从事给水排水工程设计与施工的基本能力。
二、教学内容1. 给水排水管网系统的基本概念与组成：包括水源、供水工程、排水工程的基本构成及其功能。
教材章节：第一章《给水排水工程概述》2. 给水排水管网的设计原则与施工要求：讲解管网设计的基本原则、施工技术及质量标准。
教材章节：第二章《给水排水管网设计原则与施工要求》3. 给水排水管网的运行与管理：介绍管网运行过程中应注意的问题、维护管理措施及应急处置方法。
教材章节：第三章《给水排水管网的运行与管理》4. 给水排水管网系统设计案例分析：分析典型的给水排水管网系统设计案例，提高学生的实际操作能力。
给水排水管网系统
第一章：1.给水排水系统是为人们的生产，生活，消防提供用水和排除废水的设施总称。
2.给水系统的用途：分为生活用水（居民生活用水，公共设施用水，工业企业生活用水），工业生产用水，市政消防三大类。
3.给水排水系统的三项主要功能：水量保障，水质保障，水压保障。
4.给水排水系统的子系统：原水取水系统，及水处理系统，给水管网系统，排水管网系统，废水处理系统，排放和重复利用系统5.城市综合用水量：居民生活用水量，公共设施用水量，工业企业生产用水量和工作人员生活用水量，消防用水量，市政用水量（浇洒道路，和绿地），未预见水量及管网漏失水量。
6.城市综合生活污水量：居民生活用水量，公共设施用水量。
7.平均日用水量：用水量最多的年总用水量除以用水天数8.最高日用水量：用水量最多的一年内用水量最多的一天的用水量。
取水工程，水处理工程规划的依据9.最高日平均时用水量：最高日用水量除以24小时。
10.最高日最高时用水量：用水量最高点24小时中，用水量最大的一小时。
给水管网工程规划的设计依据。
11.日变化系数：最高日用水量与平均日用水量的比值12.时变化系数：最高时用水量与平均时用水量的比值。
13.给水管网系统的构成：输水管（渠），配水管网，水压调节设施（泵站，减压阀），水量调节设施（清水池，水塔，高位水池）等。
14.排水管网系统的构成：废水收集设施，排水管网，排水调蓄池，提升泵站，废水输水管（渠），废水排放口11.给水管网系统类型：（1）按水源数目分类：单水源给水管网系统，多水源给水管网系统。
（2）按系统构成方式分类：统一给水管网系统，分区给水管网系统（串联分区，多级泵站加压，并联分区，不同压力要求的区域用不同的泵站供水）15.废水：生活污水，工业废水，雨水16.排水管网系统的体制：（1）合流制排水系统：1）直排式合流制：将生活污水，工业废水，雨水混合在同一管道系统内排放的排水系统，受纳水体遭受严重污染。
2）截流式合流制：简单易行，节省投资，降低污染物质的排放溢流的混合污水中不仅含有部分旱流污水，而且夹带有晴天沉积在管底的污物，污水厂压力大。
给水排水管网系统
——工业生产中排出的废水
来源：各类工矿企业。
特点：成分复杂，受工业生产性质和工艺过程的影响明
显， 水量和水质变化大，对环境的危害大。
7
工业废水分类：
按照污染程度 ： 生产废水、生产污水
按所含污染物的化学性质： 无机污染物的废水； 机污染物的废水； 含无机和有机污染物的废水。
按所含污染物的主要成分： 酸性废水、碱性废水、含氰废水、含铬废水、
根据我国 “九五”计划和建设部规划要求： 到2015 年，城市公共排水管网污水收集率不低于80%。
4
课课程程的的主主要要内内容容
概论
-----概述、排水体制、排水系统的布置形式等
污水管道系统设计 -----污水管道的设计原理、方 法步骤及注意事项、设计举例
重
雨水管道系统设计 -----雨水管道的设计原理步骤
1
2
1
2
1
2
3
3
3
4
4
4
7
5 6
半分流制排水系统
22
特点： (ⅰ)是完全分流制的改进； (ⅱ)是目前最完善的高标准的排水体制； ( iii ) 卫生条件好，环境效益高； ( iv ) 造价高，投资大； ( v ) 经济条件好，生活水平高，对环境卫生 有特殊要求的地方采用；
23
工业企业排水体制：分流制
含镉废水、含汞废水、含酚废水、含油废水、含 有机磷废水等。
8
3）降水
指大气降水，包括雨、雪、雹、霜等。一般 降水指的是雨水。
雨水特点： 一般比较清洁、径流量大。必须及时排泄，是
排水的主要对象之一。 降雨初期径流的雨水由于会挟带地面和屋面上
的各种污染物质，使其受到污染，应予以重视。
给水排水管网系统第三版答案
给水排水管网系统第三版答案给水排水管网系统第一章给水排水管网系统概论1、给排水系统功能有哪些？请分类说明。
①水量保障向指定用水点及时可靠提供满足用户需求的用水量，将排出的废水与雨收集输送到指定地点；②水质保障向指定用水点提供符合质量要求的水及按有关水质标准将废水排入受纳水体；③水压保障为用户提供符合标准的用水压力，同时使排水系统具有足够的高程和压力，顺利排水；2、给水的用途有哪几类？分别列举各类用水实例。
有生活用水、工业生产用水和市政消防用水。
生活用水有：居民生活用水（如家里的饮用、洗涤用水）、公共设施用水（如学校、医院用水）、工业企业生活用水（如企业区工人饮用、洗涤用水）；工业生产用水有：产品用水（如制作酸奶饮料的用水）、工艺用水（如水作为溶剂）、辅助用水（如冷却锅炉用水）；市政消防用水有道路清洗、绿化浇灌、公共清洁卫生和消防用水。
3、废水有哪些类型？分别列举各类用水实例。
按所接纳废水的来源分：生活污水、工业废水和雨水。
生活污水：居民生活所造成的废水和工业企业中的生活污水，如洗菜水、冲厕产生的水；工业废水：如乳制废水；雨水：如下雪、下雨产生的水。
4、给水排水系统由哪些子系统组成？各子系统包含哪些设施。
①原水取水系统包括：水源地、取水设施、提升设备和输水管渠等；②给水处理系统包括：各种采用物理化学生物等方法的水质处理设备和构筑物；③给水官网系统包括：输水管渠、配水管网、水压调节设施及水量调节设施等；④排水管网系统包括：污废水收集与输送管渠、水量调节池、提升泵等；⑤废水处理系统包括：各种采用物理化学、生物等方法的水质净化设备和构筑物；⑥排放和重复利用系统包括：废水收纳体和最终处置设施如排放口等。
5、给水排水系统各部分流量是否相同？若不同，是如何调节的？因为用水量和排水量是随时间变化的，所以各子系统一时间内流量不相同，一般是由一些构筑物或设施来调节，比如清水池调节给水处理流量与管网中的用水量之差，调节池和均合池用于调节排水官网流量和排水处理流量之差。
建筑给水排水管网系统
污水管道的最小覆土厚度，一般应满足下述三个因素的要求：1防止管道内污水冰冻和因土壤冰冻膨胀而损坏管道2防止地面荷载而破坏管道3满足街区污水练接管衔接的要求
对于每一个具体设计管段，从上述三个不同的因素出发，可以得到三个不同的管低埋深或管顶覆土厚度值，这三个数值中的最大一个值就是这一管道的允许最小覆土厚度或最小埋设深度
谢才公式：
柯尔勃洛克-怀特公式：
海曾-威廉公式：
曼宁公式：
巴莆洛夫斯基公式：
水头损失公式的指数形式
给水排水管网的简化原则：1宏观等效原则2小误差原则管线简化的一般方法：1删除次要管线，保留主干管线和干管线2当管线交叉点很近时，可以将其合并为同一交叉点3将全开的阀门去掉，将管线从全闭阀门处切断4并联的管线可以简化为单管线，其直径采用水力等效原则计算5在可能是情况下，将大系统拆分为多个小系统，分别进行分析计算
给水排水系统具备的三项主要功能：1，水量保障2，水质保障3水压保障
给水排水系统可以划分为以下系统：1，原水取水系统2给水处理系统3给水管网系统4排水管网系统5废水处理系统6排放和重复利用系统
城市综合用水量：在城市用水量规划设计中，包括居民生活用水量，公共设施用水量，工业企业生产用水量和工作人员生活用水量，消防用水量，市政用水量等的用水量总和。
排水管网布置形式：排水管网一般布置成树状网，根据地形不同，可采用两种基本布置形式——平行式和正交式
平行式：排水干管与等高线平行，而主干管则与等高线基本垂直，平行式布置适应于城市地形坡度很大时，可以减少管道的埋深，避免设置过多的跌水井，改善干管的水力条件
正交式：排水干管与地形等高线垂直相交，而主干管与等高线平行敷设，正交式适应于地形平坦略向一边倾斜的城市
给排水管网系统课件
排水管网的分类与布局
分类
根据不同的分类标准，排水管网可分为合流制和分流制、重力流和压力流等多 种类型。
布局
排水管网的布局应遵循整体规划、因地制宜、远近结合的原则，根据地形、地 质、水文等条件进行合理布置，确保排水顺畅。
排水管网的材料与附件
材料
常见的排水管网材料有铸铁管、钢管、混凝土管等，不同材料具有不同的优缺点 ，应根据实际情况选择。
施工方法与技术
沟槽开挖
根据设计要求和地质条件，采用适当 的开挖方法，确保沟槽的尺寸、坡度 和深度符合标准。
管材选择与连接
根据设计要求和工程需要，选择合适 的管材和连接方式，确保管道的强度、 耐久性和密封性。
管道安装与铺设
按照设计图纸和规范要求，进行管道 的安装和铺设，确保管道的位置、标 高、坡度等参数符合标准。
THANKS FOR WATCHING
感谢您的观看
方案设计
根据需求分析结果，制定初步 设计方案。
详细设计
对管网系统进行详细设计，包 括管道材料、管径、埋深等。
施工图设计
完成施工图纸设计，为施工提 供依据。
优化设计与实践
优化设计
根据实际情况，对设计方案进行优化调整。
实践经验
总结实际运行中的经验教训，不断完善设计理念 和方法。
技术创新
关注新技术、新材料的研发和应用，提高管网系 统性能。
05
给排水管网系统施工
施工准备与规划
现场勘查
对施工区域进行实地勘察，了解 地形、地质、水文等条件，为后
续规划提供依据。
施工组织设计
根据工程规模、要求和现场条件， 制定合理的施工组织设计方案，包 括施工队伍、材料、设备、进度等 方面的安排。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆大学城环学院
3
0.2 管网在给水系统中的地位
取水
浑水输水
输水
净水
清水输水
配水
从江河湖泊取水
处理原水达到 使用标准要求
配水到用户
地位： 1.联系工程与对象之间的通道和纽带 2.投资大：管网投资一般占系统总投资的70％ 因此，管网的优化设计和建设历来受到建设、管理和运营部门的高度重视。
重庆大学城环学院
重庆大学城环学院
✓管道材料 ✓管网附件 ✓附属构筑物
✓档案管理 ✓监测与检漏 ✓防腐与修复
5
0.4 本课程目的
掌握给水管网的基础理论和设计应用，具备独立进行管网规划和设 计的能力。同时使同学们了解本领域的最新技术及发展方法、新技 术的需求和研究方向。
重庆大学城环学院
6
第1章 给水管网系统概论
1.1 给水系统的组成及功能 1.2 给水系统工作原理 1.3 给水管网系统的功能及组成 1.4 给水管网类型
✓ 确定工艺流程及水质保 证措施
系统在本分区内的主体设施和工程管网，制定针 对本分区的技术规定和实施措施
✓ 管网规划和干管布置与 ✓ 详细规划 提出调整意见和建议基础上，具体布
定线
置本详规范围所有的室外工程设施和工程管线，
✓ 其它
提出相应的工程建设技术要求和实施措施
重庆大学城环学院
13
2.2 规划原则及工作程序
重庆大学城环学院
14
2.3 技术经济分析方法
技术经济分析目的和方法
✓ 目的：找到技术和经济最佳结合点 ✓ 方法：数学模型法和方案比较法
静态年计算费用法
✓ 优点：计算简便 ✓ 缺点：未反映资金的时间价值，不符合经济规律 ✓ 计算公式 W 1 C Y
T
动态年费用计算法
✓ 针对不同时间经济因素的变化，对项目一定时期发生的投资、运行成本折算 成当前现值进行比较的方法
规划原则
✓ 贯彻国家和地方相关政策与法规 ✓ 城镇或工业企业规划要兼顾给排
水工程 ✓ 给排水规划要服从城镇发展规划 ✓ 合理确定近远期规划与建设范围 ✓ 合理利用水资源及保护环境 ✓ 规划方案尽可能经济和高效
工作程序
✓ 明确任务，确定规划编制依据 ✓ 收集资料，现场踏勘 ✓ 合理确定用水定额 ✓ 制定规划方案 ✓ 提出分期实施步骤和措施 ✓ 编制规划文件
✓水质变化：给水处理、用户用水
给水系统的水压关系
✓压力水头：位能与压能之和
✓压力方式：全重力、一级加压、二级加压、多级加压
重庆大学城环学院
9
1.3 给水管网系统的功能及组成
功能
✓ 水量输送 ✓ 水量调节 ✓ 水压调节
特点
分散性、连通性、传输性、扩展性、隐蔽性
系统构成 参见教材
✓ 输水管渠 ✓ 配水管网 ✓ 水压调节设施（泵站、减压阀） ✓ 水量调节设施（清水池、水塔、高位水池）
重庆大学城环学院
12
2.1 规划内容与层次
规划内容
规划层次
✓ 确定服务范围与建设规 ✓ 总体规划 以城市总体规划为依据，从本工程系
模
统提出对城市发展目标和总体布局的调整意见和
✓ 确定水资源综合利用与 保护措施
建议，制定本系统主要的技术政策、规定和实施 措施
✓ 确定主要构筑物位置 ✓ 分区规划 提出调整意见和建议基础上，布置本
重庆大学城环学院
8
1.2 给水系统工作原理
给水系统各部分之间流量关系
✓基本概念 系统自用水（R1）、漏失水量（R2）、调节水量
一城市Qd＝2.0万吨/日，试确定取、净、输、配各设施流量大小如何确定？
✓1取水 2净水 3浑水输水管 4清水输水管 5管网
清水池、水塔
给水系统水质关系
✓水质标准 原水、给水
重庆大学城环学院
7
1.1 给水系统组成及功能
给水系统:
✓定义：为人们的生活、生产及消防提供用水的系统的总称。 ✓功能：为不同类别的用户提供满足水质、水量及水压需要的用水。 ✓组成：
给水用途分类：
✓生活用水：各类生活活动中直接使用的水。包括居民生活用水、公共设施用 水、工业企业生活用水 ✓工业生产用水：工业生产过程中满足生产工艺和产品质量要求的用水。可分 为产品用水、工艺用水、辅助用水。 ✓市政和消防用水:城镇或工业企业内道路浇洒、绿化、公共清洁和消防用水
4
0.3 管网系统主要内容
系统 概论
✓功能与组成 ✓系统工作原理 ✓系统类型与体制
工程 规划
✓原则与工作程序 ✓技术经济分析 ✓用水量预测 ✓规划布置
水力学 基础
✓水流特征 ✓管渠水损计算 ✓水力等效简化 ✓泵及泵站水力特性
管网 模型
水力 分析
✓模型化 ✓模型拓扑特性 ✓模型水力特性 ✓模型矩阵表示
重庆大学城环学院
10
1.4 给水管网系统类型
按水源数目分类
单水源、多水源
按构成方式分类
统一给水管网、分区给水管网（串联、并联）
按输水方式分类
重力输水、压力输水
重庆大学城环学院
11
第2章 给水管网工程规划
2.1 规划内容与层次 2.2 规划原则及工作程序 2.3 技术经济分析方法 2.4 用水量预测计算 2.5 规划布置
给水管网系统
任课教师：梁建军 重庆大学城环学院
2007年3月
0 绪论
0.1 给水系统组成及任务 0.2 管网系统在给水系统的地位 0.3 管网系统主要内容 0.4 本课程的目的
重庆大学城环学院
2
0.1 给水系统组成及任务
系统组成
主要设施
取水
取水泵房、取水头部等
净水
水厂
输水
输水管道
配水
管网系统
任务：向用户（公共、个人）供应充足的水量和安全的水质，包括居民家庭生活和 卫生用水、工矿企业生产和生活用水、公用（机关、学校等）建筑用水、部分市政 用水、消防用水。同时要满足水量、水质、水压的要求。
重庆大学城环学院
15
2.3 技术经济分析方法
✓ 优点：能反映项目经济效益的真实性
✓ 缺点：计算比较复杂
✓ 计算公式：
预备公式：
P (1 i%)n F
F (1 i%)n P
推导公式：现值为P，利率为i％，n年内平均分摊资金现金A
第一年
A1
A (1 i%)
✓水力分析基础 ✓树状网水力分析 ✓环方程水力分析 ✓节点方程水力分析
工程 设计
优化 设计
运行调度 和水质控制
管道材料 和附件
管理 和维护
✓设计用水量及调节计算 ✓流量分配与管径设计 ✓泵站扬程与水塔高度设计 ✓管网设计校核
✓优化设计数学模型 ✓环状网管段流量分配 ✓定流量管网优化 ✓输水管优化
✓调度任务及系统组成 ✓SCADA系统 ✓优化调度数学方法 ✓水质控制及评价
