地图学第5章-地图图形设计
智慧树知到《地图学》章节测试答案
B:正射投影
C:球面投影
D:球心投影
答案:ABCD
9、东西半球图适合用正轴方位投影来编制。（）
A:对
B:错
答案:B
10、在墨卡托投影中面积变形最大，适合编制低纬度地区的地图。（）
A:对
B:错
答案:A
第四章
1、在进行干旱区地图概括时，一般全部保留河流、水井、泉等，是因为：()。
A:地图的用途和主题
A:圆锥投影
B:等角投影
C:等面积投影
D:任意投影
答案:BCD
5、方位投影是以平面作为投影面。（）
A:对
B:错
答案:A
6、标准纬线上有长度变形。（）
A:对
B:错
答案:B
7、圆锥投影适合用来编制（）地区的地图。
A:高纬地区
B:中纬度沿纬圈伸展
C:中纬度沿经圈伸展
D:赤道附近
答案:B
8、透视方位投影根据视点离球心的距离D的大小不同可分为：（）
A:对
B:错
答案:B
8、空间数据分布有四种类型：点状分布，线状分布，面状分布和体状分布。()ຫໍສະໝຸດ A:对B:错答案:A
9、同一幅地图里，某地理要素采用了圆形符号表示后，也可以用三角形符号表示。()
A:对
B:错
答案:B
10、间距量表数据的分级采取的是等差数列，比率量表数据分级采取的是等比数列。()
A:对
B:错
A:对
B:错
答案:B
3、测量任务书或测量合同是测量施工单位上级主管部门或合同甲方下达的非指令性技术要求文件，它包含工程项目或编号、设计阶段及测量目的、测区范围(附图)及工作量、对测量工作的主要技术要求和特殊要求以及上交资料的种类和时间等内容。（）
00.地图学原理与方法
第一节 多媒体电子地图 第二节 电子地图的设计和制作 第三节 互联网地图的特点和制作
第六篇 地图分析与应用
第十七章 地图分析
第一节 地图分析概述 第二节 传统地图分析的基本方法 第三节 数字地图分析的基本方法
第十八章 地图应用（ 阅读章节）
第一节 地图在科学研究方面的应用 第二节 地图在国民经济建设中的应用 第三节 地图在军事上的应用
第五篇 现代地图制图的技术方法
第十四章 数字地图与地图数据库
第一节 数字地图 第二节 矢量数字地图 第三节 栅格数字地图 第四节 地图数据库
第十五章 数字地图制图技术与方法
第一节 数字地图制图技术的形成和发展 第二节 数字地图制图系统 第三节 数字地图数据处理与编辑 第四节 地图数据的符号化 第五节 纸质地图数字化生产与出版
第一篇 概论
第一章 地图
第一节 地图的基本特性和定义 第二节 地图的基本内容 第三节 地图的分类 第四节 地图的分幅与编号 第五节 地图的功能
第二章 地图学
第一节 地图学的现代特征和定义 第二节 地图学的学科体系和各主要学科的研究内容 第三节 现代地图学的基本内容 第四节 地图学与其他学科的关系 第五节 地图学发展的历史与趋势
第三篇 地图内容要素表示方法
第六章 地图信息源及其处理
第一节 地图信息源 第二节 地图资料（数据）处理 第三节 地图上地理内容要素的空间分布特征 第四节 地图上地理要素变量的量表方法
第七章 地图符号设计
第一节 地图符号的基本概念与特性 第二节 地图符号的视觉变量 第三节 地图符号的分类 第四节 地图符号的功能 第五节 地图符号设计的基本方法
第八章 地图整体效果设计
地图学考试题
第一章地图学概论一、判断题1、地图、航空像片、风景画都具有可量测性。
×2、地图上表示各种信息是通过特殊的地图符号系统来实现的。
√3、地图数据库是地理信息系统数据库的核心。
√4、地图上通常用地图符号的图形、色彩的变化来表示事物的质量特征；用地图符号的尺寸变化来表示事物的数量特征。
√5、1：150万普通地图称为地形图。
×6、普通地图是以表示某一项或几项要素为主的地图。
×7、高程基准面和理论深度基准面是重合的。
×8、海洋部分的水深是根据"平均海水面"自上而下计算的。
×9、山头等高线与凹地等高线相套，则相套的两条等高线同高。
√10、石油输出图中，主要采用的表示方法是运动线法。
√11、在计算机制图的条件下，地图原图编绘和地图出版准备仍有严格界限。
×12、地图制作的方法通常为实测成图和数字制图。
×13、编绘成图的主要过程可分为编辑准备、编绘、清绘、制印四个步骤。
√二、选择题1、现代地图学体系由理论地图、地图制图学和_应用地图学_ 三大部分组成。
a、地图的分析b、地图制印学c、应用地图学2、地图按内容分类，可分为____b_____ 和专题地图。
a、地形图b、普通地图c、专门地图3、地图的内容包括____c______。
a、地理要素、自然要素、数学要素b、数学要素、自然要素、图外要素c、数学要素、图形要素、图外要素4、普通地图的内容要素包括___b_______ 。
a、数学要素、专题要素、图外要素b、数学要素、地理要素、图外要素c. 地理要素、专题要素、图外要素5、水系可分为_____a____ 。
a 、海洋要素和陆地水系b 、河流，井、泉，湖泊c 、海岸，海底地貌6、地形图上蓝色表示____a______ 。
a 、水系b 、植被c 、地物7、土壤图的主要表示方法是_____a_____ 。
a、质别底色法b、范围法c、分区统计图表法8、数字化的主要两种方式为___c_______。
地图学知识点(南京师范大学)

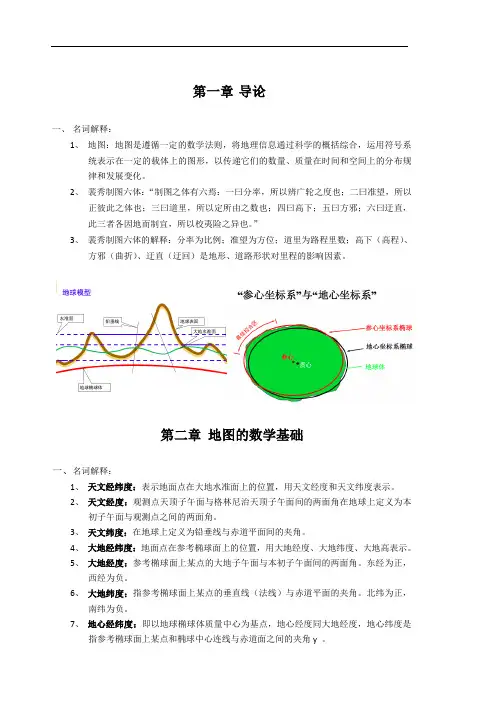

第一章导论一、名词解释：1、地图：地图是遵循一定的数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定的载体上的图形，以传递它们的数量、质量在时间和空间上的分布规律和发展变化。
2、裴秀制图六体：“制图之体有六焉：一曰分率，所以辨广轮之度也；二曰准望，所以正彼此之体也；三曰道里，所以定所由之数也；四曰高下；五曰方邪；六曰迂直，此三者各因地而制宜，所以校夷险之异也。
”3、裴秀制图六体的解释：分率为比例；准望为方位；道里为路程里数；高下（高程）、方邪（曲折）、迂直（迂回）是地形、道路形状对里程的影响因素。
第二章地图的数学基础一、名词解释：1、天文经纬度：表示地面点在大地水准面上的位置，用天文经度和天文纬度表示。
2、天文经度：观测点天顶子午面与格林尼治天顶子午面间的两面角在地球上定义为本初子午面与观测点之间的两面角。
3、天文纬度：在地球上定义为铅垂线与赤道平面间的夹角。
4、大地经纬度：地面点在参考椭球面上的位置，用大地经度、大地纬度、大地高表示。
5、大地经度：参考椭球面上某点的大地子午面与本初子午面间的两面角。
东经为正，西经为负。
6、大地纬度：指参考椭球面上某点的垂直线（法线）与赤道平面的夹角。
北纬为正，南纬为负。
7、地心经纬度：即以地球椭球体质量中心为基点，地心经度同大地经度，地心纬度是指参考椭球面上某点和椭球中心连线与赤道面之间的夹角y 。
在大地测量学中，常以天文经纬度定义地理坐标。
在地图学中，以大地经纬度定义地理坐标。
在地理学研究及地图学的小比例尺制图中，通常将椭球体当成正球体看，采用地心经纬度。
8、大地控制网：大地控制网由平面控制网和高程控制网组成。
包括具有精确测定平面位置和高程的典型的具有控制意义的点，它是测制地图的基础。
9、平面控制网：采用平面控制测量确定控制点的平面位置，即大地经度（L）和大地纬度（B）。
其主要方法是三角测量和导线测量。
10、三角测量：在平面上选择一系列控制点，建立三角网，经测量由已知推算未知。
地图设计与编绘
地图设计与编绘地理变量：地理现象的定性描述或定量描述即构成地理变量。
：地理现象的定性描述或定量描述即构成地理变量。
地理变量可以分为四类： 点位数据、线性数据、面积数据、体积数据地图数据的图形表达：① 定名量表定名量表 ② 顺序量表③顺序量表③ 间隔量表④间隔量表④ 比率量表比率量表● 统计数据1、分级数量的确定:分级后的数据用符号表达在地图上应是读者能很顺利地辨认它们的大小。
显然，分级数目同所采用的表达手段有密切的关系。
1）用符号法表示时，若采用的是一种艺术符号，通常只宜分为三级。
线状符号的分级数量同艺术符号相似。
2）用几何符号则可以区分5～7级。
3）分级统计图用颜色来区分不同的等级，在使用同一个颜色表达时，不同的等级，在使用同一个颜色表达时，最多分为五级，最多分为五级，最多分为五级，如果用两个色版来表达，如果用两个色版来表达，如果用两个色版来表达，则可以则可以明确的区分出7～8级。
4）用于分区统计图表的分级，）用于分区统计图表的分级，较粗略时只应分为三级，较粗略时只应分为三级，较粗略时只应分为三级，最多也不最多也不应超过5～7级，否则，就失去了分级的意义。
级，否则，就失去了分级的意义。
2、分级结果的检验和标准：1）各级中样本数成正态分布或均匀分布：2）同级区域的连通度●影响视觉平衡的因素主要有： （包括什么，概念是什么） 1）视觉中心：读者读图时视觉上的中心和图廓中心是不一致的，通常视觉中心比图廓的几何中心高出大约5%，视觉平衡则要求所有的图形都要围绕视觉中心来配置。
，视觉平衡则要求所有的图形都要围绕视觉中心来配置。
2）视觉重量：地图上的图形，由于受到位置、大小、颜色、结构和背景等因素的影响，有的看起来重些，有的看起来轻些，称为视觉重量。
有的看起来重些，有的看起来轻些，称为视觉重量。
3）视觉方向：读者观察地图习惯上是有方向性的，对于幅面不大的地图，通常其视线从左上角进入图面，扫视整图之后从右下角退出。
地图学

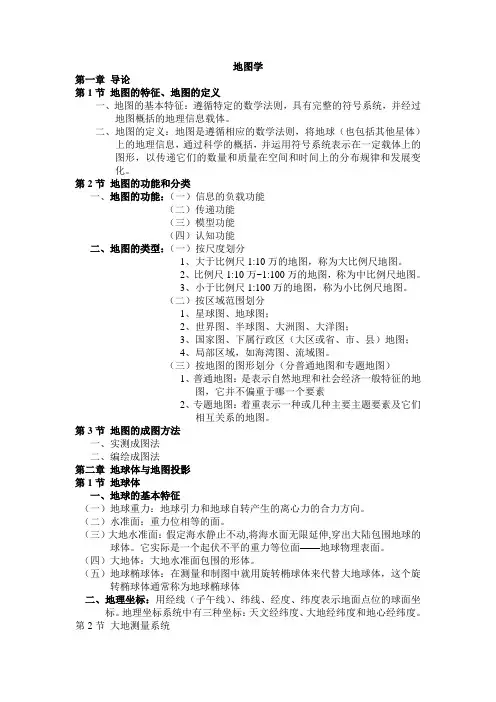

地图学第一章导论第1节地图的特征、地图的定义一、地图的基本特征：遵循特定的数学法则，具有完整的符号系统，并经过地图概括的地理信息载体。
二、地图的定义：地图是遵循相应的数学法则，将地球（也包括其他星体）上的地理信息，通过科学的概括，并运用符号系统表示在一定载体上的图形，以传递它们的数量和质量在空间和时间上的分布规律和发展变化。
第2节地图的功能和分类一、地图的功能：（一）信息的负载功能（二）传递功能（三）模型功能（四）认知功能二、地图的类型：（一）按尺度划分1、大于比例尺1:10万的地图，称为大比例尺地图。
2、比例尺1:10万~1:100万的地图，称为中比例尺地图。
3、小于比例尺1:100万的地图，称为小比例尺地图。
（二）按区域范围划分1、星球图、地球图；2、世界图、半球图、大洲图、大洋图；3、国家图、下属行政区（大区或省、市、县）地图；4、局部区域，如海湾图、流域图。
（三）按地图的图形划分（分普通地图和专题地图）1、普通地图：是表示自然地理和社会经济一般特征的地图，它并不偏重于哪一个要素2、专题地图：着重表示一种或几种主要主题要素及它们相互关系的地图。
第3节地图的成图方法一、实测成图法二、编绘成图法第二章地球体与地图投影第1节地球体一、地球的基本特征（一）地球重力：地球引力和地球自转产生的离心力的合力方向。
（二）水准面：重力位相等的面。
（三）大地水准面：假定海水静止不动,将海水面无限延伸,穿出大陆包围地球的球体。
它实际是一个起伏不平的重力等位面——地球物理表面。
（四）大地体：大地水准面包围的形体。
（五）地球椭球体：在测量和制图中就用旋转椭球体来代替大地球体，这个旋转椭球体通常称为地球椭球体二、地理坐标：用经线（子午线）、纬线、经度、纬度表示地面点位的球面坐标。
地理坐标系统中有三种坐标：天文经纬度、大地经纬度和地心经纬度。
第2节大地测量系统一、我国的大地坐标系统：（一）克拉索夫斯基椭球体（二）1975 参考椭球体二、大地控制网：由平面控制网和高程控制网组成（一）平面控制网：以西安是附件的泾阳县境内的国家大地原点为坐标原点（二）高程控制网：以黄海平均海水面为国家高程基准（又1988高程，高程值为72.2604m）三、全球定位系统：实时动态定位，测量某一目标或信息在什么时候、什么空间位置的理论方法和技术。
地图制图课程设计
地图制图课程设计一、课程目标知识目标：1. 让学生掌握地图的基本要素，包括图名、图例、比例尺、方向和注记。
2. 使学生了解不同类型的地图，例如自然地图和社会经济地图，以及它们的特点和应用。
3. 引导学生理解地图投影的种类及其对地图信息准确性的影响。
技能目标：1. 培养学生运用地图符号和颜色绘制简单地图的能力。
2. 让学生学会使用比例尺和指南针进行地图阅读和实地定位。
3. 提高学生通过比较和分析不同地图，评价地图信息的科学性和实用性的技能。
情感态度价值观目标：1. 激发学生对地理学的兴趣，培养他们对地图这一学科工具的尊重和正确使用态度。
2. 通过地图制图的学习，增强学生的空间思维能力和问题解决能力。
3. 培养学生的团队协作精神，在合作绘制地图的过程中，体会集体智慧的力量。
分析课程性质、学生特点和教学要求，本课程目标旨在结合学生的实际经验和认知水平，将地图制图的理论知识与实际操作相结合，通过项目式的学习活动，使学生在实践中学习和掌握地图知识，提升地理学科素养。
目标是具体且可衡量的，以便在教学过程和最终评估中，教师与学生能共同见证学习成果的实现。
二、教学内容1. 地图基本知识：包括地图的三要素（图名、图例、比例尺）、方向判定、地图注记等，关联教材中地图基础章节。
2. 地图类型介绍：自然地图（如地形图、气候图）、社会经济地图（如交通图、人口分布图），结合教材中各类地图的应用实例进行分析。
3. 地图投影原理：介绍几种常见的地图投影方式，如墨卡托投影、圆锥投影等，并分析它们的特点及对地图信息的影响，参考教材中地图投影的相关内容。
4. 地图绘制技巧：学习使用地图符号、颜色、线条等绘制简单地图，结合教材中地图绘制的实操指导。
5. 实地应用：运用比例尺、指南针进行地图阅读和实地定位，参照教材中户外地理实践章节进行教学。
教学安排和进度：第一课时：地图基本知识学习。
第二课时：地图类型介绍与分析。
第三课时：地图投影原理讲解。
(完整版)《地图学》课件
地图学原理与方法
第一章 导论
§1 地图的相关概念 §2 地图分幅和编号 §3 地图学的定义及学科体系
地图学原理与方法
第一章 导论
古代地图
从远古时代，我们的祖先就一直寻找描 述和分析地球表面空间事物的工具，从交通 运输、农田水利、市政建设管理、疆土区域 的划分以及行军打仗，都离不开空间信息。 这个最普通的工具就是地图。
比例尺
表示实地面积（Km2）
1:5000 1:1万 1:2.5万 1:5万 1:10万 1:25万 1:50万 1:100万
5 20多 110多 450多 1800 16000 64000 255000
地图学原理与方法
第一章 导论
1.3 地图的分类
1.3.4 其他方式
按使用方式划分：桌面用图、挂图、小图册、屏幕地图 按材质划分：纸质、丝绸、石质、木质、塑料等 按外形划分：平面、三维、球形 按结构划分：单幅、多幅、系列图、地图集 按幅面大小：对开、全开、微缩地图 按地图图型：分布图、区划图、等值线图、统计图、网格图
七世纪中叶的亚洲（唐朝）
地图学原理与方法
第一章 导论
现代地图
地图学原理与方法
第一章 导论
地图学原理与方法
第一章 导论
由以上地图展示可知，人类以地图作为认识客观 世界、传递时空信息的方式之一，不但没有被其他形
式所代替，却随着科学技术的进步，使地图的制作精 度不断提高，表现形式更加多样、应用功能不断扩大、 制图理论日趋成熟。
地图学原理与方法
第一章 导论
2.3 我国基本比例尺地形图分幅编号
地图学原理与方法
第一章 导论
地理信息基本概念
• 数据与信息 • 数据(data)——指某一目标定性、定量描述，包括
地图学知识点
地图学知识点文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]地图学知识点整理第一章导论一．地图的定义与基本特征1.地图的定义：地图是依据特定的数学法则，通过科学的概括，并运用符号系统将地理信息表示在一定载体上的图形，以传递客观现象的数量、质量特征在空间和时间上的分布规律和发展变化。
2.地图的基本特征：地理信息的载体——多样性数学法则的结构——（地图投影，坐标系统，比例尺）有目的的图形概括——（地理信息形成地图信息的过程，图形的形状变化和尺寸变化）符号系统的运用——（地理信息的图形借助地图符号，地图是符号的模型）二、地图的功能与分类1.地图的功能：（1）.地图信息的载负功能地图信息分为直接（从图中直接反映）和间接信息（分析）组成，（2）.地图的传递功能将制图者和用图者联系起来，统一在地图信息的传递过程中（3）.地图的模拟功能所需表示的对象，在众多特征中抽取内在的，本质的联系，进行实物的模拟（4）.地图的认知功能用图者根据自己的知识和经验，对图形进行联想和推演和各种分析2.地图的类型（1）按尺度划分：大比例尺地图：大于比例尺1:10万的地图中比例尺地图：比例尺1:10万~1:100万小比例尺地图：比例尺小于1:100万（2）按区域划分（了解）A.星球图、地球图B.世界图、半球图、大洲图、大洋图C.国家图、行政区图D.局部区域图（3）按照地图的图型划分普通地图（自然地理和社会经济一般特征的，不偏重哪一个要素，分为地形图和地理图）专题地图（各自学科体系进行层次细分，构成地图的主要内容）（4）按地图的维数划分平面地图和立体地图（5）按其他指标分类按用途按语言种类按历史年代按出版和使用方式三、地图学1.地图学的概念：地图学是以地理信息可视化为核心，探讨地图的理论实质、制作技术和使用方法的综合性科学。
2.地图学的学科体系（了解）3.地图学的相关学科第二章地图的数学基础一、地球体与大地坐标系1.大地坐标系：大地坐标系是指描述地球表面空间位置的数学参照系。
《地图制图》课件——第五章 地图编制
（三） 地图整饰阶段
主要根据地图制印要求完成印刷前的各项准备工作，同时制作彩色样图。
（四） 地图制印阶段
主要完成地图制版印刷工作，目前计算机制图与自动制版一体化系统（计算机 地图出版生产系统），已将地图编辑、编绘、整饰与制版合成一个阶段，即计算机 设计、编辑与自动分色制版，输出胶片，直接制版上机印刷。
5.1.3传统实测成图方法 传统实测成图法常分为图跟控制、地形测量、内业制图和制图印刷几个过程。 实测地图的方法主要有：地面实测地图、高空实测地图。 地面实测地图过去过去用平板仪、经纬仪。现在用全站仪、RTK。 野外实测数据——内业电脑成图 高空实测地图主要手段是航摄成图。 成图流程键书上5.3.
5.1.2地图编制过程
不论哪种制图方法，就地图常规编制的总过程而言，一般都包括：地图设计与编辑准 备阶段；地图编稿与编绘阶段；地图整饰阶段和地图制印阶段尽管目前计算机制图已 较广泛应用，计算机制图过程同常规传统地图编制有很大差别，地图编绘与地图清绘 和整饰阶段已合二为一，地图制版工序也大力简化。尤其采用地图电子出版系统，更 使地图设计、编绘与制版一体化。但对常规地图编制过程仍有必要具体了解。因为常 规地图的编制过程与方法中的一部分内容仍适用于计算机制图，同时了解传统与常规 制图方法技术中存在的问题与制图方法技术的发展过程，对进一步提高计算机制图水 平也会有所帮助。
（二） 地图编稿与编绘阶段
主要完成地图的编稿和编绘工作。在编绘过程中要进行地图概括(制图综合)：即 进行地图内容的取舍和概括。当然在编辑准备阶段的分类分级与图例拟订也包括一 定地图概括，但在地图编绘阶段地图概括贯彻始终。地图编绘是一种创造性的工作， 编绘阶段的最终成果是编绘原图。所谓编绘原图就是按编图大纲或制图规范完成的， 在地图内容、制图精度等方面都符合定稿要求的正式地图。对于专题地图，往往在 地图正式编绘前由专业人员编出作者原图(作秆草图)然后再由制图人员编辑加工，完 成正式的编绘原图。
第五讲 地图符号设计与图形设计
地图符号设计
二、符号的尺寸变化
为了区分重要程度，点状符号的尺寸常常 要放大到使其面积达到可以比较的程度。这时， 要使用规则的几何符号，通常是用圆、正方形 和矩形等，不规则的符号只能用于表达物体的 顺序，如大、中、小等，不宜用于区分更多的 等级和表示精确的比率数值。
2021/6/8
地图符号设计
二、基本图形变量的视觉效果
5．动态感 读者从图形的构图上获得一种运动的视觉效
果。单一的视觉变量一般并不能产生动态感，但 有些视觉变量有规律的排列会产生动态感。作为 视觉变量的一种特例，箭头符号是一种反映动态 感的有效的特殊方法，同样形状的符号在尺寸上 有规律的变化与排列、亮度的逐渐改变等都可以 造成动感效果(图2—11)。
（4）色彩：图形变量中色彩变量主要指的是 色相变化。我们说符号具有不同的颜色，通常是 指它所具有的色相，即红、蓝、黄等。
（5）亮度：指图形色调的明暗程度，它也能 形成视觉上的差别。这可以指图形的黑白度之比 (由线划的粗细、疏密构成)，或者指彩色图形同 样色调基础上的明暗程度。
2021/6/8
基本图形变量
②侧面形态：用简化了的侧视外形来设计符号。如 普通地图上工厂烟囱、独立树，专题地图上大量的艺 术符号(图2-14)，它们可能是制图物体的整体侧面， 也可能只取该物体的某个有特征的局部的侧面形态。
2021/6/8
地图符号设计
2021/6/8
地图符号设计
一、符号的形态变化
1．点状符号
③会意形态：有些符号的形态和它所表示的 物体的外观很少或不存在任何联系，但却同它 们所表示的物体或现象有某种观念上的联系。 阅读这类符号时能根据形态判读它的含义，例 如矿山符号、教堂符号、古战场符号、化学工 厂符号等(图2—15)。
《地图学》课程笔记
《地图学》课程笔记第一章地图与地图学1.1 地图学导学地图学是一门研究地图制作、地图内容、地图使用和地图分析的学科。
它涉及地图的历史、理论、技术和应用。
地图学的研究对象包括地图的符号、投影、制图综合、地图表示和地图分析等。
1.2 地图的基本特征和定义地图是一种图形表示，用于展示地球表面或任何其他对象的空间特征和属性。
地图具有以下基本特征：- 空间特征：地图展示对象的空间分布和位置关系。
- 符号系统：地图使用符号和色彩来表示不同的地理特征和属性。
- 投影：地图将地球的三维表面转换为二维平面，需要使用特定的投影方法。
- 缩放比例：地图的缩放比例表示地图上的距离与实际距离之间的比例关系。
1.3 地图的内容和分类地图的内容包括地理特征、行政区划、道路、水系、地貌、植被、人口等。
地图可以根据不同的标准进行分类，例如：- 根据表示内容：普通地图、专题地图。
- 根据比例尺：大比例尺地图、中比例尺地图、小比例尺地图。
- 根据投影方式：方位投影地图、圆柱投影地图、圆锥投影地图。
1.4 地图制作的基本方法地图制作包括以下基本方法：- 调查和收集资料：通过实地调查、遥感技术、地理信息系统等手段收集地图制作所需的地理信息。
- 制图综合：对收集到的地理信息进行综合和简化，以适应地图的比例尺和表示要求。
- 地图设计：确定地图的投影、符号系统、色彩方案和布局。
- 地图绘制：使用计算机辅助制图软件或手工绘制地图。
1.5 地图学的发展历史地图学的发展可以分为古代、中世纪、现代和当代四个阶段。
在古代，地图主要用于导航和探险。
中世纪时期，地图制作逐渐成为一种艺术形式。
现代地图学的发展始于19世纪，随着测量技术和印刷技术的发展，地图制作变得更加精确和规模化。
当代地图学进入了数字化时代，利用计算机技术和地理信息系统进行地图制作和分析。
1.6 地图学及其发展趋势地图学的发展趋势包括以下几个方面：- 数字化：地图制作和分析逐渐转向数字化，利用计算机技术和地理信息系统进行。
地图学第1章-绪论
地图对客观世界的抽象与概括尤其是主观抽象 与概括，使得地图读者能“在新的见解下来观察 世界（高俊，1986）”，这是线划地图经久不衰 的重要原因，也是线划地图与风景照片、航空影 像、卫星影像区分的重要标准之一。当影像被加 注了地理名称、不可见的要素（如境界线等）、 按某种指标进行了分类等，或者说加入了人的认 知，此时的影像就可认为是地图。
教学形式、考试与实习
教学形式：课堂讲授＋实习 考试成绩:实习（30%）＋期末闭卷考试（70%）
1）地图投影建立与变形分析
（10％）
实 习
2）专题数据处理与计算机制图 （10％）
3）地形图阅读与分析
（10％）
9
教材与主要参考文献
教材：焦健等，地图学，北大出版社，2005年
其他参考文献
1）王家耀等，地图学原理与方法，科学出版社，2006年 2）马耀峰等，地图学原理.科学出版社，2004年 3）祝国瑞等，地图学，武汉大学出版社，2004年 4） A. Robinson et al, Elements of Cartography(6th ed.) , John Wiley & Sons, 1995
1. 地图的基本特征与功能
2. 地图的构成要素
3. 地图的分类
14
本节需解决的问题
• 什么是地图？它有哪些基本特性？ • 地图有哪些作用？ • 地图有哪些种类？其共性是什么？
• ………
15
地图有什么作用
• 定位
• 找路 • 定向 • 量测 • 装饰 • 发现地学规律 • ……
16
生 活 中 地 图 随 处 可 见
• 图上内容可不以 线划符号为主；
• 可以不采用抽象
的线划符号。
测量与地图学第五章制图综合
本科生课程：测量与地图学_第五章制图综合
（三）选取的方法
1、资格法：
以一定的数量或质量指标作为选取的资 格，凡达到资格标准的就选取表示，达不到的 则予以舍去的一种方法。 选取标志：
数量标志：长度、面积、产值等 资格（标准）
质量标志：等级、品种、性质等 优缺点 优点：标准明确，简单易行； 缺点：① 一个标志不能全面衡量出物体的重 要程度；
本科生课程：测量与地图学_第五章制图综合
一、地图比例尺的影响
是制图综合的最根本、最主要的影响因素。表现在： （一）影响图上表示地物多少的变化 （二）影响图上对地物碎部特征的表达 （三）影响地物重要性的变化
本科生课程：测量与地图学_第五章制图综合
本科生课程：测量与地图学_第五章制图综合
二、地图用途与主题的影响
当符号定位发生矛盾时，特别是 当同类符号碰到一起时，一般舍弃其中 较低一个。 2、移位
①双方移位：两者同等重要时，采用 相对移位方法。
②单方移位：两者重要程度不同时， 符号之间保持正确的拓扑关系的情况下， 移动级别低的一方。 3、压盖：点状符号或线状符号与面状 符号定位发生矛盾时，有时需采用压盖 方法处理。
规定选取标准和选取程度都不能千篇一律。其决定因素： (1)首先要考虑地图的具体用途。 (2)要考虑区域特点。 (3)要考虑该地图上所表示内容和指标的重要性。
本科生课程：测量与地图学_第五章制图综合
二、制图对象的概括
制图对象的概括：是指根据地图比例尺、用途和要求，确
定地图内容各要素的分类分级原则，以及对地物的形状、
② 合并：随着地图比例尺的缩小，制图物体的图形极其间隔小到不 能详细区分时，可以采用合并同类细部的方法，来反映制图物体的主 要特征。
第05章 地图图形设计
1.1 视觉变量的含义
• 视觉变量包括基本视觉变量和派生视觉变量两类，前者包 括形状、尺寸、方向、色相、亮度和饱和度6个变量。基 本视觉变量的各种组合可形成一些基本图形，将这些基本 图形周期性排列可构成一种面状图形，称之为图案 （pattern），其结构是由排列、方向和纹理3个变量控制 的，而这3个变量又是由基本视觉变量构成的，因此被称 为派生视觉变量。
1.1.1 基本视觉变量
• ⑴形状 • 形状是由图形的外围轮廓和内部结构所呈现的图形外观。 可以是规则的几何图形，也可以是不规则的形状。 • 是图形在视觉上最重要的差别。
⑵尺寸 • 尺寸是指图形符号所占据的空间尺度。 • 图形尺寸的差异，可以反映重要性或数量的不同。通常认 为，符号越大越重要。
⑶方向 • 方向是以相对于某一参考标志线所成的角度来衡量。地图 上的图廓线、经纬网或平面图形的边线都可以作为这种参 考标志线。
⑵良好的边界产生图形 • 边界起两种视觉作用，一是使图形造成闭合，自然形成一 个整体；一是产生差异也区分为一个整体。 ⑶清晰的区域产生图形 • 主题部分的地图，经过较精心的设计和绘制，与周边图形 产生差异，这种差异便为知觉场发现，产生图形与背景的 差别。
⑷熟悉产生图形 • 若已知的图形已存储在记忆中，便能对比生疏的图形产生 差异，在知觉场中使熟悉的图形突出。相反的，若要是未 曾记忆的区域成为图形，就需要组织较多的记忆因素。
3.2 符号图形设计原则
• 3.2.1 象形化
• 地图符号图形的象形化是指突出地物本质的特征，舍去不 必要的细部，使得地图符号具有自鸣性、抽象性、易读性 和艺术性特点。强调的是“形似”。
3.2.2 图案化
• 符号图形的取材，主要来源于两个方面：其一是制图对象 本身的实际形状，二是对于无形的或形体比较小的空间事 物，在符号图形设计中一般用象征性的会意图案来表示。 • 其基本原则是： • ⑴对形象特征进行高度概括，去除细节成份，把最基本的 特征表现出来，成为并非素描图画的简略图形 。 • ⑵图形应尽可能地规则化。
地图学第5章-地图图形设计
40
Jiao Jian, IRSGIS, PKU
知觉的整体性
41
Jiao Jian, IRSGIS, PKU
对具有不良轮廓图形的处理
采用更多的细节促进图形的形成。例如，用颜色或色带将图 形突出出来，或增加更多的地图内容。
虹桥镇
滨 海 镇
42
Jiao Jian, IRSGIS, PKU
清晰的视觉层次结构
第五章
地图图形设计
1
Jiao Jian, IRSGIS, PKU
地图图形是地图图形符号、地图注记和其他构成
整个地图版面的基本要素的总称，因而地图的图
形设计就包括地图图形符号设计、注记标注和图
面配置设计等内容，其目的是将地图各个组成部
分按一定的原则组合成一个完整有序的整体，而 且具有一定的美学价值。
点 状 符 号
• • • • • •
51
符号定位点确定原则
单个几何图形 下部为几何图形 宽底图形 底部为直角 底部为开口 线状符号
52
Jiao Jian, IRSGIS, PKU
48
Jiao Jian, IRSGIS, PKU
象形化与图案化
地图符号的
象形化就是要求 突出地物最本质 的特征，舍去不 必要的细部，使
图形具有象形、
简洁、醒目和美 观的特点。
49
Jiao Jian, IRSGIS, PKU
符号要趋于简单化
在设计符号中不能片面地为追求符号的形象新颖和 易于区别而设计比较复杂的符号，还必须考虑到制图工 艺的要求。设计较好的符号，便于绘制，成图速度快， 反之设计效果差的图形就会影响成图的速度与质量。
对 图 案 纹 理 产 生 的 类 别 感
