matlab经典作图

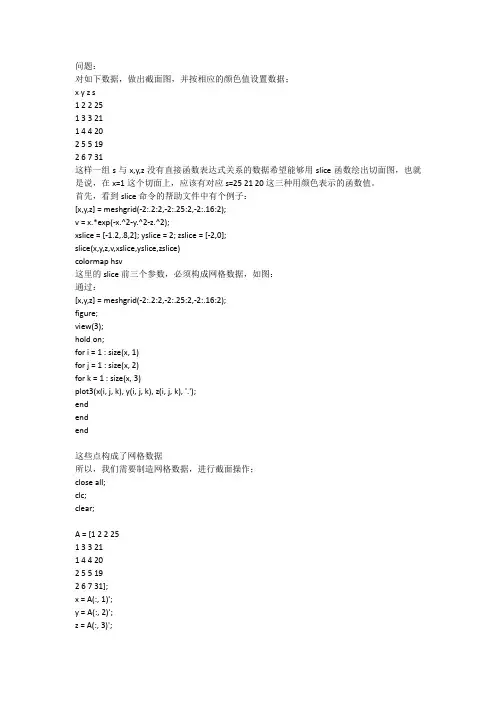

Matlab四位数据作图(Slice)
对如下数据，做出截面图，并按相应的颜色值设置数据；x y z s1 2 2 251 3 3 211 4 4 202 5 5 192 6 7 31这样一组s与x,y,z没有直接函数表达式关系的数据希望能够用slice函数绘出切面图，也就是说，在x=1这个切面上，应该有对应s=25 21 20这三种用颜色表示的函数值。
首先，看到slice命令的帮助文件中有个例子：[x,y,z] = meshgrid(-2:.2:2,-2:.25:2,-2:.16:2);v = x.*exp(-x.^2-y.^2-z.^2);xslice = [-1.2,.8,2]; yslice = 2; zslice = [-2,0];slice(x,y,z,v,xslice,yslice,zslice)colormap hsv这里的slice前三个参数，必须构成网格数据，如图：通过：[x,y,z] = meshgrid(-2:.2:2,-2:.25:2,-2:.16:2);figure;view(3);hold on;for i = 1 : size(x, 1)for j = 1 : size(x, 2)for k = 1 : size(x, 3)plot3(x(i, j, k), y(i, j, k), z(i, j, k), '.');endendend这些点构成了网格数据所以，我们需要制造网格数据，进行截面操作；close all;clc;clear;A = [1 2 2 251 3 3 211 4 4 202 5 5 192 6 7 31];x = A(:, 1)';y = A(:, 2)';z = A(:, 3)';% 提取有效数据xb = min(x);xe = max(x);yb = min(y);ye = max(y);zb = min(z);ze = max(z);sb = min(s);se = max(s);x1 = linspace(xb, xe, 30);y1 = linspace(yb, ye, 30);z1 = linspace(zb, ze, 30);s0 = linspace(sb, se, 30);% 对有效数据分割[x1 y1 z1] = meshgrid(x1, y1, z1);% 生成网格数据点s1 = zeros(size(x1, 1), size(x1, 2));for i = 1 : size(s1, 1)s1(i, :) = s0;endst = zeros(size(x1, 1), size(x1, 2), size(x1, 3));for i = 1 : size(st, 3)st(:, :, i) = s1;ends1 = st;% 构造第四维数据s1figure;hold on;view(3);slice(x1, y1, z1, s1, x, [], []);这样就做出来所谓的截面图这个是通过slice(x1, y1, z1, s1, x, y, []);来做的，但没有颜色值设置选项；close all;clc;clear;A = [1 2 2 251 3 3 211 4 4 202 5 5 192 6 7 31];x = A(:, 1)';y = A(:, 2)';z = A(:, 3)';s = A(:, 4)';% 对有效数据分割xb = min(x);xe = max(x);yb = min(y);ye = max(y);zb = min(z);ze = max(z);y1 = linspace(yb, ye, 30);z1 = linspace(zb, ze, 30);x1 = ones(size(y1, 1), size(y1, 2)) * x(1);[x1, y1] = meshgrid(x1, y1);z = zeros(length(z1));for i = 1 : size(z, 1)z(i, :) = z1;endsurf(x1, y1, z);% 这个时候产生了对应于x1的网格截面图，下面来定颜色[a, b] = size(z);rgb = ones(a, b);len = length(s)+1;slic = floor(linspace(1, a, len));for i = 1 : length(slic)-1rgb(slic(i):slic(i+1)-1, :) = rgb(slic(i):slic(i+1)-1, :)*s(i);end% 产生颜色值figure;surf(x1, y1, z, rgb);这个是设置了颜色的图。
十节MATLAB绘图ppt课件
%axis([0 10 0 1])
MATLAB绘图
画圆 theta=linspace(0,2*pi); plot(1+0.5*cos(theta),2+0.5*sin(theta)) axis equal %使图形对称
MATLAB绘图
图形注释和可视化提高 1. 使用坐标轴，图形标题，曲线标注，填充
区域和添加文本 2. 改变轴、曲线和文本的属性 3. 使用希腊字母、数学符号、上下标等
MATLAB绘图
例 x=0:0.05:6; plot(x,cos(x),'k',x,1./cosh(x),'k',[4.73 4.73],[-1
1],'k') xlabel('x') ylabel('value of function') title('visualizaton of two intersecting curves') text(4.8,-.5,'x=4.73') text(2.1,.3,'1/cosh(x)') text(1.2,-.4,'cos(x)')
MATLAB绘图
plot中属性设置 x=-pi:pi/10:pi; y=tan(sin(x))-sin(tan(x)); plot(x,y,'-- rs', 'LineWidth',2, … 'MarkerEdgeColor','k', … 'MarkerFaceColor','g', … 'MarkerSize',10)
MATLAB作图教程
2
Matlab 绘图
如何画出 y＝sin(x) 在 [0, 2*pi] 上的图像？
3
Matlab 绘图
手工作图
找点： x=0, pi/3, pi/2, 2*pi/3, pi, … 计算函数值： y=sin(0), sin(pi/3), sin(pi/2), 描点：在坐标系中画出这些离散点
…
19
以下标为横坐标，元素值为纵坐标，等价于：
x=[1:length(y)];plot(x,y);
例：>> y=[0,0.48,0.84,1,0.91,6.14];
>> plot(y); >> figure(2); plot([1:length(y)], y)
自己动手
plot(Y): 当 Y 是矩阵时的图形是什么？ >> Y=[1 2; 3 5; 6 9]; plot(Y); >> plot(Y’);
25
图形的其他属性
图形标注与坐标控制 有关图形标注函数的调用格式为： title(图形名称) xlabel(x轴说明) ylabel(y轴说明) text(x,y,图形说明) legend(图例1,图例2,…)
26
图形的其他属性ຫໍສະໝຸດ 标题 title(’text’)
例
可以指定文本的属性 title('text', 'Property1', value1, ' Property2', value2, ...)
自己动手
在0≤x≤2区间内，绘制曲线
y=2e-0.5x cos(4πx)
14
【例】在0≤x≤2区间内，绘制曲线
y=2e-0.5x cos(4πx)
四讲Matlab绘图ppt课件精品文档
p l o t (. . ., s t r ) 使用字符串s t r指定的颜
色和线型进行绘图。表1 中列出了s t r可
以取的值。
2019/10/12
4
一、二维图形：表一
点
型
.
点
^
正三角
*
星号
v
倒三角
OO
s
正方形
++
d
菱形
X 乘号
p
五角星
<
左三角
h
六角星
>
右三角
none 无点
2019/10/12
5
2019/10/12
26
三、三维图形
m e s h ( X,Y,Z ) 将矩阵Z中的各个元素作 为矩形网格上的高度，对这些值绘图，
并且将相邻的点连接形成三维网格表面 图。颜色由高度，即Z中的元素指定。
s u r f ( X , Y , Z) 绘制出由坐标(Xi j, Yi j, Zi j)确定的表面图形。如果X和Y分别是长 度为m和n的向量，那么， Z必须为m×n 的矩阵，并且表面是由(Xj, Yi, Zi j)来定 义的。
一、二维图形：表一
线型
颜色
--. : none
实线 m 虚线 b 点划线 c 点线 w 无线 r
品红色 蓝色 灰色 白色 红色
颜色
k
g
绿色 y
黑色 黄色
2019/10/12
6
一、二维图形
1.2彗星图形
c o m e t ( x , y ) 绘制向量y对向量x的彗星 轨线。如果只给出一个向量，则用该向 量对其下标值绘图。
2019/10/12
10
Matlab绘图超级经典
: -. -实线 点线 点划线 虚线 . 点 o 小圆圈 x 叉号 + 加号 • 星号 s 方格 d 菱形
点标记
v 下三角 ^ 上三角 < 左三角 > 右三角 p 五角星 h 六角星 b g r c 蓝色 绿色 红色 青色
颜色
m y k w 棕色 黄色 黑色 白色
x = 0:0.2:2*pi; y = sin(x); plot(x,y,'r-o')
plot(x,y)
线性代数中： 列 × 行 = 矩阵
0 1 2 3 4 5 6 7
plot(X1,Y1,LineSpec,...,Xn,Yn,LineSpec)
按照三个参数Xn, Yn, LineSpec画线，其中LineSpec指 定了线型，点标记和画线的颜色，也可以混合使用三参数 Xn,Yn,LineSpec和二参数Xn,Yn： plot(X1,Y1,X2,Y2,LineSpec,X3,Y3)。 LineSpec的三种属性可以全部指定，也可以只指定其中某一个 或两个，排列顺序任意
plot(x,exp(x),'-s') grid on
semilogx( ) 与 semilogy( )作图比较
x = logspace(-1,2);
semilogx(x,exp(x),'-s') grid on
x = logspace(-1,2);
semilogy(x,exp(x),'-s') grid on
• • • • • • 1、绘制2d图形的基本步骤 2、直角坐标系绘图：plot( ) 3、对数坐标绘图：loglog( ), semilogx( ), ... 4、双y轴绘图：plotyy( ) 5、极坐标系绘图：polar( ) 6、二维绘图函数汇总
案例28使用matlab绘制专业图形——绘制曲线和曲面图
案例28使用MATLAB 绘制专业图形绘制曲线和曲面图案例主要信息提示 ● 案例内容：使用MATLAB 进行专业作图。
● 关键词：MATLAB ，作图，二维作图，三维作图 ● 建议课时：2课时● 适合专业：理工科各专业●光盘中的数字资源：二维曲线绘图M 文件graph_line.m三维曲面绘图M 文件graph_surface.m一、 实验内容实验内容1.绘制曲线图在1个绘图窗口的4个不同子窗口中分别绘制以下曲线： ①在子窗口1中绘制两条二维曲线，分别为：0.510.2cos(4)x y e x π-=和0.522cos()x y e x π-=并显示网格线。
②在子窗口2中绘制两条二维曲线，分别为：0.512x y e -=和2cos(2)y x π=并添加标题、x/y 轴名称、图形说明和图例。
③在子窗口3中绘制一条极坐标曲线，如下：sin()cos()r t t =④在子窗口4中绘制一条极三维螺旋线。
全部4个子窗口绘制效果如图28-1所示。
图28-1曲线绘制效果图实验内容2.绘制曲面图在1个绘图窗口的4个不同子窗口中分别绘制以下曲面：①在子窗口1和子窗口2中以不同着色方式绘制两个球面。
②在子窗口3和子窗口4中以不同视角绘制两个直径相等的圆管相交的图形。
全部4个子窗口绘制效果如图28-2所示。
图28-1曲面绘制效果图二、预备知识2.1 MATLAB绘图功能简介MA TLAB软件提供了丰富的图形表达功能，包括常用的二维图形和三维图形。
其中，各种二维图形近30种，三维图形20多种。
应用MA TLAB除了能作一般的曲线、散点图、条形图等，还能绘制流线图、三维矢量图等工程实用图形。
下面我们介绍一些基本的二维和三维绘图函数。
2.2 二维图形的绘制二维图形是将平面坐标上的数据点连接起来的平面图形。
可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。
二维图形的绘制是其他绘图操作的基础。
2.2.1绘制二维曲线的plot函数在MATLAB中，plot函数是最简单、最基本而且应用最为广泛的线性绘图函数，利用它可以在二维平面上生成线段、曲线和参数方程曲线等的函数图形。
