第一章 调速系统基础知识1.水轮机调节的根本任务 水轮发电机组把水能转化为电能供用户使用。

用户除要求供电安全可靠外,还要求电能 的频率和电压保持在额定值附近的某范围内。

频率偏离额定值过大对用户不利,可能使用户的产品质量降低。

按规定:系统频率应保持在50HZ ,其偏差不得超过±0.5HZ :对于大容量系统,频率的偏差不得超过±0.2HZ 。

此外,还应保持电钟指示与标准时间的偏差在任何时候不大于1分钟;对于大容量系统,不得大于30秒。

同时,电力系统的负荷是不断变化的,存在周期为几秒至几十分钟的负荷波动,这种不可预见的负荷波动幅值可达电力系统总容量的2~3%。

此外,一天之内系统负荷有早、晚两个高峰和中午、深夜两个低谷,这种负荷变化基本上是可预见的。

电力系统负荷的不断变化将导致系统频率的波动。

因此,必须根据负荷的变动不断地调节水轮发电机组的有功功率输出,并维持机组的转速(频率)在规定范围内。

这就是水轮机调节的根本任务。

2.实现水轮机调节的途径 通过什么方法与途径完成“水轮机调节”的基本任务呢?为简明起见,仅对一台水轮发电机组带负荷的情况进行讨论。

如图示是水轮发电机组示意图。

水轮发电机组示意图 水轮发电机转动部分是一个围绕固定轴线做旋转运动的刚体,它的运动可由下列方程描述:式中J ----机组惯性矩;ω---角速度,ω=p n/30(n 为机组转速);t M ---水轮机动力矩; g M ---水轮机阻力矩。

水轮机动力矩由水流对水轮机叶片的作用力形成,它推动机组转动,其大小决定于:水头H ,导叶开度a (流量Q ),机组转速等。

由上式可见,实现水轮机调节的途径就是改变水轮机导叶的开度。

3.水轮机调节的特点 ➢ 水轮机调节具有以下特点: ➢ 决定机组出力最基本的因素是水头和流量; ➢ 具有两套调节机构的水轮机,在对它们进行调节时,为了达到某种预期的目的,在两套机构之间设有相应的协联机构。

水轮机调节ppt课件

水轮机调节ppt课件
水轮机调速器有多种类型,调速器一般由: 测量元件、放大元件、校正元件等环节组成。
整理版课件
28
4、调速器机械柜内各主要部件性能、结构 (1)主配压阀
主配压阀是液压放大元件,它的主要作用 是分配压力油进入接力器的开侧油腔或关侧 油腔,控制接力器的开和关。
是表征大型调速器的重要参数
遮程是影响调速机特性的因素之一
整理版课件
45
3、步进电机电液转换器/机械液压随动系统型调速器方块图
整理版课件
(3)对轴流转浆式、水斗式水轮机,需增加一套协调
结构,实现双重调整理节版课。件
11
二 调节系统的特性

水轮机调节系统
调速系统
调速器 随动系统 油压装置
调节对象
整理版课件
12
调节系统 工作状态
调节前后的 稳定状态
静态特性
调节开始到终 了的过渡过程
动态特性
整理版课件
13
二 调节系统的特性
1、调节系统的静态特性
整理版课件
32
(4)紧急停机电磁阀 属于保护设施之一
动作的条件:机组运行中,几乎所 有紧急停机令的实施通道。
整理版课件
33
(5)导、轮叶接力器作用 调速控制的执行机构 关闭规律影响调节过程的动态品质 整定开、关时间 设置分段关闭阀
整理版课件
34
5、调速器油压装置各主要部件 (1)压油泵
生产压力油,是调速系统的能源。 (2)压力油罐 (3)回油箱 (4)输油管
38
(4)调速器系列
第一部分:基本特性和类型
大型:无代号; 中小型带油压装置:Y; 特小:T
机械液压:无代号; 电动调节:D
单调:无代号; 双调:S

水轮机调节系统PPT课件

水轮机调节系统PPT课件
• 调节流量的实质:调节转速 • 水轮机调节所用的调节装置称为水轮机调速器 • 调速器与机组构成了水轮机调节系统
第2页/共31页
三、水轮机调节系统的组成
调速器的作用:以转速信号为依据,迅速自动地调 节导叶开度,以达到改变出力恢复转速的目的。
调速器由自动调整机构、控制机构、油压装备、保 护装备和监视仪表组成。其中,自动调整主要由测量元 件、放大元件、校正元件等组成,调速器与机组构成水 轮机调节系统。
4.计算工况选择 a. 额定水头甩全负荷;
第17页/共31页
5. 调保计算步骤 (1) 准备基本数据; (2) 求出计算工况下∑LV ;
(3) 给定导叶关闭时间TS计算 、 ;
(4) 进行较核、调整 6. 改善甩负荷过渡过程的措施
(1) 设置阻水器 (2) 增加机组转动惯量 (3) 设置调压井或调压阀 (4) 改变导叶关闭规第1律8页/共31页
混流式水轮机甩负荷过渡过程
第19页/共31页
俄罗斯萨扬-舒申斯克水电站事故
萨彦-舒申斯克水电站建在俄罗斯西伯利亚叶尼塞河上游。重力拱坝,最 大坝高245m,总装机640万kW,多年平均发电量235亿kW·h。水库总库容 313亿m3,有效库容147亿m3,为多年调节水库。工程具有发电、灌溉、航 运和供水等综合经济效益。工程于1968年动工兴建,1975年10月11日截流, 1978年第1台临时机组在60m水头下投入运行,1989年全部工程竣工。
(2) 计算丢弃负荷和增加负荷时转速变化率,并检验 其是否在允许的范围内。
(3) 选择调速器合理的调节时间和调节规律,保证压 力和转速变化不超过规定的允许值。
(4) 研究减小水锤压强及机组转速变化的措施。 3.调节保证计算标准
所谓调节保证计算标准,是指水锤压力和转速变

水轮机调节原理及调速器选择演示教学

水轮机调节原理及调速器选择演示教学
又: M tQ H M t Q H
要使 C,一般不能改变H和效率η,而是通过 改变Q而达到改变主动力矩Mt的目的。
❖ 调节流量的途径: 反击式:通过改变导叶开度a0 ,ZZ:同时改变叶 片转角。
冲击式:通过改变喷嘴开度。
❖ 水轮机调节的定义: 随着电力系统负荷变化,水轮机相应地改变导叶 开度(或针阀行程),使机组转速恢复并保持为额定 转速的过程,称为水轮机调节。
五、调速器的类型与系列
(一) 类型 1、按调速器元件结构分: ❖ 机械液压(机调):信号测量、信号综合、信号反馈
均由机械环节完成。现在很少使用。 ❖ 电气液压(电调):用电气回路代替机调中的机械元
件。调节性能优良,灵敏度和精确度高,成本低, 便于安装调整。目前还有不少电站在使用。 ❖ 微机调速器:用工业控制计算机代替电子调速器, 赋予了调速器更多的控制功能,性能更优良。
❖ 放大机构:(引导阀+辅助接力器、主配阀+主接力 器,二级放大):位移变化→油压变化。
❖ 反馈机构:缓冲器和杠杆机构,当调节使=时,反 馈信号使调节停止。
❖ 油压设备的作用:供给调速器压力油,传递操作力。 由压力油罐、回油箱、油泵、输油管、附件等组成。
❖ 额定工作油压分为两种:有的电站采用低油压,为 2.5MPa;有的电站采用高油压,为4.0MPa。
四、水轮机调节系统的组成
❖ 调速器的作用: 以转速偏差为依据,迅速自动地调节导叶开度,已 达到改变出力恢复转速的目的。
❖ 水轮机自动调节系统: 调速柜+油压设备+接力器。其中中小型水轮机调速 器将这三部分组合成一个整体,称为组合式,运行 方便。
调速系统
油压装置
调速柜主要有以下几个部分组成:
❖ 测量机构:测量机组转速偏差,并把偏差信号转变 为位移信号,然后输出。

水轮机调节第七讲

水轮机调节第七讲

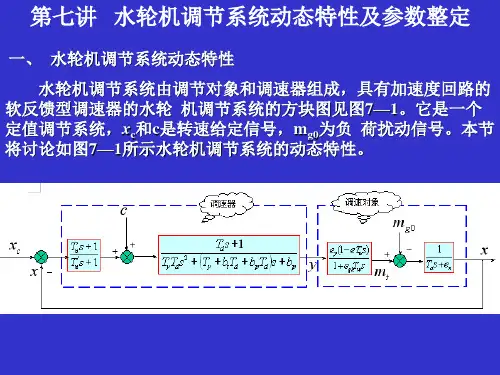

第七讲水轮机调节系统动态特性及参数整定一、水轮机调节系统动态特性水轮机调节系统由调节对象和调速器组成,具有加速度回路的软反馈型调速器的水轮机调节系统的方块图见图7—1。

它是一个定值调节系统,x c 和c 是转速给定信号,m g0为负荷扰动信号。

本节将讨论如图7—1所示水轮机调节系统的动态特性。

具有加速度回路的软反馈型调速器的传递函数为设b p =0,T y =0,T'n =0,则即具有PID 型调节规律。

11])([1)()()('2+++++++==s T s T b s T b b T s T T s T s x s Y s G n n p d p t y d y d c r sb T s T b T b T T s x s Y s G tnd t d t d n c r +++≈=1)()()(软反馈型调速器(无加速度回路)的传递函数为设b p =0,T y =0,则即有PI 型调节规律。

pd p t y d y d x r b s T b b T s T T s T s x s Y s G +++++==])([1)()()(1211sT b b s x s Y s G d t t c r 11)()()(+≈=设有混有式水轮机,且e qx =0,按刚性水击考虑引水系统水流惯性作用,则水轮机及有压引水系统的传递函数为式中:发电机及负载的传递函数为sT e seT e s T e s T e e e e e s Y s M s G w qh w yw qh w qh y h qy y t t +-=+--==111)()()()(qhh yqy e e e e e -=na t g e s T s M s x s G +==1)()()(因此,在使用软反馈型调速器时,水轮机调节系统的开环传递函数为或式中:)1)(1)(1)(1()1)(1()()()(0++++++-==s e T s T e s b T s b T b e b s T s eT e s x s x s G naw qh t y p d t n p d w y c ))(1)()(()1)(1()(0anw qh y t d t p dw d T e s T e s T b s T b b s T s eT s K s G ++++++-=ya qh y d T T e e e K =在使用有加速度回路的软反馈型调速器时,调节系统开环传递函数为或式中:)1)(1)(1)(1)(1()1)(1)(1()()()('0+++++++-+==s e T s T e s b T s b T b s T e b s T s eT s T e s x s x s G na w qh t y p d t n n p d w n y c ))(1)()()(1()1)(1)(1()('0anw qh y t d t p n dw n n T e s T e s T b s T b b s T s T s eT s T s K s G +++++++-+=ya qh n y n d T T e T e e T K '=对给定信号x,调节系统的闭环传递函数为c,调节系统的闭环传递函数为对负荷扰动信号mg0分式前负号表示负荷力矩增加相应转速减少。

水轮机调速系统的工作原理ppt课件

水轮机调速系统的工作原理ppt课件
当系统负荷升高同理。
p 0
0 p 0

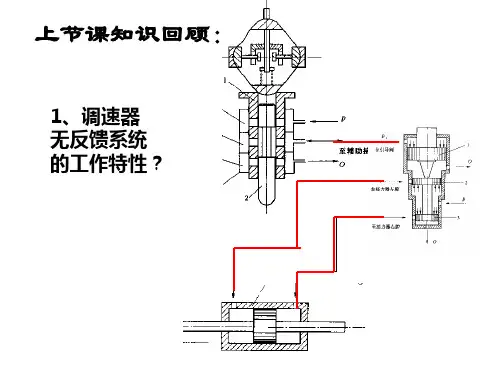

上节课知识回顾:
问题:
如果系统负荷降低, 接力器调节导水机构,还 没有使Mt=Mg,硬反馈 就使针塞与转动套回到了 相对中间位置,调节系统 会如何动作?
系统会多次调整, 最终停止。
p 0
0 p 0
上节课知识回顾:
结论:
有差调节:经过一个调节 过程后,机组转速不能回 到原来的转速下平衡,而 是回到一个新的转速实现 平衡。
作业:
三、总结
1、调速系统是如何引入软反馈与硬反馈的? 引入后起到了什么作用、存在什么问题?
第三节 水轮机调速系统的工作原理 1、什么是单调节调速系统?
2、系统组成:离心摆、引导阀、辅助接力器与主配 压阀、主接力器、反馈锥体、调差机构P16、转速 调整机构P17、硬反馈杠杆、缓冲装置(软反馈元 件)。
第三阶段: 转速下降,引导阀转动套随之下移,此时,缓 冲阀上下腔油压在节流孔作用下已达平衡,从 动活塞在自身弹簧回复力作用下向下回中,通 过连杆作用,带动引导阀针塞下移,与转动套 回到相对中间位置。
但由于所有环节都没有使接力器左移(即增加 水轮机有效进水流量),因此:
机组转速继续降低……进入下一个调节周期
k端上移-- f端下移
---缓冲装置主动
活塞受向下的力,
使从动活塞上移,
推动引导阀针塞上
k
移与转动套回到相
对中间位置以上,
使接力器停止移动。
使Mt = Mg
接力器停止移动
后,受活塞弹簧
及节流孔排油的
作用,主、从动
活塞逐渐向中间
位置回复,同时
k
使引导阀针塞稍
有下移。
引导阀针塞下移 的结果是什么?

水轮机概论及工作原理ppt课件

水轮机概论及工作原理ppt课件
9~ 22叶片(固定不动)。 优点:结构紧凑,运行稳定,高效区宽广,适用高水头
小流量电站(如刘家峡)。 适用范围:H=30~ 700m,单机容量:几十kW~几十万
kW
