脉冲袋式除尘器.

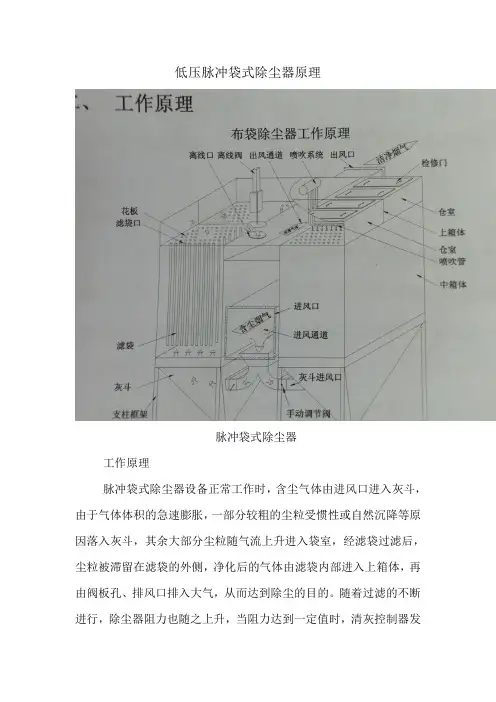

脉冲袋式除尘器工作原理
低压脉冲袋式除尘器原理脉冲袋式除尘器工作原理脉冲袋式除尘器设备正常工作时，含尘气体由进风口进入灰斗，由于气体体积的急速膨胀，一部分较粗的尘粒受惯性或自然沉降等原因落入灰斗，其余大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被滞留在滤袋的外侧，净化后的气体由滤袋内部进入上箱体，再由阀板孔、排风口排入大气，从而达到除尘的目的。
随着过滤的不断进行，除尘器阻力也随之上升，当阻力达到一定值时，清灰控制器发出清灰命令，首先将提升阀板关闭，切断过滤气流;然后，清灰控制器向脉冲电磁阀发出信号，随着脉冲阀把用作清灰的高压逆向气流送入袋内，滤袋迅速鼓胀，并产生强烈抖动，导致滤袋外侧的粉尘抖落，达到清灰的目的。
由于设备分为若干个箱区，所以上述过程是逐箱进行的，一个箱区在清灰时，其余箱区仍在正常工作，保证了设备的连续正常运转。
之所以能处理高浓度粉尘，关键在于这种强清灰所需清灰时间极短(喷吹一次只需0.1～0.2s)。
一：概述含尘烟气由系统除尘管道进入除尘器的进风口，经通气道弯管分配到个单元灰斗,在灰斗内的导流板的引导下，大颗粒粉尘分离后直接落入灰斗。
其余细微粉尘随气流进入中箱体过滤区，被布袋阻挡在布袋外表面，透过布袋的洁净的气体经花板孔进入上箱体，从除尘器出风口排出。
随着过滤工况的进行，滤袋表面的粉尘不断增加，使除尘器阻力增大当滤袋表面粉尘达到一定量时，喷吹控制装置（压差或定时，手动控制）按设定程序开始逐仓个打开电磁脉冲阀对布袋进行喷吹，抖落滤袋上的粉尘，抖落灰斗中的粉尘从输灰系统输出。
除尘器由支柱框架，灰斗，上箱体，中箱体，通气道，喷吹装置，离线装置，滤袋组成等。
整套除尘器还包括压缩空气管道，检修平台，检测仪表，照明系统，检修电源等辅助设备。
2.工艺特点除尘器利用滤料捕获烟气中的尘粒。
滤料捕获尘粒的能力决定除尘器的除尘效率。
因此，整个除尘器的工艺流程可以简单描述为通过对经过除尘器的含尘气流的阻力的控制，是滤料保持最大的捕获尘粒的能力，此控制即为周期性地对布袋清灰，防止气流阻力增大。
脉冲袋式除尘器设计方案
脉冲袋式除尘器设计方案脉冲袋式除尘器是工业生产中常用的一种除尘设备，主要用于粉尘、颗粒物的过滤和回收。
根据实际使用情况，设计方案如下：一、除尘器结构设计1. 外形尺寸：根据实际情况确定除尘器的尺寸，确保其在现场安装和使用时能够满足空间要求。
2. 除尘室：除尘室采用整体焊接结构，保证密封性能，避免漏风，减少能耗。
3. 滤袋支撑架：设计合理的滤袋支撑架，使滤袋能够牢固地固定在除尘器上，避免滤袋振动。
二、气流设计1. 进口气流速度：根据待处理气体的特性和处理要求确定进口气流速度，一般为1.5-2.5m/s。
2. 气流分布：合理设置气流分布板，使气流分布均匀，避免局部阻力大。
3. 出口气流速度：保持出口气流速度低于5m/s，避免粉尘再次扬尘。
三、脉冲系统设计1. 气箱：设计大容量的气箱，以储存压缩空气，实现对滤袋的脉冲清灰。
2. 脉冲阀：选择高效的脉冲阀门，确保清灰能够及时、彻底进行。
3. 控制方式：采用PLC控制系统，实现自动清灰和手动清灰两种方式的切换。
四、滤袋材质选择1. 材质选择：根据待处理气体的性质和颗粒物的大小选择合适的滤袋材料，一般采用聚酯纤维。
2. 滤袋规格：根据实际情况确定滤袋尺寸，确保对粉尘和颗粒物具有较好的过滤效果。
五、维护和保养1. 设计合理的检修孔和维护通道，方便设备的维护和保养。
2. 滤袋的定期清洗和更换，以保证除尘效果和设备的正常运行。
六、风机系统设计1. 风机功率：根据净化器的阻力损失计算风机所需的功率，保证风机的正常运行。
2. 风机选型：选择高效、低噪音的风机，确保设备的运行效率和环保性能。
通过以上的设计方案，脉冲袋式除尘器能够有效过滤粉尘和颗粒物，提高空气质量和环境安全性。
同时，设计合理的脉冲清灰系统和维护通道，方便设备的维护和保养，延长设备寿命。

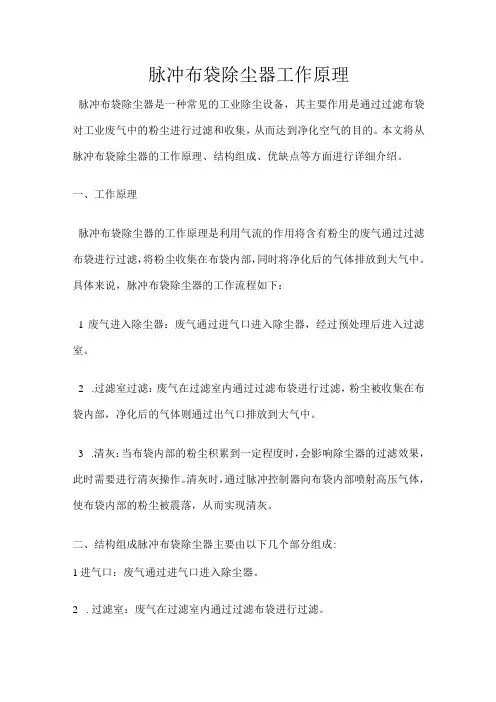

脉冲布袋除尘器工作原理
脉冲布袋除尘器工作原理脉冲布袋除尘器是一种常见的工业除尘设备，其主要作用是通过过滤布袋对工业废气中的粉尘进行过滤和收集，从而达到净化空气的目的。
本文将从脉冲布袋除尘器的工作原理、结构组成、优缺点等方面进行详细介绍。
一、工作原理脉冲布袋除尘器的工作原理是利用气流的作用将含有粉尘的废气通过过滤布袋进行过滤，将粉尘收集在布袋内部，同时将净化后的气体排放到大气中。
具体来说，脉冲布袋除尘器的工作流程如下：1废气进入除尘器：废气通过进气口进入除尘器，经过预处理后进入过滤室。
2.过滤室过滤：废气在过滤室内通过过滤布袋进行过滤，粉尘被收集在布袋内部，净化后的气体则通过出气口排放到大气中。
3.清灰：当布袋内部的粉尘积累到一定程度时，会影响除尘器的过滤效果，此时需要进行清灰操作。
清灰时，通过脉冲控制器向布袋内部喷射高压气体，使布袋内部的粉尘被震落，从而实现清灰。
二、结构组成脉冲布袋除尘器主要由以下几个部分组成:1进气口：废气通过进气口进入除尘器。
2.过滤室：废气在过滤室内通过过滤布袋进行过滤。
3.出气口：净化后的气体通过出气口排放到大气中。
4.脉冲控制器：控制清灰操作的设备。
5.布袋：用于收集粉尘的过滤材料。
三、优缺点脉冲布袋除尘器具有以下优点：1高效：脉冲布袋除尘器的过滤效率高，可以有效地过滤掉工业废气中的粉尘。
2.节能：脉冲布袋除尘器的清灰操作是自动化的，可以根据实际情况进行调整，从而达到节能的目的。
3.使用寿命长：脉冲布袋除尘器的布袋材料具有较高的耐磨性和耐腐蚀性，使用寿命长。
4.操作简单：脉冲布袋除尘器的操作简单，只需要进行定期的清灰操作即可。
但是，脉冲布袋除尘器也存在一些缺点:1成本较高：脉冲布袋除尘器的制造成本较高，需要投入较大的资金。
2.维护成本高：脉冲布袋除尘器需要定期更换布袋等部件，维护成本较⅛O3.对废气温度要求高：脉冲布袋除尘器对废气温度有一定的要求，如果废气温度过高，会影响除尘器的过滤效果。
脉冲袋式除尘器工作原理
脉冲袋式除尘器工作原理脉冲袋式除尘器是一种常见的工业除尘设备，用于过滤空气中的有害粉尘和颗粒物。
它的工作原理是通过高空气压将空气中的颗粒物吸附到滤袋表面，然后通过脉冲喷射系统将滤袋上的颗粒物弹出，回收到底部的粉尘收集仓。
脉冲袋式除尘器由滤袋、脉冲喷射系统、支撑架、清灰系统、进出口管道和控制系统等部分构成。
其中，过滤袋是整个系统中最核心的组成部分，负责吸附和过滤空气中的颗粒物。
过滤袋一般采用聚酯纤维、玻璃纤维、PPS、PTFE等材质制成，并且根据不同的工艺需要而选择不同的织造方式。
为了提高过滤袋的效率和寿命，一般采用多层滤袋作为过滤介质。
脉冲喷射系统是脉冲袋式除尘器中另一个重要的组成部分，其作用是通过高压气流将滤袋上的粉尘弹出，以达到清洁滤袋的目的。
脉冲喷射系统通常由压缩空气罐、喷气管、喷嘴和电磁脉冲阀等部分组成。
当滤袋表面的粉尘达到一定厚度时，控制系统会自动触发脉冲喷射系统，向滤袋表面喷射高压气流，弹出滤袋表面的粉尘。
支撑架是用来支撑滤袋组的，其构造和种类也与滤袋材质和工艺相关。
支撑架的设计不仅需要考虑滤袋的质量和长度，同时还要考虑系统排气量、气流速度、设备高度和僵硬程度等因素。
另外，为了提高支撑架的稳定性，一般都会在支撑架顶部加装固定装置，防止滤袋在气流作用下晃动。
清灰系统是将滤袋上的粉尘收集到底部的粉尘收集仓内的设备。
它主要由螺旋输送机、旋钮卸料器和差压控制器等组成。
差压控制器监测滤袋系统的压差，并根据设定的差压阈值来自动调节脉冲喷射系统和清灰系统的工作方式，保证系统的正常工作。
最后，控制系统是脉冲袋式除尘器的主要控制单元，负责监测和控制系统中的各个零部件的工作状态。
控制系统通过传感器采集各个部件的工作数据，然后根据设定的逻辑程序来控制脉冲喷射系统和清灰系统的工作，稳定和保证整个系统的正常运行。
总之，脉冲袋式除尘器的工作原理相对清晰易懂，其主要涉及滤袋、脉冲喷射系统、支撑架、清灰系统和控制系统等部分。
脉冲袋式除尘器使用说明书
除尘器使用说明书目录1.概述 (3)2.功能 (3)3.设置及调整 (3)4.操作 (4)5.注意事项 (6)6.故障及排除 (7)7、安装及装配图 (7)8、控制器 (7)一、概述●广州宏达设计旳脉冲式布袋除尘器特点:●脉冲喷吹清灰系统, 采用宁波可尔可旳控制仪及脉冲阀门除尘器体构造, 采用原则模板焊接, 整体构造, 强度牢固, 组装维修以便二、功能●脉冲清灰采用时序控制器MCY系列控制阀门KEK系列, 喷吹清灰频率及喷吹间隔可手/自动设置具差压显示和差压远程信号, 压差值范围为：0~5000PA三、设置及调整1）、膜片阀旳动作时间, 出厂设定在0.15秒~0.25秒之间, 当调试完毕后一般不需要再调整。
如有特殊状况需要, 请专业人员进行调整。
2）、膜片阀旳动作间隔时间, 由厂商依运转特性经验先假设设定（一般值约60S~120S）初值, 试车运转时, 依实际运转状况, 调整最合适之时间值。
3)、气包压力表使用时要调整压力至0.3~0.4Mbar, 依实际运转状况, 调整最合适之压力值。
4)、差压变送器4-20mmADC输出, 需设置4个功能点: 1200Pa关注点, 1800Pa调整点, Pa报警更换点, 2500Pa必须停机检查；运转后如有下列状况请调整:1）当压损超过1800Pa时（请先确认除尘系统与否正常运转状况下）请渐进调整, 缩短时间120~115~110~105 ······, 或调整喷气压力（0.2Mbar~0.5Mbar）, 观测压损与否减少（可视情形调整压差1000~1500Pa之间）；2）、当调整时间及喷气压力无法使压损低于Pa时表达滤袋须考虑更换；3）、当无法使压损低于2500Pa时, 则表达滤袋须立即更换。
否则会导致滤袋破损, 导致污染排放。
四、操作● 4.1.操作前之确认●滤袋固定与否完整；●本体内异物与否清除；●顶部上盖与否封闭；●压缩空气与否正常；●空气滤清器排水。
脉冲袋式除尘器
脉冲袋式除尘器脉冲袋式除尘器是一种周期地向滤袋内喷吹压缩空气来达到清除滤袋积灰的袋式除尘器。
属于高效除尘器，其净化率可达99%以上，压力损失约为800-1500Pa，过滤负荷较高，滤料磨损较轻，使用寿命较长，运行稳定可靠，是用途非常广泛的袋式除尘器。
其缺点是清灰需要在压缩空气源作清灰动力，消耗一定能量。
1、脉冲袋式除尘器按构造分类：按清灰装置的构造不同可以分为管式喷吹脉冲除尘器、箱式喷吹脉冲除尘器和移动喷吹脉冲除尘器三种。
（1）管式喷吹脉冲袋式除尘器。
脉冲除尘器清灰时，压缩空气由滤袋口上部的喷吹管的孔眼直接喷射到滤袋内。
在滤袋口有的装设文氏管进行导流，有的不装置文氏管，但要求喷吹管孔眼与滤袋中心在一条垂直线上，管式喷吹（见图）是最常用的一种清灰方式。
其特点是容易实现所有滤袋的均匀喷吹，滤袋清灰效果好。
（2）箱式喷吹脉冲袋式除尘器。
箱式喷设喷吹管，一台除尘器分为若干个滤袋室，装设与袋室匹配若干个脉冲阀。
箱式喷吹的最大优点是喷吹装置简单，换袋维修方便。
但单室滤袋数量受限制。
如果滤袋数量过多，会影响滤袋的清灰效果。
（3）移动喷吹脉冲除尘器。
由一个脉冲阀与一根活动管和数个喷嘴组成一个移动式喷吹头，每组滤袋对应装有一个相互隔开的集气室，当喷头移动到某一集气时，打开脉冲阀，高压空气由喷嘴喷入箱内，然后分别进入每条滤袋进行清灰，其特点是用一套喷吹装置喷吹若干排滤袋。
移动喷吹虽然可以减少喷吹管和脉冲阀的数量，但对喷吹管的加工和安装精度要求较严格，维修也不甚方便。
2、脉冲袋式除尘器按喷吹压力分类脉冲袋式除尘器按压缩空气喷吹压力大小可以分为高压喷吹脉冲除尘器和低压喷吹脉冲除尘器。
虽然这种区别不明确且不够科学，但习惯上仍存在这种区分方法。
（1）高压喷吹脉冲袋式除尘器。
高压喷吹指除尘器分气包的工人乍坟力超过0.4MPa 时所用的清灰压力，高压喷吹的工作压力通常在0.6-0.7MPa。
高压喷吹的特点是用较小的气量达到较好的清灰效果，特别是除尘器在处理高温烟气时，这一效果更为明显，喷吹脉冲多采用直角阀是它的另一个特点。
脉冲袋式除尘器工作原理
脉冲袋式除尘器工作原理（附图）脉冲袋式除尘器自五十年代问世以来，经国内外广泛使用，不断改进，在净化含尘气体方面取得了很大发展，由于清灰技术先进，气布比大幅度提高，故具有处理风量大、占地面积小、净化效率高、工作可靠、结构简单、维修量小等特点。
除尘效率可以达到99%以上。
是一种成熟的比较完善的高效除尘设备。
脉冲袋式除尘器的工作原理：含尘气体在引风机吸引力的作用下进入灰斗，经导流板后被均匀分配到各条滤袋上。
粉尘被拦截在滤袋外表面，气体则穿过滤袋，经过净气室后外排。
袋式除尘器捕集在滤袋外表面上的粉尘会导致滤袋透气性的减少，使除尘器的阻力不断增加，等到阻力达到设定植（差压控制）或是过滤的时间达到设定值（时间控制），通常处于关闭状态的脉冲阀在脉冲喷吹控制仪PLC脉冲喷吹控制下打开极短暂的一段时间（0.1s左右），高压气体瞬间从气包进入喷吹管，并高速从喷吹孔喷出。
高速气流喷入滤袋是还会产生数倍于喷射气体的二次引流。
喷射气流与二次引流的共同作用使滤袋内侧的压力迅速升高，滤袋由原先内凹的形状变成外凸的形状，并在变形量达到最大值时产生一个很大的反向加速度，吸附在滤袋上的粉尘主要在这反向加速度作用下，脱离滤袋表面，落入灰斗，除尘器的阻力随之下降。
将粉尘从滤袋表面清除的过程称为清灰。
清灰工作是一排一排进行的。
脉冲阀每动作一次，一排滤袋就得到清灰。
脉冲阀按照设定的时间间隔与顺序依次动作，直到完成一个循环。
整台除尘器就完成了一个清灰周期。
毅腾脉冲袋式除尘器工作原理图脉冲布袋式除尘器主要特点如下：1、单位体积处理风量大，除尘效率高。
2、可直接处理含尘浓度高达1000g/Nm3的含尘气体，经处理后气体的排放浓度低于50mg/Nm3，也可根据用户的特殊要求，满足更加严格的排放标准。
3、针对各种不同类型的烟气，可采用不同的滤料来加以处理，使之达到排放要求，适应性强。
4、采用先进的脉冲阀，性能可靠。
脉冲阀使用寿命100万次。
5、采用先进的PLC可编程控制器，定时或定阻自动喷吹清灰，实行自动化运行，耗气量小，清灰彻底，性能稳定。
脉冲袋式除尘器工作原理
脉冲袋式除尘器工作原理
脉冲袋式除尘器是一种常用的工业除尘设备，它的工作原理如下：
1. 吸尘阶段：在脉冲袋式除尘器内部，有一系列袋式过滤器被悬挂起来。
当污染气体进入除尘器时，由于袋式过滤器的存在，颗粒物会被拦截在袋子的表面上。
2. 停风阶段：当污染气体通过袋式过滤器后，进入除尘器的上部清理室。
此时，通过控制器发出停风信号，关闭进气阀，停止新鲜空气的进入。
3. 脉冲清灰阶段：在停风阶段，袋式过滤器上方的脉冲清灰气流开启。
该气流由压缩空气通过脉冲喷吹系统排放，并经过节流装置形成高速喷流。
喷流中的压缩空气会激起袋子上的除尘灰尘，并使其脱落。
4. 灰尘收集阶段：脱落的除尘灰尘被重力引导到除尘器底部的灰斗中收集。
收集后的灰尘可以通过清灰门或管道排出。
整个工作周期循环如上所述，袋式过滤器表面的除尘灰尘会随着时间的推移积累增多，当灰尘堆积达到一定程度时，需要进行周期性清灰操作，以确保除尘器的正常运行效果。
气箱脉冲袋式除尘器技术参数
气箱脉冲袋式除尘器是一种常见的工业除尘设备，以下是一些常见的技术参数：
1. 处理风量：指单位时间内通过除尘器的气体体积，通常以立方米/小时（m³/h）表示。
2. 过滤面积：指除尘器中滤袋的总表面积，通常以平方米（m²）表示。
3. 过滤风速：指单位时间内通过滤袋的气体速度，通常以米/分钟（m/min）表示。
4. 脉冲喷吹压力：指脉冲喷吹清灰系统的压缩空气压力，通常以兆帕（MPa）表示。
5. 脉冲喷吹间隔：指相邻两次脉冲喷吹之间的时间间隔，通常以秒（s）表示。
6. 滤袋材质：常见的滤袋材质包括聚酯、聚丙烯、玻璃纤维等。
7. 滤袋规格：指滤袋的长度、直径和数量等尺寸参数。
8. 清灰方式：常见的清灰方式包括脉冲喷吹、机械振打等。
9. 排放浓度：指除尘器出口处的气体污染物浓度，通常以毫克/立方米（mg/m³）表示。
10. 设备阻力：指气体通过除尘器时所受到的阻力，通常以帕斯卡（Pa）表示。
以上是气箱脉冲袋式除尘器的一些常见技术参数，具体参数可能因不同的设备型号和应用场景而有所差异。
在选择和使用除尘器时，应根据实际需求和工况条件来确定合适的参数。
脉冲袋式除尘器设计方案
制定合理的维护保养计划，延长脉 冲袋式除尘器的使用寿命，确保设 备的持续稳定运行。
能耗与节能分析
设备能耗
分析脉冲袋式除尘器的能耗情况，采取 措施降低能耗，提高设备的节能性能。
VS
节能措施
合理规划脉冲袋式除尘器的运行方式，结 合变频技术、智能控制等手段，实现设备 的节能运行。
04
CATALOGUE
2
改进脉冲阀性能的方法包括采用新型的脉冲阀、 提高脉冲阀的控制精度以及优化脉冲阀与气包的 连接方式。
3
在改进脉冲阀性能时，需要注意确保脉冲阀的密 封性和耐用性，以保证除尘器的长期稳定运行。
提高壳体密封性
脉冲袋式除尘器的壳体密封性能 直接影响到设备的除尘效果和运
行稳定性。
提高壳体密封性的方法包括采用 高强度的材料、增加壳体的连接 处密封垫片的厚度以及优化壳体
过滤效率
脉冲袋式除尘器的过滤效率应达到99%以上，确保烟气中的 粉尘和有害物质得到有效去除。
阻力特性
合理设计脉冲袋式除尘器的结构，降低烟气通过时的阻力， 以保证设备的正常运行和节能效果。
耐久性与可靠性
材料选择
选用耐腐蚀、耐磨损的材料，以 确保脉冲袋式除尘器在长期运行
中保持稳定。
结构设计
优化结构设计，提高脉冲袋式除尘 器的可靠性和稳定性，降低故障率 。
02
CATALOGUE
脉冲袋式除尘器设计
总体设计
01
02
03
适应性强
脉冲袋式除尘器是一种适 应性强的设备，可用于处 理各种不同类型的粉尘和 废气。
高效率
通过优化的设计和高效的 过滤材料，能够实现高效 率的粉尘和废气过滤。
长寿命
采用耐用的材料和优良的 设计，使得脉冲袋式除尘 器的使用寿命长。
脉冲喷吹清灰袋式除尘器工作原理
脉冲喷吹清灰袋式除尘器工作原理脉冲喷吹清灰袋式除尘器是一种常用的工业除尘设备，其主要作用是将工业生产中产生的粉尘和颗粒物进行过滤和清除，以保证环境卫生和生产安全。
下面就详细介绍一下其工作原理。
一、结构组成脉冲喷吹清灰袋式除尘器主要由以下几部分组成：1. 进气口：将含有粉尘和颗粒物的气体引入到袋式过滤器内。
2. 滤袋：采用特殊材质制作而成，能够有效地过滤和捕集粉尘和颗粒物。
3. 支架：支撑滤袋的结构，确保其牢固稳定。
4. 出气口：将经过过滤后的干净气体排放到大气中。
5. 脉冲喷吹系统：包括压缩空气源、电磁阀、喷嘴等组件，用于对滤袋进行清灰操作。
二、工作原理1. 进气口处的含有粉尘和颗粒物的气体经过初级过滤后进入到袋式过滤器内部，被滤袋捕集。
2. 随着时间的推移，滤袋表面逐渐堆积了越来越多的粉尘和颗粒物，导致气体通过滤袋的阻力逐渐增大。
3. 当阻力达到一定程度时，脉冲喷吹系统开始工作。
此时，压缩空气源将空气通过电磁阀送入喷嘴中，并喷向滤袋内部。
4. 喷嘴内的压缩空气会产生强烈的冲击波，将滤袋表面上的粉尘和颗粒物震落下来。
同时，由于喷嘴位置设置得当，清灰所产生的冲击波不会对滤袋造成损伤。
5. 经过清灰操作后，排放出来的气体经过再次过滤后即可排放到大气中。
三、优点1. 能够高效地去除工业生产中产生的粉尘和颗粒物，保证环境卫生和生产安全。
2. 采用脉冲喷吹清灰技术，在清灰效果上更为出色，并且能够延长滤袋使用寿命。
3. 设备结构简单，易于维护和操作。
4. 采用特殊材质制作而成的滤袋，具有较强的耐高温、耐腐蚀等性能，能够适应不同工业生产环境。
总之，脉冲喷吹清灰袋式除尘器是一种非常实用的工业除尘设备，在工业生产中发挥着重要的作用。
其工作原理简单易懂，同时也具有很多优点，因此受到了广泛的应用和推广。
袋式脉冲除尘器安全作业操作规程(3篇)
袋式脉冲除尘器安全作业操作规程一、引言袋式脉冲除尘器是一种常见的粉尘处理设备，广泛应用于工业生产中。
为了确保工作场所的安全和人员的健康，制定本操作规程，规范袋式脉冲除尘器的安全作业操作。
二、操作准备1. 操作前检查袋式脉冲除尘器是否正常工作，包括电源是否通电，压力传感器是否工作正常等。
2. 穿戴个人防护装备，包括安全帽、工作服、防护眼镜、防护口罩和防护手套等。
3. 确保操作区域内没有杂物和障碍物，保持通畅。
三、袋式脉冲除尘器操作1. 开启/关闭袋式脉冲除尘器时，应先确保电源已经关闭，并且安全开关已经拉到OFF位置。
2. 操作时，应按照袋式脉冲除尘器的操作面板上的图示和文字指示进行操作。
3. 袋式脉冲除尘器清灰操作前，需关闭进气阀门，停止粉尘的进入，并确保系统内压力已经降到设定范围。
4. 清灰操作时，应轻按清灰按钮，使压缩空气进入滤袋，冲击粉尘。
注意不要频繁清灰，以免对滤袋造成损坏。
5. 清灰时间一般控制在10秒钟以内，过长的清灰时间会影响除尘效果。
6. 清灰操作完成后，应关闭清灰按钮，再次开启进气阀门，恢复粉尘处理工作。
7. 当袋式脉冲除尘器出现异常情况时，如压力异常、电源故障等，应立即停止操作，依照设备维修保养规定进行处理。
8. 操作结束后，关闭电源，并将安全开关拉到OFF位置，确保设备停止运行。
四、安全事项1. 操作时应集中注意力，保持专注，严禁酒后操作和疲劳操作。
2. 操作人员应定期参加安全培训，了解袋式脉冲除尘器的安全操作规程。
3. 使用设备过程中，应遵守相关操作规程和安全操作指引。
4. 禁止将手伸入设备内部进行操作或维修，避免发生意外伤害。
5. 定期检查设备的防护装置和安全设备，确保其工作正常。
6. 发现设备存在异常或故障时，应及时向上级报告，停止操作并进行维修。
7. 禁止擅自更改设备的参数和设置，必须经过相关人员的授权和指导方可进行。
8. 在操作过程中，应保持设备周围的通风良好，避免粉尘积聚和引发火灾。
脉冲袋式除尘器操作手册
脉冲袋式除尘器操作手册脉冲袋式除尘器是一种常见的工业除尘设备，用于清除空气中的粉尘和颗粒物。
它采用了一种脉冲喷吹清灰技术，通过气压脉冲喷吹方式清理袋滤器上的粉尘，从而保持除尘器的高效工作状态。
本操作手册将详细介绍脉冲袋式除尘器的操作步骤和注意事项。
一、除尘器的操作步骤1. 准备工作在操作脉冲袋式除尘器之前，需要确保设备连接正确、电源接通并处于正常工作状态。
检查排放系统是否正常，确保排放管道与除尘器连接无误。
2. 启动设备按下主电源开关，待除尘器启动后，观察指示灯是否亮起。
如果指示灯正常，则表示设备已成功启动。
3. 调整工作参数根据实际工作需求，调整除尘器的工作参数。
包括调节进风阀门、设置清灰周期和调整压缩空气压力等。
4. 观察运行状态观察袋滤器的进风压力、出风温度和排放浓度等参数，确保设备正常工作。
如果发现异常情况，应立即停止设备并进行排查。
5. 定期清理灰斗根据生产运行时间或灰斗灰积的情况，定期清理灰斗。
清理时，需首先切断电源，并采取相应的防护措施，避免粉尘对操作人员的危害。
6. 关闭设备在结束使用脉冲袋式除尘器之前，应先关闭主电源开关，确保设备安全停机。
然后检查所有工作部件，确认无异常情况后才能离开现场。
二、注意事项1. 安全操作在操作脉冲袋式除尘器时，应注意个人安全。
操作人员应戴好防护帽和口罩，并穿戴防尘服和防滑鞋。
操作前请确保设备停止运行，并切断电源。
2. 周期检查定期对除尘器进行检查和保养，保证设备的正常运行。
检查包括清洁袋滤器、更换磨损零部件和调整工作参数等。
如发现故障或异常，应及时处理。
3. 清灰操作定期进行清灰操作，以保持除尘器的高效工作状态。
清灰时应先切断电源，并确保喷吹气源正常。
使用合适的清灰周期和压缩空气压力，避免对设备造成损害。
4. 粉尘处理在清理灰斗时，应采取防护措施避免粉尘扬散。
应选择合适的处理方式，将清理的粉尘妥善处置，不得随意抛弃或排放，以防环境污染。
5. 异常情况处理如果发现设备运行异常或出现故障，应立即停止设备，并按照设备维修手册进行排查和处理。
脉冲式袋除尘器结构及工作原理介绍
脉冲式袋除尘器结构及工作原理介绍首先是过滤阶段。
脉冲式袋除尘器内部装有大量的滤袋，气流中的粉尘颗粒被截留在滤袋上，而洁净的气体通过滤袋的空隙逸出。
滤袋一般由耐高温、耐腐蚀的特殊纤维材料制成，具有较高的过滤效率和较长的使用寿命。
接下来是喷吹阶段。
当滤袋上的粉尘颗粒逐渐增多时，会导致滤袋的阻力增大，影响除尘效果。
为了清除滤袋上的粉尘，袋除尘器内设置了压缩空气系统。
通过控制阀门，将压缩空气引入喷吹管，喷吹管中的喷嘴向下方喷射高速气流。
高速气流在喷射过程中产生冲击效应，使滤袋上的粉尘颗粒被剥离，并从滤袋的表面掉落，最终被收集起来。
这个过程被称为脉冲清灰。
然后是分离阶段。
袋除尘器内设置了一个筛板或者分隔板，用于收集和分离滤袋上掉落的粉尘。
粉尘颗粒较大的部分会自然下落到底部的粉尘收集器中，而较小的粉尘颗粒则会随着气流向上流动到排放口，然后经过排放管道排放到大气中。
最后是排放阶段。
经过分离后的洁净气体通过排放口排放出去。
为了保证排放的气体符合环保要求，有些脉冲式袋除尘器还会在排放口处设置一定的过滤装置，进一步提高排放气体的纯净度。
脉冲式袋除尘器的结构一般由滤袋、上箱体、下箱体、脉冲控制装置和压缩空气系统等几大部分组成。
滤袋通过吊挂在箱体内，上箱体和下箱体之间通过支撑结构连接起来。
脉冲控制装置用于控制压缩空气的供给和喷吹过程，保证袋除尘器的正常运行。
总之，脉冲式袋除尘器是一种高效、可靠的粉尘处理设备。
它通过滤袋的过滤和脉冲清灰的操作，将气流中的粉尘颗粒分离出来，达到净化气体的目的。
其工作原理简单明了，结构紧凑，对环境的污染较小，因此在工业生产中得到了广泛的应用。
袋式脉冲除尘器工作原理
袋式脉冲除尘器工作原理
袋式脉冲除尘器属于一种常见的空气污染控制设备，广泛应用于工业生产过程中的粉尘处理。
它的工作原理是基于气固分离原理和脉冲喷吹清灰原理。
在袋式脉冲除尘器内部，有一个袋室，袋室内安装了大量的滤袋。
当含有粉尘的气体通过袋室时，粉尘颗粒受到气流作用被分离出来，而清洁的气体通过滤袋，从而达到净化空气的目的。
具体而言，袋式脉冲除尘器的工作过程可分为以下几个步骤：
1. 进气阶段：含有粉尘的气体通过进气口进入除尘器袋室。
2. 气固分离阶段：气体在袋室内流动时，由于滤袋材料的作用，较大的粉尘颗粒会因惯性效应而沉积在滤袋外表面，从而实现了气固分离。
3. 滤袋清灰阶段：当粉尘在滤袋表面积累一定量之后，会对滤袋的通气性能产生影响，因此需要进行清灰。
这个阶段就是利用脉冲喷吹清灰原理进行操作。
通常通过设置一个脉冲控制器，控制压缩空气释放，产生高速气流冲击滤袋。
这会使积聚在滤袋上的粉尘脱落并落入灰斗内。
4. 出气阶段：经过清灰处理的滤袋重新恢复通气性能，清洁气体经过滤袋而被排出袋室，并通过出口离开除尘器。
袋式脉冲除尘器由于其高效的除尘效果和广泛的应用领域，成为了工业环保中一种重要的净化设备。
脉冲袋式除尘器结构及原理
脉冲袋式除尘器结构及原理脉冲袋式除尘器是一种常见的空气净化设备，广泛应用于工业领域，能够有效地去除粉尘和其他有害物质，确保生产环境的清洁和健康。
本文将介绍脉冲袋式除尘器的结构及工作原理，供读者参考。
一、结构组成脉冲袋式除尘器的结构主要由箱体、滤袋组和脉冲清灰系统组成。
1. 箱体箱体是脉冲袋式除尘器的主体，由钢板焊接而成。
内部一般分为两个区域：过滤区和压缩区。
箱体上部设有进气口，下部设有出气口，进出口一般为圆形或方形，也可以根据需要设计成其他形状。
2. 滤袋组滤袋组是脉冲袋式除尘器的核心部件，由许多滤袋组成，通常使用的滤袋是由化纤材料制成的，表面涂有聚四氟乙烯膜。
滤袋在设备内部排列成一列，袋子底部固定在滤袋架上，顶部固定在悬挂架上。
滤袋的数量和长度可根据需要进行设计。
3. 脉冲清灰系统脉冲清灰系统是脉冲袋式除尘器的重要组成部分，它由电磁阀、压缩气源和集控器等组件构成。
脉冲清灰的原理是先在喷嘴附近形成突然的超声波振动，使附着在滤袋上的尘粒松动，然后通过压缩空气将尘粒喷出，达到除尘的效果。
二、工作原理脉冲袋式除尘器的工作原理是利用滤袋的过滤作用和脉冲清灰系统的喷吹作用，将空气中的灰尘和有害气体分离和过滤掉，使其排放出去的空气符合国家环保标准。
其工作流程如下：空气通过进口进入脉冲袋式除尘器的箱体，进入过滤区，经过滤袋过滤后，进入压缩区。
通过进入过滤区的气体，在滤袋的表面形成一个薄的滤层，超过滤层有效物质的气体通过滤袋成分离并排放到大气中。
3. 喷吹除尘滤袋在过滤一定时间后，过完滤固定时间即时断气，打开喷嘴，将压缩气体喷入滤袋中，使收集在袋壁上的灰尘震落，跟随气流入灰斗，最后被收集回收利用。
4. 出口排放经过滤网过滤后的空气进入压缩区，在脉冲清灰系统的辅助下，进一步清洁后排放到大气中。
脉冲袋式除尘器是一种高效、可靠的空气净化设备，具有结构简单、操作方便、过滤效果好和维护费用低等优点，广泛应用于炼油、化工、电子、冶金、制药、食品等行业。
脉冲袋式除尘器工作原理
脉冲袋式除尘器工作原理
脉冲袋式除尘器是一种常用的空气净化设备，其工作原理如下：
1. 原理概述：脉冲袋式除尘器通过气体流动的力学原理和滤料的物理作用，将气体中的颗粒物捕集下来，从而使气体得到净化。
2. 过滤阶段：气体首先进入除尘器的过滤室内。
过滤室内设置有大量垂直悬挂的滤料袋，气体透过滤料袋时，颗粒物会被滤料捕集。
3. 预处理阶段：气体中的大颗粒物会因重力作用下沉至底部的灰斗中，通过定期清理灰斗可将这些颗粒物排除。
4. 脉冲清灰阶段：随着时间的推移，滤料袋的表面逐渐被颗粒物堆积，从而增加了气体通过滤料袋的阻力。
为了保持过滤室内的气体流通畅，需要对滤料进行清灰操作。
5. 清灰过程：脉冲除尘器通过压缩空气或其它气体将滤料袋内的堆积颗粒物吹落。
清灰时，先关闭气体进口，然后由脉冲控制器发出指令，使清灰阀依次打开，气体经过喷吹管进入袋内，产生强烈的冲击力，将附着在滤料表面的颗粒物震落。
6. 颗粒物处理：经过清灰后的颗粒物，会落至底部的灰斗中。
定期清理灰斗可将颗粒物排出。
7. 净化气体排放：经过滤料的净化后，气体通过出口排放到大
气中，达到净化的目的。
需要注意的是，脉冲袋式除尘器的工作原理可能会因具体的型号和设计差异而有所不同，上述原理为一般情况下的工作原理。
脉冲袋式除尘器操作规程
脉冲袋式除尘器操作规程脉冲袋式除尘器是一种常用的空气污染控制设备，它的工作原理是利用脉冲喷吹清灰技术将袋子表面的灰尘清除掉。
为了保证脉冲袋式除尘器的正常运行和高效除尘，需要按照一定的操作规程进行操作。
以下是脉冲袋式除尘器的操作规程。
一、设备准备1. 在操作开始前，确认电源已经接通并为设备供电。
2. 检查袋式除尘器的各个部分是否处于正常工作状态，如阀门、喷吹管道是否密封正常，电磁脉冲阀是否工作正常等。
3. 检查除尘器袋与骨架是否紧固可靠，是否有磨损或破损。
4. 检查清灰系统，确保清灰气源压力充足。
二、操作步骤1. 打开加热装置，使袋子变软，便于清灰。
2. 打开引风机，开启设备排风通道，保证正常的通风工作。
3. 打开清灰系统，确保清灰气源供应正常。
4. 开启控制器，选择设备的运行模式和参数，并根据生产工艺流程进行设备调整。
5. 启动袋式除尘器，同步启动引风机，确保设备正常工作。
6. 监测设备的运行情况，包括进、出口浓度的监测，压差的监测等，确保设备的运行正常。
7. 定期对除尘器进行检查和维护，清理堵塞的袋子，并检查各接口、管道是否漏气。
三、定期维护1. 每天对除尘器进行巡视，检查各部位是否异常，如有异常及时处理。
2. 每周对除尘器进行清灰，清洗袋子和骨架，确保除尘器的正常工作。
3. 每月对除尘器进行全面检查和维修，检查各个部位是否有损坏或磨损，更换老化的部件，确保设备的长期稳定运行。
4. 根据设备使用情况，定期更换损坏严重或老化的袋子，并做好记录。
四、注意事项1. 操作人员必须经过专门培训，熟悉设备的操作规程和进行相关安全操作。
2. 操作人员必须穿着适当的防护设备，包括手套、防护眼镜等。
3. 操作过程中，不能私自停止设备或调整设备参数，如需调整须经过相关负责人同意。
4. 操作过程中，禁止将物体或工具放入设备内部，以免损坏设备或引起事故。
5. 设备停机维护前，必须先关闭各项设备开关，并切断电源。
通过遵循上述脉冲袋式除尘器的操作规程，能够确保设备能够高效、稳定地工作，保证生产环境中的空气质量得到有效控制和保护。
脉冲布袋除尘器原理
脉冲布袋除尘器原理脉冲布袋除尘器是一种常见的工业除尘设备，其原理是利用脉冲喷吹技术将含尘气体中的颗粒物质分离并收集。
下面将详细介绍脉冲布袋除尘器的工作原理。
一、脉冲布袋除尘器的结构脉冲布袋除尘器主要由滤袋、喷吹系统、清灰系统、进出气口和壳体等组成。
滤袋是关键部件，是将含尘气体中的颗粒物质分离的主要场所。
喷吹系统负责向滤袋喷射脉冲气流，清灰系统用于清洁滤袋上的颗粒物质，进出气口则用于通入和排出气体。
二、脉冲布袋除尘器的工作原理1. 进气净化过程当含尘气体经过脉冲布袋除尘器的进气口进入设备后，首先会经过预分离器。
在预分离器中，气体的流速减慢，大颗粒物质因惯性沉降而被分离出来，净化气体进入滤袋室。
2. 颗粒物质分离过程净化气体进入滤袋室后，其中的颗粒物质会被滤袋上的纤维孔隙捕捉。
滤袋的材质通常选用耐高温、耐腐蚀的聚酯纤维或玻璃纤维，具有良好的过滤效果。
颗粒物质在滤袋上沉积形成颗粒层，同时气体通过滤袋被净化。
3. 滤袋清灰过程随着时间的推移，滤袋上的颗粒层会逐渐增厚，影响除尘效果。
为了保持除尘器的正常工作，需要定期清理滤袋上的颗粒物质。
脉冲布袋除尘器采用脉冲喷吹技术进行清灰。
清灰系统会根据设定的时间间隔或压差信号，通过电磁阀控制喷吹系统向滤袋喷射脉冲气流。
脉冲气流会使滤袋表面产生脉动，从而将滤袋上的颗粒物质抖落下来，落入灰斗中。
4. 出气净化过程经过清灰后的滤袋重新恢复过滤功能，净化气体通过滤袋被进一步净化。
最终，净化后的气体从出气口排出，颗粒物质则留在灰斗中。
三、脉冲布袋除尘器的优势1. 高效除尘能力：脉冲布袋除尘器采用多层滤袋，具有较大的过滤面积，能够有效去除微小颗粒物质，净化效果好。
2. 适应性广：脉冲布袋除尘器能够处理高浓度、高温、高湿度等不同性质的含尘气体，适用范围广泛。
3. 操作维护方便：脉冲布袋除尘器结构简单，清灰效果好，维护方便，设备寿命较长。
4. 节能环保：脉冲布袋除尘器脉冲喷吹清灰技术能够最大限度地减少能源消耗，减少颗粒物质对环境的污染。
脉冲袋式除尘器说明书
DMCX系列脉冲袋式除尘器说明书威海万豪环保设备有限公司DMCX系列脉冲袋式除尘器一、概述：DMCX系列脉冲袋式除尘器是我厂根据市场需要设计的一种新型除尘器，主要用于中等风量要求，采用分段制作，现场组装，方便运输，组装简单能够确保安装质量。
它具有运行阻力低，除尘效率高、运行稳定、性能可靠、结构紧凑、占地面积小、维修使用方便等特点，可广泛应用于冶金、机械、化工、电力、建材等行业的除尘系统中。
二、构造及工作原理（一）构造：DMCX系列除尘器由上箱体、灰斗，卸灰阀和喷吹清灰系统组成。
上箱体由花板上下分为净气室和袋室两部分，净气室在上部包括出风口和顶部检修门；脉冲喷吹系统的喷吹管也是安装在净气室；滤袋安装在花板上内部由滤袋框架支撑；灰斗由灰斗、进风口及检查门组成；喷吹系统包括控制仪表、控制阀、脉冲阀喷吹管和气包。
（二）工作原理：含尘气体由进风口进入灰斗，其中粗颗粒的粉尘因风速降低直接沉降落入灰斗，细小粉尘随气流进入袋室，经过滤袋过滤后形成粉尘层附着在滤袋的外壁，净化后的气体进入净气室，经出风口排出。
随着过滤时间增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，可使处理风量逐渐减少。
为正常工作，要控制阻力在一定范围内（1200~1500Pa）必须对滤袋进行清灰，清灰时由脉冲控制仪按顺序触发各控制阀开启脉冲阀，气包内的压缩空气瞬时地经脉冲阀由喷吹管的喷吹孔高速喷出，同时诱导周边净气进入滤袋，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘层脱落，滤袋恢复过滤能力。
脱落的粉尘落入灰斗，经过设定的时间定时由排灰阀排出。
如此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气体正常通过，保证除尘系统运行。
（三）喷吹系统喷吹系统是脉冲袋式除尘器的关键部分，直接影响除尘器的运行。
喷吹系统的运行由脉冲控制仪控制，脉冲控制仪无信号输出时，控制阀的排气口关闭，脉冲阀喷吹口处于关闭状态；当控制仪发出信号时，控制阀排气口被打开将脉冲阀背压室的气体泄掉，压力降低，膜片两面产生压差致使膜片产生位移将脉冲阀喷吹口打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷吹进入滤袋（为一次风），同时诱导了数倍于一次风的周围空气（称二次风），造成滤袋内瞬间正压，滤袋膨胀抖动，使外壁的粉尘脱落实现清灰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解决方法
在除尘器进风口处安装进气分布导板 ，或者针对经常磨损部位的布袋更换 成耐磨损的布袋 调整除尘器的尘气流量，当预期的流 量变化较大，可以增加流量自动控制 系统以保证除尘器工作在稳定的气量 重新设计花板孔间距，更换弯曲的龙 骨或调整弹簧的垂直度 调整滤袋与龙骨或弹簧的直径关系（ 较佳的配合为滤袋比龙骨或弹簧的周 长大10~20 mm，长度应该一致） 磨平并去毛刺或更换龙骨； 调整偏差
二 脉冲袋式除尘器的构成、工作原理
2.1 脉冲袋式除尘器的构成 脉冲袋式除尘器由气包、上箱、下箱、灰斗、 控制5部分组成。 上箱部分包括：上箱、出风口、喷吹管； 下箱部分包括：下箱、孔板、滤袋、框架； 灰斗部分包括：灰斗、支腿、进风口、螺旋输 送器、卸灰阀; 控制部分包括: 脉冲仪、电磁脉冲阀。 脉冲袋式除尘器的基本构造如图1所示。
图1 脉冲袋式除尘器基本构造图
2.2 脉冲袋式除尘器的工作原理
含尘空气由风口进入除尘器箱体内, 因气流体积突然 扩张流速骤然降低, 颗粒较大的灰尘在自身重量的作用下从 含尘气流中沉降到下箱体灰斗内, 其余尘粒由于滤袋的筛滤 、碰撞、钩挂、扩散、静电等各种效应的作用, 被滞阻在滤 袋外壁。净化后的气体通过滤袋经过文氏管从箱体出风口排 出。当滞阻在滤袋外壁的尘粒不断增加时。使除尘器阻力不 断增大, 为了保证除尘器的阻力控制在限定的范围内, 由脉 冲控制仪发出信号循序打开电磁脉冲阀, 使气包内的压缩空 气由喷吹管各喷吹孔喷射到对应的文氏管( 称一次风) , 并 在高速气流通过文氏管时, 诱导数倍于一次风的周围空气( 称为二次风) 进入滤袋, 造成滤袋瞬间急剧膨胀, 由于反向 脉冲气流的冲击作用很快消失, 滤袋又急剧收缩, 这样膨胀 、收缩, 使积附在滤袋外壁上多余的尘粒被清除, 落下的灰 尘经排灰系统排出, 使滤袋得到清洗。
解决方法
更换膜片 清除杂物
更换膜片或喷吹管
气包中喷吹管有破洞或断裂，导致压缩气体不 经阀门直接灌入喷吹
更换喷吹管
四 脉冲袋式除尘器的常见故障分析及处理
4.6 滤袋之间“搭桥”，粉尘成大块状下落，影响排 尘，甚至烧坏电机。 产生原因 解决方法
滤袋间距太小，清灰效果不好 a.重新设计花板，改变滤袋 间距;b.调整脉冲喷吹周期 ，增加喷吹频次（此法布袋 破损较快，不易采取） a. 含尘气体进除尘器前进 行 预除尘；b. 调整脉冲喷吹 周期，适当增加喷吹频次 a.降低湿度，缩短喷吹周期 ；b.更换滤料
五 脉冲袋式除尘器的维修
四 脉冲袋式除尘器的常见故障分析及处理
4.8 减速电机烧坏
产生原因 解决方法
配置电机功率小于设计要 按设计要求合理配置电机 求
气体含尘浓度过大，粉尘 更换大型号关风器或再增 堆积太多，电机长时间超 加同一台型号关风机 负荷运转 电压不正常或线路出故障 查明原因进行修复或更换 而导致电机烧坏
四 脉冲袋式除尘器的常见故障分析及处理
袋式除尘器的除尘机制简图如图2所示。
图2 袋式除尘器除尘机制简图
袋式除尘器的除尘机制简单的可分为三步： （1）形成粉尘初层 依靠滤料纤维产生的筛滤、拦截、碰撞、扩散以及静电 吸引等作用，将粉尘粗粒阻留在滤料上,逐渐滤料上形成粉 尘初层, 除尘器过滤作用主要就依靠粉尘初层以及以后逐渐 堆积起来的粉尘层进行的。 （2）收尘 初层形成以后, 除尘效率随之提高,滤料只起到形成粉 尘初层以及支撑的骨架作用, 随着粉尘在滤料上堆积, 此时 滤布两边的压力将逐渐增大, 除尘器的收尘功能主要在这一 阶段得以实现。 （3）清灰 当压力增加到一定程度, 会将滤料上的细小粉尘挤压过 去, 使除尘效率下降, 系统风量减少, 这时需要采取各种手 段将滤料上的粉尘清除。
定期清理滤网
脉冲周期太短
低压气泵滤网堵塞
四 脉冲袋式除尘器的常见故障分析及处理
4.4 气包压力为零
产生原因
低压气泵皮带跑脱或断开 低压气泵电机保险丝熔断 更换皮带 更换新保险丝，并查明原因
解决方法
四 脉冲袋式除尘器的常见故障分析及处理
4.5个别电磁脉冲阀常开，从喷吹管内漏气。
产生原因
大膜片破裂 大膜片与喷吹管端面之间有焊渣、杂物等，不 能密封 大膜片与喷吹管端面之间有凹孔，密封不严
四 脉冲袋式除尘器的常见故障分析及处理
导致布袋破损的原因
除尘器的进气分布不均，容易使高浓度的 含尘气直接冲击局部布袋，容易使尘气进 口处部分布袋磨损过快、使用周期过短 过高的过滤气速，致使粉尘冲击、磨损布 袋，也使布袋的织物纤维张力受损 布袋间的距离过小、龙骨弯曲或弹簧倾斜 等容易造成布袋间的磨 布袋与龙骨或弹簧直径相差太大，布袋与 龙骨间或弹簧会加速磨损 龙骨焊接处有尖锐凸起或毛刺 喷吹管口相对滤袋中心水平偏差太大，容 易使布袋上段长时间受喷吹冲击而产生机 械摩擦 布袋清洗太频繁，会加速布袋的磨损
图5 布袋连接方式 a 涨圈连接式 b 扎箍捆绑式
四 脉冲袋式除尘器的常见故障分析及处理
从以上两组图中可以看出，出现这种现 象只有两种可能： （1）布袋连接件与花板间密封不严或布 袋捆扎不紧密。解决方法：在滤袋连接件与 花板之间加密封橡胶垫并拧紧连接螺栓。 （2）布袋破损。造成布袋破损的原因及 解决方法如下所示：
四 脉冲袋式除尘器的常见故障分析及处理 根据脉冲袋式除尘器在实际运行中的工 作情况，除尘器发生故障的部位大致分为： 喷吹系统故障、滤料故障、电气控制系统故 障等几个部分，以下分别列出一些常见的故 障分析及其处理。
四 脉冲袋式除尘器的常见故障分析及处理
4.1 出风口空气含粉（尘）量增加 脉冲袋式除尘器常见的布袋连接方式主要有两 种：涨圈连接式、扎箍捆绑式。如图5所示。
4.9 除尘器发生燃烧或爆炸
产生原因 解决方法
关风器闭风不严，造成再次扬尘，若粉尘较细 微且燃烧点或爆炸极限较低，当受到微小温度 变化或其它因素（比如布袋及龙骨上积累的静 电）时就可能产生燃烧或爆炸 除尘器内部因机械摩擦产生火花（比如刮灰板 与灰斗底板之间）
更换闭风效果好的关风 器，布袋龙骨与壳体相 连并接地 严格按图纸制作除尘器 各配合部件，保证刮灰 板与灰斗底板的间隙
解决方法
四 脉冲袋式除尘器的常见故障分析及处理
4.3 气包内压力偏低 产生原因
低压气泵发生故障，供气压力 达不到0.05 MP 供气管道或气包漏气 电磁阀膜片破损 检修气泵 修复或更换漏气部件 更换下，清除 异物;b.修复或更换电磁阀。 根据气体含尘量合理调整脉冲喷吹周期
调整脉冲喷吹周期。
四 脉冲袋式除尘器的常见故障分析及处理
4.2 滤尘器阻力增加并持续上升 产生原因
低压气泵发生故障，供气压力 达不到0.05MPa 供气管道漏气，压力降低 脉冲控制器发生故障，不能正确 控制电磁阀动作 电磁阀发生故障，不动作，因而 不能产生脉冲喷吹 关风器堵塞或出灰通道不畅导致 下锥体内积粉过多 进口含尘浓度突然增大，超过原 设计处理能力 进口含尘气体湿度增大，产生“ 糊袋”现象 检修气泵 检查供气管道并进行修复或更换 重新调试或更换脉冲控制器 修复或更换电磁阀 查清积粉原因，排除故障，清理下锥体 积粉。 查明增大原因并恢复到正常；增加流量自动控制系 统控制进口含尘气体量，降低过滤风速；调整脉冲 喷吹周期，适当增加喷吹频次 查明原因，降低湿度；调整脉冲喷吹周期，适当增 加喷吹频次；更换滤料（防水、易清灰浸渍处理。
粉尘中含有较多丝或絮状物 （如玉米中的花须等），在 滤袋间易“桥接” 粉尘湿度大，喷吹周期长，从 而因清灰不彻底而造成“桥接 ”
四 脉冲袋式除尘器的常见故障分析及处理
4.7 气包鼓包或炸开
产生原因 解决方法
气包中间未加拉筋，或拉 按设计要求增加拉筋数量 筋数量少于设计要求 气源压力过大，超过气包 a.改用与之配套的低压设 设计压力的1.5倍 备；b.气包进口之前增加 减压阀
三 脉冲袋式除尘器的运行规程
3.2 日常运转 袋式除尘器在日常运转中，由于运行条件会发生某些变化，或者出 现某些故障，都将影响设备的正常运转和工作性能，要定期地进行检查 和适当的调节。以尽力延长滤袋的寿命，降低运行费用，以期用最低的 运行费用保持设计的最好性能。主要应注意一下一些问题： （1）运行中应经常检查除尘器排风口不得有冒灰现象，否则应更换 滤袋或消除冒灰原因； （2）运行中注意观测DCS系统显示的系统压差、入口气体温度、主电 机的电压、电流等数值，以判断除尘器整机的运行状况正常； （3）巡视检查各孔门、检查门及管道连接处应严密无泄漏； （4）检查卸灰装置运行工况，如有卡堵现象，应立即处理； （5）检查电动机电流指示应正常、温度、振动不得超过规定值，运 转声音无异常。
脉冲袋式除尘器 维修、保养、管理
一 脉冲袋式除尘器的应用现状
脉冲袋式除尘器是国内广泛使用的高 效净化设备, 具有气体处理能力, 净化效 果好, 工作可靠, 结构简单, 维修量小等 特点。近年来, 随着我国化纤工业的发展, 为脉冲袋式除尘器提供了新型耐用的滤料 、扩大了它的使用范围。它特别适用于捕 集细小而干燥的非纤维性粉尘。是工业区 生产中消除污染, 保护环境, 改善劳动条 件, 回收有用物料的一种不可缺少的设施 。粮食加工行业常用的脉冲袋式除尘器有 高压（0.5-0.7 MPa）和低压（0.05 MPa）
袋式除尘器处理的粉尘多是易燃型粉尘，如果 合理配置卸灰关风器并 漏斗内灰尘不及时运走，会使粉尘中热量积累 及时排灰 ，容易使粉尘发生自燃。堆积的粉尘并不是一 个严实的整体，其实是空气与粉尘的混合体， 可能成为二次粉尘爆炸源
五 脉冲袋式除尘器的维修
袋式除尘器往往被忽视，在没有出现问题正常 运行时，就认为不是什么重要的系统，而不进行日 常的巡检和维护；一旦发生故障又常常作为废物而 不再修理。为使系统经常保持有效地运行，必须重 视维护检修工作。有些问题如不及时处理，就会发 展成为严重问题，到时不仅修理费用大，如因故障 被迫停产所造成的经济损失更大。 针对上述情况对袋式除尘系统各部分的维修内 容进行总结。
