第一章公共广播系统一般组成及特点第一节公共广播系统的组成公共广播系统基本可分五部分:节目源设备、信号的放大和处理设备、传输线路、扬声器系统及辅助设备等。

1. 节目源设备:节目源有CD/MP3播放器(DXAP1019)、数字调谐器(DXAP1020)、录音卡座、智能广播控制器(ZK―32)等设备。

2. 信号放大和处理设备:包括调音台、前置放大器(DXAP1008)、功率放大器(DXAP60W~1000W)和各种控制器及音响加工设备等。

这部分设备的首要任务是信号放大,其次是信号的选择。

调音台和前置放大器的作用和地位相似(当然调音台的功能和性能指标更高),它们的基本功能是完成信号的选择和前置放大,此外还具有对音量和音响效果进行各种调整和控制的功能。

有时为了更好地进行频率均衡和音色美化,还另外单独加入频率均衡器。

这部分是整个公共广播音响系统的"控制中心"。

功率放大器则将前置放大器或调音台送来的信号进行功率放大,再通过传输线去推动扬声器放声。

3. 传输出线路:传输出线路虽然简单,但随着系统和传输方式的不同而有不同的要求。

对礼堂、剧场等,由于功率放大器与扬声器的距离不远,可采用4~16Ω输出端口输出,传输线要求用专用喇叭线;而对公共广播系统,由于服务区域广,距离长,为了减少传输线路引起的损耗,采用高压传输方式,应该使用绝缘强度较好的多股护套安装线。

4. 扬声器系统:扬声器系统要求整个系统要匹配,同时其位置的选择也要切合实际。

礼堂、剧场、歌舞厅对音色、音质要求高,扬声器一般用大功率音箱;而公共广播系统,它对音色要求不是那么高,因环境的不同可选用吸顶喇叭、壁挂音箱或音柱。

5. 辅助设备:为了满足不同的客户需求,在公共广播工程中通常需配备相应的辅助设备。

如十六路电源时序器(DXAP1018)、数显十六路监听器(DXAP1016)、主/备功放切换器(DXAP1017)、十路分区器(FQ-2000)等。

公共广播系统中的扬声器配置

公共广播系统中的扬声器配置

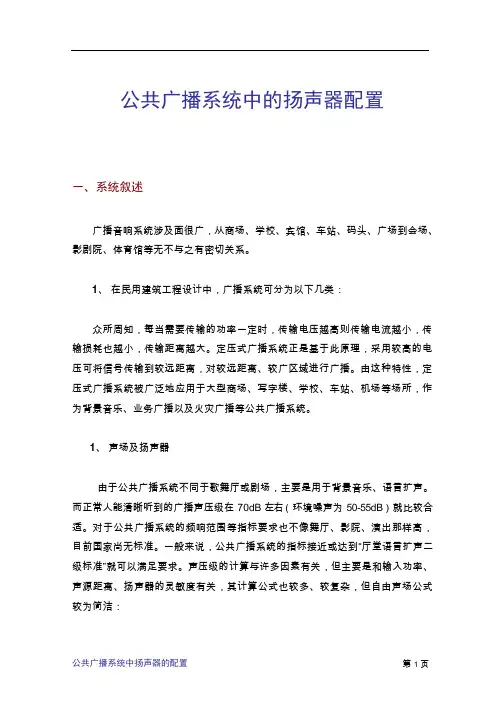

公共广播系统中的扬声器配置一、系统叙述广播音响系统涉及面很广,从商场、学校、宾馆、车站、码头、广场到会场、影剧院、体育馆等无不与之有密切关系。

1、在民用建筑工程设计中,广播系统可分为以下几类:众所周知,每当需要传输的功率一定时,传输电压越高则传输电流越小,传输损耗也越小,传输距离越大。

定压式广播系统正是基于此原理,采用较高的电压可将信号传输到较远距离,对较远距离、较广区域进行广播。

由这种特性,定压式广播系统被广泛地应用于大型商场、写字楼、学校、车站、机场等场所,作为背景音乐、业务广播以及火灾广播等公共广播系统。

1、声场及扬声器由于公共广播系统不同于歌舞厅或剧场,主要是用于背景音乐、语言扩声。

而正常人能清晰听到的广播声压级在70dB 左右(环境噪声为50-55dB)就比较合适。

对于公共广播系统的频响范围等指标要求也不像舞厅、影院、演出那样高,目前国家尚无标准。

一般来说,公共广播系统的指标接近或达到“厅堂语言扩声二级标准”就可以满足要求。

声压级的计算与许多因素有关,但主要是和输入功率、声源距离、扬声器的灵敏度有关,其计算公式也较多、较复杂,但自由声场公式较为简洁:10lgP=L P+201gR-Lo (1)式中:P——扬声器的需要功率(输入电功率,W)Lp——供声范围内要求声压级(dB)R——扬声器至听音者的距离(m)Lo——扬声器轴向灵敏度(dB / W / m)例如,当扬声器的灵敏度为91dB,扬声器至听音者的距离为5m,要求声压级为75dB。

用以上公式可求得P=0.63W。

由(1)式中可以看出人耳到扬声器的距离每增加一倍,声压级将降低6dB;同时也可以看出,扬声器的灵敏度下降3dB,要想达到同样的声压级,输人功率必须增加一倍。

这一点比较重要,但常常被人们忽略。

因为通常人们在实际工程中(特别是不大的工程中),往往是不进行计算的,选择设备仅仅是考虑扬声器的额定功率以及与功率放大器的配合,而忽略了扬声器的灵敏度、声压级与距离的关系,这样做出的工程,有时效果不是很理想。

数字公共广播系统操作说明

数字公共广播系统操作说明

数字公共广播系统操作说明简介数字公共广播系统是一种通过数字化技术传播音频信息的系统。

它可以将音频信息通过数字信号发送到多个接收设备,实现广播信息的同时传递,并且可以进行远程控制和管理。

本文档旨在介绍数字公共广播系统的操作步骤和功能。

系统安装与配置硬件需求•主机设备:一台用于控制和管理数字公共广播系统的主机设备,可以是个人电脑或专用设备。

•声音输入设备:一种用于输入音频信息的设备,可以是话筒、录音设备等。

•声音输出设备:一种用于输出音频信息的设备,可以是扬声器、音响等。

•网络连接:确保主机设备和其他设备之间可以通过网络进行通信。

系统安装1.将数字公共广播系统的安装文件下载到主机设备。

2.打开安装文件并按照提示进行安装。

3.在安装过程中,根据需要选择系统的安装路径和其他设置。

4.完成安装后,启动数字公共广播系统。

系统配置1.打开数字公共广播系统后,首先需要进行系统配置。

2.进入系统设置界面,根据实际情况配置系统参数。

3.配置声音输入设备:选择使用的声音输入设备,并进行相应的设置。

4.配置声音输出设备:选择使用的声音输出设备,并进行相应的设置。

5.配置网络连接:输入正确的网络设置,确保系统可以正常连接到网络。

6.完成系统配置后,保存设置并重启系统。

操作指南创建广播任务1.在系统主界面上选择“创建广播任务”选项。

2.在广播任务编辑界面上,选择要广播的音频文件或输入音频内容。

3.设置广播任务的开始时间和结束时间。

4.设置广播任务的重复周期,可以设置为一次性任务或按照每天、每周等周期重复。

5.如果需要给广播任务添加一些特殊效果或设置,可以在高级设置中进行配置。

6.完成广播任务的配置后,点击“保存”按钮保存任务。

编辑广播任务1.在系统主界面上选择“编辑广播任务”选项。

2.在广播任务列表中选择待编辑的任务。

3.对任务进行修改,可以修改任务的开始时间、结束时间、重复周期等设置。

4.对任务的音频内容进行修改,可以选择新的音频文件或进行录音内容的编辑。

公共广播系统技术交底

公共广播系统技术交底

公共广播系统技术交底一、引言公共广播系统作为一种广泛应用于各类场所的音频传播设施,在提供信息传达、背景音乐播放、紧急通知发布等方面发挥着重要作用。

为了确保公共广播系统的安装、调试和使用能够达到预期效果,满足用户的需求,特进行本次技术交底。

二、公共广播系统的组成及工作原理公共广播系统通常由以下几个主要部分组成:1、节目源设备:包括 CD 播放器、调谐器、卡座、麦克风等,用于提供各种音频节目源。

2、信号放大和处理设备:如前置放大器、功率放大器等,对音频信号进行放大和处理,以保证信号的质量和强度。

3、传输线路:包括音频线缆、光缆等,用于传输音频信号。

4、扬声器系统:如吸顶扬声器、壁挂扬声器、室外音柱等,将音频信号转换为声音播出。

其工作原理是:节目源设备产生的音频信号经过前置放大器进行初步处理和放大,然后送入功率放大器进行进一步放大,放大后的信号通过传输线路传输到各个扬声器,最终由扬声器将电信号转换为声音播放出来。

三、公共广播系统的安装要点1、扬声器的安装位置应根据场所的声学特性和使用需求,合理确定扬声器的安装位置和数量。

一般来说,室内场所如会议室、商场等,扬声器应均匀分布,以保证声音的均匀覆盖;室外场所如广场、公园等,应考虑声音的传播距离和方向,避免声音反射和遮挡。

2、传输线路的敷设音频线缆应选用符合标准的专用线缆,以保证信号传输的质量。

线路敷设应尽量避免与强电线路并行或交叉,如无法避免,应保持一定的距离,并采取屏蔽措施。

3、设备的安装固定功率放大器、前置放大器等设备应安装在干燥、通风良好的机柜内,并固定牢固,防止震动和碰撞。

机柜的安装位置应便于操作和维护,同时要考虑设备的散热问题。

四、公共广播系统的调试方法1、扬声器音量和音质的调试逐个测试扬声器的音量和音质,调整功率放大器的输出功率,使各个扬声器的音量达到平衡,音质清晰。

注意避免扬声器出现失真、啸叫等问题。

2、分区广播功能的调试检查公共广播系统的分区广播功能是否正常,能否实现对不同区域的独立控制和广播。

紧急公共广播系统规范

紧急公共广播系统规范

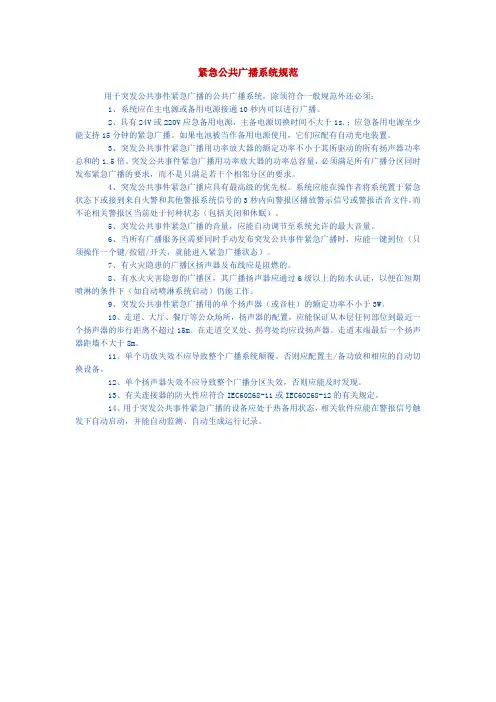

紧急公共广播系统规范用于突发公共事件紧急广播的公共广播系统,除须符合一般规范外还必须:1、系统应在主电源或备用电源接通10秒内可以进行广播。

2、具有24V或220V应急备用电源,主备电源切换时间不大于1s.;应急备用电源至少能支持15分钟的紧急广播。

如果电池被当作备用电源使用,它们应配有自动充电装置。

3、突发公共事件紧急广播用功率放大器的额定功率不小于其所驱动的所有扬声器功率总和的1.5倍。

突发公共事件紧急广播用功率放大器的功率总容量,必须满足所有广播分区同时发布紧急广播的要求,而不是只满足若干个相邻分区的要求。

4、突发公共事件紧急广播应具有最高级的优先权。

系统应能在操作者将系统置于紧急状态下或接到来自火警和其他警报系统信号的3秒内向警报区播放警示信号或警报语音文件,而不论相关警报区当前处于何种状态(包括关闭和休眠)。

5、突发公共事件紧急广播的音量,应能自动调节至系统允许的最大音量。

6、当所有广播服务区需要同时手动发布突发公共事件紧急广播时,应能一键到位(只须操作一个键/按钮/开关,就能进入紧急广播状态)。

7、有火灾隐患的广播区扬声器及布线应是阻燃的。

8、有水火灾害隐患的广播区,其广播扬声器应通过6级以上的防水认证,以便在短期喷淋的条件下(如自动喷淋系统启动)仍能工作。

9、突发公共事件紧急广播用的单个扬声器(或音柱)的额定功率不小于3W。

10、走道、大厅、餐厅等公众场所,扬声器的配置,应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。

在走道交叉处、拐弯处均应设扬声器。

走道末端最后一个扬声器距墙不大于8m。

11、单个功放失效不应导致整个广播系统颠覆。

否则应配置主/备功放和相应的自动切换设备。

12、单个扬声器失效不应导致整个广播分区失效,否则应能及时发现。

13、有关连接器的防火性应符合IEC60268-11或IEC60268-12的有关规定。

14、用于突发公共事件紧急广播的设备应处于热备用状态,相关软件应能在警报信号触发下自动启动,并能自动监测、自动生成运行记录。

解析消防广播系统的安装规范及要求

解析消防广播系统的安装规范及要求

解析消防广播系统的安装规范及要求
一、防火分区的走道、大厅、餐厅等公共场所。

扬声器的设置数量应能保证防火分区中的任何部位到最近一个扬声器的步行距离不超过15m,在走道交叉处或拐弯处应设扬声器.走道末端最后一个扬声器距离璐不大于8m。

每个扬声器的功率不小于3w,实配功率不应小于2w。

二、客房内的扬声器设在多功能床头柜上.每个扬声器功率为1**,则客房的走道设的火灾消防广播扬声器功率不小于3w,间距不大于lom.
三、工业建筑内设it的扬声器,在其播放范围内最远点的播放声压级应高于背景嗓声15db。

四、在空调机房、洗衣机房、文娱场所、车库等有背景嗓声干扰的场所,在其播放范围内的播放声压级应高于15db,按此确定扬声器的功率。

五、粉厅、实会厅、咖啡厅、洒吧间、商场营业厅等需要播放背景音乐,其扬卢器与火灾消防广播合用时,则扬声器应按24--3omt设一个,以使声压均匀。

公共广播的构成与配置方式

公共广播的构成与配置方式

公共广播的构成与配置方式2011/2/10 9:57:00 来源:艾维音响网编辑[提要]一般公共广播系统的构成:1、音源设备(数字调谐器、卡座录音机、录音笔等、电视音频信号、MP3、MP4、CD唱机、VCD、DVD等、报警信号发生器、话筒)2、功率放大设备(前置放大器、纯功放机、合并式功率放大器、带五分区功率放大器,3、声音还原设备(天花喇叭、音柱、其它形式的喇叭等)一、一般公共广播系统的构成1、音源设备(数字调谐器、卡座录音机、录音笔等、电视音频信号、MP3、MP4、CD唱机、VCD、DVD等、报警信号发生器、话筒)2、功率放大设备(前置放大器、纯功放机、合并式功率放大器、带五分区功率放大器3、声音还原设备(天花喇叭、音柱、其它形式的喇叭等)二、高级公共广播系统的构成1、音源设备(数字调谐、卡座录音机、录音笔等、电视音频信号、MP3、MP4、CD唱机、VCD、DVD等、报警信号发生器、话筒2、音源管理控制设备(SM-127/00音响管理系统主机(语言报警器、语言录放扩展器、钟声话筒等)、SM-40主机、Dp1202系统、SM-208系统3、电源管理设备(时序电源管理器、编程时序电源管理器、报警电源驱动器4、功率放大设备(前置放大器、纯功放机、合并式功率放大器、带五分区功率放大器(五路输出、独立音量控制)5、输出管理控制设备A、广播分区选择器(1路输入、多路输出、联动报警)B、广播分区矩阵器(2路输入、多路输出,联动报警)C、广播分区寻呼矩阵器(2路输入、可进行A,B转换、多路输出,联动报警)D、功放故障检测器(可进行主、备功放自动切换)E、音量控制器6、声音还原设备(天花喇叭及音柱等)三、公共广播的功率放大器与喇叭的匹配方式和计算方法1、阻抗输入法特点与优点:功放机与喇叭之间的连接、是通过输出—输入之间的阻抗平衡,功率平衡来达到统一,各个喇叭之间是通过并、串连的方式来达到与功放机的输出阻抗、输出功率的统一,因此没有因加入其它转换设备所带来的能量损耗及频率失真。

公共广播系统选用和配置

公共广播系统选用和配置
共广播系统扬声器原则上以均匀、分散的原则配置于广播服务区,其分散的程度应保证服务区内的信噪比不小于15DB。通常,高级写字楼走廊的本底噪声约为48~52DB,超级商场的本底噪声约58~63DB,繁华路段的本底噪声约为70~75DB。考虑到发生事故时,现场可能十分混乱,因此为了紧急广播的需要,即使广播服务区是写字楼,也不要把本底噪声估计得太低。椐此,作为一般考虑,除了繁华热闹的场所,不妨大致把本底噪声视为65~70DB(特殊情况除外)。照此推算,广播覆盖区的声压级宜在80~85DB以上。
鉴于广播扬声器通常是分散配置的,所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论,扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离R等有如下关系:
SPL=LM+10LgP-20Lgrdb(1)--天花扬声器的灵敏度级在88~93DB之间:额定功率为3~10W。以90DB/8W算,在离扬声器BM处的声压级约为81DB。
但是,所有公共广播系统原则上应能进行灾害事故紧急广播。因此,系统须设置紧急广播功放。根据“规范”要求,紧急广播功放的额定输出功率应是广播扬声器容量最大的三个分区中中扬声器容量总和的1.5倍广播分区一个公共广播系统通常划分成若干个区域,由管理人员(或预编程序)决定那些区域须发布广播、那些区域须暂停广播、那些区域须插入紧急广播等等。
公共广播系统功放的选用广播功放不同于HI-FI功放,其最主要的特征是具有70V和100V恒压输出端子,这是由于广播线路通常都相当长,须用高压传输才能减少线路损耗。广播功放的最重要指标是额定输出功率,应选用多大的额定输出功率,须视广播扬声器的总功率而定。
对于广播系统来说,只要广播扬声器的总功率小于或等于功放的额定功率,而且电压参数相同,即可随意配接,但考虑到线路损耗、老化等因素,应适当留有功率余量。按照“规范”的要求,功放设备的容量(相当于额定输出功率)一般应按下式计算:

公共广播设计要求及标准

公共广播设计要求及标准

公共广播设计要求及标准1、系统指标1)声场强度声场强度的确定与某环境下的背景噪声密切相关,参考各种不同的环境下的噪声声强表一般建筑环境一般均为25~45dB。

2)声场均匀度声压级均匀,变化范围在±4dB左右为好。

3)可懂度检测声音清晰程度的主观评定指标。

4)扬声器系统的性能指标●扬声器的频率响应范围:扬声器的频率响应范围是影响系统可懂度的重要因素。

频率响应范围100~14000Hz就足以满足要求。

功放的频响范围均优于扬声器的频响特性。

●重放频率特性:扬声器如上所述在100~14000Hz范围,足以满足公共广播的频响要求。

●灵敏度:灵敏度高的扬声器的效率也高。

●额定阻抗:额定阻抗一般采用4欧或8欧。

●额定功率:又称标称功率、不失真功率,它是扬声器的正常工作功率,扬声器在此条件下可以长期工作而不致损坏,一般情况下,最大输出功率是额定功率的2~3倍。

●扬声器口径:扬声器的口径尺寸越大,则它所能承受的功率越大,输出功率也越大,低频特性越好。

●扬声器扩散角:扬声器的扩散角大小可决定扬声器的布距。

S1=2×(H-h)×lg(Q/2)其中,S1:布距参考值;H:设备安装的吊顶高度;h:设定的闻听高度;Q:扬声器的扩散角;2. 指标的确定1)公共广播系统公共广播系统是以听音的人能听到清晰、准确的声音作为设计目标。

其设计指标为:●室内声压级均匀;●平均声压级=噪声声级+(6~10)dB;●频带在100~6000Hz,重放特性比较平直,频带外希望急剧下降;●根据前述噪声声级可确定本设计声级的平均声压级(在亚洲,噪声声级一般应增加5~10dB。

):(闻听高度为5 m)背景音乐声级=60~70dB;公共广播声级=65~75dB;2)紧急广播系统紧急广播系统是以听音的人在任何地方都能听到清晰、准确的声音作为设计目标。

根据以上分析,其设计指标为:●室内声压级均匀;●平均声压级=88~94dB;●频带在100~6000Hz,重放特性比较平直,频带外希望急剧下降。

扬声器设计和布点规范

扬声器设计和布点规范

1. 广播扬声器的选用背景音乐系统的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛,要求扬声器分散均匀布置,无明显声源方向性,且音量适宜,不影响人群正常交谈。

背景音乐的音量应高于现场噪音3dB。

声场强度的确定应与各区的背景噪音密切相关,但背景音乐的播放应能超过本底噪声3dB为宜,语言的广播应超过本底噪声6-10dB方能保证清晰度。

声压级均匀,变化范围在±3dB左右为好。

原则上应视环境选用不同品种规格的广播扬声器。

例如,在有天花板吊顶的室内,宜用嵌入式的、无后罩的天花扬声器。

这类扬声器结构简单,价格相对便宜,又便于施工。

主要缺点是没有后罩,易被昆虫、鼠类啮咬。

在仅有框架吊顶而无天花板的室内(如开架式商场),宜用吊装式筒型音箱或有后罩的天花扬声器。

但由于天花板相当于一块无限大的障板,所以在有天花板的条件下使用无后罩的扬声器也不会引起线路短路及达到较好的音质效果。

在无吊顶的室内(例如大堂、地下车库),则宜选用壁挂式扬声器或室内音柱。

2. 广播扬声器的配置计算方法:1、扬声器的布距(如图)扬声器的扩散角大小可决定扬声器的布距。

S1=2×(H-h)×tan(Q/2)其中,S1:布距参考值H:设备安装的吊顶高度h:设定的闻听高度Q:扬声器的扩散角计算得到:S1=2 × (3000-1500) × tan (165/2),约22米。

由此可知,每个扬声器最大的辐射直径为22米,半径为11米。

由于背景音乐的设置要求扬声器分散均匀布置,无明显声源方向性,分布位置如图:为保证辐射范围内的声音均匀,此次分布方式采用“中心到中心”方式。

根据实际经验,背景音乐扬声器的分布一般在6-8米最佳。

如图示意:2、公共广播系统是以听音的人能听到、清晰准确的声音作为设计目标。

其设计指标为:室内声压级均匀;半均声压级-噪声声级±6~10dB;频带在110~6000Hz,重放特性比较平直,频带外希望急剧下降;根据前述噪声声级可确定本设计声级的平均声压级(在亚洲噪声声级一般应增加5~10dB)。

TOA公共广播系统配置以及价格报价清单表(厂家报价)_secret

TOA公共广播系统配置以及价格报价清单表(厂家报价)_secret

TOA公共广播系统配置以及价格报价清单表型号内容价格型号内容价格2202 话筒支架150 BS-330 3W壁挂喇叭345 5KV-FL FM广播天线(5段)5055 BS-330T 3W壁挂喇叭420 A-1031 30W混音功放2115 BS-5D 箱式防水扬声器4920 A-1061 60W混音功放2805 BS-5W 箱式防水扬声器1995 A-1121 120W混音功放3825 BS-61WA 双面箱型扬声器1755 A-1503 30W混音功放(5分区加全呼)5235 BS-61WT-A 双面箱型扬声器1695 A-1506 60W混音功放(5分区加全呼)5730 BS-677B 6W壁挂喇叭(黑色)405 A-1512 120W混音功放(5分区加全呼)6735 BS-677BT 6W壁挂喇叭(黑色)480 A-1706 混音功放4240 BS-677W 6W壁挂喇叭(白色)405 A-1712 混音功放4980 BS-677WT 6W壁挂喇叭(白色)480 A-1724 混音功放6960 BU-412 排风扇单元3945 A-1803 混音功放4150 CA-107 车载放大器附卡式座4995 A-1806 混音功放4790 CA-115 车载式功率放大器(35W)1200 A-1812 混音功放5250 CA-130 车载式功率放大器(60W)1365 A-906MK2 8通道混合放大器(60W)8805 CA-160 车载式功率放大器(120W)2055 A-912MK2 8通道混合放大器(120W)11955 CA-207 车载式带卡座功率放大器(30W)5670 AD-021H 直流电源供应盘5190 CA-407 车载式带卡座功率放大器(60W)6360 AD-031B 直流电源供应盘15600 CA-600DN 车载放大器4500 AD-031H 直流电源供应盘7785 CK-025 PP-025B用钟声单元1305 AD-246 电源适配器810 CM-760 吸顶扬声器单元197 AM-821 消防广播点放机14130 CM-960 吸顶扬声器单元210 AR-71 交替卡式会议录音机16350 CP-73 CM-76面罩75 AT-063P 6W音量控制器300 CP-77 CM-76面罩105 AT-303P 30W音量控制器360 CP-93 CM-96面罩105 AT-603P 60W音量控制器450 CP-97 CM-96面罩135 ATT-3 壁装音量控制器(3W) 270 CR-273 27单元标准机柜12600 ATT-311 壁装音量控制器(3W) 180 CR-413 41单元标准机柜15600 AX-1000A 自动调音台24000 CR-413-6 41单元标准机柜18735 B-01F 桥式变压器模块570 CS-154 宽频带防水扬声器(15W)1620 B-01P 桥式变压器模块435 CS-304 宽频带防水扬声器(30W)1755 B-01S 桥式变压器模块510 CS-64 宽频带防水扬声器(6W)750 B-1 车载喇叭固定支架630 CU-800 替换盒带放音单元3510 B-11F 桥式变压器模块645 DB-014 二极管矩阵板套件7680 B-11S 桥式变压器模块570 DM-1100 动圈手持式话筒,演说用450 B-2 喇叭安装支架900 DM-1200 动圈手持式话筒,演说用1005 B-8 喇叭安装支架1230 DM-1300 动圈手持式话筒,音乐、演说用1365 B-9 喇叭安装支架405 DM-1500 动圈手持式话筒,音乐、演说用3750 BA-800 双卡放音机13650 DM-524B 动圈式鹅颈式话筒1815 BA-803 单声道双卡座放音放大器16785 DM-524S 动圈式鹅颈式话筒1935 BA-806 单声道双卡座放音放大器17400 DP-053B 机柜5550 BK-013B 1单元空面板270 DS-029B 紧急电源供应器9900 BK-014B 半宽度空面板735 DS-1000B 紧急电源供应器12420 BK-023B 2单元空面板285 E-84P 电源切换单元1500 BK-033B 3单元空面板315 E-84S 自办节目输入口2730 BP-031B 自动温控通风面板4350 EC-100M 钟声话筒2700 BS-102SA 10W壁挂喇叭1365 EP-029-10 10区扩展控制盘8865 BS-102ST-A 10W壁挂喇叭(带音量控制)1860 EP-029-20 20区扩展控制盘11910 BS-1030B 通用型扬声器(黑色)1125 EP-0510 紧急/业务广播机46545 BS-1030W 通用型扬声器(白色)1125 EP-059R 遥控紧急控制面板44325 BS-10WL 厢式防水扬声器1920 ER-1015 手握式喊话器975 BS-1110W 10W广播音柱945 ER-1015S 手握式喊话器1110 BS-1120W 20W广播音柱1545 ER-2015 肩带式喊话器1140 BS-20W 厢式防水扬声器5175 ER-2015W 肩带式喊话器1260 BS-20W-WHT 厢式防水扬声器4350 ER-510 小型功率喊话器735型号 说明价格 型号 说明价格 ER-510S 小型功率喊话器 855 ML-301B 韵律发生器 5295 ER-510W 小型功率喊话器 855 MP-011 监听面板 8865 ER-604W 小型功率喊话器 1875 MP-032B 监听面板3825 ER-69W 肩带式喊话器 8190 NDC-2435 免维护型镍铬电池(3500mah) 7620 ER-77 肩带式喊话器 4200 NDC-2460 免维护型镍铬电池(6000mah) 11460 EV-200 数字语音播放模板 5430 NX-100 网络音频适配器 20580 EV-20R 数字录放机8820 P-1812 扩音器 3970 EV-350P 数位合成放音器 22095 P-512M 增幅功放7065 EV-350R 数位合成录/放音器28575 P-912MK2 120W 功放(全频) 9240 EV-F64M 存储卡(用于EV-350R ) 6300P-924MK2 240W 功放(全频) 16095 EV-F8M 8M 存储卡6000 PA-1230B 120W 功率放大器 9210 IT-450 输入变压器(用于VM-2000系列功放) 405 PA-2440B 240W 功率放大器 12000 J-700 连接金属板 75 PA-3640B 360W 功率放大器16950 JB-031B 跳线端子板 4545 PA-3640V B 360W 功率放大器(带优先级) 18540 JB-600A 接线盒 4890 PC-129 耐热型喇叭 3015 JB-700 接线盒4875 PC-139 耐热型喇叭 3855 JP-024 扩展连接面板 11025 PC-1863 吸顶扬声器 315 JP-028B 电源分配端子箱 5730PC-1864 吸顶扬声器 300 JP-029B 背景音乐连接面板 18750 PC-1867 吸顶扬声器 375 JP-034 连接面板17445 PC-1867F 吸顶扬声器 489 JP-039-10 10区扩展连接面板 19785 PC-1867F C 吸顶扬声器 518 JP-039-20 20区扩展连接面板 25515 PC-1868D 吸顶扬声器255 JP-0410 紧急/业务连接面板38865 PC-212 同轴双音路吸顶扬声器 2430 L-01F 900系列线路匹配变压器 570PC-2337 吸顶扬声器525 L-01P 900系列线路匹配变压器 525 PC-2668 吸顶扬声器(水泥顶) 300 L-01S 900系列线路匹配变压器 525 PC-391 3W 墙面嵌入安装喇叭(金属面) 600 L-11S 900系列线路匹配变压器 690 PC-391T 3W 墙面嵌入安装喇叭(金属面) 735 L-41S 900系列线路匹配变压器 825 PC-39F 防火球型扬声器1005 LS-10 聚光灯型扬声器(10W ) 945 PC-3CL 吸顶喇叭(用于洁净室、桑拿房) 1605 LS-300B 灯泡型扬声器(3W ) 600 PC-3WR 防水防潮喇叭 1080 LS-500B 灯泡型扬声器(5W ) 750 PC-644S 吸顶扬声器 225 LS-500W 灯泡型扬声器(5W ) 750 PC-645R 吸顶扬声器 195 M-01F 话筒放大模块(F 头) 900 PC-646R 吸顶扬声器240 M-01M 话筒放大模块(M 头) 900 PE-123B 悬吊式球型扬声器 1695 M-01P 话筒预放模块 900 PE-123W 悬吊式球型扬声器 1695 M-01S 话筒预放模块 900 PE-164 悬吊式扬声器2730 M-03P 话筒预放模块 600 PE-63B 悬吊式球型扬声器 1425 M-11S 话筒预放模块 1050 PE-63W 悬吊式球型扬声器 1425 M-21S 话筒预放模块 1200 PE-84 悬吊式扬声器 2145 M-41S 话筒预放模块 825 PF-013B 1单元机柜通风板 285 M-51F 话筒预放模块 1020 PF-023B 2单元机柜通风板 300 M-51S 话筒预放模块 1020 PJ-100W 10W 单指向扬声器 675 M-61F 话筒预放模块 1185 PJ-200W 20W 单指向扬声器 870 M-61S 话筒预放模块1185 PM-120 呼叫话筒 660 M-900MK2 8通道前级混合放大器 4755 PM-20EV 语音转发器 5685 MB-14 安装支架 300 PM-222 呼叫话筒 480 MB-15B 安装支架 195 PM-306D 呼叫话筒 1335 MB-21B2 安装支架195 PM-660 呼叫话筒 930 MB-25B 卡座安装支架 355 PM-660D 呼叫话筒 1080 MB-35B 安装支架 555 PM-660U 呼叫话筒1020 MB-36 安装支架 420 PP-025B 混音前置放大器 8670 MB-WT3 安装支架 440 PS-011B 电源开关盘 900 MB-WT4 安装支架510 PSP-100 节目源选择器 1035 M-F20482M 矩阵扩展存储卡8865 PSP-101节目源选择器1140。

TOA公共广播系统配置以及价格报价清单表

TOA公共广播系统配置以及价格报价清单表
厢式防水扬声器
1920
ER-1015
手握式喊话器
975
BS-1110W
10W广播音柱
945
ER-1015S
手握式喊话器
1110
BS-1120W
20W广播音柱
1545
ER-2015
肩带式喊话器
1140
BS-20W
厢式防水扬声器
5175
ER-2015W
肩带式喊话器
1260
BS-20W-WHT
厢式防水扬声器
4350
ER-510
小型功率喊话器
735
TOA公共广播系列
型号
说明
价格
型号
说明
价格
ER-510S
小型功率喊话器
855
ML-301B
韵律发生器
5295
ER-510W
小型功率喊话器
855
MP-011
监听面板
8865
ER-604W
小型功率喊话器
1875
MP-032B
监听面板
3825
ER-69W
肩带式喊话器
B-01F
桥式变压器模块
570
CS-154
宽频带防水扬声器(15W)
1620
B-01P
桥式变压器模块
435
CS-304
宽频带防水扬声器(30W)
1755
B-01S
桥式变压器模块
5Hale Waihona Puke 0CS-64宽频带防水扬声器(6W)
750
B-1
车载喇叭固定支架
630
CU-800
替换盒带放音单元
3510
B-11F
桥式变压器模块

公共广播系统中吸顶喇叭设计范围

公共广播系统中吸顶喇叭设计范围

公共广播系统中吸顶喇叭设计范围一、公共广播的设计要求:⑴传输方式:系统的输出功率馈送方式采用有线广播传送方式。

⑵对线路衰耗要求:在公共广播系统中,从功放设备的输出至线路上最远的用户扬声器间的线路衰耗应符合以下要求:业务广播不应大于2分贝(1kHz时)服务性广播不应大于1分贝(1kHz时) ⑶采用定压输出的馈电线路,输出电压采用 70V或100V。

⑷功率放大器的容量计算方法:业务性广播系统和业务性广播系统的计算方法: P=K1×K2×ΣPo 式中: P--功率放大器输出总电功率(W); Po--Ki×Pi,每分路同时广播时最大电功率(W); Pi--第i 分路的用户设备额定容量; Ki--第i分路的同时需要系数;服务性广播时,客房节目每套Ki取0.2-0.4; 背景音乐节目Ki 取0.7-0.8 K1--线路衰耗补偿系数:线路衰耗1dB时取1.26;线路衰耗2dB时取1.58; K2--老化系数,一般取1.2-1.4;火灾事故广播系统的计算方法:该系统计算方法有以下两种方式: a. 功率放大器容量按该系统扬声器总数的1.3倍确定。

b. 功率放大器容量按该系统中最大3层扬声器总数的1.5倍确定。

⑸功率放大器的备用公共广播系统的功率放大器应设置备份功率放大器,功率放大器在工作功率放大器发生故障时能自动或手动投入使用。

用于重要广播的功率放大器(如火灾事故广播的功率放大器)其备用功率放大器,应能在工作放大器发生故障时立即自动投入使用。

备用功率放大器的数量应根据重要广播负载的容量确定。

⑹扬声器的设置在办公室、生活间、更衣室等处设置3W扬声器箱。

楼层走廊一般采用吸顶式扬声器,扬声器的间距按层高(吊顶高度)的2.5倍左右考虑。

选用3-5W吸顶扬声器。

在门厅、一般会议室、餐厅、商场、娱乐场所等处宜装3-6W的扬声器箱。

客房床头控制柜选用1W-2W扬声器。

在建筑装饰和室净高允许的情况下,对大空间的场所宜采用声柱或组合音箱。

广播系统设计要点及扬声器常用参数

广播系统设计要点及扬声器常用参数

公共广播系统设计窍门:(1)传输方式:系统的输出功率馈送方式采用有线广播传送方式。

(2)对线路衰耗要求:在公共广播系统中,从功放设备的输出至线路上最远的用户扬声器间的线路衰耗应符合以下要求:·业务广播不应大于2分贝(1kHz时)·服务性广播不应大于1分贝(1kHz时)(3)采用定压输出的馈电线路,输出电压采用70V或100V。

(4)功率放大器的容量计算方法:业务性广播系统和业务性广播系统的计算方法:P=K1×K2×ΣPo式中:P--功率放大器输出总电功率(W);Po--Ki×Pi,每分路同时广播时最大电功率(W);Pi--第i分路的用户设备额定容量;Ki--第i分路的同时需要系数;服务性广播时,客房节目每套Ki取0.2-0.4;背景音乐节目Ki取0.7-0.8K1--线路衰耗补偿系数:线路衰耗1dB时取1.26;线路衰耗2dB时取1.58;K2--老化系数,一般取1.2-1.4;·火灾事故广播系统的计算方法:该系统计算方法有以下两种方式:a.功率放大器容量按该系统扬声器总数的1.3倍确定。

b.功率放大器容量按该系统中最大3层扬声器总数的1.5倍确定。

(5)功率放大器的备用公共广播系统的功率放大器应设置备份功率放大器,功率放大器在工作功率放大器发生故障时能自动或手动投入使用。

用于重要广播的功率放大器(如火灾事故广播的功率放大器)其备用功率放大器,应能在工作放大器发生故障时立即自动投入使用。

备用功率放大器的数量应根据重要广播负载的容量确定。

(6)扬声器的设置·在办公室、生活间、更衣室等处设置3W扬声器箱。

·楼层走廊一般采用吸顶式扬声器,扬声器的间距按层高(吊顶高度)的2.5倍左右考虑。

选用3-5W吸顶扬声器。

·门厅、一般会议室、餐厅、商场、娱乐场所等处宜装3-6W的扬声器箱。

·客房床头控制柜选用1W-2W扬声器。

公共广播及背景音乐系统

公共广播及背景音乐系统

公共广播及背景音乐系统1系统概述背景音乐系统平时为酒店提供轻松和谐氛围的背景音乐或特定区域的寻呼广播,发生火灾时与消防系统联动,自动触发广播主机发出报警声,引导人群安全疏散。

2系统组成公共广播系统主要由音源、信号处理、功放,末端扬声器、传输网络组成。

系统结构图如下:音源部分:DVD/MP3/调谐一体播放器、呼叫站、分区呼叫话筒。

信号处理部分:网络控制器功放部分:根据现场实际扬声器数量及分区进行配置。

末端扬声器:壁挂扬声器、吸顶扬声器等。

本系统在酒店消防控制室设置网络控制器、音源设备、数字功放等,音源的音频信号送入网络控制器中进行信号的分区处理,再输入到功放进行功率的放大,最后70/100V定压输出到分区广播终端。

系统可以在不同分区中播放不同音源,可以做到远程分区寻呼广播达到背景音乐的实现。

办公室、会议室音量都可以通过音控器调节,并具有分区定时播放节目,可以做到对外置音源的CD 卡座或收音节目定时编程,以方便日常特殊管理和服务。

主机可以定时控制所有周边设备定时开关机,真正做到24小时无人值守。

3系统设计理念及方案1)大堂音视频系统包括背景音乐系统,由中央音乐系统提供背景音源。

在前台柜台处应装有本地通道&音量控制面板。

配置天花扬声器供中央背景音乐系统(BGM)播放之音源,喇叭固定安装并可提供良好音响效果。

可通过键盘控制器选择不同音源(中央背景音乐各频道或本地音源)并调节音量。

2)大堂吧配置天花扬声器供中央背景音乐系统(BGM)播放之音源,喇叭固定安装并可提供良好音响效果。

紧急寻呼系统与会议室扩声系统连接,紧急情况时,扩声系统扬声器哑音,通过寻呼系统喇叭发布紧急通告。

除可播放酒店中央背景音乐系统外亦可播放本地音源系统,提供MP3/DVD/CD作为本地音源, 可通过键盘控制器选择。

不同音源(中央背景音乐各频道或本地音源)并调节音量。

功放、数字处理器、本地音源安装于AV 机柜内, 安装位置(待定)。

湖山智能广播系统设计说明

湖山智能广播系统设计说明

1、系统方案规划设计说明根据学校规划设计的具体情况,我们设计了一套音频信号集中控制传输,可靠实用的背景音乐、公共(紧急)广播系统。

下面将对其相应方案详细的说明:由于该学校建筑面积较大,为方便广播,所以广播系统要分成多个分区,以便在不同情况下可以进行分区广播或分区寻呼。

根据学校对公共广播的要求,我们以功能需要为标准分区如下:1、教学大楼教室为一个广播分区2、逸夫楼为一个广播分区3、办公楼和小操场为一个广播分区4、大操场为一个广播分区5、食堂为一个广播分区综上所述,将学校共分为5个公共广播分区2、扬声器设置本系统扬声器配置如下: 扬声器分布列表3、音源部分设置音源是指声音的来源,即声音来自何方。

它主要是把声音完全准确的表现出来。

音源设备配置表4、功率放大器设置广播功放不同于HI-FI功放。

其最主要的特征是具有70V和100V恒压输出端子。

这是由于广播线路通常都相当长,须用髙压传输才能减小线路损耗。

广播功放的最重要指标是额定输出功率。

应选用多大的额定输出功率,须视广播扬声器的总功率而定。

对于广播系统来说,只要广播扬声器的总功率小于或等于功放的额定功率,而且电压参数相同,即可随意配接,但考虑到线路损耗、老化等因素,应适当留有功率余量。

按照'规'的要求,功放设备的容量(相当于额定输出功率)一般应按下式计算:P = Ki ・ K2 ・ SPoP —功放设备输出总电功率(W)Po 一每一分路(相当于分区)同时广播时最大电功率Po = K5・ PiR —第i分区扬声器额定容量Ki 一第i分区同时需要系数:服务性广播客房节目,取0.2-0. 4背景音乐系统,取0. 5-0. 6业务性广播,取0. 7-0. 8火灾事故广播,取1.0线路衰耗补偿系数:1.26-1.58K2—老化系数:1.2-1.4据此,如果是背景音乐系统,广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。

至于广播功放的其他规格,取决于广播系统的具体结构和投资。

公共广播系统(PublicAddressSystem)

公共广播系统(PublicAddressSystem)

公共广播系统(Public Address System#称PA)这种是有线广播系统,它包括背景音乐和紧急广播功能,通常结合在一起,平时播放背景音乐或其他节目,出现火灾等紧急事故时,转换为报警广播。

广播用的话筒与向公众广播的扬声器一般不处同一房间内,所以没有声反馈的问题,以定压式传输方式为其典型系统。

演出护声系统,这种系统使用专业音响设备,并要求有大功率的扬声器系统和功放,由于传声器与扩声用的扬声器同处于一个厅堂内,故存在声反馈乃至啸叫的问题,且因其距离较短,所以系统一般采用低阻直接传输方式;专用的会议系统,它虽也属扩声系统,但有其特殊要求,如同声传译系统等。

注:讲述公共广播系统与其他类的广播系统的区别,如家庭用的的HI-FI 音响系统,影院的音响系统等等。

它们输出是定阻式,公共广播是定压式广播系统,输出先将要传输的音源信号升压后,然后在终端(放音设备如:喇叭——经变压器降压,再到喇叭放出声音,之所以用升压降目的是为了能够将声音远距离传输,高电压传输损耗小,距离远。

公共广播主要是应用于远距离广播以及背景音乐,它是单声道系统,不考虑立体声,主要应用于公共场合,居民区,学校、宾馆酒店,园林,大型超市,大型广场,。

主要目的是广播以及背景音乐,给周围环境创造一种轻松的氛围,给人心情舒畅,抑制环境噪声,另外,在一些学校等教育部门,公共广播还可以进行学校的教学活动,如:日常广播,课间操,学校广场通知等等一、广播音响系统的组成广播音响系统基本可分四个部分:节目设备、信号的放大和处理设备、传输线路和扬声器系统。

音源设备:通常为CD 机和录音卡座等,此外还有传声器(如话筒,电子乐器)。

信号放大和处理设备:包括调音台、前置放大器、功率放大器和各种控制器及音响加工设备等。

这部分设备的首要任务是信号放大,其次是信号的选择。

传输线路:传输线路虽然简单,但随着系统和传输方式的不同而有不同的要求。

对礼堂、剧场等,由于功率放大器与扬声器的距离不远,一般采用低阻大电流的直接接送方式,传输线要求用专用喇叭线,而对公共广播系统,由于服务区域广,距离长,为了减少传输线路引起的损耗,往往采用高压传输方式,由于传输电流小,故对传输线要求不高。

公共广播系统设计方案

公共广播系统设计方案

公共播送系统设计方案一、公共播送系统说明1.公共播送系统概述:公共播送系统属于扩声音响系统中的一个分支,而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。

所以公共播送系统最终效果涉及合理、正确的电声系统设计和调试,良好的声音传播环境〔建声条件〕和准确的现场调音三者最正确的结合,三者相辅相成缺一不行。

公共播送作为一个系统问题,在系统设计中必需综合考虑上述问题。

在选择性能良的电声设备根底上,通过周密的系统设计,认真的系统调试和良好的建声条件上,达致电声动听、自然的音响效果。

2.播送系统分类:广义的播送系统包含扩声系统和放声系统两大类:1)扩声系统:扬声器与话筒处于同一声场内,存在声反响和房间共振引起的啸叫,失真和振荡现象。

要保证系统稳定和正常运行,最高可用的系统增益比发生声反响自激的临界增益低6dB。

2)放声系统:系统中只有磁带机,光盘机等声源,没有话筒,不存在声反响可能,声反响系数为0,是播送系统一个特例。

公共播送系统按用途可分为以下几类:1)室外播送系统室外播送系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。

它的特点是效劳区域面积大,空间宽广。

背景噪声大;声音传播以直达声为主;要求的声压级高,假设四周有高楼大厦等反射物体,扬声器布局又不尽合理,声波经屡次反射而形成超过50ms 以上的延迟,会引起双重声或多重声,严峻时会消灭回声等问题,影响声音的清楚度和声像定位。

室外系统的音响效果还受气候条件、风向和环境干扰等影响。

2)室内播送系统室内播送系统是应用最广泛的系统,包括各类影剧院、体育场、歌舞厅等。

它的专业性很强,既能非语言扩声、又能供各类文艺演出访用,对音质的要求很高,系统设计不仅要考虑电声技术问题,还要涉及建筑声学问题。

房间的体形等因素对音质有较大影响。

3)公共播送系统公共播送系统为宾馆、商厦、港口、机场、地铁、学校供给背景音乐和播送节目。

近几年来,公共播送系统还兼做紧急播送,可与消防报警系统联动。

公共广播系统由哪些部分组成

公共广播系统由哪些部分组成

公共广播系统由哪些部分组成
不管哪一种公共广播系统,基本都分为六个部分:节目设备音源、音源选择分配、信号放大处理、区域选择、传输线路、音量调节和终端扬声器。

节目源设备(音源):MP3播放器、CD、DVD、收音头、双卡座等都可作为音源设备,此外还有传声器、电子乐器等。

主要是提供系统的背景音乐。

音源选择分配:前置放大器。

这部分是整个广播系统的“控制中心”。

主要音源的切换,不同音频信号的处理,此外还担负音量和音响效果进行各种调整和控制。

信号放大处理:功率放大器。

主要是把前级送来的音频信号进行放大,再通过传输线路去推动扬声器发声。

区域选择:分区选择器/矩阵器。

在系统中负责选区或全区,开启或关闭某个区域的广播。

传输线路:公共广播线材通常使用RVV2*1.5mm2 RVVP2*1.5mm2等屏蔽音频线,由于服务区域广、距离长,为了减少传输线路引起的损耗,音频信号往往采用高电压(100V)传输方式
音量调节:音调器。

调节选定的区域中音量,并具有消防强切功能。

终端扬声器:扬声器吸顶(天花)系列、壁挂系列、吊球系列、室外防雨声柱系列、号角系列、草坪音箱系列等。

是系统中不可缺少的设备主要作用是还原自然声音。

扬声器的总功率要和整个系统中功放的功率相匹配(一般要求功放功率有15%的余量),同时其位置的选择也要切合实际。

选用功放功率≥音响数量*音响功率*1.5倍线路损耗。
