SK-2型双块式轨枕制造技术
SK-2轨枕成品检验制度
XXXXXXXXXXXXXXX双块式轨枕预制场双块式轨枕成品检验制度编制：审核：审批：二年月双块式轨枕成品检验制度第一条每个作业班开始作业前，由试验室负责检测同条件养护的轨枕强度，如强度达到40Mpa，则允许轨枕脱模，否则应适当延当蒸汽养护时间，直至满足脱模强度要求为止。
第二条轨枕脱模后，由质检室严格按照《客运专线铁路双块式无碴轨道双块式混凝土轨枕暂行技术条件》要求检测，检测内容为双块式轨枕外观质量和各部位尺寸。
当原材料、生产工艺变化时，增加检验批次。
具体质量要求如下：1 质量要求1.1 外观质量：1.1.1轨枕上表面要求光滑平整，不允许有长度大于15mm或深度大于5mm的气孔、粘皮、蜂窝麻面等缺陷。
1.1.2其余表面不允许有长度大于30mm或深度大于10mm的干灰堆垒和夹杂物。
1.1.3表面不得有可见裂缝。
1.1.4上部圆角应光滑平整，不允许出现大于15mm×15mm×5mm 棱角破损或掉角,，对于不超过此要求的掉角或破损应进行修补。
1.2双块式轨枕的外形尺寸和外观质量1.2.1双块式轨枕的外形尺寸和外观质量应符合表1的规定。
表1 双块式轨枕外形尺寸偏差和外观质量要求1.2.2混凝土抗压强强度应符合设计要求。
1.2.3 混凝土抗冻性指标应满足D300的要求。
1.2.4 混凝土的电通量应小于1000℃。
1.2.5 混凝土内总碱含量不应超过3.5kg/ m3。
当骨料具有潜在碱活性时，总碱含量不应超过3.0kg/ m3。
混凝土中氯离子总含量不应超过胶凝材料总量的0.01%。
1.2.6 预埋套管抗拔力应满足《客运专线扣件系统暂行技术条件》（铁科技函[2006]248号）的相关要求，试验后其周围没有可见裂纹，允许有少量砂浆氯离。
1.3 轨下截面静载抗裂强度检验值为90kN。
1.4 预埋套管抗拔力不得小于60kN。
2 技术要求2.1 双块式轨枕应按正式批准的设计图纸和技术条件制造。
2.2 双块式轨枕应工厂化生产。

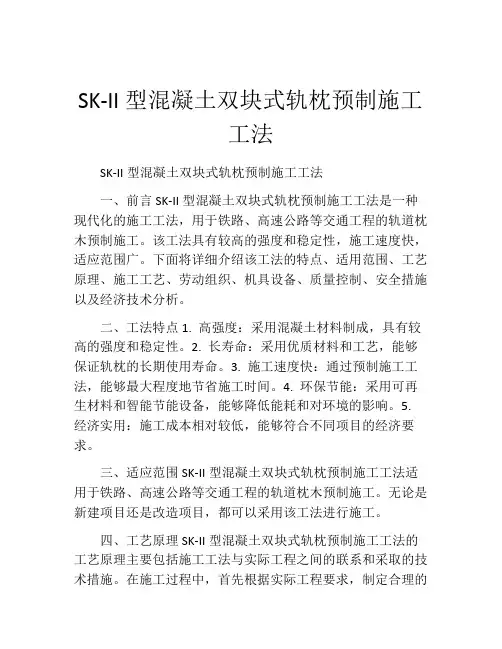

SK-II型混凝土双块式轨枕预制施工工法
SK-II型混凝土双块式轨枕预制施工工法SK-II型混凝土双块式轨枕预制施工工法一、前言SK-II型混凝土双块式轨枕预制施工工法是一种现代化的施工工法，用于铁路、高速公路等交通工程的轨道枕木预制施工。
该工法具有较高的强度和稳定性，施工速度快，适应范围广。
下面将详细介绍该工法的特点、适用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。
二、工法特点1. 高强度：采用混凝土材料制成，具有较高的强度和稳定性。
2. 长寿命：采用优质材料和工艺，能够保证轨枕的长期使用寿命。
3. 施工速度快：通过预制施工工法，能够最大程度地节省施工时间。
4. 环保节能：采用可再生材料和智能节能设备，能够降低能耗和对环境的影响。
5. 经济实用：施工成本相对较低，能够符合不同项目的经济要求。
三、适应范围SK-II型混凝土双块式轨枕预制施工工法适用于铁路、高速公路等交通工程的轨道枕木预制施工。
无论是新建项目还是改造项目，都可以采用该工法进行施工。
四、工艺原理SK-II型混凝土双块式轨枕预制施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。
在施工过程中，首先根据实际工程要求，制定合理的施工工艺，确定施工过程中的每个环节和控制点。
然后，根据工程要求和施工工艺，采取相应的技术措施，如混凝土浇筑、模具拆除、防水处理等，以确保施工质量达到设计要求。
五、施工工艺SK-II型混凝土双块式轨枕预制施工工法的施工过程主要包括以下几个阶段：1. 准备阶段：包括材料准备、机具设备安装、施工区域清理等。
2. 模具制作：根据设计要求，制作轨枕的模具，并进行检查和调整。
3. 混凝土浇筑：将预先调配好的混凝土倒入模具中，同时进行振捣和抹平。
4. 固化处理：混凝土浇筑完成后，进行固化处理，以确保混凝土的强度和稳定性。
5. 模具拆除：待混凝土固化完成后，拆除模具，以获得成形的轨枕。
6. 后处理：对轨枕进行后续处理，如防水处理、涂漆等，以提高轨枕的耐久性和使用寿命。
(完整版)SK-2型双块式轨枕制造技术.
4
二、 SK-2型双块式轨枕介绍
1、SK-2双块式轨枕外形结构
立面图 平面图 侧面图
SK-2型双块式轨枕具有结构简单、 受力合理、尺寸统一、方便生产、 经久耐用等优点。
5
SK-2型双块式轨枕外形尺寸
轨枕尺寸： 轨距： 混凝土体积： 轨枕重量： 预应力： 配筋： 混凝土等级：
轨枕长 2261mm，宽314mm，高220.5mm。
搅拌供料系统由混凝土搅拌站及供料小车组成； ①混凝土搅拌站采用立式行星强制搅拌机，具有自动计 量、自动检测原材料及混凝土含水率功能，主要完成轨枕预 制所需的混凝土； ②供料小车用于完成搅拌站至布料机构的混凝土物料运 输。
11
2)、布料振动系统 ① 混凝土布料机通过其内配机电控制的螺旋给料器向钢
模完成布料作业。
18
2、钢筋生产车间主要设备 钢筋生产车间设备主要由三部分组成 ：冷轧生产线、钢筋
桁架生产线、数控弯箍机。
1）冷轧带肋钢筋生产线 用于原材料的加工，将φ13、φ11、 φ8的Q235光圆盘条钢 筋分别冷轧成φ12、φ10、 φ7的CRB550冷轧钢筋。
数控冷轧带肋钢筋生产线实物示意图
19
（2）钢筋桁架焊接生产线 钢筋桁架焊接生产线用于生产轨枕桁架，集放线、矫直、
混凝土高度要求到模具确定的上部边缘处，在 振动过程中用铁锹取出多余混凝土，使用金属盖板存 放，在振动过程中注意检查混凝土的密实情况，观察 轨枕厚度是否合适。
33
用测距规检查混凝土和桁架钢筋之间的间距，以 保证轨枕各断面厚度满足公差要求。灌注、振动成型 工序须严格控制，同时必须保证振动时间（最佳振动 方式和时间通过试生产确定），操作人员应做好质量 记录。
直 行 运 模 辊 道

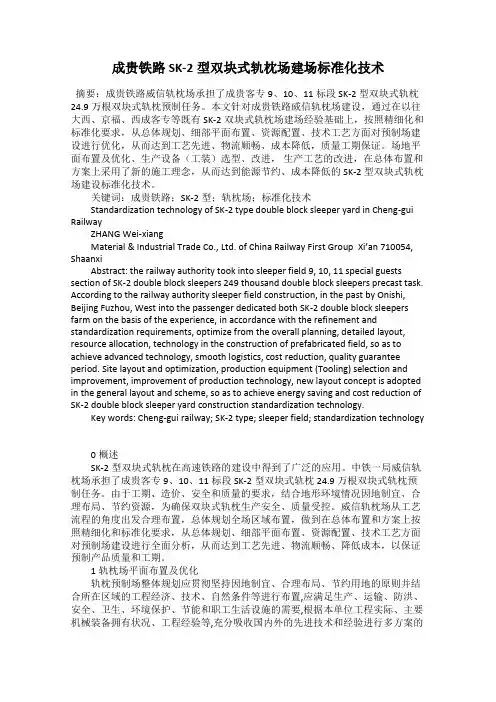

成贵铁路SK-2型双块式轨枕场建场标准化技术
成贵铁路SK-2型双块式轨枕场建场标准化技术摘要：成贵铁路威信轨枕场承担了成贵客专9、10、11标段SK-2型双块式轨枕24.9万根双块式轨枕预制任务。
本文针对成贵铁路威信轨枕场建设，通过在以往大西、京福、西成客专等既有SK-2双块式轨枕场建场经验基础上，按照精细化和标准化要求，从总体规划、细部平面布置、资源配置、技术工艺方面对预制场建设进行优化，从而达到工艺先进、物流顺畅、成本降低，质量工期保证。
场地平面布置及优化、生产设备（工装）选型、改进，生产工艺的改进，在总体布置和方案上采用了新的施工理念，从而达到能源节约、成本降低的SK-2型双块式轨枕场建设标准化技术。
关键词：成贵铁路；SK-2型；轨枕场；标准化技术Standardization technology of SK-2 type double block sleeper yard in Cheng-gui RailwayZHANG Wei-xiangMaterial & Industrial Trade Co., Ltd. of China Railway First Group Xi’an 710054, ShaanxiAbstract: the railway authority took into sleeper field 9, 10, 11 special guests section of SK-2 double block sleepers 249 thousand double block sleepers precast task. According to the railway authority sleeper field construction, in the past by Onishi, Beijing Fuzhou, West into the passenger dedicated both SK-2 double block sleepers farm on the basis of the experience, in accordance with the refinement and standardization requirements, optimize from the overall planning, detailed layout, resource allocation, technology in the construction of prefabricated field, so as to achieve advanced technology, smooth logistics, cost reduction, quality guarantee period. Site layout and optimization, production equipment (Tooling) selection and improvement, improvement of production technology, new layout concept is adopted in the general layout and scheme, so as to achieve energy saving and cost reduction of SK-2 double block sleeper yard construction standardization technology.Key words: Cheng-gui railway; SK-2 type; sleeper field; standardization technology0概述SK-2型双块式轨枕在高速铁路的建设中得到了广泛的应用。
SK-2型双块式轨枕蒸养施工技术
SK-2型双块式轨枕蒸养施工技术摘要: 该文简要论述了CRTSⅠ型无砟轨道SK-2型双块式轨枕蒸汽养护工艺，并结合贺州轨枕场实际情况提出了确保双块式轨枕养护质量的有效措施，从而使得双块式轨枕混凝土养护工艺有创新、成本有降低、质量达可控。
关键词：双块式轨枕蒸汽养护施工工艺1.工程概况贺州轨枕场主要承担新建贵阳至广州铁路DK523+201.143～DK628+043.265段共427180根CRTSⅠ型无砟轨道SK-2型双块式轨枕（以下简称双块式轨枕）的生产任务。
由于工期紧、任务重，双块式轨枕的养护必须采取蒸汽养护工艺，双块式轨枕通过蒸汽养护可以迅速的提高混凝土早期强度并防止表面收缩裂纹的产生，从而使双块式轨枕能够尽早拆模，减小模板的周转周期，为双块式轨枕的工厂化流水线生产创造有利条件。
2.技术要求双块式轨枕采用蒸汽养护时，养护分为静置、升温、恒温、降温四个阶段。
混凝土浇筑后在5―30℃的环境中静置2h―3h后方可升温；升温速度不得大于15℃/小时，恒温时轨枕芯部温度不得超过55℃；降温速度不得大于15℃/h，脱模时环境温度与轨枕表层温度之差不得大于15℃。
脱模强度大于40MPa。
3.蒸养系统组成蒸气养护系统主要由供热系统、养护罩系统和自动控制系统三部分组成。
供热系统由锅炉、蒸养管道和电磁阀门等组成。
养护罩系统主要为养护通道。
控制系统由工控机、温度传感器、控制软件等组成。
3.1 蒸养通道的设计混凝土浇筑完成后进入养护通道依次通过不同的温度场达到脱模强度。
轨枕生产线生产能力、混凝土配合比设计和脱模强度决定了养护通道的大小，在考虑不利因素影响下，养护通道设计成可一次性容纳180模轨枕的养护量（单垛5层），即养护通道长33m、宽7.8m、高3m，满足日最大生产1440根轨枕的要求，详见下图。
图1SK-2型双块式轨枕养护通道分区布置图3.2 温度监控系统智能化养护通道内的三个温度区的温度控制由一台PLC机完成，系统由两个子系统构成，两个子系统相互独立，形成了蒸养控制系统的冗余结构，保证了系统的安全。
双块式轨枕搬运、存储的技术要求
每根轨枕外形尺寸：2400mm（长）×220（高）×314mm（宽） 每根轨枕重量：225㎏
承轨台中部距钳口最高端距离：53mm
双块枕的外形尺寸和钢筋要求
从技术条件对双块枕 的外形尺寸要求来看， 双块枕的精度较高， 两承轨面相对扭曲要 求不超过1mm，如果在 存放过程中稍加不注 意，就有可能造成轨 枕的超差。
5.4在工作区域应限速行驶，一般不 大于10km/h。
5.5机械设备操作人员必须有相应资 格。
六、工作程序
6.1 提出轨枕用料计划 所需轨枕由施工标段工程部向 轨枕场工程部提出轨枕使用计划， 提报计划时应按照每天枕场最大运 输量300根考虑安排。枕场接到通知 后应尽快安排车队将轨枕运抵施工 标段指定地点，运输过程中应根据 道路情况进行轨枕相关的保护，避 免运输过程损坏、碰撞等影响轨枕 质量。 6.2 轨枕的运送 轨枕层间用 60mm × 60mm 方木支 撑，枕木垛应稳定牢固。使用卡车 运送轨枕，汽车吊或龙门吊等卸载 轨枕。
二、存储场地的要求
2.1技术条件对存储场地和后期防护的要求。
2.2存储场地的具体要求
2.2.1双块枕储存可采用平整地面夯 实后制作条形基础地基承载力不得 低于200KPa以上，底座宽度不得少 于 300mm ， 高 度 尺 寸 距 地 面 宜 在 150mm （ 最 终 ） 以 上 ， 中 心 间 距 1.4米。以不发生基础沉降为标准。 最后将存放场地全部硬化处理，注 意设置坡度，要排水顺畅，不得积 水。 2.2.2也可在经过处理的混凝土地面 上，直接放置，放置时轨枕与地面 之间也要使用硬质方木隔开。
。
b、汽车吊和龙门吊搬运 采用汽车吊和龙门吊进行轨枕搬运 时，应使用专用吊具或吊索，但都 要执行“十不吊”的要求和设备的 安全操作规程。
双块式轨枕施工技术 -讲解
S
K
-
2
型
双
块
式
轨
枕
施
工
技
术
三、轨枕场总体建设
3.2 主要功能区建设
3、混凝土浇筑采用特制布料机供料，依靠混凝土供料小车由搅 拌站运输到布料机上，混凝土采用变频底振工艺，每个台位设置4个， 共2个台位。 4、每条生产线设置1个成品检测区，用于成品检查、标识等。 双块式轨枕经翻转设施脱模并输送至链式传送机上，检查合格并标 识完毕，安装防尘盖，成品通过叉车堆放到露天存放区。
中铁二十二局集团有限公司沪昆客专盘县轨枕场
S
K
-
2
型
双
块
式
轨
枕
施
工
技
术
三、轨枕场总体建设
3.2 主要功能区建设
3.2.2钢筋加工区 钢筋加工生产线采用自动流水线加工，生产所有轨枕所需要的 钢筋，包括钢筋冷轧、箍筋制作、桁架焊接、原材料及成品存放区。 桁架由3t的叉车运至存放区，通过叉车将箍筋及桁架运输至轨枕配件 安装平台。钢筋加工生产线配备有冷轧带肋钢筋生产线设备、钢筋桁 架生产线设备、数控弯箍机等。钢筋加工车间厂房内预留6m宽的纵 向通道，方便原材料进场。
中铁二十二局集团有限公司沪昆客专盘县轨枕场
S
K
-
2
型
双
块
式
轨Байду номын сангаас
枕
施
工
技
术
三、轨枕场总体建设
3.2 主要功能区建设
3.2.2 钢筋加工区 （图 1 ）
中铁二十二局集团有限公司沪昆客专盘县轨枕场
S
K
-
2
型
双
块
浅谈铁路CRTSⅠ双块式无砟轨道轨枕预制
浅谈铁路CRTSⅠ双块式无砟轨道轨枕预制摘要:文章就SK-2型双块式轨枕在国内首条环形生产线的制造,介绍了制枕总体方案的设计,对主要制枕工序的设备功能和工艺设计等关键技术进行了较详细的阐述,可供类似工程参考和借鉴。
关键词:无砟轨道,双块式轨枕,环形生产线,工艺流程近40年来,高速铁路先行发展的国家大力开发以混凝土或沥青混合料等取代道砟道床的各类新型无砟轨道,旨在提高轨道的稳定性、平顺性,大幅减少维修工作量。
在新建高速铁路干线大量铺设应用中,取得了很好的技术经济效果。
通过开展对国外双块式无砟轨道施工技术及施工设备的引进、消化、吸收及技术再创新工作,基本掌握了双块式无砟轨道轨枕制造、铺设施工关键技术,并开展了无砟轨道施工设备国产化技术研究。
为尽快打造出我国自己的品牌,在充分消化吸收了我国已引进的双块式轨枕生产线技术的基础上,依靠国内的研发力量,对铁路双块式轨枕预制工艺及设备进行开发创新,使双块式轨枕预制工艺及设备研制在国内实现国产化。
下面简要介绍铁路CRTS Ⅰ型双块式无砟轨道轨枕预制生产线组成、工艺流程。
1 总体方案设计中铁隧道集团二处整体道床施工项目部承担了龙厦客运专线象山隧道CRTS Ⅰ型双块式无砟轨道SK-2型双块式混凝土轨枕的生产任务,采用环形生产线进行轨枕的工厂化制造,以保证轨枕的制造质量与精度,提高生产效率。
生产组织按每天循环设计作业,流水生产节拍不大于5min,模具设计为4×1形式(即:4根轨枕在一个模型中,外层采用框架钢结构形式)。
生产能力在每天800根左右。
1.1 总体平面布置环形生产线生产车间设计尺寸为:长60m×宽20m×高8m(见图1),全部置于钢结构彩钢房屋内,在车间的长尺寸方向的一侧有一个口,用于混凝土的进料方向;在车间的短尺寸方向上,一端为用于工作人员进出车间和轨枕运出车间的大门,便于将加工好的钢筋桁架运送至安装钢筋桁架的工位,一端为方便工作人员出入车间。
SK-2型双块式轨枕制造工艺
14
脱模台升降行程可达160mm， 其上安装有轨枕保护设 施，可以有效的保证轨枕在脱模的过程中不受到损伤，避免 单侧脱落时不扭曲钢筋。 轨枕托架上设有8组感应开关，确保轨枕全部脱落后方 可进行下一个动作。
15
翻转脱模机
5)、模具返回系统 钢模返回系统由15组输送辊道和横向运模小车组成，其 中有两组输送辊道具有倾翻功能， 分别用于钢模清理和喷涂 脱模剂工序，在后几组输送辊道上完成套管、螺旋筋、箍筋、 桁架等安装工序。在钢模输送辊道终端设置横向运模小车， 用于将回送的钢模分配到布料振动工位，运模小车设有保护 机构，如遇障碍物整条生产线停止工作，以避免人员受伤及 其他意外。
7
SK-2型双块式轨枕生产工艺布置图
定量 供给 装置 混凝土布料机 运模小车返回 辊道 传送 振动台 吊装 设备 振动台 养护室
两个养护通道
码放 设备
吊装 设备
待用 辊道
直 行 运 模 辊 道
脱模机 环形系统 内的模具 缓冲器 脱 模 后 的 模 具
桁架钢筋 和夹子
套管和异形钢筋等
双块式轨枕搬运、存储的技术要求
右图所用的专用吊具适用 于不大于四层的轨枕整层轨枕吊 运。 起吊时精轧螺纹钢（直径不 得小于 40mm ，）需全部穿入轨枕 桁架钢筋波纹筋内，两端对称， 起吊时注意钢丝绳距螺纹钢端部 不小于 60mm 。以防松脱，起吊过 程中，需两人异侧同时看护。
SK-2型双块式混凝土轨枕 搬运、存储的技术要求
汝州郑铁三佳水泥制品有限公司 2017年5月 杨少阳
目
一、双块枕的参数 二、存储场地的要求
录
ห้องสมุดไป่ตู้
三、存储的注意事项和技术要求
四、搬运吊装的注意事项和技术要求
五、施工安全与劳动保护
六、工作程序
一、双块式轨枕的参数：
双块式轨枕是由两榀桁架钢筋连接两个带有承轨台的普通钢筋混凝土块的轨 道支撑结构。
b、 吊钩 若需对单根双块式轨枕进行搬 运时可使用吊钩，所选的吊钩为双S 形，弯钩需要有一定的长度，防止 在起吊过程中松脱。起吊时两人同 时操作，用四根等长钢丝绳挂住四 个尺寸一致的弯钩的一端，弯钩的 另一端钩住桁架上旋钢筋。这样双 块枕就很稳定，不会发生摇摆。
双块枕的提升可采用叉车、 汽车吊、龙门吊车等。
6.3 轨枕的接收 在轨枕卸车前，质检人员应 按照 TB/T3397 的要求对轨枕进行 检测，如果轨枕垛中有若干轨枕 不合格，应通知轨枕场进行处理 。
6.4 轨枕的现场堆放 经验收合格后方可卸载轨枕 垛。存放和搬运应符合以上标准 要求。
a、叉车搬运
▲ 必须确保叉车的叉车臂完全支 撑整垛双块枕的宽度和长度。轨枕 垛的横向中心线和叉车双臂的中心 线要重合。 ▲ 双块枕的最大层数取决于叉车 的起重量，但最大层数不得超过4层 。搬运过程中，必须保证每堆的稳 定性。 ▲ 为了避免叉车臂尖端引起混凝 土的剥落或者其他损坏，宜用木板 把叉车臂的垂直部分覆盖起来。 ▲ 叉车的行进过程必须要确保双 块枕不会受到颠簸，并仍然在它们 前方位置保持稳固。
双块式轨枕预制环形生产配套设备及技术探讨
机构如图5 所示。
图 4 运模小车
图 5 钢丝绳牵引机构
每条养护通道有一套液压顶推装置和2 根导轨。每个泵 站可最多向3 套液压顶推装置提供动力。构件浇筑完成后， 将模型堆放在运输小车上，达 到 6 层后即可通过控制液压缸 系统将小车拖运至静停区。小车的起止位置均安装感应器， 感应器将相应的信号传送至P L C 控制系统以自动控制启停， 而 不 需 要 人 工 控 制 。 到 达 养 护 区 域 后 ，采用养护温 控 系 统 对 轨枕进行养护。
凝 土 浇 筑 、混凝土振捣、构件养护、构件脱模。该生产线每
个 轮 班 安 排 25 ~ 3 0 个 工 人 ，尽可能最快地完成轨枕加工。 整个生产线的示意图如图1 所 示 ，包括七个系统，分别为混
图 2 轨枕模具
2.2 混凝土布料与振实
凝 土 搅 拌 系 统 、混 凝 土 浇 筑 系 统 、混 凝 土 养 护 系 统 、构件翻
养护温控系统包括电气控制系统(中央控制器、控 制 柜 ）、 温度传感器等部分。采用蒸汽养护法对轨枕构件进行养护， 养 护 过程包括4 个阶段，分别为静停、升 温 、恒 溫 、降温。 混 凝 土 浇 筑 完 成 后 ，需 要 在 5 ~ 3 0 1 环 境 下 静 停 2 ~ 3h , 方可进行升温。升温过程中，升温速率控制在15<C /h 以内； 在恒温阶段，枕芯处温度应小于55=C 。在降温阶段，降速率 应 控 制 在 B t /h 以内。蒸汽养护结束时，轨枕表面溫度与 环境温度差控制在15尤以内方可。
2 双块式轨枕环形生产线系统及组成
双 块 式 轨 枕 生 产 线所采用的模板为4 x 1 短 模 ，通过将
生 产 线 形 成 环 形 ，以 便 进 行 流 水 加 工 。采 用 双 通 道 连 续 养 护
浅论SK-2型双块式混凝土轨枕生产工艺
浅论SK-2型双块式混凝土轨枕生产工艺摘要：SK-2型双块式混凝土轨枕在当前高速铁路建设中的应用充分满足了当前工程现代化建设需求，符合当前高速铁路工程建设质量提升要求，有效控制了成本投入，促进铁路工程施工效率提升。
混凝土轨枕施工技术作为一种全新使用的技术，将其运用于高速铁路工程中具有非常必要的现实意义。
文章对混凝土轨枕生产工艺进行了研究分析，以供参考。
关键词：混凝土轨枕；轨枕；工艺前言当前我国城市建设发展迅速，与之配套的铁路建设事业也在蓬勃发展阶段，在此情况下，重视混凝土轨枕的相关生产工艺有利于提升混凝土轨枕生产的使用持久性，并且有利于延长混凝土轨枕有效使用年限，可见其对促进铁路事业的发展有重要意义。
1传统混凝土轨枕生产工艺的特点流水机组法是我国传统预应力混凝土生产工艺方法，利用过桥式吊车在生产线各个工位移动生产模具，并将专用设备设置到工位之上，通过各种生产工艺流程将原材料生产为混凝土轨枕。
在生产工序数量上，混凝土轨枕的生产工序至少有十道，但倘若所有模具的移动过程都采用过桥式吊车，那么无论从操作安全还是生产效率方面考虑都是存在一定影响的。
基于此，我国逐渐用辊道传送替代过桥式吊车，但用于设备检修过程和模具养护过程的还是多以桥式吊车为主，优化和改善之后的混凝土轨枕也有着新的名字——混凝土流水机组-传送法。
流水机组-传送法主要是以轨枕生产工艺为根据，按照生产过程顺序对钢模进行组合，并且一次性通过各工位，这就是混凝土轨枕生产的整个过程。
换言之，从生产周期上看，混凝土轨枕在本质上也代表了钢模实际的周转期。
我国混凝土轨枕流水机组-传送法，在现阶段所具备的工艺特点可从这几个方面得到体现：①主要采用的是2×4或是1×4联的组合钢模，混凝土轨枕一次成型的轨枕数量为8根或4根，这既是对钢材料消耗量的节省，同时也促进了轨枕生产效率的提升。
②为了确保2×4或是1×4联的组合钢模能够达到最佳的适应性，在使用上一般选用的是2×4联台式振动台，将单元台面布置到每一对并列轨枕上，并将升降辊道设置上台面和台面之间，这对于轨枕模具流水线的顺利传送无疑有着积极的促进作用。
SK-2
Ｓ Ｋ － ２ 型双块式轨枕 自动喷涂脱模剂装置的设计与应用
周 永 明
（ 中铁 十七 局 集 团第 三 工 程 有 限 公 司 ， 河北 石家庄 ０ ５ ０ ０ ８ １ ）
摘
要： Ｓ Ｋ 一 ２型 双 块 式 轨 枕 生 产 过 程 中 须 喷 涂 脱 模 剂 ， 采用 人工 喷涂污染 环境 、 效率较 低 ， 难 以 满 足 实 际 需
要 。针 对 于此 研 发 了 自动喷 涂 脱 模 剂装 置 ， 主要 由机 架 、 喷枪 、 管 路 和联 动 机 构 组 成 。喷 涂 装 置 上 制作 旋 转 机 械 开关 ， 钢 模 型 通 过 辊道 时 触 动 开关 ， 继 而 打开 喷 枪 ； 模 型 通 过后 机 械 开关 归零 位 ， 喷枪 关 闭 ， 达 到 自动喷 涂 脱 模 剂 效 果 。对 其结 构 形 式 进 行 了详 细 介 绍 ， 并 对该 装 置 优 点 及 效 益进 行 了探 讨 ， 对 同 类工 程 具 有 一 定 的参 考 价值 。 关键 词 ： 双块式轨枕 ； 脱 模剂 ； 自动 喷涂 ； 机架 ； 喷枪 ； 联 动 机 构
支撑件 向后 旋转 ， 进 而推 动 弹簧 向上移 动 ， 联动杆向
上平 移 ， 此时联 动 杆 即带 动 ４个 喷 枪 的 开关 开始 喷 涂作业 ， ４块 模板 喷涂 效果 一致 ； 当模 板 离 开 喷涂 装
置时 ， 联 动开关 脱 离模板 ， 偏 摆件 、 弹簧 、 联 动杆 分别 复位 ， 喷 枪开关 复 位 ， 停 止喷 涂脱 模剂 。在 模板 喷涂 脱模 剂过 程 中 ， 由于模板 上存 在很 多残 余砼 ， 导 致模 板接 触偏 摆件 时会 产 生 冲击 力 ， 此 时 弹 簧还 可 以起
双块式轨枕制造工艺
XXXXX客专双块式轨枕场双块式轨枕制造工艺XXXXXX客运专双块式轨枕预制场1.前言(写一下项目的基本情况)2.生产厂的总体设计方案2.1设计生产能力轨枕生产线以闭环式流水线形式运作，每天2班生产，每轮班35个工人，每班720分钟（含45分钟的设备检修及交接班时间），生产线是按4min/模的生产周期进行的设计，采用双振动工位的交叉式连续生产模式。
一条双振动工位闭环流水线每天的最大产量为：2×（720-45）/4×4=1350根；一年以300天的工作日来计算，生产工期内轨枕场总产量：1350×300=405000根因此整个生产线的工艺设计都是围绕4min/模的生产循环周期来进行设计的。
日生产量可以通过调节模具的数量来实现不同的产量要求，直至达到最高日产量1350根。
2.2总体布置图具体布置详见“双块式轨枕场总体布置图”。
2.3各功能区的设计及说明2.3.1生产区生产区占地m2，由钢筋加工车间、轨枕生产车间和搅拌站组成，其中轨枕生产车间设计尺寸为：长72m×宽21m×高8.5m，车间均采用钢结构彩钢房屋，硬化采用20cm厚C20素混凝土，轨枕生产机走行线地面及振动台基础适当加厚或特殊处理；㈠轨枕生产区轨枕场内的生产区为轨枕制造区，主要设施就是轨枕生产线，以生产轨枕为目的。
按照功能划分，生产线包括：混凝土模板清理站、涂脱模剂站、钢筋网片安装站、钢筋桁架安装站、混凝土浇注与振捣站、蒸养通道、翻—脱模站、轨枕码垛检测站。
按双块式轨枕生产工艺要求，轨枕生产线包含的设备有：钢模型、输送辊道、混凝土布料设备、振动台、养护通道、蒸养运输车、液压顶推、牵引装置、翻转设备、脱模设备、模型清理倾翻台、链式传送机以及钢模吊具和轨枕吊具等。
钢模型采用4×1联短模型式；养护通道具备有自动控温系统来控制养护温度。
双块式轨枕生产生产工艺简述：①钢模清洗站主要作用是采用倾斜辊道将脱模后的钢模倾斜80°，采用专用工具进行钢模型清理，将模型内的混凝土残砟、粘皮等清理干净，对钢模型进行检验。
双块式轨枕生产工艺细则
目录一、总则 (1)二、适用范围 (1)三、编制目的 (2)四、编制依据和引用标准 (2)(一）编制依据 (2)(二）引用标准 (2)五、双块式轨枕的技术要求 (3)(一)结构形式 (3)(二)技术指标 (4)六、双块式轨枕原材料及技术要求 (4)(一)水泥 (4)(二)粗骨料 (5)(三)细骨料 (6)(四)外加剂 (7)(五)掺合料 (8)(六)拌合及养护用水 (9)(七)钢筋原材 (9)(八)冷轧钢筋 (10)(九)低碳冷拔钢丝 (11)(十)预埋套管 (12)(十一)轨枕垫木 (12)七、模具工程 (13)(一)模具设计 (13)(二)模具验收 (13)(三)模具作业流程及检修 (14)八、钢筋工程 (17)(一)准备工作 (17)(二)钢筋施工工艺流程 (18)(三)注意事项 (19)九、混凝土工程 (19)(一)耐久性混凝土技术指标 (19)(二)混凝土的拌制 (20)十、轨枕养护及脱模 (23)(一)混凝土蒸汽养护 (23)(二)轨枕脱模 (24)十一、轨枕检验、修补 (25)(一)轨枕检验 (25)(二)轨枕修补 (28)十二、标识与制造技术证明书 (29)(一)轨枕标识 (29)(二)产品合格证 (29)十三、轨枕的储存、堆放和运输 (29)(一)轨枕的储存、堆放 (29)(二)产品运输 (30)一、总则1、本生产工艺细则适用于SK-2型双块式轨枕预制的原材料检验和各道工序质量的过程指导和控制。
2、双块式轨枕生产质量必须达到设计要求的结构安全、耐久性和使用功能。
3、双块式轨枕生产采用先进、科学的检验检测手段，质量数据必须真实可靠，全面反映产品质量状况。
所用方法和仪器设备符合相关标准的规定，仪器精度满足质量控制要求，质量检验人员必须具有相应的资格。
4、双块式轨枕的各类质量检测报告、检查验收记录和其它技术管理资料，必须按规定及时填写，并且严格履行责任人签字确认制度。
质量验收资料的归档整理符合有关档案的要求。
双块式轨枕生产施工工艺工法
双块式轨枕生产施工工艺工法QB/ZTYJGYGF-GD-0401-2011西宝客专指挥部陈海珍1 前言1.1工艺工法概况本工法根据国家、铁道部现行的技术标准、规范和设计图纸，结合本轨枕场的具体情况制定而成，以满足客运专线铁路双块式无砟轨道CRTS I型（SK-2）双块式混凝土轨枕的预制，指导和明确轨枕预制施工。
1.2工艺原理无砟轨道双块式轨枕的内在质量和外形尺寸上都有非常高的要求，它高精度的制造要求可以保证铺轨时轨距的准确性和轨道系统的可靠性。
本工法采用工厂化生产、流水线作业，蒸养法养护，机械配合移动、模具翻转等工艺。
2 工艺工法特点2.1本工法采用流水线施工，较传统轨枕生产具有质量控制精度高、机械化程度高，施工连续、均衡，紧凑有序的显著特点。
2.2采用整体模具确保轨枕外观尺寸精度高，轨枕外观质量合格率高，流水线作业模具周转频次高，在产量相等的情况下模具投入量少。
2.3采用辊道法生产作业，结构紧凑、自动化程度高，大幅度提高了工效。
3 适用范围本工法适用于CRTSⅠ型（SK-2）双块式混凝土轨枕的生产。
4 主要技术标准《铁路混凝土工程施工质量验收标准》（TB10424）《WJ-8型扣件暂行技术条件》(科技基[2007]207号)《客运专线扣件系统暂行技术条件》(科技基[2006]248号)《客运专线高性能混凝土暂行技术条件》（科技基[2005]101号）《客运专线铁路双块式无砟轨道双块式混凝土轨枕暂行技术条件》(科技基[2008]74号)5施工方法双块式轨枕是利用钢模型在生产流水线辊道上经过模型清理、钢筋加工拼装、预埋件安装、混凝土灌筑、养护及轨枕脱模等工序的施工工艺过程预制而成的。
6工艺流程及操作要点6.1施工工艺流程6.1.1双块式轨枕预制施工工艺流程双块式轨枕预制施工工艺流程见图1。
图1双块式轨枕预制施工工艺流程图6.2操作要点6.2.1钢筋施工1 冷轧带肋钢筋的加工:冷轧钢筋在冷轧之前，根据要轧制的钢筋型号选取对应的热轧圆盘条，同时选取对应的轧辊。
SK-2型双块式轨枕施工工艺控制及智能化研究
SK-2型双块式轨枕施工工艺控制及智能化研究摘要：SK-2型双块式轨枕预制采用4×1短模具环形流水线施工，具有现代化技术程度高、效率高、精度高、变形小等优点，结构布局优势明显。
本文以昌景黄铁路（江西段）鄱阳轨枕厂和广湛铁路阳江轨枕厂为依托，对SK-2型双块式轨枕预制的施工工艺进行总结分析，并就预制过程中关键工序施工质量要点进行深入研究，在保障施工效率的同时，进一步提升预制轨枕的整体质量及智能化水平，推动轨枕生产智能化发展。
关键词：双块式轨枕；施工工艺；质量；智能化1概述目前双块式无砟轨道是国内外高速铁路应用最广泛的无砟轨道结构型式之一，并且正在建设的昌景黄铁路、汕汕铁路、广湛铁路等多个项目仍采用双块式无砟轨道。
在未来，对于双块式轨枕的生产仍有着巨大的市场需求。
传统的轨枕生产方式逐渐暴露出生产环节配合不紧密、人员投入多、劳动强度高、产品质量难以有效保障、过程管理困难等问题[1]。
新时期，随着“智能高铁发展战略”的推出，智能化建造成为了未来的发展趋势[2]，与此同时，对轨枕生产的人员投入、设备自动化程度要求、生产环节的衔接配合等提出了更高的要求。
本文以昌景黄铁路（江西段）鄱阳轨枕厂和广湛铁路（阳江轨枕厂）为依托，通过对现有生产线各项施工工艺、作业方式、作业要求进行深入研究[3]，为推动轨枕生产全过程智能化提供参考。
2应用实例1.昌景黄铁路（江西段）鄱阳轨枕厂：新建南昌经景德镇至黄山铁路（江西段）位于江西省境内，采用SK-2型双块式轨枕，鄱阳轨枕厂负责江西段约58万根的轨枕预制任务，双块式轨枕采用工厂化预制。
2.广湛铁路阳江轨枕厂：新建广州至湛江铁路位于广东省境内，采用SK-2型双块式轨枕，阳江轨枕厂负责全线约116万根的轨枕预制任务，双块式轨枕采用工厂化预制。
3轨枕制造关键技术3.1 轨枕生产主要工艺流程目前，厂内双块式轨枕预制生产工艺主要以自动化控制为主，辅以人工配合，通过环形生产法进行双块式轨枕的生产[4]，主要包括钢筋加工及轨枕环形生产两个工艺环节，其中钢筋加工主要包括桁架筋加工、箍筋加工等工艺，轨枕环形生产主要包括清理模具、喷涂脱模剂、套管安装、钢筋入模、混凝土拌合及浇筑、振捣、轨枕养护、轨枕脱模、成品检测、码垛、轨枕湿养、堆场存放等[5]。
SK-II型混凝土双块式轨枕预制施工工法(2)
SK-II型混凝土双块式轨枕预制施工工法一、前言SK-II型混凝土双块式轨枕预制施工工法是一种先进的轨道建设工法，通过使用预制施工的方式，可以提高施工效率和质量。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便读者对该工法有更全面的了解。
二、工法特点1. 高质量：通过预制工艺，可以控制材料的品质并确保轨枕的一致性和稳定性。
2. 施工效率高：采用装配式施工，速度快，可以节约施工时间。
3. 耐久性强：轨枕采用混凝土材料，具有较长的使用寿命。
4. 适应性广：适用于各类铁路和城市轨道交通线路。
三、适应范围SK-II型混凝土双块式轨枕预制施工工法适用于高速铁路、普速铁路、城市轨道交通等各类轨道线路。
可以在不同地形条件下施工，适应性广泛。
四、工艺原理SK-II型混凝土双块式轨枕预制施工工法基于以下原理：先预制轨枕模具，然后在工地上进行混凝土的浇筑，最后将预制好的轨枕安装到铁路轨道上。
通过采用该工法，可以将轨枕的制作和安装工序分离，提高生产效率和质量。
五、施工工艺1. 预制轨枕模具：根据设计要求，制作轨枕模具。
模具应具有良好的耐磨性和使用寿命。
2. 混凝土浇筑：将混凝土按照一定的配比和标准浇注到轨枕模具中，确保混凝土均匀、致密。
3. 养护：混凝土浇筑完成后，进行养护，以保证混凝土的强度和稳定性。
4. 安装：将预制好的轨枕安装到铁路轨道上，确保轨枕与轨道之间的连接牢固、稳定。
六、劳动组织在施工过程中，需要组织各类技术人员和工人进行施工操作、监督和质量控制。
根据施工进度和需要，合理安排人员的工作，确保施工的连续性和高效性。
七、机具设备该工法所需的机具设备包括轨枕模具、混凝土搅拌车、浇注设备、起重机械等。
这些设备应具有良好的性能和适应性，以满足施工工艺的需求。
八、质量控制为了确保施工过程中的质量达到设计要求，需要进行严格的质量控制。
包括对材料的检测，混凝土的配比和浇筑质量的检查，以及轨道的安装质量的验收等。
浅谈SK-Ⅱ型双块式轨枕施工技术
浅谈SK-Ⅱ型双块式轨枕施工技术发表时间：2016-06-14T11:25:54.560Z 来源：《工程建设标准化》2016年4月总第209期作者：郭艳娜[导读] 多次脱模会造成桁架扭曲和承轨槽位置裂纹。
，为此在轨枕生产前一定要做好模板的清理、喷涂脱模剂等维护保养工作。
郭艳娜（中铁十五局集团都匀桥梁工程有限公司，210031）【摘要】本文对SK-Ⅱ型双块式轨枕生产线布置、原材料要求、生产工艺流程、轨枕检验要求做了简要介绍，并结合生产实际提出了双块式轨枕生产过程中的注意事项。
【关键词】双块式；轨枕；施工；技术1、工程背景中铁十五局集团南京混凝土制品有限公司，位于南京市长江北岸浦口新经济开发区，占地210亩，生产配套设施齐全，拥有18*120m生产厂房和6000平方米成品库，年设计生产能力60万根轨枕，具备生产Ⅲ型无挡肩、Ⅲ型有挡肩、XⅡ型及各型号城市地铁用枕等铁路各型号混凝土轨枕产品。
2015为紧跟铁路发展步伐，紧抓高铁、客专、城际铁路建设机遇，公司对原轨枕生产线进行了改造，使生产线具备了同时生产SK-Ⅱ型双块式轨枕的生产能力。
2、双块式轨枕生产线改造为了降低新增加一条双块式轨枕生产线的成本投入，经对双块式轨枕生产线工艺布置和南京混凝土制品公司原轨枕生产线的对比研究，决定在原生产线的基础上对双块式轨枕生产所要求的混凝土振动台、布料系统、翻模机、脱模台、码垛机、成品辊道进行改造，使改造后的生产线满足同时生产双块式轨枕和普通轨枕、桥枕的要求。
同时按照双块式轨枕桁架生产的要求，在原轨枕钢筋加工车间新增了一套桁架加工设备，以满足生产高精度要求钢筋桁架的需求。
3、双块式轨枕生产工艺SK-Ⅱ型双块式轨枕是钢筋混凝土结构构件，混凝土强度等级要求达到C60以上，混凝土抗冻性需满足F300的要求。
两混凝土枕块用两组桁架连接，轨枕块内设置箍筋，箍筋与钢筋采用固定件定位。
双块式轨枕生产工艺包括：钢筋桁架加工制作，箍筋、固定件和螺旋筋制作，模板清理，桁架及箍筋、螺旋筋的安装，混凝土浇筑及振捣，混凝土轨枕蒸汽养护，脱模，检验，成品堆码，发运出库SK-Ⅱ型双块式轨枕用钢筋包括：两组钢筋桁架、箍筋、箍筋固定件和预埋套管的螺旋筋。
双块式轨枕生产工艺细则
