变压器保护定值整定
变压器保护的整定计算
变压器保护的整定计算变压器保护是保证变压器在正常工作范围内运行的重要技术措施。
其保护功能包括过电流保护、微分保护和过电压保护等。
这些保护功能的整定计算是根据变压器的额定电流、额定电压和变比等参数，通过计算和判断来确定保护装置的整定值。
1.过电流保护计算：过电流保护主要用于保护变压器的绕组和冷却系统。
过电流保护的整定计算主要包括过负荷保护和短路保护两部分。
（1）过负荷保护：过负荷保护计算的整定值通常是根据变压器的额定容量和负荷电流来确定的。
一般来说，过负荷保护的整定值是额定容量的1.2～1.5倍。
（2）短路保护：短路保护的整定值主要由变压器短路电流来决定。
变压器短路电流可以通过计算或测试获得。
短路保护的整定值通常是根据变压器短路电流的大小和保护装置的动作时间来确定的。
保护装置的整定值应使得在变压器出现短路故障时，能够及时切断电路。
2.微分保护计算：微分保护主要用于检测变压器绕组的接线和绝缘状况。
微分保护的整定计算主要有以下几个步骤：（1）计算变压器的额定容量。
（2）确定微分保护的整定倍数，一般常见的整定倍数为0.5～5倍。
（3）计算并检验微分保护的整定电流。
整定电流应能覆盖变压器的额定负荷电流。
3.过电压保护计算：过电压保护主要用于保护变压器绝缘和绝缘油的安全。
过电压保护的整定计算主要有以下几个步骤：（1）计算额定变比，即变压器的额定高压和低压比值。
（2）根据变压器正常工作时的高压和低压电压值，计算过电压保护的整定值。
（3）整定过电压保护的动作时间。
动作时间应能保证在高压或低压过电压发生时，能够及时切断电路。
以上就是变压器保护的整定计算的基本内容。
整定计算的目的是合理地设置保护装置的整定值，使其能够在变压器发生内部或外部故障时及时切断电路，保证设备的安全运行。
在实际工程中，还需要根据具体情况进行调试和调整，以确保变压器保护装置的可靠性和灵敏性。
电力变压器的继电保护整定值计算
电力变压器的继电保护整定值计算电力变压器是电力系统中重要的输配电设备，为了保证变压器运行的安全可靠，需要对其进行继电保护。
继电保护整定值的计算是确定继电器的动作值，以保护变压器免受过电流、短路、过载等故障的影响。
下面将介绍电力变压器继电保护整定值计算的基本方法。
1.过电流保护整定值计算：过电流保护是变压器继电保护中最常用的一种，其作用是对外部短路故障进行保护。
变压器的额定电流和比率电流是过电流保护整定值计算的基本参数。
整定值一般为变压器额定电流的2-3倍。
2.差动保护整定值计算：差动保护是变压器继电保护中最重要的一种，其作用是检测变压器的内部故障，特别是短路故障。
差动保护的整定值计算需要确定变压器的变比、阻抗和定子、励磁等参数，以及差动电流的整定值。
整定值一般为变压器额定电流的20-40倍。
3.温度保护整定值计算：温度保护是变压器继电保护中重要的一种，其作用是对变压器的温度进行监测和保护。
温度保护的整定值计算需要考虑变压器的额定容量、冷却方式、温度上升系数等参数，以及温度传感器的整定值。
4.过载保护整定值计算：过载保护是变压器继电保护中重要的一种，其作用是检测变压器的额定容量是否超过限制。
过载保护的整定值计算需要考虑变压器的额定容量和过载容量系数，以及过载电流的整定值。
5.欠压保护整定值计算：欠压保护是变压器继电保护中一种常用的保护方式，其作用是检测变压器的输电线路是否断开或有其他故障。
欠压保护的整定值计算需要考虑变压器的额定电压和欠压整定比率，以及欠压保护器的整定值。
继电保护整定值的计算需要根据不同的变压器类型、规格和工作条件来确定，利用变压器的参数和额定值作为计算依据，通过合理的整定可以确保变压器在故障和异常情况下能够及时检测和保护，保证变压器的安全运行。
变压器保护定值整定计算方法(一)
变压器保护定值整定计算方法(一)变压器保护定值整定计算介绍变压器是电力系统中重要的设备之一，为了保护变压器的安全运行，需要对其进行定值整定计算。
本文将介绍变压器保护定值整定计算的各种方法。
1. 电压差动保护定值整定计算电压差动保护是变压器保护中常用的一种方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定动作电流比和动作时间限定值。
2. 电流差动保护定值整定计算电流差动保护也是一种常用的变压器保护方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定主保护和备用保护的整定值，确保主保护在母线故障条件下动作。
过电流保护是保护变压器的常用方法之一。
其定值整定计算的步骤如下： - 确定过电流保护的动作特性； - 确定电流变比； - 计算变压器的额定电流； - 确定过电流保护的动作电流和动作时间。
4. 频率保护定值整定计算频率保护是一种对变压器进行保护的重要方法。
其定值整定计算的步骤如下： - 确定频率保护的动作特性； - 确定额定频率和额定电压； - 确定频率保护的动作频率和动作时间。
5. 温度保护定值整定计算温度保护是对变压器温度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定温度保护的动作特性； - 确定变压器的温度上限； - 确定温度保护的动作温度。
结论变压器保护定值整定计算是保证变压器安全运行的重要环节。
不同保护方法需要根据具体情况进行对应的定值整定计算，以确保变压器在故障发生时能够及时切除故障，并保护设备不受损失。
以上介绍了电压差动保护、电流差动保护、过电流保护、频率保护和温度保护等常见的变压器保护方法的定值整定计算步骤，希望对读者有所帮助。
湿度保护是对变压器湿度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定湿度保护的动作特性； - 确定变压器的湿度上限和下限； - 确定湿度保护的动作湿度。
变压器保护定值整定计算方法
变压器保护定值整定计算方法变压器保护定值整定是指根据变压器的特性和工作条件，确定变压器保护装置的参数及动作数值，以确保变压器在正常工作范围内可靠运行，并在故障发生时及时保护变压器，防止设备损坏和事故扩大。
变压器保护的主要目的是保护变压器免受损坏，确保变压器在正常工作条件下稳定运行。
保护定值的整定是指根据变压器的额定参数和工作条件，计算出保护装置的参数设置值，使其在故障发生时能够及时动作，切断故障电路，保护变压器的安全运行。
变压器保护定值整定的计算方法一般包括以下几个步骤：1. 确定变压器的额定参数：包括额定电压、额定容量、额定电流、短路阻抗等。
这些参数是整定保护定值的基础。
2. 确定保护装置的工作原理和保护特性：不同的保护装置有不同的工作原理和保护特性，需要根据具体情况选择合适的保护装置。
3. 计算保护装置的动作时间：根据变压器的额定参数和工作条件，计算出保护装置的动作时间。
动作时间一般包括故障电流动作时间和过流保护动作时间。
4. 故障电流动作时间的计算：故障电流动作时间是指保护装置在故障电流作用下的动作时间。
根据变压器的短路阻抗和故障电流的大小，可以计算出故障电流动作时间。
5. 过流保护动作时间的计算：过流保护动作时间是指保护装置在过流作用下的动作时间。
根据变压器的额定电流和过流保护装置的参数，可以计算出过流保护动作时间。
6. 考虑保护的可靠性和灵敏性：保护定值的整定要考虑保护的可靠性和灵敏性。
保护定值设置过高会导致保护动作不灵敏，保护定值设置过低又会导致误动作。
因此需要综合考虑保护装置的特性和工作条件，进行合理的整定。
以上是变压器保护定值整定的基本计算方法。
在实际应用中，还需要考虑变压器的具体情况和运行条件，以及保护装置的特性和参数设置等因素，进行综合整定。
同时，还需要定期检查和测试保护装置，确保其正常工作和可靠性。
只有通过科学合理的整定，才能有效保护变压器，提高设备的可靠性和运行安全性。

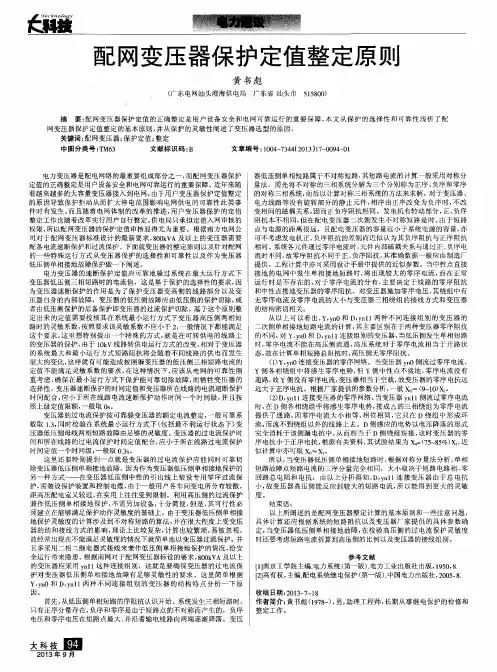

配网变压器保护定值整定原则
黄 书彪
（ 广东 电网汕头澄海供 电局 广东省 汕头市 ５ １ ５ ８ ０ ０ ） 摘 要： 配 网变压器保 护定值 的正确 整定是用户 设备安全和 电网可靠运行 的重要保 障 ， 本 文从保护 的选择 性和可靠 性浅析 了配 网变 压器保护定值整定 的基本 原则， 并从保护 的灵 敏性阐述 了变压器选型 的原因。
Байду номын сангаас
关键词 ： 配网变压器 ； 保护 定值； 整定
中图分 类号 ： Ｔ Ｍ６ ３ 文献标识码 ： Ｂ 文章编号 ： １ ０ ０ ４ — ７ ３ ４ ４ （ ２ ０ １ ３ ） １ ７ — ０ ０ ９ ４ 一 Ｏ １
电力变压器是配电网络 的最重要组成 部分之 一， 而 配网变 压器保 护 定值的正确整定是用户设备安全和电网可靠运行的重要保障。近年来随 着越来越多的大容量变压器 接入到电网， 由于用户变 压器保 护定值整 定 的原因导致保护拒动从而扩 大停 电范围影响 电网供 电的可靠性此类 事 件 时有 发生 ， 而且 随着 电网体制的改革 的推进 ， 用户变压器保护 的定值 整 定工作也随着改革实行用户 自行整定， 供 电局只承担定值入 网审核的 权 限， 所 以配 网变压器的保护定值审核显得尤为重要 。根据南方 电网公 司对于配网变压器标准 设计的最新要求 ， ８ ０ ０ ｋ Ｖ Ａ及 以上的变压器 需要 配 备 电流 速 断 保 护 和 过 流保 护 。下面 就 变 压 器 的整 定 原 则 以及 针 对 配 网 的一些特殊运行方式 从变 压器保护 的选择性和可靠 性 以及作 为变 压器 低压侧单相接地故障保护做 一下阐述 。 电力变压器的速断保护 定值应 可靠地躲过系 统在最大运行 方式下 变压器低压侧三相短路 时的电流值 ，这是基于保护 的选择性的要求 ， 因 为变压器速断保护 的作用是为 了保护变压器变 高侧的线路部 分以及变 压器 自身 的内部故障 ，变压器 的低压侧故障应 由低压侧 的保护切 除， 或 者由低压侧保护 的后备保护即变压器 的过流保护切除。基于这个原则整 定出来的定值需要校 核其在系统最小运行方式 下变压器高压 侧两相短 路时的灵敏系数 ， 按照要求该灵敏 系数不应小于 ２ ， 一般情况下都能满足 这个要求 ， 这里想 特别提 出一个特殊 的方式， 就是在可转供 电的线路上 的变压器 的保护 ， 由于 １ ０ ｋ Ｖ线路转供电运行方式 的改变 ， 相对于变压器 的系统最大和 最小运行方式短路 阻抗将会随着不同线路 的供 电而发 生 很大的变化， 这样 就 有可 能 造 成 按 照躲 变 压器 的 低压 侧 三相 短 路 电 流 的 定值不 能满足 灵敏系数的要求 ， 在这种情况下 ， 应该从 电网的可靠性 侧 重考虑 ， 确 保在最小运行方式 下保护能可靠切除故 障， 而牺 牲变压器 的 选择性。变压器速断保护 的时间定值和变压器所在线路 的电流速断保护 时间配合 ， 应小于所在线路 电流速 断保护动作时 间一个 时间级 ， 并 且按 照上级定值限额， 一般 取 ０ ｓ 。 变压器的过电流保护按可靠躲变压器的额定 电流整定， 一般可靠系 数取 １ ． ３ ， 同时校验 在系统最小运行 方式下 （ 包括最不利运 行状态下） 变 压器低压侧母线两相 短路故障 由足够的灵敏度 。变压器 的过 电流保护时 间和所在线路的过电流保护时间定值配合， 应小于所在线路过电流保护 时间 定 值 一 个 时 间 级 ， 一般取 ０ ． ３ ｓ 。 这里还要特 别提到一点就是变压器 的过 电流保 护应能 同时可 靠切 除变压器低压侧单相接 地故 障。因为作为变压器低压侧单相接地保护的 另一种 方式——在变 压器低压侧 中性 的引出线上装 设专用零序过 流保 护， 需装设保护装置和控制电缆 ， 由于一般用户各车间变 电所分布较散 ， 距高压配 电室又较远 ， 在实用上往往受到 限制 。利用高压侧 的过流保护 兼作低压侧单相接地 保护 ， 不需另加 设备 ， 十分简便 ， 但是 ， 其可行性必 须建立在能够满足保护动作灵敏度 的基础上 。由于变压器低压侧单相接 地保护灵敏度 的计算涉及到不对称短路 的算法 ， 并在很大程度上受变压 器的结和接线方式 的影响 ， 理论上 比较 复杂， 计算也较繁琐 ， 易被忽视 ， 故经 常出现在不能满足灵敏度的情况下就简单地 以变压器过流保护 。 并 且多采用二相二继 电器式接线来兼作低压侧单相接地保护 的情况 ， 给安 全运 行带来 隐患。 根据南网对 于配 网变压器标设的要求， ８ ０ ０ ｋ Ｖ Ａ及 以上 的变压器应采用 ｖ ｎ １ １ 这种连接组别 ，这就是要确保变压器 的过 电流保 护对变压器低 压侧 单相接地故障有足够 灵敏性的要求 。这 里简单根据 Ｙ， ｖ ｎ ０和 Ｄ， ｖ ｎ ｌ １两种不 同连接 组别 的变压器 的 结构特 点分析 一下 原
电力变压器的继电保护整定值计算

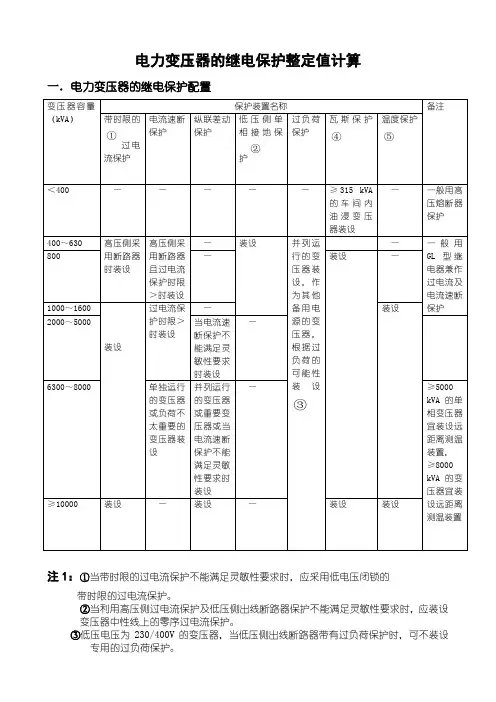

电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。
②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。
③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。
④密闭油浸变压器装设压力保护。
⑤干式变压器均应装设温度保护。
注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。
（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。
（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。
（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。
（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。
（6）对于110kV 级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作 作用于跳闸。
注3：过流保护和速断保护的作用及X 围① 过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备 保护。
它是按照躲过最大负荷电流整定，动作时限按阶段原那么选择。
②速断保护：分为无时限和带时限两种。
a. 无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护X 围不能超出本线路末端，因此只能保护线路的一部分。
b. 带时限电流速断保护装置，当线路采用无时限保护没有保护X 围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护X 围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。
变压器主保护定值整定
电力变压器主保护定值整定计算前言变压器是变电的一个重要部分，包括升压变压器、降压变压器；它的故障会直接导致停电，尤其大型变压器，更会导致大面积停电。
对工业、农业生产造成很大的经济损失，直接影响居民的正常生活。
因此变压器稳定运行是非常重要的。
变压器能否稳定运行，除与变压器本身质量有关外，还与其定值息息相关。
如果定值整定不合理，会造成变压器误动。
下面我就谈谈变压器故障以及其主保护差动、差动速断的整定计算。
一、变压器的故障：各项绕组之间的相间短路油箱内部故障单项绕组部分线匝之间的匝间短路单项绕组或引出线通过外壳发生的单相接地故障引出线的相间短路油箱外部故障绝缘套管闪烁或破坏引出线通过外壳发生的单相接地短路二、变压器不正常工作状态：外部短路或过负荷过电流油箱漏油造成油面降低变压器中性点接地外加电压过高或频率降低过励磁等三、应装设的继电保护装置1、瓦斯保护（反应变压器油箱内部故障和油面降低），容量为800KV A及以上油浸式变压器和容量为400KV A及以上车间内油浸式变压器均应装设瓦斯保护；2、纵联差动保护或电流速断保护（反应变压器绕组和引出线的相间短路，对其中性点直接接地侧绕组和引出线的接地短路以及绕组匝间短路也能起保护作用。
）容量为6300KV A以下并列运行的变压器以及10000KV A以下单独运行的变压器，当后备保护时限大于0.5s时，应装设电流速断保护。
容量为6300KV A及以上、厂用工作变压器和并列运行的变压器、10000KV A及以上厂用备用变压器和单独运行的变压器、以及2000KV A及以上用电流速断保护灵敏性不符合要求的变压器，应装设纵联差动保护。
3、防止励磁涌流影响的方法：二次谐波制动，间断角闭锁，波形对称原理。
大型变压器（500kV及以上）差动保护中防止过励磁影响的方法：五次谐波制动。
四、变压器主保护定值整定计算以下差动保护采用二次谐波制动，以二圈变压器为例,所有计算均为向量和。
变压器保护整定计算
变压器保护整定计算变压器保护整定是确保变压器运行安全和可靠的重要措施之一。
变压器保护的整定计算包括根据变压器的特性和运行情况确定合适的保护装置参数和设置值，以及设置合理的动作时间和动作特性。
一般而言，变压器保护整定计算包括以下几个方面：1. 短路保护整定计算：短路保护主要是针对变压器的内部短路故障。
常用的短路保护装置有差动保护和整流保护。
差动保护的整定计算包括选择差动电流变比、设置过流元件动作时间、最大不平衡电流选择等。
整流保护的整定计算包括设置整流元件的动作电流和动作时间。
2. 过载保护整定计算：过载保护主要是针对长时间过载导致变压器温度升高的保护。
常用的过载保护装置有热继电器和电流限制保护。
过载保护的整定计算包括根据变压器额定容量和温度上升标准，确定过载保护动作电流和动作时间限制。
3. 低压保护整定计算：低压保护主要是针对变压器的低压侧电压异常，如低电压或缺相保护。
常用的低压保护装置有欠压保护和过电压保护。
低压保护的整定计算包括设置欠压保护的动作电压和动作时间，以及过电压保护的动作电压和动作时间。
4. 油温保护整定计算：油温保护主要是监测变压器油温，以防止过高的温度损坏变压器绝缘。
油温保护装置通常根据油温上升速度和最高允许温度来进行整定计算。
以上是一般变压器保护整定计算的主要内容，具体的计算方法和参数设置会根据变压器的类型、额定容量和运行条件等因素而有所不同。
在实际工程中，可以根据国家或地区的标准、规范和经验来进行整定计算，确保变压器保护装置的可靠性和经济性。
另外，为了确保变压器保护整定计算的准确性，通常需要进行现场测试和校核。
这些测试包括差动保护的零序电流测试、过载保护的负荷电流测试、低压保护的检查电压测试、油温保护的油温测试等。
通过测试和校核，可以验证整定计算结果的正确性，并进行必要的调整和修改。
总的来说，变压器保护整定计算是一个相对复杂和专业的工作，需要考虑多个因素和参数，并结合实际情况进行调整和优化。
变压器保护定值整定计算方法
变压器保护定值整定计算方法一、引言变压器是电力系统中常见的重要设备，其正常运行对电力系统的稳定性和安全性起着至关重要的作用。
为了保护变压器免受故障和损坏，需要对变压器的保护装置进行定值整定。
本文将介绍变压器保护定值整定的计算方法。
二、变压器保护定值整定的目的变压器保护定值整定的目的是确保保护装置在变压器内部故障发生时能够迅速准确地动作，切断故障电路，保护变压器不受损坏。
定值整定的关键是确定保护装置的参数，包括动作电流、动作时间和动作方式等。
三、变压器保护定值整定的计算方法1. 确定保护装置的类型：根据变压器的类型和保护要求，选择合适的保护装置类型，常见的有过流保护、差动保护、绕组温度保护等。
2. 确定保护装置的动作电流：动作电流是指保护装置在故障发生时所需的电流值。
根据变压器的额定电流和负载情况，可以采用不同的计算方法来确定动作电流。
常用的有百分比制、倍数制和折算制等。
3. 确定保护装置的动作时间：动作时间是指保护装置在故障发生后所需的动作时间。
根据变压器的故障类型和保护要求，可以选择合适的动作时间。
常见的有瞬时动作、时间延迟动作和时间限制动作等。
4. 确定保护装置的动作方式：动作方式是指保护装置在故障发生时的动作方式。
根据变压器的故障类型和保护要求，可以选择合适的动作方式。
常见的有单相动作、双相动作和三相动作等。
5. 校验保护装置的定值：根据变压器的额定参数和保护要求，对定值进行校验。
可以通过模拟故障和实际测试等方法，验证保护装置的动作性能是否符合要求。
四、变压器保护定值整定的注意事项1. 考虑变压器的额定参数：在进行定值整定时，需要充分考虑变压器的额定电流、额定电压、变比、短路阻抗等参数，确保保护装置的定值与变压器的特性相匹配。
2. 考虑变压器的负载情况：变压器的负载情况对保护定值的选择有一定影响。
负载过大或过小都可能导致保护装置的误动作或漏动作，因此需要合理估计变压器的负载情况，并根据实际情况进行定值整定。
变压器差动保护定值整定
PDS-721变压器差动保护定值整定1、额定电流Ie 的计算额定电流的计算方法如下：e I = S: 变压器容量U 1N :变压器高压侧一次额定电压 K 1LH : 变压器高压侧TA 的变比Kjx: 变压器高压侧TA 的接线方式系数(Y 接线时=1,Δ接线时) 对于本装置，由于装置内已将Y 接线转换为Δ接线，所以针对于本装置Kjx一律等于。
Ie=63000*1.732/(1.732*35000*300)=6A2、差动速断定值差动速断保护可以快速切除严重内部故障，防止由于电流互感器饱和引起的差动保护延 时动作。
其整定值应躲过变压器最大励磁涌流和外部故障时的最大不平衡电流。
I SDDZ ＝K ＊I n一般可取K ＝６～10，对于小型变压器取较大值，大型变压器取较小值，本项目的变压器取K=7进行整定。
I SDDZ =7*6=42A3、差动起动定值I CDQD 为差动保护最小动作电流值，应按躲过变压器额定负荷时的最大不平衡电流整定。
在工程实用整定计算中可选取I CDQD = (0.4~0.8) I e ，一般可取I CDQD = 0.5 I e 。
I CDQD = 0.5*6=3A4、制动电流定值（拐点）一般可取 e zddzI I 0.1≤Izddz=Ie=6A5、比率差动制动系数（斜率）的整定比率制动系数可按以下方法选取：K K ：可靠系数，取1.5～2K TX ：电流互感器同型系数，取1F LH ：电流互感器误差，取0.1ΔU ：有载调压引起的误差，取有载调压范围的一半ΔN ：其它误差，取0.05在具体的工程应用中，比率制动系数可取0.5~0.7。
比率差动保护的灵敏系数应按最小运行方式下差动保护区内变压器引出线上两相金属性短路计算，其灵敏系数应大于等于２。
K ＞﹦2*（0.1*1+0.05）=0.3,所以K 值取0.56、谐波制动比的整定差动保护中二次谐波制动比表示差电流中的二次谐波分量与基波分量的比值。
变压器保护定值整定
变压器保护定值整定 Revised by Petrel at 2021变压器定值整定说明注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。
差动保护（1）、平衡系数的计算对上述表格的说明：1、Sn为计算平衡系数的基准容量。
对于两圈变压器Sn为变压器的容量；对于三圈变压器Sn一般取变压器高压侧的容量。
2、U h、U m、Ul分别为变压器高压侧、中压侧、低压侧的实际运行的电压。
3、n ha、n ma、n la分别为高压侧、中压侧、低压侧的TA变比。
4、TA的二次侧均接成“Y”型5、I b为计算平衡系数的基准电流，对于两圈变压器，I b取高压侧的二次电流；对于三圈变压器I b一般取低压侧的二次电流。
如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足0.1<K<4；如果无论怎么选取基准电流都不能满足0.1<K<4的要求，建议使用中间变流器（2）、最小动作电流I op。
0Iop。
0为差动保护的最小动作电流，应按躲过变压器额定负载运行时的最大不平衡电流整定，即：Iop.0=Nam)InUfi(n)*Krel(2∆+∆+式中：In为变压器的二次额定电流，K rel 为可靠系数，Krel=1.3—1.5；f i(n)为电流互感器在额定电流下的比值误差。
fi(n)=±0.03（10P），fi(n)=±0.01（5P）ΔU为变压器分接头调节引起的误差（相对额定电压）；Δm为TA和TAA变比未完全匹配产生的误差，Δm一般取0.05。
一般情况下可取：I op.0=（0.2—0.5）In。
（3）最小制动电流的整定I res.0=Na1.0)In-(0.8。
（4）、比率制动系数K的整定最大不平衡电流的计算a、三圈变压器Iunb.max =KstKaperfiIs.max+ΔUHI+ΔUMI+Δm1I+Δm2I式中：K st 为TA 的同型系数，K st =1.0K aper 为TA 的非周期系数，Kaper=1.5—2.0（5P 或10P 型TA ）或Kaper=1.0（TP 型TA ） f i 为TA 的比值误差，f i =0.1；I s.max 为流过靠近故障侧的TA 的最大外部短路周期分量电流； I 、I x 分别为在所计算的外部短路时，流过调压侧（H 、M ）TA 的最大周期分量电流；I 、I 分别为在所计算的外部短路时，流过非靠近故障点的另两侧的最大周期分量电流；Δm 1、Δm 2为由于1侧和2侧的TA （包括TAA ）变比不完全匹配而产生的误差，初选可取Δm 1=Δm 2=0.05；b 、两圈变压器I unb.max =（K st K aper f i +ΔU+Δm ）I s.max 式中的符号与三圈变压器一样。
变压器保护定值整定
变压器保护定值整定变压器定值整定说明注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。
差动保护(1)、平衡系数的计算对上述表格的说明：1、Sn为计算平衡系数的基准容量。
对于两圈变压器Sn为变压器的容量；对于三圈变压器Sn 一般取变压器高压侧的容量。
2、UU、山Ul分别为变压器高压侧、中压侧、低压侧的实际运行的电压。
3、n ha、n ma、n ia分别为高压侧、中压侧、低压侧的TA变比。
4、TA的二次侧均接成“ Y”型5、i b为计算平衡系数的基准电流，对于两圈变压器，i b取高压侧的二次电流；对于三圈变压器i b—般取低压侧的二次电流。
如果按上述的基准电流计算的平衡系数大于4,那么要更换基准电流i b,直到平衡系数满足0.1<K<4;如果无论怎么选取基准电流都不能满足0.1<K<4 的要求，建议使用中间变流器(2)、最小动作电流I® oI OP。
o为差动保护的最小动作电流，应按躲过变压器额定负载运行时的最大不平衡电流整定，即：Krel(2*fi( n) =U =m)lnI op.0 —Na式中：I n为变压器的二次额定电流，K rel 为可靠系数，K rel=1.3 — 1.5 ；f i(n)为电流互感器在额定电流下的比值误差。
f i(n)=土0.03 ( 10P), f i(n) = ±0.01 (5P)△ U为变压器分接头调节引起的误差(相对额定电压)；△ m 为TA 和TAA 变比未完全匹配产生的误 差，△ m —般取0.05。
一般情况下可取：I op.0 = ( 0.2 — 0.5) I n 。
(3) 最小制动电流的整定I res.0-.(0.8-1.0)ln■ 。
(4) 、比率制动系数K 的整定 最大不平衡电流的计算 a 、三圈变压器s.max + △ U H I s.H.max + △ UU s.M.max +式中:匕t 为TA 的同型系数，Kt =1.0K>per 为TA 的非周期系数，Kaper=1.5 — 2.0 (5P或 10P 型 TA )或 Kaper=1.0 (TP 型 TA )f i 为TA 的比值误差，f i =0.1 ;I s.max 为流过靠近故障侧的TA 的最大外部短 路周期分量电流；I s.H.max 、I s.M.max 分别为在所计算的外部短路 时，流过调压侧(H M TA 的最大周期分 量电流；I unb.max =K st Ki per f i I△ mls .1.max + △ ml s.2.maxI s.I.max 、I s.2.max 分别为在所计算的外部短路 时，流过非靠近故障点的另两侧的最大周 期分量电流；△ m 、△ m 为由于1侧和2侧的TA (包括 TAA 变比不完全匹配而产生的误差，初选 可取△ m= △ 02=0.05 ; b 、两圈变压器式中的符号与三圈变压器一样 最大制动系数为：K rel 1unb.max es.max -1resIres 为差动的制动电流，它与差动保护原理、制动回路的接线方式有关，对对于两圈 变压器 I res ― I s.max 。
35kV及110kV变压器保护整定
35kV及110kV变压器保护1. 计算依据DL/T 1502-2016《厂用电继电保护整定计算导则》DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2. 变压器保护配置1）差动保护2）高压侧后备保护3）中压侧后备保护4）低压侧后备保护5）高压侧接地保护6）高压侧间隙保护，包括间隙零序过流保护、零序过压保护7）非电量保护注1：35kV变压器参考执行。
3. 差动保护变压器装设纵差保护作为内部故障的主保护，主要反映变压器绕组内部、套管和引出线的相间和接地短路故障，以及绕组的匝间短路故障。
1）差动速断定值：按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。
推荐值如下：6300kV A及以下变压器：7~12e I；6300~31500kV A变压器：4.5~7e I；40000~120000kV A 变压器：3~6e I；120000kV A及以上变压器：2~5e I。
2）差动速断保护灵敏度校验原则：按正常运行方式下保护安装处电源侧两相金属性短路进行校验，要求。
3）变压器比率制动差动启动定值：按躲过变压器正常运行时的最大差动不平衡电流整定。
一般取0.3~0.6Ie，建议0.5Ie。
对于特殊变压器，如电炉变等，可适当提高启动电流值，取0.6~0.8Ie。
4）比率制动灵敏度校验原则：按最小运行方式下差动保护动作区内变压器引出线上两相金属性短路校验，要求。
差动保护出口方式：跳开变压器各侧断路器。
4. 高压侧后备过流I段保护对于仅配置差动保护作为主保护的变压器，需增加速断段，包括：所有35kV主变、乙烯110kV主变。
4.1. 过流I段定值整定原则1：按躲过变压器低压侧出口三相短路时流过保护的最大短路电流整定。
式中：：可靠系数，建议取1.3；：变压器低压侧出口三相最大短路电流，折算到高压侧的一次电流。
整定原则2：按躲过变压器可能产生的最大励磁涌流整定。
式中：K：涌流倍数，参见差动保护部分涌流推荐值。
变压器的保护配置与整定计算
敏度不能满足要求时，也应装设纵差保护。纵差保护用于反应电力变压 器绕组、套管及引出线发生的短路故障，其保护动作于跳开变压器各电 源侧断路器并发相应信号。
3、相间短路的后备保护:
相间短路的后备保护用于反应外部相间短路引起的变压器过电流， 同时作为瓦斯保护和纵差保护（或电流速断保护）的后备保护，其动作 时限按电流保护的阶梯形原则来整定，延时动作于跳开变压器各电源侧 断路器，并发相应信号。 一般采用过流保护、复合电压起动过电流保护 或负序电流单相低电压保护等。
变压器各侧接线
YN
电流互感器接线方式
星型
电流互感器变比
Nsh
UNm INm=
YN 星型 Nsm
UNl INl=
d11 星型 Nsl
说明： (1)由于各装置厂家采用的算法不同，基本侧的选取、平衡系数的计算应按照具体装置的说明书进 行计算； (2)对低压侧容量为50%的变压器,计算低压侧额定电流时必须取额定容量； (3)各侧的Un必须取变压器铭牌上的额定电压。
Ir 6Ie
Id
动作区
I d0
制动区
I res0
I res1
I res
图9-15 变压器差动保护比率制动特性曲线示意图
启动电流Iop.min：
整定(二原则) ：比应能率可制靠躲动过差变动压器元额件定负整载定时的最大不平衡电流。最大不平衡电流主要考
虑正常运行时电流互感器比误差、调压、各侧电流互感器型号不一致等产生的不平衡电 流。
6、对两侧有电源的三绕组降压变压器，三侧均应装设。
△
装于各侧的过负荷保护，均经过同一时间继电器作用于信 号。
五、关于变压器接地保护
变压器保护整定原则
U ——变压器调压引起的误差，取调压范围中偏离额定值的最大值（百分值）；
m ——由于电流互感器变比未完全匹配产生的误差，初设时取0.05。
在工程实用整定计算中可选取 I op.min ＝（0.2～0.5）I e 。
b)起始制动电流的整定。起始制动电流宜取 Icd q d0 .8~1 .0Ie
c)动作特性折线斜率的整定。
（5-5）
I d 2.min —变压器后备保护范围末端故障时流过保护安装处的最小负序电流。
其动作判据为：
I2 t
I dz.2 t d z .2
式中 I d z .2 ——负序过流保护电流动作值（A）； t d z .2 ——负序过流保护动作时间（s）；
（5-6）
变压器差动保护整定原则
1、差动速断保护
过保护装置的最小短路电流。
保护装置的动作时限应与下一级电流保护配合，即比下一级保护的最大动作时限大一个时限级
差，即 tgl tmaxt
式中 t m a x ——连接在被保护厂用变压器低压侧母线上的相邻元件保护的最大动作时限； t ——时限级差，取0.5～0.7；
（3-3）
t g l ——厂用变压器过电流保护动作时限。
（4-1）
K r ——返回系数，0.85～0.95； I e ——额定电流。
过负荷保护动作于信号。保护的动作时间应与变压器允许的过负荷时 间相配合，同时应大于相间故障后备保护的最大动作时间。
过负荷保护整定原则
定时限过负荷保护
其动作判据为：
Imax I gfh
t tgfh
式中I g fh ：整定的高压侧过负荷动作值（A）
Id2KxbId
（3-1）
式中为A、B、C三相差动电流中的二次谐波，为对应的三相差动 电流，为二次谐波制动系数（0.3~2）。保护采用按相闭锁的方式。
变压器保护整定计算
变压器保护整定计算变压器是电力系统中重要的电力设备，其正常运行对于保障电力系统的稳定运行至关重要。
为了保护变压器的正常运行，需要对其进行合理的保护整定计算。
本文将从保护概述、保护整定原则、保护整定计算等方面进行阐述，供参考。
一、保护概述变压器的保护目的是迅速、准确地切除故障电路，并确保变压器正常运行，避免因故障扩大导致不可逆的损坏。
变压器保护的基本要求是在故障发生时快速、可靠地切除故障电路，并具有良好的选择性和鉴别特性，能够保护变压器免受损害。
二、保护整定原则1. 整定规则：根据变压器的额定电流与保护设备的整定电流之间的关系进行整定。
2. 选择性：在故障电流范围内，所选的保护装置应能只切除受故障影响的部分，同时不切除其它合法的负载电流。
3. 稳定性：在短路电流作用下，保护装置应能长时间稳定工作，不误动作。
4. 灵敏度：保护装置应具有足够的灵敏度，能够检测到故障产生的小电流，以保证能够及时切除故障。
三、保护整定计算保护整定计算是根据变压器额定参数和保护装置的特性参数，计算出保护装置的整定值，以达到保护变压器的目的。
以下是保护整定计算的相关参考内容。
1. 过流保护整定计算过流保护是变压器保护中最常用的保护之一，其整定的基本原则是根据变压器额定电流和保护装置的整定参数计算得出整定值。
计算公式如下：Ipickup = K × Irated / CTR其中，Ipickup为整定值，K为系数（通常为1.2-1.5），Irated 为变压器额定电流，CTR为保护装置的变比。
2. 短路保护整定计算短路保护主要用于检测变压器绕组短路故障，其整定的基本原则是根据短路电流和保护装置的整定参数计算得出整定值。
计算公式如下：Ipickup = K × Ik / CTR其中，Ipickup为整定值，K为系数（通常为1.5-2），Ik为短路电流，CTR为保护装置的变比。
3. 差动保护整定计算差动保护是变压器的主要保护之一，用于检测变压器绕组间短路故障。
变压器保护定值整定
变压器保护定值整定 Hessen was revised in January 2021变压器定值整定说明注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。
差动保护（1）、平衡系数的计算对上述表格的说明：1、Sn为计算平衡系数的基准容量。
对于两圈变压器Sn为变压器的容量；对于三圈变压器Sn一般取变压器高压侧的容量。
2、U h、U m、Ul分别为变压器高压侧、中压侧、低压侧的实际运行的电压。
3、n ha、n ma、n la分别为高压侧、中压侧、低压侧的TA变比。
4、TA的二次侧均接成“Y”型5、I b为计算平衡系数的基准电流，对于两圈变压器，I b取高压侧的二次电流；一般取低压侧的二次电流。
如果按上述的基准电流计算对于三圈变压器Ib，直到平衡系数满足<K<4；如果的平衡系数大于4，那么要更换基准电流Ib无论怎么选取基准电流都不能满足<K<4的要求，建议使用中间变流器（2）、最小动作电流Iop。
0I op 。
0为差动保护的最小动作电流，应按躲过变压器额定负载运行时的最大不平衡电流整定，即：=Nam)InU fi(n)*Krel(2∆+∆+式中：I n 为变压器的二次额定电流，K rel 为可靠系数，K rel =—；f i(n)为电流互感器在额定电流下的比值误差。
f i(n)=±（10P ），f i(n)=±（5P ）ΔU 为变压器分接头调节引起的误差（相对额定电压）； Δm 为TA 和TAA 变比未完全匹配产生的误差，Δm 一般取。
一般情况下可取：=（—）I n 。
（3） 最小制动电流的整定=Na1.0)In-(0.8。
（4）、比率制动系数K 的整定 最大不平衡电流的计算a 、三圈变压器 = +Δ +Δ式中： K st 为TA 的同型系数，K st =K aper 为TA 的非周期系数，Kaper=—（5P 或10P 型TA ）或Kaper=（TP 型TA ）f i 为TA 的比值误差， f i =；为流过靠近故障侧的TA 的最大外部短路周期分量电流；、分别为在所计算的外部短路时，流过调压侧（H 、M ）TA 的最大周期分量电流；、分别为在所计算的外部短路时，流过非靠近故障点的另两侧的最大周期分量电流；Δm 1、Δm 2为由于1侧和2侧的TA （包括TAA ）变比不完全匹配而产生的误差，初选可取Δm 1=Δm 2=；b 、 两圈变压器=（K st K aper f i +ΔU +Δm ） 式中的符号与三圈变压器一样。
变压器保护定值整定计算方法
变压器保护定值整定计算方法变压器是电力系统中最为重要的设备之一，它通过变换电压和电流的比值，实现了电能在输电和配电过程中的有效传输。
在电力系统中，变压器的保护是至关重要的，一旦变压器发生故障，不仅会导致电力系统的瘫痪，还会给变压器本身造成严重的损坏。
因此，定期进行变压器保护定值整定是电力系统运行中不可或缺的一环。
变压器保护定值整定是指根据实际变压器的性能和运行条件，确定相应的保护装置的整定值，以保证变压器在正常运行和故障状态下都能得到可靠的保护。
常见的变压器保护装置包括差动保护、继电保护和热保护等，下面将以差动保护为例，介绍变压器保护定值整定的方法。
首先，差动保护是一种经典的变压器保护方式，它通过比较变压器的进线和出线电流，判断变压器是否发生内部故障。
差动保护中常用的保护原理包括直流差动保护和交流差动保护，其中直流差动保护适用于小型变压器，交流差动保护适用于大型变压器。
以下以交流差动保护为例进行定值整定计算。
交流差动保护的基本原理是根据电流的相量和幅值来比较进出线电流，当差流超过设定的定值时，保护装置将动作。
定值整定计算的关键是确定差流保护的动作定值和动作时间。
首先，对于变压器的不同运行条件，需要选择不同的动作定值。
常见的运行条件包括变压器的额定容量、容量变比、对称短路容量和零序容量等。
根据变压器的额定容量和容量变比，可以计算出进线和出线侧电流的变比值。
根据变压器的对称短路容量和零序容量，可以计算出进出线电流的最大允许差值。
根据变压器的性能曲线，可以进一步确定差流保护的动作定值。
其次，对于不同类型的故障，需要选择不同的动作时间。
常见的故障类型包括内部故障、外部故障和过电流故障等。
在定值整定计算中，一般会根据实际情况选择适当的动作时间，以实现快速故障检测和隔离保护。
最后，为了确保差动保护的可靠性，还需要进行整定参数的验证。
通过实际测试和调试，可以验证差动保护的动作定值和动作时间是否符合设计要求。
如果发现任何偏差或问题，应及时进行调整和修正。
变压器的电流保护及整定计算
变压器的电流保护及整定计算变压器的电流保护及整定计算是确保变压器正常运行和保护其安全的重要措施。
变压器的电流保护主要是通过保护装置对变压器电流进行监测和控制，一旦电流异常超过设定值，保护装置将会采取措施切断电源，以避免变压器因过流而损坏。
下面将介绍变压器电流保护的常见方法以及整定计算过程。
1.变压器电流保护的常见方法(1)熔断器保护：熔断器是较简单且常用的电流保护装置。
它可将额定电流以上的电流识别出来，并在电流超过熔断器额定电流时熔断，切断电源。
(2)过流继电器保护：过流继电器通过感应电流大小和时间来对过流进行判断，并根据设定值动作，切断电源。
过流继电器可以分为电磁式和电子式，电磁式过流继电器主要用于小电流、大短路电流的保护，而电子式过流继电器可以用于精确控制和计量。
(3)差动保护：差动保护通过对变压器两侧电流进行比较，当两侧电流不平衡超过设定值时切断电源。
差动保护是变压器保护中常用的一种方法，它可以有效地保护变压器免受内部故障的损害。
2.变压器电流保护整定计算变压器电流保护整定计算需要考虑变压器的额定容量、过载电流、短路电流等参数。
整定计算依据变压器的额定容量，采用不同的方法和标准。
(1)基于热稳定性的整定计算方法：根据变压器的额定容量和冷态（静态）过载能力来确定过载保护整定值。
计算公式如下：Ith = K1 × IL其中Ith为过载保护整定值，K1为系数，IL为变压器的额定容量。
(2)基于热瞬时稳定性的整定计算方法：根据变压器的额定容量和动态过载能力来确定过载保护整定值。
计算公式如下：Ith = K2 × IL其中Ith为过载保护整定值，K2为系数，IL为变压器的额定容量。
(3)基于短路容量的整定计算方法：根据变压器的额定容量和短路容量来确定短路保护整定值。
计算公式如下：Isc = K3 × IL其中Isc为短路保护整定值，K3为系数，IL为变压器的额定容量。
整定计算中，系数K1、K2、K3的值根据具体变压器的类型、参数和特性来确定，一般可以参考相关国际、国家或地方的标准和规范。
变压器保护的整定计算原则及注意事项
变压器保护的整定计算原则及注意事项摘要：发电机变压器继电保护整定计算的主要任务是，在工程\设计阶段保护装置选型时，通过整定计算，确定保护装置的技术规范，对现场实际应用的保护装置，通过整定计算确定其运行参数（给出定值），从而使继电保护装置正确的发挥作用，防止事故扩大，维持电力系统的稳定运行。
目前国内对大型发电机变压器保护的整定计算的内容基本是正确的，但也存在一些不足。
本文重点阐述变压器保护的整定计算的依据原则、整定计算的方法以及注意的问题。
关键词：变压器；整定计算；差动保护继电保护装置必须满足可靠性、选择性、速动性、灵敏性的基本要求，正确而合理的整定计算是实现上述要求的关键。
不同厂家、不同型号的保护装置，其保护定值存在差异化，部分定值的整定计算方法、控制字、压板的说明等。
因此文中对常见保护定值进行说明，差异化较大不具有代表性的定值项未作说明。
从规范化的角度对变压器保护定值项目进行定值整定原则的分析，能够确保定值的正确性，防止整定计算过程中因素导致的错误，如整定计算原则性的选择错误等。
一、差动保护1、差动速断定值差动速断保护是纵差保护的一个辅助保护，当变压器内部故障电流很大时，防止由于电流互感器饱和引起纵差保护延迟动作。
差动速断保护的整定值应按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。
2、差动电流启动值：即纵差保护动作值，变压器纵差保护作为变压器绕组故障时的主保护，保护区是构成差动保护的各侧电流互感器之间所包围的部分，用于快速切除故障，定值应大于变压器正常运行时的差动不平衡电流。
要求灵敏系数KLM≥1.5。
IOP.min=（0.3~0.6）Ie（2）式中：Ie为变压器基准侧二次额定电流。
根据实际情况（现场实测不平衡电流）确有必要时，最小动作定值也可大于0.6Ie。
当变压器各侧流入差动保护装置的电流值相差不大时，动作值可取0.4Ie，相差较大时动作值可取0.5Ie。
3、二次谐波制动系数：110kV变压器纵差保护多采用二次谐波进行制动，防止纵差保护因励磁涌流发生误动。
