如何解决梁柱节点区域柱加密箍筋的安装问题

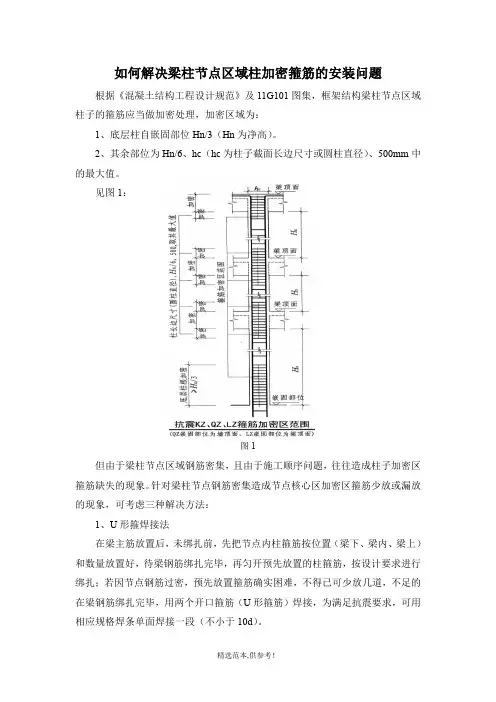

如何解决梁柱节点区域柱加密箍筋的安装问题根据《混凝土结构工程设计规范》及11G101图集,框架结构梁柱节点区域柱子的箍筋应当做加密处理,加密区域为:1、底层柱自嵌固部位Hn/3(Hn为净高)。
2、其余部位为Hn/6、hc(hc为柱子截面长边尺寸或圆柱直径)、500mm中的最大值。
见图1:图1但由于梁柱节点区域钢筋密集,且由于施工顺序问题,往往造成柱子加密区箍筋缺失的现象。
针对梁柱节点钢筋密集造成节点核心区加密区箍筋少放或漏放的现象,可考虑三种解决方法:1、U形箍焊接法在梁主筋放置后,未绑扎前,先把节点内柱箍筋按位置(梁下、梁内、梁上)和数量放置好,待梁钢筋绑扎完毕,再匀开预先放置的柱箍筋,按设计要求进行绑扎;若因节点钢筋过密,预先放置箍筋确实困难,不得已可少放几道,不足的在梁钢筋绑扎完毕,用两个开口箍筋(U形箍筋)焊接,为满足抗震要求,可用相应规格焊条单面焊接一段(不小于10d)。
2、导筋——箍筋笼沉梁法此方法是将核心区箍筋焊接成箍筋笼,其步骤是先配备所需节点核心区外围箍筋,在外围箍筋四边外皮焊接导筋,按间距焊接成钢筋笼,钢筋笼套入柱纵向钢筋内,然后钢筋笼与梁钢筋同时绑扎,最后绑扎好后梁钢筋和钢筋笼一起落入梁柱模板内,如果箍筋为复合箍,可以全部采用拉筋,拉筋须同时钩住纵向钢筋和外围箍筋。
见图2。
图2 箍筋笼示意图3、模板后封法此方法侧重细分工艺流程,合理安排工作顺序,要求木工和钢筋工紧密配合,保证节点区域箍筋绑扎符合设计及规范要求。
做法是将柱的箍筋分段绑扎:首先木工铺设梁底模,尽早给钢筋工提供施工面,但不铺设梁侧模板和楼板模板,钢筋工先将柱箍绑至梁底下;其次再穿好框架梁底筋后绑扎节点区箍筋;最后在钢筋工绑完框架梁钢筋和柱箍筋后,木工再铺梁侧模板、楼板底板以及柱侧模板。
这样的安排可能要增加绑扎框架梁钢筋使用的操作架,这时可以用工具式脚手架来解决。
如果楼板底模是用钢管做顶撑,也可以先搭顶撑架,利用它来做绑扎梁钢筋的操作架。
保证框架梁柱节点区柱箍筋加密质量的措施

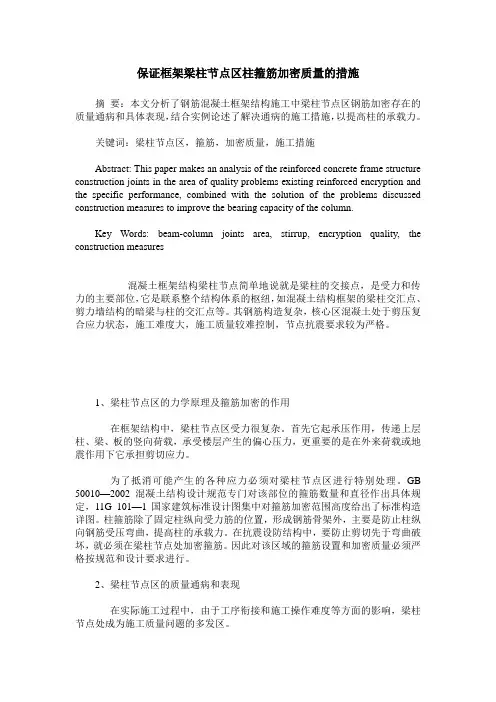

保证框架梁柱节点区柱箍筋加密质量的措施摘要:本文分析了钢筋混凝土框架结构施工中梁柱节点区钢筋加密存在的质量通病和具体表现,结合实例论述了解决通病的施工措施,以提高柱的承载力。
关键词:梁柱节点区,箍筋,加密质量,施工措施Abstract: This paper makes an analysis of the reinforced concrete frame structure construction joints in the area of quality problems existing reinforced encryption and the specific performance, combined with the solution of the problems discussed construction measures to improve the bearing capacity of the column.Key Words: beam-column joints area, stirrup, encryption quality, the construction measures混凝土框架结构梁柱节点简单地说就是梁柱的交接点,是受力和传力的主要部位,它是联系整个结构体系的枢纽,如混凝土结构框架的梁柱交汇点、剪力墙结构的暗梁与柱的交汇点等。
其钢筋构造复杂,核心区混凝土处于剪压复合应力状态,施工难度大,施工质量较难控制,节点抗震要求较为严格。
1、梁柱节点区的力学原理及箍筋加密的作用在框架结构中,梁柱节点区受力很复杂。
首先它起承压作用,传递上层柱、梁、板的竖向荷载,承受楼层产生的偏心压力,更重要的是在外来荷载或地震作用下它承担剪切应力。
为了抵消可能产生的各种应力必须对梁柱节点区进行特别处理。
GB 50010—2002混凝土结构设计规范专门对该部位的箍筋数量和直径作出具体规定,11G 101—1国家建筑标准设计图集中对箍筋加密范围高度给出了标准构造详图。
梁柱节点箍筋做法

梁柱节点箍筋做法说实话梁柱节点箍筋做法这个,我一开始做的很糟。
我刚开始做的时候,完全摸不着头脑。
那时候就知道瞎弄,把箍筋往梁柱节点那一堆,心想这有啥难的,结果可想而知,是一塌糊涂。
我先说说那时候我做错的地方吧。
我没有太关注梁的纵筋和箍筋之间的间距关系,当时只是大概的把箍筋套上去,也不管位置对不对。
就像是你给一个复杂的机器零件安装配件,你要是不按照正确顺序和位置放,肯定组装不起来,而我之前做的就和这个差不多。
后来我就开始认真研究这个梁柱节点箍筋的做法。
首先得把梁的纵筋按设计位置摆放好,这就像是盖房子打地基一样重要。
你要是地基没打好,上面的建筑肯定不稳固。
纵筋位置确定好后,选择合适的箍筋。
箍筋的尺寸一定得符合梁柱节点的要求,这个可不能马虎,要是尺寸大了或者小了,就像穿衣服不合身一样,你怎么看都别扭,而且还影响整个结构的稳定性。
在把箍筋套到纵筋上的时候,动作得轻点,你可不能硬来。
比如说有一回我就是太着急了,用力套上去,结果把纵筋的位置都弄偏了,这样又得重新调整,浪费了不少时间。
每个角上的箍筋都要和纵筋紧密贴合,就像拼图一样,每个小块都要完美的卡在对应的位置,这样整个结构才会牢固。
有时候我会拿小铁丝先把箍筋固定一下,这样在后续的操作中箍筋就不容易移位了。
不过这里我也不确定别的人是不是都这么做,反正这个办法对我来说还是挺有用的。
我试过很多次,这个方法能让我在绑扎的时候更方便。
而且绑扎的时候,要一个一个结的扎紧,我之前就图快,绑得很松,那其实是不行的,这就跟系鞋带松松垮垮一样,你走两步就散了。
我还总结出一个小窍门,就是在绑扎之前,先整体看一下各个箍筋和纵筋的布局,心里大概有数了再动工。
就像你做一件复杂的手工活之前,先看好说明书的步骤一样。
总之啊,做梁柱节点箍筋这个活,就得特别细心,按照步骤慢慢做,不能急于求成。
再说说在梁柱交接的地方,这部分的箍筋布置要更加严谨。
因为这个地方的受力比较复杂,对于结构至关重要。
框架结构施工的常见问题及解决办法

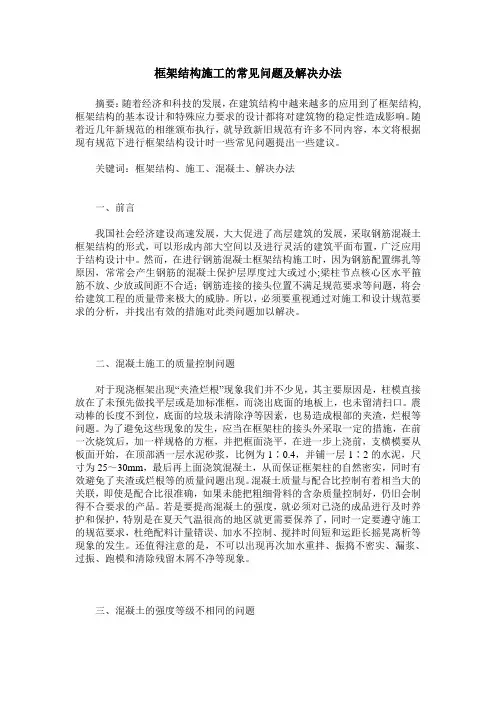

框架结构施工的常见问题及解决办法摘要:随着经济和科技的发展,在建筑结构中越来越多的应用到了框架结构,框架结构的基本设计和特殊应力要求的设计都将对建筑物的稳定性造成影响。
随着近几年新规范的相继颁布执行,就导致新旧规范有许多不同内容,本文将根据现有规范下进行框架结构设计时一些常见问题提出一些建议。
关键词:框架结构、施工、混凝土、解决办法一、前言我国社会经济建设高速发展,大大促进了高层建筑的发展,采取钢筋混凝土框架结构的形式,可以形成内部大空间以及进行灵活的建筑平面布置,广泛应用于结构设计中。
然而,在进行钢筋混凝土框架结构施工时,因为钢筋配置绑扎等原因,常常会产生钢筋的混凝土保护层厚度过大或过小;梁柱节点核心区水平箍筋不放、少放或间距不合适;钢筋连接的接头位置不满足规范要求等问题,将会给建筑工程的质量带来极大的威胁。
所以,必须要重视通过对施工和设计规范要求的分析,并找出有效的措施对此类问题加以解决。
二、混凝土施工的质量控制问题对于现浇框架出现“夹渣烂根”现象我们并不少见,其主要原因是,柱模直接放在了未预先做找平层或是加标准框,而浇出底面的地板上,也未留清扫口。
震动棒的长度不到位,底面的垃圾未清除净等因素,也易造成根部的夹渣,烂根等问题。
为了避免这些现象的发生,应当在框架柱的接头外采取一定的措施,在前一次烧筑后,加一样规格的方框,并把框面浇平,在进一步上浇前,支横模要从板面开始,在顶部洒一层水泥砂浆,比例为1∶0.4,并铺一层1∶2的水泥,尺寸为25~30mm,最后再上面浇筑混凝土,从而保证框架柱的自然密实,同时有效避免了夹渣或烂根等的质量问题出现。
混凝土质量与配合比控制有着相当大的关联,即使是配合比很准确,如果未能把粗细骨料的含杂质量控制好,仍旧会制得不合要求的产品。
若是要提高混凝土的强度,就必须对己浇的成品进行及时养护和保护,特别是在夏天气温很高的地区就更需要保养了,同时一定要遵守施工的规范要求,杜绝配料计量错误、加水不控制、搅拌时间短和运距长摇晃离析等现象的发生。
框架柱箍筋设置需注意的几个重点问题

框架柱箍筋设置需注意的几个重点问题框架柱箍筋设置需注意的几个重点问题抗震设计时框架柱箍筋设置有哪些?1、箍筋应为封闭式,其末端应做成135°弯钩且弯钩末端平直段长度不应小于10倍的箍筋直径,且不应小于75mm;2、箍筋加密区的箍筋肢距:一级不宜大于200mm,二、三级不宜大于250mm 和20倍箍筋直径的较大值,四级不宜大于300mm.每隔一根纵向钢筋宜在两个方向有箍筋约束;采用拉筋组合箍时,拉筋宜紧靠纵向钢筋并勾住封闭箍;3、柱非加密区的箍筋,其体积配箍率不宜小于加密区的一半;其箍筋间距,不应大于加密区箍筋间距的2倍,且一、二级不应大于10倍纵向钢筋直径,三、四级不应大于15倍纵向钢筋直径。
剪力墙的截面厚度是多少?1、一、二级剪力墙:底部加强部位不应小于200mm,其他部位不应小于160mm;无端柱或翼墙的一字形独立剪力墙,底部加强部位不应小于220mm,其它部位不应小于180mm;2、三、四级剪力墙的截面厚度不应小于160mm:无端柱或无翼墙的一字形独立剪力墙,底部加强部位截面厚度不应小于180mm;3、非抗震设计的剪力墙的截面厚度不应小于160mm;4、剪力墙井筒中:分隔电梯井或管道井的墙肢截面厚度可适当减小,但不宜小于160mm.抗震设计时框架柱箍筋加密区的范围有哪些?1、底层柱的上端和其他各层柱的两端:应取矩形截面柱之长边尺寸(或圆形截面柱之直径)、柱净高之1/6和500mm三者之最大值范围;2、底层柱刚性地面上、下各500mm的范围;3、底层柱柱根以上1/3柱净高的范围;4、剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围;5、一、二级框架角柱的全高范围;6、需要提高变形能力的柱的全高范围。
框架柱的纵向钢筋配置有哪些?1、抗震设计时,宜采用对称配筋。
2、抗震设计时:截面尺寸大于400mm的柱,其纵向钢筋间距不宜大于200mm;非抗震设计时,柱纵向钢筋间距不宜大于300mm;柱纵向钢筋净距均不应小于50mm.3、全部纵向钢筋的配筋率不宜大于5%.4、一级且剪跨比不大于2的柱,其单侧纵向受拉钢筋的配筋率不宜大于1.2%.5、边柱、角柱及剪力墙端柱考虑地震作用组合产生小偏心受拉时,柱内纵筋总截面面积应比计算值增加25%.抗震设计时短肢剪力墙有哪些设计要点?1、截面厚度不应小于200mm;2、一、二、三级短肢剪力墙的轴压比:在底部加强部位分别不宜大于0.45、0.50、0.55,一字形截面短肢剪力墙的轴压比限值再相应减少0.1;在底部加强部位以上的其他部位不宜大于上述规定值加0.05;3、除底部加强部位的短肢剪力墙应调整剪力设计值外,其他各层一、二级、三级短肢剪力墙的剪力设计值应分别乘以增大系数1.4、1.2和1.1;4、短肢剪力墙边缘约束构件的设置应符合要求;5、短肢剪力墙的全部竖向钢筋的配筋率:底部加强部位一、二级不宜小于1.2%,三、四级不宜小于1.0%;其他部位一、二级不宜小于1.0%,三、四级不宜小于0.8%;6、不宜在一字形短肢剪力墙布置平面外与之相交的单侧楼面梁。
梁柱节点中柱箍筋的施工方法

梁柱节点中柱箍筋的施工方法
1)准备,开始;
2)首先将柱节点范围所需箍筋悉数套到柱,间距排布好,用3~4根细钢筋与箍筋绑扎定位,箍筋与柱纵向钢筋不要绑扎;
3)穿梁钢筋,套梁箍筋,将梁绑扎成型;
4)撤去架空梁钢筋骨架的物件,将梁钢筋骨架系统下沉就位,柱节点区域的箍筋随之就位;
5)在人手可及的范围,将箍筋与柱纵向钢筋适当绑扎。
6)over。
2008.5.12汶川,2009.1.12太子港,仅仅相隔20个月
只有想不到,没有做不到。
主观上想做好,方法很多,上面这个只是一个方法,大家可以探索出更多更好的办法;主观上不想做,给您方法,您也会找出这样那样的接口抵抗这个做法。
要做负责任的工程人员,做好工程,就会想出足够多的办法,汽车都可以组装出来,钢筋总可以穿设到位,就是谋划一个好的穿筋步骤,做到少返工,才是精细管理,才是施工技术。
组装汽车,也必须有一个合理的顺序。
玩积木,也有一个合理顺序,顺序合理,就好做,顺序不对,就做不起来。
框架梁柱节点加密区箍筋定位施工工法

框架梁柱节点加密区箍筋定位施工工法
框架梁柱节点加密区箍筋定位施工工法
框架结构是一种常用的建筑结构形式,在建筑物中使用广泛。
为了提高框架结构的抗震能力及整体稳定性,对于梁柱节点处的箍筋定位施工工法必须掌握。
以下是框架梁柱节点加密区箍筋定位施工工法的详细解释。
1. 加密区挖槽
在框架节点处,首先需要进行施工前的准备工作。
一般来说,要在梁柱节点处挖槽。
这个挖槽位于梁柱节点的加密区处。
挖槽的深度应以箍筋的直径为准,一般在50-60mm之间。
2. 加密区钢筋定位
挖槽完成后,需要按照设计图纸的要求,将箍筋按照固定的位置和数量进行定位。
箍筋一般呈圆形,其直径应满足设计图纸的要求。
定位后,需要用铁丝锁住箍筋,防止其移动。
3. 加密区混凝土浇注
在钢筋定位完成之后,需要进行加密区的混凝土浇注工作。
确保混凝土拌合均匀,
可以使用自动搅拌机进行混凝土的搅拌工作,然后进行浇注。
4. 加密区振捣
浇注完成后,我们需要对加密区进行振捣作业,以消除混凝土内的气泡和空隙。
振捣工作使用的是电动振动棒,比较快捷和省力。
5. 防护层施工
混凝土干燥后,我们需要在加密区上进行防护层施工。
这个防护层的作用是防止加密区的钢筋锈蚀,从而保证结构的稳定性。
在防护层施工的时候,我们需要注意防护层的厚度和质量,以保证其防蚀性能。
综上所述,框架梁柱节点加密区箍筋定位施工工法对于提高建筑结构抗震能力和稳定性具有重要的作用。
施工过程中需要认真按照设计图纸要求,严格按照标准进行施工作业,确保使用的材料和工艺达到建筑结构的安全标准。
框架柱的箍筋设置要求

框架柱的箍筋设置是为了增加柱子的抗震能力和抗弯能力,以提高柱子的整体稳定性。以下 是框架柱箍筋设置的一些要求:
1. 箍筋间距:箍筋的间距应根据设计要求和规范要求进行确定。一般来说,箍筋的间距应 不大于柱子的最小尺寸或规范规定的最大间距。通常,箍筋的间距在100mm到200mm之间。
2. 箍筋截面积:箍筋的截面积应根据柱子的尺寸和设计要求进行计算和确定。一般来说, 箍筋的截面积应满足规范规定的最小配筋率要求,以保证柱子的抗震能力和抗弯能力。
框架柱的箍筋设置要求
3. 箍筋的弯曲和连接:箍筋应采用弯曲成环状或连接成环状的形式,以确保箍筋能够紧密 地包裹住柱子。箍筋的连接点应采用适当的连接方式,如焊接或扣件连接,以确保箍筋的稳 固性。
需要根据具体的设计要求和规范要求进行框架柱箍筋的设置,以确保柱子具有足够的抗震 能力和抗弯能力。在实际施工中,还需要根据具体情况进行调整和控制,以确保箍筋的质量 长度是指箍筋在柱子中的有效埋置长度。埋置长度应根据 设计要求和规范要求进行确定,一般来说,箍筋的埋置长度应不小于柱子的最小尺寸或规范 规定的最小埋置长度。
框架柱的箍筋设置要求
5. 箍筋的保护层:箍筋应具有足够的混凝土保护层,以防止箍筋锈蚀和损坏。保护层的厚 度应根据设计要求和规范要求进行确定,一般来说,箍筋的保护层厚度应不小于规范规定的 最小保护层厚度。
框架梁柱加密区节点箍筋定位施工工法

框架梁柱加密区节点箍筋定位施工工法
框架梁柱加密区节点箍筋定位施工工法是一种常用于建筑结构加固的施工工法,特别适用于钢筋混凝土结构中的加密区、节点区、重要梁柱的加固和修补工程。
首先,施工前必须进行现场勘察和设计,确定所需加密区、节点的位置和施工方案。
然后,按照设计要求制作加固钢筋和箍筋。
接着,进行定位,一般采用吊模或者支架等设备将加固钢筋和箍筋精确地定位到梁柱加密区或节点区。
定位时需要注意精度和位置,确保加固钢筋和箍筋的位置符合设计要求。
然后,进行钢筋加密。
将预制的加固钢筋嵌入原有钢筋中,并用捆扎线将其紧固,以保证能够承担结构荷载。
最后,进行箍筋固定。
将预制的箍筋套在加密钢筋上,并用捆扎线将其紧固。
箍筋的设计要根据结构的受力情况和加固效果进行确定。
需要注意的是,在施工中要注意安全,工人必须穿戴好安全装备,并加强现场管理,严格遵守安全生产规定。
总之,框架梁柱加密区节点箍筋定位施工工法对于建筑结构的加固和修补具有重要作用。
在施工时要严格按照设计要求进行操作,确保施工质量和施工安全。
框架结构梁柱核心区箍筋沉梁施工工法(2)

框架结构梁柱核心区箍筋沉梁施工工法框架结构梁柱核心区箍筋沉梁施工工法一、前言框架结构梁柱核心区箍筋沉梁施工工法是在框架结构建筑中,为了增强结构的整体承载能力和抗震性能而采用的一种施工方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 提高结构抗震性能:通过加设在部分梁柱交界区或核心区域的沉梁,增加了结构的刚度和稳定性,提高了抗震性能。
2. 减小轴力偏心距:沉梁的设置可以减小梁与柱之间的轴力偏心距,降低剪力与弯矩的作用,减少结构的变形和应力集中现象。
3. 节约材料和成本:沉梁的加设可以减少柱子的尺寸和配筋数量,节约了材料和施工成本。
4. 施工周期短:相比传统梁柱结构施工,沉梁施工工法需要的时间更少,能够缩短工期并提高施工效率。
三、适应范围框架结构梁柱核心区箍筋沉梁施工工法适用于高层建筑、大跨度结构等需要较高抗震性能和整体稳定性的工程项目。
四、工艺原理该工法的原理是通过增加沉梁,提高结构的整体刚度和稳定性,从而提高抗震性能。
在施工过程中,通过合理选择箍筋的间距和数量,以及沉梁的强度和位置,达到增加刚度和稳定性的效果。
五、施工工艺1. 梁柱预留:根据设计要求,在梁柱交界区或结构核心区域预留沉梁的位置。
2. 配筋安装:在梁柱交界区或核心区域安装沉梁所需的箍筋,并进行间距和数量的控制。
3. 混凝土浇筑:将预制好的沉梁与结构核心区域的梁柱进行连接,然后进行混凝土浇筑,确保沉梁与结构之间的连接紧密可靠。
4. 后续施工:待混凝土浇筑完成后,进行剩余的施工工序,如梁板安装、墙面施工等。
六、劳动组织高效的劳动组织是施工过程成功的关键。
应根据工程规模和工期安排合理的人力资源,确保施工进度和质量。
七、机具设备该工法需要的机具设备包括搅拌机、起重机、钢筋切断机、混凝土泵等。
这些设备的特点、性能和使用方法需了解,以确保施工工艺的顺利进行和质量的保障。
解决柱梁节点处柱箍筋分布不均匀现象的方法

解决柱梁节点处柱箍筋分布不均匀现象的方法程林(湖北省工业建筑集团有限公司,湖北襄阳441021)摘要:施工过程中现浇钢筋混凝土框架结构的柱梁节点处柱箍筋经常出现挤在一起、间距达不到设计及规范要求的情况。
改变传统施工工艺,采用柱箍筋预绑扎技术,将柱箍筋预绑扎构件与梁钢筋同步绑扎、安装是一种有效解决办法。
关键词:柱梁节点柱箍筋分布;柱箍筋施工方法;柱箍筋预绑扎中图分类号:TU398文献标识码:A文章编号:2095-6584(2019)04-0059-04收稿日期:2019-03-12作者简介:程林(1977-),男,湖北浠水人。
高级讲师,高级工程师,研究方向:建筑施工、BIM 技术、工程造价。
在施工过程中我们发现现浇钢筋混凝土框架结构的柱梁节点处施工质量难以保证,具体体现在框架柱的箍筋在梁端钢筋安装就位后很难保证箍筋之间的间距,经常会出现几根箍筋挤在一起,彼此之间的距离完全不能达到设计[1~2]及规范[3]要求的情况,尤其是在框架柱梁节点处钢筋分布过密的情况下这种现象尤为突出,甚至导致此处箍筋呈现散乱分布、弯曲变形等现象,完全发挥不了其应有的作用。
见图1。
而且这种现象非常普遍,是必须解决的质量通病。
针对这种情况,作者找到了一种有效的解决办法。
一、质量问题现象框架结构的柱梁节点处钢筋安装施工时,框架柱梁节点处柱箍筋在梁钢筋绑扎完成后下放安装时总是不能保证间距达到设计及规范要求,尤其是在钢筋分布过密的情况下这种情况尤为突出。
柱箍筋在此处基本呈现散乱分布的现象,受力极不均匀,完全发挥不了其应有的作用,最终导致破环事故的发生。
见图2。
这类问题具有普遍性,且一直以来没有得到解决,亟待我们拿出好的办法加以解决。
图1框架结构柱梁节点处箍筋分布不均匀2019年7月第18卷第4期襄阳职业技术学院学报Journal of Xiangyang PolytechnicJuly,2019Vol.18No.4由图3可见,框架柱梁节点处箍筋间距不合格的现象非常严重,发生的频率达到了79%,必须解决。
梁柱节点核心区加密箍筋简易

梁柱节点核心区加密箍筋简易
方便的绑扎方法?
这个……似乎没有什么可以称得上“简易、方便”的,但是在绑扎之前如果熟读图纸,合理策划的话,可以事半功倍。
比如:1、中间跨的梁柱节点如果周围伸过来的梁下部筋没有弯折的话,可以在绑扎柱子前一次绑扎到顶。
边跨的柱子可以先排布周围梁的下部筋,在放置上部筋前套上核心区的箍筋并绑扎,然后再绑扎周围的梁;2、与施工员沟通,严格按施工顺序施工,不要形成木工提前封梁侧边模板的情况。
框架梁柱节点
按照规范加密就可以了,柱子箍筋由抗剪和构造两个共同决定,不可以省去。
否则会改变柱子的受力特征。
1.按规范要求加密,柱长边尺寸,本层净高1/6,及500三值中最大值;与变截面柱无关.
2.柱作为梁的支承构件,梁为被支承构件,节点处应保证支承构件的连续性.。
梁柱节点中柱箍筋的施工方法

梁柱节点中柱箍筋的施工方法摘要:本文结合建筑框架结构中梁柱节点及其受力特征,对建筑梁柱节点柱箍筋施工的常见问题及其具体施工中的操作方法和控制措施进行研究,以为有关工程实践及研究提供参考。
关键词:梁柱节点;柱箍筋;施工;方法分析建筑结构施工中,对钢筋混凝凝土框架结构的梁柱节点区柱箍筋施工方法进行合理设计和应用,从而在确保建筑梁柱节点区的柱箍筋施工可靠基础上,对整个建筑结构的质量和安全进行保障,具有十分积极的作用和意义。
值得注意的是,结合建筑钢筋混凝土框架结构的梁柱节点区柱箍筋施工实际情况,在具体施工开展中,严格按照设计要求进行箍筋设置,并加强对柱箍筋施工的质量和效果控制,能够有效促进其施工开展的简便性及其质量效果提升,满足建筑结构设计与施工的有关要求。
下文将结合建筑钢筋混凝土框架结构中梁柱节点的受力特点,对其柱箍筋施工的方法与控制对策进行研究,以供参考。
1梁柱节点及其受力特征分析在钢筋混凝土框架结构建筑中,梁柱节点是其建筑结构的重要一部分,对建筑结构的内力分配与传递以及建筑结构整体性能,均有着重要的作用和影响。
其中,梁柱节点部位是建筑框架结构节点的核心区域,也是整个主体结构的重要构成部分,对建筑结构的整体体系有着重要的枢纽连接作用,由于该节点在建筑框架结构中对梁、柱所传递的弯矩、剪力与轴力等起着重要的传递作用,其受力状况相对复杂,并且在各种承载作用中,以剪切破坏为梁柱节点的主要破坏形态,能够在地震的反复作用下,使其结构中存在多种的交叉裂缝,导致其节点区混凝土强度降低,从而对建筑框架结构的整体性能和安全产生影响。
此外,在框架结构建筑的梁柱节点区中,节点部位作为其重要组成部分之一,在平面框架中能够实现周围所传递的弯矩、轴力以及剪力作用承载,并且在竖向荷载较大但地震的水平反应相对较小的情况下,其梁的两端截面内力引起的剪力作用也相对较小,对整个节点部位的受力情况十分有利,反之,则会导致节点部位受力状态出现不利,最终因梁柱节点的剪切破坏与钢筋锚固破坏导致整个框架结构受到影响。
框架结构梁柱节点箍筋布置如何解决

框架结构梁柱节点箍筋布置如何解决钢筋混凝土框架结构梁柱节点也称节点核芯区,是主体结构的重要组成部分。
框架结构的震害大多发生在柱和梁柱节点核芯区,节点破坏主要是剪切破坏和钢筋锚固破坏,严重时会引起整个框架的倒毁。
我国新、老规范均强调了“强节点”的设计要求,对节点的箍筋和砼强度做了比较严格的规定。
但是,在工程实践中却往往对节点的施工重视不够,节点施工质量控制不严。
下面谈谈节点施工的一些问题,探讨如何保*节点区的施工质量。
1、节点区的钢筋绑扎梁柱节点的钢筋主要应注意两点:1.1箍筋的间距。
1.2纵筋的锚固。
设计上一般是按照规范要求取节点区箍筋与箍筋加密区相同,包括箍筋的规格、直径和间距等;纵筋锚固也要求满足规范规定,包括伸入支座的直段及弯钩长度。
实际施工中常常出现的问题是:节点区箍筋缺少绑扎、数量不足、间距不分,或者几个箍筋全堆在一起,或者空空的一长段没有箍筋;而纵筋则可能会因弯钩被烧短烧断导致锚固长度不够。
究其原因,一方面是部分施工管理、监理人员素质较低,对节点区的重要*缺乏认识,质量意识比较淡薄;另一方面则是施工所采取的工艺流程限制,使得要做到节点区钢筋(尤其是箍筋)完全符合设计及规范要求十分困难,甚至是根本不可能。
工程实践中最常见的框架梁柱施工做法有两种:一种是将每层柱包括柱身、加密区和节点区的箍筋一次全部按要求绑扎好,然后装柱模板、在梁底下5~10㎝处留施工缝浇灌柱砼,柱侧模拆除后接着装柱头节点模板和梁底模(或者包括梁一边侧模),然后绑扎框架梁钢筋。
这种做法节点箍筋影响了柱砼的浇灌作业,砼工往往不得不解开扎丝,从侧面敲打已绑好的节点箍筋以打开一个大口子让砼比较顺利地流入柱内。
这样一来,节点区的箍筋就被打乱了,要恢复原状很不容易,而且要多费工时。
在浇灌柱砼时部分钢筋还会被水泥浆污染,影响与砼的粘结。
此外,节点区箍筋绑扎好后再穿梁底筋将会很麻烦,尤其是穿带弯钩(如在边支座)的底筋十分困难。
这时是钢筋工不得不敲打已绑好的节点箍筋,甚至会擅自烧断弯钩造成纵筋的锚固不够。
浅谈框架结构梁柱节点箍筋施工到位

浅谈框架结构梁柱节点箍筋施工到位目前混凝土框架结构的钢筋施工工艺很成熟,但框架节点梁柱交接部位的柱箍筋绑扎方法有存在问题,值得引起施工单位和质检部门重视。
标签:通病;框架结构梁柱;节点箍筋施工目前混凝土框架结构的钢筋施工工艺,已相当成熟。
然而框架节点梁柱交接部位的柱箍筋绑扎却很少被人注意,质检人员也往往忽视这一点,并且这种情况并不是个别现象,已成为框架结构钢筋绑扎的通病,值得引起施工单位和质检部门重视。
当完成楼板模板绑扎梁的钢筋骨架并整体入模时,由于梁内钢筋纵横交叉,就不能按常规方法绑扎柱箍筋。
不严格按图施工,在梁柱交接部位不放或少放柱箍筋,使得框架柱纵向钢筋特别是四角纵筋在较大长度内(外)侧没有横向约束(图一),这样在荷载作用下,将导致纵筋过早向外压屈而降低结构的承载力,特别是削弱结构的抗震能力。
施工人员意识到梁的钢筋骨架整体入模后,绑扎柱箍筋的困难,便采用拼合箍筋(图2),该形式不符合《混凝土结构设计规范》GB50011-2001第7.3.3条的规定,若作为个别的或局部的补救措施,则无可非议,过多地采用是不适宜。
结合各类规范相关要求,对柱箍筋都有严格要求。
《混凝土结构设计规范》(GB50011-2001)第7.3.2条内容规定:“柱中箍筋应为封闭式。
同时对柱中箍筋的最大间距作了明确规定”;第11.4.12条,要求“框架柱和框支柱上、下两端的箍筋应加密,加密区的箍筋最大间距和箍筋最小直径应符合表11.4.12-2的規定”。
同时《高层建筑混凝土结构技术规程》(JCJ3-2002、J186-2002)第6.3.2-6.3.6条,第 6.4.3-6.4.10条对框架梁柱箍筋有类似规定。
《建筑抗震设计规范》(GB50011-2001)第6.3.14条指出“框架节点核心区的箍筋的最大间距和最小直径”。
《凝土结构施工质量验收规范》(GB50204-2002)第5.3.2条给出了可供采用的箍筋钩形式等。
因此根据设计规范的要求,施工中不能因为实际操作难度大而削减框架节点部门柱的箍筋。
06G901-1混凝土结构施工钢筋排布规

06G901-1混凝土结构施工钢筋排布规则与构造详图问题解答06G901—1有关问题的答疑(标院姚总对一些技术问题的答复)问题1.框架梁柱节点区柱箍筋在其节点上下()层高范围内是一个连续的等距的箍筋加密区,“901”给出了出节点区(梁顶、梁底)50布置层间柱箍筋的规定,这样“梁柱节点处柱”真的是分成了“3个区域”,请问这是出于什么考虑呢?答:首先,在实际施工中,框架梁柱节点区及其上下层高范围箍筋加密区并不是一个箍筋“连续等距离绑扎”的区域。
通常需要在节点区的梁底和梁顶位置各设置一道水平施工缝,节点区下方柱净高箍筋、节点区箍筋、节点区上方柱净高箍筋是分三次进行绑扎的,因此06G901标准图给出了下加密区箍筋、上加密区箍筋绑扎排布的起、止位置。
另外,由于框架梁柱节点区柱箍筋排布受到在节点区交叉通过的梁上部纵筋(或下部纵筋)的影响,节点区范围柱箍筋也不是一个理想的“连续等距离”的排布,06G901标准图也给出了节点区范围柱箍筋的排布规则。
问题2.06G901-1墙顶连梁,暗梁的弯折lle是基于什么考虑?与03G101-1的连梁有很大区别。
请教以什么为准?如果以901为准,可能我们的量收不回来!答:连梁顶层端节点处,是由连梁和剪力墙边缘构件形成的类似一个弯折构件的边端节点;暗梁顶层端节点处,是由水平暗梁加强带和剪力墙边缘构件形成的边端转角。
无论是弯折构件的边端节点还是加强构造的边端转角,都是结构薄弱环节且受力较复杂,构造需要加强,构造做法应体现边端转角节点构造的连续性和可靠性。
问题3.请问,06G901-1剪力墙的水平分布筋起步是50,而04G101-3,06G101-6中剪力墙水平分布筋起步是墙身水平筋间距的呢?答:剪力墙的水平分布筋起步是50还是水平筋间距的都没有原则问题,标准图06G901-1将起步筋排布位置(如梁箍筋、柱箍筋、剪力墙水平筋等)都确定为50mm作为标准排布构造,便于记忆和施工操作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
框架结构梁柱节点箍筋布置如何解决
很简单,按照建筑工程设计原则,强柱弱梁,所以,如果是框架柱和框架梁的节点,框架柱的箍筋按照正常设置,框架梁的第一道箍筋从两边50mm开始
框架结构梁柱节点施工2009-01-22 09:30:39| 分类:施工管理| 标签:|字号大
中
小订阅
钢筋混凝土框架结构梁柱节点也称节点核芯区,是主体结构的重要组成部分。
框架结构的震害大多发生在柱和梁柱节点核芯区,节点破坏主要是剪切破坏和钢筋锚固破坏,严重时会引起整个框架的倒毁。
我国新、老规范均强调了“强节点”的设计要求,对节点的箍筋和砼强度做了比较严格的规定。
但是,在工程实践中却往往对节点的施工重视不够,节点施工质量控制不严。
下面谈谈节点施工的一些问题,探讨如何保证节点区的施工质量。
1、节点区的钢筋绑扎梁柱节点的钢筋主要应注意两点:
1.1箍筋的间距。
1.2纵筋的锚固。
设计上一般是按照规范要求取节点区箍筋与箍筋加密区相同,包括箍筋的规格、直径和间距等;纵筋锚固也要求满足规范规定,包括伸入支座的直段及弯钩长度。
实际施工中常常出现的问题是:节点区箍筋缺少绑扎、数量不足、间距不分,或者几个箍筋全堆在一起,或者空空的一长段没有箍筋;而纵筋则可能会因弯钩被烧短烧断导致锚固长度不够。
究其原因,一方面是部分施工管理、监理人员素质较低,对节点区的重要性缺乏认识,质量意识比较淡薄;另一方面则是施工所采取的工艺流程限制,使得要做到节点区钢筋(尤其是箍筋)完全符合设计及规范要求十分困难,甚至是根本不可能。
工程实践中最常见的框架梁柱施工做法有两种:一种是将每层柱包括柱身、加密区和节点区的箍筋一次全部按要求绑扎好,然后装柱模板、在梁底下5~10㎝处留施工缝浇灌柱砼,柱侧模拆除后接着装柱头节点模板和梁底模(或者包括梁一边侧模),然后绑扎框架梁钢筋。
这种做法节点箍筋影响了柱砼的浇灌作业,砼工往往不得不解开扎丝,从侧面敲打已绑好的节点箍筋以打开一个大口子让砼比较顺利地流入柱内。
这样一来,节点区的箍筋就被打乱了,要恢复原状很不容易,而且要多费工时。
在浇灌柱砼时部分钢筋还会被水泥浆污染,影响与砼的粘结。
此外,节点区箍筋绑扎好后再穿梁底筋将会很麻烦,尤其是穿带弯钩(如在边支座)的底筋十分困难。
这时是钢筋工不得不敲打已绑好的节点箍筋,甚至会擅自烧断弯钩造成纵筋的锚固不够。
另一种是用所谓“沉梁法”绑扎框架梁钢筋,即在绑扎柱箍时留下节点区箍筋不绑,等木工将节点模板、梁模板和楼板底模都安装好后,再在楼面上绑扎梁钢筋,绑完后拆除临时支架将梁钢筋骨架落到梁模内。
这种做法很容易漏掉节点区的柱箍筋,就是放了也往往是无法绑扎、数量不足、间距不分又难以调整。
实践中,也有些项目提出采取改进的办法在箍筋四个角设导筋,将节点区箍筋按要求间距绑在导筋上固定成短钢筋笼,然后再随梁骨架沉入模板内;或者采用两个“U”形开口箍套叠,再焊成封闭箍。
实际上,只要是先把模板都安装好了再沉梁,无论是使用导筋还是“U”形开口箍,都难以很好地解决问题,尤其是高层建筑当柱比较大采用的是比较复杂的复合箍筋时,就根本不可能做到满足设计及规范要求。
实践中常见的情况是:在验收梁、板钢筋时,有关方面才发现和提出节点区箍筋问题要求施工班组整改。
但是,此时往往模板都已安装完毕,如果不拆除节点区模板,根本是不可能整改到符合规范要求的。
遗憾的是:实际上不少工程最后都是在“尽可能整改”中马虎过去。
实践证明:只有细分工艺流程,合理安排工作顺序,木工和钢筋工紧密配合,才可能保证节点区钢筋符合设计及规范要求。
做法是将柱的箍筋分段绑扎:首先先将柱箍绑至梁底下;其次在穿好框架梁底筋后绑扎节点区箍筋;最后在绑完框架梁钢筋后再在梁面上加一道节点
(定位)箍筋。
具体的施工流程可以是:绑扎框架梁以下柱箍安装柱模浇灌柱砼(顶层边柱要注意留够梁筋的锚固位置)拆除柱模安装框架梁底模安放框架梁底筋绑扎节点箍筋绑扎框架梁钢筋梁面处加节点(定位)箍筋一道安装节点区模板安装框架梁侧模及楼板底模。
这样的安排可能要增加绑扎框架梁钢筋使用的操作架,这时可以用工具式脚手架来解决。
如果楼板底模是用钢管做顶撑,也可以先搭顶撑架,利用它来做绑扎梁钢筋的操作架。
2、节点区的模板安装梁柱节点支模一般都比较麻烦,工效底。
施工实践中最常见的是采用现场临时散装的做法,容易出现尺寸偏差过大、拼缝不严密、表面平整度及接驳垂直度较差等通病,要拆除再重装往往十分麻烦,不便于进行节点内的杂物清理和节点箍筋的调整处理。
结合节点箍筋的绑扎顺序,在装梁底模、穿梁底筋再绑扎节点箍筋后才安装节点模板,可以采取框架梁宽度范围以外(框架梁端头梁底以下的节点模板作为梁底模的支承在装梁底模时已一起安装)的节点模板采用工具式定制模板的改进做法。
其具体要点如下:
2.1在弄清每个节点处的梁柱、楼板的几何尺寸及相互位置关系后,对节点进行分类编号。
2.2根据各个编号节点的相关几何数据确定节点模板的制作方案。
矩形节点框架梁宽度范围以外的模板一般由四个侧面的各一至两片矩形板组成,模板下部与柱的搭接长度取40㎝便于固定。
结合节点模板的组合方式确定每片模板的具体尺寸并编号后,绘制出各节点的模板制作图。
2.3安排熟练木工根据各节点的模板制作图预制节点工具式模板,并做好相应的标识。
模板可用18㎜厚夹板制作,用40㎜×50㎜(柱截面大于1000㎜时可用50㎜×100㎜)木枋做背楞,背楞间距不超过300㎜.装模专用的夹具也预先加工好,矩形柱采用钢管夹具,圆形柱采用扁铁圆箍夹具,紧固对拉螺栓采用Ф12圆钢。
2.4随施工进度,现场安装节点模板。
先用铁钉将相应的模板在柱身初步固定,检查安装标高及垂直度,调整合适后安装夹具并初步收紧螺栓,再复查无误后用力收紧螺栓完成安装。
另外,视情况可将节点模板与梁板模连结加固。
采用工具式定制节点模板体系,节点模板一般可以周转使用10次左右,可节省人工和材料;提前制作,又可节省现场作业时间,加快进度;工具式定制模板尺寸准确、接驳垂直、拼缝严密、不易变形,质量比较有保障,可减少或杜绝节点装模的通病;而且,模板装拆比较灵活简便配合了节点箍筋的绑扎。
3、节点区的砼浇灌框架梁柱节点作为梁的支座本身属于柱的一部分,所以节点砼强度等级应与柱相同。
在工程实践中,多层框架设计上一般都取梁板砼与柱砼强度等级相同;若原设计图纸上标明的柱与梁板砼强度仅相差5MPa,一般也会在图纸会审时将梁板砼强度等级改为与柱相同。
这种情况的节点区砼施工只需与梁板一起浇筑并注意振捣密实即可。
而在高层框架结构的抗震设计中,为了满足框架柱的轴压比要求又避免柱子截面尺寸过大,往往需要取框架柱的砼强度等级比梁板砼高出2个或2个以上的5MPa.这种情况,施工时就要采取特别措施保证节点砼的质量。
比较成熟有效的做法是:在梁柱节点附近离开柱边≥500㎜,且≥1/2梁高处,沿45°斜面从梁顶面到梁底面用5㎜网眼的密目铁丝网分隔(做为高低等级砼的分界),先浇高标号砼后浇低标号砼,即先浇节点区砼后浇节点区以外的梁板砼。
应注意的是:
3.1节点区砼与梁板砼应连续浇筑,不得将高低强度等级砼交界处留成施工缝或出现冷缝。
3.2应确定合理的砼配合比,严格控制施工配料,并在现场测控砼坍落度,加强对砼的养护,以防梁端高低等级砼交界附近出现砼收缩裂缝。
节点区高强度等级的砼宜采用坍落度比较小的非泵送砼配合比,使用塔吊运输,可减少水泥用量和用水量,降低砂率,从而减小砼的收缩量。
节点和梁的砼浇筑宜采用二次振捣法,以增强砼的密实性,减少收缩。
4、结语框架结构梁柱节点的施工质量不容忽视,应该提高对抗震节点重要性的认识,严格管理,采取合理的施工措施,确保施工质量能达到设计及规范的要求,不留隐患。
本文对节点施工的讨论、总结权当能为同行业者提供一个参考。
