行车课程设计作业

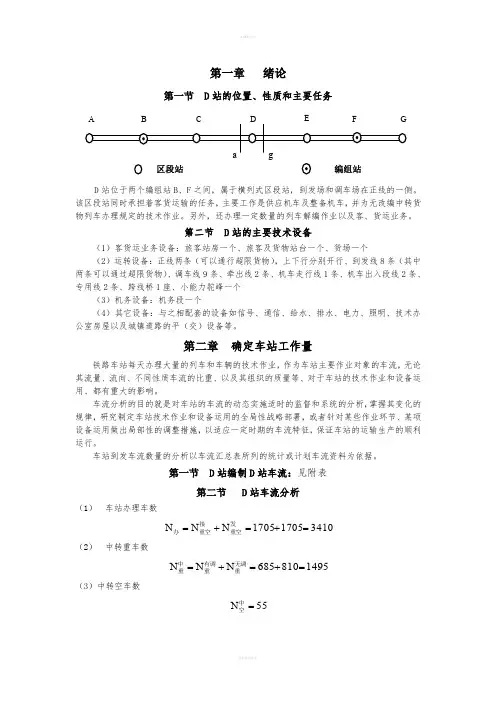

区段工作课程设计说明书第1章D区段站概述车站工作日计划图是车站对各种列车和车辆进行全部技术作业过程以及各项设备使用情况的详细图解，它是根据列车编组计划规定的列车编组内容，列车运行图规定的列车到发时间，重量，长度，车站技术装备运用方按规定的到线，调车线固定使用，调车机车分工以及技术作业过程规定作业时间的标准等资料进行编制；它的主要作用有：检查车站各项技术作业过程之间、车站作业与列车运行图之间是否协调，车站技术设备运用及作业组织是否合理；查明车站最繁忙阶段与最薄弱的环节，以便针对发现的问题，提出解决的办法；确定货车在站停留时间标准、调机台数及车站运用车标准数。

D站的邻接区段如下：区段站编组站D站的邻接区段技术特征：注：（2）列车起停附加时分：分货起2=t，分货停1=t；分客起2=t，分客停1=t第二章确定车站工作量第一节编制车站车流汇总表一、车流汇总表的作用与内容以及D站主要车流分析指标（1）作用：用于分析车站的工作性质及任务，研究车流的特征和变化规律，为制定车站技术设备运用方案提供依据。

（2）内容：车流汇总表的上半部分是车站接入的重空车流。

左边各栏所列为由各衔接方向接入，按列车编组计划规定的去向别的有调和无调重车数。

右边各栏则列出由各衔接方向接入，到达本站的重车数和按车种别的有调和无调空车数。

表的左下放所列为车站自装的重车数和发出的车种别空车数。

二、车流汇总表的编制根据原始资料（附件4—1、4—2）编制车流汇总表三、 D站主要车流分析指标N）1、车站办理车数（办发重空接重空办＝N N N +＝1703+1703＝3406（车） 式中 接重空N ——接入重空车总数；发重空N ——发出重空车总数。

2、中转重车数（中重N ）无调重有调重中重＝N N N +＝685＋810＝1495（车） 式中 有调重N ——有调中转重车数；无调重N ——无调中转重车数。

3、中转空车数近似地取接入和发出空车数的较小值，即59。

4、装车数（装U ）为149。

5、卸车数（卸U ）为90。

6、接空车数（接空N ）为118。

7、排空车数（排空N ）为59。

8、无调中转车数（无调中N ）无调空无调重无调中＝N N N +＝810＋55＝865（车） 式中 无调空N ——无调中转空车数。

无调中转车数占接入重空总车数的比重（无调接总σ）为：9、改编车数（改N ）空卸有调空有调重改＝N U N N N ∆+++＝685+63+90+59=897（车）式中 空N ∆——本站装车用的补充空车数，在接入空车数大于发出空车数时，近似地取两者之差。

否则，近似地取零。

改编车数占接入总车数的比重（改接总σ）为：第二节车站列车流表的编制一、 D站列车编组计划及自编出发列车数的确定二、D站列流的确定第三节绘制车流图和列流图一、绘制车流图①、有调中转车：（685+4）辆到C方向321辆；到E方向（364＋4）辆②、无调中转车：（810＋55）辆到C方向495辆；到E方向（315＋55）辆③、本站装车：149辆到C方向23辆；到E方向126辆④、本站卸车：90辆来自C方向59辆：来自E方向31辆⑤、到达空车：118辆来自C方向118辆：E方向0辆二、绘制列流图①旅客列车：通过：22列，E到C11列；C到E11列②直达列车：19列，来自C方向8列，来自E方向11列③直通列车：到达11列：来自C方向6列，E方向5列发出10列：到C方向4列，到E方向6列④区段列车：到达6列：来自C方向4列，E方向4列；发出7列：到C方向3列，到E方向4列⑤摘挂列车：到达2列：来自C方向1列，E方向1列；发出2列：到C方向1列，到E方向1列②⑤④③①①④④⑤②第三章确定车站线路专门化第一节到发线固定使用原则一、到发线的分配应遵循：1)旅客列车的到发线应靠近站台，以方便旅客的乘降；2)对朝鲜货物列车应拨给线间较宽的到发线；3)要进行解编作业的到发列车，其停留线靠近调车场，以便转线；4)对到专用线的列车，到发线应方便来去专用线的线路；5)通过列车尽量从正线上通过，避免通过过多道岔，影响通过速度。

二、调车场线路固定使用原则由于编组不同到达站列车和向不同作业地点送车的需要，调车场线路必须固定其用途。

以便在不同的线路上分别集结不同种类和不同去向的车辆，使解编作业有秩序地集合进行。

使列车的到发能有序地进行和编组不同到站列车和去向不同作业地点送车的需要，到发场和调车场线路必须固定其用途，以便列车到发在不同的线路上到达和出发作业在调车场内不同线路上分别集结不同种类和不同方向的车辆，使解编作业有秩序地结合进行。

规定调车场线路固定使用方法通常分两步进行，一是按照各种用途分配使用线路数，二是在既定的线路分配方案的基础上，为每一条线路确定其具体用途。

确定调车场线路使用方案，首先确定本站作业车，交换车，检修车，装载危险品车等地面需要较少线路数，然后确定集结列车的线路，每一组号固定使用一条线路，多的作为调整灵活使用。

在线路分配方案确定之后，调车场每一股道的使用方案应按下列原则确定。

1)适应车流强度的需要。

对车流量大的组号应拨给较长的线路，并尽可能在中间线束中选用，以减少整理次数和转线时间。

2)平衡牵出线的作业负担。

在驼峰编组有几条牵出线时，把车流强度较大的去向分散固定在连接于不同牵出线的调车线上，以期均衡牵出线的负担，减少待编时间。

3)减少调车作业干扰。

当驼峰编组场与出发场平均配列时，车流强度大的去向宜固定于靠近出发场的调车线上；交换车宜固定靠近邻区的调车线上；同一去向分组列车的各个车组宜固定于同一线束的相邻线上；到达的本站作业车宜固定在靠近货物作业地点的线路上等，以期缩短转线调车行程，减少调车作业的交叉。

4)照顾车辆溜行性能。

对空车和难行车比重较大的去向，尽可能固定在经过曲线和道岔较少的易行线上，以加速分解作业，保证调车安全。

根据我国铁路多年的实践经验，调车场备有几股机动线，并按照“定了不死，活而不乱”的原则，采取“固定与活用相结合”的方法使用调车线，对提高调车效率是极为有效的。

因此，调车线固定使用方案，只是组织调车工作的基本方案。

在日常工作中，调车工作领导人可以有计划地根据车辆集结情况活用其他线路，以保证调车场的正常作用秩序。

第二节 计算车站主要线路的容车数线路的容车数是线路所能容纳车辆数，它是线路的一项重要指标。

对接发列车和解编列车都具有十分重要的意义。

每条线路停留车数不能超过其容车数。

因此，我们有必要计算出车站主要线路的容车数。

保证作业安全进行，避免发生不必要的事故。

线路容车数由它有效长确定：到发线换算容车数按有效长度减去机车长度和30m 安全距离后，分别除以换算长度14.3m ； 调车线换算容车数，按有效长的75%除以14.3m ； 最大换算容车数，均等于有效长除以14.3m 。

1：到发线换算容车数3.14机有效安L L L m --=2：调车线换算容车数3.1475.0有效L m =3：最大换算容车数 3.14有效L m =注：有效L ——线路的有效长度 安L ——安全距离，已知安L ＝30m 机L ——机车的长度，已知机L ＝24m 车辆平均长度——一14.3线路使用情况及有效长第4章车站技术作业过程及其时间标准第1节各种调车作业时间标准的查定1、解体调车作业时间标准解体列车有两种方法：推送解体和溜放解体。

推送解体调车程包括空调车程与牵出调车程（组成一个挂车钩）、推送调车程和折返调车程。

因此，解体调车的时间空钩、牵出、推送、溜放等钩花费的时间。

根据附件9—1计算（min）2、编组调车作业时间标准调车作业时间等于钩分乘以钩数。

调车钩是指机车连挂或摘解一组车辆的作业，它是衡量调车工作量的一种基本单位。

钩分是指完成某一种调车钩所需的时分。

编组调车尽量减少车钩数，由其是推送调车，缩短调车作业时间。

根据附件9—2计算（min）3、:取送调车时间标准取车调车时间包括挑选车组、送车走行、捣车、对货位和回程走行。

送车调车时间包括去程走行、收集车辆、回程走行和分解车辆。

根据附件9—3计算第2节调机作业及调车数量及分工调车机车是编组站的主要生产动力。

为了解编列车和取送车辆，编组站通常配备有相当数量的调车机车。

如何合理有效地使用调车机车，充分发挥每台调车机车的能力，使其更好地为运输生产服务，也是制定编组站技术设备运用方案需要解决的一项重要课题。

2、调机技术中断时间标准调车组交接班时间：8：00~8：30、20：00~20：30、允许前后相差10min吃饭时间：12：00、0：00左右调机整备两次，其中一次0.5h,一次1h驼峰调机下编组场，每天4次，每次0.5h，大致4~5列整场一次调机技术中断时间标准表3、计算调机需要台数计算公式：M=∑T调/(1440-∑T中断)M=1730/(1440-360)=24 、调机分工已知D站调车机车为2台。

两台调机分别为调1和调2。

1调负责到达列车的解体和专用线上的取送列车。

2调负责对车辆进行编组和货场的取送车辆。

当然，两台调机虽然各有分工，但其分工不是一成不变的，可根据具体情况灵活运用，使调车作业有条不紊地进行。

另外，两台调机各行其职时应尽量减少相互间干扰，避免发生故障，提高调车工作效率。

第五章车站技术作业过程及其时间标准第1节列车技术作业过程及其时间标准一、各种货物列车技术作业过程列车到达技术站或列车编组完毕后，在技术站的到达场、出发场或到发场上要对列车进行一系列的技术作业，各种列车所需进行的作业内容和要求不尽相同，但都必须办理下列技术作业：1.车辆的技术检查和修理；由于列车重量大、速度高，在运行中冲击力大，车辆的走行、连接部分可能发生损坏，零件可能磨耗过多或丢失、车辆的制动部分可能动作失灵，所以需要进行技术检查和修理。

2.车辆的货运检查及整理；车辆经过一段长距离运行后，货物装载状态可能发生变化，需要进行装载整理。

这项作业由货运检查员负责。

3.车列及票据交换；为了避免车辆错挂，列车编组顺序表内的记载，必须与车列及货运票据相符。

列车技术作业过程是在保证车站技术作业安全和质量的前提下，规定车站最有效的办理各种列车的车辆技术作业的劳动组织，作用程序和时间标准。

(1).到达解体列车的技术作业过程(2).自编出发列车技术作业过程(3).无改编中转列车技术过程(4).部分改编中转列车技术作业过程（一）﹑无改编中转列车的技术作业过程无改编中转作业实际上是将到达作业与出发作业结合起来进行。

但因不改变列车编组内容，所以具有如下特点：(1).免除了准备解体，编制列车编组顺序表等相关作业。

(2).车列票据可由列车长和出发车长在现场直接办理交接。

(2).机车采用循环运转制时，在基本段不更换机车，只在站线上进行机车整备作业。

无改编中转列车技术作业过程图:（二）﹑到达解体列车的技术作业过程列车到达后，除了应完成车辆的技术检查和修理、货物检查和整理、摘下机车和核对现车等作业外，调车组必须按调车通知单进行车列解体准备工作，并应在试风后与技术检查平行进行。
