CAD第一视角与第三视角区别及优缺点
CAD制图视图角法

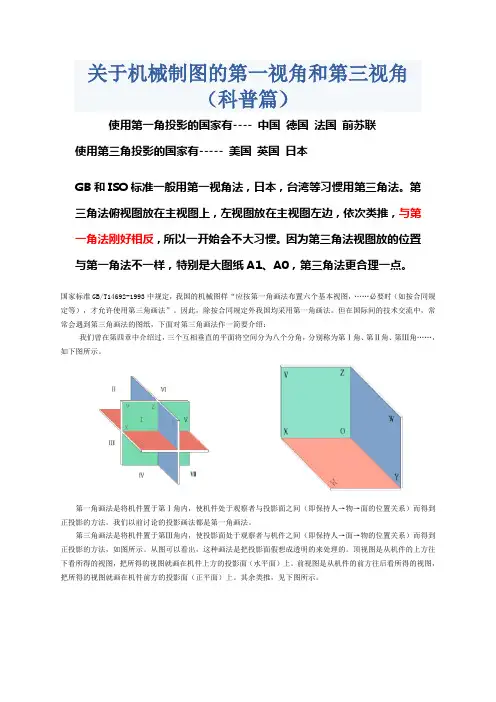

关于机械制图的第一视角和第三视角（科普篇）使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。
第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0，第三角法更合理一点。
国家标准GB/T14692-1993中规定，我国的机械图样“应按第一角画法布置六个基本视图，……必要时（如按合同规定等），才允许使用第三角画法”。
因此，除按合同规定外我国均采用第一角画法。
但在国际间的技术交流中，常常会遇到第三角画法的图纸，下面对第三角画法作一简要介绍：我们曾在第四章中介绍过，三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如下图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
其余类推，见下图所示。
第一角画法与第三角画法的投影面展开方式及视图配置如下图所示。
仔细比较两种画法便可看出，虽然两组基本视图配制位置有所不同，但各组视图都表达了机件各个方向的结构和形状，每组视图间都存在着长、宽、高三个方向尺寸的内在联系和机件上各结构的上下、左右、前后的方位关系。
这里将两种画法的投影规律总结如下：(1) 两种画法都保持“长对正，高平齐，宽相等”的投影规律。
CAD第一视角与第三视角区别及优缺点(图示详解)
CAD第一视角与第三视角区别及优缺点(图示详解)第一视角与第三视角区别及优缺点（图示详解）第一角画法又称E（European）法，是欧洲人创造并广泛使用的。
第三角画法又称A（American）法，是美国人创造的并为西方广泛使用。
第一角法是国际标准化组织认定的首选表示法。
必要时（如按合同规定等）才允许使用第三角法。
采用第三角法时，必须在图样中画出第三角投影的识别符号。
我国使用第一角法。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF)、挪威(NS)、前苏联等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中国台湾(CNS)、国际标准化机构(ISO)与日本 [JIS]则采第一角法及第三角两制并行。
在国际间的技术交流中，常常会遇到第三角画法的图纸，下面对第三角画法作简要介绍：三个互相垂直的平面将空间分为八个分角，分别为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如下图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
国内教学讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
其余类推，见下图所示。
(a)第一视角(b)第三视角最后：第一视角和第三视角视图名称很多人容易搞混。
例如左视图。
因为第一视角是在工件的左侧看的，但是工件在右侧，放置的时候在主视图的右侧；而第三视角在左边看完直接就放在工件左侧了。
其它依次类推：第一视角：左视图放右边，右视图放左边，后视图放左边；··俯视图放下面，仰视图放上面，主视图在中间。
第一视角与第三视角的区别
第一视角与第三视角的区别机械制图时为了便于表达例题的几何形状及特点，常用轴测图作为三维的描述方法，用多面正投影图作为二维的描述方法。
国标规定《机械制图》将采用正投影方法绘制的物体投影图称为视图。
在我国，工程制图都采用第一角投影法（GB/T 14692-1993），产生视图的要素的关系是人一物一投影面。
第三角投影法，是将投影面（称为透明玻璃）置于观察者与机件之间，从投射的方向看是：人一>投影面（投影图）一>物。
国际标准（ISO）中规定，可以采用第一角投影法，也可以采用第三角投影法。
ISO标准的图形均采用第一角投影，但规定两种投影法是等效的。
为了区别两种方法，规定在标题栏中专设的格内用规定的识别符号表示。
参见GB/T 14692-1993中规定的识别符号。
采用第一视角投影的国家：中国、英国、德国、俄罗斯、法国等。
采用第三角投影的国家：美国、日本、澳大利亚、加拿大等。
物体在正面上的投影称为主视图，在水平面上的投影称为俯视图，在侧面上的投影称为左视图。
主视图：从物体前面向后看，主要得到物体前面的形状，而后面的轮廓线不可见。
不可见的轮廓线应画成虚线。
俯视图：从物体上面向下看，主要得到物体上面的形状，而物体上表面以下被遮挡的轮廓线均不可见，应画成虚线。
左视图：从物体左面向右看，主要得到物体左面的形状，而物体左表面右方的轮廓线不可见，应画成虚线。
俯视图：反映物体的左、右、前、后四个方位，同时反映了其长度、宽度。
左视图：反映物体的上、下、前、后四个方位，同时反映了其高度、宽度。
绘图审图的对视图的注意事项：1：在图纸上一定要先分清视角后再施工。
2：出图纸之前也要想清楚视角的摆放。
3：在出图纸当中，要注意每个国家所用的视角都不一样，这个要根据客户而定。

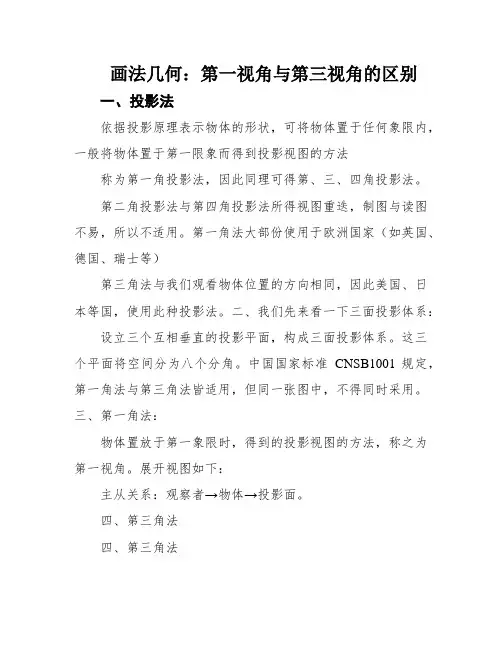

画法几何：第一视角与第三视角的区别
画法几何：第一视角与第三视角的区别
一、投影法
依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视图的方法
称为第一角投影法，因此同理可得第、三、四角投影法。
第二角投影法与第四角投影法所得视图重迭，制图与读图不易，所以不适用。
第一角法大部份使用于欧洲国家（如英国、德国、瑞士等）
第三角法与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法。
二、我们先来看一下三面投影体系：设立三个互相垂直的投影平面，构成三面投影体系。
这三个平面将空间分为八个分角。
中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。
三、第一角法：
物体置放于第一象限时，得到的投影视图的方法，称之为第一视角。
展开视图如下：
主从关系：观察者→物体→投影面。
四、第三角法
四、第三角法。
第一视角法与第三视角法的区别
第一视角与第三视角的区别
1.1视角：
任何物体在空间中都有六个面，人观察物体的六个投影面时就产生了视角。
1.2两种视角的区别
第一视角法：人保持不动、物体围绕人转动。
主视图为固定视图，俯视图在主视图下边、左视图在主视图右边、右视图在主视图左边、仰视图在主视图上边；
第三视角法：物体保持不动，人围绕物体转动。
主视图为固定视图，俯视图在主视图上边、左视图在主视图左边、右视图在主视图右边、仰视图在主视图下边；
1.3 两种视角法常用区域：
使用第一视角法的国家有：德国、法国、前苏联、中国
使用第三视角法的国家有：英国、美国、日本。
第一视角与第三视角
要决：要决：俯视图：从上往下投影，在主视图下方；俯视图（顶视）：从上往下看，在主视图上方
仰视图：从下往上投影，在主视图上方仰视图：从下往上看，在主视图下方
左视图：从左往右投影，在主视图右方右视图：从右往左看，在主视图右方
右视图：从右往左投影，在主视图左方左视图：从左往右看，在主视图左方
制 作：章晋礼审 批：章晋礼日期：2018-7-20第一视角第三视角
第一视角与第三视角区分
惠州市亿能电子有限公司
1.主视图(Front):从物体的正面(前面)观看,所得到的视图. 1.主视图(Front):从物体的正面(前面)观看,所得到的视图.
3.两个相对视图（如左右、俯仰、主后）旋转180度后外边沿可完全重合！ 3.相对视图（如左右、俯仰、主后）旋转180度后外边沿可完全重合！
4.看得到的形状边沿用实线，看不到的用虚线（如相对视图的中间棱线）！ 4.看得到的形状边沿用实线，看不到的用虚线（如相对视图的中间棱线）！
2.其它视图:人不动物动（物体转向人眼,视图皆为投影,视图位置与实物位置——投影方向——相反）.
2.其它视图:人动物不动（人站在哪面看哪面，视图位置与实物位置相同）.后视图：从后(反面)往前(正面)看,在右视图的左边或左视图的右边。
后视图：从后(反面)往前(正面)看,在左视图的左边或右视图的右边。
其它视图也完全相同，但与主视图的位
置正好相反(但后视图可能相同)！
主视图相同: 一般位于
图纸中央或X 与Y 轴交
点处！。
机械图纸使用第一角法和第三角法，它们有什么区别
机械图纸使用第一角法和第三角法，它们有什么区别
机械制图是工厂技术人员必须掌握的知识。
有些技术人员以前没有学过“机械制图”，在生产中凭着见得多了也能看懂加工图纸。
但是，也正是这种没有基础的感觉可能会造成错误，比如将加工部位弄反掉。
本文总结了机械制图的投影知识，供大家参考。
一、机械制图投影法
依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。
空间的四个象限
物体与四个象限
第二角投影法与第四角投影法所得视图重迭，制图与读图不易，所以不适用。
二、第一角与第三角法的区别
第一角法：物体置放于第一象限时，得到的投影视图的方法，称之。
主从关系：观察者→物体→投影面
第一角法 第三角法：物体置放于第三象限时，得到的投影视图的方法，称
之。
主从关系：观察者→投影面→物体
第三角法
第一角法：大部份使用于欧洲国家（如英国、德国、瑞士等）；
第三角法：与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；
中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。
机械图纸中一般要用如下图示注明所用投影法：。
第一角画法和第三角画法的区别
工程制图制图中第一角画法和第三角画法的区别唐小波（重庆长安铃木汽车有限公司重庆401320）世界各国的工程图样有两种体系，即第一角画法和第三角画法。
中国、英国、德国和俄罗斯等国家采用的是第一角画法，美国、日本、新加坡等国家及中国港台地区则采用第三角画法。
虽然在国内默认采用第一角画法、上大学时老师也主要以第一角画法教学，但在实际的工作中难免会与第三角画法打交道。
例如在中日合资企业、中美合资企业里往往外资方会因拥有核心技术而比较强势，中方不得不去适应外资方而采用第三角画法制图；同样，国内的工厂给外资、港资、台资企业代工时，也需要能识别甲方提供的使用第三角画法的工程图样。
工程图样是工程师们交流的共同语言，它保障了产品设计、技术交流、生产和贸易等活动的顺利进行。
在这个全球分工协作的时代，中国工厂显然已成为世界的加工中心，作为一个合格工程技术人员，我们在掌握了第一角画法的基础上，理解和掌握第三角画法也是非常必要的。
本文将简要的为各位介绍下第一角画法和第三角画法，以及两者的区别和特点。
一、投影法概念一个物体在光源的照射下，必定在地面或者墙上留下阴影，我们将其称为影子。
聪明的人们通过影子这个自然现象，经过科学的抽象提出了投影法的概念，它是绘制工程制图的基本原理。
假设物体是透明的，光源的光线将物体的各个顶点和各条棱线投射到某一平面上，这些点和棱线的影子所构成的图形就称为投影。
这种投射线通过物体，向选定的面投射，并在该面上得到图形的方法称为投影法。
构成投影体系的要素包括投影中心、物体、投射线、投影面、投影。
图1 投影原理二、投影法分类根据投射线间的相对位置，投影法共分为平行投影法和中心投影法两大类。
中心投影法是用一束由一点发出的投影线进行投影,如图1所示。
中心投影图的度量性较差，一般不反映物体的真实形状，而且投影的大小随投射中心、物体和投影面之间的相对位置的改变而改变。
由于它的图形逼真，直观性较强，因此它常用于建筑物的透视图。
第一视角与第三视角简介
第一视角与第三视角简介机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：（仅供参考）第一视角第三视角在内地一般用的都是第一角画法。
使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法，美国，日本，台湾地区等习惯用第三角法。
第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2) 第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第遗教画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
类别。
机械制图三视图的第三角法和第一角如何区分
三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。
工程图纸视角转换作业标准
统一视图转换方法,做到转换的快速准确.
2.适用范围:
第三角视图概述:
与国内常用的第一角视图不同,国际上通用的是第三角视图,我们通常所用的国际大公司的图面也是采用第三角视图,因此要尽快转变以前的识图方式.其中最重要就是要掌握二者的不同点.
1第三角视图与第一角视图的区别:
第三角视图与第一角视图在投影方式是相同的,二者的区别主要体现在视图摆放位置上.如下图3-1为第一角视图的摆放位置,其特点是:同向视图摆放在主视图异侧;图3-2为第三角视图的摆放位置,其特点是:同向视图摆放在主视图同侧
图3-1
图3-2
2注意问题:
1.如下图3-3所示为第一视角和第三视角的标识,我们可以采用这种方法来识别图面是其中哪一种.
图3-3
2.港艺钣金部的工程图面多采用第一视角.
3.一般模型的投影可分为六个视图,即主视图,俯视图,左视图,右视图,仰视图,后视图.视图来自影原则:长对正,高平齐,宽相等
第一角法与第三角法的区别
第一角法与第三角法的区别
1. 任何物体在空间位置都有八个位置，即所谓视角。
因此就产生了不同的投影视图。
第一角画法又叫“苏联”画法，也就是先见视图——再见实物。
第三角画法又叫“美国”画法，其特点就是先见实物——再见视图。
就其投影规律来讲第三角画法较为合理，因为它的视图名字就是它的视图位置，正象有的朋友讲的那样画轴侧图好象容易些。
其实只要你熟练掌握了投影规律，两种画法都是一样的。
目前以美国为代表的画法有日本，德国，加拿大等先进的资本主义国家，但英国除外。
以前以苏联为首的东欧前社会主义国家都采用第一角视图画法，我们国家的整个工业体系，在五六十年代是全盘照搬前苏联那一套，当然采用的是第一角画法了。
目前台湾翔虹CAD的画法属于美国画法，所以说了如上的话。
2. 简单地说，第一视角就是：图纸－实物－你的眼睛，即实物放在图纸和你的眼睛中间，从眼睛方向投影到图纸上；第三视角就是：实物－图纸－你的眼睛，即图纸放在实物和你的眼睛中间，实物往你的眼睛方向投影到图纸上．还有不能象以上所说的：简单说就是左视图在左边,右视图在右边!
3. 第一角法又称投影法，而三角发又称镜象法。
图纸的识别
常用计量单位的认识
2、计量单位的换算
1Y（码）=3Ft（英尺）=36in=0.9144M 1Ft=12in=30.48cm 1in=25.4mm=1000mil（密耳，一密耳等于千分之一英寸） 1kg=2.2Lbs（英镑） 1kg=9.8N 1Lb=454g=0.454kg*9.8=4.44N 1M=10dm=100cm=1000mm 1mm=1000um=1000000nm（纳米）=10000000A（埃） 1mm=100丝 备注：在机械尺寸计量中通常将1mm平均划分为一百分，其中一份所代表的长度单位称为1
*如果图面上尺寸没有标公差，参照一般公差。
尺寸的认识
3、尺寸标注（工程图的单位是毫米mm，一般不变）
（1）基本要求： 1） 正确（尺寸数值要正确，尺寸注法符合机械制图国家标准的规定） 2）完整（尺寸要完整，不遗漏、不重复） 3）清晰（尺寸布局要清晰、合理，便于识图） 4）合理（所标尺寸不但要满足机件在使用时的质量要求，而且应有利于加工和测量）
A2--594x420 A5--210x148
与实物相同 缩小的比例 放大的比例
1:1（为方便加工，零件图常采用1:1的比例图距：实距） 1:1.5, 1:2, 1:2.5, 1:3, 1:4, 1:5等 2:1 2.5:1 4:1 5:1 (10 x N : 1)
公差： 与 公差等级： 实际参数值的允许变动量.
4、技术要求
主要含概图形上无法显示的内容，如：环保要求、外观要求、功能测试要求等。
第一视角与第三视角区分
第一视角与第三视角区分国家标准GB/T14692-1993中规定，我国的机械图样“应按第一角画法布置六个基本视图，……必要时（如按合同规定等），才允许使用第三角画法”。
因此，除按合同规定外我国均采用第一角画法。
但在国际间的技术交流中，常常会遇到第三角画法的图纸，下面对第三角画法作一简要介绍：我们曾在第四章中介绍过，三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如下图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
其余类推，见下图所示。
第一角画法与第三角画法的投影面展开方式及视图配置如下图所示。
仔细比较两种画法便可看出，虽然两组基本视图配制位置有所不同，但各组视图都表达了机件各个方向的结构和形状，每组视图间都存在着长、宽、高三个方向尺寸的内在联系和机件上各结构的上下、左右、前后的方位关系。
这里将两种画法的投影规律总结如下：(1) 两种画法都保持“长对正，高平齐，宽相等”的投影规律。
(2) 两种画法的方位关系是：“上下、左右”的方位关系判断方法一样，比较简单，容易判断。
不同的是“前后”的方位关系判断，第一角画法，以“主视图”为准，除后视图以外的其它基本视图，远离主视图的一方为机件的前方，反之为机件的后方，简称“远离主视是前方”；第三角画法，以“前视图”为准，除后视图以外的其它基本视图，远离前视图的一方为机件的后方，反之为机件的前方，简称“远离主视是后方”。
三视图的第三角法和第一角法
三视图的第三角法和第一角法2007-04-13 22:24三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法。
，2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
第一视角和第三视角的区别
1 概述当今世界上，ISO国际标准规定，第一角和第三角投影同等有效。
各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。
解放前我国也采用第三角投影，新中国成立后改用第一角投影。
在引进的国外机械图样和科技书刊中经常会遇到第三角投影。
ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。
在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。
图1 第一角画法标记符号图2 第三角画法标记符号2 第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域，分别为第1、第2、第3、第4、第5、第6、第7、第8分角，如图3所示。
图32.1 将物体放在第一分角内投影称为第一角投影，又称E法——欧洲的方法。
2.2 将物体放在第三分角内投影称为第三角投影，又称为A法——美国的方法。
我国用的是第三角投影法。
第三角投影是假想将物体放在透明的玻璃盒中，以玻璃盒的每个侧面作为投影面，按照人—面—物的位置作正投影而得到图形的方法，如图4、图5。
图4 图52.3 第三角投影中六个基本视图的位置ISO国际标准规定，第三角投影中六个基本视图的位置如图6所示。
图6以上视图是将物体投影到一个封闭矩形（透明的）“投影箱”的各个投影面上而得到的。
每个视图都可以理解为：当观察者的视线垂直与相应的投影面时，他所看到的物体的实际图像。
前视图即观察者假想自己处于物体的前面，并逐点移动眼睛的位置，且视线始终垂直于一个假想的正立投影面（透明的）而得到的物体的正面投影，其它视图可按类似方法获得。
读图者应当始终把视图看作是物体本身的一面。
从前视图可看出物体的高度与宽度，以及物体顶面、底面、左侧面和右侧面的位置。
顶视图显示物体的深度和宽度。
2.4 第三角投影的优点（1）视图配置较好，便于识图视图之间直接反映了视向，便于看图，便于作图。
第一视角和第三视角的区别
第一视角和第三视角的区别
第一视角相当于“第一人称”，即指以叙述人本人亲眼所见的角度对客观事物进行观察或描述。
最早是生活与制图用语，后被广泛运用在游戏术语中。
“第一视角”更直观，更具代入感，可以观察到操作者每个细致入微的操作，洞悉操作者每一个战术心理，特别在需要操作技巧、战略技巧的游戏中更利于旁观者跟踪学习，因而受到许多玩家喜爱，由此衍生出一大批“第一视角”解说以及“第一视角”视频。
第三视角法，也称第三象限法，俗称镜面法；第三视角可以理解为物不动人动，我们需要哪一边的视图就需要从哪一面去看。
第一视角法，也称第一象限法，俗称投影法。
第一视角刚可以理解为人不动物动，我们需要哪个视图就可以把物体“放倒”到那个视图中。
第一角投影法：常称欧洲方法或E法，我国机械制图标准中采用的投影法与此相同。
第三角投影法：常称美国方法或A法，第三角投影法是假想将物体置于透明的玻璃盒之中，玻璃盒的每一侧面作为投影面，按人、面、物的相对位置关系作正投影所得图形的方法。
第一视角和第三视角的主要区别：物体所处的位置不同。
