高倍数中倍数泡沫灭火系统设计
高、中、低倍数泡沫灭火系统分类应用探讨
![高、中、低倍数泡沫灭火系统分类应用探讨](https://img.taocdn.com/s3/m/c48f549f50e2524de5187ed2.png)
高、中、低倍数泡沫灭火系统分类应用探讨2-24消防泡沫灭火系统按发泡倍数分类为:低倍数泡沫灭火系统,发泡倍数低于20倍;中倍数泡沫灭火系统,发泡倍数20~200倍;高倍数泡沫灭火系统,发泡倍数200~1000倍。
一、低倍数泡沫灭火系统:低倍数泡沫灭火系统按使用方式的不同分类为:低倍数泡沫灭火系统、泡沫喷淋灭火系统。
低倍数泡沫灭火系统适用于加工、储存、装卸、使用甲(液化烃除外)、乙、丙液体的场所。
如:油田、炼油厂、化工厂、码头、地下车库、飞机库、机场、燃油锅炉房等场所。
1.低倍数泡沫灭火系统低倍数泡沫灭火系统主要由消防水泵、压力式泡沫比例混合装置、瑞港消防、泡沫产生器、雨淋阀、及其它阀门和管件等组成。
当一定压力的消防水经泡沫比例混合装置与泡沫灭火剂混合后,形成一定比例的泡沫混合液,经泡沫产生器生成空气泡沫,由泡沫喷口沿罐壁淌下,覆盖燃烧液体表面,从而窒息灭火。
2.泡沫喷淋灭火系统(泡沫-水喷淋自动灭火系统)在自动喷水灭火系统中配置可供给泡沫混合液的泡沫比例混合装置,组成既可喷水又可喷泡沫的固定灭火系统。
它可以是开式系统,也可以是闭式系统。
广州瑞港消防设备有限公司生产的这种系统在深圳用得比较早,当有火灾发生时,安装于保护区的火灾探测器有信号传至控制柜,闭式喷头的玻璃球破裂喷水,此时,手动或自动开启雨淋阀、消防泵、管路阀门,系统工作。
压力消防水经瑞港泡沫比例混合装置与泡沫液混合,形成一定比例的泡沫混合液,经喷头喷洒空气泡沫达到灭火效果。
泡沫喷淋灭火系统主要由消防水泵、泡沫比例混合装置、喷头、水流指示器、湿式报警阀、雨淋阀及其它阀门、管道等组成。
注:1.根据使用方式可分为:开式泡沫喷淋灭火系统和闭式泡沫喷淋灭火系统。
2.该系统喷头既可用泡沫喷头,也可用洒水喷头。
3.当选用洒水喷头时,必须使用水成膜泡沫液或成膜氟蛋白泡沫液。
4.泡沫-水喷淋联用系统也称ZP系统,ZP32即混合液流量为32L/s的自动泡沫喷淋系统。
高倍数泡沫灭火系统设计简介
![高倍数泡沫灭火系统设计简介](https://img.taocdn.com/s3/m/260a5cd176a20029bd642d8b.png)
!$&
!$.
消防水泵和泡沫液泵 按设计流量和设计压力经计算确定各种 泵 的 型
比例混合器和负压比例混合器三种:
号。泡沫液泵应采用耐腐蚀泵及附件, 并防止管道超 压。 消防水泵和泡沫液泵均应设置备用泵, 水泵能自 灌并能自动启动, 应有可靠的消防电源。如现场电源 不足时可以采用柴油机驱动,也可以采用氮压式系 统。
!$4
泡沫液储罐
・ !""# $ 房材与应用
!%
建筑技术
!"#$%&’(&)"!* &’($+,*,-.
高倍数泡沫灭火系统应按最大防护区的 灭 火 要 求设置泡沫液储罐,储罐应采用耐腐蚀材料如不锈 钢、 聚氯乙烯、 聚乙烯等材料制造。固定式常压储罐应 设置液面计、 出液孔、 取样孔、 排渣孔、 吸气阀及人孔 或手孔, 并标明泡沫液的名称和型号。 ・ 7,+<, => 式中 7—泡沫最小供给速率 —— 0’ ’451
业厂房、 油库储油罐和燃油锅炉房等主要场所也得到 应用。
’ !"#$%()/0,12345
高倍数泡沫灭火系统分为全淹没式、 局部应用式 和移动式三种类型。 下面对高倍数泡沫灭火系统全淹 没灭火系统做简要的介绍。 全淹没灭火系统属于固定式, 是高压水通过比例 混合器按比例吸入泡沫剂形成泡沫液由管道输送到 泡沫发生器, 形成泡沫群, 连续喷放到被保护区, 迅速 充满空间, 并且在要求的淹没时间内保持一定的泡沫 高度, 进行控火和灭火。 本系统按控制方式分为自动控制和手动控制两 种形式。自动控制灭火系统由自动探测、 自动报警和 自动控制与高倍数泡沫灭火系统连接组成。 其工作原 理见图 !。
!$%Biblioteka 高倍数泡沫发生器 高倍数泡沫发生器是将水和泡沫液按规 定 的 比
泡沫灭火系统设计 (23) 移动式系统
![泡沫灭火系统设计 (23) 移动式系统](https://img.taocdn.com/s3/m/04aaf94ed1f34693dbef3e2d.png)
移动式系统6.4.1 移动式高倍数泡沫灭火系统可由手提式或车载式高倍数泡沫产生器、比例混合器、泡沫液桶(罐)、水带、导泡筒、分水器、供水消防车或手抬机动消防泵等组成。
使用时,将它们临时连接起来。
地下工程、矿井等场所发生火灾后,其内充满危及人员生命的烟雾或有毒气体,人员无法靠近,火源点难以找到。
用移动式高倍数泡沫灭火系统扑救这类火灾,可将泡沫通过导泡筒从远离火场的安全位置输送到火灾区域扑灭火灾。
1982年10月,山西某煤矿运输大巷发生火灾,大火燃烧约30h,整个矿井充满浓烟。
用移动式高倍数泡沫灭火系统,两次发泡共用70min将明火压住,控制住火势发展,在泡沫排烟降温的条件下,救护人员进入火灾区,直接灭火和封闭火区。
河南某汽车运输公司中心站油库发生火灾,库房崩塌,罐内油品四溢,燃烧面积达500m2。
采用移动式高倍数泡沫灭火系统,1Omin后将火扑灭。
所以,移动式高倍数泡沫灭火系统,也可用于诸如油罐防火堤内等固油晶泄漏引起流淌火灾的场所。
对于一些封闭空间的火场,其内部烟雾及有毒气体无法排出,火场温度持续上升,会造成更大的损失。
如果使用移动式高倍数泡沫灭火系统,泡沫可以置换出封闭空间内的有毒气体,也会降低火场的温度,而后可用其他灭火手段扑救火灾。
移动式高倍数泡沫灭火系统还可作为固定式灭火系统的补充。
全淹没、局部应用系统在使用中出现意外情况时或为了更快地扑救防护区内火灾,可利用移动式高倍数泡沫灭火装置向防护区喷放高倍数泡沫,增大高倍数泡沫供给量,达到更迅速扑救防护区内火灾的目的。
目前,我国各煤矿矿山救护队都普遍配置了移动式高倍数泡沫灭火装置,对扑救矿井火灾、抢险、降温、排烟和清除瓦斯等都起到了很大作用。
采用移动式系统灭火,要进行临场战术组织;灭火成功与否,还与操作者个人能力、技巧密切相关,有关人员应有针对性地进行灭火技术训练。
6.4.2 移动式高倍数泡沫灭火系统作为火场一种灭火战术的选择,有着如保护对象的类型与火场规模、火灾持续时间与系统开始供给泡沫时间、同时采取的其他灭火手段等许多不确定因素。
高、中倍数泡沫灭火系统
![高、中倍数泡沫灭火系统](https://img.taocdn.com/s3/m/05a3515f6d85ec3a87c24028915f804d2b1687b4.png)
高、中倍数泡沫灭火系统
高倍数泡沫灭火系统是指使用发泡倍数为201~1000倍泡沫灭火剂的灭火系统;中倍数泡沫灭火系统是指使用发泡倍数为21~200倍泡沫灭火剂的灭火系统。
1.高、中倍数泡沫灭火系统的类型。
高倍数泡沫灭火系统根据安装型式分为全淹没式、局部应用式和移动式三种类型;中倍数泡沫灭火系统分为局部应用式和移动式两种类型。
2.高倍数、中倍数泡沫灭火系统的组成。
1)固定安装的高倍数泡沫灭火系统的组成。
全淹没式高倍数泡沫灭火系统或固定设置的局部应用式高倍数泡沫灭火系统通常由水泵、泡沫液泵、储水设备、泡沫液储罐、比例混合器、压力开关、管道过滤器、控制箱、泡沫发生器、阀门、导泡筒、管道及其附件等组成。
2)半固定设置的局部应用式灭火系统的组成。
半固定设置的局部应用式高倍数泡沫灭火系统的组件一部分固定而另一部分组件不需要固定。
主要由泡沫发生器、压力开关、导泡筒、控制箱、管道过滤器、阀门、比例混合器、水罐消防车或泡沫消防车、管道、水带及附件等部分或全部的部件组成。
高倍数泡沫灭火
![高倍数泡沫灭火](https://img.taocdn.com/s3/m/d7b58e1f77c66137ee06eff9aef8941ea76e4b07.png)
高倍数泡沫灭火摘要:高倍数泡沫灭火系统具有用水量少、发泡量大、淹没速度快、灭火能力强的特点。
就其灭火机理、适用范围、分类及装置、经济成本和使用注意事项进行了讨论。
随着我国经济的迅速发展,各种潜在火灾危险的工商业和民用建筑日益增多,消防新技术、新设备的需求也越来越大。
高倍数泡沫灭火作为一种新型高效低成本的技术已在发达国家得到普遍应用,但在我国尚处于推广阶段,需要我们认真研究总结。
在泡沫灭火系统中,根据国际标准ISO/DIS7026-1990《低倍数、中倍数和高倍数泡沫灭火系统标准》的规定,发泡倍数≤20倍的称为低倍数;20倍~200倍的称为中倍数;201倍~1000倍的称为高倍数。
高倍数泡沫比中倍数、低倍数泡沫具有用水量少、发泡量大、淹没速度快、灭火能力强的特点,另外由于泡沫液用量很少,因此灭火的成本大大降低。
1高倍数泡沫的性能及使用特点高倍数泡沫是一种机械空气泡沫,它是将水和高倍数泡沫灭火剂通过一定的方式按设定的容积比例均匀混合,然后利用发生器鼓入大量空气发泡而成的。
因而它同发生器的驱动方式、发泡倍数以及比例混合器的混合比等设备性能、参数有关,还与高倍数泡沫灭火剂的特性相关。
高倍数泡沫灭火剂按其配制混合液时使用水的类型,分为淡水型和海水型两种。
淡水型高倍数泡沫灭火剂有YEGZ3A、YEGZ6A、YEDGD6和YEGD3四种型号。
海水型高倍数泡沫灭火剂有YEGZ3D、YEGZ6D和YEGH63种型号。
1.1性能1.2使用特点1.2.1发泡量大其泡沫的气泡直径一般在10mm以上,发泡倍数一般在400倍~800倍之间。
凭借发泡量大这一优势,尽管高倍数泡沫的热稳定性稍差,泡沫易遭火焰破坏和受室外自然风的影响,但单位时间内泡沫生成量远远大于泡沫破坏量,从而可以迅速充满燃烧空间,将火焰扑灭。
1.2.2易于输送由于高倍数泡沫密度小,又有很好的流动性,因而在产生泡沫的气流作用下,通过泡沫输送带(筒)或有利地形,可以把泡沫输送到地上的一定高度、地下的一定深度或地表上较远的地方去灭火。
高倍数泡沫灭火系统的研究

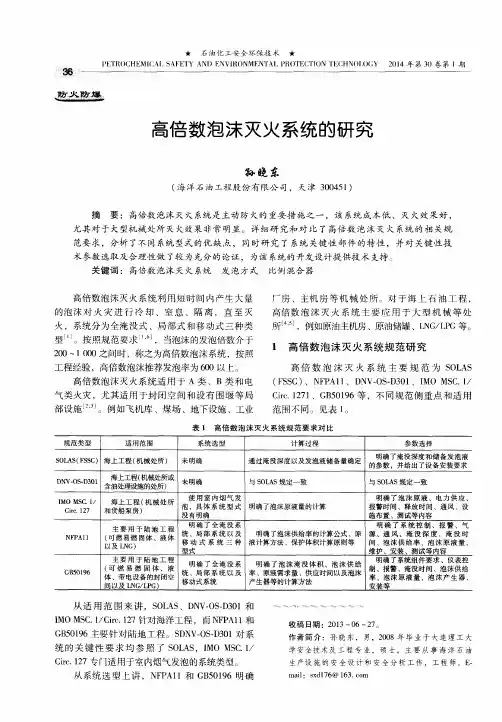

![高倍数泡沫灭火系统的研究](https://img.taocdn.com/s3/m/bb0ffcde80eb6294dd886c2e.png)
P E T R O C H E MI C A 1 S A F E T Y A N D E N V I R O N ME N T A L P R O T E C T I O N T E C H N O I O G Y 2 0 1 4年 第 3 0巷 第 1 期
高倍 数 泡 沫 灭 火 系 统 主 要 应 用 于 大 型 机 械 等 处 所 ] ,例如原油 主机房 、原油储罐 、L N G / L P G等 。
型 。按 照规 范要求 ¨ ’ 。 j ,当泡 沫的发泡倍数介 于
2 0 0~1 0 0 0之 问时 ,称之为高倍 数泡 沫系统 ,按照
G B 5 0 1 9 6
明确了 泡沫 原液 、电力供 应 、 报警 时间、释放 时间 、通风 、设 施 布置 测试等 内容 主 要 用 于 陆地 工程 明 确 了全淹 没 系 明 确 了 系 统 控 制 、报 警 、气 ( 可燃 易燃 固体 、液体 统 、局部 系统 以及 明确 了泡沫供给率 的计算公式 、原 源 、通 风 、淹 没 深 度 、淹 没 时 以及 L N G ) 移 动 式 系 统 三 种 液计算方法 、保护体积计算原则等 间 、泡沫供 给率 、泡 沫原 液量 、 型式 维 护 、安装 、测试等 内容 主 要 用 于 陆地 工 程 明确 了系统组件 要求 、仪表控 ( 可 燃 易 燃 固 体 、液 明 确 了全淹 没 系 明确 了泡 沫淹 没 体积 、泡 沫 供 给 统 、局部 系统 以及 率 、原液需求量 、供应时间 以及泡沫 制 、 报警 、 淹没 时间 、泡沫供给 体 、带电设备的封闭空 率 、泡沫 原液 量 、泡 沫产 生器 、 间以及 L N G / L P G ) 移动式系统 产生器 等的计算方法 安装等
泡沫灭火系统设计规范
![泡沫灭火系统设计规范](https://img.taocdn.com/s3/m/773a94285a8102d276a22f72.png)
泡沫灭火系统设计规范GB 50151-2010目 次1 总则2 术语2.1 通用术语2.2 低倍数泡沫灭火系统术语2.3 中倍数与高倍数泡沫灭火系统术语2.4 泡沫一水喷淋系统与泡沫喷雾系统术语3 泡沫液和系统组件3.1 一般规定3.2 泡沫液的选择和储存3.3 泡沫消防泵3.4 泡沫比例混合器(装置)3.5 泡沫液储罐3.6 泡沫产生装置3.7 控制阀门和管道4 低倍数泡沫灭火系统4.1 一般规定4.2 固定顶储罐4.3 外浮顶储罐4.4 内浮顶储罐4.5 其他场所5 中倍数泡沫灭火系统5.1 全淹没与局部应用系统及移动式系统5.2 油罐固定式中北数泡沫灭火系统6 高倍数泡沫灭火系统6.1 一般规定6.2 全淹没系统6.3 局部应用系统6.4 移动式系统7 泡沫一水喷淋系统与泡沫喷雾系统7.1 一般规定7.2 泡沫一水雨淋系统7.3 闭式泡沫一水喷淋系统7.4 泡沫喷雾系统8 泡沫消防泵站及供水8.1 泡沫消防泵站与泡沫站8.2 系统供水9 水力计算9.1 系统的设计流量9.2 管道水力计算9.3 减压措施 附录A 水溶性液体泡沫混合液供给强度试验方法1 总 则1.0.1 为了合理地设计泡沫灭火系统,减少火灾损失,保障人身和财产的安全,制定本规范。
1.0.2 本规范适用于新建、改建、扩建工程中设置的泡沫灭火系统的设计。
本规范不适用于船舶、海上石油平台等场所设置的泡沫灭火系统的设计。
1.0.3 含有下列物质的场所,不应选用泡沫灭火系统:1 硝化纤维、炸药等在无空气的环境中仍能迅速氧化的化学物质和强氧化剂;2 钾、钠、烷基铝、五氧化二磷等遇水发生危险化学反应的活泼金属和化学物质。
1.0.4 泡沫灭火系统的设计除应执行本规范外,尚应符合国家现行有关标准的规定。
2 术 语2.1 通用术语2.1.1 泡沫液可按适宜的混合比与水混合形成泡沫溶液的浓缩液体。
2.1.2 泡沫混合液。
泡沫液与水按特定混合比配制成的泡沫挤液。
高倍数、中倍数泡沫灭火系统设计规范标准
![高倍数、中倍数泡沫灭火系统设计规范标准](https://img.taocdn.com/s3/m/982f20f57fd5360cbb1adb16.png)
A、移动式 B、全淹没式 C、局部应用式 D、固定式
6、流淌的B类火灾场所可选择( A )。(规范第3.1.5 掌握)
A、移动式高倍数泡沫灭火系统 B、全淹没式高倍数泡沫灭火系统
A、0.5 B、0.6 C、0.8 D、1.0
38、在防护区内设置并利用热烟气发泡时,应选用( C )泡沫发生器。(规范第4.3.4.1掌握)
A.电力驱动式 B.风力驱动式 C.水力驱动式 D.自动式
39、高倍数泡沫灭火系统采用平衡压力比例混合器时,水进口压力范围为(C)MPa。(第4.3.6条,掌握)
A、100~600 B、100~850 C、150~900 D、150~950
44、高倍数泡沫灭火系统水泵入口前或压力水进入系统时应设管道过滤器,其网孔基本尺寸为
(C)mm。(第4.3.9条,掌握)
A、1.00 B、1.50 C、2.00 D、2.50
45、干式水平管道最低点应设( B )。(规范第4.3.11掌握)
13、泡沫灭火系统的水泵、泡沫液泵、给水管道宜涂成( B )。(第3.3.1条,掌握)
A、红色 B、绿色 C、黄色 D、蓝色
14、泡沫发生器、比例混合器、泡沫液储罐、压力开关宜涂( C )色。(规范第3.3.1.1掌握)
A.蓝 B.绿 C.红 D.黄
15、当选用储水设备时,储水设备的有效容积应超过该灭火系统计算用水储量的( B )倍,且宜设水位指示装置。(规范第3.3.2掌握)
A、6.8 B、7.2 C、7.6 D、8.5
28、高倍数泡沫灭火系统用于扑救A 类火灾时,泡沫淹没深度不应小于最高保护对象高度的(B)倍,且应高于最高保护对象最高点以上( )m。(第4.2.1条,掌握)
《高倍数、中倍数泡沫灭火系统设计规范》GB 50196-1993局部修订简介
![《高倍数、中倍数泡沫灭火系统设计规范》GB 50196-1993局部修订简介](https://img.taocdn.com/s3/m/78ac23ce370cba1aa8114431b90d6c85ec3a88a8.png)
《高倍数、中倍数泡沫灭火系统设计规范》GB 50196-1993局部修订简介栾培;马桐臣;王万钢【期刊名称】《工程建设标准化》【年(卷),期】2003(000)002【摘要】@@ 1局部修订的原因rn国家标准<高倍数、中倍数泡沫灭火系统设计规范>GB 50196-93发布实施已经8年多了,该规范的发布实施推动了高倍数和中倍数泡沫灭火技术的工程应用和发展.此项技术在一些重要的工业场所和国家重点工程已应用较多.<规范>管理组通过用户的技术咨询、对已建工程的调查研究和工程实践及火灾案例分析等项工作,进一步提高了对高倍数泡沫灭火技术的认识.如果说在规范编制时,对高倍数、中倍数泡沫灭火技术的认识是建立在大量火灾(特别是B类火灾)实验基础上的话,那么现在对这个问题的认识就已向工程化方向发展,即将这项灭火技术与工程上具体的保护对象以及保护对象可能发生的火灾情况结合起来综合地分析、研究和制订设计方案.在此基础上管理组对原规范逐条地进行分析,发现有些条款应进行调整或改写.【总页数】4页(P20-23)【作者】栾培;马桐臣;王万钢【作者单位】公安部天津消防科研所,天津,300381;公安部天津消防科研所,天津,300381;公安部天津消防科研所,天津,300381【正文语种】中文【相关文献】1.高倍数泡沫灭火系统设计简介 [J], 金鹏;佟志东;王芳2.对《低倍数泡沫灭火系统设计规范》局部修订内容分析 [J], 秘义行3.低倍数,中倍数泡沫灭火系统的设计应用 [J], 刘文清4.国家标准《城市绿地设计规范》GB50420-2007(2016年局部修订版)简介[J], 朱祥明;茹雯美5.NFPA 11《低、中、高倍数泡沫灭火系统标准》 [J], 李国辉因版权原因,仅展示原文概要,查看原文内容请购买。
高倍数、中倍数泡沫灭火系统设计规范条文说明
![高倍数、中倍数泡沫灭火系统设计规范条文说明](https://img.taocdn.com/s3/m/326a5454804d2b160b4ec04b.png)
高倍数、中倍数泡沫灭火系统设计规范条文说明作者:四川安全文化网文章来源:四川安全文化网点击数:284更新时间:2007-04-174.2系统设计4.2.1高倍数泡沫灭火系统的计算是系统设计的重要环节。
它直接影响系统设计的成功与系统投资的多少。
本条对高佰数泡沫灭火系统设计计算的重要参数一包沫淹没深度提出了具体要求。
防护区设计采用高倍数泡沫灭火系统,就是用高倍数泡沫将被保护物全部淹没,并且还必须在最高保护物或液面上面有一定的泡沫高度,只有这样才能将火灾危险区域的空气与火焰完全隔绝,充分发挥高倍数泡沫灭火机理的全部效能,达到控火和来灭火的目的。
各国有关标准对泡沫淹没深度的规定如下:美国NFPAI IAI983标准第3.2.1条中规定:泡沫的最低淹没深度不应小于最高危险物高度的1.1倍,但是决不能小于此危险物以上FT(0.6m)。
对于可燃或易燃液体,所需要的危险物以上的泡沫淹没深度应更高些,并应通过试验确定。
1SO/D1S7076一1990标准第33.4.1条中规定:在被保护的整个面积上泡沫淹没深度未必均匀,故应有裕量,这个深度一般不应小于最高危险物高度的1.1倍,或者在最高危险物以上不小于1m,以其中较大者为准。
涉及易燃液体的地方要求的泡沫淹没深度可能更大,应通过试验确定。
英国BS5306一1989标准第19.3条中规定:对于不燃结构的封闭空间里的可燃固体,泡沫淹没深度应是以覆盖最高危险物以上1m,或最高危险物高度的1.1倍的泡沫,取其中较大者。
对于易燃液体的泡沫淹没深度由试验确定,可能它大大超过可燃固体的泡沫淹没深度。
日本消防法第十七条规定:泡沫深度是在最高危险物以上0。
5M。
参照美国先进工业发达国家的有关泡沫深度的规定,又考虑到“泡沫深度”这一能耐数对灭火系统投资深度从两方面提出的要求:一、对于A类类火灾,灭火的泡沫深度采用了NFPA11A—1983标准中规定的数据。
本条文规定了泡沫淹没深度不应小于最高保护对象高度的1。
高中倍数泡沫灭火系统产品说明书
![高中倍数泡沫灭火系统产品说明书](https://img.taocdn.com/s3/m/f57a8a102e60ddccda38376baf1ffc4ffe47e20e.png)
高中倍数泡沫灭火系统产品说明书一、前言高倍数、中倍数泡沫灭火系统是继低倍数泡沫灭火系统之后发展起来的新型泡沫灭火装置,具有灭火范围大、渗透性强、水渍损失小、灭火效率高等特点;本公司是一家集消防产品科研、生产、销售、工程施工为一体的高科技企业;本公司生产的高倍数泡沫、中倍数泡沫发生器全部采用水力驱动式,可在防护区内安装使用;现已广泛地应用于全淹没式高倍数灭火系统,局部应用式高倍数、中倍数灭火系统和移动式高倍数、中倍数灭火系统,其中水力驱动式中倍数泡沫发生器为国际首例;高倍数、中倍数灭火系统根据国家标准高倍数、中倍数泡沫灭火系统设计规范,结合已应用的实例,可适用于以下场所:1、固体物资仓库;如电器设备材料库、高架物资仓库、汽车库、纺织品库、橡胶仓库、烟草及纸张仓库、棉花仓库、飞机库、冷藏库等;2、易燃液体仓库;如各种油库、苯储存库等;3、有火灾危险的工业厂房或车间;如石油化工生产车间、飞机发动机试验车间、锅炉房、电缆夹层、油泵房和油码头等;4、地下建筑工程;如地下汽车库、地下仓库、地下铁道、人防隧道、地下商场、煤矿矿井、电缆沟和地下液压油泵站等;5、各种船舶的机舱、泵舱等处所;6、贵重仪器设备和物品;如计算机房、图书档案库、大型通讯机房、贵重仪器设备仓库等;7、可燃、易燃液体和液化石油气、液化天然气的流淌火灾;8、中倍数泡沫还可用于立式钢制储油罐内火灾;二、高中倍数灭火系统简介1、高倍数灭火系统简介高倍数灭火系统根据防护区的大小和火灾发生的形式可分为全淹没式灭火系统、局部应用式灭火系统和移动式灭火系统三种类型;1、全淹没式灭火系统是一种用管道输送高倍数泡沫液和水,按一定的比例混合后,通过泡沫发生器,连续地将高倍数泡沫按规定的高度充满被保护的区域,并将泡沫保持所需要的时间,进行控火和灭火的固定式灭火系统;该灭火系统特别适用于保护在不同高度上都存在火灾危险的大范围封闭空间和有固定墙或其它围挡施的场所;全淹没式灭火系统方块,见图1;图1 全淹没式灭火系统方块图全淹没式系统由全部或部分下列组件组成:水泵、泡沫液泵、储水设备、泡沫液储罐、比例混合器、压力开关、管道过滤器、控制箱、泡沫发生器、阀门、导泡筒、管道及其附件等;2、局部应用式高倍数泡沫灭火系统局部应用式灭火系统是一种用管道输送高倍数泡沫液和水,按一定比例混合后,将泡沫混合液输送到泡沫发生器,并向局部空间喷放高倍数泡沫的固定式或半固定式灭火系统,该系统特别适用于大范围内的局部封闭空间和大范围内的有局部阻止泡沫流失的围挡设施的场所;固定设置的局部应用式灭火系统的组件和全淹没式灭火系统相同;半固定设置的局部应用式灭火系统由全部或部分以下组件组成:泡沫发生器、压力开关、导泡筒、控制箱、管道过滤器、阀门、比例混合器、水罐消防车或泡沫消防车、管道、水带及附件等;3、移动式灭火系统移动式灭火系统的全部组件是可以移动的,可以是车载式也可以是便携式;该灭火系统使用灵活、方便、机动应变性强,适用于发生火灾的部位难以确定的场所;移动式灭火系统一般由手提式泡沫发生器或车载式泡沫发生器、比例混合器、泡沫液桶、水带、导泡筒、分水器、水罐消防车或手摇机动消防泵等组成;2、中倍数灭火系统简介中倍数灭火系统可以分为局部应用式和移动式两种形式;1、局部应用式中倍数泡沫灭火系统局部应用式中倍数泡沫灭火系统又可分为固定式和半固定式两种,可以用来扑救较小封闭空间的A类和B类火灾,也可对易燃液体的溢流火灾或某些有毒液体迅速提供有效的泡沫覆盖层,达到控制扑灭火灾和防止毒气散发的目的;该灭火系统由泡沫发生器、比例混合器、泡沫混合液泵或水泵及泡沫液泵、管道过滤器、阀门、管道及其附件等组成;2、移动式中倍数泡沫灭火系统移动式中倍数泡沫灭火系统的全部组件可以手提移动,是一套机动灵活的灭火装置;用于发生火灾的部位难以确定或人员难以接近的较小火灾场所,如不超过100m2流淌的B类火灾场所;该灭火系统组件一般由水罐消防车或手摇机动泵、比例混合器或泡沫消防车、手提式或车载式泡沫发生器、泡沫液桶、水带及其附件等组成;三、高中倍数泡沫灭火系统产品简介1、PFS系列高倍数泡沫发生器1、简介PFS系列高倍数泡沫发生器是利用具有一定压力的泡沫混合液驱动微型混流式水轮机为动力,驱动风叶旋转,产生气流发泡;该系列发生器主要部件采用铜、不锈钢等耐腐蚀材料加工,发泡网用1Cr18Ni9不锈钢板材制作,不但可以用淡水而且还可使用海水在防护区内进行发泡灭火;压力水可以由消防栓、消防车、消防艇或专用水泵提供;PFS系列高倍数发生器根据流量大小,可分为以下二种产品:a、PFS3X型高倍数泡沫发生器该发生器为圆柱型结构,由一个喷嘴、混流式微型水轮机、风叶、发泡网、圆柱型筒体、混合液管组成见图3;该发生器体积小、重量轻、发泡倍数较低,作为移动式可与消防车配套使用,进行发泡灭火和排烟;如用在固定式高倍数泡沫灭火系统中应去掉管牙接口后再与管路连接;b、PFS4X型高倍数泡沫发生器该发生器为方形结构,由四个喷嘴、混流式微型水轮机、风叶、方锥形或锯齿形金属发泡网、方形壳体、保护罩、混合液管路以及进液管等组成见图4;锯齿形网用于高度较小的空间;该发生器体积适中,发泡倍数较高,可与PHY系列管线式压力比例混合器、PHP系列平衡压力比例混合器或GPZ系列置换式压力比例混合装置匹配,在全淹没式、局部应用式高倍数泡沫灭火系统中应用,亦可作为车载式高倍数泡沫灭火装置使用;2)、主要性能指标主要性能指标见表1表1 主要性能指标3、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式1计算;Q = K· P ------------------------------1×104式中: Q───混合液流量L/min;P───发生器混合液进口压力Pa;K───发生器流量特性系数;4、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图2;图2 PFS系列高倍数泡沫发生器混合液进口压力与发泡量的关系曲线5、外型及安装尺寸PFS3X和PFS4X型高倍数泡沫发生器外型及安装尺寸分别见图3、图4;图3 PFS3X型高倍数泡沫发生器外型及安装尺寸图4 PFS4X型高倍数泡沫发生器外型及安装尺寸2、PFSZ4X型高倍数泡沫发生器1、简介PFSZ4X型高倍数泡沫发生器是利用具有一定压力的水驱动微型混流式水轮机为动力,驱动叶轮旋转,产生气流发泡;该发生器与PFS4X型区别在于自带微型比例混合器,使用时向进水管供应大于的压力水,并可用吸液管从附近的高倍数泡沫液桶中吸取泡沫液,按3%比例进行混合;该发生器为方形结构,由四个喷嘴、混流式微型水轮机、风叶、方锥型或锯齿形金属发泡网、方形壳体、保护罩、混合液管路、吸液管以及微型比例混合器等组成见图6;主要部件采用铜、不锈钢等耐腐蚀材料加工,发泡网用1Cr18Ni9不锈钢板材制作,不但可以用淡水,而且可以使用海水在防护区进行发泡灭火;压力水可以由消防栓、消防车、消防艇或专用水泵提供;该发生器体积适中,发泡倍数高,在全淹没式、局部应用式高倍数灭火系统中广泛应用,亦可作为车载式高倍数灭火装置使用;2、主要性能指标主要性能指标见表2;表2 主要性能指标3、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式1进行计算;4、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图5;图5 PFSZ4X高倍数泡沫发生器混合液进口压力与发泡量的关系曲线5、外型及安装尺寸外型及安装尺寸见图6;a)方形b)锯齿形图6 PFSZ4X型高倍数泡沫发生器外型及安装尺寸3、PFST4X型手提式高倍数泡沫发生器1、简介PFST4X型高倍数泡沫发生器是利用具有一定压力的泡沫混合液驱动微型侧击式水轮机为动力,驱动风叶旋转,产生气流发泡;该发生器为圆柱型结构,由四个射流喷嘴、四个雾化喷嘴、侧击式水轮机、风叶、发泡网、圆柱形筒体、进水管等组成;主要零部件采用铜、不锈钢等耐腐蚀材料加工,发泡网用1Cr18Ni9不锈钢板材制作,不但可以用淡水,而且可以使用海水在防护区进行发泡灭火;该发生器体积小,重量轻,发泡倍数低,可放在消防车工具箱内,由一人操作使用;其最宜与PHF4型负压比例混合器配套使用,组成移动式高倍数泡沫灭火系统见图7,也可用于全淹没式、局部应用式高倍数灭火系统中;图7 PFS3X、PFST4X型高倍数泡沫发生器在移动式灭火系统中连接示意图2、主要性能指标主要性能指标见表3;表3 主要性能指标3、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式1计算;4、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图8;图8 PFST4X高倍数泡沫发生器混合液进口压力与发泡量关系曲线图5、外型尺寸外型尺寸见图9;图9 PFST4X型高倍数泡沫发生器外型及安装尺寸4、PZ系列中倍数泡沫发生器1、简介公司开发的PZ系列中倍数泡沫发生器是利用具有一定压力的混合液驱动侧击式水轮机为动力,驱动风叶旋转,产生气流发泡;其产生的中倍数泡沫与高倍数泡沫相比,具有泡沫流动性好,抗烧性能强的特点;与低倍数泡沫相比,具有泡沫倍数高,发泡量大,覆盖火源快的特点;PZ系列发生器根据安装形式可以分为悬挂固定式、水平固定式和手提式三种;悬挂固定式和水平固定式主要用于扑救汽油、煤油、柴油等碳氢化合物及A类火灾;如安装于石油化工生产车间、油库、仓库、船舶、汽油库等较小的有限空间的顶棚,灭火效果十分显着;手提式主要用于扑救火灾部位难以确定的场所,可以扑救汽油、煤油、柴油等碳氢化合物及A类火灾;2、主要性能指标主要性能指标见表4表4 主要性能指标3、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式1进行计算; 4、混合液进口压力与发泡量关系曲线 混合液进口压力与发泡量关系曲线见图10;图10 PZ 系列中倍数泡沫发生器 混合液进口压力与发泡量关系曲线图5、外型与安装尺寸 外型与安装尺寸见图11;a PZ2XAb PZD2XAc PZT2XAd PZ4XAe PZD4XAf PZT4XA图11 PZ系列外型与安装尺寸5、PHF系列管线式负压比例混合器1、简介PHF系列管线式负压比例混合器能自动吸入不同比例的泡沫液,将水和泡沫液混合,供给泡沫发生器进行发泡;该系列比例混合器主要有本体、接口、过滤网、扩散口、喷嘴调节底座阀、调节手柄、橡胶膜片等组成见图12;主要零部件采用铜合金耐腐蚀材料制作,不但可以用于用淡水,而且可以用于用海水进行发泡的泡沫灭火系统;2、使用范围该系列比例混合器主要用于移动式高倍数、中倍数泡沫灭火系统和系统流量小于900L/min的局部应用式高倍数灭火系统;3、典型的系统流程图典型的系统流程图见图8;各种规格的管线式负压比例混合器应与相应的高倍数或中倍数泡沫发生器配套使用;与高倍数泡沫发生器配套使用要求见表5;表5 高倍数泡沫发生器与管线式负压比例混合器配套使用表4、主要性能指标主要性能指标见表6;表6 PHF管线式负压比例混合器性能表5、结构简图结构简图见图12;图12 PHF系列管线式负压比例混合器结构简图6、PHY系列管线式压力比例混合器1、简介PHY系列管线式压力比例混合器通过泡沫液泵将泡沫液吸入比例混合器,与从喷嘴射出的水流按一定的比例混合,形成泡沫混合液,供给泡沫发生器进行发泡;该系列比例混合器主要有喷嘴、扩散管、孔板等组成;主要零部件采用铜合金、不锈钢等耐腐蚀材料制作,其不但可以用于用淡水,而且可以用于用海水进行发泡的泡沫灭火系统;2、使用范围PHY系列比例混合器主要用于混合液流量基本不变的一个或几个防护区的高倍数泡沫灭火系统,亦适用符合上述条件的其他泡沫灭火系统;使用时泡沫液进口压力宜大于水进口压力;3、典型的系统流程图典型的系统流程图,见图13;图13 PHY系列管线式压力比例混合器系统流程图4、主要性能指标主要性能指标见表7;表 7 PHY系列压力比例混合器性能指标5、安装与外型简图PHY8型压力比例混合器安装与简图,见图14;图14 PHY8型压力比例混合器安装与简图PHY40、PHY80型压力比例混合器安装与简图,见图15;图15 PHY40、PHY80型压力比例混合器安装与简图PHY系列压力比例混合器安装尺寸表,见表8;表8 PHY系列压力比例混合器安装尺寸表7 PHP系列平衡压力比例混合器1、简介PHP系列平衡压力比例混合器通过平衡压力调节阀和比例混合器的作用,能将水和泡沫液可以在很大的混合液流量范围内自动地保持所要求的混合比,供给泡沫发生器;该系列比例混合器由平衡压力调节阀和比例混合器两大部分组成;平衡压力调节阀主要包括调压阀、阀杆、阀芯、阀座、橡胶阀片、压力表等;比例混合器位于孔板下部,主要包括喷嘴、扩散管、孔板等;主要零部件由铜合金、不锈钢等耐腐蚀材料制作;2、适用范围PHP系列平衡压力比例混合器适用于集中控制不同混合液流量的多个防护区的全淹没式高倍数泡沫灭火系统或局部应用式高倍数、中倍数泡沫灭火系统;亦可用于固定式低倍数泡沫灭火系统;它特别适合于集中控制的多个防护区的自动控制泡沫灭火系统;3、典型的系统流程图典型的系统流程图,见图16;图16 PHP系列平衡压力比例混合器系统流程图4、主要性能指标主要性能指标见表9;表9 PHP系列平衡压力比例混合器主要性能指标5、安装与外型简图安装与外型简图见图17;图17 PHP系列平衡压力式比例混合器安装与外型简图PHP系列平衡压力式比例混合器安装尺寸,表见表10;表10 PHP系列平衡压力式比例混合器安装尺寸表8 GPZ 系列置换式压力比例混合装置 1、简介GPZ 系列置换式压力比例混合装置又称为固定式泡沫灭火装置,其工作时通过内部的橡胶隔膜囊的蠕变,将泡沫液压入压力比例混合器,将水和泡沫液按一定的比例混合,供给泡沫发生器进行发泡;该系列混合装置主要由PHY 压力比例混合器、压力式泡沫液储罐罐内带软橡胶隔膜、电动或手动控制阀、压力表、压力开关等组成;2、使用范围GPZ 系列置换式压力比例混合装置可用于高倍数泡沫灭火系统和局部应用式中倍数泡沫灭火系统;3、典型的系统流程图 典型的系统流程图见图18;图18 GPZ 系列置换式压力比例混合装置系统流程图4、主要性能指标GPZ 系列置换式比例混合装置可以由PHY8、PHY40和PHY96型压力比例混合器与不同容积500L 、1000L 、1500L 至15000L 的立式或卧式压力泡沫液储罐组成固定式泡沫灭火装置系列产品;其型号表示如下: G P Z──泡沫液储罐型式立式L、卧式W泡沫液储罐容积L压力比例混合器标定的工作流量置换式压力比例混合装置PHY型压力比例混合器主要性能指标见表11;表11 PHY型压力比例混合器主要性能指标5、安装与结构简图GPZL系列安装与结构简图见图19;图19 GPZL系列安装与结构简图GPZW系列安装与结构简图见图20;图20 GPZW系列安装与结构简图。
高倍数、中倍数泡沫灭火系统设计规范
![高倍数、中倍数泡沫灭火系统设计规范](https://img.taocdn.com/s3/m/b3d2ed0716fc700abb68fceb.png)
中华人民共和国国家标准高倍数、中倍数泡沫灭火系统设计规范Code for desing of high & medium expansinon foam sysytemsGB 50196━93(2002年版)主编部门:中华人民共和国公安部批准部门:中华人民共和国建设部施行日期:1 9 9 4 年 8 月 1 日工程建设标准局修订公告第32号根据我部《关于印发(一九九九年工程建设国家标准制订、修订计划)的通知》(建标[1999]308号)的要求,公安部天津消防科学研究所会同有关单位对《高倍数、中倍数泡沫灭火系统设计规范》GB 50196—93进行了局部修订。
我部组织有关部门对该规范局部修订的条文进行了审查,现予批准,自2002年4月1日起施行。
该规范中涉及修改的原条文同时废止。
中华人民共和国建设部2002年3月12日关于发布国家标准《高倍数、中倍数泡沫灭火系统设计规范》的通知建标[1994]23号根据国家计委计综[1989]30号文的要求,由公安部天津消防科学研究所负责主编,会同有关单位共同编制的国家标准《高倍数、中倍数泡沫灭火系统设计规范》,已经有关部门会审。
现批准《高倍数、中倍数泡沫灭火系统设计规范》GB 50196—93为强制性国家标准,自1994年8月1日起施行。
中华人民共和国建设部1993年12月30日目次1 总则 (6)2 术语、符号 (6)2.1 术语 (6)2.2 符号 (7)3 基本规定 (8)3.1 系统型式的选择 (8)3.2 泡沫液的选择、贮存和泡沫混合液的配制 (9)3.3系统组件 (10)4 高借数泡沫灭火系统 (11)4.1 一般规定 (11)4.2 系统设计 (12)4.3 系统组件 (14)4.4 探测、报警与控制 (16)5 中倍数泡沫灭火系统 (16)5.1 系统设计 (16)5.2 系统组件 (18)附录A 本规范用词说明 (19)附加说明 (20)1 总则1.0.1为合理地设计高倍数、中倍数泡沫灭火系统,减少火灾危害,保护人身和财产的安全,制定本规范。
高倍数泡沫灭火系统原理结构及使用要求全解析
![高倍数泡沫灭火系统原理结构及使用要求全解析](https://img.taocdn.com/s3/m/1b4f2e38abea998fcc22bcd126fff705cc175cfc.png)
泡沫灭火系统常见问题
二、无泡沫喷放
原因: ✓ 吸液口堵塞; ✓ 背压太大; ✓ 泡沫液质量问题。 解决措施: ✓ 打开比例混合器,将喷嘴旋出1~2mm; ✓ 可将泡沫枪的喷嘴扩大,减小背压; ✓ 选择合格的泡沫灭火剂,并保证其在有效使用期。
选配要求
根据《石油天然气工程设计防火规范》(GB50183)要求,液 化天然气站场应配备有移动式高倍数泡沫灭火系统,液化天然气储 罐总量大于或等于3000m3的站场,积液池应配固定式全淹没高倍数 泡沫灭火系统,并应与低温探测报警装置连锁。
根据《高倍数、中倍数泡沫灭火系统设计规范》(GB50196) 要求,控制液化石油气和液化天然气的流淌火灾宜采用发泡数为 300~500 倍 的 泡 沫 发 生 器 , 泡 沫 混 合 液 的 供 给 强 度 应 大 于 7.2L/min·m2.
高倍数泡沫灭火系统
高倍数泡沫灭火系统简介
高倍数泡沫灭火系统是指发泡倍数大于200的泡沫灭火系统,具有 灭火范围大、灭火效率高、成本低、无毒性、水渍损失小、灭火后易于 恢复等特点,常用于扑救A类、B类火灾,有限封闭空间火灾,控制液化 石油气、液化天然气的流淌性火灾。
高倍数泡沫灭火系统主要由消防水泵、泡沫比例混合装置、泡沫发 生器、阀门、管道等组成。
注:该问题多见于负压系统。
泡沫灭火系统常见问题
二、泡沫罐漏液
原因: ✓ 装配问题; ✓ 胶囊破裂。 解决措施: ✓ 出液口法兰螺栓应对角安装,
受力均匀,保证压平密封垫; ✓ 更换胶囊。
三、液位管破裂
原因: ✓ 运输问题; ✓ 超压问题。 解决措施: ✓ 运输时可将罐体分开运输,
泡沫灭火系统设置要求
![泡沫灭火系统设置要求](https://img.taocdn.com/s3/m/cbb1b428793e0912a21614791711cc7931b778b5.png)
泡沫灭火系统设置要求泡沫灭火系统是通过机械作用将泡沫灭火剂、水与空气充分混合并产生泡沫实施灭火的灭火系统,具有安全可靠、经济实用、灭火效率高、无毒性等优点。
随着泡沫灭火技术的发展,泡沫灭火系统的应用领域更加广泛一、系统灭火机理泡沫灭火系统的灭火机理主要体现在以下几个方面:(1)隔氧窒息作用。
在燃烧物表面形成泡沫覆盖层,使燃烧物表面与空气隔绝,同时泡沫受热蒸发产生的水蒸气可以降低燃烧物附近氧气的浓度,起到窒息灭火作用。
(2)辐射热阻隔作用。
泡沫层能阻止燃烧区的热量作用于燃烧物质的表面,因此可防止可燃物本身和附近可燃物质的蒸发。
(3)吸热冷却作用。
泡沫析出的水可对燃烧物表面进行冷却。
水溶性液体火灾必须选用抗溶性泡沫液。
扑救水溶性液体火灾应采用液上喷射或半液下喷射泡沫,不能采用液下喷射泡沫。
对于非水溶性液体火灾,当采用液上喷射泡沫灭火时,选用蛋白、氟蛋白、成膜氟蛋白或水成膜泡沫液均可;当采用液下喷射泡沫灭火时,必须选用氟蛋白、成膜氟蛋白或水成膜泡沫液。
泡沫液的储存温度应为0~40℃。
第二节系统组成和分类基于泡沫灭火系统的保护对象(储存或生产使用的甲、乙、丙类液体)的特或储罐形式的特殊要求,其分类有多种形式,但其系统组成大致是相同的(一)、系统组成泡沫灭火系统一般由泡沫液储罐、泡沫消防泵、泡沫比例混合器(装置)、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。
(二)、系统分类一)、按喷射方式划分1. 液上喷射系统液上喷射系统是指泡沫从液面上喷入被保护储罐内的灭火系统,如图3-7-2和图3-7-3所示。
与液下喷射系统相比较,这种系统具有泡沫不易受油的污染、可以使用廉价的普通蛋白泡沫等优点。
它有固定式、半固定式和移动式三种应用形式2.液下喷射系统液下喷射系统是指泡沫从液面下喷入被保护储罐内的灭火系统。
泡沫在注入液体燃烧层下部之后,上升至液体表面并扩散开,形成一个泡沫层的灭火系统。
该系统通常设计为固定式和半固定式。
泡沫灭火系统设计规范
![泡沫灭火系统设计规范](https://img.taocdn.com/s3/m/50cb53bcbed5b9f3f80f1c88.png)
泡沫灭火系统设计规范 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】泡沫灭火系统设计规范1本规范适用范围(1)适用于新建,扩建,改建工程中设置的气体灭火系统工程施工及验收,维护管理2泡沫液和系统组件设计要求泡沫液,泡沫消防泵,泡沫比例混合器(装置),压力容器泡沫产生装置火灾探测与启动装置,控制阀门及管道等,必须采用给国家产品质量监管检验机场检验合格的产品且必须符合系统设计要求系统主要组件宜按下列规定涂色,(1)泡沫混合液泵,泡沫液泵,泡沫液储罐,泡沫产生器泡沫也管道,管道过滤器宜涂绿色,(2)泡沫消防水泵给水管道宜涂红色(3)当管道较多,泡沫系统管道和工艺管道,涂色有矛盾时,可涂相应的色带或色环(4)隐蔽工程管道不可涂色。
3低倍泡沫灭火系统的设计规定4中倍数泡沫灭火系统的设计规定5高倍数泡沫灭火系统的设计规定6泡沫—水喷淋系统与泡沫喷雾系统的设计规定泡沫-水喷淋系统可用于下列场所:(1)具有非水溶性液体泄漏火灾危险的室内场所(2)存放量不超过25L/㎡或超过2525L/㎡但有缓冲物的水溶性液体室内场所。
(3)泡沫喷雾系统可用于保护独立变电站的油浸电力变压器,面积不大于200㎡的非水溶性液体内场所。
泡沫-水喷淋系统泡沫混合与水的连续供给时间,应符合下列规定:(1)泡沫混合液连续供给时间不应小于10min;泡沫混合液与水的连续供给时间之和不应大于60min。
7泡沫泵站及供水的设计要求泡沫消防泵的设置应符合下列规定(1)泡沫消防泵站可与消防水泵房合建,并应符合国家现有管标准对消防水泵房或消防泵房的规定;(2)消泡沫消防泵站与被保护的甲乙丙类液体储罐或装置的距离不宜小于30米,(3)当泡沫消防泵站与保护甲乙丙类液体储罐或装置的距离为30到50米时,泡沫消防泵站的门,窗不宜朝向保护对象。
(4)泡沫消防水泵,泡沫混合液泵应采用自灌引水启动其宜组泵的吸水管不应少于两条,当其中一条损怀时,其余的吸水管应能通过全部用水量。
泡沫灭火系统设计规范 GB50151-2010
![泡沫灭火系统设计规范 GB50151-2010](https://img.taocdn.com/s3/m/42487214f121dd36a22d821d.png)
前言Code of design for foam extinguishing systemsGB50151-2010中华人民共和国住房和城乡建设部公告第737 号关于发布国家标准《泡沫灭火系统设计规范》的公告现批准《泡沫灭火系统设计规范》为国家标准,编号为GB50151-2010,自2011年6月1日起实施。
其中,第3.1.1、3.2.1、3.2.2(2)、3.2.3、3.2.5、3.2.6、3.3.2(1、2、3、4)、3.7.1、3.7.6、3.7.7、4.1.2、4.1.3、4.1.4、4.1.10、4.2.1、4.2.2(1、2)、4.2.6(1、2)、4.3.2、4.4.2(1、2、3、5)、6.1.2(1、2、3)、6.2.2(1、2、3)、6.2.3、6.2.5、6.2.7、6.3.3、6.3.4、7.1.3、7.2.1、7.2.2、7.3.5、7.3.6、8.1.5、8.1.6、8.2.3、9.1.1、9.1.3条(款)为强制性条文,必须严格执行。
原《低倍数泡沫灭火系统设计规范》GB50151-92(2000年版)和《高倍数、中倍数泡沫灭火系统设计规范》GB50196-93(2002年版)同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二0一0年八月八日本规范是根据原建设部《关于印发<2006 年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2006]77 号)和《关于同意调整国家标准< 低倍数泡沫灭火系统设计规范>修订计划的复函》(建标标函[2006]50 号)的要求,由公安部天津消防研究所会同有关单位,在《低倍数泡沫灭火系统设计规范》GB50151-92 (2000 年版)和《高倍数、中倍数泡沫灭火系统设计规范》GB50196- 93 (2002 年版)的基础上,通过合并,并进行修订而成。
本规范在编制过程中,编制组遵照国家有关基本建设的方针、政策,以及“预防为主、防消结合”的消防工作方针,以科学严谨的态度,与有关单位合作先后开展了泡沫喷雾系统灭油浸变压器火灾、公路隧道泡沫消火栓箱灭轿车火、凝析轻烃低倍数泡沫灭火、环氧丙烷储罐抗溶泡沫灭火等大型试验研究;深入相关单位调研,总结国内外近年来的科研成果、工程设计、火灾扑救案例等实践经验;借鉴国内外有关标准、规范的新成果,开展了必要的专题研究和技术研讨;广泛征求了国内有关设计、研究、制造、消防监督、高等院校等部门和单位的意见,最后经审查定稿。
泡沫灭火系统设计 (14)泡沫液储罐
![泡沫灭火系统设计 (14)泡沫液储罐](https://img.taocdn.com/s3/m/9b779b9d31b765ce0408144f.png)
泡沫液储罐3. 5.1 泡沫液中含有无机盐、碳氢与氟碳表面活性剂及有机溶剂,长期储存对碳钢等金属有腐蚀作用,对许多非金属材料也有溶解、溶胀和渗透作用。
另一方面,某些材料或防腐涂层对泡沫液的性能有不利影响,尤其是碳钢对水成膜泡沫液的性能影响最大。
所以,在选择泡沫液储罐内壁的材质或防腐涂层时,应特别注意是否与所选泡沫液相适宜。
不锈钢、聚四氟乙烯等材料可满足储存各类泡沫液的要求。
3.5.2 泡沫液会随着温度的升高而发生膨胀,尤其是蛋白类泡沫液长期储存会有部分沉降物积存在罐底部。
因此,规定泡沫液储罐要留出上述储存空间。
蛋白类泡沫液沉降物的体积按泡沫液储量(体积)的5%计算为宜。
3.5. 3 不同种类、不同牌号的泡沫液混存会对泡沫液的性能产生不利影响。
尤其是成膜类泡沫液混入其他类型泡沫液后,会破坏其成膜性。
3.6 泡沫产生装置3.6.1 本条对低倍数泡沫产生器作了具体规定。
1 固定顶储罐与按固定顶储罐防护的内浮顶储罐发生火灾时多伴有罐顶整体或局部破坏,安装在罐壁顶部的横式泡沫产生器由于受力条件不佳及进口连接脆弱而往往被拉断,选用立式泡沫产生器可降低这一风险。
立式泡沫产生器的安装示意图见图3。
2 本款旨在保证泡沫产生器在合理的压力下工作,使之产生的泡沫在发泡倍数与稳定性方面利于灭火。
3 本款规定主要是防止堵塞泡沫产生器或泡沫喷射口。
4 本款规定有利于泡沫产生器的正常工作。
横式泡沫产生器的典型安装示意图及主要尺寸见图4、表3。
5 泡沫产生器设置在外浮顶储罐密封的上方,其密封玻璃不但无用,还可能影响泡沫喷射。
3.6.2 泡沫产生器进口工作压力范围由制造商提供,通常标在其产品说明书中。
对发泡倍数的规定是根据国内试验和国外相关标准制定的。
3.6.3 本条对中倍数泡沫产生器进行了规定:1 发泡网的材质、结构和形状对发泡量和泡沫质量有很大影响,为保证发泡性能和提高使用年限,规定其应用不锈钢材料制作。
2 安装于油罐上的中倍数泡沫产生器对吸气条件要求较严格,为保证泡沫产生器进气通畅,所以其进空气口应高出罐壁顶。
2022年消防工程师备考:泡沫灭火系统总结
