熔断器的识别与检测一、熔断器的功用熔断器是一种最简单有效的保护电器，当流过它的电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电路。
它广泛应用于低压配电系统、控制系统以及用电设备中作短路和过流保护。
二、熔断器的工作原理及特性1、熔断器的工作原理熔断器主要由熔体和安装熔体的熔管两部分组成。
熔体是熔断器的核心部分，常做成丝状或片状，其材料有两类：一类为低熔点材料，如铅锡合金、锌等；另一类为高熔点材料，如银、铜、铝等。
使用时，熔断器串联在所保护的电路中。
电路正常工作时，熔体允许通过一定大小的电流而不熔断；电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量使熔体温度上升到熔点时，熔体熔断而切断电路，从而达到保护电气设备的目的。
2、熔断器的工作特性电气设备的过电流保护主要有过载延时保护和短路瞬时保护。
过载延时保护与短路瞬时保护不仅电流倍数不同，两者的差异也很大。
从特性上看，过载延时保护需要反时限保护特性，短路瞬时保护则需要瞬动保护特性。
从参数要求方面看，过载延时保护要求熔化系数小，发热时间常数大；短路瞬时保护则要求较大的限流系数、较小的发热时间常数、较高的分断能力和较低的过电压。
从工作原理看，过载延时保护动作的物理过程主要是熔化过程，而短路瞬时保护则主要是电弧的熄灭过程。
熔断器的主要特性为熔断器的安秒特性，即熔断器的熔断时间t与熔断电流的I的关系曲线。
因t∝1/I2，熔断器的安秒特性如图1所示，图中I∞为最小熔化电流（或称临界电流），即通过熔体的电流小于此电流时不会熔断。
所以，选择的熔体额定电流I N应小于I∞。
通常取I∞/I N=1.5～2，称为熔化系数，该系数反映熔断器在过载时的保护特性。
要使熔断器能保护较小过载电流，熔化系数应低些。
为避过电动机图1熔断器的安秒特性1起动时的短时过电流，熔体的熔化系数应高些。
三、熔断器的主要技术参数熔断器的主要技术参数有：1.额定电压。
从灭弧角度出发，熔断器长期工作时和分断后能承受的电压。
熔断器
第二节
熔断器特点和分类
2.1 熔断器的特点 熔体额定电流不等于熔断器额定电流，熔体额定 电流按被保护设备的负荷电流选择，熔断器额定电流 应大于熔体额定电流，与主电器配合确定。
2.2 熔断器分类 (1) 螺旋式熔断器RL： 在熔断管装有石英砂，熔体埋于其中，熔体熔断时， 电弧喷向石英砂及其缝隙，可迅速降温而熄灭。为了便 于监视，熔断器一端装有色点，不同的颜色表示不同的 熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。 螺旋式熔断器额定电流为5～200A，主要用于短路电流 大的分支电路或有易燃气体的场所。
(1) 照明电路
熔体额定电流≥被保护电路上所有照明电器工作电流之和。
(2) 电动机： ①单台直接起动电动机 熔体额定电流＝(1.5～2.5)×电动机额定电流。 ②多台直接起动电动机 总保护熔体额定电流＝(1.5～2.5)×各台电动机 电流之和。 ③降压起动电动机 熔体额定电流＝(1.5～2)×电动机额定电流。 ④绕线式电动机 熔体额定电流＝(1.2～1.5)×电动机额定电流。 (3) 配电变压器低压侧 熔体额定电流＝(1.0～1.5)×变压器低压侧额 定电流。 (4) 并联电容器组 熔体额定电流＝(1.43～1.55)×电容器组额定电流。 (5) 电焊机 熔体额定电流＝(1.5～2.5)×负荷电流。 (6) 电子整流元件 熔体额定电流≥1.57×整流元件额定电流。 说明：熔体额定电流的数值范围是为了适应熔体的标准件额定值。
第六节 熔断器的结构和特性
一、熔断器主要由熔体、外壳和支座 3部分组成， 其中熔体是控制熔断特性的关键元件。熔体的材料、 尺寸和形状决定了熔断特性。熔体材料分为低熔点和 高熔点两类。低熔点材料如铅和铅合金，其熔点低容 易熔断，由于其电阻率较大，故制成熔体的截面尺寸 较大，熔断时产生的金属蒸气较多，只适用于低分断 能力的熔断器。高熔点材料如铜、银，其熔点高，不 容易熔断，但由于其电阻率较低，可制成比低熔点熔 体较小的截面尺寸，熔断时产生的金属蒸气少，适用 于高分断能力的熔断器。熔体的形状分为丝状和带状 两种。改变变截面的形状可显著改变熔断器的熔断特 性。
熔断器熔丝如何选用解读-民熔

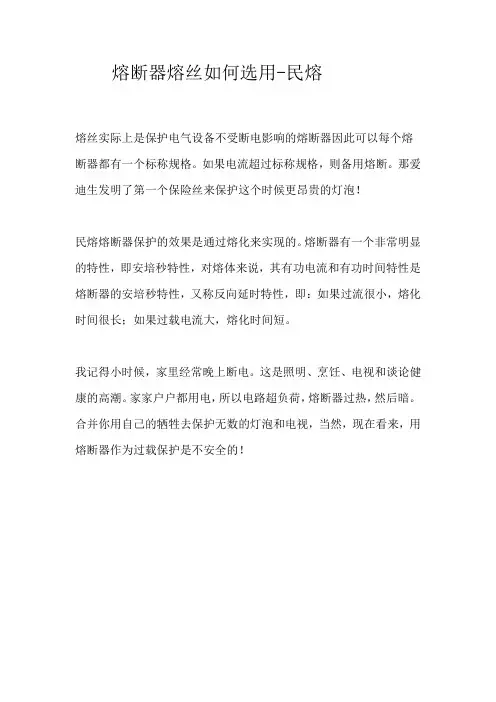

熔断器熔丝如何选用-民熔熔丝实际上是保护电气设备不受断电影响的熔断器因此可以每个熔断器都有一个标称规格。
如果电流超过标称规格，则备用熔断。
那爱迪生发明了第一个保险丝来保护这个时候更昂贵的灯泡！民熔熔断器保护的效果是通过熔化来实现的。
熔断器有一个非常明显的特性，即安培秒特性，对熔体来说，其有功电流和有功时间特性是熔断器的安培秒特性，又称反向延时特性，即：如果过流很小，熔化时间很长；如果过载电流大，熔化时间短。
我记得小时候，家里经常晚上断电。
这是照明、烹饪、电视和谈论健康的高潮。
家家户户都用电，所以电路超负荷，熔断器过热，然后暗。
合并你用自己的牺牲去保护无数的灯泡和电视，当然，现在看来，用熔断器作为过载保护是不安全的！有两种固定材料：一方面，不同直径的铅锡合金等低熔点材料的圆丝，即由于其低熔点而不易消除，对固定的任何部分几乎没有影响，通常在小电路中用过的另一些是高熔点材料，如银和铜，用于大电流电路。
每种规格的熔断器都有两个参数：额定电流和供电电流。
通过熔断器的电流小于额定电流，熔断器不熔断；只有超过额定电流，达到熔断器电流时，保安是合并。
你的通过熔断器的电流越大，熔断器就越快。
正常情况下，如果电流通过固定其额定电流1.3倍的方式连接，则连接时间应超过1小时；如果电流是其额定电流的1.6倍，则应在1小时内合并；如果电流是其额定电流的2倍，后援马上这个备用电流通常是备份。
它必须认识到安全性对过载保护不敏感，不应用于过载保护。
主要用于短路保护。
选择熔断器时，应根据电路中的实际工作电流。
不应根据熔断器的规格进行调整，家用电表主熔断器的选择方法为：熔断器的额定流量大于或等于所有用电设备的额定流量之和，小于或等于电能表的额定流量。
熔断器常见的几种介绍-民熔
熔断器常见的几种介绍-民熔民熔熔断器根据使用电压可分为高压熔断器和低压熔断器。
根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。
根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。
熔断器实际上是一种短路保护，在分配和控制系统中广泛使用，主要用于短路保护或大电流保护。
东柏林一种简单的保护装置有效的电路在短路保护方面发挥重要作用。
熔丝主要由一种熔融材料和一种绝缘管（“绝缘支撑件”）组成，用于熔融熔融在一个电路中。
保护在短路故障的情况下，熔炼被暂时熔断，电路被断开并用于保护。
常见熔断器1.自复熔断器采用金属钠作熔体，在常温下具有高电导率。
当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。
当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。
自复熔断器只能限制短路电流，不能真正分断电路。
其优点是不必更换熔体，能重复使用。
工作时，熔断器串连在被保护的电路中。
当电路发生短路或严重过载时，熔断器中的熔断体将自动熔断，起到保护作用，最常见的就是保险丝。
2.封闭式熔断器封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。
有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。
无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。
图3 无填料密闭管式熔断器1-铜圈2-熔断管3-管帽4-插座5-特殊垫圈6-熔体7-熔片3.快速熔断器它主要用于半导体整流元件或整流装置的短路保护。
由于半导体元件的过载能力很低。
只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。
快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。
熔断器基础知识讲解
二、熔断器的常见分类
熔断器根据使用电压可分为： 高压熔断器 低压熔断器 敞开式熔断器 半封闭式熔断器 根据结构可分为：
管式熔断器
喷射式熔断器
敞开式熔断器
敞开式熔断器结构简单, 熔体完全暴露于空气中, 由瓷柱作支撑，没有支座， 适于低压户外使用。分断 电流时在大气中产生较大 的声光。
管式熔断器
管式熔断器的熔体装在熔 断体内。然后插在支座或 直接连在电路上使用。熔 断体是两端套有金属帽或 带有触刀的完全密封的绝 缘管。
三、熔断器的基础结构
四、熔断器的工作原理
熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入 "鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而 熔丝管牢固地卡在"鸭嘴"里。当短路电流通过熔丝熔断时，由于熔 丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重 力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开， 切除故障段线路或者故障设备。
半封闭式熔断器
半封闭式熔断器的熔体装 在瓷架上，插入两端带有 金属插座的瓷盒中,适于 低压户内使用。分断电流 时,所产生的声光被瓷盒 挡住。
喷射式熔断器
喷射式熔断器是将熔体装在由固体 产气材料制成的绝缘管内。固体产气材 料可采用电工反白纸板或有机玻璃材料 等。当短路电流通过熔体时，熔体随即 熔断产生电弧，高温电弧使固体产气材 料迅速分解产生大量高压气体，从而将 电离的气体带电弧在管子两端喷出，发 出极大的声光，并在交流电流过零时熄 灭电弧而分断电流。绝缘管通常是装在 一个绝缘支架上，组成熔断器整体。有 时绝缘管上端做成可活动式，在分断电 流后随即脱开而跌落，此种喷射式熔断 器俗称跌落熔断器。一般适用于电压高 于6千伏的户外场合。（本次主要讲解跌 落式熔断器）
熔断器基础知识
什么是熔断器？一、熔断器简介：熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
熔断器可分为户内式和户外式两种。
(1)户内式熔断器：户内熔断器是内充石英砂填料的密封管式熔断器，当它通过过载电流或短路电流时熔体熔断，其金属蒸气与燃弧后的游离气体受到高温高压的作用，喷入石英砂之间的空隙，与石英砂表面接触受到冷却凝固，减少了熔体蒸发后的游离气体与金属蒸气，从而使电流自然过零，迫使电弧熄灭。
在熔体熔断时，熔断器弹簧的拉线也同时拉断，并从弹簧管内弹出。
户内型高压管式熔断器具有熄弧能力强、分断容量大、分断电路时无游离气体排出、能产生截流过电压等特点。
能在短路电流未达到冲击值之前就可完全熔断，因此这种熔断器具有限流作用。
(2)户外式熔断器：户外式熔断器，用来保护10kV电力变压器和电力线路。
由固定支持部分、活动熔管及熔丝组成，固定支持部分为瓷或合成绝缘体。
其工作原理是：将熔丝穿入熔管内,两端拧紧,并使熔丝位于熔管中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。
当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,绕下轴翻转跌落,形成明显的断开距离。
熔断器产品理论知识
熔断器产品理论知识1、熔断器的概念1.1 熔断器：熔断器俗称保险丝，当电流超过规定值足够长的时间，通过熔断一个或几个特殊设计和成比例的熔体分断此电流，由此断开其所接入的电路装置，熔断器由形成完整装置的所有部件组成。
1.2 熔断器支持件：熔断器底座及载熔件的组合。
1.3 熔断器底座：熔断器的固定部件，带有触头、接线端子、适当时可带罩子。
1.4 载熔件：熔断器可运动部件，作为装卸熔断体之用。
1.5 熔断体：装有熔体的熔断器部件，熔断后可以更换。
1.6 熔断器触头：保证熔断体与相应的熔断器支持件之间的电路连续性的二个或二个以上导电部件。
1.7 熔体：在熔断器动作时熔化的熔断体部件，可以由多个并联组成而达到更高的电流等级的导体，是熔断体的核心部件。
1.8 指示器：显示熔断器是否动作的装置。
1.9 撞击器：熔断体的机械装置，当熔断器动作进释放所需的能量，以促使其他装置动作,或者提供互锁。
1.10 接线端子：与外部电路进行连接的熔断器的导电部分。
2 熔断器的构造熔断器绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；其次是触头，它通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；再则就是支架部分，支架的作用就是将熔断体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻然性，在使用中不应产生断裂、变形、燃烧及短路等现象。
由于在熔体熔断切断电路的过程中会产生电弧，为了有效地熄灭电弧，一般均将熔体安装在熔断器壳体内，并且有灭弧材料，这个材料必须有很强的绝缘性与很好导热性，且呈负电性。
石英砂（SiO2）就是常用灭弧首选材料。
熔断器如何选须知-民熔
熔断器如何选-民熔至于熔断器，电工的大多数朋友都觉得自己不陌生，作为一种非常常见的组件，熔断器的使用频率很高，但是你真的知道熔断器吗？熔丝的操作是通过熔融熔融熔融材料来实现的，熔融材料具有非常明显的特性，即幅度熔融材料，其动作电流和操作时间的特性，即熔丝的振幅特性，该特性还被称为反向延迟特性，即过载电流时间、熔融持续时间和过载电流高时的熔融持续时间。
事实上，熔丝被串联地安装在电路中，使用热熔丝原理以确保电路的电气元件的安全操作。
如果安装了熔断器，情况就完全不同了。
当电流过高时，熔丝熔融其本身的部件以切断电流，并从保护电路安全地工作。
从这个角度看，相当于电路安全保证的熔断器的重要性是显而易见的。
根据不同的设想和参数确定当熔断器的保护对象不同时，熔断器的类型不同，例如用于保护低容量照明电路或低功率电动机。
最好是使用RC1A系列插入熔断器，因为熔断器的熔融系数不利于保护电流电路另一方面，在熔断器的基础上安装了其他防浪涌装置。
如果遇到较高的短路电路或易燃气体，可以考虑选择具有高断裂能力的RL系列螺旋熔丝或RT系列高熔丝，反之，可以使用RM10系列熔丝。
应与受保护物体的过载特性进行适当协调大多数电气设备具有一定的过载能力，在某些条件下，如空调，小尺寸和短期操作过度，在电流加倍的情况下，熔断器必须适应这一特性，否则就很难进行操作。
容易融化应避免跨界合并不同熔丝电平之间的良好协调，第一熔融电平的额定电流通常比第二熔融电平的额定电流高出两到三倍，在发生故障时，下熔融器首先熔融，并且在熔融之后，上熔融器可以自动重构，否则因此，在上一级熔炼的情况下，电缆短路可以导致大的电缆熔炼。
中断电的应注意发动机起动电流的影响。
考虑到发动机起动电流的影响，熔丝通常被用作发动机短路的防护，而过载的防护应当由热继电器提供。
额定功率与额定熔融电流的正确匹配额定功率不应小于熔融材料的额定电流，额定断裂容量应大于电路中可能发生的最大短路电流。
熔断器的工作原理解读-民熔
熔断器的工作原理-民熔所谓熔断器，根据这么名字也能明白个一二，即熔化、断开的器件。
其作用原理非常简单：我们知道，当电路如果发生短路时瞬间的电流会非常高，同时会使导电线发热。
如果电路中没有熔断器来保护，那么很可能就烧坏用电设备了。
民熔熔断器根据使用电压可分为高压熔断器和低压熔断器。
使用情况保护对象可以分成熔断器以保护变压器和一般电气设备，熔断器以保护电压感应器，熔断器保护电气容器，保护半导体元件的熔丝，保护电动机的熔丝，保护家用电器的熔丝，等结构可以分成开口、半封闭、管状和可注射的熔丝。
为了保护电气设备不受意外短路的影响，发明了一种熔丝，并将其串联地连接到一个接入电路，该接入电路的关键部件是一种特殊的金属线或低熔点导电板。
当由短电路产生的大电流、过电荷等引起熔丝导电部分的加热时被切断，到达熔点并且被切断。
溶解因此，电气装置被保护。
熔断器下图显示：一些低压熔丝在低压环境中使用，广泛用于各种电气设备和数字电子产品。
高压熔丝：操作原理基本相同，主要差别在于熔丝管中填充石英砂颗粒以除去石英砂。
弧主要用于高压环境，如高压传输线、变压器等。
为了防止电气设备因过载或短路而燃烧，下图显示了高压熔丝的典型外观：金属导体作为熔融材料串联地安装在电路中，当超负载电流或短路电流通过熔融材料时，金属导体被自己的热熔化，从而切断电路。
电子学熔断器结构简单易于使用，广泛用于电气系统，各种电气和家用设备作为防护装置。
熔丝主要由熔融材料、壳体和支撑体组成，熔融材料是控制熔融特性的一个关键因素。
融合材料、熔融材料的大小和形状决定熔融材料的特性。
熔融材料分为两类：低熔点和高熔点；低熔点材料，如铅和铅合金，其熔点低且易熔，具有较大的熔体截面尺寸和较大的熔点。
熔炼过程中产生的金属蒸汽只适用于“低断裂容量的熔丝”。
高熔点材料，例如铜和银，具有高熔点且不易熔化，但由于其强度低，它们可以以比低熔点熔体低的部分制成，而产生的金属蒸汽较少。
在熔炼过程中，适用于一个具有高强度的熔丝。
熔断器的认识与检测方法解读-民熔
熔断器的认识与检测方法-民熔熔断器是一种保护电路和电气设备短路和过载的电器。
熔断器通常在电路中串联。
当电路正常工作时，熔断器相当于一根电线；当电路短路或过载时，流过熔断器的电流很大，熔断器就会断开，从而保护电路和电气设备。
民熔熔断器有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭式熔断器、RS快速熔断器、RT填料管熔断器和RZ自复式熔断器等。
熔断器型号含义：五种熔断器介绍1.RS有填料快速熔断器RS有填料快速熔断器主要用于硅整流器件、晶闸管器件等半导体器件及其配套设备的短路和过载保护，它的熔体一般采用银制成，具有熔断迅速、能灭弧等优点。
两种常见的RS有填料快速熔断器：2.RC插入式熔断器RC插入式熔断器主要用于电压在380V及以下、电流在5～200A之间的电路中，如照明电路和小容量的电动机电路中。
这是一种常见的RC插入式熔断器。
这种熔断器用在额定电流在30A 以下的电路中时，熔丝一般采用铅锡丝；当用在电流为30～100A的电路中时，熔丝一般采用铜丝；当用在电流达100A以上的电路中时，一般用变截面的铜片作熔丝。
3.RL螺旋式熔断器RL螺旋式熔断器，这种熔断器在使用时，要在内部安装一个螺旋状的熔管，在安装熔管时，先将熔断器的瓷帽旋下，再将熔管放入内部，然后旋好瓷帽。
熔管上、下方为金属盖，熔管内部装有石英砂和熔丝，有的熔管上方的金属盖中央有一个红色的熔断指示器，当熔丝熔断时，指示器颜色会发生变化，以指示内部熔丝已断。
指示器的颜色变化可以通过熔断器瓷帽上的玻璃窗口观察到。
RL螺旋式熔断器具有体积小、分断能力较强、工作安全可靠、安装方便等优点，通常用在工厂200A以下的配电箱、控制箱和机床电动机的控制电路中。
4.RM无填料封闭式熔断器典型的RM无填料封闭式熔断器，它可以拆卸。
这种熔断器的熔体是一种变截面的锌片，它被安装在纤维管中，锌片两端的刀形接触片穿过黄铜帽，再通过垫圈安插在刀座中。
这种熔断器通过大电流时，锌片上窄的部分首先熔断，使中间大段的锌片脱断，形成很大的间隔，从而有利于灭弧。
熔断器基础知识讲解
3. 合闸的时候操作顺序拉闸时相反，先合迎风边相，再合背风 的边相，最后合上中间相。 4. 拉和跌落时，要站在相应跌落的正前方，速度要快，不得侧 拉。拉跌落时，力道要大一些。和跌落力道则要要适中 。 5. 操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引 起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形 成恶性循环。所以，拉、合熔管时要用力适度，合好后，要仔细检 查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上 鸭嘴向下压几下，再轻轻试拉，检查是否合好。合闸时未能到位或 未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管 自行跌落。
半封闭式熔断器
半封闭式熔断器的熔体装 在瓷架上，插入两端带有 金属插座的瓷盒中,适于 低压户内使用。分断电流 时,所产生的声光被瓷盒 挡住。
喷射式熔断器
喷射式熔断器是将熔体装在由固体 产气材料制成的绝缘管内。固体产气材 料可采用电工反白纸板或有机玻璃材料 等。当短路电流通过熔体时，熔体随即 熔断产生电弧，高温电弧使固体产气材 料迅速分解产生大量高压气体，从而将 电离的气体带电弧在管子两端喷出，发 出极大的声光，并在交流电流过零时熄 灭电弧而分断电流。绝缘管通常是装在 一个绝缘支架上，组成熔断器整体。有 时绝缘管上端做成可活动式，在分断电 流后随即脱开而跌落，此种喷射式熔断 器俗称跌落熔断器。一般适用于电压高 于6千伏的户外场合。（本次主要讲解跌 落式熔断器）
五、熔断器的操作ቤተ መጻሕፍቲ ባይዱ意事项
一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备 (线路)。但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压 器允许按下列要求带负荷操作： 1. 操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘 手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作， 在雷电或者大雨的气候下禁止操作。 2. 在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉 断迎风的边相。这是因为配电变压器由三相运行改为两相运行，拉断中间 相时所产生的电弧火花最小，不致造成相间短路。其次是拉断背风边相， 因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过 电压产生，造成相间短路的可能性也很小。最后拉断迎风边相时，仅有对 地的电容电流，产生的电火花则已很轻微。
熔断器解读-民熔
熔断器解读-民熔
熔断器：一种最简单的保护电器，串接在电路中使用；结构简单，价格便宜；熔体熔断后必须更换，会引起短时停电；保护性、可靠性差。
民熔熔断器的效果是通过熔化来实现的。
熔断器有一个非常明显的特性，即安培秒特性，对熔体来说，其有功电流和有功时间特性是熔断器的安培秒特性，又称反向延时特性，即：如果过流很小，熔化时间很长；如果过载电流大，熔化时间短。
熔断器结构：金属熔体；接触熔体；壳体；简易灭弧器。
熔融材料：熔点低，导电性好，不易氧化，易在一般：1000V以上铜（10800c）：导电性好，但高熔点银（9600c）：导电性好，1000V以下高熔点铅（3200C）：导电性差，低熔点铅合金（2000c）：导电性差，低熔点锌（1080c）：导电性差，低熔点锌，不易氧化，保护性能稳定，冶金效果：小铅或锡球焊接在耐火材料熔体上。
如果温度是铅或锡的熔点难熔金属与熔化的铅或锡形成高电阻、低熔点的合金。
因此，熔体首先在小球处熔化，然后电弧将熔体完全熔化。
熔断器的参数电压：长期正常工作电压和电流；外壳和载流部件的额定电流：长期最大允许工作电流；熔体的额定电流：电流，长而不化正在融化。
最大值不得超过额定限流容量：可分离的最大电流。
芯型：按电压：高压密封，低压；按位置：内部安全，外部安全；按包装：有包装的安全，无包装的安全；动作后时间：功率限制，功率限制；。
熔断器的认识与检测方法详解-民熔
熔断器的认识与检测方法-民熔熔断器是对电路、用电设备短路和过载进行保护的电器。
熔断器一般串接在电路中，当电路正常工作时，熔断器就相当于一根导线；当电路出现短路或过载时，流过熔断器的电流很大，熔断器就会开路，从而保护电路和用电设备。
民熔熔断器的种类很多，常见的有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭式熔断器、RS快速熔断器、RT有填料管式熔断器和RZ自复式熔断器等。
熔断器的型号含义：5种类型的熔断器介绍1.RC插入式熔断器RC插入式熔断器主要用于电压在380V及以下、电流在5～200A之间的电路中，如照明电路和小容量的电动机电路中。
这是一种常见的RC插入式熔断器。
这种熔断器用在额定电流在30A 以下的电路中时，熔丝一般采用铅锡丝；当用在电流为30～100A的电路中时，熔丝一般采用铜丝；当用在电流达100A以上的电路中时，一般用变截面的铜片作熔丝。
2.RL螺旋式熔断器RL螺旋式熔断器，这种熔断器在使用时，要在内部安装一个螺旋状的熔管，在安装熔管时，先将熔断器的瓷帽旋下，再将熔管放入内部，然后旋好瓷帽。
熔管上、下方为金属盖，熔管内部装有石英砂和熔丝，有的熔管上方的金属盖中央有一个红色的熔断指示器，当熔丝熔断时，指示器颜色会发生变化，以指示内部熔丝已断。
指示器的颜色变化可以通过熔断器瓷帽上的玻璃窗口观察到。
RL螺旋式熔断器具有体积小、分断能力较强、工作安全可靠、安装方便等优点，通常用在工厂200A以下的配电箱、控制箱和机床电动机的控制电路中。
3.RM无填料封闭式熔断器典型的RM无填料封闭式熔断器，它可以拆卸。
这种熔断器的熔体是一种变截面的锌片，它被安装在纤维管中，锌片两端的刀形接触片穿过黄铜帽，再通过垫圈安插在刀座中。
这种熔断器通过大电流时，锌片上窄的部分首先熔断，使中间大段的锌片脱断，形成很大的间隔，从而有利于灭弧。
RM无填料封闭式熔断器具有保护性好、分断能力强、熔体更换方便和安全可靠等优点，主要用在交流380V以下、直流440V以下，电流600A以下的电力电路中。
熔断器熔丝如何选用须知-民熔
熔断器熔丝如何选用-民熔
熔丝实际上是一个保险丝，保护电气设备不受他因此，每一个熔丝上都有标称规格，当电流超过规格时熔化。
名义的第一个保险丝是爱迪生发明的，用来保护当时最昂贵的白炽灯！
民熔熔断器的操作是通过熔断器熔融而实现的，熔融材料具有非常明显的特性，即幅度熔融材料，其动作电流和操作时间特性，即熔丝振幅特性，也被称为反向延迟特性，即过载电流时间、熔融持续时间和过载电流高时的熔融持续时间。
记得我小的时候，停电经常发生在晚上，在灯光、厨房、电视和卫生的高峰，家庭消耗电力，电路负荷过重，熔断器融化得太热，然后他黑色的熔断器通过自己的牺牲保护了许多灯泡和电视机，但现在看来，使用熔断器保护过载的可能性太小了！
有两种材料：一种由不同的低熔点材料直径的圆线，例如铅和锡合金，熔丝，由于熔点低而不易熄灭，对熔丝部分的影响有限。
另一种是高熔点材料，如银、铜等，用于高电流电路。
每个类型的熔丝有两个参数：额定电流和电流融合当通过熔丝的电流低于额定电流时，熔丝不会熔断；除非熔丝超过额定电流并达到额定电流，否则熔丝不会熔断。
融合电流通过熔断器熔断器越快熔断通常，当通过熔丝的电流是其额定电流的1.3倍时，熔融时间应超过1小时；如果通过额定电流的1.6倍，熔融时间应为1小时；如果通过额定电流的2倍，熔融时间应为2小时。
熔断器必须立即熔化说谎熔融电流通常是额定电流的两倍。
熔断器显而易见，熔丝不敏感于过载保护，也不适合于过载保护，特别是在短路情况下。
在选择熔丝时，必须根据电路中的实际操作电流选择熔丝，并且不能根据电路的规格配置熔丝。
熔断器家用电力计数器总分离器的熔丝选择方法如下：熔丝的额定电流大于或等于电器的所有额定电流的总和，小于或等于电力计数器的额定电流。
熔断器工作原理_熔断器常见的种类_注意事项_熔断器与断路器的区别
熔断器工作原理_熔断器常见的种类_注意事项_熔断器与断路器的区别熔断器是家庭保护电路中必须要用到的器件，它对于过流过压有很好的保护作用，能够保障用电安全。
熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
一、熔断器的工作原理利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
此前我们家庭中电路开关总闸中常用的钨丝其实就是一种初始的熔断器，只是现在的熔断器做得更专业，更加先进，原理都是一样的，当大电流大电压通过时发热，发热而熔断。
二、熔断器常见的种类插入式熔断器：它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。
螺旋式熔断器：熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。
分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。
封闭式熔断器：封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。
有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。
无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。
快速熔断器：快速熔断器主要用于半导体整流元件或整流装置的短路保护。
由于半导体元件的过载能力很低。
只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。
熔断器基础知识
2021/6/16
11
五、熔断器的巡视和使用维修
熔断器使用维修：
1、熔体熔断时，要认真分析熔断的原因，可能的原因有：
1）短路故障或过载运行而正常熔断；
2）熔体使用时间过久，熔体因受氧化或运行中温度
高，使熔体特性变化而误断；
3）熔体安装时有机械损伤，使其截面积变小而在运
行中引起误断。
2、拆换熔体时，要求做到：
2021/6/16
2
二、熔断器的常见分类
1.根据使用电压可分为： 高压熔断器 低压熔断器
2.根据结构可分为： 敞开式熔断器 半封闭式熔断器 管式熔断器 喷射式熔断器
2021/6/16
3
敞开式熔断器
结构简单,熔体完全 暴露于空气中,由瓷 柱作支撑，没有支
座，适于低压户外 使用。分断电流时
在大气中产生较大 的声光。
2. 在拉闸操作时，一般规定为先拉断中间相，再拉背风的边 相，最后拉断迎风的边相。这是因为配电变压器由三相运行 改为两相运行，拉断中间相时所产生的电弧火花最小，不致 造成相间短路。其次是拉断背风边相，因为中间相已被拉开， 背风边相与迎风边相的距离增加了一倍，即使有过电压产生， 造成相间短路的可能性也很小。最后拉断迎风边相时，仅有 对地的电容电流，产生的电火花则已很轻微。
管通常是装在一个绝缘支架上，组成
熔断器整体。有时绝缘管上端做成可
活动式，在分断电流后随即脱开而跌
落，此种喷射式熔断器俗称跌落熔断
器。一般适用于电压高于6千伏的户外
场合。 2021/6/16
7
2021/6/16
8
三、熔断器的工作原理
熔丝管两端的动触头依靠熔丝(熔体)系
紧，将上动触头推入"鸭嘴"凸出部分后，磷 铜片等制成的上静触头顶着上动触头，故而 熔丝管牢固地卡在"鸭嘴"里。当短路电流通 过熔丝熔断时，由于熔丝熔断，熔丝管的上 下动触头失去熔丝的系紧力，在熔丝管自身 重力和上、下静触头弹簧片的作用下，熔丝 管迅速跌落，使电路断开，切除故障段线路 或者故障设备。
熔断器与过载保护器的识别与检测说明
熔断器与过载保护器的识别与检测说明一、熔断器的识别与检测熔断器俗称保险丝、保险管，它在电路中通常用“F”、“FU”、“FUSE”等表示，它的电路符号如图所示。
按工作性质熔断器可分为过电流熔断器和过热熔断器两种，按封装结构熔断器可分为玻璃熔断器、陶瓷熔断器和塑料熔断器等多种，按电压高低熔断器可分为高压熔断器和低压熔断器两种，按能否恢复熔断器可分为不可恢复熔断器和可恢复熔断器两种，按动作时间熔断器可分为普通熔断器、快速熔断器和延时熔断器3种。
1．普通熔断器最常用的普通熔断器是玻璃熔断器，它是由熔体、玻璃壳、金属帽构成的保护元件，其实物外形如下图所示。
根据额定电流的不同，普通熔断器有0.5A、0.75A、1A、1.5A、2A、3A、5A、8A、10A 等几十种规格。
2．延时熔断器延时熔断器也叫延迟保险管，它的构成和普通熔断器基本相同，不同的是它采用的熔体具有延时性，它的熔体常由高熔点金属与低熔点金属复合而成，既有抗脉冲的延时效果，又有过电流快速熔断的特点。
从外观上看，它的熔体的中间部位突起或熔体采用螺旋结构，其实物外形如图所示。
3．快速熔断器快速熔断器是指集成电路型熔断器（ICP），它的特点是熔断时间短，适用于要求快速切断电源的电路，多用于进口电气设备中。
常见的快速熔断器的外形类似小三极管，其实物外形如图所示。
4．温度熔断器温度熔断器也叫超温熔断器、过热熔断器或温度保险丝等，常见的温度熔断器的实物外形如图所示。
温度熔断器早期主要应用在电饭锅内，现在还应用在饮水机、空调器、变压器等产品内。
温度熔断器的作用就是当它检测到的温度达到标称值后，它内部的熔体自动熔断，切断发热源的供电电路，使发热源停止工作，实现超温保护。
5．熔断器的检测如图所示，将数字型万用表置于通断测量挡，将表笔接在它的两端，若数值为“0”且蜂鸣器鸣叫，说明它正常；若不鸣叫且数值为无穷大，则说明它已开路。
提示：若采用指针型万用表，将万用表置“R × 1”挡，将表笔接在熔断器的两端，测它的阻值，若阻值为 0，说明它正常；若阻值为无穷大，则说明它已开路。
检测熔断器的方法
检测熔断器的方法
检测熔断器的方法有以下几种：
1. 目测检查：检查熔断器外观是否有明显损坏或变形，包括熔断器的外壳、引线、指示窗口等部分。
2. 使用万用表：使用万用表设置为电阻测量档位，将测试笔分别接触熔断器两端的引线或插针，查看是否有电阻值显示。
若没有电阻值显示，则说明熔断器中断并正常。
3. 使用专用测试仪器：有些电气设备专用测试仪器可以直接对熔断器进行测试，这些仪器能够检测熔断器的工作状态和动作时间等参数。
4. 熔断器动作测试：根据设备的额定电流和熔断器的额定电流，通过人工进行熔断器的动作测试，观察熔断器是否能在设定的电流范围内及时断开电路。
需要注意的是，熔断器是一种一次性的保护元件，当熔丝融断后就需要更换新的熔断器。
在检测熔断器时，应注意安全操作，避免触电或其他危险事故的发生。
如果不确定如何检测熔断器，建议请专业人士进行检测或更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔断器的认识与检测方法-民熔
熔断器是一种保护电路和电气设备短路和过载的电器。
熔断器通常在电路中串联。
当电路正常工作时，熔断器相当于一根电线；当电路短路或过载时，流过熔断器的电流很大，熔断器就会断开，从而保护电路和电气设备。
民熔熔断器有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭式熔断器、RS快速熔断器、RT填料管熔断器和RZ自复式熔断器等。
熔断器型号含义：
熔断器检测
熔断器常见故障为断路、接触不良。
熔断器种类很多，但检测方法基本相同。
检测时，将万用表档位开关置于200Ω，然后将红黑表笔连接到熔断器两端，测量熔断器电阻。
如果熔断器正常，则电阻接近0Ω；如果显示“1”或“ol”（指针式万用表显示电阻无穷大），则表示熔断器断开；如果电阻不稳定（如果电阻很大，则表示熔断器内部接触不良）。
五种熔断器介绍
1.RT密封管熔断器
RT封装的封闭管熔断器，又称石英熔断器，常用于变压器、电动机等电气设备的过载和短路保护。
图A是一种常用的RT封装的闭合管熔断器，它可以通过螺钉、卡座等与电路连接；图（b）是一种熔断器插入卡座的情况。
RT密封管熔断器具有保护性能好、开断能力强、灭弧性能好、使用安全等优点。
主要用于电网和短路电流较大的配电设备。
2。
RC插入式熔断器
RC插入式熔断器主要用于电压380V及以下、电流5～200A的电路，如照明电路、小容量电机电路等。
这是一个普通的RC插入式熔断器。
在额定电流小于30a的电路中使用熔断器时，一般采用铅锡线作为熔断器；在电流30-100a的电路中使用时，一般采用铜线作为熔断器；在电流大于100a的电路中使用时，一般采用变截面铜片作为导火索。
3。
螺旋式熔断器
螺旋式熔断器。
使用此熔断器时，应在内部安装螺旋熔断器管。
安装
熔断器管时，先拧下熔断器的瓷盖，然后将熔断器管放入，再拧上瓷盖。
熔断器管的上部和下部是金属盖。
石英砂和熔断器安装在熔断器管内。
一些熔断器管上方的金属盖中间有一个红色熔断器指示灯。
熔断器熔断时，指示灯的颜色将改变，以指示内部熔断器断开。
通过熔断器瓷盖上的玻璃窗可以观察到指示器的颜色变化。
RL型螺旋熔断器具有体积小、分断能力强、操作安全可靠、安装方便等优点，工厂常用于200A以下机床的配电箱、控制箱和电机控制回路。
4。
RM无填料闭合熔断器
典型的RM无填料封闭式熔断器，可拆除。
熔断器熔体是安装在纤维管内的一种变截面锌片。
锌片两端的刀形接触件穿过黄铜盖，然后通过垫圈插入刀座。
当熔丝通过大电流时，首先熔合锌片的狭窄部分，使锌片的中大段断开，形成较大的间隙，有利于灭弧。
RM无填料封闭式熔断器具有保护性能好、开断能力强、熔体更换方便、安全可靠等优点。
主要用于交流小于380V，直流小于440V，电流小于600A的电源电路中。
5。
RS封装快速熔断器
RS封装快速熔断器主要用于半导体器件如硅整流器件、晶闸管器件及其配套设备的短路和过载保护。
它的熔体一般由银制成，具有快速熔化和灭弧的优点。
两种带包装的RS快速熔断器是常见的：。
