【26】如何判读河流流量过程线图

方法技巧：如何判读河流流量过程线图1.判读方法⑴读横轴，看时间与径流曲线的对应状况。

横轴指示了径流变化对应的月份，从中可以看出河流径流变化的时间分布特点。

图中径流最高值出现在8月份，冬季的几个月份径流变化较小。

⑵读竖轴，看流量的数值大小。

竖轴上标明的流量数值大小可以反映河流的流量大小。

图中的最大流量在220 m3/s左右，说明该河流量较小。

⑶读曲线，看径流的变化特点。

从径流曲线的高低起伏变化可以看出其丰水期和枯水期的长短分布状况。

图中河流的丰水期从6月份持续到9月份。

⑷看组合，分析河流的水文特征。

该河的径流变化基本上与气温的变化一致，且流量较小，说明该河以冰雪融水补给为主，径流的季节变化大，年际变化较小。

2.主要应用(从流量过程曲线图中分析河流补给)⑴洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。

⑵汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。

⑶春季和夏季出现两个汛期的河流，除由雨水补给外，还可能有季节性积雪融水补给。

⑷河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。

⑸曲线变化和缓，多系地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。

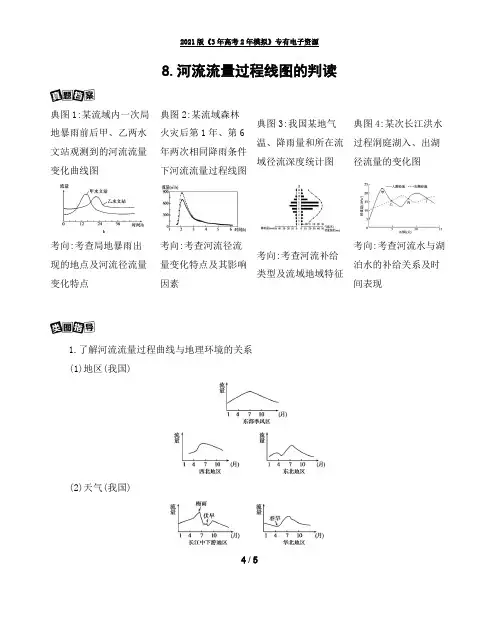

3.河流流量过程线与沿线地理环境的关系示例(不同地区河流流量过程线)⑴地区(我国)⑵天气(我国)⑶气候(北半球)【典型例题】（【全国百强校】浙江省绍兴市第一中学2016届高三上学期期中考试）读我国某河流水文断面“径流日流量变化曲线图”，完成下列各题。

1.该水文断面最有可能位于( )A．乌鲁木齐河 B．松花江 C．钱塘江 D．淮河2. 河流径流量最大时( )A．降水量丰富 B．冰雪消融量大 C．径流蒸发量小 D．河流下渗量小思维过程从图表中获取信息答案 1.A 2.B练习：(2016·湖南师大附中模拟)下图是我国某地区一条河流受三种不同水体补给而形成的全年流量曲线图。

读图，完成下列各题。

1．关于河流补给水的说法，正确的是( )A．①是雨水 B．②是高山冰雪融水 C．③是地下水 D．积雪融水是主要补给2．由统计资料可知( )A．曲线a是修坝前测得的径流量年变化 B．河流有两次汛期且都与气温有关C．该河流位于华北地区 D．河流含沙量小，有结冰期(2016·湘潭二模)和田河位于新疆维吾尔自治区塔里木盆地南部，是昆仑山北坡最大河流。

下图为40多年来新疆夏季0 ℃层平均高度变化和河流径流变化趋势图。

读图，完成下列各题。

3.由图示信息可知，和田河的主要补给来源是( )A．冰雪融水 B．湖泊水 C．雨水 D．地下水4.下列有关和田河的描述，正确的是( )A．河流下游水量比上游大B．枯水期河流含沙量大C．河流径流量季节变化大D．冬季不存在断流现象（【全国百强校】贵州省遵义航天高级中学2016届高三第七次模拟考试）2015年2月2日是第19个世界湿地日，主题为“湿地：我们的未来”，目前我国大城市的中心湖泊及一些小湖泊出现生态功能近乎丧失殆尽的局面，下图为某城市湿地破坏前后的气温和河流流量曲线。

回答下列问题。

5.城市内部湿地转变为硬化路面，会造成城市水循环环节中增加的是（）A.地表径流B.地下径流C.下渗D.蒸发量6.表示该地区湿地破坏后气温年变化和河流流量年变化曲线的分别是（）A.甲和丙B.乙和丁C.甲和丁D.乙和丙（2016届湖北省浠水实验高中高三上学期期中考试）下图为某流域某地某日一次降雨与河流流量变化过程示意图。

读图完成下列各题。

7．若该次降水发生在北京，带来水汽的风向最有可能是( )A．西北风 B．东南风 C．西南风 D．东北风8．影响时距(降水最大值与河流流量最大值的时间间隔称时距)变长的因素是该地( ) A．上游湿地增加B．下游大型水库修建C．上游植被破坏D．上游城市化的快速推进(2014·四川高考)降雨量指一定时间内的降雨平铺在地面的水层深度；一定时间内的河流径流总量平铺在流域地面的水层深度叫径流深度。

下图是我国某地气温、降雨量和所在流域径流深度统计图。

读图回答下列各题。

9.该流域河流夏季补给来源主要是雨水和( )A．湖泊水B．地下水 C．冰雪融水D．沼泽水10.能反映该流域地域特征的地理现象是( )A．地表风沙少 B．山麓青青草 C．树上柑橘红 D．草场牦牛跑下面图甲为“我国某地区区域图”，图乙为图甲中“A河流上一水文站测到的某月连续两天流量随时间变化曲线图”。

读图回答下列各题。

11．根据图乙信息推测，A河流在图示时间内流量变化特点及成因最有可能是( ) A．第一天降水量大，流量大 B．第二天降水量小，流量小C．第一天天晴，流量变化大 D．第二天天晴，流量变化小12．图甲中( )A．自西向东降水量逐渐减少 B．气温年较差大、日较差小C．外力作用以风化和流水侵蚀为主 D．自然带以温带荒漠带为主(2012·全国卷)下图示意某流域水系分布(a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(b)。

读图，完成下列各题。

13.此次局地暴雨可能出现在图a中的( )A．①地 B．②地 C．③地 D．④地14.乙水文站洪峰流量峰值小于甲水文站，主要是因为甲、乙水文站之间( )A．河道淤积 B．河谷变宽 C．湖泊分流 D．湖水补给量减小下图为某河流水系示意图，右图为该河流甲水文站在上游一场暴雨之后测量绘制的河流流量变化示意图。

读图完成题。

15.示河流的干流（）A．两岸的地势东陡西缓 B．水位无明显季节变化C．初冬春末有凌汛现象 D．自南向北注入印度洋16.近年来该河上游地区的生态环境逐年好转。

若再遇相同强度的暴雨,图10中的P点可能（）A．上移、右移 B．下移、左移 C．下移、右移 D．上移、左移（2015·保定调研）下图示意某一河流的某一测站在2014年7月18日至20日测得的降雨量和径流过程曲线。

读图回答下列问题。

17．测站附近开始出现泛滥洪峰的时间约是降雨停止后( )A．9小时 B．18小时 C．27小时 D．36小时18．如果未来在相同的降雨情况下，该地河流径流过程线的“洪峰”点却呈现向左移动的情形，这最可能是由于( )A．测站下游开始修筑堤防 B．测站下游大量引水灌溉C．测站上游植被遭受破坏 D．测站上游兴建大型水库19.下图是某河流一观测站测得的不同年份两条全年流量曲线图。

①流量曲线明显有别于②流量曲线，下列有关测得年份及成因的说法，正确的是( )A．①早于②观测站上游修建了水坝 B．①早于②流域内大面积植树造林C．①晚于②观测站上游修建了水坝 D．①晚于②流域内开荒种田面积扩大【答案】1.C【解析】①主要在春季形成补给，应为春季的积雪融水；②补给量大，且主要分布于夏季，应为夏季降水；③补给终年较稳定，应为地下水补给。

【答案】2.D【解析】曲线a所示径流年变化较小，应该是修坝后水库“削峰补枯”作用的结果。

该河流受夏季降水和春季积雪融水补给而形成双汛，故判断此河位于我国东北地区，流域内森林覆盖率高，同时纬度较高，所以河流含沙量小，有结冰期。

【答案】3.A【解析】依据每升高1 000 m气温降低约6 ℃的气温垂直递减规律，夏季0 ℃层平均高度越高，说明近地面气温越高，而图中显示河流平均流量与夏季0 ℃层平均高度呈正相关，说明河流流量与气温呈正相关，再结合新疆地处内陆而降水稀少，可排除雨水，则河流主要补给水源为冰雪融水。

【答案】4.C【解析】河流径流量受气温影响大，而该地位于温带大陆性气候区，气温季节变化大，故河流径流量季节变化大。

内流河是消失在内陆地区的河流，故下游水量逐渐减小。

【答案】5.A【解析】根据水循环环节构成及原理来看，硬化路面会使下渗量减少，地下径流减少，地表径流增加，蒸发量减少。

【答案】6.B【解析】湿地破坏后，对气候的调节作用减弱，气温年较差变大，对河流流量的调节作用减弱，会导致河流流量的年变化增大。

【答案】7.B【解析】北京位于我国东部季风区，其降水的水汽主要来源于东侧的太平洋，是由东南季风(夏季风)带来的。

【答案】8.A【解析】上游湿地增加，上游修建水库以及上游植被增加，涵养水源，调节河流径流的能力增加，时距变长。

【答案】9.C【解析】由各月降水量可知该区域年降水量小于200mm，为我国某地干旱地区。

从图中可看出流域径流深度与气温、降雨量成正相关，所以，该流域河流夏季补给来除雨水外，还有高山冰雪融水。

【答案】10.B【解析】由图可知此地冬冷夏热，年降水量不足200mm,所以为我国西北地区。

西北地区多风沙，山麓地带水源丰富，多绿洲。

【答案】11.C【解析】河流在一天中有一次峰值，主要是白天气温升高，高山冰雪融化，补给河水，流量增加。

【答案】12.D【解析】根据图示信息，我们可以确定是在新疆地区，身居内陆，东侧离海较近，西侧较远，那么总体上自西向东降水量逐渐增多。

属于温带大陆性气候，气温年较差大、日较差大。

外力作用以风力侵蚀为主。

自然带以温带荒漠带为主。

【答案】13.D【解析】读图b可知，甲、乙两个水文站都观测到了河流流量明显增大，说明此次暴雨对甲、乙两个水文站都有影响，若暴雨出现在①②③三地的话，暴雨只会影响到乙水文站的流量。

【答案】14.C【解析】甲、乙两个水文站之间有个湖泊，在洪水期可以蓄洪，对下游水位起调节作用。

【答案】15.A【解析】根据图示可知河流干流呈西南-东北流向，注入太平洋。

北半球地砖偏向力右偏导致两岸的地势东陡西缓。

河流位于东部季风区，夏秋降水多水位较高冬春季节水位低。

河流位于热带、亚热带地区无凌汛现象。

【答案】16.C【解析】植被对径流具有调节作用，增加枯水期的流量，减少洪水期的流量，因而高水位出现的流量减少，P 点下移；植被有含蓄水源的作用，对洪水有延迟作用，故洪峰出现时间推后即P点右移。

【答案】17.B【解析】由图可知，该地降雨止于18日12时，而开始出现泛滥洪峰的时间为19日6时左右，故降雨停止后18小时左右开始出现泛滥洪峰。

【答案】18.C【解析】在相同的降雨情况下，洪峰点却向左移动，这说明出现洪峰的时间提前了，这显然与测站上游径流汇集的速度加快有关，这最可能是由测站上游的植被遭受破坏、植被涵养水源的能力下降导致的。

【答案】19.C【解析】结合选项，如果①流量曲线测得的时间早于②曲线，有可能是流域内大面积开荒种田，加剧了水土流失，使流量变化加剧。

如果②早于①，有可能是上游修建水库或大面积植树造林，使流量得到调节。
