断路器类型型号和铭牌含义

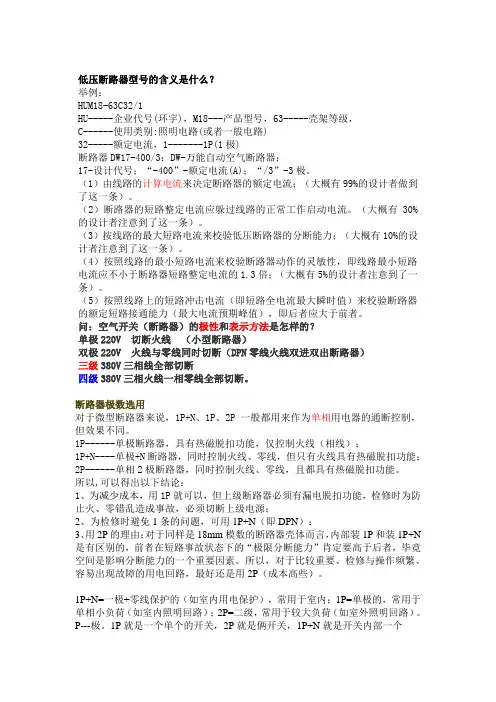

断路器型号选择
低压断路器型号的含义是什么？举例：HUM18-63C32/1HU-----企业代号(环宇)，M18---产品型号，63-----壳架等级，C------使用类别:照明电路(或者一般电路)32-----额定电流，1-------1P(1极)断路器DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。
（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。
（大概有30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
问：空气开关（断路器）的极性和表示方法是怎样的？单极220V 切断火线（小型断路器）双极220V 火线与零线同时切断（DPN零线火线双进双出断路器）三级380V三相线全部切断四级380V三相火线一相零线全部切断。
断路器极数选用对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。
1P------单极断路器，具有热磁脱扣功能，仅控制火线（相线）；1P+N----单极+N断路器，同时控制火线、零线，但只有火线具有热磁脱扣功能；2P------单相2极断路器，同时控制火线、零线，且都具有热磁脱扣功能。
所以,可以得出以下结论：1、为减少成本，用1P就可以，但上级断路器必须有漏电脱扣功能，检修时为防止火、零错乱造成事故，必须切断上级电源；2、为检修时避免1条的问题，可用1P+N（即DPN）；3、用2P的理由：对于同样是18mm模数的断路器壳体而言，内部装1P和装1P+N 是有区别的，前者在短路事故状态下的“极限分断能力”肯定要高于后者，毕竟空间是影响分断能力的一个重要因素。

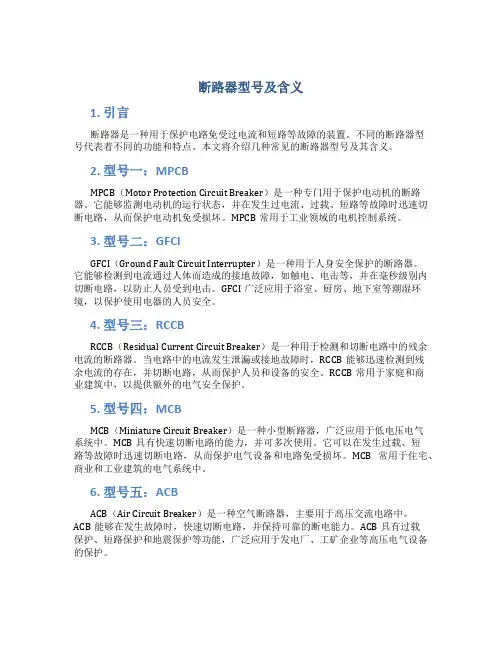

断路器型号及含义
断路器型号及含义1. 引言断路器是一种用于保护电路免受过电流和短路等故障的装置。
不同的断路器型号代表着不同的功能和特点。
本文将介绍几种常见的断路器型号及其含义。
2. 型号一：MPCBMPCB（Motor Protection Circuit Breaker）是一种专门用于保护电动机的断路器。
它能够监测电动机的运行状态，并在发生过电流、过载、短路等故障时迅速切断电路，从而保护电动机免受损坏。
MPCB常用于工业领域的电机控制系统。
3. 型号二：GFCIGFCI（Ground Fault Circuit Interrupter）是一种用于人身安全保护的断路器。
它能够检测到电流通过人体而造成的接地故障，如触电、电击等，并在毫秒级别内切断电路，以防止人员受到电击。
GFCI广泛应用于浴室、厨房、地下室等潮湿环境，以保护使用电器的人员安全。
4. 型号三：RCCBRCCB（Residual Current Circuit Breaker）是一种用于检测和切断电路中的残余电流的断路器。
当电路中的电流发生泄漏或接地故障时，RCCB能够迅速检测到残余电流的存在，并切断电路，从而保护人员和设备的安全。
RCCB常用于家庭和商业建筑中，以提供额外的电气安全保护。
5. 型号四：MCBMCB（Miniature Circuit Breaker）是一种小型断路器，广泛应用于低电压电气系统中。
MCB具有快速切断电路的能力，并可多次使用。
它可以在发生过载、短路等故障时迅速切断电路，从而保护电气设备和电路免受损坏。
MCB常用于住宅、商业和工业建筑的电气系统中。
6. 型号五：ACBACB（Air Circuit Breaker）是一种空气断路器，主要用于高压交流电路中。
ACB能够在发生故障时，快速切断电路，并保持可靠的断电能力。
ACB具有过载保护、短路保护和地震保护等功能，广泛应用于发电厂、工矿企业等高压电气设备的保护。
7. 型号六：MCCBMCCB（Molded Case Circuit Breaker）是一种模块化断路器，常用于低压电气系统中。
空气开关型号说明及代表的意思含义.
空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢，空气开关型号详解。
空气开关型号中DZ字母的含义－－“自动”的反拼音10－－设计序号100－－额定电流3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）Ie=60A－－－过电流调节要点：1、空气开关额定电压大于等于线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流---------------------------------------------------------------施耐德空气开关型号含义请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？回答：NS是类型400是框架电流N是分断级别3P是极数要根据具体的选型样本来，这个是施耐德的，你还是查下施耐德低压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流.不同的生产商所生产的产品代号是不一样的---------------------------------------------------------------三种空气开关上的标签第一种：multi9C65NC6第二种：DZ47-60C20第三种：DZ47-63C63请教各位上面三种空开的数字和字母的含义回答：施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

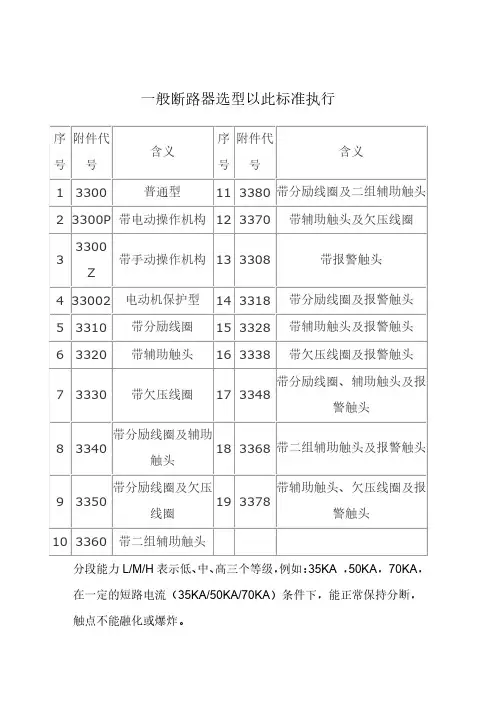

塑壳断路器型号后面数字的含义
一般断路器选型以此标准执行分段能力L/M/H 表示低、中、高三个等级，例如：35KA ，50KA ， 70KA ，在一定的短路电流（35KA/50KA/70KA ）条件下，能正常保持分断，触点不能融化或爆炸。
序号附件代号含义序号附件代号含义1 3300普通型11 3380 带分励线圈及二组辅助触头2 3300P 带电动操作机构 12 3370 带辅助触头及欠压线圈33300Z带手动操作机构 13 3308带报警触头 4 33002 电动机保护型 14 3318 带分励线圈及报警触头 5 3310 带分励线圈 15 3328 带辅助触头及报警触头 6 3320 带辅助触头 16 3338 带欠压线圈及报警触头 7 3330带欠压线圈 17 3348带分励线圈、辅助触头及报警触头8 3340 带分励线圈及辅助触头 18 3368 带二组辅助触头及报警触头9 3350 带分励线圈及欠压线圈19 3378带辅助触头、欠压线圈及报警触头 10 3360 带二组辅助触头一般塑壳断路器型号意义第一个3表示是3P开关，如果是4表示4P开关；第二个3表示热磁式脱扣器，如果是2 就表示是电子脱扣器，1表示无脱扣器；第三个0表示无附件，1表示分励脱扣器AC400V,2表示AC230V,3表示DC220V,4表示DC110V,5表示DC24V,6表示欠压脱扣器AC400V,7表示欠压脱扣器AC230V/DC220V.第四个0表示无附件，如果是1 表示报警触头，2表示铺助触头，3表示双铺助触头，4表示铺助+报警。
常熟开关塑壳断路器型号CM1-63M/32002 最后那个2代表什么含义？32002,第一个3是指3级，接着的2是指电磁瞬时脱扣器，00是指无内部附件，最后个2是指电动机保护型。

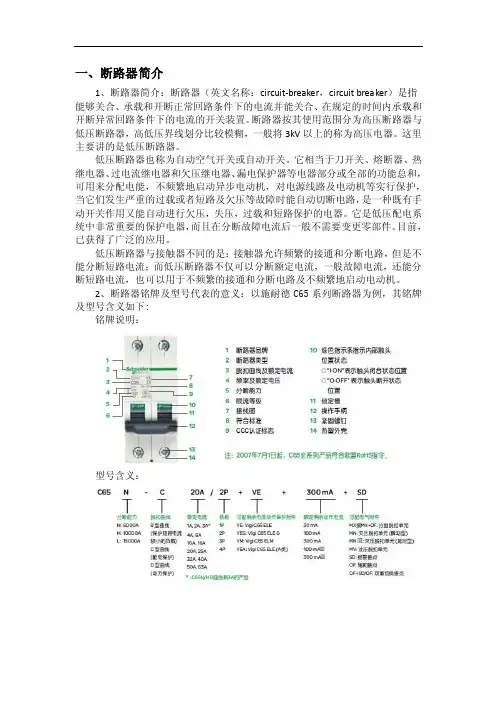

低压断路器学习总结
一、断路器简介1、断路器简介：断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
这里主要讲的是低压断路器。
低压断路器也称为自动空气开关或自动开关。
它相当于刀开关、熔断器、热继电器、过电流继电器和欠压继电器、漏电保护器等电器部分或全部的功能总和，可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，是一种既有手动开关作用又能自动进行欠压，失压，过载和短路保护的电器。
它是低压配电系统中非常重要的保护电器，而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
低压断路器与接触器不同的是：接触器允许频繁的接通和分断电路，但是不能分断短路电流；而低压断路器不仅可以分断额定电流，一般故障电流，还能分断短路电流，也可以用于不频繁的接通和分断电路及不频繁地启动电动机。
2、断路器铭牌及型号代表的意义：以施耐德C65系列断路器为例，其铭牌及型号含义如下:铭牌说明：型号含义：二、断路器工作原理低压断路器一般由触头系统、灭弧系统、各种脱扣器（过流脱扣器、失（欠）压脱扣器、热脱扣器、分励脱扣器等）操作机构、自由脱扣机构、外壳等构成。
它的工作原理如下图所示，低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，大电流（一般10至12倍）产生的磁场克服反力弹簧使得过电流脱扣器3的衔铁吸合，使自由脱扣机构2动作。
当电路过载时，电流变大，发热量加剧，热脱扣器5的热元件发热使双金属片上弯曲，推动自由脱扣机构2动作。

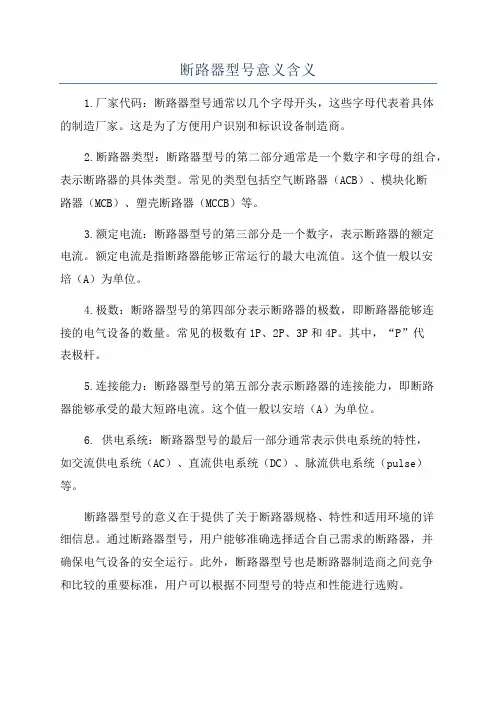

断路器型号意义含义
断路器型号意义含义
1.厂家代码：断路器型号通常以几个字母开头，这些字母代表着具体
的制造厂家。
这是为了方便用户识别和标识设备制造商。
2.断路器类型：断路器型号的第二部分通常是一个数字和字母的组合，表示断路器的具体类型。
常见的类型包括空气断路器（ACB）、模块化断
路器（MCB）、塑壳断路器（MCCB）等。
3.额定电流：断路器型号的第三部分是一个数字，表示断路器的额定
电流。
额定电流是指断路器能够正常运行的最大电流值。
这个值一般以安
培（A）为单位。
4.极数：断路器型号的第四部分表示断路器的极数，即断路器能够连
接的电气设备的数量。
常见的极数有1P、2P、3P和4P。
其中，“P”代
表极杆。
5.连接能力：断路器型号的第五部分表示断路器的连接能力，即断路
器能够承受的最大短路电流。
这个值一般以安培（A）为单位。
6. 供电系统：断路器型号的最后一部分通常表示供电系统的特性，
如交流供电系统（AC）、直流供电系统（DC）、脉流供电系统（pulse）等。
断路器型号的意义在于提供了关于断路器规格、特性和适用环境的详
细信息。
通过断路器型号，用户能够准确选择适合自己需求的断路器，并
确保电气设备的安全运行。
此外，断路器型号也是断路器制造商之间竞争
和比较的重要标准，用户可以根据不同型号的特点和性能进行选购。
微型断路器型号规格及如何选型【干货】
小型断路器也就是小型的空气开关产品，往往被应用于一些类似家庭等等相对范围较为狭窄的场所中，但是它所发挥的作用却很大，因此我们能够得知前期掌握一些关于小型断路器使用操作和维护处理方面知识的必要性。
那么今天为大家普及的信息就是关于小型断路器型号和具体细节含义方面的内容，更进一步还有关于具体例子的分析等等方面文字。
一、小型断路器型号小型断路器(英文名称：Miniature Circuit Breaker)又称微型断路器(Micro Circuit Breaker)，适用于交流50/60Hz 额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。
是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。
用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。
微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
其主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作小型断路器主要用于工业、商业、高层和民用住宅等各种场所。
该产品应符合GB10963.1、IEC60898标准。
空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微(小)型断路器的额定电流标法，英文字表示磁脱扣(短路保护)的动作倍数，C一般用于普通配电(5-10倍)，另外一种常见的是D型，用于起动电流较大(如电机)的电器(10-14倍)。
断路器类型型号和铭牌含义
断路器型号含义例：S N420G/80003000少油断路器户内式设计序号20kV改进8000安3000兆伏安-----第一单元代表产品名称，用下列字母表示：S 少油断路器；D多油断路器；K空气断路器；L六氟化硫断路器；Z 真空断路器；Q产气断路器；C 磁吹断路器.利用固体绝缘材料在电弧作用下分解并产生气体来灭弧的断路器，称为产气断路器。
靠电磁吹弧，利用狭缝灭弧原理将电弧吹入狭缝中冷却灭弧的断路器称为磁吹断路器。
第二单元代表安装场所，用下列字母表示：N 户内式；W户外式第三单元代表设计序号，用数字表示。
第四单元代表额定电压（千伏）。
第五单元代表补充工作特性，用字母表示；G改进型；F 分项操作；第六单元代表额定电流第七单元代表额定断流容量（兆伏安）技术参数1.额定电压高压断路器所在系统的最高电压，额定电压指的是线电压，电压等级有10、20、35、60、110、220、330、500千伏各级。
额定电压不仅决定了断路器的绝缘要求，而且在相当程度上决定了断路器的总体尺寸和灭弧条件。
2.额定绝缘水平用雷电冲击电压（U p）来表示，操作冲击电压（U s）和工频电压（U d）的额定耐受电压值应根据U p选择同一水平值。
绝缘水平有对地、相间和断路器断口三个值。
主要考虑断路器设备接受快波前和缓波前过电压作用的程度、系统中性点接地方式和过电压限制装置的型式。
3.额定电流在规定的使用和性能条件下能持续通过的电流有效值。
4.额定短时耐受电流断路器在合闸状态下能够承载的电流有效值。
断路器的额定短时耐受电流等于其额定断路开断电流。
5.额定短路持续时间断路器设备在合闸状态下能够承载的短时耐受电流的时间间隔。
350~800kV为2s252~363kV为3S126kV及以下为4S6.额定峰值耐受电流在规定的使用和性能条件下，断路器设备在合闸状态下能够承载的额定短时耐受电流第一个大半波电流峰值。
空开各种字母型号代表的意思，你知道多少？
空开各种字母型号代表的意思，你知道多少？展开全文总的来讲：D代表动力，C代表脱扣电流，即起跳电流。
一、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。
二、工业上空开一般用DW和DZ代表型号。
有20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。
解释一下：例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
再讲一个具体的型号：如DZ47-60A C25DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）LE-----带漏电脱扣功能 60-----框架等级为60AC------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍下面我们讲一下具体应用中应该选择什么型号的空开：1、DZ5系列：适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。
2、DZ10系列：适用于交流50HZ、380V或直流220V及以下的电路中。
3、DZ12系列：适用于交流50HZ单相230V电路中，主要装在宾馆、公寓、高层建筑、广场、航空港、火车站等照明配电箱中。
4、DZ15系列：适用于交流50HZ、额定电压380V、额定电流63A的电路中。
5、DZ20系列：适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。
6、DZ47系列：适用于交流50HZ/60HZ，额定工作电压为240V/415V及以下，额定电流至60A的电路中。
7、DW15系列：适用于交流50HZ、额定电压至440V，额定工作电压至1140V、80V的配电网络中。
8、SCML系列：适用于交流50HZ、60HZ、500V及以下的电路中。
9、DW10系列：适用于交流50HZ、额定电压至440V的电气线路中。
高压断路器铭牌参数解释
高压断路器铭牌参数解释一、型号规格高压断路器的型号规格通常由制造厂家根据国家和行业标准进行编制，用于标识断路器的种类、结构、使用环境和性能等。
具体的型号规格通常会包括以下几个部分：1.电路种类：表示断路器适用于交流或直流电路。
2.断路器类型：如框架式、塑壳式等。
3.特殊功能：如带或不带接地保护、隔离功能等。
4.额定电流和电压：表示断路器的最大工作电流和电压。
5.其他参数和特点：如机械寿命、操作方式等。
二、操作性能操作性能参数主要描述断路器的操作方式和操作机构的能力。
这部分参数主要包括：1.操作方式：手动、电动、气动或液压操作等。
2.操作机构：如弹簧操作机构、电磁操作机构等。
3.操作力：表示操作机构需要施加的力量，通常以牛顿（N）或磅力（Ibf）为单位。
4.操作时间：表示断路器从开始操作到完全分离或闭合的时间。
三、额定电流和额定电压1.额定电流：表示断路器可以连续工作的最大电流，通常以安培（八）为单位。
2.额定电压：表示断路器可以工作的最高电压，通常以伏特（V）为单位。
四、短路电流短路电流是指电路中发生短路时流过断路器的电流，通常以千安培(kA)为单位。
短路电流是衡量断路器在短路故障时分断能力的重要参数。
五、机械寿命机械寿命是指断路器在正常工作条件下能够进行的分合闸操作的次数。
机械寿命的长短直接影响着断路器的可靠性和寿命。
机械寿命通常以次为单位。
六、防护等级防护等级是指断路器外壳的防护能力，表示外壳能够承受的外部环境条件，如水、尘土等。
防护等级通常用IP代码表示，其中数字表示防尘和防水的能力，字母表示其他防护能力，如防爆等。
断路器型号大全讲解
低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有 DWI6 、DWI7（ME）、DW45 等系列，塑壳断路器主要生产有 CMI、TM30 等系列。
断路器都是由本体和附件组成。
举例：HUM18-63C32/1HU - 企业代号（环宇）M18--- 产品型号63 - 壳架等级C 使用类别:照明电路（或者一般电路）DWI5、DZ20、32 - 额定电流1 -- 1P（1 极）断路器 DW17-400/3 ： DW-万能自动空气断路器； 17- 设计代号；“- 400”-额定电流（A）；“ /3 ” -3 极。
（ 1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。
（大概有 30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有 10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的 1.3 倍；（大概有 5% 的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
高压断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
其代表意义为：ABC-DE/F-GA—产品名称，用下列字母表示：S—少油断路器 D—多油断路器 ; K —空气断路器 ; L—六氟化硫断路器 ; Z—真空断路器 ; Q—产气断路器 ;C—磁吹断路器。
B—使用环境：N—户内;W—户外。
C—设计系列顺序号：以数字 1、2、 3⋯⋯表示。
D—额定电压，KV 。
E—其它补充工作特性标志：G—改进型F—分相操作 D 带有电碰操动机构F—额定电流， A 。
低压断路器型号及其标示的意义
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2— 94（等效采用IEC94—2）对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm,并给出如下定义：断路器的额定电流1n,是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器壳架等级额定电流Inm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBI4048.2— 94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流而不是脱扣器额定电流”例如当我们选择一只DZ20Y—100/3300—80A型断路器时，通常我们简单地说其额定电流为100A,脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。
在选择断路器时，此参数是不可缺少的。
2 过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可分为过载脱扣器和短路（电磁）脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的或是可调的，调节时通常利用旋钮或是调节杠杆。
断路器型号大全断路器型号含义
断路器型号大全断路器型号含义
断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
可能很多人都不了解断路器型号，今天小编将要为您介绍这点。
一、断路器型号含义
目前我国高压断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
其代表意义为：
①—产品字母代号，用下列字母表示：S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。
②—装置地点代号;N—户内，W—户外。
③—设计系列顺序号;以数字1、2、3……表示。
④—额定电压，KV。
⑤—其它补充工作特性标志，G—改进型，F—分相操作。
⑥—额定电流，A。
⑦—额定开断电流，KA。
⑧—特殊环境代号。
下面我们就一起看看高压断路器型号和低压断路器型号：
二、高压断路器型号：
DW系列高压户外安装多油断路器;
SW系列高压户外安装少油断路器;
SN系列高压户内安装少油断路器;
ZW系列高压户外安装真空断路器;
ZN系列高压户内安装真空断路器;
LW系列高压户外安装SF6断路器;
LN系列高压户内安装SF6断路器;
三、低压断路器型号：
DW10系列框架式自动开关;
DWX15、DWX15C系列万能式限流断路器; DW17(ME)系列万能式断路器;
DZ10系列塑料外壳式自动开关;
DZ15系列塑料外壳式断路器;
DZX10系列塑料外壳式限流断路器;
DZ20系列塑料外壳式断路器;
DZ25系列塑料外壳式断路器。
断路器铭牌上的参数都表示什么
断路器铭牌上的参数都表示什么
塑壳断路器是最常见的低压电气原件，塑壳断路器能够可靠接通和分断额定电流并在电流超过跳脱设定后自动切断电流。
塑壳断路器铭牌上的参数都表示什么
In:额定工作电流。
长期连续工作时允许电流，工作时电流不应超过它的额定电流。
Ii:短路瞬时脱扣电流。
超过这个电流马上跳闸。
Icu:额定极限短路分断能力。
断路器能够可靠分断的最大短路电流，分断此电流后断路器不能继续承载其额定电流。
就是不能再使用了。
Ics:额定运行短路分断能力。
断路器能继续承载其额定电流能力的分断能力。
即断路器仍能够可靠分断的最大短路电流。
在切断该短路电流后，断路器仍可以使用。
CAT A：使用类别，A类断路器一般作为分配电柜的进线，或终端断路器，有短路故障要求速断。
B类主要用作低压进线总开关，有短路短延时保护，和下级断路器配合，做电流选择性，这样它就需要Icw （额定短时耐受电流），因为它需要承载一定时间的短路电流。
这是同品牌的两个断路器，知道以上参数就可以判断出两个断路器的分断能力是不一样的当然价格也是有区别的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号 断路器型号含义
例
：
S
N 4 ----- 20 G / 8000 3000 少油断路器 户内式 设计 20kV 改进 8000安 3000兆伏安
第一单元 代表产品名称，用下列字母表示： S 少油断路器； D 多油断路器； K 空气断路器； L 六氟化硫断路器； Z 真空断路器； Q 产气断路器； C 磁吹断路器 .
利用固体绝缘材料在电弧作用下分解并产生气体来灭弧的断路器，称为产气断路器。
靠电磁吹弧，利用狭缝灭弧原理将电弧吹入狭缝中冷却灭弧的断路器称为磁吹断路器。
第二单元 代表安装场所，用下列字母表示： N 户内式； W 户外式第三单元 代表设计序号，用数字表示。
第四单元 代表额定电压（千伏） 。
第五单元 代表补充工作特性， 用字母表示； G 改进型； F 分项操作； 第六单元 代表额定电流
第七单元 代表额定断流容量（兆伏安）
技术参数
1. 额定电压 高压断路器所在系统的最高电压， 额定电压指的是线电
压，电压等级有 10、20、35、60、110、220、330、500 千伏各级。
额定电压不仅决定了断路器的绝缘要求，而且在相当程度上决定 了断路器的总体尺寸和灭弧条件。
2. 额定绝缘水平 用雷电冲击电压（ U p ）来表示，操作冲击电压（U s ）
和工频电压（ U d ）的额定耐受电压值应根据 U p 选择同一水平值。
绝缘水平有对地、相间和断路器断口三个值。
主要考虑断路器设备接受快波前和缓波前过电压作用的程度、系统中性点接地方式和过电压限制装置的型式。
3. 额定电流
在规定的使用和性能条件下能持续通过的电流有效值。
4. 额定短时耐受电流
断路器在合闸状态下能够承载的电流有效值。
断路器的额定短时耐受电流等于其额定断路开断电流。
5. 额定短路持续时间
断路器设备在合闸状态下能够承载的短时耐受电流的时间间隔。
350~800kV 为2s
252~363kV 为3S
126kV 及以下为4S
6. 额定峰值耐受电流
在规定的使用和性能条件下，断路器设备在合闸状态下能够承载的额定短时耐受电流第一个大半波电流峰值。
额定峰值耐受电流等于额定短路关合电流，等于2.5 倍额定短时耐受电流。
7. 额定短路开断电流
额定短路开断电流是在规定的使用和性能条件下，断路器能开断的最大短路电流。
额定短路开断电流有两个值来表征：交流分量有效值；直流分量百分数。
断路器应能开断直到额定短路开断电流的任一短路电流，该电流包含直到额定值的任一交流分量和随
之产生的直到规定值的任一百分数的直流分量。
8. 额定短路关合电流
在规定的使用条件下，断路器关合操作时，在电流出现后的瞬态
过程中，流过断路器一极的电流的第一个大半波的峰值。
9. 近区故障开断能力
对于设计用于额定电压72.5kV 以上、额定短路开断电流大于
12.5kA、直接与架空输电线路连接的三相断路器，要求具有开断
近区故障的能力。
10. 额定失步开断电流
额定失步开断电流是指断路器在规定使用和性能条件下，在具有
以下规定的恢复电压的回路中，应能开断的最大失步电流。
除非另有规定，额定失步开断电流为额定电流的25%
工频恢复电压，对于中性点直接接地系统应为 2.0/ √3 倍的额定电压，其他系统为 2.5/ √3 的额定电压。
11. 额定容性开合电流
包括额定线路充电开断电流；额定电缆充电开断电流；额定单个
电容器组开断电流；额定背对背电容器组开断电流；额定单个单
个电容器组关合涌流；额定背对背电容器组关合涌流。
容性电流开合的恢复电压取决于：
系统接地；
容性负载的接地，如屏蔽线、电容器组、输电线路等；
容性负载相邻的相互影响，如铠装电缆、敞开的空气中的线路；
同一线路中相邻架空线系统的相互影响；
存在单项或两项姐弟故障。
1) 额定线路充电开断电流
在规定的使用和性能条件下，其额定电压下能开断的最大线路充电电流，开断时不得重击穿。
额定电压在72.5kV 以上的断路器是强制性的，40.5kV 以下的有要求时才采用。
2) 额定电缆充电开断电流
在规定的使用和性能条件下，其额定电压下能开断的最大电缆充电电流，开断时不得重击穿。
额定电压在72.5kV 以上的断路器是强制性的，40.5kV 以下的有要求时才采用。
3) 额定单个电容器组开断电流
在规定的使用和性能条件下，断路器在其额定电压下能开断的最大电容电流，开断时不得重击穿。
此开断电流是指在断路器的电源侧没有并联电容器时开合一
组并联电容组的开断电流。
额定单个电容器组开断电流的规定对12kV 、40kA 以下的断路器是强制的。
4) 额定背对背电容器组开断电流
在规定的使用和性能条件下，断路器在额定电压下能开断的最大电容电流，开断时不得重击穿。
此开断电流是指断路器的电源侧连接有一组或多组并联电容
器，且它能提供的关合涌流等于额定背对背电容器组关合涌流
时开合并联电容器组的开断电流。
额定单个电容器组开断电流的规定对12kV 、40kA 以下的断路器是强制的。
5) 额定单个单个电容器组关合涌流
在规定的使用和性能条件下，断路器在额定电压以及与使用条件相应的涌流频率下应能关合的电流的峰值。
6) 额定背对背电容器组关合涌流
断路器在额定电压以及与使用条件相应的涌流频率下应能关
合的电流的峰值。
此开断电流是指断路器的电源侧连接有一组或多组并联电容
器，且它能提供的关合涌流等于额定背对背电容器组关合涌流
时开合并联电容器组的开断电流。
7) 额定感性开断电
断路器在规定的使用和性能条件下，按指定的操作顺序所能开断的相应容量的小感性电流。
包括并联电抗器，感应电动机。
开断这些小感性电流后，断路器本身不得损坏，内外绝缘不得被击穿，不得引起相间闪络，由此产生的过电压应小于指定的水平。
8) 额定异相接地故障的开合能力
对中性点绝缘系统中的断路器应具备开、合异相接地故障的能
力，额定异相接地故障开端电流为额定短路开端电流的
86.6%，工频恢复电压为额定电压，操作顺序为
O-0.3S-CO-180S-CO
12. 额定机械特性参量
1) 额定开断时间
断路器在辅助电源电压的额定电压和额定频率、气动或液压额
定压力下及周围空气温度（15-25℃）下操作时，最大开断时
间不超过额定开断时间。
2) 合-分时间
3) 126kV 级以上断路器合-分时间不大于60ms，推荐不大于
50ms。
由于断路器合-分时间加长时，对系统的稳定起着不利影响，
而合-分时间过短时又不利于断路器重合闸时第二个分的可靠
开断能力。
4) 真空断路器的合闸弹跳和分闸反弹
真空断路器的合闸弹跳影响到其合闸能力和电寿命，而分闸反
弹幅影响到其弧后绝缘性能，因此真空断路器合闸弹跳和分闸
反弹越小越好。
7.2kV~12kV 真空断路器合闸弹跳不应超过2ms，分闸反弹幅
值不应超过规定开距的20%
对于40.5kV 级以上真空断路器合闸弹跳不应超过3ms，分闸
反弹幅值不应超过规定开距的20%
5) 各级的同期性要求
未作规定时合闸不同期不应大于5ms,分闸不同期不应大于
3ms.
13. 合闸电阻
合闸电阻的阻值的偏差范围为标称值得上下5%，合闸电阻的提前接入时间一般为7ms~12ms.
14. 并联电容器
断路器的并联电容器应能耐受 2 倍断路器的额定相电压2h，其绝缘水平应能与断路器端口间的耐压水平相同。
耐压试验后，其局
部放电水平如下：
在1.1 倍额定相电压下应小于10pC.
制造厂应指明并联电容器的数值及公差值范围。
并联电容器的使用环境和使用寿命应与断路器一致。
