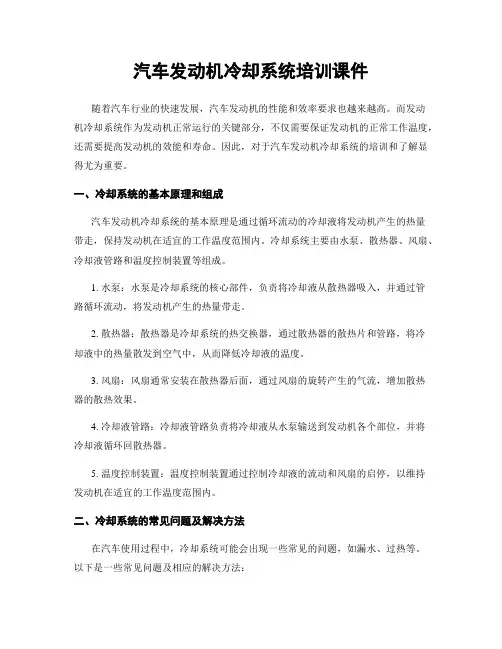

汽车发动机冷却系统培训课件
汽车发动机冷却系统培训课件
汽车发动机冷却系统培训课件随着汽车行业的快速发展,汽车发动机的性能和效率要求也越来越高。
而发动机冷却系统作为发动机正常运行的关键部分,不仅需要保证发动机的正常工作温度,还需要提高发动机的效能和寿命。
因此,对于汽车发动机冷却系统的培训和了解显得尤为重要。
一、冷却系统的基本原理和组成汽车发动机冷却系统的基本原理是通过循环流动的冷却液将发动机产生的热量带走,保持发动机在适宜的工作温度范围内。
冷却系统主要由水泵、散热器、风扇、冷却液管路和温度控制装置等组成。
1. 水泵:水泵是冷却系统的核心部件,负责将冷却液从散热器吸入,并通过管路循环流动,将发动机产生的热量带走。
2. 散热器:散热器是冷却系统的热交换器,通过散热器的散热片和管路,将冷却液中的热量散发到空气中,从而降低冷却液的温度。
3. 风扇:风扇通常安装在散热器后面,通过风扇的旋转产生的气流,增加散热器的散热效果。
4. 冷却液管路:冷却液管路负责将冷却液从水泵输送到发动机各个部位,并将冷却液循环回散热器。
5. 温度控制装置:温度控制装置通过控制冷却液的流动和风扇的启停,以维持发动机在适宜的工作温度范围内。
二、冷却系统的常见问题及解决方法在汽车使用过程中,冷却系统可能会出现一些常见的问题,如漏水、过热等。
以下是一些常见问题及相应的解决方法:1. 漏水:冷却系统漏水可能是由于密封件老化、管路破裂或冷却液泵故障等原因引起的。
解决方法是检查冷却系统的各个部位,修复或更换漏水的部件,并补充足够的冷却液。
2. 过热:发动机过热可能是由于冷却液不足、水泵故障或散热器堵塞等原因引起的。
解决方法是检查冷却液的液位和质量,清洗或更换散热器,并修复或更换故障的水泵。
3. 温度控制失效:温度控制失效可能是由于温度传感器故障、冷却液泵电路故障或控制模块故障等原因引起的。
解决方法是检查温度控制装置的各个部件,修复或更换故障的部件,并进行相应的电路检修。
三、冷却系统的维护和保养为了保证冷却系统的正常工作和延长发动机的使用寿命,需要进行定期的维护和保养。
汽车发动机冷却系统课件
冷却系统的制造工艺
01
02
03
传统制造工艺
详细介绍了汽车发动机冷 却系统的传统制造工艺如 铸造、锻造、焊接等。
先进制造技术应用
探讨了先进制造技术在汽 车发动机冷却系统中的应 用,如3D打印、激光焊接 等。
质量控制与检验
阐述了在制造过程中如何 进行质量控制和检验,以 确保产品的质量和性能。
集成化冷却系统的发 展趋势
目前,集成化冷却系统已经得到了广 泛应用,如奥迪、宝马、奔驰等豪华 品牌的部分车型已经采用了集成化冷 却系统。未来,随着技术的不断进步 和应用范围的扩大,集成化冷却系统 的发展前景将更加广阔。
06
附录与参考文献
相关数据表格与图表
表格1
汽车发动机冷却系统主要部件参数表
表格2
循环泵控制系统
根据发动机温度和负载控制水泵的转速
03
冷却系统的设计与优化
冷却系统的结构设计
冷却系统零部件的选型与设计
01
详细描述了汽车发动机冷却系统中各零部件如散热器、水泵、
风扇等的设计原则和选型依据。
冷却循环路径与流体动力学分析
02
对冷却系统中冷却液的循环路径和流体动力学性能进行了详细
的分析和设计。
随着技术的发展,现代汽车冷却系统逐渐采用更加高效的空 气冷却方式,即通过风扇和散热器等部件将发动机的热量传 导到外部空气中。这种冷却方式散热效率高,但结构复杂、 成本较高。
冷却系统的分类与组成
冷却系统的分类
汽车冷却系统按照散热介质的不同可以分为水冷系统和风冷系统两大类。水冷 系统采用冷却液作为散热介质,风冷系统采用空气作为散热介质。
《汽车冷却系统》课件
详细描述
总结词
通过水泵强制驱动冷却液在发动机内部循环的系统。
散热性能优异,能够满足高负荷运转时的散热需求,但维护成本较高。
多用于需要高散热性能的车辆,如高性能跑车和赛车。
强制循环冷却系统除了具备水冷式冷却系统的基本组成外,还包括一个水泵,它通过强制方式推动冷却液在发动机内部循环,确保散热效果更佳。
检查水温传感器是否正常工作,如有问题应及时更换。
检查冷却液循环是否正常,如有问题应及时维修。
01
02
03
04
05
06
详细描述
检查散热器、水泵、节温器等部件的连接处是否漏液,如有问题应及时维修或更换。
检查发动机是否有裂纹或沙眼等损伤,如有问题应及时维修或更换。
检查冷却液管路是否老化或损坏,如有问题应及时更换。
风扇和水泵是汽车冷却系统中的重要组成部分,负责强制循环冷却液,使发动机快速散热。
风扇及水泵的作用
检查频率
维修周期
维修注意事项
每次车辆保养时都应检查风扇及水泵的工作状况,包括皮带的松紧度和磨损情况、轴承的润滑情况等。
一般情况下,风扇及水泵的维修周期在8万至10万公里左右,但具体维修周期还需根据实际情况而定。
《汽车冷却系统》ppt课件
汽车冷却系统概述汽车冷却系统的种类与特点汽车冷却系统的维护与保养汽车冷却系统故障诊断与排除
contents
目录
01
汽车冷却系统概述
总结词
冷却系统的定义、功能和作用
详细描述
汽车冷却系统是用来控制发动机温度的,确保发动机在适宜的温度范围内工作。它通过冷却液的循环,将发动机产生的热量传递到散热器,再由散热器散发到大气中。
总结词:冷却系统泄漏会导致冷却液不足,影响发动机却液在发动机内部循环,将热量带出并通过散热器进行冷却的系统。
汽车发动机冷却系培训课件
汽车发动机冷却系培训课件本章内容一、概述二、水冷系三、水冷系主要部件的结构和工作原理四、风冷系五、水冷却系常见故障的诊断与排除六、冷却液冷却水的选择软水:环矿物质较少硬水:易产生水垢、而阻塞水道。
破坏水的冷却循环,使发动机过热防冻液防冻液成分水冷却系的组成:水套,水泵,散热器,导风圈,水管,水温表,感温器,节温器,百叶窗等。
其中最主要的三大部件是:散热器,水泵,风扇。
一、水冷系组成水泵节温器补偿水桶(CA1091)散热器风扇水套水温表分水管(492Q)百叶窗强制式水冷系组成大循环路线小循环路线冷却水大小循环散热器(水箱) 1、功用:散热、盛水 2、构造:上、下水室散热器芯:管片式、管带式(6102)散热器盖:复式活门―闭式水冷系膨胀水箱作用:密封冷却系统,减少了冷却液的散失,使冷却系统内水、气分离,保持压力稳定。
避免空气不断进入,给冷却系统内部造成氧化、穴蚀。
材料:塑料散热器的材料黄铜铝结构:补偿水桶目前大多数发动机都采用了防冻液作为冷却液。
防冻液冰点很低,可避免冬季使用中因结冰而导致散热器、缸体和缸盖被胀裂的现象;防冻液的沸点也要比水高,更有利于发动机的正常工作。
为防止防冻液的损失,冷却系设置了补偿水桶,对散热器内的防冻液起到自动补偿的作用。
补偿水桶设置于散热器一侧,通过橡胶水管与散热器加水口处的出气口相连。
当冷却液受热膨胀至散热器盖的蒸气阀打开时,部分冷却液随着高压蒸气通过水管进入补偿水桶;而当温度降低、散热器内产生真空时,补偿水桶内的冷却液及时回流散热器。
?? 离心式水泵 1、作用:对水加压,强制水的循环 2、泵水原理(离心式)叶轮旋转,边缘甩水,中心真空吸水 3、离心式水泵构造泵壳:进水口与旁通口、出水口(492Q在水泵支架上)检视孔泵轴、叶轮与轴承水封:胶木垫、橡胶水封(6102Q为陶瓷-石墨水封)弹簧风扇对空气产生吸力,使之沿轴向流动 ? 结构:由前盖、壳体、主动板、从动板、阀片、主动轴、双金属感温器、阀片轴、轴承、风扇等组成。
汽车发动机冷却系统培训课件
汽车发动机冷却系统培训课件一、引言汽车发动机冷却系统是汽车发动机正常运行所必需的重要系统之一。
它通过循环冷却剂来控制发动机温度,保证发动机在正常工作温度范围内运行。
本课程将详细介绍汽车发动机冷却系统的组成、工作原理、常见故障及维修方法。
二、发动机冷却系统的组成1. 水泵:负责循环冷却剂,将热量带走。
2. 散热器:通过散热器将冷却剂中的热量散发到空气中。
3. 水箱:存储冷却剂,保持循环流动。
4. 热交换器:用于加热车内空气或加热发动机油。
5. 温度传感器:监测发动机温度,并发送信号给发动机控制单元。
三、发动机冷却系统的工作原理1. 冷却剂从水箱进入水泵,由水泵驱动流动。
2. 冷却剂经过发动机,吸收发动机产生的热量。
3. 热量传递到散热器,通过散热器散发到空气中。
4. 冷却剂再次进入水箱,循环往复。
四、常见故障及维修方法1. 水泵故障:如水泵漏水、轴承损坏等。
解决方法是更换水泵。
2. 散热器堵塞:由于长时间使用或灰尘等原因,散热器可能会堵塞,导致冷却效果不佳。
解决方法是清洗或更换散热器。
3. 冷却剂泄漏:可能是由于密封件老化或冷却系统中存在裂纹等原因。
解决方法是检查并更换泄漏部件。
4. 温度传感器故障:温度传感器可能会出现误报或失灵,导致发动机过热或过冷。
解决方法是检查并更换温度传感器。
五、结语汽车发动机冷却系统是确保发动机正常运行的重要组成部分。
了解冷却系统的组成、工作原理以及常见故障及维修方法,对于保障汽车的正常运行至关重要。
希望通过本课程的学习,能够使大家对汽车发动机冷却系统有更深入的了解,并能够在实际维修工作中运用所学知识,提高工作效率和质量。
(完整版)汽车冷却系统讲解ppt
冷却系统的分类
按冷却介质分
可以分为水冷和风冷两种类型。水冷 系统利用冷却液作为传热介质,而风 冷系统则利用空气作为传热介质。
按节温器分
可以分为蜡式和石蜡式两种类型。蜡 式节温器利用蜡的热胀冷缩原理控制 冷却液的循环流动,而石蜡式节温器 则利用石蜡的热胀冷缩原理。
02
冷却系统的主要部件
散热器
散热器是冷却系统中的 主要部件之一,负责将 冷却液中的热量散发到 空气中。
水泵的性能取决于其叶轮的设计、泵壳的形状以 及密封件的可靠性。
水泵由叶轮、泵壳和密封件等组成。叶轮负责将 冷却液吸入并推出,泵壳则负责将叶轮产生的压 力传递给冷却液,密封件则保证冷却液不泄漏。
水泵需要定期检查和维护,以确保其正常运转, 并保持良好的散热效果。
节温器
节温器是冷却系统中的控制元件,用 于调节冷却液的温度。
风扇是冷却系统中的重要辅助 部件,用于将空气吹向散热器 ,帮助散发冷却液中的热量。
风扇是冷却系统中的重要辅助 部件,用于将空气吹向散热器 ,帮助散发冷却液中的热量。
风扇是冷却系统中的重要辅助 部件,用于将空气吹向散热器 ,帮助散发冷却液中的热量。
水泵
水泵是冷却系统中的循环动力源,负责将冷却液 在系统中循环流动。
传递到散热器中散发掉。
冷却液由防冻剂、水和其他添 加剂组成,具有防冻、防锈、
防腐等功能。
冷却液的品质和浓度对冷却系 统的性能和寿命有重要影响。
冷却液需要定期更换,以防止 其变质和积累杂质,影响散热
效果和发动机寿命。
03
冷却系统的维护与保养
冷却系统的维护与保养
• 冷却系统是汽车中不可或缺的部分,它的主要功能是保持发动机在适宜的温度范围内工作。冷却系统一旦出现故障,可能 会导致发动机过热,影响发动机的性能和寿命。因此,了解汽车冷却系统的结构和原理,以及如何维护和保养冷却系统, 对于车主来说是非常重要的。
(完整版)汽车冷却系统讲解ppt
定期检查节温器的性能,检查节温器是否正常开启和关闭,以及调节温度是否在正常范围内。如果发现节温器出 现故障,应及时进行维修或更换。
节温器的更换
在更换节温器时,应选择与原车相同或兼容的节温器,并确保更换过程符合操作规范。同时,应注意检查节温器 的安装密封性和连接处是否正常。
04
汽车冷却系统的故障诊 断与排除
节温器
作用
节温器的作用是根据发动机的温度来控制冷却液的循环路径,实现发动机的精确冷却。
工作原理
节温器通常安装在发动机的出水口处,当发动机温度较低时,节温器关闭,冷却液不经过 散热器循环;当发动机温度较高时,节温器打开,冷却液经过散热器循环。
维护
为了保证节温器的正常工作和发动机的冷却效果,需要定期检查节温器的开启和关闭温度 是否正常。
排除方法
ቤተ መጻሕፍቲ ባይዱ
03
更换节温器或清洗节温器。
THANKS FOR WATCHING
感谢您的观看
冷却液的检查与更换
冷却液的定期检查
检查冷却液的液位是否在正常范围内,如果发现液位过低,应及时添加。同时 ,检查冷却液的颜色和质地是否正常,如果发现异常应及时更换。
冷却液的更换周期
一般来说,冷却液的更换周期为2-4万公里,具体更换周期应根据车型和使用情 况来确定。在更换冷却液时,应选择与原车相同或兼容的冷却液,并确保更换 过程符合操作规范。
维护
为了保证风扇的正常运转和散热效 果,需要定期检查和清洁风扇,同 时也要注意更换磨损的扇叶和轴承 。
水泵
01
02
03
作用
水泵的作用是循环冷却液 ,使冷却液在冷却系统中 循环流动。
类型
水泵一般分为机械水泵和 电子水泵两种,机械水泵 依靠发动机带动,而电子 水泵则由电动机驱动。
(完整版)汽车冷却系统讲解ppt
水泵
水泵是汽车冷却系统中的另一个重要部件,它的主要作用是循环冷却液。水泵通 常安装在发动机附近,由发动机曲轴通过皮带驱动。
水泵的主要组成部分包括叶轮、泵壳和密封件。叶轮的作用是吸入和排出冷却液 ,泵壳则将叶轮封闭起来,以形成冷却液的循环路径,而密封件则保证水泵的密 封性。
风扇
风扇是汽车冷却系统中的辅助散热部 件,主要用于增强散热器的散热效果 。风扇一般安装在散热器的后面,通 过风扇皮带或电子风扇驱动。
风扇的叶片通常由塑料或铝制成,其 形状和尺寸根据散热器的设计和车辆 的具体需求而定。风扇的作用是将空 气吹向散热器,以帮助散发冷却液中 的热量。
冷却液
冷却液是汽车冷却系统中的工作介质,它负责将发动机产生的热量传递到散热器,然后散发到空气中。冷却液通常由水和防 冻剂组成,具有较低的凝固点和沸点。
ቤተ መጻሕፍቲ ባይዱ
节温器故障或水泵故障
总结词
节温器故障或水泵故障可能导致冷却系统无法正常工作,影响发动机散热效果。
详细描述
节温器故障或水泵故障可能是由于节温器卡滞、水泵轴承磨损、水泵密封圈损坏等原因造成的。修复 时需要检查节温器和水泵是否正常工作,并采取相应措施进行修复或更换。
THANKS
感谢观看
冷却液通过与发动机的接触,吸收发 动机产生的热量,并通过流动将热量 传递给散热器,最终散发到空气中。
冷却系统的控制逻辑
温度传感器
汽车冷却系统通常配备温 度传感器,用于监测发动 机水温。
节温器
节温器根据水温变化调节 冷却液的循环路径,实现 发动机的恒温控制。
散热风扇
《发动机冷却系统》课件
节温器的工作原理
节温器的作用
节温器是控制冷却液循环路径的关键部件,根据发动机的工作温度调节冷却液的 流向。
节温器的工作原理
节温器内部通常有一个蜡式感温元件,当发动机水温达到设定值时,感温元件会 膨胀或收缩,改变节温器的开度,从而调节冷却液的流向。
环保材料
采用环保材料制造散热器、水泵、风扇等冷却系统部件,降低对 环境的污染。
节能技术
通过优化发动机燃烧和热管理系统,降低发动机的热量产生和散热 需求,实现节能减排。
回收利用
对废旧冷却系统部件进行回收和再利用,降低资源浪费和对环境的 破坏。
感谢您的观看
THANKS
失。
高效风扇设计
优化风扇的形状、尺寸和转速,提 高风扇的空气流量和风压,降低风 扇噪音,提高冷却效率。
高效水泵设计
改进水泵的叶轮和密封结构,提高 水泵的扬程和流量,降低水泵的能 耗和磨损。
冷却系统的智能化发展
智能控制技术
采用先进的传感器和控制系统, 实时监测发动机的工作状态和冷 却液温度,自动调节冷却系统的
冷却系统的作用
确保发动机在各种工况下都能正 常工作,防止过热,减少磨损, 提高发动机效率和可靠性。
冷却系统的分类
按冷却介质分:水冷 式、风冷式、油冷式
按冷却液循环方式分 :开式循环、闭式循 环
按冷却方式分:自然 对流冷却、强制循环 冷却
冷却系统的组成
散热器
用于冷却液散热,降低冷却液温度。
水泵
使冷却液在系统中循环流动。
冷却系统的散热原理
散热器的作用
散热器是冷却系统中的主要散热部件,通过空气的对流将热量散发到外界。
发动机冷却系统教学课件
围内工作。
柴油机冷却系统
02
由于柴油机工作温度较高,因此需要更强大的冷却系统来控制
温度,防止过热。
混合动力发动机冷却系统
03
结合了汽油机和电动机的特点,需要同时考虑两者的冷却需求
。
发动机冷却系统的发展趋势与新技术
智能冷却系统
能够根据发动机的工作状态和环境因素自动调节 冷却强度,提高燃油效率和减少排放。
根据教学质量评估结果,制定相应的 改进措施,如调整教学内容、改进教 学方法等。
教师专业培训与发展
鼓励教师参加专业培训,提高教师的 专业素养和教学水平。
教学质量持续改进
强调在教学实践中不断积累经验,持 续改进教学质量,以适应发动机技术 的不断发展。
THANKS
感谢观看
针对常见的冷却系统故障,如 水温过高、冷却液泄漏等,进 行诊断方法和排除方法的讲解 。
案例分析
结合实际案例,深入剖析冷却 系统的故障原因和解决方法。
冷却系统的实践操作与注意事项
实践操作环境与工具准备
介绍进行冷却系统实践操作所需的环境和工具, 如工作台、防护用品、专用工具等。
安全操作规程
强调在实践操作过程中的安全注意事项,如防止 冷却液飞溅、遵守工作台安全规定等。
ABCD
实践操作步骤与技巧
详细演示如何拆卸、检查和安装冷却系统的各个 部件,强调操作过程中的注意事项和技巧。
实践操作考核标准
制定实践操作的考核标准,以便对学员的操作技 能进行评估。
冷却系统的教学质量评估与改进
教学质量评估方法
介绍如何通过考试成绩、实操表现、 教学反馈等方式对教学质量进行评估 。
教学质量改进措施
智能化控制
进一步提高冷却系统的智能化程度,实现更精确的温度控制和节 能效果。
汽车发动机冷却系统培训课件(PPT49页)
信息搜集
2.3 水泵
水泵用来对冷却水加压,强制冷却水循环流动。汽车发动机一般采用离心式水泵。 叶轮由铸铁或塑料制造,叶轮上通常有6—8 个径向直叶片或后弯叶片。水泵壳体由 铸铁或铝铸制,进、出水管与水泵壳体铸成一体。当水泵叶轮旋转时,水泵中的冷却 液被叶轮带动一起旋转,并在离心力的作用下被甩向水泵壳体的边缘,同时产生一定 的压力,然后从出水管流出。在叶轮的中心处由于冷却液被甩出而压力下降,散热器 中的冷却液在水泵进口与叶轮中心的压差作用下经进水管流入叶轮中心。
信息搜集
2. 水冷系统的组成
汽车发动机的水冷系统包括水泵、散热器、风扇、节温器、补偿水桶、发动 机机体和缸盖中的水套等。
散热器内的冷却水经水泵加压后进入汽缸体和缸盖水套,吸收了大量热量后 流回散热器。在汽车运动过程中的相对气流以及风扇的抽吸作用下,空气高速流 过散热器,使流过散热器芯的冷却水得到冷却,热量散发到大气中。冷却后的水 又被水泵抽出并加压送入发动机的水套,冷却液不断循环,发动机不断得到冷却。
信息搜集
信息搜集
2.1 散热器
发动机水冷系统中的散热器由进水室、出水室及散热器芯等三部分构成。冷 却液在散热器芯内流动,空气在散热器芯外通过。热的冷却液由于向空气散热而 变冷,冷空气则因为吸收冷却液散出的热量而升温,所以散热器是一个热交换器。 散热器一般用黄铜、铝和铝锌等材料制成。散热器中冷却液的流动方向有横流和 纵流两种形式。轿车用发动机一般采用横流式散热器,以降低散热器的高度。
管带式波纹状的散热带与冷却管相间排列,在散热带上一般开有形似百叶窗的孔, 以破坏空气流在散热带表面上的附面层,提高散热能力=。
板式散热器芯的冷却液通道由成对的金属薄板焊合而成。这种散热器芯散热效果 好、制造简单,但焊缝多不坚固,容易沉积水垢且不易维修。轿车常用管片式散热器。
公开课课件发动机冷却系统-PPT
2、过冷
①热量散失过多,转变为有用功的热量↓, 功率↓; ②温度低,机油粘度大,摩擦阻力↑,消 耗功率大,起动困难; ③燃油不易气化,燃烧不充分,燃油消 耗率↑,功率↓; ④燃气易凝结(在气缸壁上),流入曲 轴箱,不仅燃油消耗率↑,功率↓,而且 机油粘度↓,润滑效果变差,机件磨损加 剧。
大家学习辛苦了,还是要坚持
(一)水冷系统由散热器、水泵、风扇、
冷却水套、节温器和膨、胀水箱等组成。
桑塔纳发动机冷却系示意图
制作:霍志毅 Email:
(二)发动机冷却水路(观看视频讨论总结)
1.大循环:当发动机水温高于86℃时,节温器主阀门打开,旁通阀关闭。冷却水 全部由主阀门进入散热器,水温迅速降低,然后再由水泵送入汽缸体水套。
公开课课件发动机冷却系统
课题 发动机冷却系统
任务一:了解冷却系的功用及发动机过 热、过冷的危害 任务二:掌握冷却系的类型
任务三:重点掌握水冷系的组成及水循环路线
任务一:冷却系的功用及过热、过冷危害
(一)、冷却系统的功用 使工作中的 发动机得到适度的冷却,并保持在最适 宜的温度状态下工作。 (80~90度)
水泵
小循环
吸热
吸热
缸盖水套
分水管 机体水套
返回
(2)小循环 ·水温低于70°,水套中的水经旁通水道进入水泵,又经水泵压入水套,不经散 热器。
(3)混合循环:当发动机的冷却水温在76~86℃范围内,通往散热器的通道和通往 水泵的旁通管均处于半开闭状态,此时一部分水进行大循环,而另一部分水进行小循环。
总结:对比大小水循环
散热器
大循环
节温器
散热后
(二)不正常冷却对发动机工作的影响
1、过热
燃气在燃烧过程中,气缸内气体 温度高2000°,发动机零部件与高 温气体接触,将会造成气缸和进 气管温度过高,使进入气缸的可 燃混合气因受热而膨胀,充气量↓, 使得:
(完整版)汽车冷却系统讲解ppt
发动机产生热量,冷却液吸收并带走 热量,经过散热器散发到空气中,再 由风扇加速散热,使发动机保持在适 宜的温度范围内。
冷却系统的分类与比较
分类
根据冷却介质的不同,可分为水冷式和风冷式两种。
比较
水冷式冷却系统具有较好的散热效果,适用于大多数汽车;风冷式冷却系统结 构简单,适用于小型车辆和特定用途的车辆。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
(完整版)汽车冷却系 统讲解
汇报人:可编辑
2023-12-27
目录
CONTENTS
• 汽车冷却系统概述 • 冷却系统的主要部件 • 冷却系统的维护与保养 • 冷却系统的故障诊断与排除 • 冷却系统的发展趋势与未来展望
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
汽车冷却系统概述
冷却系统的定义与功能
冷却系统的定义
汽车冷却系统是用来控制和调节 发动机温度的汽车子系统。
冷却系统的功能
确保发动机在适宜的温度范围内 工作,防止发动机过热或过冷, 从而提高发动机效率和延长使用 寿命。
冷却系统的组成与工作原理
组成
包括冷却液、散热器、水泵、风扇、 节温器等部件。
DATE
ANALYSIS
SUMMAR Y
03
冷却系统的维护与保养
冷却系统的维护与保养
• 冷却系统是汽车的重要组成部分,它负责将发动机产生的热量 带走并散发到空气中,以保持发动机的正常运转温度。一个良 好的冷却系统可以延长发动机的使用寿命,提高汽车的燃油经 济性和动力性。
REPORT
CATALOG
汽车发动机冷却系统ppt课件共36页
和弹簧等组成。
9
10
水泵
11
风扇 1.作用:提高流经散热器的空气流速和流量,以增强散 热器的散热能力并冷却发动机附件。 2.安装位置:风扇多为轴流式,装在发动机壳与散热器 之间,与水泵同轴驱动。 3.风扇扇风量的相关因素:风扇的扇风量主要与风扇的 直径、转速、叶片形状、叶片安装角及叶片数目有关。 4.风扇叶片材料有钢板、塑料和铝合金。叶片数:4~6片。 叶片与叶轮旋转平面之间有一偏扭角 。
16
17
硅油风扇离合器
18
硅油风扇离合器
19
硅油风扇离合器
20
电动风扇 原理 电动机的开关 由散热器的水温开关控 制,并且有高低速两个挡 位,低速挡在沸点内使用, 高速挡在沸点外使用,需 要冷却时自动起作用。
21
水温开关和电动风扇
22
第二节 发动机水冷系的维修
23
一、水泵的检修
1.水泵总成的检查 水泵总成的检查程序是:先进行总成的外部检查,如发 现不合格,即应拆检修理或更换水泵总成(有的轿车,如奥 迪,不供应水泵零件)。 外部检查合格者,应在试验台上按原厂规定进行规定转 速下的压力和流量试验,合格的水泵可继续使用,不合格的 应拆检修理或更换。
7
水泵
作用 对冷却水加压,使之 在冷却系中循环流动。
压水 当叶轮旋转时,由于离心 力的作用,水被甩向叶轮边缘,在 蜗形壳体内将动能转变为压能,经 外壳上与叶轮成切线方向的出水管 被压送到发动机水套内。
吸水 与压水同时,叶轮中心处 压力降低,散热器中的水便经进水 管3被吸进叶轮中心部分。
8
(1)组成 水泵由壳体、叶轮、泵盖板、水泵轴、支承轴承、 水封等组成。
汽车冷却系统ppt
冷却风扇的检查与更换
冷却风扇的运转状况检查
定期检查冷却风扇的运转是否正常,有无异响或振动。
冷却风扇的更换
如果发现风扇损坏或性能下降,应及时更换以保证冷却效果。
散热器的检查与更换
散热器的工作状况检查
定期检查散热器的进出水口温度,以及散热器的表面是否清洁。
散热器的更换
如果散热器出现堵塞、泄漏或性能下降,应及时更换以保证冷却效果。
详细描述
随着科技的发展,新型冷却液的研发已成为汽车冷却系统改进的重要方向之一。新型冷却液采用了更先进的配方 和添加剂,具有更高的热传导性能和更长的使用寿命。这有助于提高汽车发动机的散热效果,减少冷却系统故障, 从而延长发动机使用寿命。
新型散热器的研发与应用
总结词
新型散热器具有更高的散热效率和更轻的重量,能够提高汽车的燃油经济性和动力性能。
冷却风扇的维护
定期检查冷却风扇的工作状况,清理风扇叶片上的灰尘和杂物,保证散 热效果。
散热器的工作原理
散热器的作用
散热器的作用是将冷却液中的热量传递给外界空气,降低 冷却液的温度,保证发动机的正常工作温度。
散热器的结构
散热器由进水室、出水室和散热器芯组成。散热器芯由许 多细小的铜管和散热片组成,铜管中流淌着冷却液,散热 片与空气接触面积大,有利于热量的传递。
汽车冷却系统
目录
CONTENTS
• 汽车冷却系统概述 • 汽车冷却系统的原理 • 汽车冷却系统的维护与保养 • 汽车冷却系统的故障诊断与排除 • 汽车冷却系统的改进与发展
01 汽车冷却系统概述
CHAPTER
冷却系统的定义和作用
冷却系统的定义
汽车冷却系统是用来控制发动机 温度,保持发动机正常运转的重 要系统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
冷却方式
• 有两种冷却方式:风冷/空冷、水冷/液冷。
//插入一段视频(介绍风冷式和水冷式)
一、风冷/空冷
• 风冷/空冷:冷却介质是空气,通过气流利用散热片直接向 周围空气散热。
风冷/空冷
由于汽车发动机 功率较大,需要冷 却的热量较多,多 采用功率、流量较 大的轴流式风扇以 加强发动机的冷却。
发动机冷却系统
发动机冷却系统的任务
• 发动机冷却系统的任务是将受热零件吸收的部分热量及时 散发出去,使发动机得到适度的冷却,从而保证发动机在 最适宜的温度状态下工作。水冷发动机的冷却系统通常由 冷却水套、水泵、风扇、水箱、节温器等组成。
发动机冷却系统
冷却系统的作用
• 带走多余热量; • 尽可能快地达到工作温度; • 保持发动机在最适宜的温度范围内工作,防止过热、过冷。
本章教学提示
• 理论知识 • 实操技能 • 知识与能力拓展 • 本章小结 • 自测题
本章教学要求
1. 掌握发动机冷却系统的功用、组成 2. 熟悉冷却液循环路线 3. 掌握冷却方式 4. 掌握主要元件的结构与工作原理 5. 熟悉主要零件的检修方法
理论知识
1. 冷却系统的功用和冷却方式 2. 冷却系统的基本组成 3. 冷却系统的工作原理
过冷
• 过冷混合气不良,燃烧恶化,柴油机粗暴; • 散热损失;润滑油粘度,油泥;
燃油稀释润滑油;摩擦磨损;积炭 • 动力性经济性,寿命。 • 即:进入气缸的混合气(或空气)温度太低,可燃混合气品
质差,使点火困难或燃烧迟缓,导致发动机功率下降,燃料 消耗量增加;燃烧生成物中的水蒸汽易凝结成水而与酸性气 体形成酸类,加重了对机体和零件的侵蚀作用;未汽化的燃 料冲刷和稀释零件表面(气缸壁、活塞、活塞环等)上的油 膜,使零件磨损加剧。
• 正确的发动机工作 温度不仅对发动机 的动力输出、燃油 经济性影响较大; 同时,也有利于降 低有害物质排放。
• Pe :输出功率 • Be :燃油经济性 • T :发动机温度
重点冷却部位
组成燃烧室的零件的热负荷最大,其中包括 气缸盖、活塞顶、气缸体上部、火花塞、气门等, 二行程发动机还包括气体的排气口。
• 水冷:冷却液温度在(80~90)℃,105℃; • 油冷:120℃~140℃。
水冷系统
强制循环水冷却系统
• 水冷却系一般指强制循环水冷系,汽车发动机就采用强制 循环水冷却系统。
• 组成:水泵、水 套、散热器、百 叶窗、风扇、冷 却水管、冷却软 管、节温器、水 温表(水温传感 器)等。
冷却水管
第六章 发动机冷却系统
本章教学提示
• 本章主要内容介绍 • 冷却系统的作用及类型、基本组成、工作原理、主要零部
件的拆装、使用维护与常见故障等内容。
本章教学提示
• 教学重点: 1. 冷却液循环路线。 2. 冷却系主要元件的结构与工作原理,冷却液大、小循 环。
• 教学难点:硅油离合器的结构与工作原理。
• 水冷却系的最大缺点是容易漏水,需要经常维修等。
水冷发动机
• 水冷发动机是利用在气缸体和气缸盖冷却水套中进行循环 的冷却液作为冷却介质进行冷却的。
• 水冷系统还分为大循环和小循环两种循环方式。
• 水冷发动机冷却均匀,工作可靠,冷却效果好,被广泛应 用于现代汽车的发动机,并且大多数汽车都采用强制循环 式水冷系统。
为了有效地利 用空气流和保证各 缸冷却均匀,在发 动机上装有导流罩 和分流板和气缸导 流罩。
风冷却系统的组成及工作原理
• 组成: 风扇 导流罩 散热片 汽缸导流罩 分流板等
风冷系统工作情况
• 缸体、缸盖均布置 了散热片,气缸、 缸盖都是单独铸造, 然后组装到一起, 缸盖最热,采用铝 合金铸造,且散热 片比较长,为了加 强冷却,保证冷却 均匀,装有导流罩、 分流板。
过热
• 过热配合间隙破坏;零件强度、刚度; • 润滑油性能润滑不良磨损; • 充气不良;汽油机不正常燃烧。 • 即:降低充气效率,使发动机功率下降;早燃和爆燃的倾
向加大,使零件因承受额外冲击性负荷而造成早期损坏; 运动件的正常间隙被破坏,运动阻滞,磨损加剧,甚至损 坏;润滑情况恶化,加剧了零件的摩擦磨损;零件的机械 性能降低,导致变形或损坏。
风冷系统分类及特点
• 分类:采用一个风扇时,装在发动机前方中间位置;采用 两个风扇时,分别装在左右两列汽缸前端。
• 特点: 结构简单、质量较小、升温较快、经济性好。 难 以调节,消耗功率大、工作燥声大。
风冷系统结构示意图
二、水冷/液冷
• 水冷/液冷:通过冷却液的不断循环,从发动机水套中吸收 多余的热量,并散发到大气中,即利用循环液将热量带走。
本讲小结
1. 冷却系统的任务 2. 冷却系统的功用 3. 过热的危害 4. 过冷的危害
课后思考题
• 目前现有的发动机冷却系统有何作用? • 发动机工作时过热有哪些危害? • 发动机工作时过冷有哪些危害? • 正确的发动机工作温度有哪些益处?
冷却方式(冷却系统的类型)
课堂提问
• 目前现有的发动机冷却方式有哪几种?这几种冷却方式分别 用在哪些类型的车用发动机上?
水冷发动机保持正常工作的温度
• 水冷式发动机保持正常工作的温度: 1. 冷却水的温度应在 353~363K(80℃~90℃)之间,这样 才能使零件处于正常工作范围。 2. 气缸壁温度不超过473~573K(200~300℃) 3. 气缸盖、活塞顶部的温度不超过 573~673K(300~400 ℃); 4. 润滑油的温度在343~363K(70~90℃),保证发动机具 有较好的动力性、经济性和净化性,使零件的运动和磨损正 常。
本讲小结
1. 冷却系统的冷却方式 2. 风冷系统的分类和特点 3. 水冷方式的优缺点 4. 风冷系统的工作情况 5. 水冷系统的工
• 强制循环水冷系由水泵、散热器、冷却风扇、节温器、 补偿水桶、发动机机体和气缸盖中的水套以及其它附属 装置组成。
本田轿车发动机水冷系统组成及布置形式
水冷却系统的最大优缺点
• 水冷却系的最大优点是冷却强度高、发动机内部和外部冷却 较均匀、冷却水路设计自由度大等。
