晶圆-衬底制备
晶圆制作工艺
晶圆制作工艺一、引言晶圆制作工艺是半导体制造过程中的核心环节之一。
其涉及的工艺步骤和技术要求对最终产品的性能和质量有着重要影响。
本文将对晶圆制作工艺进行全面、详细、完整且深入地探讨，介绍晶圆制作工艺的基本原理、工艺流程和常见工艺技术。
二、晶圆制作工艺的基本原理晶圆制作工艺是将半导体材料加工成具有一定形状、尺寸和质量的晶圆，以便后续的集成电路制造。
其基本原理包括以下几个方面：2.1 材料选择和准备晶圆制作的材料主要有硅、硅化物和砷化镓等。
在材料选择上，需要考虑材料的物理特性、制备成本和工艺可行性等因素。
材料准备包括材料的精炼、制备和切割等步骤，确保材料具备一定的纯度和尺寸。
2.2 晶圆生长晶圆的生长是指通过各种物理或化学方法，在晶圆衬底上逐渐沉积出一层具有晶体结构的薄膜，形成单晶材料。
常用的晶圆生长方法包括气相沉积、熔融法和溅射法等，其中气相沉积是最常用的方法之一。
2.3 陶瓷制备陶瓷制备是指将材料粉末经过烧结或其他方法形成块状或多孔结构的过程，用于制作陶瓷衬底。
陶瓷衬底具有高温稳定性和电气绝缘性能，被广泛应用于光电子、电子器件等领域。
2.4 清洗和净化清洗和净化是晶圆制作过程中必不可少的步骤，主要目的是去除晶圆表面的污染物和杂质。
清洗方法包括化学溶液浸泡、超声波清洗和离子束清洗等，净化方法则采用真空处理或高温退火等方式。
三、晶圆制作工艺的流程晶圆制作工艺的流程包括以下几个主要步骤：3.1 晶圆生长晶圆生长是整个制作工艺中的关键步骤，它的质量和性能直接影响到后续工艺的进行和设备的性能。
晶圆生长的主要方法有： - Czochralski法（CZ法）：通过在熔融的原料中拉出晶种并逐渐增长晶体，得到大直径的单晶圆。
- 悬拉法（Floating Zone Method，FZ法）：利用悬吊附近的热源将单晶材料熔化，并自下向上生长。
- 气相沉积法（Chemical Vapor Deposition，CVD法）：在气相中使反应气体分解并沉积在衬底表面上，形成单晶薄膜。
micro led衬底玻璃、晶圆键合等工艺
一、背景介绍微型LED是一种新兴的显示技术，具有体积小、功耗低、亮度高、响应速度快等优点，因此备受关注。
而微型LED的制造工艺是影响其性能和成本的关键因素之一。
其中，衬底玻璃和晶圆键合等工艺是微型LED制造中的重要环节，对于提高产品质量和降低成本具有重要作用。
二、微型LED衬底玻璃工艺微型LED的衬底是LED器件的基础，直接影响LED的性能和稳定性。
传统LED的衬底一般采用蓝宝石基板，但其成本较高，制造过程复杂。
而近年来，衬底玻璃技术逐渐成为微型LED的发展趋势。
衬底玻璃具有制造成本低、材料透明度好、热传导性能优异等优点，可以有效提高LED器件的亮度和稳定性。
1. 衬底玻璃的选择微型LED衬底玻璃的选择首先考虑材料的透明度和热传导性能。
透明度直接影响LED器件的发光效率，而热传导性能则影响LED器件的散热效果。
常见的衬底玻璃材料有硼硅玻璃、镍镉硼硅玻璃等，不同的材料具有不同的特性，因此在选择衬底玻璃时需要综合考虑LED器件的具体要求和工艺成本。
2. 衬底玻璃的生产工艺衬底玻璃的生产工艺包括原料准备、玻璃熔制、成型、抛光等环节。
其中，玻璃熔制工艺是衬底玻璃制备的关键环节，其熔制温度、成型工艺、抛光工艺等均对衬底玻璃的质量和性能产生影响。
优化衬底玻璃的生产工艺，提高玻璃的透明度和平整度，对于改善LED器件的质量和亮度具有重要意义。
三、晶圆键合工艺晶圆键合是微型LED制造中的另一个关键环节，其质量直接影响LED 器件的性能和可靠性。
晶圆键合工艺一般分为前端晶圆键合和后端晶圆键合两个环节。
1. 前端晶圆键合前端晶圆键合是指LED芯片与衬底之间的键合工艺。
其关键是实现LED芯片与衬底的精确对准和牢固连接。
传统的前端晶圆键合工艺采用金属线键合或电镀键合，但这些工艺存在着工艺复杂、成本高、性能有限等问题。
近年来，新型的晶圆键合技术逐渐发展起来，包括等离子体键合、焊接键合、贴附键合等。
这些新技术能够实现高精度、高可靠性的LED芯片键合，提高LED器件的性能和可靠性。
很完整半导体制造工艺流程
VCC AL
N+
P+
P-SUB
集成电路中电阻2
发射区扩散电阻
SiO2
R
P+ N+
N-epi N+-BL
P-SUB
R P+
集成电路中电阻3
基区沟道电阻
SiO2 P+
R
N+
P N-epi
N+-BL
P-SUB
R P+
集成电路中电阻4
外延层电阻
SiO2
R
N+
R
P+
P
P+
N-epi
P-SUB
集成电路中电阻5
E p+
N P
NPN
PNP
NPN晶体管刨面图
SiO2
B
N+ E
AL C
P
P+
P+
N-epi
N+-BL
P-SUB
1.衬底选择
P型Si ρ 10Ω.cm 111晶向,偏离2O~5O
晶圆（晶片） 晶圆（晶片）的生产由砂即（二氧化硅）开始， 经由电弧炉的提炼还原成 冶炼级的硅，再经由 盐酸氯化，产生三氯化硅，经蒸馏纯化后，透 过慢速分 解过程，制成棒状或粒状的「多晶 硅」。一般晶圆制造厂，将多晶硅融解 后，再 利用硅晶种慢慢拉出单晶硅晶棒。一支85公分 长，重76.6公斤的 8寸 硅晶棒，约需 2天半 时间长成。经研磨、抛光、切片后，即成半导 体之原料 晶圆片
MOS中多晶硅电阻
多晶硅
SiO2
氧化层
Si
其它：MOS管电阻
集成电路中电容1
SiO2 P+

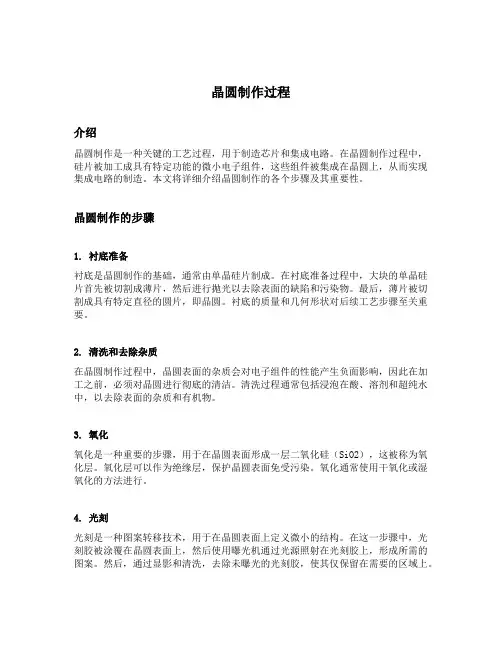

晶圆制作过程
晶圆制作过程介绍晶圆制作是一种关键的工艺过程，用于制造芯片和集成电路。
在晶圆制作过程中，硅片被加工成具有特定功能的微小电子组件，这些组件被集成在晶圆上，从而实现集成电路的制造。
本文将详细介绍晶圆制作的各个步骤及其重要性。
晶圆制作的步骤1. 衬底准备衬底是晶圆制作的基础，通常由单晶硅片制成。
在衬底准备过程中，大块的单晶硅片首先被切割成薄片，然后进行抛光以去除表面的缺陷和污染物。
最后，薄片被切割成具有特定直径的圆片，即晶圆。
衬底的质量和几何形状对后续工艺步骤至关重要。
2. 清洗和去除杂质在晶圆制作过程中，晶圆表面的杂质会对电子组件的性能产生负面影响，因此在加工之前，必须对晶圆进行彻底的清洁。
清洗过程通常包括浸泡在酸、溶剂和超纯水中，以去除表面的杂质和有机物。
3. 氧化氧化是一种重要的步骤，用于在晶圆表面形成一层二氧化硅（SiO2），这被称为氧化层。
氧化层可以作为绝缘层，保护晶圆表面免受污染。
氧化通常使用干氧化或湿氧化的方法进行。
4. 光刻光刻是一种图案转移技术，用于在晶圆表面上定义微小的结构。
在这一步骤中，光刻胶被涂覆在晶圆表面上，然后使用曝光机通过光源照射在光刻胶上，形成所需的图案。
然后，通过显影和清洗，去除未曝光的光刻胶，使其仅保留在需要的区域上。
5. 以及电离注入和扩散电离注入和扩散是用于控制晶圆内部材料组成的关键步骤。
在这个过程中，特定的杂质被注入到晶圆的表面或内部，然后通过高温退火，使这些杂质扩散到晶圆的特定深度。
这样可以创建出特定的电子区域和电阻区域，从而形成不同的电子组件。
6. 沉积沉积是一种将材料沉积在晶圆表面的工艺步骤。
这种技术可以用于覆盖或填充微小结构，以形成电子组件的各个层次。
常用的沉积方法包括化学气相沉积（CVD）和物理气相沉积（PVD）。
7. 金属化和封装最后，晶圆制作过程的最后一步是金属化和封装。
在这个步骤中，金属层被沉积在晶圆表面，以形成导线、接触点和电极。
然后，晶圆通过封装技术进行封装，以保护电子组件并提供可靠的连接。
晶圆制造工艺流程9个步骤
晶圆制造工艺流程9个步骤嘿，朋友们！今天咱来聊聊晶圆制造工艺流程的那9 个神奇步骤呀！你想想看，就像盖房子得先打地基一样，晶圆制造也是个精细活儿。
第一步呢，就是要准备好那片晶圆衬底，这就好比是房子的根基呀，得稳稳当当的。
然后呢，就要在上面进行氧化啦，给它穿上一层“保护衣”，就像我们冬天要穿厚棉袄一样。
接下来呀，是光刻！这可重要了，就像是在晶圆这个大画布上精心描绘图案，得特别仔细，不能有一点儿差错呢。
然后就是刻蚀啦，把不需要的部分去掉，就好像雕刻大师在精心雕琢一件艺术品。
离子注入这一步呢，就像是给晶圆注入了特别的力量，让它变得更强大、更有本领。
薄膜沉积呢，就像是给晶圆披上了各种好看的“外衣”，让它变得更加丰富多彩。
化学机械抛光这一步呀，就像是给晶圆来个彻底的“美容”，让它变得光滑又亮丽。
测试这一步可不能少，就像我们考试一样，得看看晶圆合不合格呀。
最后一步，就是封装啦，把晶圆好好地保护起来，让它能安全地去发挥自己的作用。
你说这晶圆制造工艺流程是不是特别神奇呀！从一块普通的衬底，经过这么多步骤的精心打造，最后变成了能在各种电子设备里大显身手的重要部件。
这就跟一个小娃娃慢慢长大，变成一个有本事的大人一样呢！每个步骤都那么重要，少了哪一个都不行。
想象一下，如果其中一个步骤出了问题，那整个晶圆不就毁了吗？所以呀，那些制造晶圆的人可得特别细心、特别专业才行。
他们就像是一群神奇的魔法师，用他们的双手和智慧创造出了这些小小的晶圆，却有着大大的能量。
咱平时用的手机呀、电脑呀，里面可都有这些晶圆的功劳呢。
它们在背后默默地工作着，让我们的生活变得更加便利和精彩。
所以呀，可别小看了这小小的晶圆制造工艺流程，它可是科技世界里的大功臣呢！怎么样，是不是对晶圆制造工艺流程有了更深的了解啦？嘿嘿！。
功率器件与工艺流程
功率器件与工艺流程
功率器件的制造工艺流程包括多个步骤，具体如下：
1. 衬底制备：通过区熔（CZ）法和直拉（FZ）法得到单晶硅，并通过切割抛光后获得器件衬底（晶圆）。
2. 外延、薄膜沉积：根据器件结构进行外延、薄膜沉积等多道工艺获得裸芯片晶圆。
3. 注入掺杂：在碳化硅中难以扩散的杂质原子，在高温下通过离子注入的方式实现。
掺杂注入深度通常为μm~3μm，高能量的离子注入会破坏碳化硅材料本身的晶格结构，需要采用高温退火修复离子注入带来的晶格损伤，同时控制退火对表面粗糙度的影响。
4. 栅结构成型：开发特定的栅氧及氧化后退火工艺，以特殊原子（例如氮原子）补偿SiC/SiO2界面处的悬挂键，满足高质量SiC/SiO2界面以及器件高迁移的性能需求。
5. 形貌刻蚀：碳化硅材料在化学溶剂中呈现惰性，精确的形貌控制只有通过干法刻蚀方法实现。
掩膜材料、掩膜蚀刻的选择、混合气体、侧壁的控制、蚀刻速率、侧壁粗糙度等都需要根据碳化硅材料特性开发。
6. 金属化：器件的源电极需要金属与碳化硅形成良好的低电阻欧姆接触。
这不仅需要调控金属淀积工艺，控制金属-半导体接触的界面状态，还需采用高温退火的方式降低肖特基势垒高度，实现金属-碳化硅欧姆接触。
7. 封装：将裸露的芯片封装进一个外壳里并填充绝缘材料，再把芯片电极引到外部制成完整的功率器件产品。
外壳中有一颗芯片的为单管产品，有多颗芯片电气互连并包含散热通道、连接接口和绝缘保护等单元的为模块产品，其封装方式根据应用工况不同而有所区别。
8. 应用：将封装好的单管或模块等器件产品应用到逆变器等电源系统中。
以上信息仅供参考，建议咨询专业人士获取具体信息。
发光二极管晶圆结构
发光二极管晶圆结构
发光二极管晶圆结构是指发光二极管的制造过程中所使用的晶圆结构。
发光二极管是一种半导体器件，其主要功能是将电能转化为光能，从而实现发光。
发光二极管晶圆结构的设计和制造对于发光二极管的性能和质量具有重要的影响。
发光二极管晶圆结构主要由以下几个部分组成：衬底、外延层、活性层、透镜层和金属电极。
其中，衬底是发光二极管的基础，通常采用蓝宝石或碳化硅等材料制成。
外延层是在衬底上生长的一层半导体材料，通常采用氮化镓或磷化铟等材料制成。
活性层是发光二极管的核心部分，它是由外延层中的材料制成，能够将电能转化为光能。
透镜层是用于控制光的传输和聚焦的一层材料，通常采用氮化铝或氮化硅等材料制成。
金属电极是用于连接发光二极管的电路的一层金属材料，通常采用铝或银等材料制成。
发光二极管晶圆结构的制造过程主要包括以下几个步骤：衬底制备、外延层生长、活性层制备、透镜层制备和金属电极制备。
其中，外延层生长是发光二极管制造过程中最关键的一步，它需要通过化学气相沉积或分子束外延等技术来实现。
在外延层生长过程中，需要控制温度、气体流量和压力等参数，以确保外延层的质量和厚度符合要求。
发光二极管晶圆结构的设计和制造对于发光二极管的性能和质量具有重要的影响。
通过优化晶圆结构的设计和制造工艺，可以提高发
光二极管的发光效率、亮度和稳定性，从而满足不同应用场景的需求。
未来，随着半导体技术的不断发展和进步，发光二极管晶圆结构的设计和制造将会越来越精细和复杂，为发光二极管的应用和发展提供更加广阔的空间和可能性。
列出cmos芯片的基本工艺流程
列出cmos芯片的基本工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!CMOS芯片的基本工艺流程CMOS芯片是集成电路中的一种重要类型，它采用了互补金属氧化物半导体技术，具有低功耗、高集成度和稳定性等优点，广泛应用于各种电子产品中。
晶圆制备PPT课件
3.5.3区熔法
另一种晶体生长的方 法是区熔法，是20世 纪50年代发展起来的， 在特殊需要中使用， 所生产的单晶硅锭的 氧含量很低，并且能 生产到目前为止最纯 的硅单晶。生长系统 如图所示。
惰性气体 （氩气）
滑动射 频线圈
籽晶
行进 方向
通入惰性气体
上卡盘 多晶硅棒
• 制造SGS过程： 1. 用碳加热硅石来制备冶金级硅 2.
S( s ) i S C 2 iS O ( l) iS( g i ) O C ( g )O
5
2.通过化学反应将冶金级硅提纯以生成三氯 硅烷
S (s )i 3 H (g ) C S l i3 ( H g ) H C 2 (g )
6
3.利用西门子方法，通过三氯硅烷和氢气反 应来生产SGS
• 如果晶体是单晶结构，那么所有的晶胞都 会沿着这个坐标轴重复排列。
20
3.5 晶体生长
• 半导体晶圆是从大块半导体材料切割而来的。 • 这种半导体材料叫做晶棒，是从大块的具有多
晶结构和未掺杂的本征材料生长得来的。 • 把多晶块转变成一个大单晶，并给予正确的定
向和适量的N型或P型掺杂，叫做晶体生长。 • 有三种不同的生长方法：直拉法 、区熔法 和
液体掩盖直拉法.
21
3.5.1 直拉法
大部分的单晶都是 通过直拉法生长的。生 产过程如图所示。
旋转卡盘
籽晶
生长晶体
射频加热线圈
熔融 硅
22
23
3.5.2 液体掩盖直拉法
此方法主要用来生长 砷化镓晶体，和标准的直 拉法一样，只是做了一些 改进。由于熔融物里砷的 挥发性通常采用一层氧化 硼漂浮在熔融物上来抑制 砷的挥发。故得其名，如 图所示。
led生产工艺流程
led生产工艺流程LED生产工艺流程LED（Light Emitting Diode）是一种半导体光电器件，具有高亮度、耐用性和低功耗等优点，广泛应用于照明、显示和信息技术等领域。
LED的生产过程通常包括晶片生长、晶圆制备、芯片制造、封装、测试和包装等环节。
首先是晶片生长。
晶片是LED的核心部件，它由半导体材料构成，通过晶片来发光。
晶片生长主要采用金属有机化学气相沉积（MOCVD）技术。
该技术通过将原料气体在高温条件下流经衬底基片，使其在表面形成晶体生长。
这个过程需要精确控制温度和气体流量等参数，以确保晶片的质量。
接下来是晶圆制备。
晶圆是晶片制造的基础材料，通常使用硅衬底进行制备。
制备晶圆的过程包括备料、涂膜、曝光、显影和腐蚀等步骤。
这些步骤的主要目的是在硅衬底上形成一层薄膜，以便后续的光刻和化学腐蚀工艺。
然后是芯片制造。
在晶片上进行光刻和化学腐蚀工艺，形成PN结构。
光刻工艺使用光刻胶和光罩，通过紫外线照射和显影等步骤，在晶片上形成光刻胶图形。
然后使用化学腐蚀液来腐蚀晶片表面，形成亮区和暗区的结构。
这个工艺需要高精度的设备和工艺控制，以确保芯片的精确性和一致性。
接下来是封装。
封装是将芯片放置在外壳中，并与引线相连，形成最终的LED器件。
封装过程包括器件的剥离、极林、引线焊接和封装胶固化等步骤。
这个过程需要精确的焊接和封装技术，以确保器件的性能和可靠性。
然后是测试。
在封装完成后，需要对LED器件进行测试，以确保其参数符合要求。
测试过程包括外观检查、电气参数测试和性能测试等。
这个过程需要精确的测试设备和工艺，以确保器件质量和稳定性。
最后是包装。
LED器件通过自动化设备进行包装，形成最终的成品。
包装过程包括器件的分选、分盘、封入芯片等步骤。
这个过程需要高效的设备和工艺，以确保产品的包装效果和出货率。
综上所述，LED生产工艺流程包括晶片生长、晶圆制备、芯片制造、封装、测试和包装等环节。
这个流程涉及多个关键步骤，需要精确的设备和工艺控制，以确保LED器件的质量和性能。
晶圆制造工艺-ETCH
晶圆制造工艺流程1、表面清洗2、初次氧化3、CVD(Chemical Vapor deposition) 法沉积一层Si3N4 (Hot CVD 或LPCVD) 。
（1）常压CVD (Normal Pressure CVD)（2）低压CVD (Low Pressure CVD)（3）热CVD (Hot CVD)/(thermal CVD)（4）电浆增强CVD (Plasma Enhanced CVD)（5）MOCVD (Metal Organic CVD) & 分子磊晶成长(Molecular Beam Epitaxy)（6）外延生长法(LPE)4、涂敷光刻胶（1）光刻胶的涂敷（2）预烘(pre bake)（3）曝光（4）显影（5）后烘(post bake)（6）腐蚀(etching)（7）光刻胶的去除5、此处用干法氧化法将氮化硅去除6 、离子布植将硼离子(B+3) 透过SiO2 膜注入衬底，形成P 型阱7、去除光刻胶，放高温炉中进行退火处理8、用热磷酸去除氮化硅层，掺杂磷(P+5) 离子，形成N 型阱9、退火处理，然后用HF 去除SiO2 层10、干法氧化法生成一层SiO2 层，然后LPCVD 沉积一层氮化硅11、利用光刻技术和离子刻蚀技术，保留下栅隔离层上面的氮化硅层12、湿法氧化，生长未有氮化硅保护的SiO2 层，形成PN 之间的隔离区13、热磷酸去除氮化硅，然后用HF溶液去除栅隔离层位置的SiO2，并重新生成品质更好的SiO2薄膜,作为栅极氧化层。
14、LPCVD 沉积多晶硅层，然后涂敷光阻进行光刻，以及等离子蚀刻技术，栅极结构，并氧化生成SiO2 保护层。
15、表面涂敷光阻，去除P 阱区的光阻，注入砷(As) 离子，形成NMOS 的源漏极。
用同样的方法，在N 阱区，注入B 离子形成PMOS 的源漏极。
16、利用PECVD 沉积一层无掺杂氧化层，保护元件，并进行退火处理。
17、沉积掺杂硼磷的氧化层18、濺镀第一层金属（1）薄膜的沉积方法根据其用途的不同而不同，厚度通常小于1um 。
stdf文件标准
STDF文件标准：晶圆工艺流程、工艺参数、工艺控制、缺陷管理、工艺模拟和优化及文件格式规范一、晶圆工艺流程STDF文件标准首先涵盖了晶圆制造的基本流程。
这个过程包括以下几个主要步骤：1. 衬底制备：此步骤包括选择合适的半导体材料，如硅片、砷化镓等，并对其进行抛光、清洗等预处理操作，以备后续的工艺步骤使用。
2. 生长薄膜：在这个阶段，各种半导体材料薄膜被生长在衬底上，如氧化物、氮化物等，这些薄膜将构成芯片的主要结构。
3. 制程图案：通过光刻、刻蚀、离子注入等手段，将设计好的图案转移到衬底上，从而制造出所需的半导体器件。
4. 封装测试：完成图案制作后，芯片将进行封装和测试。
封装过程保护芯片免受环境影响，测试则确保芯片的功能正常。
二、工艺参数STDF文件标准详细列出了在晶圆制造过程中涉及的工艺参数，如光刻分辨率、刻蚀深度、颗粒尺寸等。
这些参数对产品的性能和良率具有重要影响。
1. 光刻分辨率：光刻过程决定了芯片上电路图案的精度和细节，分辨率越高，图案的细节表现越好。
2. 刻蚀深度：刻蚀过程决定了材料被移除的厚度，对于实现特定的器件结构至关重要。
3. 颗粒尺寸：颗粒尺寸决定了材料的表面粗糙度，对芯片的性能和可靠性有一定影响。
三、工艺控制STDF文件标准强调了工艺控制的重要性，包括如何实现工艺过程的监控、如何实现参数的自动调整以及如何实现质量控制。
通过这些控制手段，可以确保每个制造步骤的稳定性和可重复性。
1. 工艺过程监控：通过实时监控关键工艺参数（如温度、压力、功率等），确保制造过程在设定的范围内进行。
2. 参数自动调整：根据实时监控的数据，通过自动控制系统对工艺参数进行调整，以抵消环境变化和设备差异的影响。
3. 质量控制：通过统计过程控制（SPC）等工具，对制造过程中的数据进行收集和分析，以便及时发现并解决潜在问题，提高产品良率。
四、缺陷管理STDF文件标准提供了有效的缺陷管理方法。
在晶圆制造过程中，缺陷的产生是不可避免的，因此需要有一套完善的管理机制来识别、分类、修复这些缺陷。
金刚石 晶圆级 制备
金刚石晶圆级制备金刚石是一种重要的超硬材料，具有优异的物理和化学性质。
晶圆级制备是指将金刚石材料制备成具有高质量晶体结构的圆片，常用于半导体行业和光学领域。
本文将介绍金刚石晶圆级制备的工艺和应用。
金刚石是一种由碳元素组成的同素异形体，其晶体结构呈面心立方结构。
金刚石具有极高的硬度和热导率，同时还具有优异的化学稳定性和光学特性，使其成为制造高性能工具和光学器件的理想材料。
金刚石晶圆级制备的关键在于选择合适的原料和优化制备工艺。
通常使用高纯度的天然金刚石或合成金刚石颗粒作为原料，经过研磨和筛分等处理，得到具有一定粒径分布的金刚石粉末。
然后，将金刚石粉末与金属催化剂混合，在高温高压条件下进行热处理，通过碳源在金属催化剂的作用下沉积在金刚石颗粒表面，从而实现金刚石的晶圆级制备。
金刚石晶圆级制备的工艺条件需要精确控制，包括温度、压力和时间等参数。
通常采用高温高压合成方法，将金刚石粉末与金属催化剂置于钻石压机中，在高温高压下进行反应。
此外，还可以采用化学气相沉积、化学气相淀积和化学汽相沉积等方法进行金刚石晶圆级制备。
金刚石晶圆级制备后，需要进行后续处理和加工，以获得所需的尺寸和表面质量。
通常采用切割、研磨和抛光等工艺，将金刚石晶圆加工成具有平整表面和高度精确尺寸的圆片。
此外，还可以通过化学机械抛光和离子束抛光等方法进一步提高金刚石晶圆的表面质量和平整度。
金刚石晶圆级制备的应用广泛。
在半导体行业，金刚石晶圆可用作衬底材料，用于制备高功率和高频率电子器件。
金刚石晶圆的高热导率和优异的机械性能，使其成为高功率电子器件的理想材料。
在光学领域，金刚石晶圆可用于制备激光器和光学窗口等光学器件。
金刚石具有宽透过光谱范围、高激光损伤阈值和良好的热稳定性，使其成为光学器件的重要材料。
金刚石晶圆级制备是一项关键的工艺，通过优化原料选择和制备工艺，可以制备出高质量的金刚石晶圆。
金刚石晶圆广泛应用于半导体行业和光学领域，发挥着重要的作用。
衬底切割过程
衬底切割过程一、简介衬底切割是半导体制造过程中的一个关键步骤，它涉及到将晶圆切割成独立的芯片。
这个过程对于确保芯片的最终性能和可靠性至关重要。
随着科技的不断发展，衬底切割技术也在不断演进，以适应更先进的制造工艺和更高的产量需求。
二、衬底切割过程1. 晶圆准备衬底切割的第一步是准备晶圆。
晶圆是一种圆形半导体材料，通常是硅，其表面经过抛光处理，以便于后续的集成电路制造。
在切割之前，需要对晶圆进行清洗，以去除表面的杂质和污染物。
这一步是至关重要的，因为任何杂质都可能导致芯片性能的降低或失败。
2. 划片划片是衬底切割过程中的一个关键步骤。
在这个步骤中，晶圆被切割成独立的芯片。
划片通常使用金刚石刀片来完成，金刚石刀片具有极高的硬度和耐磨性，能够精确地切割晶圆。
划片过程中，刀片在晶圆表面高速旋转，同时施加压力，将晶圆切割成所需的形状和尺寸。
这个过程需要精确控制刀片的转速和压力，以确保切割的精度和一致性。
3. 切割后处理切割完成后，需要对晶圆进行进一步的处理。
首先，使用光学显微镜对切割后的芯片进行外观检查，以确定是否有任何明显的缺陷或问题。
如果有任何缺陷或问题，这些芯片将被废弃或用于其他低级应用。
然后，使用自动拾取器将合格的芯片从切割后的晶圆上拾取下来，以便进行后续的封装和测试。
这个过程需要精确控制拾取器的位置和动作，以确保芯片的完整性和安全性。
三、衬底切割技术的发展趋势随着科技的不断发展，衬底切割技术也在不断演进。
未来，衬底切割技术的发展趋势可能包括以下几个方面：1. 高精度切割技术随着半导体工艺的不断进步，芯片的尺寸越来越小，这意味着对衬底切割精度的要求也越来越高。
为了满足高精度切割的需求，研究人员正在开发更先进的划片技术和设备，以提高刀片的硬度和耐磨性，同时减小切割过程中的热量和振动，以确保切割的精度和一致性。
2. 智能化切割技术随着人工智能和机器学习技术的发展，智能化切割技术也成为了衬底切割领域的一个研究热点。
半导体生产技术从晶圆制备到封装测试的全过程
半导体生产技术从晶圆制备到封装测试的全过程半导体产业是当今信息技术的核心和驱动力之一。
在电子设备中，几乎所有的芯片都是通过半导体生产技术制造而成的。
半导体生产技术从晶圆制备到封装测试，经历了一系列复杂的工艺流程，本文将对其全过程进行详细介绍。
一、晶圆制备晶圆制备是半导体生产技术的第一步，也是整个生产流程中的核心环节之一。
晶圆是一种具有高纯度的硅材料，制备晶圆需要经过以下几个步骤：1. 衬底准备：衬底是晶圆的基础材料，常用的材料是硅。
在制备晶圆之前，需要对衬底进行清洗和化学处理，以确保其表面的纯净度和平整度。
2. 晶体生长：晶体生长是指将衬底材料通过化学反应或物理沉积的方法制成高纯度的硅晶体。
常用的晶体生长方法包括气相沉积法、液相生长法和溅射法等。
3. 切割晶圆：经过晶体生长后的硅块被切割成薄片，即晶圆。
晶圆的厚度和直径可以根据具体需求进行调整。
二、晶圆加工晶圆加工是指对晶圆进行一系列的工艺处理，以形成电子器件的结构和功能。
晶圆加工主要包括以下几个步骤：1. 清洗和去膜：晶圆在加工之前需要进行清洗，以去除表面的杂质和污染物。
同时，一些表面氧化层也需要去除，以提高器件的性能。
2. 氧化和沉积：晶圆的表面经过氧化或沉积处理，形成一层薄膜。
这些薄膜可以用于控制电子器件的电流、电压和介电性能等。
3. 光刻和蚀刻：光刻是指通过光源照射，将芯片设计图案转移到晶圆表面的技术。
而蚀刻则是使用化学物质去除晶圆表面的材料，形成电子器件的结构。
4. 渗透和离子注入：渗透是指将掺杂物质通过高温处理，使之渗入晶圆表面。
而离子注入则是通过离子轰击的方式，将离子注入晶圆内部，改变其导电性能。
5. 金属化和封装：晶圆经过金属化处理，以形成电子器件的引脚和电路连接。
然后，通过封装技术将晶圆封装成芯片。
三、封装测试封装测试是半导体生产技术的最后一步，也是确保电子器件质量和性能的重要环节。
封装测试主要包括以下几个步骤：1. 封装工艺：将芯片放置在塑料或陶瓷封装体中，并使用焊接或粘接技术将引脚与芯片连接起来。
芯片制作的工艺流程
芯片制作的工艺流程1.掩膜制作：芯片制作的第一步是设计并制作掩膜。
掩膜是用于定义芯片上各个结构的的光刻图案，也被称为掩模。
掩膜可以使用计算机辅助设计工具进行设计，然后通过光刻工艺制作在光刻胶上。
掩膜制作的质量直接影响芯片的性能和功能。
2.芯片衬底制备：芯片衬底是芯片制作的重要组成部分，常用的衬底材料包括硅、蓝宝石、砷化镓等。
芯片衬底的制备涉及到晶圆的制备，晶圆是将衬底材料切割成圆盘形状并抛光得到的。
在制备过程中，晶圆需要经过一系列的清洗、化学处理和高温处理等步骤，以确保其表面的平整度和纯度。
3.清洗和预处理：芯片制作过程中，每一步都需要保持良好的清洁度，以防止任何杂质或污染物影响到芯片的正常工作。
在晶圆制备完成后，需要进行一系列的清洗和预处理步骤，如使用去离子水和有机溶剂进行清洗，以及使用酸洗或碱洗等方法进行表面处理。
4.掩膜对准和光刻：在完成晶圆的清洗和预处理后，需要将掩膜和晶圆进行对准，并使用光刻技术将掩膜上的图案转移到晶圆表面的光刻胶上。
光刻是一种利用紫外光照射的技术，可以使光刻胶在紫外光照射下发生化学反应，并形成薄膜结构。
光刻胶的图案会复制到晶圆表面，并提供给后续工艺步骤参考。
5.电子束曝光或X射线曝光：目前芯片制造中常用的光刻技术主要有电子束曝光和X射线曝光。
电子束曝光是通过使用电子束照射来写入芯片结构的图案，而X射线曝光则是利用X射线光源进行曝光。
这些曝光技术可以实现更高的分辨率和更精确的控制，以满足日益增长的芯片制造需求。
6.刻蚀和沉积：在光刻步骤后，需要进行刻蚀和沉积等工艺步骤。
刻蚀是利用化学溶液或等离子体进行材料的刻蚀和去除，以形成所需的结构和通道。
而沉积则是将需要的材料通过化学气相沉积或物理气相沉积的方式，将材料在晶圆表面沉积并生长，以形成所需的结构和层。
7.电镀和蝶形结：芯片制备的下一步是进行电镀和蝶形结。
电镀用于加强芯片中的导电性，以便在后续步骤中进行电流传输。
蝶形结是通过半导体材料的p型和n型硅层来创建二极管。
晶圆p元素控制-概述说明以及解释
晶圆p元素控制-概述说明以及解释1.引言1.1 概述概述：晶圆是半导体器件的基础材料，而控制其中的p元素含量则是影响器件性能的重要因素之一。
本文将就晶圆制备过程中的p元素控制方法进行详细介绍，包括其在不同应用领域中的具体应用。
通过对p元素控制的研究和分析，可以提高器件的性能和可靠性，为半导体工业的发展和进步提供有力支持。
1.2 文章结构文章结构部分应该包括以下内容：本文主要分为引言、正文和结论三个部分。
1. 引言部分：首先介绍本文要讨论的主题，即晶圆p元素控制。
概述晶圆p元素控制的重要性和意义，引出文章所要探讨的问题。
结构上分为概述、文章结构和目的。
2. 正文部分：详细介绍晶圆制备过程、p元素控制方法和应用领域分析。
通过对晶圆制备过程的介绍，读者可以了解晶圆生产的基本流程和特点；p元素控制方法部分详细介绍了控制p元素在晶片中的含量和分布的技术手段；应用领域分析部分则探讨了p元素控制对各个领域的影响和作用。
3. 结论部分：总结全文的内容，在结论部分囊括了对本文主题的总结、对未来发展的展望和具体的结论。
通过以上结构的布局，读者可以清晰地了解本文的组织结构，帮助读者更好地理解文章的内容和逻辑发展。
1.3 目的本文的目的主要在于探讨晶圆中p元素的控制方法，并在此基础上深入分析其在应用领域中的作用和意义。
通过对晶圆制备过程和p元素控制方法的详细介绍，旨在为相关领域的研究人员提供参考和借鉴，促进相关技术和方法的进一步发展和完善。
同时，通过本文的研究和分析，也可以为晶体材料的优化设计和制备提供一定的指导和依据，为相关产业的发展做出一定的贡献。
综合来看，本文的目的是从理论到实践，从研究到应用，全面探讨晶圆p元素控制的相关问题，为相关领域的发展和应用提供有益的参考和指导。
2.正文2.1 晶圆制备过程晶圆制备是半导体工艺中非常重要的一步，它直接影响到晶体管器件的性能和稳定性。
晶圆的制备过程通常包括以下几个步骤：1. 衬底准备：首先，选取合适的衬底材料，通常是硅(Si)晶体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3.1 晶体定向
2.X射线衍射法 方法：劳埃法；转动晶体法； 原理： ①入射角θ 应满足：nλ =2dsinθ ； ②晶面米勒指数h、k、l应满足： h2+k2+l2=4n-1（n为奇数）； h2+k2+l2=4n（n为偶数）。
1.3.2 晶面标识
原理：各向异性使晶片沿解理面易裂开； 硅单晶的解理面：{111} ； 1.主参考面（主定位面，主标志面） ①起识别划片方向作用； ②作为硅片（晶锭）机械加工定位的参考面； ③作为硅片装架的接触位置，可减少硅片损耗； 2.次参考面（次定位面，次标志面）
第一章 衬底制备
1.1 衬底材料
1.1.1 衬底材料的类型
1. 元素半导体 Si、Ge、C（金刚石） 2. 化合物半导体 GaAs、SiGe 、SiC 、GaN、 ZnO 、HgCdTe 3. 绝缘体 蓝宝石
表1 周期表中用作半导体的元素
Ⅱ族 第2周期 第3周期 第4周期 Zn 第5周期 Cd 第6周期 Hg
识别晶向和导电类型
1.3.2 晶面标识
1.3.3 晶片加工（参考庄同曾）
切片、磨片、抛光 1．切片 将已整形、定向的单晶用切割的方法加工成符 合一定要求的单晶薄片。 切片基本决定了晶片的晶向、平行度、翘2.磨片 目的： ① 使各片厚度一致； ② 使各硅片各处厚度均匀； ③ 改善平整度。 磨料： ① 要求：其硬度大于硅片硬度。 ② 种类：Al2O3、SiC、ZrO、SiO2、MgO等
第一章 衬底制备
1.1.3 起始材料--石英岩（高纯度硅砂--SiO2）
① SiO2+SiC+C→Si(s)+SiO(g)+CO(g), 冶金级硅：98%； ② Si(s)+3HCl(g) →SiHCl3(g)+H2，三氯硅烷室温下 呈液态（沸点为32℃），利用分馏法去除杂质； ③ SiHCl3(g)+ H2→Si(s)+ 3HCl(g)，电子级硅 （片 状多晶硅）。
元素半导体
Ge：
①漏电流大：禁带宽度窄，仅0.66eV(Si:1.1eV)； ②工作温度低：75℃（Si:150℃）； ③GeO2:易水解（SiO2稳定）； ④本征电阻率低：47Ω · cm（Si: 2.3X105Ω · cm）； ⑤成本高。 优点：电子和空穴迁移率均高于Si 最新应用研究：应变Ge技术--Ge沟道MOSFET
第一章 衬底制备
1.1.2 对衬底材料的要求
1．导电类型：N型与P型都易制备； 2．电阻率：10-3–108Ω ·cm，且均匀性好（纵向、横 向、微区）、可靠性高（稳定、真实）； 3．寿命（少数载流子）：晶体管—长寿命； 开关器件—短寿命； 4．晶格完整性：无位错、低位错（<1000个/cm2）；
第一章 衬底制备
1.1.2 对衬底材料的要求
5．纯度：电子级硅（EGS,electronic-gradesilicon） --1/109杂质； 6．晶向：双极器件--<111>；MOS--<100>； GaAs--<100>； 7．直径： 8．平整度： 9．主、次定位面： 10. 禁带宽度、迁移率、晶格匹配等。
2.拉晶过程
③收颈
目的：抑制位错从籽景 向晶体延伸； 直径：2-3mm； 长度：>20mm； 拉速：3.5mm/min 温度：降15-40℃； 拉速：0.4mm/min；
④放肩
2.拉晶过程
⑤ 收肩
当肩部直径比所需直径小3-5mm时，提高拉速： 2.5mm/min； 拉速：1.3-1.5mm/min； 熔硅液面在温度场保持相对固定； 熔硅料为1.5kg时，停止坩埚跟踪。
1.3.3 晶片加工
②化学抛光（化学腐蚀） a.酸性腐蚀 典型配方：HF:HNO3:CH3COOH=1:3:2(体积比) 3Si+4HNO3+18HF=3H3SiF6+4NO↑+8H2O 注意腐蚀温度：T=30-50℃,表面平滑； T<25℃, 表面不平滑。
1.3.3 晶片加工
b.碱性腐蚀：KOH、NaOH 特点：1）适于大直径（>75mm）; 2）不需搅拌； 3) 表面无损伤。 缺点：平整度差
1.2 单晶的制备
1.2.3 水平区熔法 （布里吉曼法） --GaAs单晶
1.3 衬底制备
衬底制备包括：整形、晶体定向、晶面标识、晶面 加工。
1.3.1 晶体定向
晶体具有各向异性
器件一般制作在低米勒指数面的晶片上，如 双极器件：{111}面； MOS器件：{100}面。
晶体定向的方法
1．光图像定向法（参考李乃平） ①腐蚀：要定向的晶面经研磨、腐蚀，晶面上出现许 多由低指数小平面围成、与晶面具有一定对应关系的 小腐蚀坑； ②光照：利用这些小腐蚀坑的宏观对称性，正入射平 行光反映出不同的图像，从而确定晶面。
⑥ 等径生长
⑦ 收尾
1.2 单晶的制备
1.2.2 悬浮区熔法 （float-zone FZ法）
1.2 单晶的制备
1.2.2 悬浮区熔法 特点：
①可重复生长、提纯单晶； ② 无需坩埚、石墨托，污染少，纯度较CZ法高； ③ FZ单晶：高纯、高阻、低氧、低碳；
缺点：
单晶直径不及CZ法。
③环境控制
④电子控制及电源系统
2.拉晶过程
例，2.5及3英吋硅单晶制备
① 熔硅 调节坩埚位置；注意事项：熔硅时间不易长； ② 引晶（下种） 籽晶预热：目的---避免对热场的扰动太大； 位置---熔硅上方； 与熔硅接触：温度太高---籽晶熔断； 温度太低---籽晶不熔或不生长； 合适温度--籽晶与熔硅可长时间接触， 既不会进一步融化，也不会生长；
Ⅲ族 Ⅳ族 Ⅴ族 Ⅵ族 B C N Al Si P S Ga Ge As Se In Sn Sb Te Pb
元素半导体
Si：
①占地壳重量20%-25%； ②单晶直径最大，目前16英吋（400mm）,每3年增加 1英吋； ③SiO2:掩蔽膜、钝化膜、介质隔离、绝缘介质（多 层布线）、绝缘栅、MOS电容的介质材料； ④多晶硅（ Poly-Si）：栅电极、杂质扩散源、互 连线（比铝布线灵活）；
1.3.3 晶片加工
③化学机械抛光（CMP) 特点：兼有机械与化学抛光两者的优点。 典型抛光液：SiO2+ NaOH Si+ 2NaOH+H2O=Na2SiO3+2H2↑
1.3.3 晶片加工
3.抛光 目的：进一步消除表面缺陷，获得高度平整、 光洁及无损层的“理想”表面。 方法：机械抛光、化学抛光、化学机械抛光 （CMP,chemical-mechanical polishing） ① 机械抛光:与磨片工艺原理相同，磨料更细 （0.1-0.5μm），MgO、SiO2、ZrO； 优点：表面平整；缺点：损伤层深、速度慢。
第一章 衬底制备
1.2 单晶的制备
1.2.1 直拉法（CZ法） 1． 拉晶仪
①炉子 石英坩埚：盛熔融硅液； 石墨基座：支撑石英坩埚；加热坩埚； 旋转装置：顺时针转； 加热装置：RF线圈；
柴可拉斯基拉晶仪
1．拉晶仪
②拉晶装置
籽晶夹持器：夹持籽晶（单晶）； 旋转提拉装置：逆时针； 真空系统： 气路系统：提供惰性气体； 排气系统：
