微机原理第2章作业

微机原理第二章习题答案

8
2.11
• 一本以ASCII码编码的300页的小说，按 57.6 Kbps的速率需要传输多长时间？
– T=8bit/字符*3500字符/页*300页/57.6 Kbps≈146秒
2.12
• 一个存储器的容量为4 MB，每个单元可以存放一个字节，那么其最大地址的十六进制表示是什么？
– 因为4MB=222，所以若存储单元从00000H开始编址，则其最大地址为3FFFFFH。
2.20
• 某系统总线的一个存取周期最快为3个总线时钟周期，在一个总线周期中可以存取32 位数据。若总线的时钟频率为8.33 MHz，则总线的带宽为多少MBps？
– 总线带宽= 32bit × 8.33MHz × 1 ÷ 8bit / Byte = 11.11MBps
3
13
总线带宽
总线带宽(bus band width) 表示单位时间内总线能传送的最大数据(bit)量，因此可以用
– 优点：全互锁方式可靠性高，适应性强，传输距离长。
– 缺点：比同步效率低，握手控制电路复杂，交互的网络过程会影响系统工作速度，且速度难以提高。
2.18
• 半同步总线怎样实现总线
联络？什么是零等待？
– 采用CLK和WAIT两个控制信号；
– 系统在收发双方速度基本匹配的情况下由CLK信号进行同步；
A．11001011
B．11010110
C．11000001
D．11001001
(6) 单纯从理论出发，计算机的所有功能都可以交给硬件实现。而事实上，硬件只实现比较简单的功能，复杂的功能则交给软件完成。这样做的理由是( BCD )。
A．提高解题速度
B．降低成本
C．增强计算机的适应性，扩大应用面

微机原理作业及参考答案

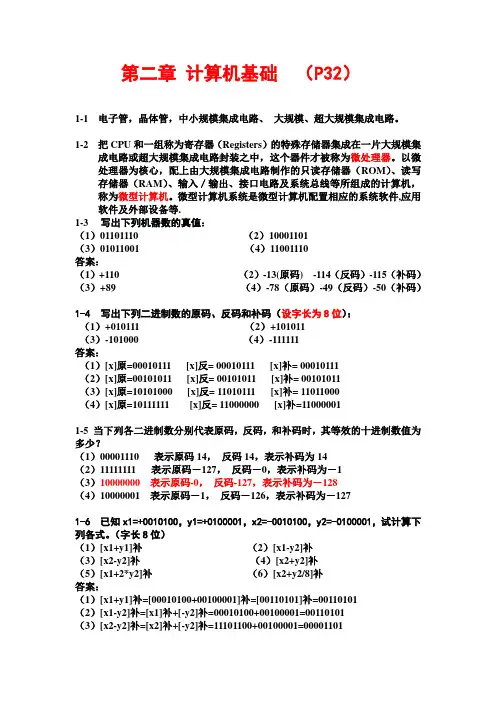

第二章计算机基础（P32）1-1电子管，晶体管，中小规模集成电路、大规模、超大规模集成电路。

1-2把CPU和一组称为寄存器（Registers）的特殊存储器集成在一片大规模集成电路或超大规模集成电路封装之中，这个器件才被称为微处理器。

以微处理器为核心，配上由大规模集成电路制作的只读存储器（ROM）、读写存储器（RAM）、输入／输出、接口电路及系统总线等所组成的计算机，称为微型计算机。

微型计算机系统是微型计算机配置相应的系统软件,应用软件及外部设备等.1-3写出下列机器数的真值：（1）01101110 （2）10001101（3）01011001 （4）11001110答案：（1）+110 （2）-13(原码) -114（反码）-115（补码）（3）+89 （4）-78（原码）-49（反码）-50（补码）1-4写出下列二进制数的原码、反码和补码（设字长为8位）：（1）+010111 （2）+101011（3）-101000 （4）-111111答案：（1）[x]原=00010111 [x]反= 00010111 [x]补= 00010111（2）[x]原=00101011 [x]反= 00101011 [x]补= 00101011（3）[x]原=10101000 [x]反= 11010111 [x]补= 11011000（4）[x]原=10111111 [x]反= 11000000 [x]补=110000011-5 当下列各二进制数分别代表原码，反码，和补码时，其等效的十进制数值为多少？（1）00001110 表示原码14，反码14，表示补码为14（2）11111111 表示原码－127，反码－0，表示补码为－1（3）10000000 表示原码-0，反码-127，表示补码为－128（4）10000001 表示原码－1，反码－126，表示补码为－1271-6 已知x1=+0010100，y1=+0100001，x2=-0010100，y2=-0100001，试计算下列各式。

微机原理第2章课后答案

第2章8086微处理器及其系统教材习题解答1. 8086 CPU 由哪两部分构成，它们的主要功能是什么?在执行指令期间,EU 能直接访问存储器吗，为什么?【解】8086CPU由执行部件（EU）和总线接口部件（BIU）两部分组成。

执行部件由内部寄存器组、算术逻辑运算单元（ALU）与标志寄存器（FR）及内部控制逻辑等三部分组成。

寄存器用于存储操作数和中间结果；算术逻辑单元完成16位或8位算术逻辑运算，运算结果送上ALU内部数据总线，同时在标志寄存器中建立相应的标志；内部控制逻辑电路的主要功能是从指令队列缓冲器中取出指令，对指令进行译码，并产生各种控制信号，控制各部件的协同工作以完成指令的执行过程。

总线接口部件（BIU）负责CPU与存储器、I/O设备之间传送数据、地址、状态及控制信息。

每当EU部件要执行一条指令时，它就从指令队列头部取出指令，后续指令自动向前推进。

EU要花几个时钟周期执行指令，指令执行中若需要访问内存或I/O设备，EU就向BIU 申请总线周期，若BIU总线空闲，则立即响应，若BIU正在取一条指令，则待取指令操作完成后再响应EU的总线请求。

2. 8086CPU与传统的计算机相比在执行指令方面有什么不同？这样的设计思想有什么优点？【解】8086 CPU与传统的计算机相比增加了指令队列缓冲器，从而实现了执行部件（EU）与总线接口(BIU)部件的并行工作，因而提高了8086系统的效率。

3. 8086 CPU 中有哪些寄存器，各有什么用途？【解】8086共有8个16位的内部寄存器，分为两组：①通用数据寄存器。

四个通用数据寄存器AX、BX、CX、DX均可用作16位寄存器也可用作8位寄存器。

用作8位寄存器时分别记为AH、AL、BH、BL、CH、CL、DH、DL。

AX（AH、AL）累加器。

有些指令约定以AX（或AL）为源或目的寄存器。

实际上大多数情况下，8086的所有通用寄存器均可充当累加器。

BX（BH、BL）基址寄存器。

微机原理第2章作业及答案

第2章8086微处理器及其系统习题解答1. 8086 CPU 由哪两部分构成，它们的主要功能是什么在执行指令期间,EU 能直接访问存储器吗，为什么【解】8086CPU由执行部件（EU）和总线接口部件（BIU）两部分组成。

执行部件由内部寄存器组、算术逻辑运算单元（ALU）与标志寄存器（FR）及内部控制逻辑等三部分组成。

寄存器用于存储操作数和中间结果；算术逻辑单元完成16位或8位算术逻辑运算，运算结果送上ALU内部数据总线，同时在标志寄存器中建立相应的标志；内部控制逻辑电路的主要功能是从指令队列缓冲器中取出指令，对指令进行译码，并产生各种控制信号，控制各部件的协同工作以完成指令的执行过程。

总线接口部件（BIU）负责CPU与存储器、I/O设备之间传送数据、地址、状态及控制信息。

每当EU部件要执行一条指令时，它就从指令队列头部取出指令，后续指令自动向前推进。

EU要花几个时钟周期执行指令，指令执行中若需要访问内存或I/O设备，EU就向BIU 申请总线周期，若BIU总线空闲，则立即响应，若BIU正在取一条指令，则待取指令操作完成后再响应EU的总线请求。

2. 8086CPU与传统的计算机相比在执行指令方面有什么不同这样的设计思想有什么优点【解】8086 CPU与传统的计算机相比增加了指令队列缓冲器，从而实现了执行部件（EU）与总线接口(BIU)部件的并行工作，因而提高了8086系统的效率。

3. 8086 CPU 中有哪些寄存器，各有什么用途【解】8086共有8个16位的内部寄存器，分为两组：①通用数据寄存器。

四个通用数据寄存器AX、BX、CX、DX均可用作16位寄存器也可用作8位寄存器。

用作8位寄存器时分别记为AH、AL、BH、BL、CH、CL、DH、DL。

AX（AH、AL）累加器。

有些指令约定以AX（或AL）为源或目的寄存器。

实际上大多数情况下，8086的所有通用寄存器均可充当累加器。

BX（BH、BL）基址寄存器。

微机原理第二章习题参考答案

微机原理第二章习题参考答案微机原理第二章作业参考答案：1．（2字节）a.指由8个二进制位组成的通用基本单元（6时钟周期）b.是cpu指令执行时间的刻度（10软件配置管理空间）c.cpu所要出访的存储单元数，与cpu地址总线条数有关（11实际地址）d.唯一能代表存储空间每个字节单元的地址，用5位16进制数表示（7总线周期）e.cpu执行访问存储器或i/o操作所花时间（12逻辑地址）f.由段基址和段偏转地址共同组成，均用4十一位16十进制则表示（4基本指令继续执行时间）g.指寄存器乘法指令继续执行所花掉时间（3指令）h.顺利完成操作方式的命令（1字长）i.指cpu在交换、加工、存放信息时信息位的基本长度（5指令执行时间）j.各条指令执行所花时间，不同指令值不一（8cache）k.为减轻cpu与主存储器间互换数据的速度瓶颈而建立的高速缓冲存储器（9虚拟存储器）l.cpu执行程序时看见的一个速度吻合内存却具有外存容量的假想存储器2．（1）mhz频率单位，可以用来表示cpu的主频1mhz＝1000000hz（2）ghz频率单位，可以用来表示cpu的主频1ghz＝1000000000hz（3）μs时间单位，可以用来表示基本指令执行时间1μs＝10s（4）mips每秒百万条指令，用来表示基本指令执行速度（5）kb用以则表示存储器容量、软件配置管理空间或者存储空间的一种单位1kb＝2bytes（6）mb用以则表示存储器容量、软件配置管理空间或者存储空间的一种单位1mb＝2bytes（7）gb用以则表示存储器容量、软件配置管理空间或者存储空间的一种单位1gb＝2bytes（8）tb用以则表示存储器容量、软件配置管理空间或者存储空间的一种单位1tb＝2bytes3.eu的共同组成部件：（3）alu（7）状态标志寄存器（9）掌控单元（12）通用寄存器组与biu的共同组成部件：(1)地址部件au(2)段界检查器（4）20十一位地址产生器（5）20十一位物理地址加法器（6）指令队列（8）总线掌控逻辑（10）段寄存器组（11）指令指针4．标志sf（b符号标志）cf（d位次标志）af（h辅助位次标志）df（i方向标志）tf（a陷阱标志）of（c外溢标志）pf（f奇偶标志）if（g中断容许标志）zf（e零标志）类型sssccsscs为0时则表示的状态两个带符号数运算结果就是正数两个并无符号数经alu运算后并无位次或者借位产生两个数运算时，两个高4十一位运算并无位次或者借位产生数据串成操作方式的增量地址为自动递减正常调试两个带符号数运算后没产生外溢运算结果数据高8位中二进制存有奇数个1中断屏蔽数据运算时结果不为零403020?6107．首地址pa=62d87h末地址pa=62d87h＋28h(则表示40字节)－1h＝62daeh8.实际地址：99a40h9．实际地址：3ba00h10填写下列个状态下的有效信号状态总线操作类型t1t2t3t4最小模式下总线存储器读操作最小模式下总线存储器写操作11.特点方式最小模式最大模式12．00130h:00131h:00135h:00136h:13.0dah31h7fh5ehmn/mx引脚高电平低电平处理器个数12个以上总线控制信号的产生8086828834h00230h:2dh00231h:0abh00232h:00233h:67h14.55h00330h:20h00331h:00332h:45h00333h:20h00334h:53h00335h:20h00336h:54h00337h:20h00338h:43h15．(1)ds:11a7es:11a7ss:21becs:31b8ds,es段顶:11a70hss段顶上:21be0hss段底:22ca8hcs段顶上:31b80hds,es段底:21a6fhcs段底:41b7fh(2)of=0df=0if=1sf=0zf=0zf=0pf=0cf=016.5ch20a28h:00h20a29h:7ah20a2ah:20a2bh:20a2ch:20a2dh:20a2eh:20a2fh:20a30h:20a31h:53h42h0ffh12h00h5bh0ah入栈完毕时，（ss）＝20a0h（ip）＝0028h17．8086系统中：（1）8284a时钟产生器的作用是：为8086cpu提供时钟，产生cpu所需的系统时钟信号（2）8282/8283地址锁存器的作用是：锁存8086地址总线中的信息（3）8286/8287总线收发器的作用是：传送8086数据总线中的信息（4）8288总线控制器的促进作用就是：在最小工作模式下产生8086系统所需的掌控信号18．8086寻址i/o端口时，使用16条地址线，可寻址32k个字端口,或64k个字节端口。

微机原理作业参考答案(1,2,3章)

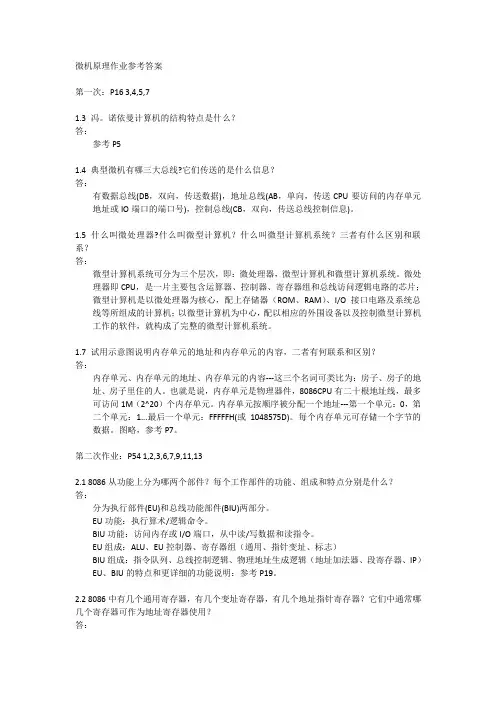

微机原理作业参考答案第一次：P16 3,4,5,71.3 冯。

诺依曼计算机的结构特点是什么？答：参考P51.4 典型微机有哪三大总线?它们传送的是什么信息？答：有数据总线(DB，双向，传送数据)，地址总线(AB，单向，传送CPU要访问的内存单元地址或IO端口的端口号)，控制总线(CB，双向，传送总线控制信息)。

1.5 什么叫微处理器?什么叫微型计算机？什么叫微型计算机系统？三者有什么区别和联系？答：微型计算机系统可分为三个层次，即：微处理器，微型计算机和微型计算机系统。

微处理器即CPU，是一片主要包含运算器、控制器、寄存器组和总线访问逻辑电路的芯片；微型计算机是以微处理器为核心，配上存储器（ROM、RAM）、I/O接口电路及系统总线等所组成的计算机；以微型计算机为中心，配以相应的外围设备以及控制微型计算机工作的软件，就构成了完整的微型计算机系统。

1.7 试用示意图说明内存单元的地址和内存单元的内容，二者有何联系和区别？答：内存单元、内存单元的地址、内存单元的内容---这三个名词可类比为：房子、房子的地址、房子里住的人。

也就是说，内存单元是物理器件，8086CPU有二十根地址线，最多可访问1M（2^20）个内存单元。

内存单元按顺序被分配一个地址---第一个单元：0，第二个单元：1...最后一个单元：FFFFFH(或1048575D)。

每个内存单元可存储一个字节的数据。

图略，参考P7。

第二次作业：P54 1,2,3,6,7,9,11,132.1 8086从功能上分为哪两个部件？每个工作部件的功能、组成和特点分别是什么？答：分为执行部件(EU)和总线功能部件(BIU)两部分。

EU功能：执行算术/逻辑命令。

BIU功能：访问内存或I/O端口，从中读/写数据和读指令。

EU组成：ALU、EU控制器、寄存器组（通用、指针变址、标志）BIU组成：指令队列、总线控制逻辑、物理地址生成逻辑（地址加法器、段寄存器、IP）EU、BIU的特点和更详细的功能说明：参考P19。

微机原理课后题答案第二章

微机原理课后题答案第二章第二章1. 8086CPU 内部由哪两部分组成？它们的主要功能是什么？答：8086CPU 内部由执行单元EU 和总线接口单元BIU 组成。

主要功能为：执行单元EU 负责执行指令。

它由算术逻辑单元(ALU)、通用寄存器组、16 位标志寄存器(FLAGS)、EU 控制电路等组成。

EU 在工作时直接从指令流队列中取指令代码，对其译码后产生完成指令所需要的控制信息。

数据在ALU 中进行运算，运算结果的特征保留在标志寄存器FLAGS 中。

总线接口单元BIU 负责CPU 与存储器和I／O 接口之间的信息传送。

它由段寄存器、指令指针寄存器、指令队列、地址加法器以及总线控制逻辑组成。

2. 8086CPU 中有哪些寄存器？各有什么用途？答：8086CPU 内部包含4 组16 位寄存器，分别是通用寄存器组、指针和变址寄存器、段寄存器、指令指针和标志位寄存器。

（1）通用寄存器组包含4 个16 位通用寄存器AX、BX、CX、DX，用以存放普通数据或地址，也有其特殊用途。

如AX（AL）用于输入输出指令、乘除法指令，BX 在间接寻址中作基址寄存器，CX 在串操作和循环指令中作计数器，DX 用于乘除法指令等。

（2）指针和变址寄存器BP、SP、SI 和DI，在间接寻址中用于存放基址和偏移地址。

（3）段寄存器CS、DS、SS、ES 存放代码段、数据段、堆栈段和附加段的段地址。

（4）指令指针寄存器IP 用来存放将要执行的下一条指令在现行代码段中的偏移地址。

（5）标志寄存器Flags 用来存放运算结果的特征。

3. 8086CPU 和8088CPU 的主要区别是什么？答：8088CPU 的内部结构及外部引脚功能与8086CPU 大部分相同，二者的主要不同之处如下：（1）8088 指令队列长度是4 个字节，8086 是6 个字节。

（2）8088 的BIU 内数据总线宽度是8 位，而EU 内数据总线宽度是16 位，这样对16 位数的存储器读/写操作需要两个读/写周期才能完成。

《微机原理与接口技术》中南大学出版社第2章作业参考答案

第2章作业参考答案2.1答：BIU的功能：同外部总线连接，为EU和内存（及外接口）之间提供信息；EU的功能：从BIU的指令队列中获得指令，然后执行该指令，完成指令所规定的操作。

协同工作：EU执行的是BIU在前一时刻取出的指令，与此同时，BIU又取出EU在下一时刻要执行的指令。

2.2答：共有14个寄存器。

其中执行部件有8个16位寄存器AX、BX、CX、DX、SP、BP、DI、SI和一个标志寄存器，AX、BX、CX、 DX一般作为通用数据寄存器，SP为堆栈指针存器，BP、DI、SI在间接寻址时作为地址寄存器或变址寄存器，标志寄存器标志运算结果状态（6个）和中断等3个控制。

总线接口部件设有段寄存器CS、DS、SS、ES和指令指针寄存器IP。

段寄存器存放段地址，与偏移地址共同形成存储器的物理地址。

IP的内容为下一条将要执行指令的偏移地址，与CS共同形成下一条指令的物理地址。

2.4解（1）：1234H+62A0H=74D4H(0111 0100 1101 0100)故：OF=0;SF=0;ZF=0;AF=0;PF=1;CF=0(2) 4321H+62A0H=A5C1H(1010 0101 1100 0001)故：OF=1;SF=1;ZF=0;AF=0;PF=0;CF=0(3)CFA0H+62A0H=3240H(0011 0010 0100 0000)故：OF=0;SF=0;ZF=0;AF=0;PF=0;CF=1(4)9D60H+62A0H=0000H故：OF=0;SF=0;ZF=1;AF=0;PF=1;CF=12.5(1)1234H-4AE0H=C754H故：OF=0;SF=1;ZF=0;AF=0;PF=0;CF=1(2)5D90H-4AEOH=12B0H故：OF=0;SF=0;ZF=0;AF=0;PF=0;CF=0(3)9090H-4AE0H=45B0H故：OF=1;SF=0;ZF=0;AF=0;PF=0;CF=0(4)EA04H-4AE0H=9F24H故：OF=0;SF=1;ZF=0;AF=0;PF=1;CF=02.6答：因为8086寄存器是16位的，只能寻址64KB，而地址线为20位，可对1MB 单元的寻址。

(完整word版)微机原理与接口技术第二章作业

(完整word版)微机原理与接口技术第二章作业微机原理与接口技术第二章习题2。

8086标志寄存器包含哪些标志位?试说明各标志位的作用.答：共有9种标志位，分为状态标志和控制标志两大类。

状态标志：(1）CF—进位标志,当算术运算结果使最高位产生进位或借位时,CF=1,否则CF=0;(2)PF—奇偶校验标志。

当运算结果中的低8位数含有偶数个1,则PF=1否则PF=0；（3)AF—辅助进位标志。

当运算结果的低4位向高4位有进位或者借位时，AF=1否则AF=0.用于BCD码运算中的十进制调整指令；(4)ZF—零标志，表示运算结果是否为零，若为零则ZF=1，若结果不为0，则AF=0；（5）SF—符号标志。

表示运算结果最高位的状态。

SF=1表示结果为负数，SF=0表示运算结果为正数。

（6）OF—溢出标志.表示运算结果是否超出了机器所能表示的范围，若OF=1,则结果产生溢出否则=0，它只对判断带符号数的运算结果有意义。

控制标志：（1)TF—单步标志,用于调试程序，以便找到错误或故障；(2)IF—中断允许标志，IF控制INTR输入引脚的操作；（3）DF—方向标志，在串操作时决定操作数的地址是按递增方式修改还是按递减方式修改. 5。

逻辑地址与物理地址有什么区别？如何将逻辑地址转换为物理地址？答：（1)物理地址是访问存储器的实际地址,一个存储单元对应唯一的一个物理地址。

逻辑地址是对应逻辑段内的一种地址表示形式,它由段基址和段内偏移地址两部分组成，通常表示为段基址：偏移地址。

在程序设计中,段基值由相应的段寄存器提供，偏移地址由指令中的寻址方式提供。

（2）物理地址=段基址＊10H+偏移地址。

6.写出下列逻辑地址的段基址、偏移地址和物理地址。

(1）2314H：0035H （2）1FD0H：000AH答：（1）段基址：2314H；偏移地址：0035H;物理地址：23175H。

(2）段基址：1FD0H;偏移地址：000AH；物理地址:1FD0AH.9.设一个16字的数据区,它的起始地址为70A0H：DDF6H（段基址：偏移地址），求这个数据区的首字单元和末字单元的物理地址。

第二章8086习题答案

微机原理第二章习题与分析解答1．单项选择题（1）8086工作最大方式时应将引脚MN/MX接（）A．负电源 B.正电源 C.地 D.浮空分析：8086规定工作在最小方式下MN/MX接+5V，工作在最大方式下MN/MX 接地。

答案：C（2）8086能寻址内存储器的最大地址范围为（）A．64KB B.1MB C.16MB D.16KB分析：8086有A0~A1920条地址总线，220=1MB。

答案：B（3）在总线周期，8086CPU与外设需交换（）A．地址信息 B.数据信息 C.控制信息 D.A、B、C分析在总线周期，CPU必须发出地址信息的控制信息以后，才能实现与外设进行交换数据。

答案：D（4）8086用哪种引脚信号来确定是访问内存还是访问外设（）A．RD B.WR C.M/IO D.INTA分析：引脚信号M/IO是Memory or Input Output的缩写，当M/IO=0时，用以访问外设；当M/IO=1，用以访问外设。

答案：C（5）在8086指令系统中，下列哪种寻址方式不能表示存储器操作数（）A．基址变址寻址B.寄存器寻址C.直接寻址D.寄存器间接寻址分析：8086指令系统共有七种寻址方式，只有立即寻址方式和寄存器寻址方式不是表示存储器操作数的。

答案：B（6）当CPU时钟频率为5MHz，则其总线周期（）A．0．8 s B.500ns C.200ns D.200μs分析：时钟周期T=1/ƒ=200ns,而一个总路线周期通常由4个T状态组成，有4╳T=4╳200ns=0.8μs.答案：A（7）8086工作在最大方式下，总路线控制器使用芯片（）A．8282 B.8286 C.8284 D.8288分析：在最大方式下，系统中主要控制信号是由总路线控制器产生，而只有芯片8288才有这方面的功能。

答案：D（8）取指令物理地址=（）A．（DS）╳10H+偏移地址 B.（ES）╳10H+偏移地址C．（SS）╳10H+（SP） D.（CS）╳10H+（IP）分析：每当8086CPU取指令时，总是根据CS：IP的所指的存贮单元去取指令。

微机原理及应用第2章习题及答案

CH02 8086／8088指令系统习题与思考题1．假定DS=2000H，ES=2100H，SS=1500H，SI=00A0H，BX=0100H，BP=0010H，数据变量V AL的偏移地址为0050H，请指出下列指令源操作数是什么寻址方式？源操作数在哪里？如在存储器中请写出其物理地址是多少？（1）MOV AX，0ABH （2）MOV AX，[100H]（3）MOV AX，V AL （4）MOV BX，[SI]（5）MOV AL，V AL[BX] （6）MOV CL，[BX][SI]（7）MOV V AL[SI]，BX （8）MOV [BP][SI]，100解答：（1）MOV AX，0ABH寻址方式：立即寻址；源操作数在数据线上；物理地址：无（2）MOV AX，[100H]寻址方式：直接寻址；源操作数在存储器中；物理地址：DS＊16+100H＝2000H*16+100H＝20100H（3）MOV AX，V AL寻址方式：直接寻址；源操作数在存储器中；物理地址：DS＊16+V AL＝2000H*16+0050H＝20050H（4）MOV BX，[SI]寻址方式：寄存器间接寻址；源操作数在存储器中；物理地址：DS＊16+SI＝2000H*16+00A0H＝200A0H（5）MOV AL，V AL[BX]寻址方式：变址寻址；源操作数在存储器中；物理地址：DS＊16+V AL+BX＝2000H*16+0050H+0100＝20150H（6）MOV CL，[BX][SI]寻址方式：基址加变址寻址；源操作数在存储器中；物理地址：DS＊16+BX+SI＝2000H*16+0100H+00A0H＝201A0H（7）MOV V AL[SI]，BX寻址方式：寄存器寻址；源操作数在寄存器中；物理地址：无（8）MOV [BP][SI]，100寻址方式：立即寻址；源操作数在；物理地址：无2．设有关寄存器及存储单元的内容如下：DS=2000H，BX=0100H，AX=1200H，SI=0002H，[20100H]=12H，[20101H]=34H，[20102H]=56H，[20103]=78H，[21200]=2AH，[21201H]=4CH，[21202H]=0B7H，[21203H]=65H。

微机原理第二章练习题及解

微机原理第二章练习题及解一：单项选择题●8086CPU复位后, 下列寄存器的值为（ C ）。

A：CS = 0000H、IP = 0000H B：CS = 0000H、IP = FFFFHC：CS = FFFFH、IP = 0000H D：CS = FFFFH、IP = FFFFH●8086CPU复位后, 下列寄存器的值为（ C ）。

A：CS：IP = 0000H：0000H B：CS：IP = 0000H：FFFFHC：CS：IP = FFFFH：0000H D：CS：IP = FFFFH：FFFFH●当RESET信号为高电平时，寄存器初值为FFFFH的是（ A ）。

A：CS B：ES C：IP D：BP●地址锁存发生在指令周期的（ A ）时刻。

A：T1 B：T2 C：T3 D：T4●8086CPU读数据操作在总线周期的（ D ）时刻。

A：T1 B：T1，T2 C：T2，T3 D：T3，T4●8086CPU写数据操作在总线周期的（ D ）时刻。

A：T1 B：T2 C：T2，T3 D：T2，T3，T4●8086与外设进行数据交换时，常会在（ C ）后进入等待周期。

A：T1 B：T2 C：T3 D：T4●计算机中数据总线驱动器采用的基本逻辑单元是（ C ）。

A：反相器B：触发器C：三态门D：译码器●计算机中地址锁存器采用的基本逻辑单元是（ B ）。

A：反相器B：触发器C：三态门D：译码器●计算机中地址锁存器的输出信号状态是（ B ）。

A：单向双态B：单向三态C：双向双态D：双向三态●8086CPU从功能结构上看，是由（ D ）组成A：控制器和运算器B：控制器,运算器和寄存器C：控制器和20位物理地址加法器D：执行单元和总线接口单元●执行指令IRET后弹出堆栈的寄存器先后顺序为（ D ）。

A：CS、IP、F B：IP、CS、F C：F、CS、IP D：F、IP、CS●下列逻辑地址中对应不同的物理地址的是（ C ）。

(完整word版)第二章8086习题答案

微机原理第二章习题与分析解答1．单项选择题（1）8086工作最大方式时应将引脚MN/MX接（）A．负电源 B.正电源 C.地 D.浮空分析：8086规定工作在最小方式下MN/MX接+5V，工作在最大方式下MN/MX 接地。

答案：C（2）8086能寻址内存储器的最大地址范围为（）A．64KB B.1MB C.16MB D.16KB分析：8086有A0~A1920条地址总线，220=1MB。

答案：B（3）在总线周期，8086CPU与外设需交换（）A．地址信息 B.数据信息 C.控制信息 D.A、B、C分析在总线周期，CPU必须发出地址信息的控制信息以后，才能实现与外设进行交换数据。

答案：D（4）8086用哪种引脚信号来确定是访问内存还是访问外设（）A．RD B.WR C.M/IO D.INTA分析：引脚信号M/IO是Memory or Input Output的缩写，当M/IO=0时，用以访问外设；当M/IO=1，用以访问外设。

答案：C（5）在8086指令系统中，下列哪种寻址方式不能表示存储器操作数（）A．基址变址寻址B.寄存器寻址C.直接寻址D.寄存器间接寻址分析：8086指令系统共有七种寻址方式，只有立即寻址方式和寄存器寻址方式不是表示存储器操作数的。

答案：B（6）当CPU时钟频率为5MHz，则其总线周期（）A．0．8 s B.500ns C.200ns D.200μs分析：时钟周期T=1/ƒ=200ns,而一个总路线周期通常由4个T状态组成，有4╳T=4╳200ns=0.8μs.答案：A（7）8086工作在最大方式下，总路线控制器使用芯片（）A．8282 B.8286 C.8284 D.8288分析：在最大方式下，系统中主要控制信号是由总路线控制器产生，而只有芯片8288才有这方面的功能。

答案：D（8）取指令物理地址=（）A．（DS）╳10H+偏移地址 B.（ES）╳10H+偏移地址C．（SS）╳10H+（SP） D.（CS）╳10H+（IP）分析：每当8086CPU取指令时，总是根据CS：IP的所指的存贮单元去取指令。

微机原理第二章习题答案

2.3 习题解答1.选择题：答案：（1）E （2）A （3）D （4）C 2.填空题：答案：a)EU ，16，BIU ，BIU ，20 b)20，4，状态c)0FFFF0H ，ROM ，跳转d)2，512K ，奇地址，BHE e)64K ，16 f)逻辑地址g)空闲h)总线请求（输入）/总线请求允许（输出），GT /RQ 0，1GT /RQ 3.8086/8088 CPU 的地址总线有多少位？其寻址范围是多少？答：8086/8088 CPU 的地址总线共20位，最大可寻址1MB 空间。

4.什么是总线？一般微计算机中有哪些总线？答：总线是微机系统之间、系统各模块之间或模块内部以及芯片内部各部分之间用来传送信息的公共信息通路，是计算机传送信息的一组导线，它将各部件连接成一个整体。

总线有多种分类方法，按总线在微机中所处位置的不同（或按总线上信息传送范围的不同）来看，微机中包括片内总线、片间总线、系统内总线和系统外总线四级总线。

5.8086/8088 CPU 分为哪两个部分？各部分主要由什么组成？答：8086/8088 CPU 分为总线接口部件（BIU ）和执行部件(EU)两个部分。

其中：BIU 包括：4个16位的段地址寄存器(CS 、DS 、SS 、ES)；1个16位的指令指针寄存器IP ；1个20位的地址加法器；指令队列寄存器；内部寄存器；输入输出总线控制逻辑；EU 包括：4个16位的通用数据寄存器(AX 、BX 、CX 、DX)；4个16位的专用寄存器(BP 、SP 、SI 、DI)；1个16位的标志寄存器FR ；6.什么叫指令队列？8086/8088 CPU 中指令队列有什么作用？其长度分别是多少字节？答：指令队列是用来暂存指令的一组寄存器，按“先进先出”原则读写。

在8086/8088 CPU 中，只要指令队列未填满，BIU 就从外部存储器取指令并放入指令队列中；另一方面，只要指令队列中不空，EU 就可将指令队列中已有的指令取出执行，这样BIU 和EU 按并行方式重叠操作，大大提高了CPU 的利用率，也降低了CPU 对存储器、I/O 端口存取速度的要求。

微机原理第二章练习题

第二章1、Intel 8086微处理器是（ B ）位处理器A.8B.16C.32D.462、设DS=2000H，DI=1000H，指令“MOV AX，[DI+2000H]”源操作数有效地址和物理地址分别为（ C ）A.1000H和21000HB.2000H和12000HC. 3000H和23000HD.4000H和14000H3、当8086CPU的BHE和A0都为0时，CPU正在进行的读写操作为（）A.从偶地址读写一个字节B.从偶地址读写一个字C.从奇地址读写一个字节D.从奇地址读写一个字4、在总线周期的四个T状态中，ALE信号的有效周期是（）A.T1B.T2C.T3D.T45、标志寄存器中的ZF、CF和SF分别是（）A.符号标志、进位标志和奇偶标志B.零标志、进位标志和符号标志C.溢出标志、符号标志和零标志D.符号标志、零标志和溢出标志6、8086/8088系统工作于最大模式，可以（）A. 构成多处理器系统B.扩大输入输出空间C. 扩展存储容量D.提高CPU主频7、CPU中的ALU主要完成( )。

A.各种时序信号的生成B.中断管理C.指令地址指针的变换D.算术、逻辑运算及移位操作8、8086CPU的最大工作模式和最小工作模式的区别是（）A.能否构成一个独立的微机系统B.能否和输入输出设备交换数据C.能否构成一个多处理器系统D.能否进行复杂的浮点数运算9、8086/8088 CPU 的内部结构由（）组成A.ALU、EU和指令队列B.ALU、BLU和地址加法器C.通用寄存器组和运算器D.执行部件和总线接口部件10、8086/8088的第25脚ALE是（）A.最小模式下地址锁存允许信号输出端B.高8位数据总线允许输出端C.最小模式下数据允许信号输出端D.最小模式下的中断响应信号输出端11、标志寄存器的SF、CF和PF分别是（）A.符号标志、进位标志和奇偶标志B.零标志、进位标志和符号标志C.溢出标志、符号标志和零标志D.符号标志、零标志和溢出标志12、下列表述中，（）是错误的A.8086和8088 CPU 的结构完全相同，只是运行速度不同。

第2-6章微机原理习题参考答案

第二章：PL/0编译程序问答第1题PL/0语言允许过程嵌套定义和递归调用，试问它的编译程序如何解决运行时的存储管理。

答: PL/0语言允许过程嵌套定义和递归调用，它的编译程序在运行时采用了栈式动态存储管理。

（数组CODE存放的只读目标程序，它在运行时不改变。

）运行时的数据区S是由解释程序定义的一维整型数组，解释执行时对数据空间S的管理遵循后进先出规则，当每个过程(包括主程序)被调用时，才分配数据空间，退出过程时，则所分配的数据空间被释放。

应用动态链和静态链的方式分别解决递归调用和非局部变量的引用问题。

问答第2题若PL/0编译程序运行时的存储分配策略采用栈式动态分配，并用动态链和静态链的方式分别解决递归调用和非局部变量的引用问题，试写出下列程序执行到赋值语句b∶=10时运行栈的布局示意图。

var x,y; procedure p; var a; procedure q; var b; begin (q) b∶=10; end (q); procedure s; var c,d; procedure r; var e,f; begin (r) call q; end (r); begin (s) call r; end (s); begin (p) call s; end (p); begin (main) call p; end (main). 答：程序执行到赋值语句b∶=10时运行栈的布局示意图为：问答第3题写出题2中当程序编译到r的过程体时的名字表table的内容。

答题2中当程序编译到r的过程体时的名字表table的内容为：注意：q和s是并列的过程，所以q定义的变量b被覆盖。

问答第4题指出栈顶指针T，最新活动记录基地址指针B，动态链指针DL，静态链指针SL与返回地址RA的用途。

答：栈顶指针T，最新活动记录基地址指针B，动态链指针DL，静态链指针SL与返回地址RA的用途说明如下：T：栈顶寄存器T指出了当前栈中最新分配的单元(T也是数组S的下标)。
