X波段介质振荡器的设计
振荡器的原理和设计方法
振荡器的原理和设计方法分析和设计振荡器有两种常用的理论：正反馈理论和负阻振荡理论。
正反馈理论是将振荡器从电路上分为基本放大器和反馈网络两部分，从工作过程上分为起振到平衡两个阶段。
在微波频段由于各种分布参数和寄生效应的影响，将振荡器严格的分为具体的两部分较为困难，用负阻振荡理论可以很好的解释振荡机理，一般将器件看成一个单端口网络，主要考察端口阻抗而不管网络内部划分成几个部分。
在正反馈理论中，将振荡器在结构上划分为一个放大器和反馈网络两部分，如图2.3-1所示，则该振荡器的闭环传递函数G A可以表示为式2.3-1。
而振荡器有输出无输入，则Vin =0，Vout>0，所以式2.3-1分母为0，即G m(ω)=H A(ω) H F(ω)＝1，设H F(ω)＝H(ω)+j H(ω),放大器为实数增益，则有式2.3-2。
式2.3-2只适用于稳态情况，而在振荡器初始状态，必须有G m(ω)>1,即环路增益必须大于1才能使传递电压逐步增加，但这种增加不是无限制的进行下去，而是最终稳定在频率和功率保持不变的状态，这时满足振荡器的幅度条件和相位条件，即G m(ω)＝1，φm(ω)＝2nπ，(n=0,1,2….)，振荡器最终工作在大信号状态。
振荡器的反馈回路包括振荡器的幅度条件和相位条件，即在某一频率点上将最终满足G m(ω)=H A(ω) H F(ω)＝1，而在其它频率点上任何一个条件不能满足都不能起振。
除此之外，振荡器还必须满足稳定条件。
在振荡器由起振逐步过渡到平衡状态时，如果收到细微的噪声干扰，平衡状态将被破坏，振荡器的工作状态将有两种变化趋势，一个是经放大和反馈的作用，振荡器的工作平衡点远离原来的平衡点，在新的位置达到平衡，而且在干扰消失后不能回到原平衡点。
第二种变化趋势是在受到干扰后，振荡器能在原平衡点附近建立新的平衡，而干扰消失后振荡器能迅速恢复到原来的状态，第二种即是需要的稳定状态。
根据反馈网络的不同，又分为Colpitts 型、Hartley 型和Clapp 型。
微波介质振荡器抗振结构的模态分析及其设计
微波介质振荡器抗振结构的模态分析及其设计微波介质振荡器是一种主要用于射频信号发生器的重要组成部分，其主要功能是根据电荷积累和放电过程在谐振腔中产生一种稳定的射频信号。
而振荡器的抗振结构是为了减少外部环境振动对振荡器工作的影响而设计的。
本文主要介绍了微波介质振荡器抗振结构的模态分析及其设计原则。
微波介质振荡器抗振结构的模态分析是为了确定振荡器在不同振动频率下的固有频率，从而找到可能引起共振的频率点。
模态分析可以通过有限元方法进行，首先需要建立振荡器的有限元模型，并进行网格划分和边界条件的设置。
然后使用相应的求解器进行模态分析，得到振荡器的固有频率。
通过比较固有频率与外部环境频率的差值，可以得出振动共振的可能点。
在设计微波介质振荡器抗振结构时，有以下几个原则需要考虑：1. 刚性支撑：振荡器的抗振结构应该具有足够的刚性，能够抵抗外部振动对振荡器的影响。
可以采用钢板、铝合金等刚性材料来设计抗振支撑结构。
2. 减振机构：为了进一步减少振荡器受到的外部振动，可以在抗振结构中添加减振机构。
常用的减振机构包括弹簧、减震胶垫等，能够减少外部振动对振荡器的传递。
3. 布局优化：在振荡器的布局设计中，应尽量避免共振现象发生。
可以将振荡器的重要组件分散布置，减少共振可能性。
4. 隔离设计：振荡器的抗振结构还可以采用隔离设计，将振荡器与外部振动源之间隔离开来，减少振动的传递。
常用的隔离方式包括弹性隔离、空气隔离等。
根据模态分析的结果和设计原则，可以进行抗振结构的具体设计。
设计包括材料选择、结构形式、结构参数等要素。
在设计过程中，需要综合考虑刚性、减振效果、布局等因素，以实现对外部环境振动的有效抑制。
微波介质振荡器的抗振结构模态分析及其设计是为了减少外部环境振动对振荡器工作的影响。
通过模态分析确定可能共振发生的频率点，并遵循刚性支撑、减振机构、布局优化和隔离设计等原则进行抗振结构的设计，最终实现对外部振动的有效抑制。
X波段介质振荡器的设计与仿真
X波段介质振荡器的设计与仿真于春蕾【摘要】主要介绍了介质振荡器的设计理论,以及使用Agilent公司的ADS仿真软件进行X波段介质振荡器的设计和仿真.在设计过程中使用NEC公司的MESFET 管NE71084作为振荡器的有源器件,利用介质谐振器实现了输出信号的稳频与反馈.给出仿真结果和输出信号相位噪声与功率的实际测试结果.测试结果表明,该方法可以有效地指导介质振荡器的设计过程,提高设计效率.【期刊名称】《现代电子技术》【年(卷),期】2010(000)013【总页数】4页(P27-30)【关键词】介质振荡器;相位噪声;ADS;X波段【作者】于春蕾【作者单位】中航雷达与电子设备研究院,江苏无锡,214063【正文语种】中文【中图分类】TN9110 引言振荡器是雷达、通信等现代电子设备的重要组成部分，通过在特定的载波频率点建立稳定的振荡可以为调制和混频等信号处理过程提供必要的条件，振荡器的指标尤其是相位噪声的优劣将直接影响到系统整体性能的高低[1-2]。
20世纪30年代，美国斯坦福大学的R.D.Richtmyer从理论上证明了介质谐振器的可行性，但限于工艺和技术水平直到60,70年代才开发出合适的材料用于介质谐振器的设计和生产。
由介质振荡器由于温度稳定性好，工作于高频率时可以提供优良的频谱特性和相位噪声特性，已在厘米波、毫米波的领域得到了广泛应用[3-6]。
本文主要借助于Agilent公司的ADS仿真软件(Advanced Design System,ADS)对一个工作于X波段的介质振荡器进行了原理设计、仿真评估和实际测试，着重介绍了如何利用仿真软件实现对所设计产品的性能评估。
1 介质振荡器原理介质振荡器在工作原理上与通常的振荡器没有本质区别。
振荡器都是使用有源电路提供能量，利用反馈等手段使得有源电路发生自激振荡，再通过外接的谐振电路实现选频、稳频功能，并将得到的最终信号通过输出网络送往后级电路。
介质振荡器在具体实现上利用了介质谐振器同时实现了信号反馈和输出信号选频、稳频的功能。
X波段反馈式介质振荡器
櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶櫶
1
介质谐振器介绍
Sθ （ fm ） =
fc FkT （1+ ） P s， f av m
（ 4）
介质谐振器由低损耗、高介电常数介质混合而 成，在微波集成电路中常常与微带线进行耦合 ，其 最常用的工作主模为 TE01δ 。 当介质谐振器靠近微 带线时，受到微带线产生的电磁场的激励 ，由于介 质谐振器封闭且介质谐振器的介电常数远大于空气 的介电常数，电磁波在介质谐振器内部来回反射， 因而能量在介质材料内部和周边密集 ，当电磁波的 波长为某一波模的整数倍半波长时就产生谐振 ，构 ［1 ］ 成谐振器件 。 介质谐振器与微带线的耦合可用 电磁感应原理加以分析，由于微带线产生的电场主 要分布在它的下方， 且与 TE01δ 模式的 电 场 正 交， 所以电场之间的耦合很小； 而 TE01δ 模式的磁场与 微带线中电流激励出的磁场有相同的分布空间 ，它 们相互作用产生互感，微带线中的信号得以耦合到 介质谐振器，形成谐振时便可实现选频滤波功能。 除与微带线耦合之外， 介质谐振器也常与截止波 导、变容管电路之间进行耦合，介质谐振器之间也 可直接耦合，进而构成其他微波电路，如介质谐振 ［2 ］ 器滤波器、多工器、鉴频器、振荡器等 。
Semiconductor Technology Vol. 36 No. 10
0
引言
微波频率源作为现代无线通信系统中的重要部 件之一，对系统的性能有极大的影响。微波介质振 荡频率源采用体积小、重量轻、Q 值高、 价格便宜 的介质谐振器 （ DR） 作为谐振单元，拥有小型化、 低相位噪声、高稳定性和低成本等优势，得到了广 泛的应用，因此对微波介质振荡器的研究也成为当
X波段隔离结构DRO的设计
X波段隔离结构DRO的设计作者：刘川来源：《价值工程》2011年第14期The Design of X Band DRO with Separated ConstructionLiu Chuan（State Grid，Research Institute of Information Technology & Communication Sgepri，Nanjing 210000，China）摘要：采用ADS和HFSS软件设计了一种X波段隔离结构的介质振荡器（DRO），通过电路仿真得到该电路振荡在8.75GHz，输出功率为9.5dBm，相位噪声为-115.4dBc/Hz@10kHz,-138.3dBc/Hz@100kHz,-167.3dBc/Hz@1MHz。
隔离结构加强了仿真对实物调试的指导意义，降低了调试的难度，并为DRO腔体的小型化提供了一种新思路。
Abstract： The software ADS and HFSS are applied to design a kind of X Band Dielectric Resonator Oscillator (DRO). The simulation shows that the circuit oscillates on the frequency of8.75GHz, the output power of DRO is 9.5 dBm and the phase noise is -115.4dBc/Hz@10kHz,-138.3dBc/Hz@100kHz,-167.3dBc/Hz@1MHz. The isolated construction strengthens the real debugging guide from simulation, lowers the difficulty of debugging and provides a new idea of cavity miniaturization of DRO.关键字：隔离结构介质振荡器相位噪声谐波平衡Key words： isolated construction；Dielectric Resonator Oscillator(DRO)；phase noise；harmonic balance中图分类号：TP39 文献标识码：A文章编号：1006-4311（2011）14-0202-020引言微波频率源是通信、雷达等各种微波系统中的重要部件，在卫星通讯、电力系统自动化等领域也有良好的应用前景。
X波段DRO频综源的设计
－ＩＩ．
独创性声明
本人声明所呈交的学位论文是本人在导师指导下进行的研究工 作及取得的研究成果。据我所知，除了文中特别加以标注和致谢的地 方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含 为获得电子科技大学或其它教育机构的学位或证书而使用过的材料。 与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明 确的说明并表示谢意。

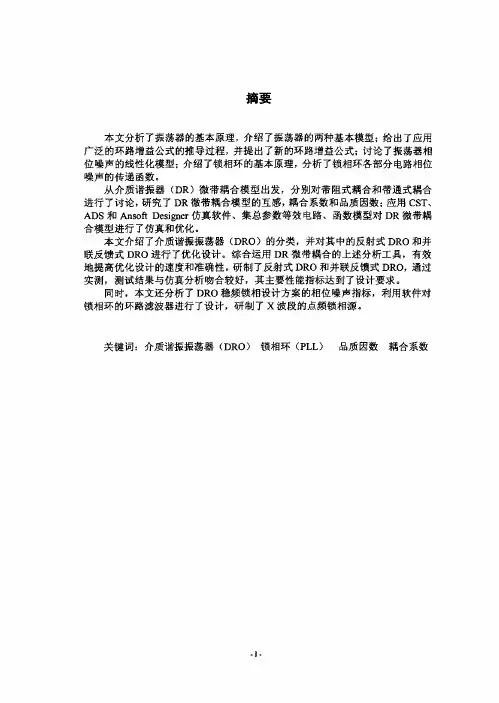

摘要
本文分析了振荡器的基本原理，介绍了振荡器的两种基本模型；给出了应用 广泛的环路增益公式的推导过程，并提出了新的环路增益公式：讨论了振荡器相 位噪声的线性化模型；介绍了锁相环的基本原理，分析了锁相环各部分电路相位 噪声的传递函数。
从介质谐振器（ＤＲ）微带耦合模型出发，分别对带阻式耦合和带通式耦合 进行了讨论，研究了ＤＲ微带耦合模型的互感，耦合系数和品质因数；应用ＣＳＴ、 ＡＤＳ和Ａｎｓｏｆｔ Ｄｅｓｉｇｎｅｒ仿真软件、集总参数等效电路、函数模型对ＤＲ微带耦 合模型进行了仿真和优化。
本文介绍了介质谐振振荡器（ＤＲＯ）的分类，并对其中的反射式ＤＲ０和并 联反馈式ＤＲＯ进行了优化设计。综合运用ＤＲ微带藕合的上述分析工具，有效 地提高优化设计的速度和准确性。研制了反射式ＤＲＯ和并联反馈式ＤＲＯ，通过 实测，测试结果与仿真分析吻合较好，其主要性能指标达到了设计要求。
同时，本文还分析了ＤＲＯ稳频锁相设计方案的相位噪声指标，利用软件对 锁相环的环路滤波器进行了设计，研制了ｘ波段的点频锁相源。
Ｔｈｃ ｃｏｕｐｌｉｎｇ ｍｏｄｅｌ ｏｆ ｔｈｅ ｄｉｅｌｅｃｔｒｉｃ ｒｅｓｏｎａｔｏｒ（ＤＲ）ａｎｄ ｍｉｃｒｏｓｔｒｉｐ ｈａｓ ｂｅｅｎ ａｎａｌｙｚｅｄ ｉｎ ｄｅｔａｉｌ，ａｎｄ ｔｈｅ ｂａｎｄ－ｐａｓｓｅｄ ｃｏｕｐｌｉｎｇ ｍｏｄｅｌ ａｎｄ ｔｈｅ ｂａｎｄ－ｓｔｏｐｐｅｄ
X波段取样锁相介质振荡器的设计
０引曹
本相 同 ，选用 带放 大功 能 的无源 三 阶滤波 器 三 阶无 源环 路滤 波器 是在 二 阶无源 滤波 器 的基 础上 加 了一节Ｒ 低通 滤波器 ，来 进一步 抑制杂 散 。 ｃ １４２ 确定 运算 放大 器 。环路 的运算 放 大器采 用 了ＡＩ ．． Ｄ 公司 的０ １４ Ｐ８ ， 这种 放大 器极 小 的抖动 电压 ，较 高 的带 宽增 益 ，快速 的转 换 时间 ，极低 的 噪声 ，单 电源供 电 以及 极其 稳定 的和耐 压强特 性成 为选用 它 的理 由。 Ｉ５ 电路设 计应 注意 的问题 及 改进措 施 。结合 上面 的所 述 ，电路 的每 ．
１ ｘ波段 取样镶 相介质 曩蔫暑 的设 计
１１ 取样 锁 相振 荡 器 的 电路 组 成 。模 块 选用 来 自恒温 晶振 （ｃｏ ． ｏ ｘ） ＩＯＨ 作参考 信号 ，经过 放大器 放大 以后进 入取 样鉴相 器 ，与来 自ＤＶ ０ Ｏ Ｍｚ Ｒ ｃ 的 １．Ｇ ｚ 号 进行鉴 相 。鉴 相输 出经 过环 路滤 波器 后 去控 制ＤＶ Ｏ ０ ６Ｈ信 ＲＣ ，实 现环
多 点接地 。在 高频 电路 的 设计 中 ，应该 采用 多 点接地 的方 法 。所 谓多 点接 地是 指 电子设 备 中各接 地 点都 直接 接到 距它 最近 的接 地面 上 ， 以使接地 的 引线 最 短 。这 样 使得接 地 线上 可能 出现 的高 频驻 波现 象显 著减 少 。实现 多
腔体 的设计 。所 有的 这些工 作借助 于计 算机ＣＤ Ａ 软件Ｐ ＯＥ９ 和Ｃ Ｘ２０ 能 ＲＴ Ｌ９ ＡＡ ０７ 够很 好 的进行 。但 是在 设 到
最优 化 并不意 味着 由此 所 得到 的系 统输 出信 号 的指标 就 能达 到要 求。 具体 而言 ，需要 从 以下几个 方面 着手 ： １ ）加 强总 电源 与各 个 模块 间及 其 各 自内部共 用 电源 的滤 波与 去耦 。 在一 个 电子系 统 中 ，通 常 多个元 器 件共 用一 个 电源 。而 电源线 给 交流信 号 提 供 了一 个 通路 ，使 得 交流 信 号 通过 电源 线在 器 件 之 间传 输 ，形成 了干 扰 。所 以必 须在 各 个 元 器件 之 间 的 电源 线 上加 入 滤 波 部 分 ，滤 掉交 流 干 扰 ，称为 去耦 。实际应 用 中通常采 用 Ⅱ型网络 的去 耦 电路 。采 用０２ 和 ．２ Ｆ ｐ
一种低相噪x波段振荡器设计
• 132•SiGe HBT 晶体管具有优异的高频噪声特性，根据负阻振荡理论并且采用单电源供电方式设计了一款X 波段振荡器。
利用微波有源器件的小信号S 参数模型进行仿真设计。
测试表明，振荡器的中心频率为8.38GHz,输出功率为6dBm ，偏离振荡频率100kHz 和1MHz 处的相位噪声分别为-112dBc/Hz 和-126.7dBc/Hz ，可以满足实际应用。
整体电路结构简单，易于加工制作。
射频振荡器是微波雷达系统中的重要器件，其性能的好坏直接影响到雷达的工作特性。
近年来随着微波技术的日益成熟，振荡器已经大范围的应用于电信系统和雷达系统。
随着现代电信系统和现代雷达系统的发展，需要在特定的载波频率点建立稳定的谐波振荡器以便为调制和混频创造必要的条件。
射频振荡器设计时使用到了器件的非线性特性，低频率的线性电路设计理论已无法应用，另外由于振荡器处于高频率工作环境，元器件的寄生效应也特别明显，这些因素都给电路的设计带来了一定的困难。
当然，正是有了这些设计上的困难才吸引着人们孜孜不倦地探索，现如今射频振荡器的研究还是一个比较活跃的领域。
1 振荡器原理在实际射频通信系统中使用的主要有以下两种振荡器：一种是反馈型振荡器，即在振荡回落中形成负反馈结构来使电路产生振荡，进而形成振荡电路；另一种是依靠谐振电路中的负阻器件来形成的负阻振荡器，负阻振荡器的主要结构就是电路中的负阻器件，在电路通电时，利用负电阻效应与回路的损耗进行抵消来产生持续振荡。
一般使用反馈结构来形成的振荡器多用于较低频率电路中，而对于较高频率（即GHz 范围）的微波电路，要使产生稳定的反馈已比较困难，在这个时候负阻型振荡结构就普遍被用来进行分析和设计。
如图1所示，在串联的LC 网络加入负阻结构就形成了简单的振荡电路，其中负阻结构一般是在直流偏置电压下的有源器件组成。
图1 负阻特性实际应用中，小信号S 参数分析法一般是设计负阻振荡器常用的方法。
使用小信号S 参数分析法前，可以把振荡电路中的负阻有源器件简化成一个两边分别连接谐振网络和输出匹配网络的二端口网络结构，如图2所示。
介质振荡器的仿真设计
文章编号 ：０ ６ ９ ４ （ ０ １ ０ — ３ ３ ０ １０ — ３ ８ ２ １ ）９ ０ ７ — ４
计
算
机
仿
真
２１ 月 ０ 年９ １
介 质 振 荡器 的仿 真设 计
吕 波 吕立波 朱 四红 ， ，
（ ．军械 工 程学 院 ， 北 石 家 庄 市 ０ ０ ０ ；． 国人 民 解 放 军 ７ １４部 队 ， 西 扶 绥 县 ５２ ０ ） １ 河 ５０ ３ ２ 中 ５２ 广 ３ １０
（ ． ｒｎｎｅＥ ｇ ｅｒ ｇＣ ｌｇ ， ｈ ｉ ｈ ａｇＨ ｂｉ ５ ０ ３ Ｃ ｉａ １ Ｏｄ ａｃ ｎｉ ｅ ｎ ｏｅｅ Ｓ ｉａ ｕ ｎ ｅｅ ０ ００ ， ｈ ； ｎ ｉ ｌ ｊｚ ｎ
２ ｎ ５２ ｆ Ｌ ．Ｕ ｉ７ １４ｏ Ｐ Ａ，Ｆ ｓｉ ｕ ｇｉ ３ １０，ｈｎ ） ｔ ｕｕ ａ ｘ ５２ ０ Ｃ ｉａ Ｇｎ
提高介质振荡器设计的准确性和可控性。 关键词 ： 介质振荡器 ； 介质谐振器 ； 线性模型 ； 非线性模型 ； 计算机辅助设计
中 图分 类 号 ：Ｎ ５ Ｔ ７２ 文献 标 识 码 ： Ｂ
Ｓｉ ｕ ａ ｉｎ ｓｇ ｆＤＲＯ ｍ ｌ ｔｏ Ｄｅ ｉ ｎ ｏ
Ｌ Ｂｏ Ｖ ．Ｌ Ｌ ｌ ｏ Ｖ ｉ ＿ｂ ，ＺＨＵ ｉ ｏ ｇ Ｓ —ｈ ｎ
摘要 ： 研究优化设计介质振荡器 ， 针对介质振荡器设 计中存 在复杂的非 线性问题 ， 电路调试难度极大且成 功率不高 。为实现 介质振荡器的精确设计 ， 出采用仿真建模方法 ， 提 通过仿真对介质振荡 器的精确设计 进行优化 。首先对 晶体管非 线性模 型
的介质振荡器进行仿真 ， 在晶体管生产厂家只提供 ｓ 参数时 ， 了比较这 对晶体管小信 号线性模 型的介质振荡 器进行仿真 为 研究 ， 两种仿真结果吻合一致。 同时又与样机实测结果完全吻合 。因此 它们可 以相互补 充作为一种通 用的设计 方法 ， 以 可
微波介质振荡器抗振结构的模态分析及其设计
微波介质振荡器抗振结构的模态分析及其设计【摘要】本文主要研究了微波介质振荡器抗振结构的模态分析及设计。
在介绍了研究背景、研究意义和研究目的；在详细介绍了微波介质振荡器的工作原理、抗振结构设计、模态分析方法、抗振结构的模态分析以及优化设计；最后在结论部分讨论了设计方案的可行性、工程应用前景以及进一步研究方向。
通过本文的研究，可以为微波介质振荡器的抗振设计提供理论基础和实践指导，进一步提升微波器件的性能和稳定性，具有一定的应用前景和研究价值。
【关键词】微波介质振荡器、抗振结构、模态分析、设计、工作原理、优化设计、可行性、应用前景、研究方向1. 引言1.1 研究背景当前的微波介质振荡器抗振结构设计存在一些挑战，包括结构复杂性、振动模态的多样性等。
对抗振结构进行模态分析和优化设计成为了提高振荡器性能的有效途径。
通过分析振荡器的振动模态，可以找到振动频率较高的模态，进而设计合理的抗振结构来消除这些高频振动。
这对提高振荡器的抗振能力和频率稳定性具有重要意义。
在当前的研究背景下，对微波介质振荡器抗振结构的模态分析及设计进行深入探讨，有助于提高振荡器的性能指标，推动该领域的研究与发展。
1.2 研究意义通过合理设计抗振结构，可以有效减小振动对微波介质振荡器的影响，提高其稳定性和可靠性。
抗振结构设计的优化可以降低系统的能耗，延长设备的使用寿命，降低维护成本。
通过对抗振结构进行模态分析，可以更好地了解振荡器在不同工作状态下的振动特性，为优化设计提供依据。
研究微波介质振荡器抗振结构的模态分析及设计具有重要的实用意义和工程应用价值。
1.3 研究目的本研究的目的是通过对微波介质振荡器抗振结构进行模态分析和设计，探索如何提高微波介质振荡器的稳定性和工作效率。
具体包括以下几个方面的目标：1.研究微波介质振荡器的工作原理，深入理解其振荡模式和振荡频率的规律，为后续设计抗振结构打下基础。
2.设计符合微波介质振荡器工作要求的抗振结构，通过优化结构参数和材料选择，提高振荡器的抗振性能。
x频段介质谐振振荡器的设计
如 图 ２所 示 。
ｒ（ 皿ｊ ）
西
一
１４ｄ ｍ， 振 荡 器 的输 出功 率 是 一１ Ｂ 则 ７ Ｂ 假设 ０ｄ ｍ，
（ 电子科技大学 电子工程学 院 ， 成都 ６０ ５ ） １０４
摘
，
要： 介绍 一种 适合 ｘ频 段 并联反 馈 型介 质 谐振 振 荡 器的设 计 方 法及其 相 关理论 ， 用计 算机 仿 采
真技术 分析影 响振 荡 器相位噪 声 的一些 因素 ， 并设 计 了一 个 Ｘ 频段 的并联 反馈 型介质 谐 振振 荡 器 ，
一ｓｎ，Ｔ ｅ ＡＮＧ 一
Ｇ ＡＯ
（ ｌｃ ｏ ｉ Ｅ ｇｎｅ ｎ ｃ ｏｌ ｎｖｒｉ ｆ ｌｃ ｏｉ Ｓ ｉ ｃ ｎ Ｅｅｔ ｎｃ ｎ ｉｅｒ ｇＳｈ ｏ，Ｕ ｉ ｓｙｏ ｅｔ ｎｃ ｃｅ ｅａ ｄ ｒ ｉ ｅ ｔ Ｅ ｒ ｎ Ｔ ｃ ｎｌｇ ｆ ｈｎ ， ｈ ｎ ｄ １０ ６，ｈｎ ） ｅｈ ｏ ｙｏ ｉａ Ｃ ｅ ｇｕ６ ０ ３ Ｃ ｉａ ｏ Ｃ
合等效电路。它的有载 品质 因数 Ｑ 与无载 品质 因 数Ｑ 。的关 系 为
Ｑ 。＝Ｑ （ ｌ １＋墨 ＋ ） （） ２
１ 介质 谐 振 器
ｒ
式中 和 分别为介质与两微带线 的耦合系数 ， Ｇ Ｃ 分别为等效电导、 、、 等效电容和等效 电感 。
介质谐振器的品质因数 Ｑ 可表示为： 。 １ １＝
微波半导体技术 、 微波集成 电路（ Ｉ ） Ｍ Ｃ 以及 雷 达、 通信等技术 的发展 ， 迫使微波设备与系统中的微 波源向着小型化、 轻量化、 固态化和低成本化发展的 同时对 其提 出了更高 的性 能指标 要求 。介质 谐振 器 （ Ｒ 以其体 积 小 、 量轻 、 Ｄ ） 重 Ｑ值 高 、 构 简 单 、 格 结 价 便宜的突出优点在微波电路应用 中得到了广泛的重 视 。应 用于微 波振荡 器后 ， 不仅 从结 构上 大大改进 ， 更 重要 的是在 显著 地 降低 相 位 噪 声 的 同 时 ， 有 效 还 地改善了振荡器的频率温度稳定性。
X波段锁相DRO的研制
１ ／ ＋ｋ） ＋ｋ （ １
设计 。 本文利用反馈理 论设计 实现 了反馈型 Ｄ ０ 可 以广泛应 Ｒ，
用在通信和 电子对抗等领域 。
振 荡 频 率 与 介 质 谐 振 器 的 中心 频 率 极 为 接 近 。 选 择 谐 振 器 作
耦合回路是因为它具有很高 的 Ｑ值，公式 ３是振荡器 的输 出 相噪的 Ｌ ｅ ｏ ｅ ｓｎ模 型，从而可知 ，品质因数越高 ，振 荡器 的输
由于频率资源 的需求在逐渐 向高频段发 展 ，近年来研制 和应用 ｘ波段通 信机 已成为热 门，而 收发信机 的核心部件本
２ ，其中Ｑ 是谐振器
振 的性能指标直接影响通信质量 。 介质谐振器 （ Ｒ ） Ｄ ０ 体积小 、
性 能 高 ，可 以实 现 几 吉 赫 兹 到 几 十 赫 兹 的超 低 噪 、 稳 定 点 频
采用反馈型振 荡 ，机械调谐 范 围宽 ，输 出功率 大，频 率稳 定度 高 ，输 出相噪好 ，在偏 离主频 １ ＭＨｚ 处相噪可达一 ３ ｄ ｃＨｚ １ ０Ｂ ／ 。
【 键 词 】Ｘ 波段 ；振 荡 器 ；相 噪 ；反 馈 关 【 图 分 类 号 】ＴＮ７ 中 ５ 【 献 标 识 码 】Ａ 文 【 章 编 号 】１ ０ — １ １ ０ ８０ — ０ ６ ０ 文 ０ ８ １５ （ ０ ）６ ０２ — ２ ２
根据振 荡系统的平衡 条件可得 到振 荡器的稳定输 出 稿 日期 】２ ０ — ４ ０ 收 ０８ ０— ２
【 作者简介 】谢廷显 （ ９２ ） １８ 一 ，男，安徽 蒙城人 ，电子科技 大学电子 工程 学院电路 与 系统专业硕士 ，研 究方 向为射频与微
波 电路 系统 。
出相噪越好 。
（ ）设计 理论 一
基于LTCC技术的X波段压控振荡器的设计
X-band Voltage Controlled Oscillator Design Using LTCC Technology
Yang Shizhao, Jin Long, Jang Wanbing, Hu Jigang
(Research Institute of Electronic Science and Technology, University of Electronic Science and Technology of China Chengdu 610054)
0.引言
随着雷达技术和战术指标的不断提高及元器 件集成度的不断提高，对微波组件的体积、重量 电性能等提出了更高的要求，特别是机载、星载 通信系统中， 因其工作频率越来越高 （S、 X 波段） ， 对尺寸和性能的要求就更为苛刻。为了满足微波 电路设计的需要， 人们将数字多芯片组件 （MCM） [1] 中常用的 LTCC 技术引入并进行研究 ， 为实现微 波组件高密度、多功能、小型化提供了技术保证。 当前微波毫米波无线系统迅猛发展，作为系 统的“心脏” ，振荡器的设计必不可少。本文将 LTCC 技术和 VCO 的设计相结合，利用 LTCC 的 高 Q 特性在内部集成了一段带状开路线，其与变 容管构成谐振回路，设计出一种小型化 X 波段振 荡器。
o
2. 压控振荡器的设计
2.1 器件选择 相位噪声一直以来都是本振设计的重要指 标，根据 G.Sauvage 在 D.B.Leeson 基础上提出振 [4] 荡器的相噪公式 ：
1. LTCC 技术
低温共烧陶瓷（ LTCC ）技术是多芯片组件 （MCM）技术的一种，是被认为实现 SIP 的最具 前景的主流技术。所谓 LTCC 技术就是将低温烧 结的陶瓷粉制成厚度精确的生瓷带，在生瓷带上 利用激光打孔，微孔注浆，精密导体浆料印刷等 工艺制出所需要的电路图形，然后叠压在一起，
微波介质振荡器抗振结构的模态分析及其设计
微波介质振荡器抗振结构的模态分析及其设计微波介质振荡器是一种最常用的微波源，广泛应用于通信、雷达、卫星导航等领域。
振荡器抗振结构是确保振荡器稳定性和工作性能的重要组成部分。
本文将对微波介质振荡器的抗振结构进行模态分析，并根据分析结果进行设计。
模态分析是振动学中一种重要的方法，用于研究物体在给定边界条件下的固有振动特性。
对于微波介质振荡器的抗振结构，模态分析可以帮助我们确定结构的固有频率、振动模态和振动幅度等重要参数，从而更好地设计抗振结构。
在进行模态分析之前，我们首先需要了解微波介质振荡器的结构特点。
一般来说，微波介质振荡器由一对耦合振荡回路、调谐元件和微波介质构成。
振荡器的抗振结构主要包括基座、支撑框架和阻尼元件等。
接下来，我们使用有限元分析（Finite Element Analysis，FEA）软件对微波介质振荡器的抗振结构进行模态分析。
具体步骤如下：1. 建立微波介质振荡器抗振结构的有限元模型。
根据实际结构，使用有限元网格划分工具将结构离散化为小单元，同时定义材料属性和边界条件等物理属性。
2. 求解有限元模型。
利用有限元分析软件对模型进行求解，得到结构的模态参数，包括固有频率、振动模态和振动幅度等。
3. 分析模态结果。
根据求解的结果，分析结构的固有频率和振动模态。
固有频率越高，说明结构的刚度越大，抗振能力越强。
振动模态描述了结构振动形态的特征，在设计中需要避免共振现象。
4. 优化设计。
根据分析结果，对微波介质振荡器的抗振结构进行优化设计，提高结构的抗振能力和工作稳定性。
优化设计的方法包括调整结构的刚度参数、增加阻尼措施等。
根据模态分析结果进行微波介质振荡器抗振结构的设计。
具体设计要考虑结构的实际工作环境和性能要求，选择合适的材料和结构参数，并进行仿真验证。
微波介质振荡器的抗振结构的模态分析和设计是确保其稳定性和工作性能的重要环节。
模态分析可以帮助我们了解结构的固有振动特性，从而指导设计优化。
一种用于未来军事系统的X波段大功率介质谐振振荡器
一种用于未来军事系统的X波段大功率介质谐振振荡器
刘中杰
【期刊名称】《电光系统》
【年(卷),期】1997(000)004
【摘要】在室温下产生２．５瓦连续波输出功率的一个９．０吉赫介质率振振荡器（ＤＲＯ）已经设计出。
它是在并列反馈结构中使用一个大功率砷化镓－金属半导体场效应晶体管和一个介质谐振器（ＤＲ）。
在大于－５０℃到＋５０℃的范围内，该谐振器展示了优于１３０ｐｐｍ的频率稳定度，没有任何温度补偿。
输出功率在－５０℃时的＋３５毫瓦分贝（３．２瓦）到＋５０℃时的＋３３毫瓦分贝（２瓦）之间的变化。
在１０和１００千赫载波漂移频率时
【总页数】5页(P18-22)
【作者】刘中杰
【作者单位】无
【正文语种】中文
【中图分类】TN957
【相关文献】
1.一种新型X波段超宽带介质谐振器天线的设计 [J], 邹德友;林文斌;唐晋生;阚国锦;郑浩天
2.一种应用于WLAN双频的T型介质谐振器天线 [J], 郑浩天;林文斌;阚国锦;邹德友
3.X波段介质谐振器振荡器和缓冲放大器的研究 [J], 苏云;赵惠玲;蒋丹
4.一种适用于毫米波段的新型集成平面回音壁模介质谐振器 [J], 刘革;吴坚强
5.一种高性能X波段介质振荡器 [J], 毕克允;王晓钧;杨晓光
因版权原因，仅展示原文概要，查看原文内容请购买。
X频段介质谐振振荡器的设计
X频段介质谐振振荡器的设计
高永森;唐宗熙
【期刊名称】《电讯技术》
【年(卷),期】2008(48)3
【摘要】介绍一种适合X频段并联反馈型介质谐振振荡器的设计方法及其相关理论,采用计算机仿真技术分析影响振荡器相位噪声的一些因素,并设计了一个X频段的并联反馈型介质谐振振荡器,验证了采用减小介质谐振器耦合的方法来改善输出相位噪声的可行性.
【总页数】3页(P104-106)
【作者】高永森;唐宗熙
【作者单位】电子科技大学,电子工程学院,成都,610054;电子科技大学,电子工程学院,成都,610054
【正文语种】中文
【中图分类】TN752
【相关文献】
1.C频段介质稳频振荡器的设计 [J], 曲燕霞;唐宗熙;张彪
2.用于多个无线电频段的可调谐振荡器设计方案 [J], 谢明月
3.反射型介质谐振器稳频振荡器的计算机优化设计 [J], 孟庆鼐;万亮
4.S波段介质谐振器稳频振荡器的设计 [J], 程瑜
5.介质谐振器稳频晶体管振荡器第四讲振荡器电路设计 [J], 顾墨琳
因版权原因，仅展示原文概要，查看原文内容请购买。
