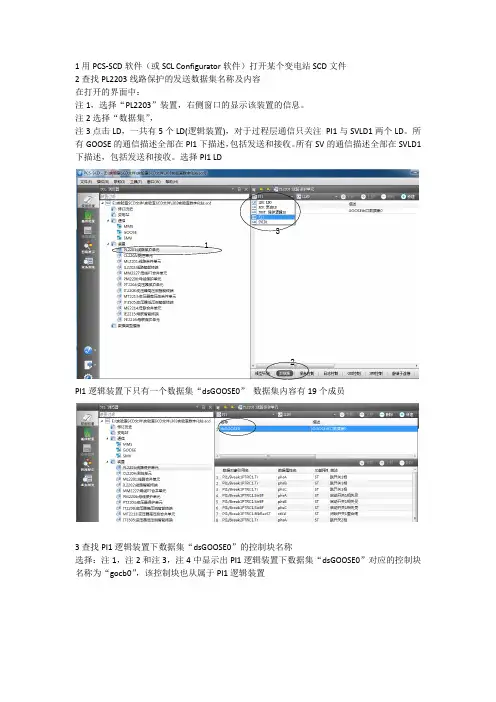

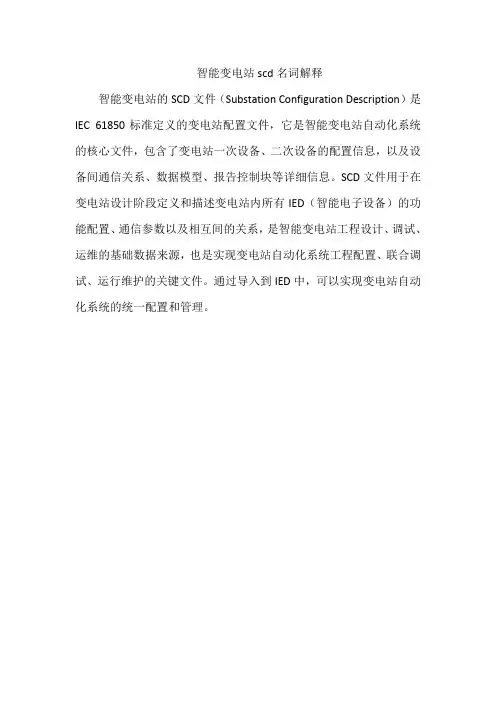

三分钟教你看懂SCD文件

1用PCS-SCD软件（或SCL Configurator软件）打开某个变电站SCD文件

2查找PL2203线路保护的发送数据集名称及内容

在打开的界面中：

注1，选择“PL2203”装置，右侧窗口的显示该装置的信息。

注2选择“数据集”，

注3点击LD，一共有5个LD(逻辑装置)，对于过程层通信只关注PI1与SVLD1两个LD。所有GOOSE的通信描述全部在PI1下描述，包括发送和接收。所有SV的通信描述全部在SVLD1下描述，包括发送和接收。选择PI1 LD

3

1

2

PI1逻辑装置下只有一个数据集“dsGOOSE0”数据集内容有19个成员

3查找PI1逻辑装置下数据集“dsGOOSE0”的控制块名称

选择：注1，注2和注3，注4中显示出PI1逻辑装置下数据集“dsGOOSE0”对应的控制块名称为“gocb0”，该控制块也从属于PI1逻辑装置

注1

注2

注3

4

4查找PI1逻辑装置下数据集“dsGOOSE0”的控制块gocb0定义的内容

如图，选择注1注2注3，注4显示数据集“dsGOOSE0”的控制块gocb0所定义的组播地址“01-0C-CD-01-01-03”应用标识“0103”

注1

注2

注3

注4

5查找虚端子连线，比如智能操作箱“IL2202”接收了线路保护“PL2203”具体的GOOSE 信息，具体有哪些虚端子连线。选择注1，注2，注3中的“RPIT ”逻辑装置,智能操作箱“IL2202”接收“PL2203”具体的GOOSE 信息表示为1，2，3，4，5虚端子连线

注1

注1注2

注3

6查找哪个插件，哪个光口发送及接收什么数据集 选择，注1和注2，注3中显示信息：

“Slot=B07”表示后背板从左往右数第7块插件（空插件也算）。 [Goose Tx] 表示goose 发送，“PL2203PI1/LLN0.gocb0：3,6”表示PL2203装置PI1逻辑装置下的gocb0控制块所对应的数据集“dsGOOSE0”从第3,6（从上往下数）口同时发送。 [Goose Rx] 表示goose 接收，“IL2202RPIT/LLN0.gocb0：3”表示IL2202装置RPIT 逻辑装置下的gocb0控制块所对应的数据集从第3口（从上往下数）接收。 同理[Sv Tx]表示SV 发送，[Sv Rx]表示Sv 接收

注3

注1

注2

注3
