2020沪科版物理九年级上册第15章《探究电路》专训试题2：控制变量法与转换法的应用

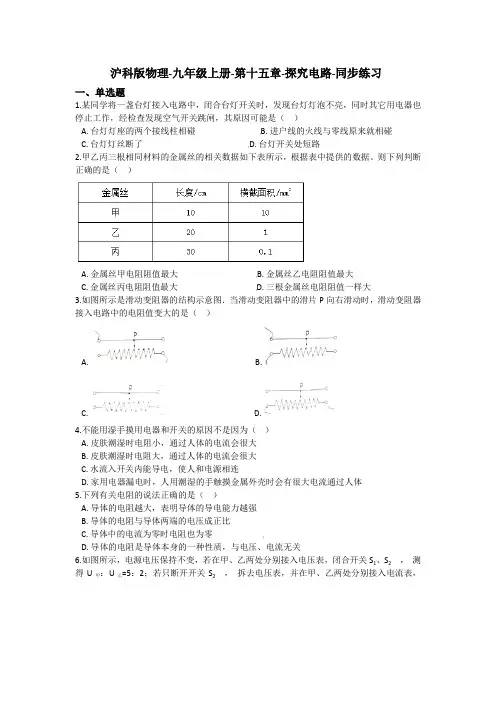

沪科版物理-九年级上册-第十五章-探究电路-同步练习(含答案)
沪科版物理-九年级上册-第十五章-探究电路-同步练习一、单选题1.某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其它用电器也停止工作，经检查发现空气开关跳闸，其原因可能是（）A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线原来就相碰C. 台灯灯丝断了D. 台灯开关处短路2.甲乙丙三根相同材料的金属丝的相关数据如下表所示，根据表中提供的数据。
则下列判断正确的是（）A. 金属丝甲电阻阻值最大B. 金属丝乙电阻阻值最大C. 金属丝丙电阻阻值最大D. 三根金属丝电阻阻值一样大3.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A. B.C. D.4.不能用湿手摸用电器和开关的原因不是因为（）A. 皮肤潮湿时电阻小，通过人体的电流会很大B. 皮肤潮湿时电阻大，通过人体的电流会很大C. 水流入开关内能导电，使人和电源相连D. 家用电器漏电时，人用潮湿的手触摸金属外壳时会有很大电流通过人体5.下列有关电阻的说法正确的是（）A. 导体的电阻越大，表明导体的导电能力越强B. 导体的电阻与导体两端的电压成正比C. 导体中的电流为零时电阻也为零D. 导体的电阻是导体本身的一种性质，与电压、电流无关6.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=5：2；若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则I甲：I乙为（）A. 1：1B. 5：2C. 2：5D. 25：47.双脚站在高压线上的鸟，没有发生触电事故的主要原因是A. 电线上有一层绝缘的保护材料B. 鸟的脚爪是很好的绝缘体C. 鸟两脚间的电压很低D. 鸟的两脚是非常干燥8.下列说法错误的是( )A. 地球上水体有很多是以固体形式存在的，青藏高原上雪山连绵、冰川耸立，是世界上最大的“固体水库”B. 使用干粉灭火器灭火时，应对准火焰的底部喷射C. 保险丝能在电流过大时熔断，起到保护电路的作用D. 冰熔化时温度不变，但是内能是增加的9.一个标有“1.5A50Ω”字样的电阻，当它与一个标有“1A30Ω”字样的电阻串联接入电路时，电路两端的最大允许电压为（）A. 30VB. 120VC. 75VD. 80V二、多选题10.灯泡L1、L2标有“6V 3.6W”字样，灯泡L3、L4标有“6V6W”字样；把四个灯泡按如图所示连入电路中都发光，那么下列说法正确的是（）A. P1＞P4B. R2＞R3C. 最亮的灯泡是L1D. 最亮的灯泡是L211.对于欧姆定律的理解，下列说法中正确的是（）A. 公式表明：电阻与电压成正比，与电流成反比B. 公式表明：导体中的电流与导体两端的电压成正比C. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变D. 公式U=IR表明：导体两端的电压U是由通过它的电流I和它的电阻R共同决定12.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A. 电位器和滑动变阻器的工作原理是相同的B. 电位器与灯泡并联C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变亮13.现在一般标准住宅内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A. 电能表上不能直接读出应该交的电费B. 空气开关兼具保险丝的短路保护作用C. 三线插座正中间的插孔应该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地14.用如图所示电路，不能完成下列哪个实验（）A. 探究串联电路电流的关系B. 探究并联电路电压的关系C. 测量电阻D. 探究电功跟电流、电压和通电时间的关系三、填空题15.有一个电灯，它的电阻是10Ω，正常工作的电压为6V．现只有一个电压为9V的电源，为使电灯正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻．16.如图所示，电源的电压为6V 保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω. 电流表示数的变化范围________、电压表的示数的变化范围________.17.在“探究影响导体电阻大小因素”的实验中，下表给出了可供选择的几种导体，选用A、D 两根导体可以探究导体电阻大小与________ 是否有关；要探究电阻大小与长度是否有关，应选用导体A和导体________ ；要探究电阻的大小与横截面积是否有关，应选用________ 两，其中10Ω表示________，1.5A表示________．19.如图所示，电源电压保持6V不变，R=10Ω，R＇上标有“10Ω 1A”字样，当滑动变阻器的滑片从下端滑到上端时电压表的示数变化范围是________，电流表的变化范围是________。
沪科版九年级物理第15章探究电路测试卷.docx
沪科版九年级物理第十五章探究电路测试卷一、选择（每题2分，共32分）1. 对于某个导体电阻的大小，以下说法正确的是A. 加在导体两端的电压增大两倍，导体的电阻也增大两倍B. 通过导体的电流减小一半，则导体的电阻增大两倍C. 当导体的电压和通过导体的电流为零时，导体的电阻为零D. 电阻是导体本身的一种性质，与电压和电流无关 2. 关于电流、电压和电阻，下列说法正确的是（）A. 只要将导体连入电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C. 有电流通过的小灯泡，其两端不一定有电压D. 导体两端电压越大，通过该导体的电流就越大3. 如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小, 小灯泡变亮。
导致铅笔芯接入电路的电阻变小的主要影响因素是（）+ _ 顶刁Qi —一-；! A. 材料 （B. 长度C. 温度D. 横截面积 4,下列图像中，能正确描述小灯泡U-I 关系的是（）。
5. 如图是滑动变阻器连入电路的示意图，当滑片P 向右滑动时，连入电路的电阻变小的是（6.将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的 总电阻最大，应把滑片Pl 、P2放在（） .A.P1放在最右端，P2放在最右端jo — yo~B.Pl放在最左端，P2放在最左端C.Pl放在最右端，P2放在最左端D.Pl放在最左端，P2放在最右端7.如图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的（）D. b® d8.有两个可变电阻，开始时阻值相等，都为R,现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A.—定大于RB. 一定等于RC.—定小于RD.以上结果都有可能9.如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S,两____ 卜，个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，•则[V I ______________ IA.L1和L2都变亮B.Li变暗，L2变亮C.Li变亮，L2变暗D.L,和L2都变暗10.如图所示的电路中，电源两端的电压保持不变，闭合开关S,将滑动变阻器的滑片P向右移，下列说法符合题意的是（）A.电压表V与电压表V2的示数之和保持不变B.电压表V2与电流表A的示数之比保持不变C,电流表A的示数变小，电压表V的示数变大D.电流表A的示数变小.电压表V2的示数变大11.下列关于家庭电路和安全用电常识的说法，错误的是（）A.开关应该接在火线与灯泡之间B.若空气开关“跳闸”，一定是使用了大功率用电器C.使用试电笔判断火线、零线时，手要按住笔尾金属体D.使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连A.灯泡和两孔插座是串联的火军地线线线 12. 如图，是用伏安法测小灯泡电阻，当闭合开关后小灯泡正常发光，电压表示数正常，但电流表指针不动，问 题是（）A. 电流表完好，但与导线未接牢B. 电流表烧坏，导致电路不通C.电流表短路D. 小灯座断路13. 如图所示，小华用裸铜导线的一端将两只小灯泡的螺旋套捆绑在一起，并让下面那个灯泡的尾部金属点与电 池正极接触，再将导线的另一端与电池负极接触（各处接触良好），下列有关现象的解释正确的是（）A. 两灯都亮，两灯是串联的B. 两灯都不亮，这样连接时电路中不会有电流C. 两灯都亮，两灯是并联的D. 下面的灯亮，上面的灯不亮，电流不通过上面那个灯的灯丝 14.关于家庭电路与安全用电，下列说法正确的是（ ）A. 保险丝是由熔点较高的材料制成的B. 正常情况下火线与大地间的电压为零C. 用电器的开关必须安装在火线上D. 电路连接处接触不良不可能引起火灾15. 如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，心b 、c 是它的三个接线柱，a 、c 分别 与弧形电阻丝的两端相连，力与滑片相连。
2019-2020学年沪科版九年级物理全一册第十五章探究电路质量单元测试卷及答案
第十五章探究电路质量单元测试卷[时间：60分钟分值：100分]一、选择题(每小题3分，共30分)1．由欧姆定律I＝UR变形可得R＝UI。
下列说法正确的是()A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关2．如图所示的电路中，电源电压保持不变，R1＝2R2，闭合S、S1，断开S2时，电压表示数为5 V；闭合S、S2，断开S1时，电压表示数为7 V，则R∶R2为()A．3∶2B．3∶3C．7∶5 D．5∶73．如图所示的电路，电源电压为6 V且保持不变，R＝10 Ω，当闭合开关S，电压表的示数为2 V。
以下判断正确的是()A．通过电阻R的电流是0.6 AB．电阻R两端的电压是2 VC．通过灯泡L的电流是0.2 AD．灯泡L两端的电压是2 V4．如图，已知电阻R1＝20 Ω、R2＝30 Ω，当开关闭合后，下列说法正确的是()A．R1与R2的电压之比为2∶3B．电路的总电阻为50 ΩC．R1与R2的电流之比为3∶2D．电路的总电阻比任何一个电阻都要大5．如图是一个环境温度监控电路原理图。
电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。
闭合开关S，则下列说法正确的是()A．若环境温度升高，R的阻值变大B．若环境温度升高，电压表示数变大C．若环境温度降低，通过R电流变大D．若环境温度降低，通过R0电流变大6．2015年10月31日俄罗斯A321客机在飞往埃及的途中于西奈半岛坠毁。
救援人员在其内部发现了记录飞机各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，电源电压保持不变，它的内部结构如图所示，以下对各数据的分析正确的是() A．U1＝U2＝U3 B．I1＝I2＋I3C．U1＋U2＝U3D．以上都不正确7．在如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的左端，此时灯泡L能够发光，电流表A和电压表V均有示数。
2020沪科版物理九年级上册第15章《探究电路》专训试题2：控制变量法与转换法的应用
专训2：控制变量法与转换法的应用对于一些看不见摸不着的现象或不易直接测量的物理量，物理学中常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
在探究“导体的导电性能、电阻的影响因素”的实验中，通过观察灯泡的亮度变化，或电流表示数的变化，来推断导体的导电性能和电路中电阻的变化，利用了转换法。
其中，根据电流表的示数作出判断更准确，而根据灯泡的亮度作出判断更直观。
物理学中对于多因素(多变量)的问题，常常采用控制因素(变量)的方法，把多因素的问题变成多个单因素的问题，而只改变其中的某一个因素，从而研究这个因素对事物的影响，然后分别加以研究，最后再综合解决，这种方法叫控制变量法。
探究电阻影响因素的实验运用了控制变量法。
探究导体的导电性能1．(中考·汕尾)某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关②食盐水溶液的导电性能与溶液的质量有关③食盐水溶液的导电性能与溶液中两点间的距离有关(第1题图) 为了验证猜想，他们设计了如图A所示的装置，将电路中的a、b两金属片分别插入如图B甲、乙、丙、丁溶液中所示的位置(金属片a、b每次插入溶液中的深度都相同)进行探究：(1)在连接电路时，开关必须________，本实验电路中接入电阻R0的目的是________________；(2)食盐水溶液的导电性能可以由_____________________________来判断；(3)将金属片a、b分别插入如图B甲、乙所示位置可探究猜想________(填序号)；为了探究猜想②，应将金属片a、b分别插入________两图所示位置；(4)将金属片a、b分别插入如图B乙、丁所示位置，若I乙≠I丁，由此可得到的结论是：____________________________________________________。
沪科版九年级物理 第十五章探究电路 达标检测卷(含答案)
沪科版九年级物理第十五章达标检测卷一、选择题(每题3分，共36分)1．关于欧姆定律，下列说法中正确的是()A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过该导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．下列说法中，正确的是()A．摩擦起电就是创造了电荷B．正电荷定向移动的方向被规定为电流的方向C．人体、大地、塑料都是导体D．导体的电阻跟它两端的电压成正比3．小明在“探究电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其他器材足够，如果要他完成下面的实验探究活动，不可能完成的是()A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系4．如图所示是某居民家中的部分电路，开始时各部分工作正常。
将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。
拔出电饭煲的插头，电热壶仍不能工作。
把测电笔分别插入插座的左、右插孔，氖管均能发光。
若电路仅有一处故障，则()A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．插座左、右插孔短路D．电路的C、D两点间导线断路5．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。
比较这两段导体两端的电压及通过它们的电流的大小，有()A．U AB>U BC，I AB<I BCB．U AB<U BC，I AB＝I BCC．U AB>U BC，I AB＝I BCD．U AB＝U BC，I AB<I BC6．下列做法中符合安全用电要求的是()A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝7．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是()A．电流表示数变小，输出信号电压U ab变大B．电流表示数变大，输出信号电压U ab变大C．电流表示数变小，输出信号电压U ab不变D．电流表示数变大，输出信号电压U ab减小8．如图所示，闭合开关S，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是()A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路9．甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是()A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2：1C．甲、乙两个电阻两端电压之比是2：1D．甲、乙两个电阻的阻值之比是1：210．压敏电阻的阻值是随所受压力的增大而减小的。

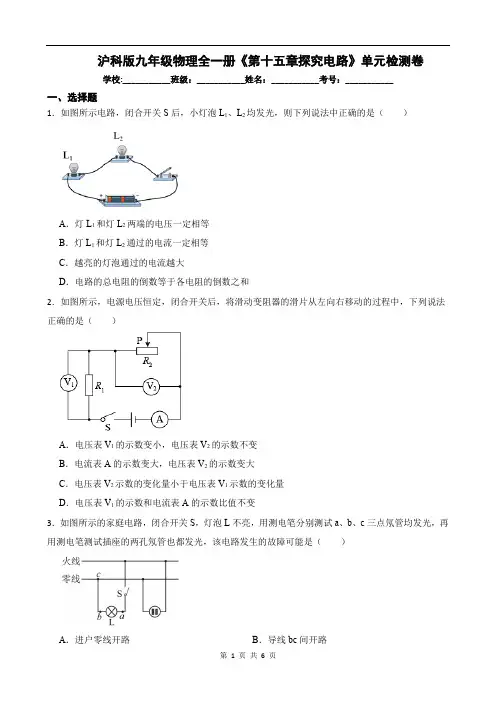

沪科版九年级物理全一册《第十五章探究电路》单元检测卷
沪科版九年级物理全一册《第十五章探究电路》单元检测卷学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是（）A．灯L1和灯L2两端的电压一定相等B．灯L1和灯L2通过的电流一定相等C．越亮的灯泡通过的电流越大D．电路的总电阻的倒数等于各电阻的倒数之和2．如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变小，电压表V2的示数不变B．电流表A的示数变大，电压表V2的示数变大C．电压表V2示数的变化量小于电压表V1示数的变化量D．电压表V1的示数和电流表A的示数比值不变3．如图所示的家庭电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，再用测电笔测试插座的两孔氖管也都发光，该电路发生的故障可能是（）A．进户零线开路B．导线bc间开路C．灯泡L开路D．插座内部短路4．如图甲所示电路，先闭合开关S，断开S1，电压表的示数是4.5 V，再闭合S1，电压表示数如图乙所示，则R1、R2的阻值之比是（）A．9：15B．3：2C．15：9D．3：15．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小6．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器．闭合开关S，当将滑动变阻器的滑片P由a向b滑动时，下列说法错误的是（）A．电压表V1的示数与电压表V2的示数之和不变B．电压表V1的示数与电流表A的示数的乘积变大C．电压表V1的示数与电流表A的示数的比值不变D．电压表V2的示数与电流表A的示数的比值变大7．将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．8．从欧姆定律可以导出公式R=U I，对电阻的理解，你认为正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体的电阻与电压成正比，与电流成反比C．当电压为0时，电阻也为0D．电阻是导体本身的性质，与电压、电流无关二、填空题9．图是小灯泡L和电阻R中电流随电压变化的图像。
2020学年九年级物理全册 第15章 探究电路单元综合测试(含解析)(新版)沪科版
第十五章 探究电路单元测试【满分：100分 时间：45分钟】一、选择题(每题3分，共33分)1. 关于电流、电压和电阻，下列说法错误的是（ ）A ．一段电路中有电流，其两端就一定有电压B ．电路两端有电压，电路中就一定有电流C ．电压、电流为零时，导体的电阻不为零D ．电路中的电阻变小时，电流不一定变大 【答案】B【解析】电压是导体形成电流的原因，一段电路有电流，则两端就一定有电压，故A 选项说法正确；电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故B 选项不正确；导体的电阻与导体两端的电压、电流无关，故C 选项说法正确；电压一定时，其电阻越小，通过的电流越大，选项中没有说明电压不变，所以电阻变小时，电流不一定变大。
故选B 。
2.滑动变阻器的滑片P 滑动时，接入电路的电阻发生变化的原因是（ ）A.加在电阻丝两端的电压发生变化B.电阻丝横截面积发生变化C.连入电路的电阻丝长度发生变化D.通过变阻器的电流强度发生变化【答案】C【解析】滑动变阻器的滑片P 滑动时，接入电路的电阻丝的长度发生变化，导致电路中电流变化，导致滑动变阻器两端电压都发生变化，接入电路的电阻发生变化的原因是电阻丝长度的变化，电阻发生变化的结果是电路电流变化和滑动变阻器两端的电压的变化。
整个过程中电阻丝的横截面积都没有变化。
3.一段导体两端的电压是4V 时导体中的电流是1 A ，如果将电压减少到2V 时，导体中的电流为（ ）A ．2AB ．0．25AC ．3AD ．0．5A【答案】D【解析】因电阻的大小与两端的电压无关，所以当其两端电压减到2.0V 时，电阻的阻值不变； 所以有：1212U U I I = 所以2211210.54U V I I A A U V==⨯=，故选D 。
4.如图，R 1=10Ω，R 2=30Ω，R 3=20Ω，电源电压保持不变，若S 1、S 2都闭合，则电路中的总电阻是（ ）A ．40Ω B．60Ω C．12Ω D．无法判断【答案】C【解析】当S 1、S 2都闭合，R 1被短路， R 2和R 3并联。
精品试卷沪科版九年级物理第十五章探究电路专项测评试卷(含答案详解)
沪科版九年级物理第十五章探究电路专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示是“伏安法测量定值电阻”的部分电路，由于电流表和电压表本身都有电阻，所以测量会有误差，关于该电路测量R x阻值的实验误差的分析，下列说法正确的是（）A．测量值小于实际值，测量值的本质是电流表电阻R A和待测电阻R x串联后的总电阻B．测量值小于实际值，测量值的本质是电压表电阻R v和待测电阻R x并联后的总电阻C．测量值大于实际值，测量值的本质是电流表电阻R A和待测电阻R x串联后的总电阻D．测量值大于实际值，测量值的本质是电压表电阻R v和待测电阻R x并联后的总电阻2、如图所示，电源电压为5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，定值电阻R1标有“6Ω 0.5A”，在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．R1两端电压变化范围是0～1VB．电压表示数变化范围是1～3VC．电流表示数变化范围是0.33～0.6AD．滑动变阻器连入电路的阻值变化范围是4～9Ω3、如图所示电路，在a、b两点间接一滑动变阻器，闭合开关后灯泡能发光。
现要使滑动变阻器的滑片P向左滑动的过程中，灯泡亮度变亮，则图所示的接法中正确的是（）A．B．C．D．4、在如图所示电路中，各实验器材完好，开关由断开到闭合，下列各种说法中正确的是（）A．V1与V的示数均不变B．A和V的示数均变大C．V的示数与A的示数的比值不变D．V1与V的差变大5、在探究电阻大小与哪些因素有关的实验中，小丽设计了如图所示电路，其中a是锰铜合金，b、c、d是镍铬合金，a和b长度粗细相同，c和a、b的长度相同但c比较细，d和c的粗细相同，但d 比较长，则下列说法正确的是（）A．实验中，电流表示数越大说明电阻越大B．研究电阻与长度的关系可以选a和dC．研究电阻与横截面积的关系可以选b和cD．研究电阻与材料的关系可以选a和c6、如图所示，电源电压恒定。
2020年秋沪科版九年级物理全一册第十五章 探究电路 单元检测(Word版附答案)
第十五章探究电路(考试时间：60分钟总分：70分)一、填空题(每空1分，第9题2分，共18分)1．家用电器通常是___联在电路中的，控制用电器的开关连接在_____线和用电器之间。
2．如图所示，电阻箱的示数为_____ Ω。
第2题图第3题图3．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯，他用身边的器材自制了简易调光灯电路，如图所示。
闭合开关，夹子A向右移动的过程中灯泡的亮度_______(选填“变亮”“变暗”或“不变”)。
夹子A从最左端移动到最右端的过程中，他发现灯泡的亮度变化不明显，他应该换用更_______(选填“粗”或“细”)的铅笔芯来做实验。
4．R1、R2两电阻的电压与电流关系图像如图所示。
由图可知，电阻R1的阻值为______ Ω；若将两电阻并联后接在电压为3 V的电源两端，干路电流为_____ A。
5．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动时，总电阻_______，电压表的示数_______。
(均选填“变大”“变小”或“不变”)第4题图第5题图第6题图第7题图6．在相距20 km的甲、乙两地之间有两条输电线，已知每1 m输电线的电阻为0.01 Ω。
现输电线在某处发生短路，为确定短路位置，检测员用电压表、电流表和电源连成如图所示的电路进行检测，电压表的示数为 3 V，电流表的示数为20 mA，这是应用了_______法测电阻的原理，短路位置离甲地______ km。
7．如图所示，小灯泡的电阻为10 Ω，滑动变阻器R的阻值范围为0～20 Ω，则小灯泡和滑动变阻器串联后电阻的最大值是______ Ω。
闭合开关后，滑动变阻器的滑片由b往a移动，小灯泡的亮度_____(选填“变亮”“变暗”或“不变”)。
8．如图a所示的电路中，电源电压保持不变。
闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示。
根据图像可知，电源电压为______ V，定值电阻R1的阻值为_____Ω，滑动变阻器R2的最大阻值为_______ Ω。
沪科版九年级物理上册单元检测卷第十五章 探究电路(word版含答案解析)
沪科版九年级物理上册第第十五章探究电路一、单项选择题（共20小题；共40分）1. 家庭电路中安装熔断器（其中安装熔丝，俗称“保险丝”），它的作用是A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路2. 如图所示电阻箱的读数是A. B. C. D.3. 关于安全用电，下列说法正确的是A. 家用电器的金属外壳应该接地B. 保险丝应尽可能选择较粗的C. 对人体的安全电压是D. 利用测电笔判别火线与零线时，手不能与笔尾金属体相接触4. 下列家庭电路中，开关和电灯的接线正确的是A. B.C. D.5. 下列用电器中可以利用超导体工作的是A. 电热水器B. 电饭锅C. 电风扇D. 电暖器6. 一个阻值为欧的电阻与一个阻值为欧的电阻并联后，其总电阻A. 大于欧B. 大于欧、小于欧C. 等于欧D. 小于欧7. 下列说法中，不正确的是A. 相同的电压加在阻值不同的导体两端，电流一定不同B. 用不同的电阻研究电流和电压的关系，得到的结论都一样C. 同一电阻，它两端电压越大，通过它的电流也越大D. 当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变8. 某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，须注意以下几点。
你认为其中不必要的一条是A. 电路连接开关时，应该先将开关断开B. 开关应接在靠近电源正极的位置C. 电压表、电流表的量程选择要合适D. 在电路中连接滑动变阻器时，应该使滑片位于变阻器阻值最大处9. 如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则A. 人不会触电，因为没有电流通过人体B. 人会触电，因为有较大的电流通过人的左右手和心脏C. 人不会触电，因为人站在干燥的木凳上，流过人体的电流很小D. 人会触电，因为有电流经过人的右手、双脚流入大地10. 如图所示是家庭电路的一部分，则。
难点解析沪科版九年级物理第十五章探究电路专项测评试题(含详细解析)
沪科版九年级物理第十五章探究电路专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列能说明组成物质的分子都在不停的运动的是（）A．新冠病毒的传播B．扫地时灰尘飞扬C．冬日大雪纷飞D．墙里开花墙外香2、下列事例中，不属于扩散现象的是（）A．墙内开花，墙外可以闻到花香B．长时间堆放煤的墙角，墙壁内部会变黑C．一个人吸烟，满屋子都可以闻到烟味D．扫地时，太阳光下能看到大量灰尘在空中飞舞3、关于家庭电路接法和测电笔的使用，下列图示正确的是（）A．B．C．D．4、下列做法中符合安全用电原则的是（）A．用湿抹布擦发光的灯泡B．在家庭电路中安装保险丝或空气开关C．在未断开电源开关的情况下更换灯泡D．多个大功率用电器同时用一个插座5、某家庭电路的部分电路如图所示，其中甲、乙两处装用电器或开关。
对此电路，下列说法正确的是（）A．当电路总功率增大时，通过保险丝的电流就增大B．甲处应装用电器，乙处应装开关C．保险丝烧断一定是由用电器短路造成的D．当保险丝熔断后，可以用铜丝代替6、如图所示，电源电压不变，下列说法正确的是（）A．开关都闭合，然后断开S2、S3，电压表示数和电流表示数均变小B．开关都闭合，滑片P向左移动，电压表的示数不变，电流表的示数变大C．只闭合S1，滑片P向右移动，电压表示数和电流表示数的比值变大D．只闭合S1、S3，滑片P向左移动，电压表示数和电流表示数的乘积变大7、力的单位是为了纪念下列哪位物理学家而命名的（）A．牛顿B．欧姆C．帕斯卡D．安培8、在电阻一定时，探究电流与电压的关系时，下列说法中正确的是（）A．电流与电压成正比B．电流与电压成反比C．电压与电流成正比D．电压与电流成反比9、电阻甲和乙的电流随电压变化规律如图所示。
沪科版物理九年级全一册 第十五章 探究电路 复习题(包含答案)
第十五章探究电路复习题一．选择题1．在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大2．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）A．B．C．D．3．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路4．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。
则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D5．如图所示电路图，改变各开关连接情况时，下列分析正确的是（）A．当S2闭合，S1、S3断开时，电压表V与V1示数相等B．当S2闭合，S1、S3断开时，电流表A的示数大于A1的示数C．当S2断开，S1、S3闭合时，电流表A的示数与A1的示数相等D．当S2断开，S1、S3闭合时，电压表V与V1示数相等6．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中（）A．电压表V示数变小，电流表A1示数变大B．电压表V示数不变，电流表A2示数变小C．电压表V的示数与电流表A1示数的比值变小D．电压表V的示数与电流表A2示数的比值不变7．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差8．如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大9．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象。
沪科版物理九年级试卷《第十五章 探究电路》练习.docx
AV1V 2PR1R2SOI /AU /VR2R1初中物理学习材料《第十五章探究电路》练习1、在“用伏安法测电阻”的实验中，所选择的电源电压为4.5 V，被测电阻的阻值约为l0 Ω，则电压表、电流表的量程选择应为( )A、0～3 V、0～3 AB、0～3 V、0～0.6 AC、0～15 V、0～3 AD、0～15 V、0～0.6 A2、如图1所示的电路中，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表A的示数变小，电压表V2的示数变大B.电压表V1与电流表A的示数之比保持不变C.电流表A的示数变小，电压表V1的示数变大D.电压表V1与电压表V2的示数之和保持不变3、图2所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则（）A.小灯泡不会发光B.小灯泡会被烧坏C.电流表示数不变D.电压表示数不变4、在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图3所示的I-U关系图像，从图中可以看出R1、R2的大小关系为( )A.R1>R2B.R1<R2C.R1＝R2D.不能确定图1 图2 图35、如图4所示电路中，电源电压恒定，电阻R的阻值为20 Ω。
（1）闭合开关S2时，R和L是联。
（2）在对S1和S2进行闭合或断开的各种操作中，电流表可读得0.5 A和0.3 A两个值，那么电源电压U= V，灯泡电阻R L= Ω（灯泡电阻不随温度变化）。
图4 图56、某物理科技小组设计了汽车有害尾气排放检测电路，如图5甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变.当有害尾气浓度β增大时，气敏电阻R的阻值将，电压表的示数将（选填“变大”“变小”或“不变”），定值电阻R0的作用是。
R 1 R 2S 1 S 2 A 图8 7、（作图题）将图6中各元件正确接人电路，其中开关只控制电灯，三孔插座带保险盒．图68、在“研究电流跟电压的关系”实验中，被控制的物理量是________实验结论是_ __________________________________________；在“研究电流跟电阻的关系”实验中，被控制的物理量是_ _______，实验结论是__ _______________。
沪科版物理九年级上册第十五章探究电路同步提升练习(含答案)
沪科版物理九年级上册-第十五章-探究电路-同步提升练习一、单选题1.下列四种做法中不符合安全用电原则的是( )A. 电冰箱使用三孔插座B. 控制电灯的开关接在零线上C. 发生触电事故时，应先切断电源再救人D. 使用验电笔时，手切不可接触前端金属部分2.对于欧姆定律的理解，下列说法中正确的是（）A. 公式R=表明：电阻与电压成正比，与电流成反比B. 公式I=表明：导体中的电流与导体两端的电压成正比C. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变D. 公式U=IR表明：导体两端的电压U是由通过它的电流I和它的电阻R共同决定3.关于电学知识，下列法正确的（）A. 如图，表盘上的“3000r/kW•h”表示电能表转盘转过3000圈，消耗电能3600kWB. 如图，在家庭电路中，开关应接在火线和用电器之间C. 如图，在“伏安法测小灯泡电阻”的实验中，为了减少误差，应调节滑动变阻器在电路中的阻值，多次测量求平均值D. 如图，实验表明：在电流相同、通电时间相同的情况下，电阻越小，这个电阻产生的热量越多4.如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU 1 、ΔU 2 、ΔU 3 ，下列可能出现的情况是（）A. ΔU1 =0V ΔU 2 =2V ΔU 3 =1VB. ΔU1 =0V ΔU 2 =2V ΔU 3 =2VC. ΔU1 =0.5V ΔU 2 =1V ΔU 3 =1.5VD. ΔU1 =0.2V ΔU 2 =1V ΔU 3 =0.8V5.对欧姆定律公式I= 的理解，下面的哪一句话是错误的？（）A. 对某一段导体来说，导体中的电流跟它两端的电压成正比B. 在相同电压的条件下，不同导体中的电流跟电阻成反比C. 导体中的电流既与导体两端的电压有关，也与导体的电阻有关D. 因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关6.从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大()A. 剪出abfeB. 剪出efcdC. 剪出阴影部分的细金属条D. 保留整块金属板7.欧姆定律表明（）A. 导体电阻大小是由电流和电压决定的B. 导体两端的电压跟电流成正比，跟电阻成反比C. 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D. 导体电阻大小跟电压成正比，跟电流成反比8.关于导体的电阻，在不考虑温度对电阻的影响时，下列说法正确的是（）A. 铁导线比铜导线的电阻大B. 长铜导线比短铜导线的电阻大C. 长度相同的粗铁丝比细铁丝的电阻大D. 长度相同的细铝丝比粗铝丝的电阻大9.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻二、多选题10.如图1所示电路，电源电压保持不变，当闭合开关S，将滑动变阻器的滑片从b端移到a 端，两个电阻的“U﹣I”关系图象如图2所示．下列判断正确的是（）A. 电源电压为6VB. 定值电阻R1的阻值为20ΩC. 变阻器滑片在中点时，电流表示数为0.3AD. 滑动变阻器R2的阻值变化范围为0～20Ω11.洛阳市高速公路收费站已经开始对往的超载货车实施计重收费，如图所示的计重秤原理图，以下说法正确的是（）A. 称重表相当于一个电压表B. 当车辆越重时，称重表的示数越小C. 电路中的R1是保护电阻D. 当车辆越重时，称重表的示数越大12.在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线与横坐标的夹角和直线与横坐标围成的面积也具有特定的物理意义．对图中的两个图象所包含的信息的理解错误的是（）A. 图a中直线与横坐标的夹角越大，表示导体电阻越大B. 图b中直线与横坐标的夹角越大，表示该物质密度越大C. 图c中水平直线表示物体做匀速直线运动D. 图a中阴影部分面积表示该用电器在对应电压下消耗电功率的大小13.关于我国家庭电路和安全用电，下列说法错误的是（）A. 家庭电路的电压是220VB. 家庭电路中的用电器都是串联的C. 只有36V的电压对人体才是安全的D. 测电笔是用来辨别火线和零线的14.如图1所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b 端的过程中，两个电阻的U﹣I关系图象如图2所示．则下列判断正确的是（）A. 图线甲是电阻R1的“U﹣I”关系图象B. 电源电压为9VC. R1的阻值为10ΩD. 滑动变阻器R2的最大阻值为30Ω15.下列做法中，不符合安全用电要求的是（）A. 发现有人触电时，立即用手把人拉开B. 发生雷电时，不能在高大的建筑物下躲避，而可以在树下躲避C. 使用测电笔时，手要与笔尾金属体接触D. 把家用电器的金属外壳接上地线，可以防止触电三、填空题16.滑动变阻器是一种可以连续改变电路上________ 的仪器．有一个铭牌上标有“20Ω，2A”字样的滑动变阻器，使用时的要求是：①不能使通过该滑动变阻器的电流超过________ A；②在闭合开关前，应使变阻器的滑片P处于阻值________ 处．17.家庭电路中，开关跟它控制的灯之间应________联；插座跟电灯之间应________联．18.某同学研究串联电路电阻规律的时候，通过计算电压表与电流表数据得出如表，分析表R=________19.如图所示电阻箱两接线柱间的电阻值为________ Ω．20.在如图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，电流表的示数将________，电压表与电流表示数的比值将________．（均选填“变大“、“不变“或“变小“）21.如图所示的电路，电源电压保持不变，R1的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S1，电流表的示数变为0.5A，则此时电路的总功率为________W，R2的阻值是________Ω．四、实验探究题22.在探究电流与电阻关系的实验中，小凯把5欧的定值电阻、电流表、电压表、滑动变阻器（电压为3V）连接成了图甲所示的电路．另还可供选择的有10Ω、15Ω、20Ω、25Ω的定值电阻各一个．（1）只改接图中的一根导线，就能改正电路中的连接错误．简述你的改正方法：________ 。
Get清风沪科版全册九年级全一册物理第十五章探究电路习题含答案
沪科版(全册)九年级全一册物理第十五章探究电路习题（含答案）沪科版九年级物理?第十五章探究电路?达标训练题〔解析版〕一．选择题〔共14小题〕1．电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小〔〕A．只跟导体的材料有关B．只跟导体的长度有关C．只跟导体的横截面积有关D．跟导体的材料、长度、横截面积均有关2．由欧姆定律公式可知〔〕A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示3．由欧姆定律I=变形可得R=．以下说法正确的选项是〔〕A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关4．如下图的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，那么R：R2为〔〕A．3：2 B．3：3 C．7：5 D．5：75．如下图的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V．以下判断正确的选项是〔〕A．通过电阻R的电流是0.6A B．电阻R两端的电压是2VC．通过灯泡L的电流是0.2A D．灯泡L两端的电压是2V6．如图，电阻R1=20Ω、R2=30Ω，当开关闭合后，以下说法正确的选项是〔〕A．R1与R2的电压之比为2：3 B．R1与R2的总电阻为50ΩC．R1与R2的电流之比为2：3 D．R1与R2消耗的电功率之比为3：27．如图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．闭合开关S，那么以下说法正确的选项是〔〕A．假设环境温度升高，R的阻值变大B．假设环境温度升高，电压表示数变大C．假设环境温度降低，通过R电流变大D．假设环境温度降低，通过R0电流变大8．如下图的电路中，S1闭合S2断开时，甲、乙是电流表，I甲：I乙=1：3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，那么以下说法正确的选项是〔〕A．电阻大小之比R1：R2=2：1B．当S1闭合S2断开时，通过R1和R2的电流之比为I1：I2=1：2C．S1、S2闭合时，甲乙电压表示数之比U甲：U乙=3：1D．总功率之比P1：P2=9：29．某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值，其中电源电压未知，定值电阻和滑动变阻器的最大阻值均，以下电路中，可以测出R x阻值的是〔〕10．如下图电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为〔〕A．3A 1A B．3A 3A C．5A 1A D．5A 3A11．如下图，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是〔〕A．2：1 B．1：2 C．3：2 D．2：312．如下图是A、B两定值电阻的I﹣U图象，假设把A、B电阻串联在同一电路中，以下说法正确的选项是〔〕A．通过A、B电阻的电流之比是2：1 B．A的阻值大于B的阻值C．A、B电阻的两端电压之比是1：2 D．A、B电阻的电功率之比是1：4 13．明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光〔如图〕，那么电路的故障可能是〔〕A．开关s接触不良B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d之间的某处断路了14．以下做法中容易发生危险的是〔〕二．填空题〔共11小题〕15．如下图的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，那么电阻R2的阻值是_________Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变_________．16．智能上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两局部，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，假设测得R1两端电压减小，那么R1阻值_________，触摸点P到屏下端的距离_________〔均填“增大〞、“减小〞或“不变〞〕．17．如下图的电路中，电源电压为6V且不变，R1=R2=R3．某同学误将一电流表并联在R1两端，闭合开关后，电流表示数为0.5A，那么R1=_________Ω．发现错误后，该同学将图中电流表换成了电压表，那么此时电压表的示数是_________V，此时电路的总电阻为_________．导线中有电流时，发生定向移动的电荷是_________电荷．18．如下图，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；假设再闭合S1，发现电流表示数变化了0.2A，那么电源电压为_________ V，R2的阻值为_________Ω．19．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如下图．把A、B元件并联后接在1V电源两端，并联电路的总电流为_________A，此时元件B的电阻是_________Ω．20．两个电阻的规格分别为“6V 0.2A〞和“3V 0.3A〞，将它们串联后接入电路，其总电压不能超过_________V；将它们并联后接入电路，其总电流不能超过_________A．21．如下图，在三孔插座的A、B、C三孔中，连接火线的是_________孔，通过三孔插头和家用电器的金属外壳相连的是_________孔．22．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如下图．那么由图象可知，元件A的电阻为_________Ω，将A和B并联后接在电压为2.0V的电源两端，那么通过A和B的总电流是_________A．23．如下图电路，电源电压不变．闭合开关S，当滑片P向右移动时灯泡L的亮度_________〔选填“变亮〞、“变暗〞或“不变〞〕，电流表示数_________〔选填“增大〞“减小〞或“不变〞〕．24．如下图，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．那么R1=_________Ω，R2=_________Ω．25．图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω 0.5A〞字样，图2为R1的I﹣U图象，R1的阻值为_________Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为_________Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于_________Ω．三．实验探究题〔共3小题〕26．在“探究影响导体电阻大小的因素〞实验中，某实验小组提出了如下猜测：猜测一：导题电阻跟导体长度有关；猜测二：导题电阻跟导体粗细有关；猜测三：导题电阻跟导体材料有关．同学们想利用如图的电路和表中的导体验证上述猜测．〔1〕请将猜测一的实验设计思维路补充完整．选取_________和_________相同、_________不同的导体，分别将其接入如图电路中．通过比拟电路中_________的大小，判断导体电阻的大小．〔2〕验证猜测三时，假设需比照三个实验数据，那么应从上表中选取导体_________〔填写导体代号来进行实验〕．27．利用电源〔两节干电池〕、开关、电流表〔0～0.6～3A〕、电压表〔0～3～15V〕、滑动变阻器、定值电阻5个〔阻值相同〕和导线假设干探究电路中电流与电压、电阻的关系．〔1〕实验原理：用笔画线代替导线将图〔乙〕实物按图〔甲〕电路连接完整．〔2〕探究电路中电流与电压的关系小明的实验操作如下：①连接电路．按图〔甲〕连接电路，连接电路时，开关S应处于_________状态．闭合开关S前，滑片P应置于_________〔填“A〞或“B〞〕端．②闭合开关S，滑片移动到适宜位置，电压表示数为2.50V时，电流表示数如图〔丙〕，将此时通过电阻R的电流记入如表空白处．1 2 3 4 5实验次数电压U/V 0.50 1.00 1.50 2.00 2.50电流I/A 0.10 0.20 0.30 0.40_________③移动滑片到不同的位置，读出电压表和电流表的示数，得到上表所示的数据．④分析表中数据得出结论：_________．由实验数据还可以测出电阻R的阻值为_________Ω．〔3〕探究电路中电流与电阻的关系请你接着小明的实验继续完成电流与电阻关系的探究，写出你的主要实验步骤．28．用如图甲的电路测定量定值电阻R的阻值．〔1〕测量电阻的实验原理是_________．〔2〕按图甲电路，将图乙中的滑动变阻器正确连入电路．〔3〕连接电路时，开关必须_________，正确连接电路后，闭合开关前，滑动变阻器的阻值应处于_________值．〔4〕闭合开关．将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会_________，当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙．由此可知被测电阻的阻值R=_________Ω．〔5〕该同学完成一次试验后，为确保测量结果的准确性，接下来的操作是_________．A．换用阻值不同的电阻再进行几次测量B．调节滑动变阻器的滑片P到不同位置再进行．四、综合应用题〔共2个小题〕29．如下图，电源电压保持不变，小灯泡L标有“6V3W〞的字样，其电阻不随温度变化，滑动变阻器的最大阻值为18Ω．当S闭合，S1、S2都断开时，滑动变阻器滑片P从b端向a端滑过三分之一时，小灯泡恰好正常发光．保持滑片P的位置不变，闭合S、S1、S2，发现电路消耗的总功率变化了12W．求：〔1〕小灯泡正常工作的电流．〔2〕小灯泡的电阻．〔3〕电源电压．〔4〕当开关S、S1、S2都闭合时，电路消耗总功率的最小值．30．图甲所示的电路图，电源电压恒定为6V，小灯泡L标有“3V 3W〞的字样，小灯泡的电流随电压的变化曲线如图乙所示，求：〔1〕小灯泡正常发光时通过的电流为多少A？〔2〕当电流表示数为0.3A时，小灯泡两端的电压为多少V？〔3〕当电压表示数为5V时，电路中的总电阻为多少Ω？参考答案与试题解析一．选择题〔共14小题〕1．考点：专题：电压和电阻．分析：影响电阻大小的因素有：材料、长度、横截面积和温度；与电压和电流无关．解答：解：因为影响电阻大小的因素是导体的材料、长度、横截面积和温度；在不考虑温度影响的情况下，它的大小与导体的材料、长度、横截面积有关．应选D．点评：此题只要知道影响电阻大小的因素即可解答．要特别注意电阻的大小与电压和电流无关．2．考点：专题：欧姆定律．分析：①电阻一定时，通过导体的电流与电压成正比；电压一定时，通过导体的电流与电阻成反比；②电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关．其大小等于导体两端的电压与通过导体的电流之比．解答：解：A、电压是形成的电流的原因，不会随电流的变化而变化．此选项错误；B、导体两端的电压为零时，电流为零，但导体电阻不为零．此选项错误；C、导体中的电流越大，说明两端电压越大，但电阻不变．此选项错误；D、在物理学中，导体的电阻等于两端的电压与通过的电流的比值．此选项正确．应选D．点评：此题考查的是我们对欧姆定律特别是变形公式R=的理解和应用，是根本规律的考查，需要正确理解电流、电压、电阻三者之间的关系．3．考点：专题：欧姆定律．分析：〔1〕导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关；〔2〕电压是产生电流的原因，先有电压后有电流．解答：解：〔1〕电阻是导体本身的一种性质，与两端的电压和通过的电流无关，R=是计算导体电阻大小的一种方法，故AB不正确，D正确；〔2〕电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C不正确．应选D．点评：此题考查了学生对电阻计算式R=的理解与掌握，我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会和理解．4．考点：专题：电路和欧姆定律．分析：当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端的电压；根据欧姆定律表示出电压表的示数求出两种情况下电路中的电流之比，根据电压一定时电流与电阻成反比表示出两种情况下的电流之比，整理等式即可得出答案．解答：解：当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端的电压；由I=可得，两种情况下的电流之比：因电源的电压一定时，电流与电阻成反比，所以，===，整理可得：=．应选A．点评：此题考查了串联电路的特点和欧姆定律的灵活应用，关键是利用电源的电压不变这一条件．5．考点：专题：应用题；电路和欧姆定律．分析：由电路图可知，灯泡与电阻R串联，电压表测L两端的电压，根据串联电路的电压特点求出电阻R两端的电压，根据欧姆定律求出通过电阻R的电流，根据串联电路的电流特点可知通过灯泡L的电流．解答：解：由电路图可知，灯泡与电阻R串联，电压表测L两端的电压，那么灯泡L两端的电压是2V，故D正确；因串联电路中总电压等于各分电压之和，所以，电阻R两端的电压：U R=U﹣U L=6V﹣2V=4V，故B不正确；通过电阻R的电流：I R===0.4A，故A不正确；因串联电路中各处的电流相等，所以，通过灯泡L的电流I L=I R=0.4A，故C不正确．应选D．点评：此题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．6．考点：专题：应用题；电路和欧姆定律；电能和电功率．分析：由电路图可知两电阻并联，根据并联电路的电压特点可知两电阻两端的电压关系，根据电阻的并联可求电路中的总电阻，根据欧姆定律可知通过两电阻的电流关系，根据P=UI求出两电阻消耗的电功率之比．解答：解：由电路图可知，R1与R2并联，因并联电路中各支路两端的电压相等，所以，R1与R2的电压之比为1：1，故A不正确；因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，R1与R2的总电阻为：R===12Ω，故B不正确；由I=可得，R1与R2的电流之比为：====，故C不正确；由P=UI可得，R1与R2消耗的电功率之比为：===，故D正确．应选D．点评：此题考查了并联电路的特点和欧姆定律、电功率公式的灵活应用，是一道即为简单的应用题．7．考点：专题：应用题；电路和欧姆定律．分析：由电路图可知，R0与R串联，电压表测R0两端的电压．根据环境的温度可知热敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化．解答：解：由电路图可知，R0与R串联，电压表测R0两端的电压．当环境温度升高时，热敏电阻的阻值变小，电路中的总电阻变小，故A不正确；由I=可知，电路中的电流变大，由U=IR可知，R0两端的电压变大，即电压表的示数变大，故B正确；同理，当环境温度降低时，热敏电阻的阻值变大，电路中的总电阻变大，电流变小，因串联电路中各处的电流相等，所以，通过R和R0的电流变小，故CD不正确．应选：B．点评：此题考查了电路的动态分析，涉及到串联电路的电流特点和欧姆定律的应用，利用好“热敏电阻阻值会随温度的升高而变小〞是关键．8．考点：专题：计算题；欧姆定律；电能和电功率．分析：〔1〕当S1闭合S2断开时，R1、R2并联，甲测R2支路电流，乙测干路电流，甲、乙两电流表的示数之比，根据并联电路电流特点求出通过R1和R2的电流之比，根据欧姆定律求出电阻之比．〔2〕当S1、S2都闭合时，甲、乙都是电压表，R1、R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，根据串联电路电流特点和欧姆定律求出两电表示数之比；〔3〕根据P=求出总功率之比，解答：解：〔1〕当S1闭合S2断开时，R1、R2并联，甲测R2支路电流，乙测干路电流，那么I甲=I2，I乙=I1+I2，∵I甲：I乙=1：3，∴I2：〔I1+I2〕=1：3，∴I1：I2=2：1，故B错误；∵U1：U2，∴由欧姆定律得：R1：R2=：=I2：I1=1：2，故A错误；〔2〕当S1、S2都闭合时，甲、乙都是电压表，R1、R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，∵串联电路中电流处处相等，∴根据欧姆定律得：甲电压表示数U甲′=I〔R1+R2〕，乙电压表示数U乙′=IR2，∴U甲′：U乙′=I〔R1+R2〕：IR2=〔R1+R2〕：R2=〔1+2〕：2=3：2，故C错误；〔3〕∵P1=+，P2=，∴P1：P2=〔+〕：=〔R1+R2〕2：R1R2=〔1+2〕2：1×2=9：2，故D正确．应选D．点评：此题考查了串联电路和并联电路的特点，以及欧姆定律的灵活运用，关键是开关闭合和断开时电路串并联的判断．9．考点：专题：应用题；电路和欧姆定律．分析：要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．解答：解：A．两电阻串联，电压表测R0两端的电压，滑动变阻器处于最大阻值处时可以测出两端的电压，但其它位置无法测出或准确知道滑动变阻器接入电路中的电阻，所以无法利用串联电路的特点和欧姆定律求出R x的阻值，故A不正确；B．两电阻串联，分别利用电流表测出滑片位于最大阻值处和0Ω时电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R x的阻值，故B正确；C．当开关S1闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律表示出电源的电压，当S1断开时，两电阻串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R x 的阻值，故C正确；D．当开关S1闭合或断开时，电压表始终测电源的电压，无法得出R x两端的电压的通过的电流，测不出R x的阻值，故D不正确．应选BC．点评：此题考查了测电阻阻值问题，要测电阻阻值，需要测出待测电阻两端电压与通过电阻电流，分析清楚图示电路结构、应用串并联电路特点与欧姆定律即可正确解题．10．考点：专题：应用题；电路和欧姆定律．分析：由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；根据并联电路的电流特点求出各支路的电流，根据并联电路的电流特点求出两电流表的示数．解答：解：电路的等效电路图如以下图所示：三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；因并联电路中各支路两端的电压相等，所以，通过三电阻的电流分别为：I1===1A，I2===2A，I3===3A，因并联电路中干路电流等于各支路电流之和，所以，电流表A1和A2的示数分别为：I A1=I2+I3=2A+3A=5A，I A2=I1+I2=1A+2A=3A．应选D．点评：此题考查了并联电路的特点和欧姆定律的应用，关键是电路串并联的区分和电流表所测电路元件的判断．11．考点：专题：欧姆定律．分析：根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．解答：解：如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各局部电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=〔3﹣2〕：2=1：2；又因为串联电路电流相等，即I1=I2；由I=可得，R1：R2=：=U1：U2=1：2．应选B．点评：此题考查电压表和电流表在电路中的作用、串联电路的特点以及欧姆定律的应用，关键是明确甲乙仪表的种类和测量对象．12．考点：专题：欧姆定律；电能和电功率．分析：〔1〕由图象可知通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，从图象中读出任意一点的电流和电压值，根据欧姆定律求出两电阻的阻值，然后比拟两电阻的阻值；〔2〕根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压关系，根据P=I2R求出两个电阻的电功率之比．解答：解：〔1〕由图象可知，通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，且U A=U B=3V时，I A=0.6A，I B=0.3A；根据欧姆定律可得，两电阻的阻值分别为：R A===5Ω，R B===10Ω，所以A的电阻值小于B的电阻值，故A错误；〔2〕因为串联电路中各处的电流相等，所以通过A、B电阻的电流之比是1：1，故A不正确；A、B电阻的两端电压之比：====，故C正确；由P=I2R可知，A、B电阻的电功率之比：===，故D不正确．应选C．点评：此题考查了串联电路的电流特点和欧姆定律、电功率公式的应用，关键是根据图象判断出两电阻为定值电阻并读出相关的信息．13．考点：专题：电与热、生活用电．分析：测电笔是用来区分火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；试电笔测试图中的a、b、c、d四点，只有d点不发光，那么d点与火线断开，a、b、c与火线连通的，据此判断．解答：解：A、开关s接触不良，b、c、d三点都不会发光，故A错误．B、电灯的灯丝断了，c、d两点都不会发光，故B错误．C、电灯的灯丝被短路了，形成电源短路，将烧坏导线，故C错误．D、c、d之间的某处断路了，a、b、c三点发光，d点不发光，故D正确．应选D．点评：此题考查了家庭电路故障的判断、测电笔的使用，反响同学学以致用的能力，在正常情况下，测电笔测火线应亮，测零线应不亮．14．考点：专题：电与热、生活用电．分析：〔1〕测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；〔2〕平安用电的原那么：不接触低压带电体，不靠近高压带电体；〔3〕避雷针可使周围的空气形成一条可以导电的通道，使电荷沿避雷针的针尖、金属线流入大地，而不损坏建筑物；〔4〕发现有人触电时，首先要切断电源，再采取救援措施．解答：解：A、使用测电笔时，手要与笔尾金属体接触，此选项符合平安用电原那么；B、在高压线下钓鱼，很容易造成高压电弧触电，此选项不符合平安用电原那么；C、安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而防止电流通过建筑物产生破坏作用，此选项符合平安用电原那么；D、发现有人时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，此选项符合平安用电原那么．应选B．点评：此题考查平安用电的有关问题，相比照拟简单，属于根底题．二．填空题〔共11小题〕15．考点：专题：计算题；压轴题；动态预测题；图析法．分析：由电路图可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；〔1〕根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出R2的阻值；〔2〕根据滑片的移动判断接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和R2两端电压的变化，再根据串联电路的电压特点确定电压表示数的变化．解答：解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压U1，电流表测电路中的电流；〔1〕由题意可知，U=12V，I=0.4A，U1=8V，那么U2=U﹣U1=12V﹣8V=4V，R2===10Ω．〔2〕当将滑动变阻器R1的滑片向右移动时，接入电路的电阻减小，电路的总电阻变小；根据I=可知，电路中的电流变大；根据U=IR可知，R2两端的电压变大；根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即电压表的示数变小．故答案为：10；小．点评：判断电压表或者电流表示数变化的题目，需要按照以下步骤进行分析：〔1〕判断电路的连接方式，并认清电路中电流表、电压表的测量对象；〔2〕分析滑动变阻器的滑片移动时引起电路中总电阻的变化情况，并根据欧姆定律分析电路中总电流的变化情况，从而分析出电路中测量总电流的电流表的示数变化情况；〔3〕根据欧姆定律分析定值电阻两端的电压变化情况，根据串、并联电路中的电压和电流关系分析其余电表变化情况．16．考点：专题：应用题；欧姆定律．分析：从电路图可知，R1、R2串联，电流相等，根据公式U=IR可知，电阻越大，电阻两端的电压越大．从电路图可以看出R1的电阻变化与屏下端的距离的关系．解答：解：∵R1、R2串联，∴通过两电阻的电流相等，当R1两端电压减小时，∵U=IR，∴R1的电阻在减小，从电路图可以看出R1的电阻减小，应该是增大到屏下端的距离．故答案为：减小；增大．点评：此题考查了欧姆定律的应用和串联电路的特点，关键是对电路图的正确分析．17．考点：专题：应用题；电路和欧姆定律．分析：〔1〕当电流表并联在R1两端时，R2、R3串联，根据欧姆定律求出电路中的总电阻，根据电阻的串联和R1=R2=R3求出三电阻的阻值；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用专训2：控制变量法与转换法的应对于一些看不见摸不着的现象或不易直接测量的物理量，物理学中常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
在探究“导体的导电性能、电阻的影响因素”的实验中，通过观察灯泡的亮度变化，或电流表示数的变化，来推断导体的导电性能和电路中电阻的变化，利用了转换法。
其中，根据电流表的示数作出判断更准确，而根据灯泡的亮度作出判断更直观。
物理学中对于多因素(多变量)的问题，常常采用控制因素(变量)的方法，把多因素的问题变成多个单因素的问题，而只改变其中的某一个因素，从而研究这个因素对事物的影响，然后分别加以研究，最后再综合解决，这种方法叫控制变量法。
探究电阻影响因素的实验运用了控制变量法。
探究导体的导电性能1．(中考·汕尾)某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关②食盐水溶液的导电性能与溶液的质量有关离有关③食盐水溶液的导电性能与溶液中两点间的距(第1 题图)如图A 所示的装置，将电路中的a、b 两金属片计了为了验证猜想，他们设图B 甲、乙、丙、丁溶液中所示的位置(金属片a、b 每次插入溶液中分别插入如的深度都相同)进行探究：(1)在连接电路时，开关必须________，本实验电路中接入电阻R0 的目的是________________；(2)食盐水溶液的导电性能可以由____________________________来_判断；(3)将金属片a、b 分别插入如图 B 甲、乙所示位置可探究猜想________(填序号)；为了探究猜想②，应将金属片a、b 分别插入________两图所示位置；(4)将金属片a、b 分别插入如图 B 乙、丁所示位置，若I 乙≠I丁，由此可得到的结论是：___________________________________________________。
_2．(中考·陕西)雨天乘车时，小华发现汽车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化。
雨停后，刮水器自动停止工作。
小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置。
小华想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图甲所示的雨水检测金属网(以下简称检测网)，并设计了如图乙所示模拟电路进行探究。
(第2题图)(1)小华按照所设计的电路图连接电路，实验时，检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通，表明雨水是________(填“导体”或“绝缘体”)。
小华通过观察电路中____________的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化。
(2)将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：检测网浸入雨水中部分未浸入1/3 浸入2/3 浸入全部浸入电流表的示数/A 0.16 0.20 0.32①结合上述实验将表格中的数据补充完整。
②分析数据可知，检测网浸入雨水中深度越深，电流表示数越大。
这说明a、b 间接入电路的电阻在____________(填“变大”或“变小”)。
根据影响导体电阻大小的因素可知：a、b 间接入电路的电阻变化是由导体的______________变化引起的。
(3)小华设计的电路在无雨水时，电动机不能转动，无法实现车窗的清洗。
请你在不拆卸原电路的基础上，在该电路中加装一个电路元件，以解决此问题。
加装的元件是：_________________________________________________。
_简述你的做法：_________________________________________________。
_探究电阻的影响因素(控制变量法)3．(中考·哈尔滨)小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关。
有关。
猜想二：导体的电阻可能与导体的横截面积猜想三：导体的电阻可能与导体的材料有关。
了 4 根电阻丝，其规格、材料如下表所示。
实验室提供(mm2)编号材料长度(m) 横截面积A 镍铬合金0.25 1.0B 镍铬合金0.50 1.0C 镍铬合金0.25 2.0D 锰铜合金0.25 1.0(第3题图)(1)如图所示电路，闭合开关后，在M、N 之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小。
小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小。
，因为灯泡可以保护电路，从而防止小亮认为：灯泡和电流表同时使用更好烧坏电流表。
你赞同________(填“小明”“小红”或“小亮”)的观点。
(2)为了验证猜想二，可依次把M、N 跟________、________(填“A”“B”“C”或“D”的)两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小。
(3)依次把M、N 跟电阻丝A、B 的两端连接，闭合开关，电流表的示数不同，分析比较A、B 两根电阻丝电阻的大小，可探究电阻跟__________的关系，其结论是_________________________________________。
_(4)小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想________(填“一”“二”或“三”)的实验验证。
(5)以上方法在研究物理问题时经常用到，被称为控制变量法。
下列4个实验中没有用到此方法的是( )A．探究电流与电压、电阻的关系实验B．探究影响压力作用效果的因素实验C．探究平面镜成像的特点实验D．探究影响摩擦力大小的因素实验4.(中考·白银)学习了电流、电压和电阻知识后，同学们发现电流与水管中的水流相似、电压与水压差相似。
李明和同学们提出：导体对电流的阻碍作用可能与水管对水流的阻碍作用相似，所以针对影响导体电阻大小的因素，他们提出了以下猜想：猜想一：导体电阻大小可能与导体的长度有关(类比管道长短)；细)。
有关(类比管道粗猜想二：导体电阻的大小可能与导体的横截面积的电阻丝，于是他们从实验室借来了某合金材料制成的各种长度和横截面积并设计了如图所示的电路。
(第4 题图)(1)连接电路时，开关S 应处于________(填“断开”或“闭合”)状态，闭合开关前滑动变阻器的滑片P应置于________(填“a”或“b”位)置；(2)闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能是________________。
(3)电路连接正确后，他们经过认真测量，得到了下表所示的数据：实验序号 1 2 3 4 5 6 7 8 9 ⋯⋯长度L/m 2.0 4.0 6.0 2.0 4.0 6.0 2.0 4.0 6.0 ⋯⋯横截面积2 S/mm 1.0 1.0 1.0 2.0 2.0 2.0 4.0 4.0 4.0 ⋯⋯电阻R/ Ω 2.0 4.0 6.0 1.0 2.0 3.0 0.5 1.0 1.5 ⋯⋯比较表中数据，要验证他们的猜想一，可选哪三组数据作比较：____________________；比较表中数据，要验证他们的猜想二，可选哪三组数据作比较：____________________；(4)本实验采用的研究方法是___________________________________；_(5)实验结束后，细心的同学发现还有一个影响电阻大小的因素没有研究，这个因素是_____________________________________________________。
_专训答案专训1．(1)断开；保护电路(2)电流表示数的大小(3)①；甲、丙(4)食盐水溶液的导电性能与溶液中两点间的距离有关2．(1)导体；电流表示数(2)①0；②变小；横截面积(3)开关；将开关与检测网并联电路点拨：(1)放入雨水中，电路能接通，说明雨水是导体；可以通过观察中电流表示数的变化，来判断电动机转速的变化；(2)①在检测网没有浸入雨水中时，电路是断开的，故电流表的示数应为0；②检测网浸入雨水中部分越多，电流表的示数越大，说明电路中的电阻越小，这也说明a、b 间接入的电阻越小，a、b 间接入的电阻横截面积变化引起的。
(3)要想在无雨水时电动机能这是由于可。
够转动，可在电路中加装一个开关，让开关与检测网并联即3．(1)小亮(2)A、C (3)导体的长度；在导体的材料、横截面积相同时，导体的长度越长，电阻越大(4)三(5)C确地反点拨：(1)灯泡的亮度可以明显地显示电阻的大小，而电流表可以精映电阻的大小，两者串联接入电路中，在兼顾上述优点的同时，灯泡还可以起到仅保护电路的作用。
(2)研究导体的电阻可能与导体的横截面积的关系，应选择A、C 进行实验。
(3)利用仅长度不同的电阻丝A、B 进行横截面积不同的电阻线实验，可研究电阻与导体的长度的关系。
(4)将一根电阻丝接入不同的长度在电路中，可研究电阻与导体的长度的关系；将一根电阻丝一半接入电路，或对折后并联接入电路，可研究电阻与导体的横截面积的关系。
一根电阻丝的材料无法改变，不能用来研究电阻与导体的材料的关系。
(5)探究平面镜成像特点的实验利用的是等效替代法。
4．(1)断开；b (2)电阻丝处断路(3)1、2、3(或4、5、6，或7、8、9) 1、4、7(或2、5、8，或3、6、9) (4)控制变量法(5)材料合前应将滑点拨：(1)为保护电路，在连接电路时，开关必须断开；开关闭电源动变阻器滑片移动到最大阻值处，即图中的 b 端；(2)电压表示数始终接近电压，说明与用电器并联的电路发生断路；(3)要验证猜想一：导体电阻与导体的长度的关系，应选取导体的材料、横截面积相同而长度不同的导体接入电路，：导体电1、2、3(或4、5、6，或7、8、9)组；要验证猜想二据为则应选取的数同的导阻与导体的横截面积的关系，应选取导体的材料和长度相同而横截面积不1、4、7(或2、5、8，或3、6、9)组；(5)在实验过据为体接入电路，即选取的数。
程中选取的导体的材料都相同，无法探究导体电阻与材料的关系。
