房屋建筑学门窗(课堂PPT)
13
上翻门
充分利用上部 空间，门扇不 占面积，用于 不经常开关的 门，如车库门。
14
15
升降门
门扇沿轨道上升， 不占使用面积， 用于空间较高的 民用与工业建筑。
16
17
卷帘门
18
带采光的 卷帘门
19
（二）门的尺度
门的尺度指门洞高宽尺 寸，要符合《建筑模数 协调统一标准》
一般民用建筑：
≥2100mm
使用方便，美观大方，广泛用于商场、学校、 医院、办公楼等
门扇上应 镶嵌透明 玻璃
8
无框玻璃弹簧门
9
推拉门
节约空间，构造复杂，较多用于工业建筑车间门 和仓库门。
10
11
折叠门
适用于较大的洞口，开启 时占空间少，构造复杂， 一般在商业建筑或公共建 筑中分隔空间。
12
转门
可用作寒冷地区公共建 筑的外门，但不可作疏 散门。构造复杂，造价 高，不宜大量采用。
➢门的作用：交通联系，分隔房间； 窗的作用：采光、通风
➢设计要求
满足规范和使用要求 造型美观大方 开启灵活，关闭严紧 规格统一
4
7.1.2 门的形式与尺度
5
（一）门的开启方式
平开门 弹簧门 推拉门 折叠门
转门 上翻门 升降门 卷帘门
6
平开门
开启灵活，易于维修，应 用最广泛
7
弹簧门
✓ 当钢门窗的高、宽超 过基本钢门窗尺寸时， 就要用拼料将门窗进 行组合。拼料起横梁 与立柱的作用，承受 门窗的水平荷载。
✓ 拼料与基本门窗之间 一般用螺栓或焊接相 连。当钢门窗很大时， 必须预留伸缩缝，
78
钢门窗实例
不锈钢护窗
伸缩门
上翻门
充分利用上部 空间，门扇不 占面积，用于 不经常开关的 门，如车库门。
14
15
升降门
门扇沿轨道上升， 不占使用面积， 用于空间较高的 民用与工业建筑。
16
17
卷帘门
18
带采光的 卷帘门
19
（二）门的尺度
门的尺度指门洞高宽尺 寸，要符合《建筑模数 协调统一标准》
一般民用建筑：
≥2100mm
使用方便，美观大方，广泛用于商场、学校、 医院、办公楼等
门扇上应 镶嵌透明 玻璃
8
无框玻璃弹簧门
9
推拉门
节约空间，构造复杂，较多用于工业建筑车间门 和仓库门。
10
11
折叠门
适用于较大的洞口，开启 时占空间少，构造复杂， 一般在商业建筑或公共建 筑中分隔空间。
12
转门
可用作寒冷地区公共建 筑的外门，但不可作疏 散门。构造复杂，造价 高，不宜大量采用。
➢门的作用：交通联系，分隔房间； 窗的作用：采光、通风
➢设计要求
满足规范和使用要求 造型美观大方 开启灵活，关闭严紧 规格统一
4
7.1.2 门的形式与尺度
5
（一）门的开启方式
平开门 弹簧门 推拉门 折叠门
转门 上翻门 升降门 卷帘门
6
平开门
开启灵活，易于维修，应 用最广泛
7
弹簧门
✓ 当钢门窗的高、宽超 过基本钢门窗尺寸时， 就要用拼料将门窗进 行组合。拼料起横梁 与立柱的作用，承受 门窗的水平荷载。
✓ 拼料与基本门窗之间 一般用螺栓或焊接相 连。当钢门窗很大时， 必须预留伸缩缝，
78
钢门窗实例
不锈钢护窗
伸缩门
房屋建筑学第4篇 第7章 门窗概述 2ppt课件
❖ 7.4.3门窗玻璃的安装 —— 木门窗用小钉子
将玻璃卡住定位后在槽口四周嵌上油灰；金
属和塑钢门窗先在门窗扇型材内侧凹槽内嵌
入密封条，并在四周安放橡塑 垫衬或垫底，
等玻璃安放到位后，再将带密封条的嵌条将
其固定压紧
精品课件
47
门窗扇的安装
精品课件
48
门扇上下立轴安装节点
精品课件
49
门扇上下立轴安装后节点
第七章 门和窗
7.1 门窗概述
精品课件
1
7.1.1 门窗的作用及功能要求
门窗的作用 ：
门——交通出入及分隔、联系建筑空间，也有采光、通风的作 用。
窗——采光、通风及观望。
门窗的功能要求 ：
1、采光和通风方面的要求
按照国家相应的规范要求，一般居住建筑的起居室、卧 室的窗户面积不应小于地板面积的1/7（窗地比）；公共建 筑方面，学校为1/5，医院手术室为1/2～1/3，辅助房间为 1/12。
16
单层玻璃塑钢推拉窗断面
❖ 3、门窗五金 —— 在门窗各组成部件之间以 及门窗与建筑主体之间起到联接、控制以及 固定的作用
❖ 1） 门的五金主要有门锁、插销、把手、铰 链、闭门器和定门器等
❖ 2）窗的五金有铰链、风钩、插销、拉手以 及导轨、转轴、滑轮等
精品课件
17
门窗五金
精各品式课件铰链
18
平移式滑精杆品课件
19
精品课件
20
各式门窗锁
精品课件
21
闭门器
精品课件
22
精品课件
23
各式定门器
精品课件
24
精品课件
25
7.3 门窗开启方式及门窗开启线
房屋建筑学第七窗门
• 6．美观
房屋建筑学第七窗门
房屋建筑学第七窗门
• (2)窗框的安装 窗框与窗洞口的固定方式有两 种，即立口和塞口。p154
• (a)立口 也称先立口、站口，是当墙体砌至窗 台标高时，把窗框立在设计位置上，并临时加 以固定。砌窗间墙时，沿窗框外侧砌至窗框上 口，再安装窗过梁。这种做法的窗框上下槛均 留出端头（俗称羊角），以伸入墙内。在边框 外侧，每隔500～700 mm高要设置一块木拉 砖，木拉砖最好用鸽尾榫与窗框拉接，简单的 做法是用铁钉将木拉砖钉在窗框上。
2．组合门窗设计宜采用定型产品 门窗作为组合单元。非定型产品的 设计应考虑洞口最大尺寸和开启扇 最大尺寸的选择与控制。
• 后塞口做法使瓦工与木工之间在施工时不致 造成互相等待和碰移窗框位置的现象，
房屋建筑学第七窗门
房屋建筑学第七窗门
• 纱窗扇 纱窗扇宜设在 内侧，将玻璃扇设在外 侧，一是防止雨水流人 室内，二是保护纱窗减 少雨淋。纱窗扇的用料 可略小些，中间的窗芯 也可减少或免去。窗纱 可用金属网或尼龙网， 安装时，用 10mm×10mm木条钉 住即可（图7- 12）。

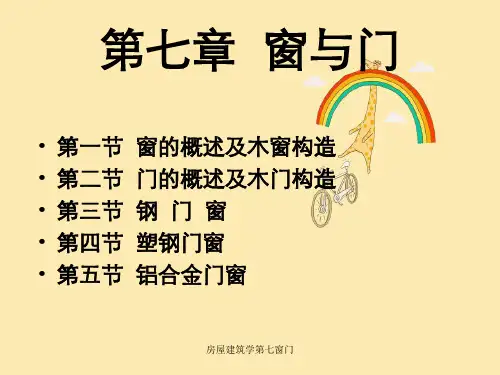

第七章 窗与门
