水蓄冷系统原理图

合集下载

水蓄冷技术概述1

水蓄冷技术概述1

水蓄冷罐的串联形式
数据中心应用中,水蓄冷罐串联接入一般是用于空调系统的容灾备份, 蓄冷罐内的冷水持续流动以保证随时保有备用蓄冷量供应,蓄冷罐通 常采用承பைடு நூலகம்闭式罐形式。
水蓄冷罐的并联形式
在并联接入中,蓄冷罐既作为冷机的负荷端 (蓄冷模式),也作为末端负荷的供冷源(放 冷模式),根据不同状况切换,如下三页所示。
水蓄冷系统 大 4~6℃ 较低 较低 可利用现有系统冷源 技术要求低,运行费用较低 较高 可结合消防水池等现有建筑空间一 并使用,冬天可以作为蓄热系统使用
水蓄冷相比冰蓄冷在数据中心运用中的优势
水蓄冷系统可与原空调系统“无缝”连接,无需再额外配置蓄冷冷源或对 原系统用冷水机组进行调整; 水蓄冷系统的冷水温度与原系统的空调冷水温度相近,可考虑直接使用, 不需设额外的设备对冷水温度进行调整; 水蓄冷系统控制简单,运行安全可靠; 在出现紧急状况可及时投入使用,即可以考虑兼作容灾备份冷源使用。
实施水蓄冷的基本条件
水蓄冷和冰蓄冷的对比
项目 蓄冷槽容积 冷机冷冻水出水温度 冷机耗电 蓄冷系统初投资 蓄冷冷源 设计及运行 制冷性能系数COP 其他用途
冰蓄冷系统 小(仅为水蓄冷槽的10%~35%) 1~3℃ 较高 较高 需要能独立运行的制冰机组或双工况冷机 技术要求高,运行费用较高 低(比水蓄冷低10%~20%) 无
水蓄冷储水形式
迷宫式储水及其水路图
多水罐/水槽式储水
隔板法:类似自然分层式储水法, 在蓄水罐内部安装一个活动的柔性 膈膜或一个可移动的刚性隔板来实 现冷热水的分离,通常隔膜或隔板 为水平布置。这样的蓄水罐可以不 用散流器,但隔膜或隔板的初投资 和运行维护费用与散流器相比并不 占优势。
自然分层式储水法

水蓄冷资料

水蓄冷资料

水蓄冷资料1 水蓄冷的方法水蓄冷是利用水的显热实现冷量的储存。

因此,一个设计合理的蓄冷系统应通过维持尽可能大的蓄水温差并防止冷水与热水的混合来获得最大的蓄冷效率。

在水蓄冷技术中,关键问题是蓄冷罐的结构形式应能防止所蓄冷水与回流热水的混合。

为实现这一目的,目前常用的有以下几种方法:1.1 多蓄水罐方法将冷水的热水分别储存在不同的罐中,以保证送至负荷侧的冷水温度维持不变,多个蓄水罐有不同的连接方式,一种是空罐方式。

如图1a,它保持蓄水罐系统中总有一个罐在蓄冷或放冷循环开始时是空的。

随着蓄冷或放冷的进行,各罐依次倒空。

另一种连接方式是将多个罐串联连接或将一个蓄水罐分隔成几个相互连通的分格。

如图1b,图中示出蓄冷时的水流方向。

蓄冷时,冷水从第一个蓄水罐的底部入口进入罐中,顶部溢流的热水送至第二个罐的底部入口,依次类推,最终所有的罐中均为冷水;放冷时,水流动方向相反,冷水由第一个罐的底部流出。

回流热水从最后一个罐的顶部送入。

由于在所有的罐中均为热水在上、冷水在下,利用水温不同产生的密度差就可防止冷热水混合。

多罐系统在运行时其个别蓄水罐可以从系统中分离出来进行检修维护,但系统的管路和控制较复杂,初投资和运行维护费作较高。

1.2 迷宫法采用隔板把水蓄水槽分成很多个单元格,水流按照设计的路线依次流过每个单元格。

图2所示为迷宫式畜水罐中水流的路线。

迷宫法能较好地防止冷热水混合。

但在蓄冷和放冷过程中有一个是热水从底部进口进入或冷水从顶部进口进入。

这样易因浮力造成混合;另外,水的流速过高会导致扰动及冷热水的混合;流速过低会在单元格中形成死区,降低蓄冷系统的容量。

1.3 自然分层法利用水在不同温度下密度不同而实现自然分层。

系统组成是在常规的制冷系统中加入蓄水罐,如图3a所示。

在蓄冷循环时,制冷设备送来的冷水由底部散流器进入蓄水罐,热水则从顶部排出,罐中水量保持不变。

在放冷循环中,水流动方向相反,冷水由底部送至负荷侧,回流热水从顶部散流器进入蓄水罐。

水蓄冷

水蓄冷
开有形状、大小相同, 间距相等的开口缝
3. 散流器的布置要求
(1) 散流器及其干支管应尽可能对称布置,以确保: ✓ 散流器单位长度的水流量相等,水流速均匀,不引起槽内水
平方向的扰动 ✓ 在各种负荷情况下,散流器接管上任意点的压力恒等
(2)散流器的开口方向应当尽可能减少进水对槽内水的扰动 ✓ 顶部散流器开口向上,避免有直接向下冲击斜温层的动量 ✓ 底部散流器开口向下,避免有直接向上冲击斜温层的动量 ✓ 散流器开口一般为90~120o
上下散流器使水缓慢地流入和流出水槽, 以尽量减少紊流和扰乱斜温层。
水蓄冷系统和特性曲线
释冷过程:当斜温层开始被下部散流器抽出,释冷过程接近结束,C、A水 温依次上升,温度升高的程度取决于斜温层的质量,与散流器设计和罐 内罐壁的传热有关。
蓄冷过程:当斜温层上升至上部散流器时,出水温度逐渐下降
蓄冷效率/完善度(figure of merit, FOM)定义为蓄冷槽实际释 冷量与蓄冷槽理论可用蓄冷量之比。
缺点:
槽表面积与容积之比偏高,蓄冷的热损失增加,蓄冷下降。 有热水从底部进入或冷水从顶部进入现象,因浮力造成混乱。 流速过高,产生旋涡,导致水流扰动和冷热水混合。 流速过低,形成死区,降低系统容量。
四、隔膜式蓄冷
采用活动的柔性隔膜或可移动的刚性隔板,来上下分 离冷热水,蓄冷效率较高。
第三节 水蓄冷罐设计
散流器开口长度:水流进入蓄冷槽时开口的有效长度。 H型和八边型散流器,当直管上开口等间距时,有效长度应为所
有开口的总长度。
q Re* v LQ Q
q Re* v
h
[
g
(
(q /
i
Fr)2
a) /
/3
a

水蓄冷简介

水蓄冷简介

1、水蓄冷空调原理水蓄冷技术是将夜间电网多余的谷段电力与水的显热相结合来蓄冷,并在白天用电高峰时段使用蓄藏的低温冷冻水提供空调用冷。

即空调主机晚上谷段电价制冷通过蓄冷槽蓄冷,高峰电价时段空调主机尽量不开机,为电网“移峰填谷”而节约电费支出。

2、实施目的通过实施水蓄冷空调工程,取得国家电力部门的相关优惠电价政策(见下表),在实际的“谷制峰用”中,节约大量的空调电费,降低贵公司的运行成本。

大工业用电峰谷电价表从2005年6月1日抄见电量起执行二、电力优惠政策针对广东省目前电力供求紧张的形势,为充分运用电价政策引导电力用户移峰填谷,缓解电力供求矛盾,根据国家有关电价政策,结合我省实际,施行了分时段的电价,常规空调其电价为:高峰段1.0189元/度,平段0.6526元/度,谷段0.3368元/度。

3、水蓄冷中央空调的优点采用蓄冷空调系统后,可以将原常规系统中设计运行8小时或10小时的制冷机组压缩容量35-45%,在电网后半夜低谷时间(低电价)开机,将冷量以冷冻水的方式蓄存起来,在电网高峰用电(高价电)时间内,制冷机组停机或者满足部分空调负荷,其余部分用蓄存的冷量来满足,从而达到"削峰填谷",均衡用电及降低电力设备容量的目的。

水蓄冷空调具有以下优点:A、节省新装用户的空调系统初投资(1)节省空调制冷系统投资制冷系统(包括冷却塔等辅机)的容量按日平均负荷选择即可,无需再按冷耗峰值配制。

用于宾馆、公寓,机电设施容量减少20-30%,用于办公楼、大厦及单班制企业,减少50-60%。

所节省的基建投资及电力增容费,足以补偿蓄冷设施之所需并有较大结余。

(湖北省中医医院采取3台1300KW冷水机组满足住院4.3万平米的面积,比原设计减少一台1300KW冷水机组(2)节省电力投资设备容量减少,所需输电和变电设备的容量也相应减少,电力报装费用及电力设备投资降低。

实现“小马拉大车”,在扩建面积不大的建筑中,可不增设主机,仅增设空调末段设备,即可保证新建建筑的空调功能和要求。

水蓄冷罐图片介绍资料PPT

水蓄冷罐图片介绍资料PPT

2-way Valve
1
温度梯度变化
§ 利用水的显热蓄冷并用来供冷的空调系统 § 利用廉价的夜间低谷电将蓄水槽上部的水用冷冻机循环,把冷冻后的
冷水储存在蓄水槽的下部。 § 白天利用储存的 蓄水槽下部4℃的冷水进行供冷。
蓄冷

























供冷 不同时间蓄水槽内蓄冷和放冷过程变化图示

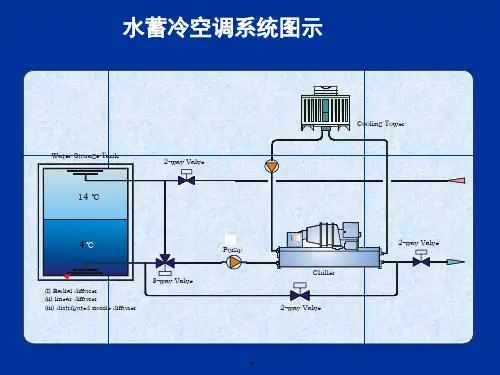

水蓄冷空调系统图示
Water Storage Tank
14 ℃
2-way Valve
Cooling Tower
4℃
(I) Radial diffuser (ii) linear diffuser (iii) distributed nozzle diffuser
3-way Valve
Pump
Chiller 2-way Valve
7
常压型水蓄冷罐的图片
通用服务管理局 加利福尼亚州 蓄冷量: 12,000RTH 蓄冷体积: 4,000立方米
8
常压型水蓄冷罐的图片
9
常压型水蓄冷罐的内部结构图片
10
常压型水蓄冷罐的内部结构图片
11
足球场地下钢筋混凝土水池建造
美国南加洲大学水蓄冷区域供冷工程 蓄冷量: 30,000RTH 蓄冷体积: 11,000立方米
3
22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00
5
水蓄冷罐内温度传感器的布置

蓄冷技术ppt课件

蓄冷技术ppt课件
11
水蓄冷优点
• 投资小,运行可靠,制冷效果好,技术要求低,维护费用少,还可实现大 温差送水和应急冷源,相对于冰蓄冷系统投资大,调试复杂,推广难度较 大的情况来说,水蓄冷具有经济简单的特点。
• 可以使用常规的冷水机组,也可以使用吸收式制冷机组。常规的主机、泵 、空调箱、配管等均能使用,设备的选择性和可用性范围广。
4
水蓄能(水蓄冷+水蓄热)
• 水蓄能空调技术原理 • 所谓蓄能空调,就是将电网负荷低谷期(如夜晚
)的电力用于制冷或者制热,通过利用蓄能介质 将冷(热)量储蓄起来,在电网负荷高峰期(如 白天),再将冷热量释放出来用于建筑物的空调 末端,以承担高峰期空调所需的全部或者部分负 荷。通过采用这种蓄能技术能够实现削峰填谷, 是缓解电力建设和新增用电矛盾的有效途径之一 。
16
蓄冰装置的分类
• 1、 按是否使用载冷剂可分为制冷剂直接蒸发式 和载冷剂循环式。
• 2、 按结冰方式不同分为静态制冰和动态制冰 • 3、 按融冰方式不同分为内融冰、外融冰、内外
同时融冰。 • 4、 按制冷剂流程不同分为密闭式和开放式。 • 5、 按蓄冰形式不同分为不完全冰结式、完全冰
结式、制冰滑落式、封装容器式(包括冰球式) 、冰泥式。
筑负荷较小的工程; • 逐时负荷的峰谷悬殊,使用常规系统会导致装机容量过大
,且大部分时间处于部分负荷下运行的工程; • 电力容量或电力供应受到限制的空调工程; • 要求部分时段备用制冷量的空调工程; • 要求提供低温冷水,或要求采用低温送风的空调工程; • 区域性集中供冷、热的采暖供冷工程。
14
冰蓄冷
9
水蓄冷方法
• 隔板法:在蓄水罐内部安装一个活动的柔 性膈膜或一个可移动的刚性隔板,来实现 冷热水的分离,通常隔膜或隔板为水平布 置。这样的蓄水罐可以不用散流器,但隔 膜或隔板的初投资和运行维护费用与散流 器相比并不占优势。

水蓄冷

水蓄冷

三、迷宫式蓄冷
优点:由多个小槽组 成,且有隔板隔离, 能较好地防止冷热 水混合,对不同温 度的冷热水分离效 果较好。
缺点:
槽表面积与容积之比偏高,蓄冷的热损失增加,蓄冷下降。 有热水从底部进入或冷水从顶部进入现象,因浮力造成混乱。 流速过高,产生旋涡,导致水流扰动和冷热水混合。 流速过低,形成死区,降低系统容量。
2. 散流器的结构形式,应采用对称自平衡的布置方式
(1) 水平缝口式散流器
(2)圆盘辐射型散流器 )
自分配管进入盘中的水通过盘间隙, 自分配管进入盘中的水通过盘间隙,呈水平径向辐射状进入蓄 水槽,使水在蓄水槽内均匀分配。此类散流器的Re值偏高 值偏高, 水槽,使水在蓄水槽内均匀分配。此类散流器的 值偏高, 可通过增加散流器数量来降低Re值 可通过增加散流器数量来降低 值。
q = Re* v Q Q = L= q Re* v
(q / Fr ) 2 / 3 h= [ g ( ρ i − ρ a ) / ρ a ]1/ 3
P14
Q,not q
第四节
水蓄冷空调系统的构成
一、简单水蓄冷空调系统 二、换热器间接供冷式水蓄冷空调系统 三、压力控制直接供冷式水蓄冷空调系统
一、简单水蓄冷空调系统
4、蓄冷罐防水保温
槽底、槽壁绝热。 保温:减少冷损失,防止槽表面结露,防止温度 变化产生的压力使槽损坏。
防水:保温材料防水,防地下水渗入保温层。
三、水蓄冷罐散流器设计
散流器对蓄冷罐的蓄冷效率有显著影响,好的散流器 可实现较佳的分层效果和稳定的斜温层。 散流器的作用:使水流以密度流形式缓慢进入,减少 对储存水的冲击,促使斜温层的形成,减少可能的混 合作用对斜温层的破坏。 斜温层与散流器的关系:

水蓄冷空调系统简介

水蓄冷空调系统简介

目录1、水蓄冷空调系统简介1.1 水蓄冷空调系统原理1.2 实施目的1.3 水蓄冷空调系统特点1.4 系统设计原则1.5 蓄冷模式选择1.6 中旅温泉珠海有限公司实施水蓄冷系统空调好处2、水蓄冷空调设计方案2.1 基本情况2.2 建设蓄冷系统可行性2.3制冷站主要设备配置2.4 水蓄冷中央空调系统主要增加设备2.5 蓄冷水池2.6 设计计算依据2.7 水蓄冷系统经济性分析3、电费节约计算方法4、合作模式5、蓄冷水池4.1 蓄冷设备4.2 水池保温6、水蓄冷控制系统5.1 控制目的5.2 控制功能1、水蓄冷空调系统简介1.1水蓄冷空调原理水蓄冷技术是将夜间电网多余的谷段电力与水的显热相结合来蓄冷,并在白天用电高峰时段使用蓄藏的低温冷冻水提供空调用冷。

即空调主机晚上谷段电价制冷通过蓄冷槽蓄冷,高峰电价时段空调主机尽量不开机,为电网“移峰填谷”而节约电费支出。

1.2 实施目的通过实施水蓄冷空调工程,取得国家电力部门的相关优惠电价政策,在实际的“谷制峰用”中,节约大量的空调电费,降低工厂的生产成本;也为节能环保做出了一定的贡献。

1.3 水蓄冷空调系统特点水蓄冷空调代表着当今世界中央空调的先进水平,预示着中央空调的发展方向,有如下优点:a.减少冷水机组容量,总用电负荷少,减少变压器配电容量与配电设施费。

b.利用峰谷荷电价差,大大减少空调年运行费。

c.使用灵活,节假日部分办公楼使用的空调可由蓄冷水槽直接提供,节能效果明显。

d.可以为较小的负荷(如只使用个别办公室)蓄冷水槽放冷定量供冷,而无需开主机。

e.具有应急功能,提高空调系统的可靠性。

f.上班前启动时间短,只需10—15分钟即可达到所需温度,常规系统约需1小时。

1.4系统设计原则经济水蓄冷系统设计须综合考虑影响初期投资及运行成本的各种因素,详尽研究系统的电费、峰谷电价结构及设备初期投资等因素,以期达到最佳的经济效益,在降低初期投资的同时节约更多的运行电费,转移更多的高峰用电量。

劳特斯水蓄冷PPT

劳特斯水蓄冷PPT
大温差水蓄冷节能 中央空调系统介绍
1
1.水蓄冷的概念
水蓄冷技术将夜间电网多余的谷段电力 与水的显热相结合来蓄冷,并在白天用电高 峰时段使用蓄藏的低温冷冻水提供空调用冷。
2
2.水蓄冷的起源及应用现状
1938年东日会馆水蓄冷槽的建立标志着水蓄冷技术应用 的诞生。经过半个多世纪,水蓄冷设计和运行控制技术已经 较为成熟。20世纪末,为了使水蓄冷技术更趋经济高效,提 高与其它空调系统的竞争力,日本的大型电力会社开始尝试 大温差型水蓄冷空调系统,通过扩大水蓄冷槽的蓄冷温差, 达到增加蓄冷量,减小水蓄冷槽体积,提高空调系统效率。 在国内随着人们对于水蓄冷技术的逐步认识以及分时电价的 峰谷比价逐年增大,水蓄冷空调的经济效益已日趋显现。
21
7.与常规空调就增加 减少电量环节说明
增加的部分:
❖ 晚上蓄冷时,蒸发温度较低,增加了用电量(4~5%) ❖ 能源的二次转换增加了部分用电量(8-10%)
减少的部分:
❖ 晚上蓄冷时,室外温度比较低,减少用电量(4~6%) ❖ 过渡季节可以解决“大马拉小车”的情况(15%以上)
22
23
1. 实际案例介绍
19
6.与冰蓄冷系统比较——缺点
❖ 实际案例中,由于冰蓄冷的蓄冷设备一般在多个 蓄冷槽内实现,设备之间需留有检修通道及开盖 距离,而且冰槽内有乙二醇及预留结冰时膨胀空 间,冰蓄冷的蓄水(冰)有效空间一般只是实际 占用空间的一小部分;大温差水蓄冷系统在一个 蓄冷槽内完成全部蓄冷和放冷过程,占用空间绝 大部分是有效的蓄冷空间。具体已投运的项目表 明,大温差水蓄冷的实际占用空间只略大于冰蓄 冷的实际占用空间。
❖ 节省电力投资:设备容量减少,所需输电和变电设备的容 量也相应减少,电力报装费用及电力设备投资下降。

水蓄冷工作原理

水蓄冷工作原理

弄懂水蓄冷工作原理,让你的夏天更舒适
夏天到了,天气变得炎热,许多家庭都开始使用空调来降温。

不过,空调不仅消耗大量的电能,而且对环境有害。

对于想要一种更环保、更节能的降温方法的人来说,水蓄冷就是一个很好的选择。

本文
将介绍水蓄冷的工作原理,帮助你更好地了解和使用。

水蓄冷是利用水的储能性质来降低空气温度的一种技术。

它的工
作原理可以简单地描述为:利用夜间或低峰期的便宜电价,将水塞满
一个巨大的水箱或水库,从而在高峰期负荷高时,把封闭式水循环系
统内的水冷却器里的高温水通过换热器或热交换器与储能的冷水进行
热交换,达到降温效果。

这样就可以大大减少空调的耗电量,使用更
环保、更节能、更智能的降温方式了。

根据不同的用途,水蓄冷分为风机盘管水蓄冷和中央空调水蓄冷。

两者的区别主要在于风机盘管水蓄冷是单元式的,指定的区域就是直
接用水冷却,而中央空调水蓄冷则是集中式的,可对整个建筑进行冷却。

事实上,水蓄冷技术已经得到广泛应用,尤其在一些大型商业建
筑和办公楼中。

水蓄冷还能够与光伏、风力发电等先进的能源技术进
行混合,实现更广泛的节能减排效果。

因此,了解这种技术并善加利
用将对环保和节能作出贡献,为人们创造更加宜居的环境。

水蓄冷空调原理

水蓄冷空调原理

水蓄冷空调原理随着人们生活水平的提高和环境保护意识的增强,节能减排成为了人们关注的焦点之一。

在空调领域,水蓄冷空调应运而生,成为一种节能环保的新技术。

那么,水蓄冷空调到底是如何工作的呢?让我们一起来探讨一下水蓄冷空调的原理。

我们需要了解水蓄冷空调的工作原理。

水蓄冷空调利用水作为储存介质,通过在低峰时段利用电力将水冷却至较低温度,然后将冷水储存在水箱中。

在高峰时段,通过循环泵将冷水送至空调末端,实现空调制冷的效果。

这样一来,就能在高峰时段减少空调的耗电量,节约能源。

水蓄冷空调的优势在于其高效节能的特点。

由于在低峰时段利用电力将水冷却,而在高峰时段利用冷水进行制冷,避免了高峰时段的用电高峰,有效降低了空调系统的能耗。

与传统空调相比,水蓄冷空调在节能方面有着明显的优势。

水蓄冷空调还具有供冷效果好、环保节能等特点。

由于水的比热容较大,能够在单位质量下储存大量的冷量,因此水蓄冷空调的供冷效果要好于传统空调。

同时,水蓄冷空调不会产生废气废渣,对环境友好,符合当今社会对节能环保的要求。

然而,水蓄冷空调也存在一些不足之处。

首先,水蓄冷空调的系统建设成本较高,需要建造水箱、循环泵等设备,投资较大。

其次,水蓄冷空调的运行稳定性和安全性也需要得到保障,需要定期检查和维护,增加了管理成本。

水蓄冷空调作为一种新型节能环保技术,具有明显的优势和特点。

通过充分利用低峰时段的电力,将冷量储存在水中,再在高峰时段利用冷水进行制冷,实现了节能减排的目的。

然而,水蓄冷空调也面临着一些挑战,需要不断完善技术和降低成本,以推动其在市场上的应用和推广。

相信随着技术的不断进步和社会的不断发展,水蓄冷空调将会在未来得到更广泛的应用,为人们的生活带来更多的便利和舒适。

水蓄能技术特点、设计要点及工程实例

水蓄能技术特点、设计要点及工程实例

水蓄能技术特点、设计要点及工程实例水蓄冷是利用水的显热实现冷量的储存,通常利用3-7°C的低温水进行蓄冷。

一个设计合理的蓄冷系统应通过维持尽可能大的蓄水温差并防止冷水与热水的混合来获得最大的蓄冷效率。

水蓄冷可直接与常规系统区配,无需其它专门设备。

水蓄冷原理流程图水蓄冷系统组成简单的水蓄冷制冷系统是由制冷机组、蓄冷水槽、蓄冷水泵、板式换热器和放冷水泵组成。

有的水蓄冷系统还可不配板式换热器。

水蓄冷系统制冷机组与蓄冷装置的连接方式,可采用并联方式和串联方式;在串联连接方式中,可采用主机上游串联方式与主机下游串联方式。

蓄水罐蓄水罐形状最适合自然分层的蓄水罐的形状为直立的平底圆柱体。

与立方体或长方体蓄水罐相比。

圆柱体在同样的容量下,面积容量比小,蓄冷罐的面积容量比最低。

单位容量比小,蓄冷罐的面积容量比越小,热损失就越小,单位冷量的基建投资就越低。

其他形状的蓄冷罐也可以用于自然分层,但必须采取措施防止由罐壁的斜坡或曲面所带来的进口水流的垂直运动。

球状蓄水罐的面积容量比最小,但分层效果不佳,实际应用较少,立方体和长文体的蓄水罐可以与建筑物一体化,虽然损失较大,但可以节省一个单独蓄水罐,从而节省基建投资。

蓄水罐的高度直径比是设计时需要考虑的一个形状参数,一般通过技术经济比较来确定。

斜温层的厚度蓄水罐的尺寸无关,提高高度直径比降低了斜温层在蓄水罐中所占的份额,有利于提高蓄冷的效率,但在容量相同的情况下增加了蓄水罐的投资,提高高度直径带来的一定的难度。

蓄水罐安装位置由于水蓄冷采用的是显热储存,蓄水罐的体积较用于相变储存的罐要大得多。

因此安装位置是蓄水罐设计时所考虑的重要因素。

如空间有限,可在地下或半地下布置蓄水罐。

对于新的项目,蓄水罐与建筑物的一体化能降低投资。

这比单独新建一个蓄水罐要合算。

蓄水罐材料结构常用的蓄水罐为:焊接钢罐、装配式预应力水泥罐和现场浇筑水泥罐。

钢罐良好的导热性能会影响蓄冷效率,对于体积较小的蓄水罐这种影响较明显,水泥罐的绝热性能田间,地下布置时热损失不会很大,但水泥罐的绝热性能同时会造成斜温层品质的下降。

转载——冰蓄冷和水蓄冷

转载——冰蓄冷和水蓄冷

随着现代工业的发展和人民生活水平的提高。

中央空调的应用越来越广泛,其耗电量也越来越大,一些大中城市中央用电量已占其高峰用电量的20%以上,使得电力系统峰谷负荷差加大,电网负荷率下降,电网不得不实行拉闸限电,严重制约着工农业生产,对人们正常的生活带来不少影响。

解决该问题的有效办法之一是应用于蓄冷技术,将空调用电从白天高峰期转移到夜间低谷期,均衡城市电网负荷,达到多峰填谷的目的,蓄冷技术的原理,简而言之,是利用夜间电网多余的谷荷电力继续运转制冷机制冷,并以冰的形式储存起来,在白天用电高峰时将冰融化提供空调服务,从而避免中央空调争用高峰电力,最常用的蓄冷方式主要有两大类:冰蓄冷和水蓄冷。

一、冰蓄冷顾名思义蓄冷介质以冰为主,不同的制冰开式,构成不同的蓄冷系统。

蓄冷系统的思想通常有两种,完全蓄冷与部分蓄冷。

因为部分蓄冷方式可以削减空调制冷系统高峰耗电量,而且初投资夜间比较低所以目前采用较多,在确定部分负荷蓄冷系统的装置容量时,一般有两种情况,1、空调系统夜间不运行,仅白天运行,或者夜间运行的空调负荷较小,在这种情况下,选择制冷机的最佳平衡计算公式应为qc=Q/(N1+CfN2)Qs=N2Cfqc,式中qc:以空调工况为基点时的制冷机制冷量,kw,Qs:蓄冰槽容量,KWH;N1:白天制冷主机在空调工况下的运行小时数,由于白天制冷机不一空均为满载运行,计算时该值可取(0.8-1.0)n. N2:夜间制冷主机在蓄冷工况下的运行小时数。

Cf:冷水机组系数,即冷水机组蓄冰工况制冷能力与空调工况制冷能力的比值,一般活塞式与离心式冷水机组约为0.65,螺杆式冷水机组约为0.7.它取决于工况的温度条件和机组型号。

根据这个公式,我们结合具体的工程,就可得出应配置的冷水机组的制冷能力与蓄冰槽容量。

2、空调系统部分夜间运行,而且所需的冷负荷比较大。

在这种情况下,我样一般以夜间所需的冷负荷为依据。

选择基载主机。

然后从总负荷中扣除基载主机所承担的负荷,再按第一种情况合理配制冷水机与蓄冰槽。

蓄放冷策略(方案3000m3全蓄冷)

蓄放冷策略(方案3000m3全蓄冷)

水蓄冷中央空调系统蓄放冷策略(1500m3)一、负荷计算据常规中央空调系统设计计算,该系统夏季最大空调负荷为1000RT。

参照建筑物逐时负荷系数,并根据东莞相关气候参数及大楼实际情况到如下逐时负荷:建筑物夏天设计日(高峰时)空调的逐时冷负荷分布如图1所示由图一可以看出:由上表可得,全天总冷负荷为10320RTh。

尖峰负荷为1000RTh,出现在下午14:00-16:00;低谷(夜间)无冷负荷,根据项目实际情况,可以在夜间电力低价段启动主机蓄冷,在日间电力高价段释冷。

由于水蓄冷空调有相对较大的峰谷电价差政策,因此采用水蓄冷空调可达到最合理的初投资和最节省的运行费用,从而实现空调节能。

二.水蓄冷系统原理由图可以看出,水蓄冷系统中蓄冷水槽作为贮存冷量的容器,夜间低电价段开动主机蓄冷,白天高电价段由蓄冷水池供冷,通过电动调节阀的调节可实现如下运行工况:1)制冷机蓄冷;2)蓄冷槽供冷;3)联合供冷;4)制冷机供冷;5)主机供冷同时蓄冷。

4.设备配置:为实现夜间蓄冷系统的合理调节及运行,新建蓄冷水池、新增蓄冷水泵、放冷水泵及板式换热器等设备构成水蓄冷制冷系统。

设备规划如下:新建水蓄冷设备如下:三、水蓄冷空调系统运行策略1、设计日100%负荷100%负荷时:晚上采用2台主机(500RT)蓄冷8个小时,蓄冷8000RTH,电价高峰部分负荷无需开启主机,采用水池进行供冷即可,3小时(不到)部分平段负荷采用主机进行供冷,其他平段负荷时段采用水池进行供冷。

采用水池进行供冷时,只需开启放冷水泵循环,避开了全部高峰和部分平段的电力负荷。

2、设计日80%负荷80%负荷时:晚上采用2台主机(500RT)蓄冷8个小时,蓄冷8000RTH,电价高峰时段全部采用蓄冷水池进行供冷,1小时(不到)电价平段阶段采用主机进行供冷,其余平段采用水池进行供冷。

采用水池进行供冷时,只需开启放冷水泵循环,避开了全部高峰和部分平段的电力负荷。

3、设计日60%负荷60%负荷时:晚上开2台主机(500RT)蓄冷6.25个小时,蓄冷6250RTH,全天不用开启主机,采用水池供冷即可满足空调负荷。

水蓄冷技术概述ppt课件

水蓄冷技术概述ppt课件

实施水蓄冷的基本条件
水蓄冷和冰蓄冷的对比
项目
冰蓄冷系统
水蓄冷系统
蓄冷槽容积
小(仅为水蓄冷槽的10%~35%)

冷机冷冻水出水温度
1~3℃
4~6℃
冷机耗电
较高
较低
蓄冷系统初投资
较高
较低
蓄冷冷源
需要能独立运行的制冰机组或双工况冷机
可利用现有系统冷源
设计及运行
技术要求高,运行费用较高
技术要求低,运行费用较低
一般来说,自然分层法储水既无迷宫法容易产生用水死区导致蓄冷量减少的问题,也无隔板法机械活动机构的故障隐患,是最简单、有效和经济的储水方法,如果设计合理,蓄冷效率可以达到85%-95%。 自然分层式储水的技术关键在于散流器/布水器,将水平稳地引入罐中,依靠密度差而不是惯性力产生一个沿罐底或罐顶水平分布的重力流,形成一个使冷热水混合作用尽量小、厚度尽量薄的斜温层,要求通过散流器的进出口水流流速合理,以免造成斜温层的扰动破坏。 最适合自然分层的蓄水罐的形状为直立的平底圆柱体。与立方体或长方体蓄水罐相比,圆柱体在同样的容量下,蓄冷罐的面积容量比最低,热损失就越小,单位冷量的基建投资就越低。
散流器/布水器的形式
蓄冷罐的设计要素
蓄冷罐的容积V的计算公式为: V=3600*Q/Δt*ρ*Cp*FOM*av 其中除ρ蓄冷水密度(1000kg/m3)、Cp冷水比热容(4.18kJ/kg*℃)为定值外,其余均为直接影响蓄冷罐最终容积的变量,如Q蓄冷量(RT)、Δt放冷回水温度与蓄冷进水温度间的温差、FOM蓄冷罐保温效率、av蓄冷罐容积效率。
氮封系统原理图
通过在蓄冷罐外立面采用结构装饰件,除了起到美观作用外,还可以一定程度上掩盖蓄冷罐的功能性、减轻周边人员的抵触感

冰蓄冷电蓄热原理cad施工图

冰蓄冷电蓄热原理cad施工图
至冷却塔冷水机组}制冰机}集水沟}蓄冰槽广东国得空调冷冻工业有限公司片冰机\Fisocp.shx制冰循环泵冷冻水泵至末端设备供冷\Fisocp.shx换热器蓄冰槽喷射管吸水管至冷却塔冷却水泵压缩冷凝机组片冰机供冷\Fisocp.shx至末端设备冷冻水泵制冰循环泵吸水管蓄冰槽喷射管至冷却塔冷却水泵换热器压缩冷凝机组片冰机接自来水}软水机}电\P热\P水\P锅\P炉 }板式换热器}至末端设备广东国得空调冷冻\P 工业有限公司}审定}项目负责人}工种负责人}技术部长}校对}设计}制图}审核}第 张}共 张}子项工程}工程名称}图别}图号}日期}设计号}冰蓄冷/电蓄热\P原理方框图比 例图 别图 号日 期第 6 张}总工程师审 核审 定工种负责人项目负责人校 对设 计制 图子项工程}工程名称}共 6 张}MMMMF6}F2}F1}F8}F7}F4}MF5}MMMF3}至末端设备冰蓄冷/电蓄热原理方框图开开关F7开锅炉加蓄热槽联合供热模式蓄热槽单独供热模式锅炉单独供热模式夜间蓄热模式供冷工况开关开关开开关关开关开关F3关开关开关关F1F2关关开关开开F5F4F6关开开停开停关开停P3开开开停停关开P1F8P2冬季系统实现以下功能时电动阀门F1~F8以及水泵状态:夏季系统实现以下功能时电动阀门F1~F8以及水泵状态:冷机加蓄冰槽联合供冷模式蓄冰槽单独供冷模式供冷工况冷机单独供冷模式夜间蓄冰模式开开关开开开关开关开关开F4F3F2F1关开关开关开开关开关关开开关关开停开开开开开开开开F8F6F5F7开关开关P3P2P1开开停冷却水泵 P1蓄冷蓄热循环泵(供冷供热一次泵) P2供冷、热二次泵 P3ห้องสมุดไป่ตู้
