第四章 IS-95移动通信系统分解
IS-95知识点
IS-95一、填空题1、与GSM最大的不同在于，IS-95标准采用了码分多址(CDMA)技术，这是IS-95的核心特征2、伴随IS-95而来的不仅仅是CDMA，还有RAKE接收、多址干扰、闭环控制、软容量、软切换等新概念3、IS-95的主要工作频段是800MHz频段，具体指824~~849MHz和869~894MHz这样一对频带。
4、在IS-95中，基站到移动台的链路称为前向链路，移动台到基站的链路称为反向链路5、IS-95的前向链路和反向链路的两个频带被划分为许多1.25MHz宽的子频带，子频带成对使用，两者的间隔为45MHz6、实现CDMA的基础是扩频通信，产生扩频波形最常用的方法是把二进制扩频码变成双极性的PAM信号7、IS-95使用的扩频码包括正交Walsh码和伪随机码8、基于Walsh码的CDMA必须要求各个扩频波形时间对齐，这样的CDMA也称为同步CDMA9、对于实现严格同步有困难的场合，可以考虑采用准正交设计10、伪随机码也称PN码，IS-95中使用的PN码有长PN码和短PN码两种11、IS-95中短PN码是周期为215的m序列，长码的周期为24212、同一PN序列的不同循环移位称为序列的不同相位或不同偏置13、IS-95中所有基站使用同一PN序列的不同移位14、在IS-95前向链路中，长码用来对数据进行加扰，也用来使功率控制比特的位置随机化15、在IS-95反向链路中，长码用来进行扩频，以抑制不同用户发往基站的信号之间的干扰16、可以容忍不同用户的信号达到接收机的时间不同步的CDMA方式称为异步CDMA17、IS-95的前向链路采用正交码分复用，采用64进制Walsh码中的64个Walsh码字同时发送64路数据，每一路称为一个码道，或者称为一个信道18、IS-95前向信道可分为1个导频信道、7个寻呼信道、55个业务信道19、为了避免相邻小区之间的干扰，IS-95在正交Walsh码的基础上又进一步采用了短PN 码扰码，使相邻小区之间的信号也能靠码分的方式来区分20、IS-95反向链路和前向链路一样，也是靠短PN码区分不同小区，但同一小区内的不同用户不是由不同的Walsh码扩频构成正交CDMA，而是采用Walsh调制和长码扩频构成异步直接序列扩频21、IS-95的反向信道只有接入信道和业务信道两种22、IS-95反向链路的调制和前向链路调制差别是采用OQPSK以降低发射信号的包络起伏，从而能提高移动台功率放大器的功率效率，降低功率放大器的成本23、IS-95反向链路的64进制正交Walsh调制中，输入为6个比特，输出是一个Walsh码字的64个比特24、在IS-95的信道编码中，当一个码字中各个比特经历的衰落有相关性时，信道中的差错会呈现出突发差错的特点，为此需要采用信道交织器打散衰落25、一般来说，语音编码的数据速率越高，语音信号的质量就越好，但速率越高时，所需的无线的信道带宽也越宽26、由于异步CDMA的容量受用户之间的干扰制约，所以一般也称DS-CDMA系统是干扰受限的系统27、在IS-95中，功率控制指令的速率是800b/s，Δ是功率控制步长，典型值是1dB二、名词解释1、准正交设计不要求扩频码之间的严格正交的，但要求它们在有相对延迟的情况下能够做到相关系数较小2、扰码将用户数据与同速率PN码相加(如果是实数表达，就是相乘)，叫扰码，这扰码方式也称外扰3、RAKE接收技术接收机可以分别对多径信号的各条路径进行接收，然后再将各径上的接收信号合并到一起，这就是RAKE接收技术4、多址干扰蜂窝小区中不同用户之间的干扰称为多址干扰5、扩频增益扩频系统对干扰的抑制能力称为扩频增益或处理增益6、比特信噪比(E b/N0)也称为归一化信噪比，是平均每比特接收信号能量Eb与噪声单边功率谱密度N0的比值7、信噪比(SNR)信号功率和噪声功率的比值8、单比特闭环功率控制基站实时监测每个移动台上行的E b/N0，如果发现实测的E b/N0比目标E b/N0偏高，就发送一个单比特的指令要求移动台将发射功率降低Δ分贝，反之提升Δ分贝。
IS-95 CDMA移动通信系统
IS-95 CDMA移动通信系统本文档旨在介绍IS-95 CDMA移动通信系统的相关知识。
IS-95是一种数字化移动通信技术，采用码分多址（Code Division Multiple Access，CDMA）进行信号传输。
本文将从以下几个章节分别详细介绍IS-95 CDMA移动通信系统的结构、功能和关键技术。
1、引言1.1 问题描述1.2 目标2、概述2.1 IS-95系统的历史2.2 IS-95系统的目标和特点3、系统结构3.1 系统架构3.2 系统组成部分3.2.1 基站子系统3.2.2 移动终端子系统3.2.3 网络子系统4、信号传输4.1 基站到移动终端信号传输 4.1.1 正交码通信4.1.2 传输通道4.2 移动终端到基站信号传输 4.2.1 功率控制4.2.2 多路径干扰消除 4.3 数据传输4.3.1 帧结构4.3.2 数据传输方式5、信道管理5.1 系统分配5.2 寻呼过程5.3 呼叫建立5.4 呼叫维护6、安全与隐私6.1 认证6.2 加密算法6.3 位置跟踪7、系统扩展性7.1 容量扩展7.2 频谱效率7.3 数据速率提升8、系统优化与改进8.1 系统性能优化策略8.2 接入网优化8.3 覆盖范围优化以上是IS-95 CDMA移动通信系统的主要内容。
该系统在移动通信领域有着广泛应用，具有较高的容量和性能优势。
希望本文档能够帮助读者深入了解IS-95 CDMA移动通信系统的原理和技术。
附件：1、IS-95 CDMA移动通信系统架构图2、IS-95 CDMA移动通信系统信号传输流程图3、IS-95 CDMA移动通信系统数据传输流程图法律名词及注释：1、CDMA（Code Division Multiple Access）：码分多址，一种数字通信技术，允许多个用户在同一个频带上进行并行通信。
2、基站（Base Station）：移动通信系统中的固定站点，负责与移动终端进行信号交互。
IS-95CDMA移动通信系统讲解
数据帧长
正交扩频
20ms
64进制WALSH码
PN序列周期 242-1 chips and 215 -1chips 扩频解调门限 7dB(Pe=10-4)
1 9
码字
码字能干什么？ 有这么一组码：有一定的互相关性，一定的自相关性，具有逼近白噪声 的统计特性，它们能用来做什么？ 地址码 区分不同用户，不同的信道，不同的基站 特殊用途
（3）基于宽带技术的CDMA使得移动通信中视频应用成为 可能，从而使手机从只能打电话和发送短信息等狭窄的服务中 走向宽带多媒体应用。 （ 4 ） GSM 系统要求到达基站的手机信号的载干比通常为 9dB左右，CDMA系统通常要解扩后信号的值为7dB左右。
1
7
IS-95空口参务信道：业务通信
反向传输的信道特征 n个接入信道：n=32×寻呼道数
55个反向业务信道：业务通信
1
1
12
8.3 无线链路 一、信道组成
物理信道：每个载频在一个小区内以64个Walsh码区分信道。 一个载频包含64个逻辑信道，占用带宽1.25MHz。
导频信道 同步信道
寻呼信道
正向业务信道
前向CDMA信道
反向CDMA信道
基站
反向业务信道
接入信道
MS
13
1
一、信道组成
正向传输的信道特征 1个导频信道：移动台定时获取、载波提取、越区切换 1个同步信道：同步调整 7个寻呼信道：寻呼移动台和发出其他指令
数字移动通信
第八章
IS-95 CDMA移动通信系统
1
1
8.1 发展过程 8.2 IS-95 CDMA系统 8.3 无线链路 8.4 功率控制 8.5 软切换
[工学]移动通信第四章抗衰落技术详细
![[工学]移动通信第四章抗衰落技术详细](https://img.taocdn.com/s3/m/549e5f104b73f242326c5f1e.png)
技术： －－如何获得独立多径信号 －－如何合并获得独立多径信号
本质： －－对同一信号在不同空间/频率/极化/时间的过 取样
6
4.1 分集接收
分集的两重含义 一是分散传输，是接收端能获得多个统计独立的、携 带同一信息的衰落信号；二是集中处理，接收机将收 到的多个统计独立的衰落信号进行合并以降低衰落的 影响。
（2,1,4）卷积编码。 卷积码在CDMA/IS-95系统也得到广泛应用。 例如 在前向和反向信道，系统都使用了约束长 度K=9的编码器。
利用天线阵的波束赋性产生多 个独立的波束并自适应的调整 波束方向来跟踪每一个用户
形成方向图在不同的方向上给 予不同的增益,可以提高接收 信号的信噪比,从而提高系统 的容量
可以将频率相近但空间可分离 的信号分离开
15
分集技术
4.1 分集接收
智能天线
提高SINR改善通信质量 增加系统容量提高用户数量 提高频谱利用率 扩大通信覆盖区域 降低基站发射功率 自动跟踪用户信号位置定位 减小用户发射功率提高电池寿命
最大信噪比准则等。
21
4.1 分集接收
从分集信号中以什么方式作为输出？
M
S(t) msm (t) m1
选择式合并：选择最好的支路作为输出， 其它支路丢弃。
等增益合并：调整各个支路的相位，使之 同相，然后进行等增益相加。
最大比合并：调整各个支路的相位，使之 同相，然后按照各个支路的信噪比数值进 行加权相加。
如果S=0,则R是一个码字；若S 0,则传输一定有错。
由于 S RHT (C e)HT CHT eHT eHT
可见伴随式仅与错误图样有关，与发送的具体码字 无关；(n , k)线性码对接收码字的译码步骤如下： ① 计算伴随式 ST=HRT ; ② 根据伴随式捡出错误图样e； ③ 计算发送码字的估值 Cˆ R e
《现代无线通信》数学大纲
《现代无线通信》数学大纲一、课程名称:现代无线通信(Modern Wireless Communications)二、学时学分:"32学时，2学分三、授课对象电信系硕士研究生四、先修课程:通信电子线路、锁相技术、通信原理、现代通信网五、教学目的:使学生掌握现代无线通信的基本原理、基本技术，了解几种当前广泛应用的典型的无线通信系统。
六、主要内容、基本要求及学时分配:第一章概论(4学时)1. 主要内容•通信及无线通信的发展趋势、无线通信系统的分类•移动通信概述（移动通信的主要特点、移动通信系统的分类、移动通信的演进及未来发展趋势、移动通信系统举例）2. 基本要求•掌握无线通信的发展趋势及无线系统的分类•了解移动通信的主要特点、移动通信系统的分类、移动通信的演进及未来发展趋势第二章蜂窝移动通信系统设计基础（6学时）1. 主要内容•蜂窝覆盖系统介绍•六角形蜂窝覆盖几何学•同频道干扰及信干比•多信道共用及服务质量等级（GOS）•增加蜂窝系统容量的方法（小区分裂、扇区化）•信道分配策略及切换策略•蜂窝覆盖规划2. 基本要求•掌握蜂窝规划的计算方法•掌握多信道共用及服务质量等级的计算方法•了解增加蜂窝系统容量的方法•了解信道分配策略及切换策略第三章无线信道中的电波传播（6学时）1. 主要内容•无线信道的特征•信号经过无线信道传输后的特征•路径损耗定义及大尺度路径损耗模型（室外路径损耗模型、室内路径损耗模型、无线信号穿透建筑物的损耗）•无线信道的冲击响应模型(无线信道的等效复基带冲击响应,无线信道的多经及测量，无线信道的多普勒频移，无线信道的仿真)2. 基本要求•掌握无线信道的特征•掌握信号经过无线信道传输后的特征•掌握在不同情况下用大尺度路径损耗模型计算路径损耗•掌握无线信道的冲击响应模型的应用方法第四章无线通信中使用的一些技术（4学时）1. 主要内容•扩频调制•均衡•分集•Rake接收机•多址接入•OFDM调制2. 基本要求•了解扩频调制技术•了解均衡技术•了解分集技术•了解Rake接收机•了解多址接入技术•了解OFDM调制技术第五章无线网络（2学时）1. 主要内容•公用固定电话网络PSTN•无线本地环路•无线网络的发展•信令及智能网2. 基本要求•掌握PDH和SDH的复用中的接口数据传输速率•了解公用固定电话网络PSTN•了解无线本地环路•了解无线网络的发展•了解信令及智能网第五章 GSM数字蜂窝网（2学时）1. 主要内容•GSM及其业务介绍•GSM网络结构•GSM无线接口•GSM的安全机制•GSM的发展――GPRS•GSM的号码系统2. 基本要求•了解GSM网络结构•了解GSM无线接口•了解GSM的安全机制•了解GSM的发展――GPRS•了解GSM的号码系统第六章 CDMA数字蜂窝移动通信系统（2 学时）1. 主要内容•CDMA基本概念•CDMA的容量•IS-95的主要参数和信道结构2. 基本要求•了解CDMA基本原理及提高系统容量的机理•掌握CDMA容量的计算方法•了解IS－95CDMA的主要参数和信道结构。

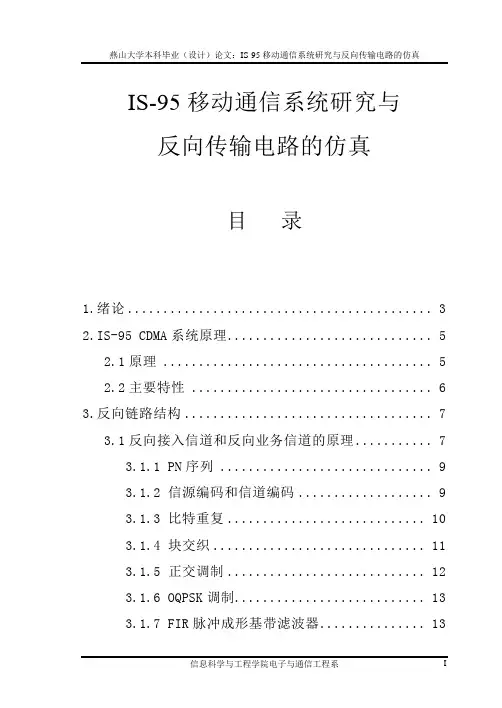

毕业设计9IS-95移动通信系统研究与反向传输电路的仿真毕业论文
前向链路信道包括一个导频信道、一个同步信道、最多7个寻呼信道，以及许多前向业务信道。每一个前向业务信道包括一个前向基本编码信道，还可以包括1到7个前向辅助编码信道。每个信道的信息通过适当的Walsh函数调制，然后以固定码片速率1.2288Mcps，用PN序列正交对进行调制。导频信道始终是安排在编号为0的编码信道。如果存在同步信道，则一般为编号32的编码信道。无论什么时候，寻呼信道总是依次安排在编号1到编号7的编码信道，剩余的编码信道由前向业务信道使用。导频信道用于发射导频信号，导频信号用于解调过程。同步信道在时间上与它的基站导频信道相关，移动台在同步信道中找到与这个特定基站相关的信息。寻呼信道提供给移动台系统信息和指令，另外在移动台接入信道发出接入请求之后对信息进行确认。业务信道发送业务信息。
IS-95A CDMA移动通信基站子系统2
IS-95A CDMA移动通信基站子系统<2>IS-95A CDMA移动通信基站子系统<2>（3）软切换软切换是CDMA移动通信系统所特有的，其基本原理如下，当移动台处于同一个BSC 控制下的相邻BTS 之间区域时，移动台在维持与源BTS无线连接同时，又与目标BTS建立无线连接，之后再释放与源BTS的无线连接。
发生在同一个BSC控制下的同一个BTS间的不同扇区间的软切换又称为更软切换。
在CDMA数字移动系统中，切换的标准主要为导频信号的强度，导频信号强度为接收到的导频能量与全部接收到的能量的比值。
导频信号是每个基站连续发射的未经调制的、直接序列扩频的信号，它主要用于使所有在基站覆盖区中工作的移动台进行同步和切换。
基站利用一周期为2（15次方）=32 768的最大长度伪随机序列（PN）的时间偏置来标识每个前向CDMA信道（由基站到移动台），此序列PN也称为导频序列。
不同前向信道使用不同相位的m序列进行调制，其相位至少相差64bit，因此导频PN序列可使用的相位为512个。
在CDMA系统中所有CDMA小区都采用同一个频率，移动台根据接收到的基站导频信号的不同偏置来区分各个基站。
每个小区的导频要与其同一CDMA信道中的正向业务信道相配合才有效，当移动台检测到一个足够强度的导频而它未与任何一正向业务信道相配合时，就向基站发送一导频强度测量报告，基站根据此报告决定是否切换。
在CDMA 的切换技术中一个显著的优点是可以使用软切换。
所谓软切换是指当移动台需要跟一个新的基站通信时，并不先中断与原先基站的联系。
由于CDMA系统中移动台独特的RAKE接收机可以同时接收两个或两个以上基站发来的信号，从而保证了CDMA系统能够实现软切换。
软切换引入大大地改善了切换的性能，消除了切换过程中通信的中断、小区边界处的“乒乓效应”以及切换引入的噪声。
尽管软切换对前向链路的容量有一定的影响，但在切换区域由于需要，两个前向业务信道为一个移动台使用，所以理论分析前向链路的容量损失相对于语音激活因子3／8或1／2分别为0.2％或0.1％，而这点损失对整个系统不会产生什么影响。
