一用一备潜污泵电气控制系统样本
一用一备潜污泵控制系统设计

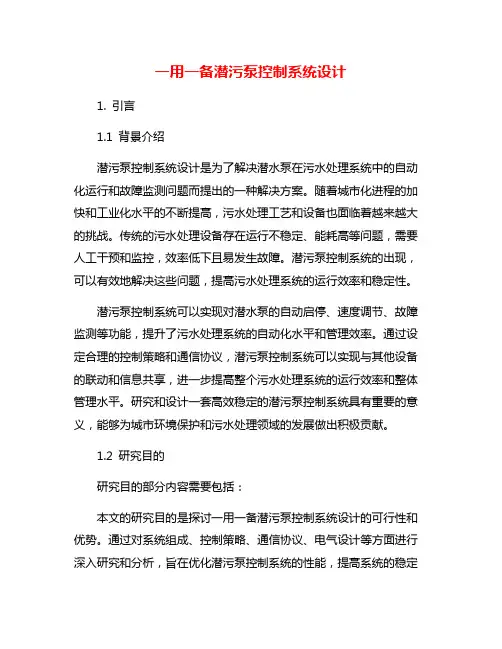

一用一备潜污泵控制系统设计1. 引言1.1 背景介绍潜污泵控制系统设计是为了解决潜水泵在污水处理系统中的自动化运行和故障监测问题而提出的一种解决方案。
随着城市化进程的加快和工业化水平的不断提高，污水处理工艺和设备也面临着越来越大的挑战。
传统的污水处理设备存在运行不稳定、能耗高等问题，需要人工干预和监控，效率低下且易发生故障。
潜污泵控制系统的出现，可以有效地解决这些问题，提高污水处理系统的运行效率和稳定性。
潜污泵控制系统可以实现对潜水泵的自动启停、速度调节、故障监测等功能，提升了污水处理系统的自动化水平和管理效率。
通过设定合理的控制策略和通信协议，潜污泵控制系统可以实现与其他设备的联动和信息共享，进一步提高整个污水处理系统的运行效率和整体管理水平。
研究和设计一套高效稳定的潜污泵控制系统具有重要的意义，能够为城市环境保护和污水处理领域的发展做出积极贡献。
1.2 研究目的研究目的部分内容需要包括：本文的研究目的是探讨一用一备潜污泵控制系统设计的可行性和优势。
通过对系统组成、控制策略、通信协议、电气设计等方面进行深入研究和分析，旨在优化潜污泵控制系统的性能，提高系统的稳定性和可靠性。
通过总结系统优势和展望未来的发展方向，为相关领域的研究和实践提供参考和借鉴。
通过本研究，我们希望为潜污泵控制系统的设计和应用提供理论支持和实践指导，促进污水处理领域的技术进步和发展，为保护环境和改善生活质量做出贡献。
2. 正文2.1 系统组成潜污泵控制系统是由多个组成部分构成的，每个部分的功能都是关键的，一起协同工作才能完成对污水泵站的控制。
系统主要由以下几个部分组成：1. 主控制器: 主控制器是整个系统的核心，负责接收传感器采集的数据，进行逻辑判断和控制指令的下发。
主控制器通常采用PLC或者单片机等控制器。
2. 传感器: 传感器是用来采集污水泵站运行状态的重要部件，主要包括液位传感器、流量传感器、压力传感器等。
通过传感器采集的数据，主控制器可以实时监测泵站的运行状态。
一用一备潜污泵控制系统设计

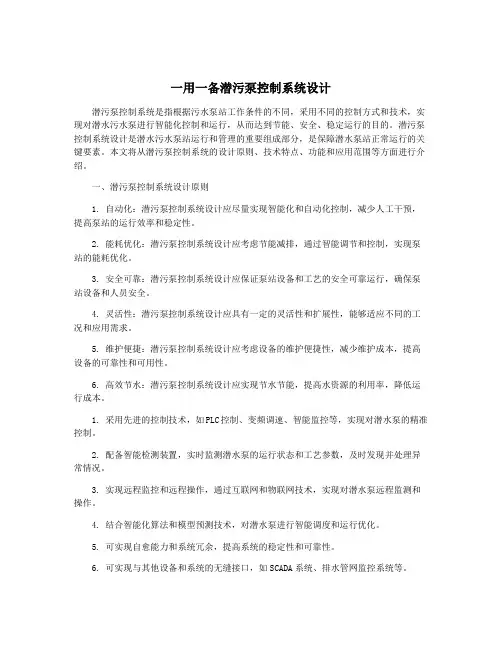

一用一备潜污泵控制系统设计潜污泵控制系统是指根据污水泵站工作条件的不同，采用不同的控制方式和技术，实现对潜水污水泵进行智能化控制和运行，从而达到节能、安全、稳定运行的目的。
潜污泵控制系统设计是潜水污水泵站运行和管理的重要组成部分，是保障潜水泵站正常运行的关键要素。
本文将从潜污泵控制系统的设计原则、技术特点、功能和应用范围等方面进行介绍。
一、潜污泵控制系统设计原则1. 自动化：潜污泵控制系统设计应尽量实现智能化和自动化控制，减少人工干预，提高泵站的运行效率和稳定性。
2. 能耗优化：潜污泵控制系统设计应考虑节能减排，通过智能调节和控制，实现泵站的能耗优化。
3. 安全可靠：潜污泵控制系统设计应保证泵站设备和工艺的安全可靠运行，确保泵站设备和人员安全。
4. 灵活性：潜污泵控制系统设计应具有一定的灵活性和扩展性，能够适应不同的工况和应用需求。
5. 维护便捷：潜污泵控制系统设计应考虑设备的维护便捷性，减少维护成本，提高设备的可靠性和可用性。
6. 高效节水：潜污泵控制系统设计应实现节水节能，提高水资源的利用率，降低运行成本。
1. 采用先进的控制技术，如PLC控制、变频调速、智能监控等，实现对潜水泵的精准控制。
2. 配备智能检测装置，实时监测潜水泵的运行状态和工艺参数，及时发现并处理异常情况。
3. 实现远程监控和远程操作，通过互联网和物联网技术，实现对潜水泵远程监测和操作。
4. 结合智能化算法和模型预测技术，对潜水泵进行智能调度和运行优化。
5. 可实现自愈能力和系统冗余，提高系统的稳定性和可靠性。
6. 可实现与其他设备和系统的无缝接口，如SCADA系统、排水管网监控系统等。
1. 潜水泵的启停控制：根据污水排放量和水位变化，实现潜水泵的启停控制。
2. 变频调速控制：根据实际需求调节潜水泵的转速，提高泵站的运行效率和节能效果。
3. 水位监测和报警：实时监测水位，及时触发报警器并采取相应的控制措施。
4. 故障诊断与报警：对潜水泵运行状态进行监测和诊断，发现并报警异常情况。
一用一备潜污泵控制系统设计
一用一备潜污泵控制系统设计随着城市化进程的加速和工业化的发展，城市污水处理系统的建设越来越重要。
潜污泵控制系统作为城市污水处理系统的重要组成部分，起着关键的作用。
一用一备潜污泵控制系统是一种为了提高潜污泵运行稳定性和安全性而设计的系统，下面将对一用一备潜污泵控制系统的设计进行详细介绍。
一用一备潜污泵控制系统是指在市政污水处理中使用的一种针对潜污水泵的控制系统。
它的主要作用是控制潜污泵的启停和运行状态，保障污水处理系统的正常运行。
这种系统的设计思路是通过设置主备两个潜污泵，当主泵故障时，备用泵可以立即接替工作，确保系统的连续运行。
一用一备潜污泵控制系统的设计需要考虑到多方面的因素，包括系统的可靠性、安全性和智能化程度。
在设备选择方面，需要选用稳定可靠的潜污泵，并配置完备的控制系统，以确保潜污泵的高效运行。
在控制系统的设计上，需要实现主备泵之间的自动切换和监控，确保在主泵发生故障时备用泵能够及时接替工作。
还需要考虑到对潜污泵的运行状态和运行参数进行实时监测和数据采集，以实现对潜污泵的智能化控制和管理。
在具体的系统设计中，一用一备潜污泵控制系统需要包括以下几个方面的内容：1. 控制系统硬件设计：包括潜污泵、控制柜、传感器等硬件设备的选用和配置。
需要选择符合国家标准的潜污泵设备，并配置专业的控制柜和传感器，以确保系统的稳定性和安全性。
2. 控制系统软件设计：包括主备泵的自动切换逻辑设计、运行状态监测和控制策略设计等。
需要针对城市污水处理系统的实际情况，设计合理的控制逻辑和策略，确保系统的高效运行。
3. 控制系统通信与监控：包括对潜污泵运行状态和参数进行实时监测和数据采集，并通过通信网络将数据传输至控制中心。
需要使用先进的通讯设备和监控系统，确保对潜污泵的实时监测和远程控制。
4. 控制系统安全保护：包括对潜污泵运行状态进行安全保护和故障报警功能的设计。
需要配置完备的安全保护设备和故障报警系统，确保系统在遇到异常情况时能够及时报警并采取相应的应急措施。
一用一备潜污泵控制系统设计

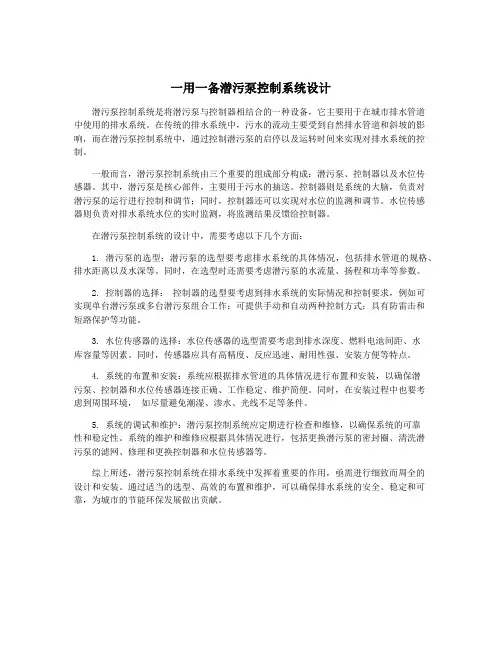

一用一备潜污泵控制系统设计潜污泵控制系统是将潜污泵与控制器相结合的一种设备，它主要用于在城市排水管道中使用的排水系统。
在传统的排水系统中，污水的流动主要受到自然排水管道和斜坡的影响，而在潜污泵控制系统中，通过控制潜污泵的启停以及运转时间来实现对排水系统的控制。
一般而言，潜污泵控制系统由三个重要的组成部分构成：潜污泵、控制器以及水位传感器。
其中，潜污泵是核心部件，主要用于污水的抽送。
控制器则是系统的大脑，负责对潜污泵的运行进行控制和调节；同时，控制器还可以实现对水位的监测和调节。
水位传感器则负责对排水系统水位的实时监测，将监测结果反馈给控制器。
在潜污泵控制系统的设计中，需要考虑以下几个方面：1. 潜污泵的选型：潜污泵的选型要考虑排水系统的具体情况，包括排水管道的规格、排水距离以及水深等。
同时，在选型时还需要考虑潜污泵的水流量、扬程和功率等参数。
2. 控制器的选择：控制器的选型要考虑到排水系统的实际情况和控制要求，例如可实现单台潜污泵或多台潜污泵组合工作；可提供手动和自动两种控制方式；具有防雷击和短路保护等功能。
3. 水位传感器的选择：水位传感器的选型需要考虑到排水深度、燃料电池间距、水库容量等因素。
同时，传感器应具有高精度、反应迅速、耐用性强、安装方便等特点。
4. 系统的布置和安装：系统应根据排水管道的具体情况进行布置和安装，以确保潜污泵、控制器和水位传感器连接正确、工作稳定、维护简便。
同时，在安装过程中也要考虑到周围环境，如尽量避免潮湿、渗水、光线不足等条件。
5. 系统的调试和维护：潜污泵控制系统应定期进行检查和维修，以确保系统的可靠性和稳定性。
系统的维护和维修应根据具体情况进行，包括更换潜污泵的密封圈、清洗潜污泵的滤网、修理和更换控制器和水位传感器等。
综上所述，潜污泵控制系统在排水系统中发挥着重要的作用，亟需进行细致而周全的设计和安装。
通过适当的选型、高效的布置和维护，可以确保排水系统的安全、稳定和可靠，为城市的节能环保发展做出贡献。
污水泵技术要求-完整版
污水泵技术要求一、设备图纸污水泵功能控制要求1、集水泵坑中设带自动耦合装置的潜污泵两台，一用一备，互为备用。
2、潜水泵由集水泵坑水位自动控制，当坑水位上升至高水位时，一台排水潜水泵工作；当水位下降至低水位时，此台排水潜水泵停止工作，另一台水泵工作。
3、当达到报警水位时，两台泵同时启动，并向中控室发出声光报警。
控制箱设置运行故障报警显示，手动自动转换。
废水泵坑的潜水泵采用自动搅匀无堵塞大通道潜水泵。
4、泵体均配冲洗阀。
潜污泵、控制箱及相应附件均应配套供货。
二、执行标准GB50268-2008《给排水管道工程施工及验收规》GB50242-2002《建筑给排水及采暖工程施工质量验收规》GB50303-2002《建筑电气工程质量验收规》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50171-2012《电气装置安装工程盘、柜及二次回路结线施工验收规》以上规要求如有新旧规更替，按照现行新版规执行。
三、电气部分3.1、根据设计要求，本工程控制箱采用非标控制箱。
控制箱的质量及技术要求必须满足图纸及相关规要求。
箱控制开关、断路器、漏电断路器、接触器、继电器等设备品牌采用质量不低于国知名品牌，如明日、北元品牌，且通过强制性3C认证。
3.2 配电箱表面采用喷塑处理，颜色根据甲要求采用电脑灰与照明、动力配电箱相同，。
保证使用期不出现反锈、褪色、漆面爆皮等现象。
主要低压器件和附件采用国优质品牌产品。
箱零排、地排使用六角螺栓，配电箱采用不低于2mm 厚冷轧钢板制作。
3.3 控制箱盖配置电源、启停指示灯，手动/自动转换开关及手动启停按钮。
控制箱系统配置楼宇自控（BA）系统模拟和数字引入和输出接驳点，留有足够冗余量。
箱断路器采用电动机保护型断路器，长延时过流脱口器整定、瞬时过流脱扣器整定应满足电动机过流、短路和启动要求。
交流接触器选择必须与电动机额定电流相匹配。
电动机运行时箱配线不能出现过热现象。
3.4 自动启泵功能配套液位计，控制线缆、电机电源电缆长度要满足现场使用要求，不低于15米。
一用一备潜污泵电气控制系统

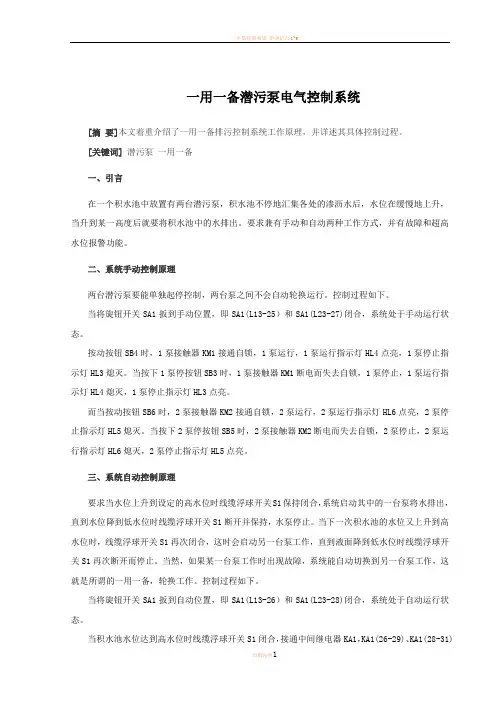

一用一备潜污泵电气控制系统[摘要]本文着重介绍了一用一备排污控制系统工作原理，并详述其具体控制过程。
[关键词]潜污泵一用一备一、引言在一个积水池中放置有两台潜污泵，积水池不停地汇集各处的渗沥水后，水位在缓慢地上升，当升到某一高度后就要将积水池中的水排出。
要求兼有手动和自动两种工作方式，并有故障和超高水位报警功能。
二、系统手动控制原理两台潜污泵要能单独起停控制，两台泵之间不会自动轮换运行。
控制过程如下。
当将旋钮开关SA1扳到手动位置，即SA1(L13-25）和SA1(L23-27)闭合，系统处于手动运行状态。
按动按钮SB4时，1泵接触器KM1接通自锁，1泵运行，1泵运行指示灯HL4点亮，1泵停止指示灯HL3熄灭。
当按下1泵停按钮SB3时，1泵接触器KM1断电而失去自锁，1泵停止，1泵运行指示灯HL4熄灭，1泵停止指示灯HL3点亮。
而当按动按钮SB6时，2泵接触器KM2接通自锁，2泵运行，2泵运行指示灯HL6点亮，2泵停止指示灯HL5熄灭。
当按下2泵停按钮SB5时，2泵接触器KM2断电而失去自锁，2泵停止，2泵运行指示灯HL6熄灭，2泵停止指示灯HL5点亮。
三、系统自动控制原理要求当水位上升到设定的高水位时线缆浮球开关S1保持闭合，系统启动其中的一台泵将水排出，直到水位降到低水位时线缆浮球开关S1断开并保持，水泵停止。
当下一次积水池的水位又上升到高水位时，线缆浮球开关S1再次闭合，这时会启动另一台泵工作，直到液面降到低水位时线缆浮球开关S1再次断开而停止。
当然，如果某一台泵工作时出现故障，系统能自动切换到另一台泵工作，这就是所谓的一用一备，轮换工作。
控制过程如下。
当将旋钮开关SA1扳到自动位置，即SA1(L13-26）和SA1(L23-28)闭合，系统处于自动运行状态。
当积水池水位达到高水位时线缆浮球开关S1闭合，接通中间继电器KA1，KA1(26-29)、KA1(28-31)闭合，因这时继电器KA3和接触器KM2都没得电，即KA3(29-35)、KM2(35-37)是接通的，故此时时间继电器KT1得电自锁，1泵接触器KM1吸合，使KM1(L13-30)和KM1(36-38)断开，1泵运行，开始排水，1泵运行指示灯HL4点亮，1泵停止指示灯HL3熄灭。
WQE系列新型潜水排污泵样本
单位：除英寸外均为 mm
泵排出口径 项目
50
65
80
100
导杆
1″自来水管或 32×3.5 无缝钢管
导杆长度
地脚螺栓数量、规格
膨胀螺栓数量、规格 地脚螺栓的 预留孔尺寸
池深-300
池深-305 池深-425 池深-410
4-M16×220
4-M20×300
2-M16×150Ⅰ
80×80×270
100×100×350
保留技术更改的权力
8
下滑到底，耦合架就会与出水管座对齐扣紧。需要维修泵时，只需把泵 向上提，泵与出水管座就脱开了。这种安装方式很便于泵的维修。
由于耦合装置和泵是相对独立的，所以，如果您的泵站因情况变化需 换用同口径的低扬程或高扬程的泵，可以仍然使用原来的耦合装置。
自动耦合安装相关尺寸 软管移动安装配用的软管尺寸
O 形密封圈材质为耐油橡胶
螺母 M10×1.25 弹簧垫圈 10
叶轮压板 WQB07-01A
螺钉 M8×25 弹簧垫圈 8
叶轮压板 WQB07-10
螺钉 M10×25 弹簧垫圈 10 叶轮压板 WQB07-16
螺母、螺钉、弹簧垫圈材质为不锈钢，叶轮压板材质为 Q235
155×3.55 一个 180×3.55 二个 10×2.65 三个
并在订单上注明。 4、成套供货件是按用户选定的安装方式配套供货。选购件、备件须
用户另外订购。 5、由于耦合装置的简洁设计，导杆只须用一般的自来水管或钢管。
我们在前面已经提供了用作导杆的自来水管或钢管的规格及长度计算方 法，用户只需自行购置自来水管或钢管，切成需要的长度就可以使用了， 所以导杆不作为耦合安装时的成套供货件。用户需要由我公司提供导杆 时，须另外订购并写入订单。
一用一备潜污泵控制系统设计
一用一备潜污泵控制系统设计潜污泵控制系统是水泵系统的重要组成部分，它主要用于城市污水处理厂、污水站、污水管道等污水系统中，用来将污水从低处抽送到高处，保证污水得以顺利排放。
潜污泵控制系统的设计对于保证污水正常运行起着至关重要的作用。
本文将对一用一备潜污泵控制系统的设计进行详细介绍。
一、系统概述一用一备潜污泵控制系统是为了保证潜污泵系统在运行过程中出现故障时能够自动切换到备用泵进行运行，从而保证污水系统的正常运行。
系统由主控制柜、备用控制柜、潜污泵、备用潜污泵、传感器、PLC控制器等部件组成。
主控制柜和备用控制柜通过PLC控制器实现联动控制，当主控制柜出现故障时，备用控制柜将自动接管控制权，以保证污水系统的连续运行。
二、系统设计原则1. 可靠性潜污泵控制系统的设计应以保证系统的可靠性为首要原则，尽可能减少系统故障率，从而保证污水系统的安全稳定运行。
2. 自动化系统应具备自动化功能，能够根据传感器的信号实现自动切换控制，减少人工干预，提高系统的操作便捷性和稳定性。
3. 联动控制主控制柜和备用控制柜之间应通过PLC控制器实现联动控制，以确保在主控制柜故障时备用控制柜能够自动接管控制权，保证系统的连续运行。
三、系统设计方案1. 主控制柜设计主控制柜负责控制潜污泵的运行，当系统正常运行时，主控制柜自动运行，监测污水水位情况，根据水位传感器的信号控制泵的启停和运行时间。
主控制柜还负责监测潜污泵的运行状态和故障情况，一旦发生故障，主控制柜将及时发出警报信号，并通知备用控制柜进行切换控制。
主控制柜应配备完善的监测仪器和报警系统，以保证运行过程中的安全性。
2. 备用控制柜设计备用控制柜作为主控制柜的备用设备，在主控制柜故障或发生故障时，备用控制柜将自动接管控制权，启动备用潜污泵进行运行。
备用控制柜与主控制柜应通过PLC控制器实现联动控制，当主控制柜发出故障信号时，备用控制柜能够及时响应并接管控制权，保证系统的连续运行。
15KW一用一备水泵控制柜
15KW一用一备水泵控制柜15KW一用一备水泵控制柜简介15KW一用一备水泵控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。
可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。
典型应用：恒压供水、消防、喷淋、中央空调、给排水、港口机械、机床、锅炉、造纸机械、食品机械等。
15KW一用一备水泵控制柜控制类型1、液位控制：该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。
2、压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。
3、温度控制：外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。
4、时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。
15KW一用一备水泵控制柜特点分析A、启动方式15KW一用一备水泵控制柜启动方式分为：全压启动、星三角降压启动、自耦降压启动、软启动及变频启动等。
使用时应该根据供电条件等因素选择适当的启动方式。
B、主要回路15KW一用一备水泵控制柜主要回路由隔离电路、短路保护、过载（后备）保护电路、启停（变速）控制电器、热继电器及配电线电缆等组成，形成对水泵电机有效保护。
按需设各类监控信号。
15KW一用一备水泵控制柜功能介绍1.消防泵控制柜消防泵控制柜分消火栓用控制柜、自动喷淋用控制柜及消防稳压泵控制柜等，可分一用一备和二用一备等。
工作泵故障时备用泵延时自动投入，水泵由消火栓箱内按钮、水流继电器、压力开关及消防系统等控制，水源无水报警。
并设有工作状态（手动、自动）选择开关，信号指示及反馈。
可配消防巡检等功能。
2.生活给水泵（恒压给水）控制柜生活给水泵（恒压给水）控制柜分液位控制柜、压力控制柜及恒压变频控制柜等，可以分为一用一备、二用一备等。
一用一备潜污泵控制系统设计
一用一备潜污泵控制系统设计一、概述潜污泵是一种用于处理生活污水、工业污水和城市排水的设备，广泛应用于污水处理厂、市政工程、建筑排水等领域。
潜污泵控制系统是对潜污泵进行控制和监控的系统，能够实现自动化操作、运行状态监测和故障报警等功能。
本文将针对潜污泵控制系统的设计进行详细介绍。
二、潜污泵控制系统的功能1. 自动控制功能：潜污泵控制系统能够实现对潜水泵的启停控制、运行时间调节、运行模式选择等功能，按照设定的参数进行自动化运行。
2. 运行状态监测功能：系统能够监测潜污泵的运行状态，包括运行时间、运行电流、液位监测等，并能够实时显示和记录这些数据。
3. 故障报警功能：系统能够监测潜污泵的故障情况，包括电机过载、泵体堵塞、液位异常等故障，一旦发生故障能够及时报警并采取相应的应对措施。
三、潜污泵控制系统的设计要点1. 控制器的选型：根据潜污泵的实际工作需求，选择合适的控制器，包括主控制器、触摸屏、运行状态显示器等设备，确保能够实现系统的各项功能。
2. 传感器的选择：系统需要配备液位传感器、电流传感器、温度传感器等，用于实时监测潜污泵的运行状态，为自动化控制提供数据支持。
3. 信号采集与处理：通过传感器采集到的信号需要经过处理后输入控制器，控制器根据信号的大小和变化进行数据处理，并作出相应的控制指令。
4. 控制逻辑的设计：根据潜污泵的运行特点和要求，设计合理的控制逻辑，包括启停逻辑、运行模式切换逻辑、故障诊断逻辑等。
5. 联锁保护设计：系统需要具备液位保护、过载保护、泵体堵塞保护等功能，确保潜污泵的安全运行。
6. 远程监控与通信功能：系统需具备远程监控和通信功能，能够实现远程设备操作和数据传输，方便对系统进行监控和管理。
六、潜污泵控制系统的发展趋势1. 智能化：随着科技水平的提高，潜污泵控制系统将趋向于智能化，增加自学习、自适应等功能，提高系统的智能化水平。
2. 信息化：潜污泵控制系统将通过信息技术和网络通信技术实现远程监控和通信，构建信息化管理系统。
污水泵技术要求
污水泵技术要求一、设备图纸污水泵功能控制要求1、集水泵坑中设带自动耦合装置的潜污泵两台，一用一备，互为备用。
2、潜水泵由集水泵坑水位自动控制，当坑水位上升至高水位时，一台排水潜水泵工作；当水位下降至低水位时，此台排水潜水泵停顿工作，另一台水泵工作。
3、当到达报警水位时，两台泵同时启动，并向中控室发出声光报警。
控制箱设置运行故障报警显示，手动自动转换。
废水泵坑的潜水泵采用自动搅匀无堵塞大通道潜水泵。
4、泵体均配冲洗阀。
潜污泵、控制箱及相应附件均应配套供货。
二、执行标准GB50268-2021?给排水管道工程施工及验收规?GB50242-2002?建筑给排水及采暖工程施工质量验收规?GB50303-2002?建筑电气工程质量验收规?GB50150-2006?电气装置安装工程电气设备交接试验标准?GB50171-2021?电气装置安装工程盘、柜及二次回路结线施工验收规?以上规要求如有新旧规更替，按照现行新版规执行。
三、电气局部3.1、根据设计要求，本工程控制箱采用非标控制箱。
控制箱的质量及技术要求必须满足图纸及相关规要求。
箱控制开关、断路器、漏电断路器、接触器、继电器等设备品牌采用质量不低于国知名品牌，如明日、北元品牌，且通过国家强制性3C认证。
3.2 配电箱外表采用喷塑处理，颜色根据甲方要求采用电脑灰与照明、动力配电箱一样，。
保证使用期不出现反锈、褪色、漆面爆皮等现象。
主要低压器件和附件采用国优质品牌产品。
箱零排、地排使用六角螺栓，配电箱采用不低于2mm 厚冷轧钢板制作。
3.3 控制箱盖配置电源、启停指示灯，手动/自动转换开关及手动启停按钮。
控制箱系统配置楼宇自控〔BA〕系统模拟和数字引入和输出接驳点，留有足够冗余量。
箱断路器采用电动机保护型断路器，长延时过流脱口器整定、瞬时过流脱扣器整定应满足电动机过流、短路和启动要求。
交流接触器选择必须与电动机额定电流相匹配。
电动机运行时箱配线不能出现过热现象。
一用一备潜污泵控制系统设计
一用一备潜污泵控制系统设计潜污泵控制系统是指利用现代自动控制技术来对潜污泵进行控制和保护的系统。
潜污泵是市政污水处理系统、工业废水处理系统和建筑物排水系统中的重要设备，它的正常运行直接影响着整个污水处理系统的稳定运行和效率。
一用一备潜污泵控制系统设计旨在确保潜污泵的可靠运行和迅速故障恢复，提高设备的使用寿命，提高设备的自动化程度和操作安全性。
下面就一用一备潜污泵控制系统设计进行详细介绍。
一、概述潜污泵控制系统是现代污水处理系统中非常重要的组成部分，它可以监控潜污泵的运行状态，实现启动、停止、故障自动回转和保护等功能。
一用一备潜污泵控制系统设计采用一台工作潜污泵和一台备用潜污泵，通过自动切换和智能控制来实现两泵之间的联锁和备份，从而保证潜污泵系统的连续稳定运行。
二、功能要求1. 自动启停控制：当检测到水位超过或低于预设值时，系统应能够自动启动或停止潜污泵。
2. 自动切换：一用一备潜污泵之间应设置自动切换功能，当工作潜污泵出现故障时，备用潜污泵能够自动启动以保证系统的连续运行。
3. 水泵故障保护：对潜污泵的过载、缺相、短路等故障应设置保护功能，避免设备损坏。
4. 系统状态显示：能够实时监测潜污泵的运行状态，并通过显示屏或报警器提示操作人员。
三、系统组成1. 潜污泵：包括工作潜污泵和备用潜污泵，按照需要选择合适的规格和型号。
2. 控制柜：包括主控制器、电源模块、输入/输出模块、触摸屏、报警器等。
3. 传感器：水位传感器、电流传感器等，用于监测潜污泵运行状态和环境参数。
4. 电气元件：包括断路器、接触器、继电器、按钮开关等。
5. 通信模块：可选配有远程监控和控制功能，方便远程操作和故障排查。
四、系统原理一用一备潜污泵控制系统设计采用PLC（可编程逻辑控制器）作为主控制器，通过控制柜中的输入/输出模块与潜污泵、传感器和电气元件进行连接。
主控制器通过水位传感器实时监测池水水位，当水位超过或低于设定值时，控制器发出启动或停止信号，激活工作潜污泵或备用潜污泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一用一备潜污泵电气控制系统
[摘要]本文着重介绍了一用一备排污控制系统工作原理, 并详述其具体控制过程。
[关键词]潜污泵一用一备
一、引言
在一个积水池中放置有两台潜污泵, 积水池不停地汇集各处的渗沥水后, 水位在缓慢地上升, 当升到某一高度后就要将积水池中的水排出。
要求兼有手动和自动两种工作方式, 并有故障和超高水位报警功能。
二、系统手动控制原理
两台潜污泵要能单独起停控制, 两台泵之间不会自动轮换运行。
控制过程如下。
当将旋钮开关SA1扳到手动位置, 即SA1(L13-25) 和SA1(L23-27)闭合, 系统处于手动运行状态。
按动按钮SB4时, 1泵接触器KM1接通自锁, 1泵运行, 1泵运行指示灯HL4点亮, 1泵停止指示灯HL3熄灭。
当按下1泵停按钮SB3时, 1泵接触器KM1断电而失去自锁, 1泵停止, 1泵运行指示灯HL4熄灭, 1泵停止指示灯HL3点亮。
而当按动按钮SB6时, 2泵接触器KM2接通自锁, 2泵运行, 2泵运行指示灯HL6点亮, 2泵停止指示灯HL5熄灭。
当按下2泵停按钮SB5时, 2泵接触器KM2断电而失去自锁, 2泵停止, 2泵运行指示灯HL6熄
灭, 2泵停止指示灯HL5点亮。
三、系统自动控制原理
要求当水位上升到设定的高水位时线缆浮球开关S1保持闭合, 系统启动其中的一台泵将水排出, 直到水位降到低水位时线缆浮球开关S1断开并保持, 水泵停止。
当下一次积水池的水位又上升到高水位时, 线缆浮球开关S1再次闭合, 这时会启动另一台泵工作, 直到液面降到低水位时线缆浮球开关S1再次断开而停止。
当然, 如果某一台泵工作时出现故障, 系统能自动切换到另一台泵工作, 这就是所谓的一用一备, 轮换工作。
控制过程如下。
当将旋钮开关SA1扳到自动位置, 即SA1(L13-26) 和SA1(L23-28)闭合, 系统处于自动运行状态。
当积水池水位达到高水位时线缆浮球开关S1闭合, 接通中间继电器KA1, KA1(26-29)、 KA1(28-31)闭合, 因这时继电器KA3和接触器KM2都没得电, 即KA3(29-35)、 KM2(35-37)是接通的, 故此时时间继电器KT1得电自锁, 1泵接触器KM1吸合, 使KM1(L13-30)和KM1(36-38)断开, 1泵运行, 开始排水, 1泵运行指示灯HL4点亮, 1泵停止指示灯HL3熄灭。
当时间继电器KT1到达设定时间后, 中间继电器KA3得电自锁, 使KA3(29-35)断开, 同时KA3(31-36)闭合, 为下一次达到高水位时时间继电器KT2得电自锁, 从而接通2泵接触器KM2、点亮2泵运行指示灯HL6作准备。
积水一直排出, 当水位降到低水位时, 线缆浮球开关S1断开并保持, 中间继电器KA1(26-29)及KA1(28-31)断开, 时间继电器KT1断电失去自
锁, 1泵接触器KM1失电断开, 并使KM1(36-38)和KM1(L13-30)闭合, 1泵停止运行, 排水停止, 1泵运行指示灯HL4熄灭, 1泵停止指示灯HL3点亮。
当水位再次达到高水位线缆浮球开关S1再次闭合时, 中间继电器KA1再次接通, KA1(26-29)、 KA1(28-31)闭合, 因此时1泵接触器已失电断开, KM1(36-38)闭合, 因此KT2得电自锁, 2泵接触器KM2接通, 2泵运行, 又开始排水, 2泵运行指示灯HL6点亮, 2泵停止指示灯HL5熄灭。
当时间继电器KT2到达设定时间后, KT2(16-22)断开, 中间继电器KA3断电而失去自锁。
KA3(29-35)重新闭合, KA3(31-36)重新接通, 为下一次达到高水位时时间继电器KT1得电自锁, 从而接通1泵接触器KM1、点亮1泵运行指示灯HL4作准备。
积水一直排出, 当水位再次降到低水位时, 线缆浮球开关S1断开并保持, 中间继电器KA1(26-29)及KA1(28-31)断开, 时间继电器KT2断电失去自锁, 2泵接触器KM2失电断开, 并使KM2(35-37)和KM2(L23-32)闭合, 2泵停止运行, 排水又停止, 2泵运行指示灯HL6熄灭, 2泵停止指示灯HL5点亮。
然后, 当积水池里的水位上升到高水位时, 线缆浮球开关S1又闭合, 中间继电器KA1又再次接通, 从而又再次接通1泵接触器KM1, 使1泵运行, 1泵运行指示灯HL4点亮, 1泵停止指示灯HL3熄灭。
这样就实现了1泵和2泵依次轮流运行的要求了。
当然当其中某一台泵由于某种原因出现故障使接触器不能正常吸合时, 也自然能切换到另一台泵工作, 这里就不作叙述了。
三、系统故障处理
为确保安全工作, 该系统还设有一个超高水位浮球开关S2, 当正常工作所用的浮球开关S1出现故障时, 到达超高水位( 线缆浮球开关S2闭合, 溢流指示灯HL1点亮) 会起动报警器HA1发出报警声音, 同时故障指示灯HL2点亮。
或当浮球开关S1正常开合, 而两台泵都坏掉而不能正常工作时, 也会接通报警器HA1而发出报警声音, 同时故障指示灯HL2点亮。
当不需要报警声音时, 只要按动按钮SB2即可解除报警。
根据一用一备潜污泵电气控制的工作原理设计出系统的主电路( 如图一所示) 和控制电路原理图( 如图二和图三所示) , 并根据原理图对整个电气系统进行安装、接线以及最后的调试。
