地源热泵的工作原理
地源热泵的工作原理
地源热泵是一种利用地下热能进行空调和供暖的节能环保设备。
它通过利用地下热能进行热交换，实现室内空气的加热和降温。
地源热泵的工作原理可以分为地源热能的采集、传输和利用三个过程。
1. 地源热能的采集
地源热泵利用地下的稳定温度进行热交换。
普通来说，地下深度超过1米的地方，温度会相对稳定在10℃以上。
地源热泵通过埋设在地下的地源换热器，将地下的热能吸收到系统中。
地源换热器普通采用水平或者垂直的地埋管道，通过循环水的方式与地下进行热交换。
2. 地源热能的传输
地源热泵系统中的热泵通过循环工质的方式将地下采集到的热能传输到室内。
工质普通采用制冷剂，它可以在低温下吸收热量，然后在高温下释放热量。
地源热泵系统中的热泵通过压缩制冷剂的方式，将地下采集到的低温热能提升到适宜的温度，然后将热能传输到室内。
3. 地源热能的利用
地源热泵系统中的热能经过传输后，可以用于室内的供暖和制冷。
在供暖模式下，热泵将热能释放到室内，提供温暖的空气。
在制冷模式下，热泵将热能从室内吸收，达到降温的效果。
地源热泵系统普通还配备空气循环系统，通过循环空气的方式将室内空气进行循环，提高空气的舒适度。
地源热泵的工作原理基于热力学原理和制冷循环原理。
它利用地下的稳定温度进行热交换，不受季节温和候的影响，具有较高的能效和环保性。
通过合理设计和运行，地源热泵可以实现节能减排，降低能源消耗，为人们提供舒适的室内环境。
地源热泵系统讲义1117
海天工程 - 2
地源热泵空调系统
二﹑地源热泵的由来 地源一词是从英文“ground source”翻译而 来，汉语的内涵则十分广泛，应包括所有地下资 源的含义。但在空调业内，目前仅指地壳表层 （小于400米）范围内的低温热资源，它的热源主 要来自太阳能，极少能量来自地球内部的地热能。 "地源热泵"的概念，最早于1912年由瑞士的 专家提出，而该技术的提出始于英、美两国。 北欧国家主要偏重于冬季采暖，而美国则注重冬 夏联供。由于美国的气候条件与中国很相似，因 此研究美国的地源热泵应用情况，对我国地源热 泵的发展有着借鉴意义。
系统，即该装置能在工厂车间内事先整装密封好，因此， 制冷剂泄漏机率大为减少。该装置的运行没有任何污染，
可以建造在居民区内，没有燃烧，没有排烟，也没有废
弃物，不需要堆放燃料废物的场地，且不用远距离输送 热量。
海天工程 - 23
地源热泵空调系统
4、一机多用，应用范围广
地源热泵系统可供暖、空调，还可供生活热水，一机多用，一 套系统可以替换原来的锅炉加空调的两套装置或系统；可应用
海天工程 - 12
地源热泵空调系统 2、工作原理 根据逆卡诺循环基本原理： 低温低压制冷剂经膨胀机构节流降压后，进入空气交换机中蒸发吸热， 从空气中吸收大量的热量Q1； 蒸发吸热后的制冷剂以气态形式进入压缩机，被压缩后，变成高温高压 的制冷剂（此时制冷剂中所蕴藏的热量分为两部分：一部是从空气中 吸收的热量Q1，一部分是输入压缩机中的电能在压缩制冷剂时转化成的 热量Q2）； 被压缩后的高温高压制冷剂进入热交换器，将其所含热量（Q1+Q2）释 放给进入换热器中的冷水，冷水被加热到55℃（最高达65℃）直接进入 保温水箱储存起来供用户使用；
地源热泵的工作原理
地源热泵的工作原理

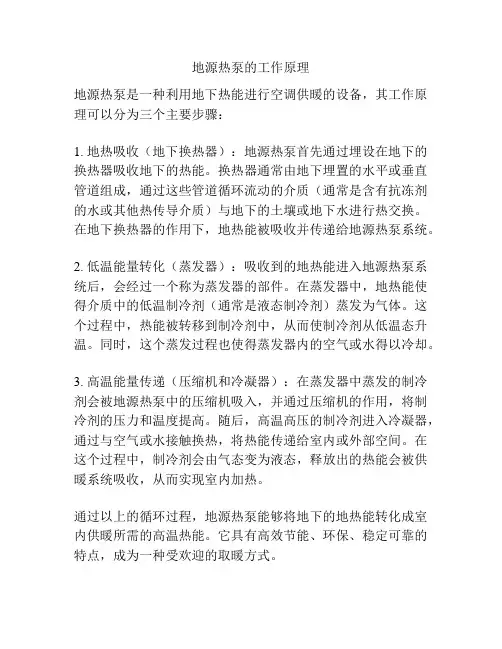

地源热泵是一种利用地下热能进行空调供暖的设备，其工作原理可以分为三个主要步骤：
1. 地热吸收（地下换热器）：地源热泵首先通过埋设在地下的换热器吸收地下的热能。
换热器通常由地下埋置的水平或垂直管道组成，通过这些管道循环流动的介质（通常是含有抗冻剂的水或其他热传导介质）与地下的土壤或地下水进行热交换。
在地下换热器的作用下，地热能被吸收并传递给地源热泵系统。
2. 低温能量转化（蒸发器）：吸收到的地热能进入地源热泵系统后，会经过一个称为蒸发器的部件。
在蒸发器中，地热能使得介质中的低温制冷剂（通常是液态制冷剂）蒸发为气体。
这个过程中，热能被转移到制冷剂中，从而使制冷剂从低温态升温。
同时，这个蒸发过程也使得蒸发器内的空气或水得以冷却。
3. 高温能量传递（压缩机和冷凝器）：在蒸发器中蒸发的制冷剂会被地源热泵中的压缩机吸入，并通过压缩机的作用，将制冷剂的压力和温度提高。
随后，高温高压的制冷剂进入冷凝器，通过与空气或水接触换热，将热能传递给室内或外部空间。
在这个过程中，制冷剂会由气态变为液态，释放出的热能会被供暖系统吸收，从而实现室内加热。
通过以上的循环过程，地源热泵能够将地下的地热能转化成室内供暖所需的高温热能。
它具有高效节能、环保、稳定可靠的特点，成为一种受欢迎的取暖方式。
地源热泵的系统原理
地愿热泵的系统原理土壤源地源热泵系统又称地埋管地源热泵系统，它以土壤中储存的地热能作为中央空调系统的冷热源，分为水平埋管和垂直埋管两种形式，其中垂直埋管地源热泵是目前国内地源热泵行业主推的一种系统形式。
水平埋管垂直埋管该系统不需要市政管网的支持，可以分区域、分功能独立安装、设置，而能够达到市政管网远远达不到的采暖、空调效果，具有如下特点：◆属可再生能源利用技术土壤源地源热泵是利用浅层土壤作为冷热源，进行能量转换的供暖空调系统。
冬季，循环液从地下收集热量并通过耦合热泵式中央空调系统送入建筑物。
而夏季，系统则反过来吸收从建筑物里排出热量，而使得其冷却，并且将排出的热量通过耦合热泵式中央空调系统储存到地下。
这个过程在夏天可以制造免费的热水。
地球表面土壤是一个巨大的太阳能集热器，收集了47％的太阳能量，比人类每年利用能量的500倍还多。
土壤源热泵技术利用储存于地表浅层近乎无限的可再生能源，夏季为人们提供供暖空调，当之无愧的成为可再生能源一种形式。
◆属经济有效的节能技术浅层土壤的温度一年四季相对稳定，一般为10～25℃，冬季比环境空气温度高，夏季比环境空气温度低，是很好的热泵热源和空调冷源。
