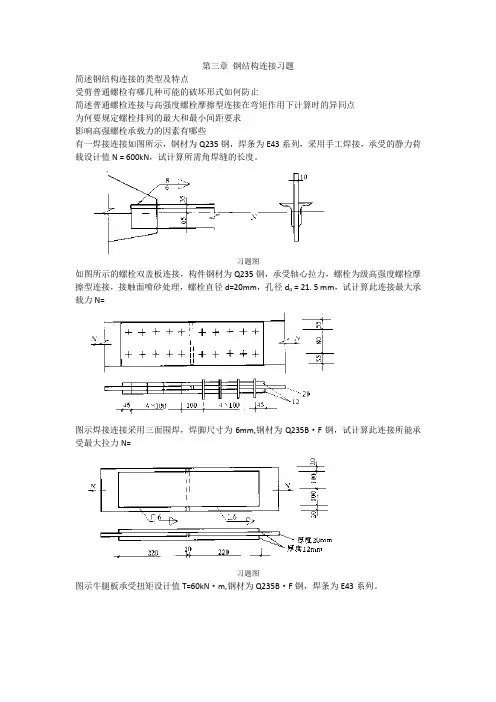

第三章钢结构连接习题
3.1简述钢结构连接的类型及特点
3.2受剪普通螺检有哪几种可能的破坏形式？如何防止？
3.3简述普通螺检连接与高强度螺栓摩擦型连接在弯矩作用下计算时的异同点？
3.4为何要规定螺栓排列的最大和最小间距要求？
3.5影响高强螺栓承载力的因素有哪些？
3.6有一焊接连接如图所示，钢材为Q235钢，焊条为E43系列，采用手工焊接，承受的静力荷载设计值N = 600kN，试计算所需角焊缝的长度。
习题3.6图
3.7如图所示的螺栓双盖板连接，构件钢材为Q235钢，承受轴心拉力，螺栓为8.8级高强度螺检摩擦型连接，接触面喷砂处理，螺栓直径d=20mm，孔径d o = 21. 5 mm，试计算此连接最大承载力N=？
3.8图示焊接连接采用三面围焊，焊脚尺寸为6mm,钢材为Q235B·F钢，试计算此连接所能承受最大拉力N=？
习题3.8图
3.9图示牛腿板承受扭矩设计值T=60kN·m,钢材为Q235B·F钢，焊条为E43系列。
①方案一：采用三面围焊的角焊缝与柱连接，试设计此角焊缝。
②方案二：采用四面围焊的角焊缝与柱连接，焊角尺寸可以减少多少？
③方案二所耗焊条是否少于方案一？
习题3.9图
3.10图示连接中，2∟I00x80x10（长肢相并）通过14mm厚的连接板和20mm厚的端板连接于柱的翼缘，钢材用Q235-B·F，焊条为E43系列型，采用手工焊接，所承受的静力荷载设计值N=540kN。
①要求确定角钢和连接板间的焊缝尺寸。
②取d1=d2 = 170mm，确定连接板和端板间焊缝的焊角尺寸h f=?
③改取d1=150mm, d2 = 190mm,验算上面确定的焊角尺寸h f是否满足要求？
习题3.10图
3.11图示为C级螺栓的连接，钢材为Q235钢，已知d = 20mm, d e=17.65mm,
d o=21.5mm，承受设计荷载P=l50kN
①假定支托承力，试验算此连接是否安全？
②假定支托不承力，试验算此连接是否安全？
习题3.11图
3.12如图所示的连接构造，牛腿用连接角钢2L100 x 20及M22高强度螺栓(10.9级)摩擦型连接和柱相连。
钢材为Q345钢，接触面采用喷砂处理，承受偏心荷载设计值P=175kN，试确定连接角钢的两肢上所需螺栓个数？
习题3.12图
3.13一普通螺栓的临时性连接如图所示，构件钢材为Q235钢，承受的轴心拉力N=600 kN,螺栓直径d=20mm，孔径d o = 21.5mm，试验算此连接是否安全，
习题3.13图
3.14承受拉力的Q235钢板，尺寸为一20 x 400，用两块一10 x 400的板进行拼接，接缝每侧用12个普通螺栓连接，其排列如图所示，试分析这一接头的危险截面在何处？其承载力为多少？
习题3.14图
3.15一高强度螺栓承压型连接如图所示，构件钢材为Q235钢，承受的轴心拉力N=200 kN；力矩M=50kN·m,螺栓直径d=24rnm，孔径d o = 26rnm，试验算此连接是否安全？
习题3.15图。
