船舶舵系安装
船舶舵系安装
任务 船舶舵系安装
• 以钢丝线为基准，检查挂舵臂内孔的偏中情况，做好记录。对照施工 图核对挂舵臂内孔的加工余量是否满足加工要求，核对舵线至尾柱后 端面的距离是否符合要求。必要时可适当调整钢丝线，以保证挂舵臂 内孔的镗孔质量和舵线位置的准确。
• 上舵承、下舵承、舵销轴承安装的定位误差，在舵系内部综合反映在 轴承间隙上，所以，在舵系安装完成后，还需测量各轴承间隙。
状态，各阶梯孔留有1~1. 5 mm加工余量。 • ②切削深度不大于4 mm，进给量0. 6 mm/r ,镗杆转速10 r/min，要
求粗糙度不小于Ra12. 5。 • ③工作中如发现较大面积砂眼、裂缝等铸造缺陷，应及时反馈。 • 5.半精镗加工 • ①提高同轴度精度，各挡孔径应留有0. 5 mm加工余量。 • ②切削深度不大于0. 8 mm，进给量0. 3 mm/r,镗杆转速10 r/min，要
求粗糙度不小于Ra6. 3。
上一页 下一页 返回
任务 船舶舵系安装
• ③工作中应在孔径表面喷注由植物油70%和煤油30%组成的混合冷却 油。
• 6.精镗加工 • ①应在夜间或阴雨天进行，且应停止船上影响精镗加工的振动性作业。 • ②切削深度不大于0. 15 mm，进给量0. 15 mm/r,镗杆转速10 r/min，
项目五 船舶舵系安装
• 任务 船舶舵系安装
返回
任务 船舶舵系安装
• 【背景知识】
• 一、舵系理论中心线确定 • 舵系理论中心线和轴系理论中心线的相互位置有一定的要求，因此，
两者的理论中心线基本上是同时确定的，而且它们所用的方法也基本 相同。 • 1.舵系基准点的确定 • 单舵的上、下基准点在舵机房甲板的船中线上和下舵承端面(或船台 上)的船中线上，按舵系布置图的规定，用钢直尺量取距规定肋位若 干距离即得。也可以只量取上基准点，用通过上基准点吊铅锤的办法 求得下基准点。
顶推轮轴舵系安装及轴系校中技术探讨
顶推轮轴舵系安装及轴系校中技术探讨顶推轮轴舵系是船舶上非常重要的舵机系统，它能够控制船舶的航向，在船舶的操控中起着非常重要的作用。
在安装和校中过程中需要非常重视，保证其工作的稳定性和可靠性。
本文将探讨顶推轮轴舵系安装及轴系校中技术，以期为船舶工程技术人员提供参考和指导。
一、顶推轮轴舵系安装1. 舵系安装位置的选择舵系统的安装位置需要充分考虑船舶的结构和船型特点，以及最佳的操作效果。
通常来说，舵系统应该被安装在船舶尾部的中央位置，这样能够让舵系统的操控更加灵活，对船舶的运行也更加有利。
2. 舵轴的安装舵轴的安装需要保证其良好的固定度和稳定性，一般来说，舵轴需要把好船体的定位中心线，同时还需要保证舵轴能够顺利的旋转，不受任何外部的干扰。
在安装的过程中需要严格要求，尽量避免出现安装不到位、安装角度偏差等问题。
舵面是舵系统中非常重要的组成部分，其安装应当注意两个方面。
一是舵面与舵轴的连接，需要保证连接处的无缝衔接，以避免在使用中出现松动或者断裂的情况。
二是舵面的表面光滑度，需要保证其表面平整光滑，以减少在水中行驶时的水阻。
4. 扭矩电动机的安装扭矩电动机是舵系统的驱动力，其安装也至关重要。
安装时需要保证电动机舷外罩与舵轴的连接紧固，以及电机本身的牢固安装，以保证其在使用过程中不会出现松动或者跳动等现象。
5. 接线及电气设备的安装在顶推轮轴舵系的安装过程中，接线及电气设备的安装也是十分重要的，必须严格按照使用手册和相关标准进行，以保证整个系统的电气要求符合规范，且能够正常工作。
以上便是顶推轮轴舵系的安装过程中需要注意的一些关键技术点，这些技术点的正确实施对于整个系统的安装和使用具有非常重要的意义。
既要注意单个组件的安装要求，又要保证各个组件之间的协同作用和整体的功能性。
二、轴系校中技术探讨1. 航向测定在进行轴系校中之前，需要首先进行航向测定。
通过航向测定可以清晰地了解舵系统的工作状态，包括舵面的转动情况、扭矩电动机的工作状态等。
舵系安装工艺
1 范围本工艺规定了舵系安装的施工前准备、人员、工艺要求、工艺过程和检验。
本工艺适用于大型钢质海船的双支点舵系的安装，其他类型的舵系安装，可参照使用。
2 术语和定义2.1尾框底骨指支撑舵叶的构件。
2.2 舵叶指舵上产生舵压力的主体部分。
2.3舵销指用以将舵连接在尾框底骨上的销轴或螺栓。
2.4 舵杆连接法兰指舵杆下端与舵杆垂直，用于和舵叶相连接的安装面。
2.5 舵杆指连接舵叶和舵机或舵柄，传递转舵钮距的转动杆件。
2.6上舵承指位于舵头处用来支撑舵的重量，及其所受到的径向和轴向力的舵承。
2.7 上舵承基座支撑上舵承的构件。
2.8 舵系中心线指舵杆中心线及其延长线。
2.9 轴系中心线指按装螺旋桨的轴系中心线及其延长线。
3舵系安装的准备3.1图纸a) 舵系布置图；b) 舵杆；c)其他。
3.2 场地清除船舶艉部安装舵叶处周围的杂物垃圾，在液压小车轨道附近，凡妨碍液压小车运作的脚手架应拆除，工作场所附近应有足够的照明，除了有固定的照明设备外，还应装有足够的可移动的照明设备。
4 人员4.1 安装人员和检验人员，应具备专业知识，并经过专业培训，考核合格后方可上岗。
4.2安装人员和检验人员，应预先阅读与本系统有关的图纸，若有问题，应预先向有关部门提出，求得解决。
4.3 安装人员和检验人员，应熟悉本规范要求，严格遵守工艺纪律和安全操作规程。
5工艺要求5.1 舵系统安装应在船体尾部结构装焊工作、火工工作、密性试验完毕后进行。
5.2应掌握舵杆及舵叶完工后的实际尺寸，以作施工依据。
（可利用质检部门的验收报告）。
5.3 舵系中心线拉线应与轴系中心线拉线同时进行，应在船体不受阳光曝晒的情况下施工。
一般以清晨，傍晚为宜。
拉线时应停止一切会产生振动的作业。
5.4 拉线时，舵系的基准点应经检验认可。
5.5 调整后舵系与轴系相交一般偏差不大于3mm，允许极限不大于8mm。
5.6 舵系孔在船台上或船坞内经机械加工成品后，各孔中心与舵系中心线偏差不大于0.3mm。
舵系制造和安装查验
舵系制造和安装查验船舶舵系的结构型式较多，有双支承平稳舵、穿心舵轴平稳舵、多支承一般舵、悬挂舵和半悬挂舵、襟翼舵及特种舵等。
其中半悬挂舵利用较广，已大体上作为新造船舶的典型舵系结构。
为此，在舵系制造查验方面，本章以半悬挂舵为主进行表达。
由于半悬挂舵的制造查验方式大体上包括了其他类型舵系的查验方式，故都可参照该舵的查验方式与要求进行。
一、舵叶制造查验船舶航行时依托舵叶的转动来操纵航向。
舵叶的结构、强度、面积、对称性和水密性是考核舵叶质量的四大要素。
船舶的舵叶普遍采纳流线型，现以半悬挂舵为例，说明舵叶制造的查验方式。
（一）舵叶胎架查验舵叶胎架为卧式胎架，即舵的中心线剖面处于水平状态，其查验内容和要求如下：1．设置胎架的平台应平整牢固；2．胎架制造前应先查验平台上的舵中心线、垂直线、长度和宽度等舵叶外形线的正确性，用钢卷尺测量平台上划线尺度，包括长、宽、舵中心线位置等，其误差均不得大于。
3．胎架的查验内容和要求（1）检查胎架模板牢固性；（2）按舵剖面样板1（包括舵壳板厚度）检查胎架模板2线型的准确性，胎架中心线应用线锤挂至平台上与中心线相吻合，样板上的水平线（即舵中心线）与胎架模板上水平线相吻合。
胎架模板上的水平线应事前用水平软管或激光经纬仪进行检查，应处于同一水平面内。
舵叶胎架检查 1样板；2-胎架模权；3-平台（二）舵叶旁板、构架和铸钢件装配查验1．检查舵叶旁板与胎架模板的紧贴度，和旁板定位焊接和旁板对接缝的装配质量。
2．检查构架划线位置的正确性。
3．铸钢件安装前，须查对船检认可的钢印标记和材质证书。
4．按划线检查构架和舵钮等装配位置的正确性。
舵轴中心线位置应按拉紧的钢丝检查上舵钮孔内侧周围距钢丝的距离，同时注意加工面的余量配置状况。
5．检查构件间的装配连接型式和剖口等是不是符合图样规定。
6．最后复盖的舵叶旁板装配后，检查旁板与其他构件的装配紧密性，专门是塞焊孔处舵叶旁板与内部构件的装配紧密性。
（三）焊接查验1．检查舵叶旁板对接焊缝、构件和舵钮等彼其间的角焊缝质量。
舵系安装通用工艺
舵系安装通用工艺G21-LR1舵系安装通用工艺目录序: 舵系安装通用工艺说明一: 舵系中心线找中应具备的条件二: 舵系中心线的找中三: 舵系镗孔四: 舵系衬套的加工及安装五: 舵杆玻璃钢包覆工艺六: 舵系的安装七: 舵“零”位及舵叶灵活性检查八：悬式平衡舵的安装说明九：下水前的工作舵系安装通用工艺说明：本工艺通用于我厂目前建造的各类内河、沿海使用的中、小型船舶。
舵系结构为：设有舵销承座的普通平衡舵、设有导流管的普通平衡舵及悬式平衡舵。
舵系数量为：单舵或多叶舵；操舵装臵为：手操、液压推舵等型式。
由于各建造船舶产品的舵系结构和特点不同，有本工艺顾及不到的特殊之处，车间工艺股应根据施工船舶产品特点的个性，制订补充工艺（其中包括工艺布臵图、舵系拉线图、舵系镗孔图等）以完善建造船舶的舵系安装工艺，但舵系安装的主要顺序，方法及技术要１．舵系船台焊接工作结束。
上舵承本体（舵杆套筒）或舵托应全部装配完工，船体密性泵水报验合格。
２．舵系中心位臵及尺寸已确定，应符合图纸要求，并经报验合格。
３．上舵承座面板平行于基线。
距基线的理论尺寸应符合要求，且上舵承座面板应留有镗削余量≥5mm。
４．下舵承本体，舵销承座内孔，均应留有镗削余量。
５．轴系中心线已测定。
６．舵系找中及安装期间，应停止一切振动性作业。
二：舵系中心线的找中：1.上基准点：可在舵机舱顶部，亦可在舵机平台甲板舵中心线上方，设臵可调拉线支架一具。
2.基准点：在舵销承座下方约800～1000mm处，焊装钢性支架，并在其上设臵可调节拖板。
悬式平衡舵系可在船台地面设臵刚性支架，亦可不设下基准点，利用钢丝挂重划线。
或者将已加工内孔的下舵承本体直接装焊于船体上。
3.通过上基准点和下调节拖板拉线，采用φ0.8mm的琴钢丝，挂重60kg，钢丝应平直，清洁和无扭曲，调节上、下基准，使其中心与舵系中心线同轴。
4.拉舵线与拉轴线应同时进行，其舵中心线位臵应符合图纸要求：1)舵系中心线与轴系中心线的相对位臵偏差，每米不得大于1mm（即角度偏差＜4′）(见图示)2)舵系中心线与轴系中心线的相对位臵偏差，不得超过下式计算数值：δ=0.001 3 L ，L Array 3)均不应大于5～10mm5.偏移及镗孔余量。
舵系安装工艺规范
舵系安装工艺规范Workmanship Standard for Rudder Installation前言舵系安装工作是船舶建造过程中非常重要的关键项目之一，由于它技术要求高、施工难度大、安装质量难以操纵，因此，历年来备受船东船检的重视与关注。
为了确保该项施工的高质量，特制定本标准。
舵系安装工艺规范1范围本标准规定了舵系船上安装工作的前期准备、工装设计及其使用方法与舵系船上安装工作的有关工艺要求。
本标准适用于我公司建造的船舶舵系船上安装工作的工艺文件编制、施工过程的监控与施工质量的评审。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或者修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
3 前期准备3.1 批阅有关图纸资料3.1.1 舵系布置图。
3.1.2 轴系布置图。
3.1.3舵机安装图。
3.1.4企业标准《船舶轮机安装质量要求》。
3.1.5挂舵臂加工图。
3.1.6其他资料。
3.2 要紧工装3.2.1 舵叶法兰临时拧紧螺栓。
3.2.2 舵叶法兰临时定位螺栓。
3.2.3 法兰螺栓液氮冷装箱。
3.2.4 挂舵臂镗孔设备。
3.2.5 法兰螺栓螺母扳手。
3.3 其它准备钢线、基准点。
3.3.2 100t液压千斤顶。
3.3.3 常用量具。
4 舵系拉线与基准点的制作4.1 拉线的前提条件4.1.1 船体工事应达到的程度及有关要求，与轴系照光的要求相同。
4.1.2 舵系上下基点设置并交验完毕。
4.1.3 舵系拉线做基准点工作务必与轴系照光工作同时进行。
4.2 拉线与检测4.2.1 通过舵系上下基点拉线。
4.2.2 配合轴系照光检查舵线与轴线的相交状况，两线同意偏离不大于6mm。
4.2.3 以钢线为基准检测挂舵臂内孔的偏中情况，做好记录。
4.2.4 参照施工图核对挂舵臂内孔的加工余量是否满足加工要求。
船舶舵系安装工艺
船舶舵系安装工艺1范围本工艺规定了半悬挂舵的舵系安装工艺准备、人员、工艺要求、工艺工程及检验。
2 文件引用船级社相关规范。
3 具备的条件3.1 舵系安装应在船体艉部已经成形。
3.2 轴舵系的拉线照光工作结束，并得到船东船检的认可。
3.3 上舵承座及舵扭根据船东船检认可的中心线镗孔已结束,有关要求的检验已完成，且得到了船东船检的认可。
3.3 舵叶上与舵杆、舵销联接的孔已镗结束，中心线偏差满足相关规范要求并且得到了船东船检的认可。
3.4 舵机基座已根据图纸和认可的中心线安装到位。
3.5 船体上保护舵杆的结构油漆工作已结束并得到认可。
3.6 舵杆、舵销机加工结束，并得到船东船检的认可。
3.7 舵杆与舵叶上舵杆承座的锥孔、舵销与舵叶上的舵销承座锥孔已拂配结束,舵杆、舵销及舵叶上有关标记已做好，并得到了船东船检的认可。
4 舵系的安装4.1 舵杆、舵销轴承的安装4.1.1 在舵系镗孔结束后，测量舵杆轴套孔和舵扭上舵销轴套孔的实际尺寸，把这些尺寸传真给轴承厂家，轴承厂家根据计算结果确定轴承的实际加工外径、内径及长度尺寸，衬套由厂家精加工后供货；4.1.2 舵杆轴承、舵销轴承采用冷冻法安装，将舵杆轴承和舵销轴承固定在特制的装置上，按厂商要求的冷冻温度、冷冻时间，放入液氮或干冰罐内（根据高分子衬套厂家建议）冷冻，将冷冻好的舵杆轴承和舵销轴承从液氮或干冰罐内取出，装入下舵承孔（舵钮孔）中；4.1.3 在舵杆舵销轴承恢复到常温后，测量轴承内的实际尺寸，尺寸交船东备案；4.1.4 根据轴承内孔的实际尺寸对照舵杆轴套、舵销轴套精加工后的外径尺寸计算舵杆、舵销安装以后轴套与轴承之间的间隙是否能满足图纸要求，如果不能满足，则舵杆舵销还需重新上车床加工或者轴承内孔需要再加工,在下床前报船东、船检。
4.2 压装4.2.1 工具准备a.高压油泵100Mpa2台；b.成套液压螺母2只；c.压力表(0～200MPa)1只；d.千分表2只；e.磁铁表架2套；f.油管.高压软管(带快速接头)2套；液压系统的连接见图1。
顶推轮轴舵系安装及轴系校中技术探讨
顶推轮轴舵系安装及轴系校中技术探讨一、引言顶推轴舵系是船舶动力系统中非常重要的一部分，它直接影响着船舶的航行性能和稳定性。
在船舶建造和维修中，对顶推轮轴舵系的安装和轴系校中技术进行深入的探讨和研究，对于船舶的安全运行和性能提升至关重要。
本文将对顶推轮轴舵系的安装和轴系校中技术进行详细的探讨。
二、顶推轴舵系的安装1. 安装前的准备工作在进行顶推轴舵系的安装前，需要进行充分的准备工作。
首先需要检查顶推轴舵系的各个部件是否完好，并且要保证安装所需的工具和设备齐全。
要对安装区域进行清理和整理，确保安装时操作空间的充足和安全。
要提前制定安装计划，并与相关人员进行充分沟通和协调。
2. 安装中的注意事项在进行顶推轴舵系的安装时，需要注意以下几点事项。
首先是安装的顺序，一般来说，应先安装轴系，再安装推轮和舵系。
其次是安装的精度，特别是轴系的安装要求非常高，需要精密的测量和对中。
最后是安装的紧固，要保证各个部件的紧固螺栓都符合规定的扭矩要求，确保安装的牢固和可靠。
三、轴系校中技术探讨1. 校中的原理轴系校中是指调整轴系轴线和船体中线、纵梁中线重合的过程。
其校中原理主要是利用测量和调整的方法，使轴系的轴线能够与船体的中线和纵梁的中线完全重合，以确保船舶在航行时能够保持良好的航行性能和稳定性。
轴系校中的方法有多种，常用的有以下几种。
首先是以水线作为基准，进行轴系的调整，通过对水线的测量和标定，来确定轴系的位置和高度。
其次是利用激光测量仪进行校中，通过激光仪器测量轴系和船体中线的距离和偏差，来实现轴系校中的调整。
最后是采用测量工具对轴系进行直接的测量和调整，包括测量尺、水平仪等工具的使用。
轴系校中的难点主要在于精度和调整的细节。
因为船舶的轴系一般都是安装在船底的孔位上，不仅需要确保轴系的位置和高度满足要求，还需要考虑到船体的变形和扭曲情况。
轴系校中过程中，需要多次对中和调整，需要经验和技巧。
辅机安装舵系安装
⒊舵线确定后的检查项目
⑴对于单桨单舵的船舶，两线的距离允许偏差δ≯0.01 L⅓ mm(式中L为船长，单位为米)。对于多舵船舶的各舵系中心 前后位置及相互位置偏差均应不大于5 mm。
⑵舵线与轴线的垂直度偏差应不大于1mm/m。 ⑶另外，还应检查图一53—44中所示的各部位尺寸，包括舵
系中心线与尾管毂后端面的距离，以及到各轴承的距离尺寸。 以供确定舵轴的长度尺寸和计算螺旋桨与舵叶之间的安装间 隙是否满足设计要求。
㈣舵杆与舵叶的安装
舵叶的轴向位置是借助于上轴承下部的调整垫来得到保证。 在舵杆上拧入起吊螺栓，从上、中舵承孔内放下钢丝绳与起
吊螺栓连接后，扶正舵杆，即可将舵杆吊进中、上舵承。要 求将上舵杆尽量往上吊，使其下面让出尽可能高的空间位置 供吊装舵叶用。舵叶销轴能插入下舵承的铜套内，舵叶装到 位，转正舵杆，放下传动键，落下舵杆，使两法兰端面靠住， 打入紧配螺栓与固定螺栓并将其固紧。然后将舵杆连同舵叶 一起吊起一定距离，在下舵承端面垫以一定厚度的垫片。解 除上舵杆上的钢丝绳，将上舵承体、滚动轴承、垫板等整体 套入上舵杆，将舵承体及轴承都安装到泣，然后装两半承压 环、套环等。再装上钢丝绳，将整个舵吊起，取出下舵承的 垫片后，把舵放下，拆除钢丝绳，装上压盖。检查舵叶与下 舵承铜套端面之间隙，应在设计规定的范围之内。 安装完毕，用手推动舵叶，检查其转动是否灵活。对于舵杆 直径小于360mm的舵叶，在2～5人推动下能灵活转动，即 表示安装良好。然后，装中舵承的密封橡胶圈并用压盖压紧。 装上舵柄后，即可。
用平尺和角尺侧量上端面与舵线的垂直度，用内卡测 量其内孔壁与舵线的距离，使其中心线与舵线重合。
测量舵机房甲板至假舵下端面的距离，即可按照图纸 要求，将上舵承座割至应有的高度。再用上述方法将 上舵承座的中心线与舵线重合。然后焊接上舵承座， 将上舵承本体安装在上舵承座上，并装上推力轴承。
顶推轮轴舵系安装及轴系校中技术探讨
顶推轮轴舵系安装及轴系校中技术探讨
摘要：顶推轮轴舵系是船舶的关键部件之一，其正确的安装和轴系的校中对船舶的性
能和安全至关重要。
本文针对顶推轮轴舵系的安装和轴系的校中进行了技术探讨，包括了
安装的步骤和要求、轴系的校中原理和方法等方面的内容，以期为船舶工程师提供参考。
二、顶推轮轴舵系安装
1. 安装位置和定位
顶推轮轴舵系应根据船舶的设计要求，安装在适当的位置。
在安装之前，需要对安装
位置进行测量和绘制，确定标准的安装位置。
安装位置的确定应考虑到船舶的结构和布置，并确保舵系在船舶运行时不会发生碰撞或干扰。
2. 安装步骤
（1）舵桨安装：根据船舶设计和规范要求，将舵桨与舵轴连接，并确保连接紧固可靠。
在舵桨安装过程中，需要注意舵桨的方向和位置，确保其与舵舱的布置和安装要求相符。
（3）舵舱安装：将整个舵舱按照船舶设计和规范要求安装到船舶上。
舵舱的安装应确保舵舱与船体的连接牢固可靠，并且能够提供充足的保护和支撑。
三、轴系校中
1. 校中原理
轴系校中是指调整轮轴的位置和方向，使其与船舶的纵向和横向中心线重合。
校中的
原理基于几何原理和力学平衡原理，通过调整舵舱和舵桨之间的相对位置，使得轮轴在工
作时保持稳定和平衡。
2. 校中方法
（1）测量校正法：使用测量工具和仪器，对轮轴的位置和方向进行测量，然后根据测量结果进行调整。
测量校正法需要使用专业的测量仪器和精确的测量方法，具有较高的准
确性和可靠性。
（2）经验调整法：基于船舶设计和过往经验，对轮轴的位置和方向进行调整。
经验调整法对技术要求较低，但准确性和可靠性较差。
船舶舵机安装工艺
船舶舵机安装工艺
1 范围
本工艺规定了拨叉式舵机的安装工艺要求。
2 文件
CSQS中国造船质量标准、舵系统安装与效用试验要求（CB/T3623-94）
3 具备的条件
3.1 舵杆、舵销与舵叶压装结束。
3.2 上舵承安装结束。
3.3 舵叶零位已标记。
4 舵机的安装
4.1 舵柄安装
安装舵机前应把舵杆上的零位线驳到舵机座上以便校对舵机零位线与舵杆零线重合度。
4.1.1 拆除保护材料，仔细清洗舵杆和舵柄的孔内部及键销，除去保护油脂，不得有任何杂质；
4.1.2 将键销安装到舵杆上，吊起舵柄，仔细放到舵杆上，慢慢下放舵柄直至放到规定的尺寸。
4.2 固定舵机
4.2.1 舵机放至舵机座上利用调节螺栓调节油缸的高度检查油缸轴线与舵杆轴线的垂直度，调整舵机的水平度公差范围为：+/-0.1mm钻基座螺栓孔；
4.2.2 舵机安装到位后，测量舵机机座底部与机座上表面之间的距离（根据此值来决定垫块的厚度）；
4.2.3 按照测量的值制作垫块并对其进行拂配，垫块与舵机和机座的接触点3~4点/寸；
4.2.4 将配制好的垫块放置于舵机与基座之间，交船东船检认可；
4.2.5 对配铰螺栓孔进行配铰并测量实际尺寸，按照实测结果加工配制螺栓。
4.3 安装其它螺栓。
4.4 按照对角方向拧紧紧固螺母，螺栓的拧紧力矩根据设备厂商建议（注意：螺母拧紧时应对角拧紧）。
4.5 测量间隙,校对零位标记。
4.6 安装储油箱和管路、电路。
4.7 保护好舵机以免损坏。
第1页，共1页。
舵系安装原则工艺
舵系安装原则工艺一、概况本船为双桨双舵船舶，舵系中心线位于FR0肋位，左、右舵系分别距舯±3100mm，舵系中心线与轴系中心线空间垂直。
舵叶为悬挂舵，舵叶最大迴转角度±35º，舵机舱内设160kn.m电动拨叉式液压双推舵舵机，上舵承为A200平磨水密式，下舵承为申龙高分子包钢套组合，下舵承与舵颈间浇注环氧，下舵承为开式海水润滑。
舵系安装主要参考图纸：FF5005-230-01 舵系布臵图FF5005-231-01 舵叶FF5005-231-03 舵系零件图FF5005-231-04 舵杆`二、舵叶的制造1) 舵叶铸钢件在与舵叶结构装焊前,应先进行划线后粗加工。
厚度应留约10mm余量（单边）。
粗加工后应划出中心的十字线及铸钢件的中心线,以便舵叶结构安装时定位。
2) 舵叶按照FF5005-231-01 在胎架上装焊，注意铸件与舵叶钢板焊接前应预热至100℃至150℃才能施焊,装焊完毕后进行火工校正,外形尺寸要求可以参考CB/T4000-2005 标准,高度尺寸误差±4mm(极限±6mm)，宽度方向±4mm（极限±6mm）。
舵叶完工后进行气密试验，试验压力为：0.02~0.03MPa。
试压时，通知船东、船检到场。
3) 舵叶经检验合格后再对其进行划线确定舵叶的中心线，并对舵叶铸钢件精加工，精加工后其表面粗糙度要达到3.2，平面度要求：当与舵杆法兰结合时，0.05塞尺不能插入15mm。
在舵杆上下端及舵叶的上下端面划出中心线、舵角零位，并做好洋冲标记。
4) 舵叶制作完成后，内腔搪涂环氧沥青漆。
搪涂前，船东要求复检。
三、舵叶法兰螺栓孔的铰（镗）1) 舵叶法兰的螺栓孔，建议在舵叶制造工序完工，并检验合格；法兰平面精加工后，与舵杆法兰组合钻镗。
钻孔前须检查两法兰的接触情况，当两法兰夹紧后，用0.05塞尺不能塞入15mm。
船东要求报验，请协作机械厂到时通知船东。
简要论述船舶舵系制造安装与检验的要点
简要论述船舶舵系制造安装与检验的要点――摘要：《船舶检验》《船舶设备与系统》关键词:舵叶舵杆舵柄焊接胎架照光构架铸钢件安装检验一．舵的主要功能：船舶在航行过程中，舵是用来保持和改变航向的。
是船舶的主要操纵设备。
二．舵叶结构的介绍：船舶在航行的过程中是依靠舵叶的转动来控制航向的，舵叶的结构强度，面积，对称性和水密性是考核舵叶的四大因素。
根据舵的形状和尺寸制作相应的胎架，在胎架铺板，对接，焊接在旁板上画内部加强筋纵横装配线，再装内部的加强筋，焊接完成后最后再装另一侧旁板，塞焊。
三．舵叶的制造工艺简介如下：1. 按照图纸进行水平构件及垂直构件与垫板预先组装焊接，并进行火攻矫平。
2. 按照提供的刚模板制造舵叶胎架，并测量胎架水平，误差小于2mm，并在胎架的四周设置水平标杆，报专检验收。
3. 铺设外板并与胎架用马板贴合固定，外板理论线位置在舵叶外表面，开CO2焊接坡口。
并打磨光滑后进行焊接。
焊接结束划出垂直构件及水平构件，舵顶外板及舵底外板的安装定位线。
4. 安装舵顶及舵底封板一级水平构件，插装垂直纵横构件，并调整垂直。
注意水平方向的线型光顺，垂向构件的垫板水平方向平齐，按照水平标杆画出上下舵封板的中截面线，并用洋冲作好标记。
5. 安装铸钢件6. 安装放水塞7. 内部结构交专检确认后进行焊接。
其顺序如下a. 铸钢件焊接应预先开坡口，并打磨光滑，并进行预热，预热温度低于125℃-150℃，叫质检，船东，船检检验后进行焊接。
b. 整个焊接过程中，质检科派专人予以严C格的控制。
并记录预热温度和焊接工艺参数。
c. 铸钢件焊接结束后，需保持2小时以上，且72小时以上后进行UT及表面探伤。
d. 先进行铸钢件与本体结构的立角焊，后进行平焊。
e. 铸钢件焊接结束后进行舵叶本体内部结构焊接，先立角焊后平焊，并从中间向两头，双人对称施焊。
f. 最后焊接舵顶及舵底封板以及外板与尾端材的焊接。
8. 内部结构焊接结束后，应对铸钢件的对接焊缝进行UT及表面探伤检查，舵叶内部焊缝打磨清洁交质检及船东，船检验收。
舵系安装工艺
595DWT成品油船舵系加工与安装工艺编制：审核：审定：2009.8.1１一、概述：船舶舵系安装是船舶下水前的主要工作,其安装质量的好坏直接影响船舶的操纵性能,在安装时一定要认真熟悉图纸，并严格参照本工艺及舵系布置图、舵机安装图等施工。
本船舵装置组成部分简介1、舵机及推舵机构参见舵系布置图HGW771-230-02。
2、舵机型号：电－液舵机3、主要参数：工作扭矩 25KNm最大工作压力转舵速度4、本工艺所述内容是针对该船舵系加工和安装的常规要求。
由于该船舵系中很大一部分工作是委外制作和安装的，所以涉及到外协部分，以外协单位自身的工艺为准，本工艺中的描述仅做参考。
二、参考图纸：1.舵系布置图：见HGW771-230-022.舵机工作图三、舵系的大体安装步骤如下：1．镗削舵承座；2. 压入衬套（根据厂家要求，衬套内外径已精加工完毕）；3. 烧焊甲板密封座（要求其中心线与舵系中心线重合）；4. 插入舵杆（要求舵杆轴套已经红装完毕，且轴套外圆精加工完毕）；5. 套入甲板密封、上下止跳块密封圈、下止跳环等6.安装舵叶7.安装甲板密封、上下止跳块等（上止跳块安装后要用胶水密封）8.安装舵机四、内场准备工作1，舵杆锥度的加工：在舵叶锥孔镗孔结束后，测量锥孔各个部位的尺寸，计算出实际的精确的锥度值，提供给舵杆加工厂家加工锥度。
在加工锥度时，应充分考虑锥体小头应缩进锥孔的裕度（因为在拂配时，锥孔有一定的扩大及液压推入量的因素，所以在镗孔时，单边应留0.25-0.3mm的余量）在镗舵杆孔时应注意锥孔的详细节点。
2、舵杆与舵叶锥孔的研配(1)将舵叶竖置在车间平台上，垫实固定牢固。
(2)用行车吊舵杆放入锥孔用兰油检查着色点，刮拂，每次重复进行。
(3)装配时接触面积应≥70％，且每25×25mm面积内兰油3点，大端用0.05mm塞尺检查时，90％周长上应插不进。
并提交船东、船检认可。
(4)锥体粗糙度为0.8。
２3、在拂配时舵杆锥体不能伸出舵叶锥孔，要求有的10mm的空隙（并考虑推入量的因素）。
大型船舶轴舵系安装检验指南
压装画图确定，给定推力数值应具体体现在工艺图纸上； 轴向压入量百分表可要求装两只，确保数据可靠； 压装时每压入 0.5mm 为一档并记录每一档的相对应的轴向、径向油压； 最终压入量、轴径向油压应与计算书上相应温度下的给定值基本吻合； 最后泄掉轴向油压后，螺旋桨基本无轴向位移，若有也应在给定弹性变
轴系较长时，一般采用光学仪器法来确定轴系理论中心线。将仪器先按两个 基准光靶（两个光靶的十字线中心在艏艉基准点上）调好位置使仪器的光轴同时 通过两个基准光靶的十字线中心，此时仪器的光轴就代表轴系理论中心线。根据 所使用的光学仪器不同，有望光法和投射法两种，前者使用带准仪或经纬仪的望 远镜，后者用投射仪。
贮油量基本一致，确保艉管内充满油； 密封油管注油时也需开回油管接头，直至油管溢油，确保进回油畅通； 艉密封装置各道密封腔室应手动逐道注油，检查是否泄漏。 3.13 主机轴系校中及轴承负荷测定
4 / 14
检查加工后的艉轴管内孔的同轴度,加工后艉管相邻台阶同轴度及前后 轴承座同轴度的允差应满足相关图纸要求；
按第一次照光方法测量并记录中间轴承座、主机面板距实际轴线的相关 数据以及轴舵系的相交性。
3.7 轴系的车间加工： 轴系的车间加工主要括艉管艏艉轴承加工、尾轴加工、中间轴加工、轴系排
配间隙，下部 0.05mm 塞尺塞不进，左右约为 35-65%装配间隙； 螺旋桨上船实船安装时，选一个桨叶垂直向上并标记，对应主要 1 号缸
在上死点位置（或以轴系校中计算书中的说明为准）； 螺旋桨安装最终的记录数据应与预装时的基本一致； 核对图纸是否有螺旋桨拆装专用工具，若有提前要求车间加工以备交船； 检查艏艉密封件的质量、品牌商和制造地，是否与相关技术协议上一致； 艏艉密封件安装时使用的密封件、螺栓、及保险丝等必须是生产厂家原
船舶轴、舵系、管系安装工程与监造要点
575
＜6 60
430 70
505
注：镀层厚度受材料的化学万分、表面状况、几何形状与尺寸及热浸镀锌工艺参数等因素限制，镀层厚
度会有变化
船舶轴、舵系、管系安装工程和监 造要点
管件安装检验要点
• 管件安装一般工艺与原则 • 管子的布置要求平直、整齐、美观、合理，尽可能成组成
束排列，采用组合支架，避免管路有不必要的迂回和斜交， 当电缆、管子须在同一位置安装时，一般按电缆－管子－ 风管的顺序由上而下布置。 • 对于平行管或交叉管，临近两跟管子（包括管子附件）， 间距一般应在20mm以上。对于需要包扎绝缘的管子，包 扎好以后，其绝缘与相临管子、管系附件或船体结构的间 距也应在20mm以上。 • 管件安装要求 • 凡属生产设计的管子，必须严格按各区域管系综合布置图 的安装尺寸安装，不得擅自更改，现场配接管子最后取样 安装。
马鞍应与总管很好地吻合。 • 管件焊接检查应注意的问题：管件焊接，法兰焊接时法兰
端面不允许有影响密封的缺陷和残渣，法兰与管子焊接后， 不允许减小管子流通横截面积，法兰焊接时法兰距焊缝12mm，不能损伤法兰密封面。焊接后，需清渣、去毛刺并 打磨。对接焊缝成形要饱满、均衡，对接焊缝焊脚高于母 材2-3mm，焊缝表面应无气孔、弧坑、焊瘤、咬边、凹陷 等缺陷。
• 三级管则没有探伤要求。
3、管件预制、处理及安装监控要点 （1）管件预制注意事项
管件弯制 ：管子弯制一般采用冷弯，钢管采用半径为3倍管 子外径的弯模；舱柜加热管和安装位置狭窄处等特殊管子的 弯曲时一般不小于2倍弯曲半径。镀锌管不准热弯，冷藏管均 采用冷弯，且在弯制时不允许在管内装填松香或黄砂等物。 弯管外观质量检查，弯曲处外壁不允许有裂纹、结疤、分层 等缺陷，椭圆度不超过7%，截面收缩率不大于9.5%，壁厚 减薄率小于20%，折皱高度不超过管子外径的3%。
顶推轮轴舵系安装及轴系校中技术探讨
顶推轮轴舵系安装及轴系校中技术探讨引言：顶推轮轴舵系是一种常见的船舶舵系形式，主要用于船舶操纵和控制舵向。
轮轴舵系的安装和轴系的校中在船舶建造和维修中占据重要地位，影响着船舶的操纵性能和船舶的安全性。
本文将就顶推轮轴舵系的安装和轴系的校中技术进行探讨。
一、顶推轮轴舵系的安装：1.船舶结构布置对轮轴舵系安装的要求：船舶的结构布置对轮轴舵系的安装有一定的要求。
需要确定轮轴的位置和舵机械装置的位置，在设计和建造过程中应予以确认。
船舶的结构要保证能够承受舵机的重力和操纵力矩，并且要有足够的强度和刚度来承受轮轴的转动力和船舶在操纵过程中产生的反作用力。
2.轮轴舵系的安装流程：轮轴舵系的安装一般包括以下几个步骤：(1)准备工作：包括确定轮轴的位置和舵机械装置的位置，预先计算舵机的重力和操纵力矩，并确定船舶结构的强度和稳定性。
(2)材料准备：根据设计要求，准备好所需的轮轴和舵机械装置，确保其质量和尺寸符合要求。
(3)安装轮轴：将轮轴按照设计要求定位，固定在船舶结构上，并确保轮轴的水平度和垂直度。
(4)安装舵机械装置：将舵机械装置安装到轮轴上，通过连杆等连接件将其与船舶的操纵装置连接起来。
(5)调整和固定：根据需要，调整舵机械装置的位置和角度，并通过螺栓等固定件将其牢固地固定在轮轴上。
二、轴系校中技术的探讨：1.校中的目的和意义：校中是指调整顶推轮轴舵系中各部件的位置和角度，使其在工作状态下达到最佳状态。
校中的目的是保证船舶在操纵过程中具有良好的舵性和操纵性能，以及良好的稳定性和航行平稳性。
2.校中的方法和步骤：校中的方法主要包括通过调整舵机械装置的位置和角度、调整轮轴的位置和水平度、调整舵叶的位置和角度等来实现。
校中的步骤一般包括以下几个方面：(1)检查：首先需要对顶推轮轴舵系进行全面的检查，包括各部件的连接和固定情况、舵机械装置的位置和角度、轮轴的水平度和垂直度等。
(2)调整：根据检查结果，进行相应的调整，包括调整舵机械装置的位置和角度，通过连杆等连接件进行调整，以及调整轮轴的位置和水平度，通过螺栓等固定件进行调整。

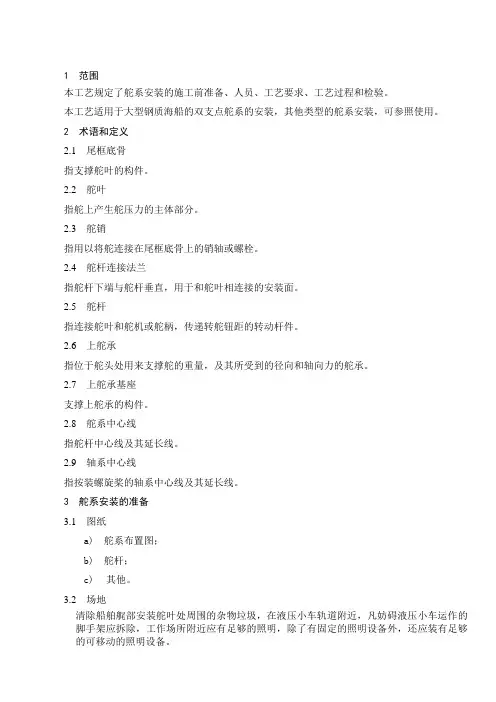

舵系安装工艺
舵系安装通用工艺（襟翼舵）舵系安装通用工艺（襟翼舵）1、范围本标准规定了舵系安装前准备工作、舵系安装工艺、舵柄的安装。
适用于各种采用襟翼舵的柴油机海船，普通舵系可参照使用。
2、舵系安装前准备2.1 轴系安装完毕，检验合格，复查舵线。
2.2 画出船舯线及其垂直线。
2.3 将舵机、液压泵组及其底座吊到舵机平台，根据舵机舱布置图落位。
2.4 在舵机舱内现场安装手动葫芦（起重负荷大于25t）。
2.5 清洁舵杆、舵叶毂、舵柄以及舵杆、舵上安装的附件。
3、舵系安装工艺3.1 舵杆从船底部通过设在舵机舱内的手动葫芦吊入舵杆套筒。
3.2 将舵叶、襟翼固定在“零位”，并防止连杆装置的枢轴产生移动。
3.3 将滑杆安装在连杆装置的滑套内，固定盖板上螺钉，保证滑杆不能滑动。
3.4 检查所有的０形圈，如有磨损或老化要及时更换。
将舵叶毂上０形圈装入槽内，并加牛油润滑，注意避免０形圈滑出。
3.5 用液压油清洁配合锥面，该液压油为液压泵所用液压油。
3.6 将舵叶移至舵杆正下方位置，用船底壳的固定吊码上手动葫芦将舵叶吊上。
3.7 确保舵叶、舵杆、襟翼在零位，观察舵杆衬套和轴毂上侧面的标记要求一致。
3.8 在舵叶与舵杆装配前，用牛油润滑销轴，将舵叶吊起，使舵叶锥孔套入舵杆锥体后停止吊舵，在安装过程中应尽可能不断复查配合面是否清洁，并检查０形圈是否在槽内。
3.9 检查液压螺母端面０形圈及液压螺母中液压活塞的０形圈安装情况。
3.10 旋紧液压螺母直到螺母与舵叶叶毂接触。
松开手动葫芦。
3.11 检查液压泵与液压螺母的连接情况。
（用于轴向加压）3.12 检查液压泵与舵叶叶毂的连接情况。
（用于径向加压）3.13 增加螺母压力，直至舵杆衬套的零位置标记与上侧面在一直线上。
3.14 轴向液压泵泵油使液压螺母压力升至“安装参数表”的10%，（具体内容参见厂家安装说明书）。
3.15 安装刻度表在舵杆末端面，指示舵叶相对舵杆的移动距离，刻度表的最小刻度小于等于0.1mm，并调至零位。
