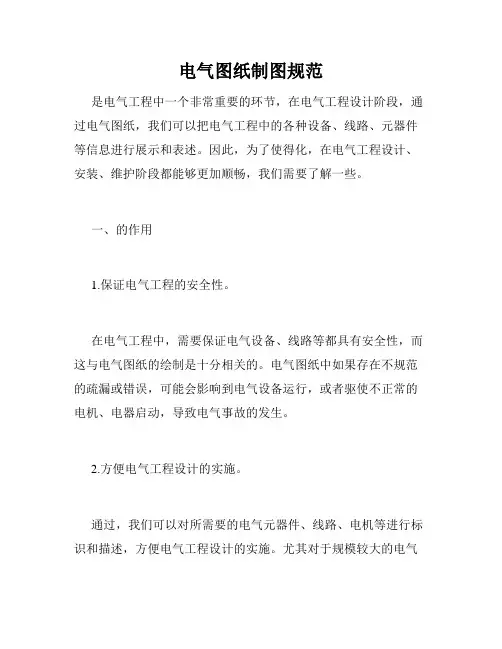

电气图纸制图规范
电气图纸制图规范是电气工程中一个非常重要的环节，在电气工程设计阶段，通过电气图纸，我们可以把电气工程中的各种设备、线路、元器件等信息进行展示和表述。
因此，为了使得化，在电气工程设计、安装、维护阶段都能够更加顺畅，我们需要了解一些。
一、的作用1.保证电气工程的安全性。
在电气工程中，需要保证电气设备、线路等都具有安全性，而这与电气图纸的绘制是十分相关的。
电气图纸中如果存在不规范的疏漏或错误，可能会影响到电气设备运行，或者驱使不正常的电机、电器启动，导致电气事故的发生。
2.方便电气工程设计的实施。
通过，我们可以对所需要的电气元器件、线路、电机等进行标识和描述，方便电气工程设计的实施。
尤其对于规模较大的电气工程，电气图纸可让其代码有条不紊、有迹可循，方便施工人员依照设计方案进行工作。
3.促进电气工程的维护和升级。
在电气工程的维护和升级阶段，经常出现需要更换某些元器件、修改线路和电器等操作。
而如果化的话，就能够揭示出电气工程中的各种配电信息和控制要素，方便维护人员进行调整和核查。
二、的要点1.字体的规范。
电气图纸中的字体是非常重要的，因为它代表了电气元器件和各种元素的标识。
因此，字体的大小和颜色都应该遵循一定的规范，标准的字体和字号能够保证图纸的清晰度和易读性。
2.符号的规范。
电气图纸中各个元器件、线路和控制单元都有标准的符号，而这些符号是被设计专业机构所统一规定的。
因此，在进行电气图纸的制图时，需要使用标准的符号，且它们的大小和位置应该设置在标准的位置。
3.线的规范。
电气图纸中的线条也需要遵循一定的规范，包括线的粗细、颜色、线型、箭头等。
正确的线条使得图纸简洁明了，方便文档的理解。
4.标签的规范。
所有的元器件和线路都需要设置标签，标签的内容应该清晰、明确、准确。
同时所有使用的标签必须依据统一的标注规范进行设置，以方便检查。
5.布局的规范。
图纸的布局对于最终的呈现是非常重要的。
因此，需要保证每张图纸能够呈现和表述电气工程设计所需的所有内容，同时要避免布局混乱、内容紊乱、重叠或草率的缺陷。
电气图纸设计规范（经典）
电⽓图纸设计规范（经典）电⽓设计图纸规范⼀、电⽓图定义⽤电⽓图形符号、带注释的围框或简化外形表⽰电⽓系统或设备中组成部分之间相互关系及其连接关系的⼀种图。
⼴义地说表明两个或两个以上变量之间关系的曲线，⽤以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者⽤以提供⼯作参数的表格、⽂字等，也属于电⽓图之列。
⼆、电⽓图分类1、系统图或框图：⽤符号或带注释的框，概略表⽰系统或分系统的基本组成、相互关系及其主要特征的⼀种简图。
2、电路图：⽤图形符号并按⼯作顺序排列，详细表⽰电路、设备或成套装置的全部组成和连接关系，⽽不考虑其实际位置的⼀种简图。
⽬的是便于详细理解作⽤原理、分析和计算电路特性。
3、功能图：表⽰理论的或理想的电路⽽不涉及实现⽅法的⼀种图，其⽤途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要⽤⼆进制逻辑（与、或、异或等）单元图形符号绘制的⼀种简图，其中只表⽰功能⽽不涉及实现⽅法的逻辑图叫纯逻辑图。
5、功能表图：表⽰控制系统的作⽤和状态的⼀种图。
6、等效电路图：表⽰理论的或理想的元件（如R、L、C）及其连接关系的⼀种功能图。
7、程序图：详细表⽰程序单元和程序⽚及其互连关系的⼀种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其⽤途表⽰各组成部分的名称、型号、规格和数量等。
9、端⼦功能图：表⽰功能单元全部外接端⼦，并⽤功能图、表图或⽂字表⽰其内部功能的⼀种简图。
10、接线图或接线表：表⽰成套装置、设备或装置的连接关系，⽤以进⾏接线和检查的⼀种简图或表格。
⑴单元接线图或单元接线表：表⽰成套装置或设备中⼀个结构单元内的连接关系的⼀种接线图或接线表。
（结构单元指在各种情况下可独⽴运⾏的组件或某种组合体）⑵互连接线图或互连接线表：表⽰成套装置或设备的不同单元之间连接关系的⼀种接图或接线表。
（线缆接线图或接线表）⑶端⼦接线图或端⼦接线表：表⽰成套装置或设备的端⼦，以及接在端⼦上的外部接线（必要时包括内部接线）的⼀种接线图或接线表。
电气图纸设计规范(经典)
电气设计图纸规范一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
电气原理图设计规范
电气原理图设计规范目录●电器原理图及其构成●设计制图的一般规则●电原理图的幅面及其格式●简图的绘制步骤●电原理图设计的基本要求●电路图的组成要素●元器件的标注方法●电路原理图的设计●图纸的更改●文件名及图号编号规则●对电原理图的审核电器原理图及其构成电器电路图有原理图、方框图、元件装配以及符号标记图等：●原理图电器原理图是用来表明设备的工作原理及各电器元件间的作用，一般由主电路、控制执行电路、检测与保护电路、配电电路等几大部分组成。
这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。
电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。
●方框图（框图）方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从某种程度上说，它也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。
它和上面的原理图主要的区别就在于原理图上具体地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简朴地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简朴的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理，而原理图除了具体地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据。
●元件装配以及符号标记图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的形状图。
这种电路图一般是供原理和实物对照时使用的。
印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的导电金属箔作为元器件之间导电的连线，完成电路的连接。
电气设计图纸出图规范V1[1]0
![电气设计图纸出图规范V1[1]0](https://img.taocdn.com/s3/m/0215ab22a417866fb84a8e95.png)
电气设计图纸出图规范(V1[1].0)————————————————————————————————作者：————————————————————————————————日期：编号版本号 1.0 拟制杨钟青杨华审核批准1．目的规范电气设计图纸的出图。
为硬件设计人员提供电原理图、电路板（含元器件明细表）、电路板印制板、接线图等图纸的设计出图准则，为工艺人员审核印制电路板、电路板、整机等的可制造性提供工艺审核准则，为检验人员检验印制电路板、电路板、整机等提供读图方便，为生产人员读图的正确理解提供方便。
2．范围本规范规定了设计人员设计电原理图、电路板印制板、电路板（含元器件明细表）、接线图等出图时应该遵循的要求，适用于煤科总院常州自动化研究院监控所的所有硬件设计之图纸。
3．定义3．1．电原理图（Circuit Principle Scheme）亦称“电路图”，能正确反映电路电气联系实际情况的图。
由电路元器件的图形符号、文字、字母、连接线段、接线连接点等绘制。
3．2．印制电路板（PCB, Printed Circuit Board）亦称“电路板印制板”，在绝缘基材上，按预定设计形成印制元件或印制线路或两者结合的导电图形的印制板。
3．3．电路板（Circuit Board）在印制电路板（PCB）上安装焊接上元器件的成品、半成品。
3．4．电路板图（Diagram of Circuit Board）本规范中电路板图专指用于元器件安装的布置图。
3．5．元件面（Component Side）安装有主要器件（IC等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。
通常以顶面（Top）定义，出图中称A面。
3．6．焊接面（Solder Side）与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。
通常以底面（Bottom）定义，出图中称B面。
第 1 页共32页4．设计出图规范4．1．电原理图设计出图规范4．1．1．电原理图用图纸格式电原理图用图纸格式应符合我所规定的图纸格式，详见附录一。

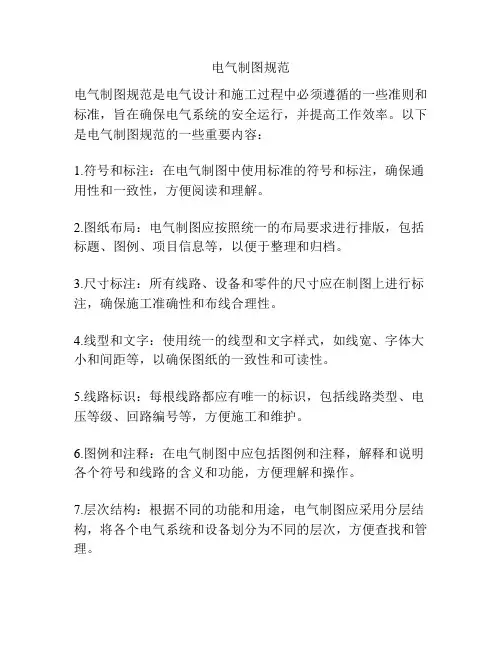

电气制图规范
电气制图规范电气制图规范是电气设计和施工过程中必须遵循的一些准则和标准，旨在确保电气系统的安全运行，并提高工作效率。
以下是电气制图规范的一些重要内容：1.符号和标注：在电气制图中使用标准的符号和标注，确保通用性和一致性，方便阅读和理解。
2.图纸布局：电气制图应按照统一的布局要求进行排版，包括标题、图例、项目信息等，以便于整理和归档。
3.尺寸标注：所有线路、设备和零件的尺寸应在制图上进行标注，确保施工准确性和布线合理性。
4.线型和文字：使用统一的线型和文字样式，如线宽、字体大小和间距等，以确保图纸的一致性和可读性。
5.线路标识：每根线路都应有唯一的标识，包括线路类型、电压等级、回路编号等，方便施工和维护。
6.图例和注释：在电气制图中应包括图例和注释，解释和说明各个符号和线路的含义和功能，方便理解和操作。
7.层次结构：根据不同的功能和用途，电气制图应采用分层结构，将各个电气系统和设备划分为不同的层次，方便查找和管理。
8.接地和接地系统：在电气制图中应标注接地和接地系统的位置和连接方式，确保电气系统的安全性和稳定性。
9.设备安装：对于设备的安装位置和方式，应在电气制图中进行标注，并指定必要的安装要求，如间距、固定方法等。
10.施工顺序：电气制图还应指导施工人员按照特定的顺序进行施工，以确保施工的合理性和安全性。
电气制图规范的目的是为了确保电气系统的正常运行和安全性，为电气工程项目的设计、施工和维护提供指导和参考，提高工作效率和质量。
同时，电气制图规范也有助于减少人为错误和失误，降低事故和故障的发生率，保护人员和设备的安全。
因此，电气制图规范对于电气工程的成功完成和项目的成功运行起到了重要的作用。
电气图纸规范
电气图纸规范
在工程设计和建设过程中，电气图纸是电气工程设计中不可或缺的一部分。
它是记录电气工程和设备的关键文档，也是施工过程中必要的指南。
然而，由于电气图纸的特殊性质，必须确保图纸传达的信息准确无误。
因此，我们需要一套规范化的标准来确保电气图纸的可靠性和一致性。
首先，规范电气图纸的编制必须遵循一定的理念。
设计者必须要根据工程需求和规范进行设计，尽可能地降低错误和疏漏。
在编制电气图纸时，最好先进行初步的图纸草稿设计，以便更好地发现和解决图纸中的问题。
在电气图纸的设计过程中，必须严格遵守图纸规范。
比如，图纸的标准尺寸、各符号的应用、线宽等都必须按照国家或行业规范进行设置。
只有遵守这些规范，才能确保图纸的正确性。
其次，在绘制电气图纸时，应该避免出现任何模棱两可、模糊不清的信息。
除了符号和线型标准化之外，图纸中的各种尺寸和
数值也必须要严格清晰的标注，确保工程施工时操作精度和误差控制的精度。
如果有多人绘制电气图纸，尽量保持其一致性，避免不同人之间的设计差异。
最后，在电气图纸设计过程中，注重细节，并注重与其他专业的沟通，保证各专业间的协调性。
例如，电气图纸和建筑图纸的协调对于电气开关箱的安装位置、电缆敷设路径等非常重要。
只有通过不断的沟通和协作，确保图纸互相协调一致，方可减少在后期施工过程中的不必要困难和误解。
总之，电气图纸作为电气工程设计重要的的一环，其规范性必不可少。
在图纸编制过程中，需要遵循一定的理念和标准，并注重细节和与其他专业的沟通，才能确保图纸的正确性和一致性。
只有这样，工程设计和建设才能够更加顺畅，保证其顺利进行。
电气图设计规范
电气图样设计规范1 目的和范围为规范电气图样的编制，特制定本规程。
本规程适用于电气类设计图纸的编制、审核和标准化审查。
2 相关文件3 职责产品设计部门负责按照本规程对图纸进行编制、审核。
4 规范内容4.1 电气图纸设计规范本规范中涉及的电路图包括电路原理图、接线图、PCB简图等相关电气设计图纸。
电路图使用Protel或Altium系列软件进行绘制，特殊要求时可使用其他软件进行。
一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部分组成。
4.1.1.1 电气图的图幅分区为了便于确定图上的内容，补充更改和寻找各组成部分等的位置，图纸需可进行分区表示。
每个分区内竖边方向用大写拉丁字母（A……F），横边方向用阿拉伯数字分别表示。
分区为偶数，每一分区的长度应等距离，一般不小于25mm，不大于75mm。
分区代号用该区域的字母和数字表示，字母在前，数字在后，如B3、C5。
4.1.1.2 电气图的字体电气图中字体要求如表1所示表 1 电气图中字体最小高度4.1.2 符号电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。
在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。
a) 图形符号的定义电气图形符号是用来表示一个设备或概念的图形、标记或者符号。
通常一般是由一般符号、限定符号、符号要素等组成。
1)一般符号：用来表示某一类产品及其特征的一种通用符号。
如开关、继电器、电动机、电阻等。
而热敏电阻、低压断路器、接触器，隔离开关则不是一般符号。
一般符号可以单独使用，并可以在一般符号上附加其它符号要素和限定符号，派生出新的符号。
2)限定符号：用以提供附加信息的一种加在其他符号上的符号。
限定符号一般不代表独立的设备、器件和元件，用来说明某些特征、功能和作用等，限定符号通常不能单独使用。
电气图纸设计规范
电气图纸设计规范电气图纸设计是电气工程领域中非常重要的一环，而符合规范的电气图纸设计则是保证电气工程实施安全、稳定、高效的重要保证。
在电气图纸设计工作中，必须遵循一定的设计规范，以保证设计的质量和实用性。
一、图纸符号电气图纸中的符号是表示电器元件、设备、线路等的特殊标志，因此采用统一的符号是必要的。
符号设计应简洁明了，能够表达相关的信息。
在欧美地区，符号大多采用IEC标准，而在中国则多采用GB标准或其它国际标准。
符号绘制应规范、美观、准确。
二、图纸尺寸电气图纸设计需根据不同的工作需要和排版方式，选择合适的图纸尺寸。
在选择图纸尺寸时，需考虑尺寸的方便和实用性，保证图纸在使用过程中不会出现模糊和文字不清晰的情况。
三、图纸比例电气图纸设计中，图纸比例是一个非常重要的因素。
图纸比例应符合国家标准或行业规范，一般采用1:1、1:2或1:5的比例。
图纸比例的选择需根据具体情况而定，保证图纸在使用中不会出现信息不清晰、尺寸偏差等问题。
四、图纸排版电气图纸的排版也是设计中非常重要的一环。
电气图纸应根据工作内容和排版要求，合理地进行排列和布局。
图纸中的文字、符号、线条等应清晰明了，方便查看和理解。
排版时应注意文字、符号的大小、间距和对齐问题，保证排版美观大方。
五、文件编号在电气图纸设计中，文件编号也是一项非常重要的工作。
文件编号应根据规范的要求，在图纸文件上进行统一的编号，以便进行管理和查找。
文件编号应包括序号、名称、版本号等信息，便于文件的更新和维护。
六、图纸标注电气图纸设计中，图纸标注也是设计中非常关键的一项内容。
图纸标注需根据具体情况进行，包括元件名称、连接方式、电气参数、工作标准、设备型号和品牌等信息。
标注应规范、清晰，并且应符合国家标准或行业规范的要求。
综上所述，电气图纸设计规范是电气工程设计的关键之一。
在电气图纸设计中，需符合一定的规范，以保证安全性、可靠性和实用性。
通过规范的电气图纸设计，不仅可以提高工作效率和质量，还能有效地减少工作风险和误差，实现电气工程的顺利实施和运行。
电气图设计规范
为规范电气图样的编制，特制定本规程。
本规程合用于电气类设计图纸的编制、审核和标准化审查。
产品设计部门负责按照本规程对图纸进行编制、审核。
本规范中涉及的电路图包括电路原理图、接线图、 PCB 简图等相关电气设计 图纸。
电路图使用 Protel 或者 Altium 系列软件进行绘制，特殊要求时可使用其他软 件进行。
电气简图用图形符号设计文件管理制度第 2 部份：设计文件的格式 设计文件管理制度第 7 部份：电气简图的编制GB4728.1~13-2005 SJ/T207.2-2001 SJ/T207.7-2001一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部份组成。
为了便于确定图上的内容，补充更改和寻觅各组成部份等的位置，图纸需可进行分区表示。
每一个分区内竖边方向用大写拉丁字母(A……F)，横边方向用阿拉伯数字分别表示。
分区为偶数，每一分区的长度应等距离，普通不小于 25mm，不大于 75mm。
分区代号用该区域的字母和数字表示，字母在前，数字在后，如 B3、C5。
电气图中字体要求如表 1 所示表 1 电气图中字体最小高度图纸幅面代号字体最小高度(mm) A05A13.5A22.5A32.5A42.5电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。
在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。
a) 图形符号的定义电气图形符号是用来表示一个设备或者概念的图形、标记或者符号。
通常普通是由普通符号、限定符号、符号要素等组成。
1)普通符号：用来表示某一类产品及其特征的一种通用符号。
如开关、继电器、电动机、电阻等。
而热敏电阻、低压断路器、接触器，隔离开关则不是普通符号。
普通符号可以单独使用，并可以在普通符号上附加其它符号要素和限定符号，派生出新的符号。
ln电气图纸设计规范终版V
目录1图纸 .............................................................................................................................................1.1图纸类别 ..................................................................................................................................1.2图框.......................................................................................................................................... 2封面、目录、更改记录................................................................................................................2.1封面..........................................................................................................................................2.2目录表......................................................................................................................................2.3更改记录 .................................................................................................................................. 3连接图..........................................................................................................................................3.1设计要求总则...........................................................................................................................3.2元器件命名...............................................................................................................................3.3电源命名 ..................................................................................................................................3.4线缆命名 .................................................................................................................................. 4通讯图.......................................................................................................................................... 5工位图.......................................................................................................................................... 6柜体图纸...................................................................................................................................... 7BOM............................................................................................................................................1图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。
电气图纸设计规范
电气图纸设计规范在电气工程领域，电气图纸是传递设计意图、指导施工和维护的重要文件。
一份规范、清晰、准确的电气图纸对于确保电气系统的安全、可靠运行至关重要。
下面我们就来详细探讨一下电气图纸设计的规范。
一、图纸幅面与格式1、图纸幅面电气图纸应根据所表达的内容和复杂程度，选择合适的幅面。
常用的幅面有 A0、A1、A2、A3 和 A4 等。
一般来说，大型系统或复杂项目宜采用较大幅面的图纸，而小型系统或简单电路可使用较小幅面。
2、格式要求图纸的边框、标题栏等应符合国家标准。
标题栏应包含项目名称、图纸名称、设计单位、设计人员、审核人员、日期等必要信息。
二、图形符号与文字符号1、图形符号图形符号应采用国家标准规定的符号，以确保通用性和一致性。
这些符号应清晰、准确地表示电气设备、元件和线路等。
对于一些特殊的或非标准的符号，应在图纸中加以说明。
2、文字符号文字符号用于标注电气设备、元件的名称、型号、规格等信息。
同样，应遵循国家标准，使用规范的文字符号，避免使用随意自创的符号。
三、布局与排列1、总体布局电气图纸应按照功能分区进行布局，如电源部分、控制部分、输出部分等。
各部分之间应保持清晰的界限，便于阅读和理解。
2、元件排列元件在图纸上的排列应整齐、有序，遵循一定的规律。
例如，同类元件应尽量排列在一起，并且它们的连接线路应尽量简洁、直接，避免交叉和迂回。
四、线路表示1、导线类型应明确标注导线的类型，如铜线、铝线等，以及导线的截面积、绝缘等级等参数。
2、线路连接线路的连接应采用标准的连接符号，如点、线等。
连接点应清晰、明确，不得模糊不清。
3、线路走向线路的走向应尽量用直线表示，必要时可使用弯曲的线条，但应保持走向清晰可辨。
五、标注与注释1、设备标注对电气设备应进行详细的标注，包括设备的编号、名称、型号、规格、容量等信息。
2、坐标标注对于一些大型的、复杂的电气系统，应采用坐标标注的方式，明确各元件的位置。
3、注释说明对于一些特殊的设计要求、施工注意事项等，应在图纸中以注释的形式加以说明。
常用电气图纸制图规范-V1
常用电气图纸制图规范-V1
电气图纸是电气工程设计中不可或缺的一部分，其制图规范的合理性以及规范执行的严格性决定了图纸质量和工程效率。
本文将介绍几个常用的电气图纸制图规范，供广大读者参考。
1. 图纸尺寸规范
电气图纸的标准尺寸应该是A0，A1，A2等等，随着图纸的缩小，文字的大小也应当适当增大。
不能在大尺寸的图纸上放置过于小的标注，否则容易引起模糊和不清晰。
2. 标注规范
电气图纸上的标注应该清晰明了，不能出现模糊或者重叠的情况。
标注中文字的大小应当根据图纸尺寸适当调整，并保证字迹清晰，字形规范。
3. 命名规范
电气图纸的命名应该简单明了，标明图纸的用途及所属部位，例如“柜式空调主机电气控制图”等等，方便使用者查找。
4. 符号规范
电气图纸中，符号应当规范统一，使用标准符号，不能自造符号或者乱用符号。
符号形状、线条粗细应当明确一致，便于解读。
5. 图纸排版规范
电气图纸的排版中应当呈现出一定的对称性，左上角应当标注图纸名称、工程名称、图号和比例等信息；右上角应当标注图纸制作者和审核者的姓名及单位等信息；左下角应当标注图纸制作日期；右下角应当留空保留空间。
6. 颜色规范
电气图纸颜色应当规范统一，符合国家标准。
例如：黑色代表电源、红色代表高压、黄色代表中压、绿色代表低压、蓝色代表信号等等。
综上所述，电气图纸制图规范是一项重要的质量保障措施，它不仅能够规范图纸制作过程，保证图纸质量，还能提高工程效率，减少后续的整改工作。
因此，我们在制图的过程中，一定要按照严格的制图规范和要求，制作出合格的电气图纸。
ln电气图纸设计规范终版V
l n电气图纸设计规范终版V文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]目录1图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。
区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。
工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。
所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。
1.2图框a.绘图区b.行坐标c.FOTON Logod.供应商Logoe.供应商公司名称f.图纸状态，详见下表表- 1g.FOTON公司名称（北汽福田汽车股份有限公司）h.FOTON电气工程师i.FOTON负责人j.供应商电气工程师k.供应商负责人l.项目名称（北京多功能工厂S700项目）m.图纸名称表- 2n.页描述。
对当前页图纸主要内容进行说明。
o.图纸编号图- 1 图纸编号规则图- 2区域编号规则p.区域编号q.创建日期。
图纸首次创建日期（格式示例2014-05-05）r.完成日期。
文档完成日期（格式示例2014-05-05）s.图纸版本号。
编号采用英文大写字母，按A、B、C…依次排序t.更改日期。
当前版本图纸更改完成日期（格式示例2014-05-05）u.文档类型。
表- 3v.当前类型文档页码w.当前类型文档总页数h i f j k go vb wc q t sde l m n p r u a图- 3 图框2封面、目录、更改记录2.1封面图- 4封面2.2目录表2.3更改记录3连接图3.1设计要求总则3.1.1连接图需标明以下内容：1.所有和该图集相关的柜体；2.所有BOM清单中的柜体和线缆；3.所有的线缆编号、插座编号、插座形式；4.所有的接头编号、接头尺寸、接头颜色；5.如果有特殊线缆，需标明线缆品牌及编号；6.所有的BOM清单中的设备的编号；7.图纸中所有设备的接线端子编号、定义须与实际设备一致。
常用电气图纸制图规范
常用电气图纸制图规范一、图纸格式电气图纸应采用A4幅面，竖向构图，设计区域外框线用细实线绘制，标题栏位于长边方向左侧，可根据实际情况调整。
图纸分原理图、接线图、大样图等，分别采用不同的图纸格式。
二、图纸内容1.电气原理图应清晰明了，易于理解，能够反映电路的工作原理和控制流程。
2.接线图应详细标明接线端子、导线型号、线号等信息，以便生产和施工。
3.大样图应提供具体设备的安装位置、尺寸等信息，为生产和施工提供指导。
三、符号标准电气图纸中的符号应符合国家相关标准，包括文字符号和图形符号。
符号应清晰、准确，符合通用习惯。
对于特定行业的特殊符号，应注明符号含义，并确保在相关行业内的通用性。
四、图纸标注电气图纸中的标注应准确、完整、清晰，包括文字说明、尺寸标注、参数标注等。
标注应采用标准的单位和格式，如电流采用A、电压采用V等。
对于关键的标注，应特别注意其准确性和清晰度。
五、图纸审查电气图纸在输出前应进行严格的审查，包括内容审查、格式审查、符号审查、标注审查等。
审查人员应具备一定的电气知识和经验，以确保图纸的质量和正确性。
对于存在问题的图纸，应进行修改和完善。
六、图层管理在制作电气图纸时，应采用图层管理的方式对图纸进行分层编辑。
图层应按功能、区域等划分，便于编辑和管理。
对于重要的图层，应进行特别标注和管理。
七、图纸版本管理电气图纸应进行版本管理，以确保图纸的准确性和一致性。
每次修改都应在图纸上注明修改内容、修改原因和修改日期等信息。
在打印输出时，应选择正确的版本，确保输出的图纸符合实际需求。
同时，应对不同版本的图纸进行归档保存，以便日后查阅和追溯。
八、打印输出电气图纸打印输出时，应选择合适的打印机和纸张，确保打印质量和效果。
打印时应注意颜色、线宽等细节问题，确保图纸清晰易读。
打印后应对图纸进行校对和审核，确保无误后才能交付使用。
同时，应注意节约纸张和墨水等资源，避免浪费。
电气图纸设计规范1
前言：本文共分为十九个章节，分三篇。
第一篇共计九个章节介绍。
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。
区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。
工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。
所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。
1.2图框a.绘图区b.行坐标c.FOTON Logod.供应商Logoe.供应商公司名称f.图纸状态，详见下表表- 1g.FOTON公司名称（北汽福田汽车股份有限公司）h.FOTON电气工程师i.FOTON负责人j.供应商电气工程师k.供应商负责人l.项目名称（北京多功能工厂S700项目）m.图纸名称表- 2n.页描述。
对当前页图纸主要内容进行说明。
o.图纸编号图- 1 图纸编号规则图- 2区域编号规则p.区域编号q.创建日期。
图纸首次创建日期（格式示例2014-05-05）r.完成日期。
文档完成日期（格式示例2014-05-05）s.图纸版本号。
编号采用英文大写字母，按A、B、C…依次排序t.更改日期。
当前版本图纸更改完成日期（格式示例2014-05-05）u.文档类型。
表- 3v.当前类型文档页码w.当前类型文档总页数h i f j k go vb wc q t sde l m n p r u a图- 3 图框2封面、目录、更改记录2.1封面图- 4封面2.2目录表图- 52.3更改记录图- 63连接图3.1设计要求总则3.1.1连接图需标明以下内容：1.所有和该图集相关的柜体；2.所有BOM清单中的柜体和线缆；3.所有的线缆编号、插座编号、插座形式；4.所有的接头编号、接头尺寸、接头颜色；5.如果有特殊线缆，需标明线缆品牌及编号；6.所有的BOM清单中的设备的编号；7.图纸中所有设备的接线端子编号、定义须与实际设备一致。
3.1.2线型1.实线a)BOM中所列的元器件、柜体、线缆等；b)硬接线连接。
2.虚线a)BOM中引用的元器件、柜体等；b)图表中做说明用的元器件、柜体等；c)仅用作参照说明的线缆等。
3.双点划线a)双点划线用来表示底板的范围。
该范围表明哪些元器件是安装在该底板上，哪些元器件不是安装在该底板上。
3.1.3 绘图区d)绘制电源分配图和通讯图时，每张图纸中绘图区左侧以及中心处应有坐标，左侧取X00、X02、X04……X40；右侧取X50、X52、X54……X90，X 为当前页页码。
必要时可不绘制右侧坐标。
e)所有延续到其他页的线缆应当在断续处标注，标注使用文档类型代码加转接至行坐标表示。
图图- 93.2 元器件命名元器件命名采用文档类型加起始坐标行及元器件代码来表示，元器件名称标注在元器件符号上方或左侧，元器件名称下方标明元器件规格，如功率、断路电流。
元器件代码见下表：左侧取00、02、3 0 0页码,1、2、图- 7坐标示意 图- 8转接标注示意行坐标转接标注行坐标.E 3 0 0文档类型表- 4设备代码Relay）时间继电器（TimingRelay）TR E204TR变压器（Transformers）T E108T限位开关（Limite Switch）LS LS1接近开关（Proximity）PX PX1零件检测接近开关（PartPresent Proximity）PPX PPX1光电开关（Photo Eye）PE PE1插座（Socket）SOC E168SOC除了元器件名称外，继电器和接触器还需要有一个功能代码作为后缀，以用来定义它唯一功能。
示例1：断路器位于行156，命名为E156CB，断路电流8A，标注于断路器符号下方。
图- 10示例2：总空开位于行114，命名为E114DISC，断路电流32A，标注于总空开名称下方。
图- 11示例3：变频器命名为坐标+VFP，如下E212VFP。
图- 123.3电源命名表- 5 电源名称代码描述示例AC交流电（AC voltage，380VAC，220VAC) AC1, AC2, AC3 HAC交流热电源（“Hot” AC）HAC1, HAC2, HAC3 DC直流电（DC voltage 24VDC)DC1, DC2, DC3 DN DevicenetEN EthernetHDC直流热电源（“Hot” DC）HDC1, HDC2, HDC3SD安全设备（Safety Device），主要用于光SD1,SD2栅、扫描器、安全毯SDE安全设备发射端（Safety Device Emitter）SDE1, SDE2, SDE3 主要用于光栅及安全毯SDR安全设备接收端（Safety DeviceSDR1, SDR2, SDR3 Receiver）3.4线缆命名3.4.1柜内单芯线命名线缆每经过一个设备需改变一次命名；在线缆名称下一行标明线缆规格，第三行标明线缆颜色。
颜色代码见《FOTON线缆颜色标准》。
多根线缆颜色规格一致时，可以统一标注线缆规格和颜色。
示例1：在106行引出分支，分支线缆编号为1061L1、1061L2、1061L3。
干线线缆在114行连接到总空开，经过总空开干线线缆编号为1141L1、1141L2、1141L3。
线缆1061L1、1061L2、1061L3规格颜色一致，统一标注。
从N 排接出的线缆直接标注为N即可。
在行124经过变压器E124T后，L和N 线分别编号为1241L和1241N。
220V电源统一使用坐标加L和N标注。
图- 13图- 14示例2：所有其他线缆除非本文中有特殊说明，均采用起始行坐标加数字后缀命名。
如：一条线缆起始于行156则被命名为1561，在同一行的经过设备后第二条线缆则被命名为1562，依次类推。
接线端子采用相同的命名规则。
中性线及负极线缆和端子编号后缀统一用0。
图- 15示例3：标准柜体内部有多个24V电源时，24V供电线缆使用图纸坐标编号规则。
标准柜体内部仅有1个24V电源时，需要跳线部分24V供电正极电缆及端子直接标注为24VDC，负极直接标注为0 VDC；其他不需要跳线部分编号采用图纸坐标编号规则。
图- 16 柜内有多个24V电源时线缆编号图- 17柜内仅有1个24V电源时跳线部分线缆编号图- 18柜内仅有1个24V电源非跳线部分线缆编号3.4.2外部电缆多芯线命名380V配电使用L1、L2、L3来表示，380V外部电缆多芯线本身数字编号接线为1接L1、2接L2、3接L3、4接N、PE接PE，并且每根单芯线按照图纸坐标编号。
220V配电使用L、N表示，220V外部电缆多芯线本身数字编号接线为1接L、2接N、PE接PE，并且每根单芯线按照图纸坐标编号。
普通24V外部电缆多芯线需有具体编号，不使用本身数字编号。
连接US1（24V常供电）、US2（24V安全电）的24V外部电缆多芯线需使用本身数字编号，即1接24V安全电、2接24V常供电、3接0V、4接PE，并且每根单芯线按照图纸坐标编号。
24V信号及电源接线端子两端的线缆编号需保持一致。
图- 19 380V电缆单芯线接线图图- 20 220V电缆单芯线接线图图- 21 24V安全电与常供电接线图图- 22 24V信号端子两端线缆编号3.4.3外部电缆命名绘制区域图时柜体间连接线缆使用源设备名称和目的设备名称来命名；特殊线缆应当在图纸上标明线缆制造商及订货号；220V以上（含220V）电源电缆需加后缀AC，24V电源电缆需加后缀DC，EtherNet/IP网络需加后缀EN；电机名称用简称表示，例如FM1-010-M01，按水平电机、升降电机、升降机锁紧电机、滑橇锁紧电机顺序依次命名为M01、M02、M03、M04…；交换机名称用简称表示，例如FM1-060&080-SW01-ENET1，管理型交换机、非管理型交换机按照顺序依次命名为ENET1、ENET2、ENET3、ENET4…。
示例1：单线图中各柜体之间连接线缆编号采用源柜体接口编号、目的柜体名称、线缆类型后缀。
&源柜体源柜体目的柜体线缆类图- 23 柜体间线缆编号图- 24 WDP接线示例图- 25 PDP接线示例图- 26 MCP接线示例图- 27 24V接线示例示例2：SW柜到MCP柜网线命名需加后缀EN1、EN2，EN1表示接PLC管理层模块，EN2表示接PLC设备层模块。
图- 28 PLC管理层以太网模块接线示例图- 29 PLC设备层以太网模块接线示例 SW柜到其他柜体网线命名需加后缀EN。
图- 30 SW柜网线接线图管理型交换机间网线命名为线体号+区域号+交换机柜号+交换机号+端口号，FM1060&表示FM1线060&080工位SW01柜的ENETSW1交换机的EN04端口。
图- 31 管理型交换机间网线连接图图- 32 非管理型交换机间网线连接图图- 33 阀岛网线接线图示例3：当同一设备同时出现两根同种类型电缆时，要在电缆前前加数字区分如.1或.2。
图- 34 BS箱两根DC电缆接线图电机进线需具体区分，电机动力电缆后缀为.1；电机快速抱闸电缆后缀为.2；编码器电缆后缀为.3。
图- 35电机进线电缆接线图示例4：图- 36 接地示例示例5：图- 37 VFP与电机接线图示例6：图- 38 JB与光栅接线图图- 39 JB与阀岛、模块连接图4 通讯图为了保证可读性，每页图纸上I/O 点数不得超过32个。
