设备基础与预埋件技术要求细则
设备基础施工工艺标准

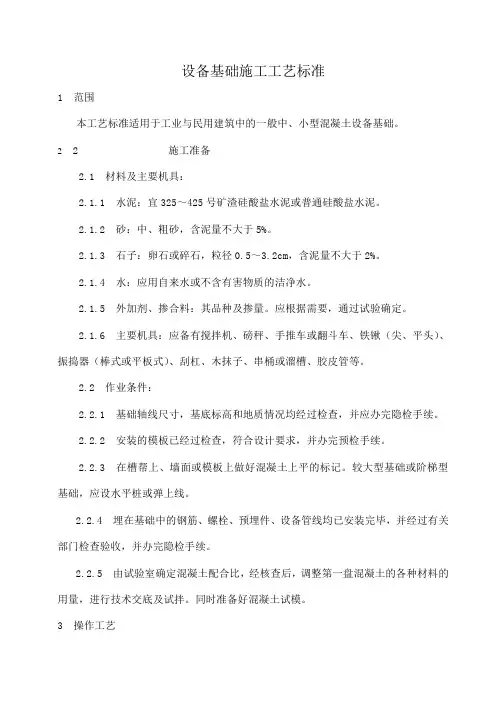

设备基础施工工艺标准1 范围本工艺标准适用于工业与民用建筑中的一般中、小型混凝土设备基础。
2 2 施工准备2.1 材料及主要机具：2.1.1 水泥：宜325～425号矿渣硅酸盐水泥或普通硅酸盐水泥。
2.1.2 砂：中、粗砂，含泥量不大于5%。
2.1.3 石子：卵石或碎石，粒径0.5～3.2cm，含泥量不大于2%。
2.1.4 水：应用自来水或不含有害物质的洁净水。
2.1.5 外加剂、掺合料：其品种及掺量。
应根据需要，通过试验确定。
2.1.6 主要机具：应备有搅拌机、磅秤、手推车或翻斗车、铁锹（尖、平头）、振捣器（棒式或平板式）、刮杠、木抹子、串桶或溜槽、胶皮管等。
2.2 作业条件：2.2.1 基础轴线尺寸，基底标高和地质情况均经过检查，并应办完隐检手续。
2.2.2 安装的模板已经过检查，符合设计要求，并办完预检手续。
2.2.3 在槽帮上、墙面或模板上做好混凝土上平的标记。
较大型基础或阶梯型基础，应设水平桩或弹上线。
2.2.4 埋在基础中的钢筋、螺栓、预埋件、设备管线均已安装完毕，并经过有关部门检查验收，并办完隐检手续。
2.2.5 由试验室确定混凝土配合比，经核查后，调整第一盘混凝土的各种材料的用量，进行技术交底及试拌。
同时准备好混凝土试模。
3 操作工艺3.1 工艺流程：槽底或模板内清理混凝土拌制混凝土浇筑混凝土振捣混凝土找平混凝土养护3.2 清理：在地基或基土上清除淤泥和杂物，并应有防水和排水措施。
对于干燥土应用水润湿，表面不得存有积水。
清除模板内的垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝和孔洞。
3.3 混凝土拌制：后台要认真按混凝土的配合比投料；每盘投料顺序为石子→水泥→砂子（掺合料）→水（外加剂）→。
严格控制用水量，搅拌均匀，搅拌时间一般不少于90s。
3.4 混凝土的浇筑：3.4.1 混凝土的下料口距离所浇筑的混凝土的表面高度不得超过2m，如自由倾落超过2m时，应采用串桶或溜槽。
3.4.2 混凝土的浇筑应分层连续进行，一般分层厚度为振捣器作用部分长度的1.25倍，最大厚度不超过50cm。
自动化设备电气安装规范
自动化设备电气安装规范一、引言随着工业自动化的快速发展，自动化设备在生产线上扮演着越来越重要的角色。
电气安装作为自动化设备运行的基础，其规范性对设备的稳定性和安全性具有决定性影响。
本文旨在为从事自动化设备电气安装的技术人员提供一套完整的、实用的安装规范，确保设备高效、安全地运行。
二、设备基础地面基础要求：确保地面平整，无严重倾斜，能承受设备重量。
预埋件与预留孔：根据设备需求，提前预埋电气线路、管道及固定件。
防震设计：考虑设备运行时的振动因素，采取相应的防震措施。
环境因素：考虑温度、湿度、腐蚀等环境因素对设备的影响。
安全出口与标识：设置明显的安全出口指示和危险警示标识。
三、电源与电缆连接电源选择：根据设备负载和电源参数选择合适的电源，确保电压和电流的稳定性。
电缆型号与规格：选用合适的电缆，考虑电流承载能力、电压降及环境因素。
电缆连接器：使用符合标准的电缆连接器，保证良好的电气连接。
接地与屏蔽：确保电缆有可靠的接地和屏蔽措施，减少电磁干扰。
电源与电缆检查维护：定期检查电源和电缆的完好性，预防潜在的电气事故。
四、电气元件安装元件选择与检验：选用合格的电气元件，进行质量检验及安全性能测试。
布局规划：合理规划元件的布局，便于维护且符合安全间距要求。
接线规范：使用适当的接线方式，遵循接线图进行安装。
紧固件：确保所有紧固件牢固，防止松动或脱落。
绝缘处理：对裸露的电线和接头进行适当的绝缘处理，防止触电事故。
五、设备接地接地方式选择：根据设备类型选择合适的接地方式，如保护接地、工作接地等。
接地电阻值要求：确保接地电阻值在规定的范围内，保证良好的接地效果。
等电位联结：对相邻的金属部件进行等电位联结，降低电位差。
接地标识：设置明显的接地标识，方便检查与维护。
定期检查与维护：对接地系统进行定期检查和维护，确保其工作状态良好。
六、控制系统控制系统设计：依据设备工艺要求进行控制系统设计，确保其稳定性、可靠性和扩展性。
编程与调试：按照控制要求进行编程和调试，确保系统正常运行。
设备基础预埋地脚螺栓质量控制要求
1、设备基础预埋地脚螺栓、预埋螺栓套管定位符合规范要求，基础混凝土成型后，位置、标高、轴线准确率100%，设备吊装就位一次成功的；奖励施工单位3000元。
（参评施工单位见下表）2、设备基础预埋地脚螺栓、预埋螺栓套管定位不符合规范要求，基础混凝土成型后，位置、标高、轴线不准确，每出现一次设备吊装就位不成功的，考核施工单位1000元。
问题较严重的，考核监理单位500元。
参评施工单位统计表.1、根据辽宁宝来化工轻烃综合利用项目《结构专业施工图总说明》127900CV-DP01-0001要求，设备基础施工及验收执行《石油化工设备基础工程施工质量验收规范》SH/T3510-2011。
2、设备基础预埋地脚螺栓和预埋螺栓套管应采用钢材制作的定距模板和定位支架固定，定距模板和定位支架固应有足够的强度和刚度。
定距模板在运输、吊装和安装过程中不应有变形。
3、定距模板进入现场后，监理单位应组织施工单位对定距模板进行检查验收，定距模板螺栓孔应为机械加工，螺栓孔径应比螺栓直径大1mm，孔径、孔距、对角线等应符合规范要求。
定距模板如不符合规范要求，不得使用到工程当中。
4、定距模板0°、90°、180°、270°位置必须正确，并标注上下面，0°位置要做上标记，保证螺栓跨中均布。
5、预埋地脚螺栓和预埋螺栓套管安装前做好丝扣保护；安装时，应严格控制预埋地脚螺栓和预埋螺栓套管的中心距、垂直度、顶端标高等，不能超过规范要求的允许偏差值（见表1）。
定位后，应将预埋地脚螺栓与周围辅助设施固定牢固。
6、混凝土浇注前，监理单位应组织施工单位对预埋设施进行检查验收，并做好检查验收记录；浇注时，不得破坏地脚螺栓丝扣保护塑料膜，不允许将混凝土泵的出口放在定距模板或者脚手架上。
7、混凝土成型后，监理单位组织施工单位再次对预埋地脚螺栓和预埋螺栓套管进行检查，预埋设施的位置、尺寸等应符合规范要求（见表2）。
设备基础及预埋件技术要求
设备基础及预埋件技术要求设备基础和预埋件技术在建筑中扮演着重要的角色。
在建设过程中，前期对设备基础和预埋件技术的规划和设计是至关重要的。
设备基础技术要求设备基础技术是保障建筑物稳定和安全的重要组成部分，其要求如下：基础类型选择选择适合的基础类型，包括地基、承台、地脚螺栓等。
在选择时，需要考虑建筑物所处的地质情况、土质情况、建筑物重量等因素。
基础设计合理的基础设计是确保建筑稳定的前提。
对于基础设计，需要从多个角度出发考虑，包括荷载、受力分析、变位、变形控制等。
同时，还应该考虑地震、风压等自然因素对建筑物的影响，为基础设计增添多一层保障。
基础材料选择基础材料的选择应该基于建筑物的负荷和所处环境等因素。
常见的基础材料有水泥、混凝土、钢筋等，可以适当的根据需要进行混合。
基础建造要求在进行基础建造过程中，需要确保基础的质量和稳定性。
要在压实、填筑和回填等各个环节中做好普通的技术要求。
正确的施工方式，更是实现建筑安全的重要方法。
预埋件技术要求预埋件技术是保障建筑物功能的重要组成部分。
预埋件要求如下：基础准备在预埋件安装之前，需要对基础和管道等进行准备工作。
预埋件的布置和管道也有很大关系，因此需要合理规划和设置。
选定预埋件预埋件要求稳定、防腐、可靠、经济等多个方面的需求。
因此，选取和设计适合的预埋件时，需要考虑建筑物和预埋件的适配性和相互作用。
预埋件安装预埋件的安装需要保证正确运用，插入深度也要合理控制。
安装时，需要遵循预埋件的标准和规范，确保预埋件正确安装，不影响建筑物的建造流程。
预埋件连接预埋件连接是确保建筑物功能的重要安全环节。
连接前，需要进行严格的检验和确认，在安装前，使用专门连接工具按照相关标准和规范进行连接。
结论以上是设备基础及预埋件技术的要求。
在建筑的各个方面，均需要合理的规划和安装。
实际的应用中，还需要时刻关注新技术的不断发展，学习和吸取相关新的知识和信息。
这样才能确保建筑物的安全和稳定性，让使用者更安心。
预埋件技术要求
预埋件技术要求
一、工程名称
工程名称：
工程概况：详见建筑结构总说明图纸
设计要求：详见外立幕墙施工图纸
二、技术要求
1.材料：锚板采用Q235B钢材，锚筋采用HRB400∅12热轧带肋
钢筋，焊条采用E43XX；
2.焊缝：焊接质量满足《钢筋焊接及验收规程》的要求,焊缝为三
级焊缝；
3.焊接后应除焊渣，不允许出现裂缝、表面夹渣、表面气孔、焊
瘤等缺陷；
4.拆模之后外露部分清理干净并补富锌漆或防锈漆两边。
5.预埋板加工的边长允许误差为+3mm；锚筋长度允许误差为
+3mm，锚筋中心线允许偏差为±3mm；锚筋与锚板面的垂直度允许偏差为5mm。
2021年11月20日。
基础预埋件技术要求
基础预埋件技术要求基础预埋件是建筑工程中常用的一种技术，它是将一些需要固定在建筑结构中的设备、管道、电缆等预先嵌入到混凝土中，以便于后期对其进行安装和连接。
基础预埋件技术要求高度精确和可靠性，因为一旦预埋件出现问题，将会给工程带来严重的后果。
以下是基础预埋件技术的主要要求。
1.尺寸和位置准确性：基础预埋件的尺寸和位置必须与设计要求完全一致。
尺寸的准确性保证了设备或管道的安装和连接的无缝对接，位置的准确性保证了预埋件与其他构件的协调配合。
2.材料质量：基础预埋件所使用的材料必须符合国家标准和相关规定，具有良好的耐腐蚀性、耐磨性和强度。
材料质量的好坏直接影响到预埋件的寿命和性能。
3.质量控制：在预埋件的制造过程中，必须严格进行质量控制，包括材料的检验、加工的精度和工艺的可行性等方面的控制。
对于大型项目，还应有独立的质检部门对预埋件进行质量检验。
4.安装精确性：基础预埋件在混凝土浇筑前需要进行固定，安装过程中需要保证预埋件的水平和垂直度，以及与其它构件的对应关系。
安装精确性的要求直接影响到后续设备或管道的安装效果。
5.防腐处理：基础预埋件长期暴露在土壤或水中，在腐蚀环境下容易受到侵蚀和破坏。
为了保证预埋件的可靠性和使用寿命，预埋件必须进行防腐处理，如涂覆镀锌、喷涂防腐漆等。
6.设备接口：基础预埋件需要与设备或管道进行连接，预埋件必须预留相应的接口，以便于后续的装配和安装。
接口的类型、尺寸、位置等要素需要与设备或管道的设计相对应。
7.施工现场保护：在施工过程中，基础预埋件往往处于易受损的位置，需要进行有效的保护措施，以防止预埋件在施工过程中被损坏。
施工现场保护包括临时封堵、定位保护、防护罩等手段。
8.监测和检验：基础预埋件在施工完成后，需要进行严格的监测和检验，包括尺寸的测量、接口的测试、表面的检查等。
监测和检验对于及时发现和修复问题，保证预埋件质量的合格是至关重要的。
MCC设备安装技术要求
MCC设备安装技术要求（1）基础制作（a）设备基础预埋件施工必须与装修层施工配合进行，在预埋件拼装、调整、固定等工序完成后进行混凝土浇注，整个工序完成后保证装修地面与预埋件顶面平齐,平直度满足设备安装要求。
（b）预埋件与其相应安装设备间的接触面应平整。
（c）槽钢或导轨与其相应固定件间、组成导轨的各个部件间的接触面平整，焊接牢靠。
（d）基础预埋件固定在结构层上，设备通过螺栓固定在基础槽钢上。
结构层及装修层的强度应保证变电所设备在运输、安装过程中不受破坏。
（2）运输、装卸和存储（a）MCC柜在运输过程中不允许有摇晃、碰撞和移动的现象，倾斜度不得大于15度。
（b）MCC柜在运输和存放过程中都应保持直立放置，装卸时每次只能吊装一台。
（c）MCC柜在装卸过程中应严格按照国家有关装卸规程进行操作。
（d）产品的运输和装卸应严格按照产品的安装使用说明书进行。
（e）MCC柜应直立存放，不能叠放。
存放地点应保持干燥，并通风良好。
（3）MCC柜的安装（a）变压器主体就位以后，其基准线应与基础中心线吻合，主体应成水平状态，最大水平误差不超过2mm。
（b）MCC柜就位后应进行自身检查，如外观有无损伤、母线连接是否松动、绝缘是否损伤等等。
（c）按设计图纸、产品使用说明书以及有关标准规范进行接线。
接线后应对各回路进行校线检查。
（d）MCC柜安装工作全部结束后，及时填写设备安装技术记录，并对变压器进行相关电气试验。
（4）环控MCC柜体安装（a）MCC柜采用非绝缘法安装在基础框架或基础预埋件上。
（b）柜本体就位后应检查柜本体及柜内的设备或电器与各柜体之间的连接是否牢固，外观有无损伤，绝缘是否良好；柜安装位置是否符合设计规定等等。
（c）MCC柜单独或成列安装时其垂直度偏差应小于1.5mm，相邻两盘顶部水平偏差应小于2mm，相邻两盘面的盘面偏差小于1mm，成列盘面的盘面偏差小于5mm，盘、柜间的接缝偏差应小于2mm。
（d）按设计图纸、产品使用说明书以及有关标准规范进行接线。
电力施工 技术标准
电力工程施工技术及工艺标准一、基础及房建预留★安全要点1．设备基础预埋件在运输过程中应轻装轻卸、轻放，以免变形。
2．各种焊接材料应妥善保管，防止锈蚀、受潮变质。
★质量要点1.高压柜基础最好用工型钢焊接，槽钢焊接后容易变形，不好控制其水平度。
2．埋入水泥地面以下的管道尽量避免用90°弯头。
预埋管内径至少保证电缆外径的1.5倍。
3.高压柜基础焊接时焊缝搭接处保持在同一平面上。
为避免槽钢变形，框架成型前先点焊，后满焊。
基础每米误差不得大于1mm，通长高差不大于5mm。
调整基础水平时必须使用水平仪或者激光扫平仪。
4．地面预留电缆孔需根据电缆支架的安装情况确定其离墙位臵。
5．施工进场后，接触网施工单位应在建设单位组织下，与土建施工单位共同对预留预埋件进行检查确认，并把存在的问题及时提报相关单位进行修正。
6．预埋件埋设完成后应再次核对预埋件的位臵及尺寸，确保预埋正确无偏差。
二、屏柜拼装★安全要点1.屏柜组立前要确保与盘柜等安装有关的建筑物、构筑物的施工基本结束，室内屋顶、地面、门窗等的装修完成。
2.检查所有预埋件、预留孔的位臵要符合设计要求，预埋件安装牢固，盘、柜的底座基础型钢或支架应可靠与接地网连接。
3.盘柜等设备在搬运和安装时应采取防潮、防震、放框架变形和漆面受损等措施当产品有特殊要求时，尚应符合产品的规定。
★质量要点1.盘柜在安装前应确认设备及电器等的型号、规格符合设计要求；产品技术文件齐全、备品及附件齐全，元件无损坏。
2.控制、保护、自动化及交直流柜安装时，屏面应平整，柜屏面误差应满足相邻屏柜间隙≤1mm，并采用螺栓连接相邻屏柜，固定可靠，相邻两盘柜顶部允许偏差≤2mm，屏柜垂直度每米≤1.5mm，成列盘面允许偏差≤5mm。
间隙过大屏柜顶部不平整3.基础型钢安装后，其顶部宜高出抹平地面10mm。
4.基础型钢应通过截面不小于100mm2的铜线或扁钢有2点明显与地网可靠连接。
5.屏柜的安装位臵应符合设计规定，安装用的紧固件均采用镀锌制品。
配电站开关站设备基础施工工艺技术要求
配电站开关站设备基础施工工艺技术要求5.1 设备基础5.1.1 设计要求（1）变压器、高低压配电柜等设备基础外露部分采用清水混凝土施工工艺，一次浇注成型，不得抹灰装饰。
（2）设备基础宜整体施工。
如施工存在困难，为保证施工质量，可在-0.5m标高处设水平施工缝，分两次施工，上下部分混凝土必须一次浇注，不得再设置施工缝。
（3）外部环境对混凝土严重影响时，可外刷透明混凝土保护涂料，用于封闭孔隙、防止大气腐蚀开裂，提高使用年限。
（4）设备基础地面以上部分阳角做R=20～30mm倒圆角处理；埋件四周应打磨光滑平整，焊接锚筋时需采用措施控制焊接变形。
（5）材料要求：第一，粗骨料采用碎石，含泥量<2％；第二，砂采用中砂，含泥量<5％。
（6）对设备基础清水混凝土提出如下质量要求：第一，设备基础沿轴线通直、尺寸准确；第二，设备基础中心定位偏差≤10mm，相间设备基础中心偏差≤10mm；第三，变压器基础顶面水平偏差≤2mm/m且不大于5mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤3mm；第四，基础表面清洁、色泽一致、棱角分明、线条顺直，表面无砂带、黑斑和明显气泡，表面无蜂窝、麻面、裂纹和露筋现象；第五，如施工图或产品说明中对误差有具体要求，应满足较高标准。
（7）设备基础表面沿短边方向做0.3%坡度，防止积水。
5.1.2 施工工艺要点（1）模板规格宜采用为915×1830×18（mm）、1220×2440×18 （mm）;根据混凝土表面外观的要求等级分别选用：进口覆膜酚醛树脂胶合板、进口釉面黑夹板、高级进口浸渍膜纸双面贴面（杨树纤维）酚醛树脂胶合板（一面贴膜底层特别磨光加工）。
（2）模板表面要清理干净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙应用油毡纸等堵严，并均匀涂刷长效模板阻隔剂。
（3）基础外露部分阳角需做倒圆角处理，模板顶角部需设置装饰木线条，如下图。
设备基础预埋地脚螺栓质量控制要求
设备基础预埋地脚螺栓质量控制要求20180604(总3页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March设备基础预埋设施质量控制指标1、设备基础预埋地脚螺栓、预埋螺栓套管定位符合规范要求，基础混凝土成型后，位置、标高、轴线准确率100%，设备吊装就位一次成功的；奖励施工单位3000元。
（参评施工单位见下表）2、设备基础预埋地脚螺栓、预埋螺栓套管定位不符合规范要求，基础混凝土成型后，位置、标高、轴线不准确，每出现一次设备吊装就位不成功的，考核施工单位1000元。
问题较严重的，考核监理单位500元。
参评施工单位统计表设备基础预埋设施质量控制要求1、根据辽宁宝来化工轻烃综合利用项目《结构专业施工图总说明》127900CV-DP01-0001要求，设备基础施工及验收执行《石油化工设备基础工程施工质量验收规范》SH/T3510-2011。
2、设备基础预埋地脚螺栓和预埋螺栓套管应采用钢材制作的定距模板和定位支架固定，定距模板和定位支架固应有足够的强度和刚度。
定距模板在运输、吊装和安装过程中不应有变形。
3、定距模板进入现场后，监理单位应组织施工单位对定距模板进行检查验收，定距模板螺栓孔应为机械加工，螺栓孔径应比螺栓直径大1mm，孔径、孔距、对角线等应符合规范要求。
定距模板如不符合规范要求，不得使用到工程当中。
4、定距模板0°、90°、180°、270°位置必须正确，并标注上下面，0°位置要做上标记，保证螺栓跨中均布。
5、预埋地脚螺栓和预埋螺栓套管安装前做好丝扣保护；安装时，应严格控制预埋地脚螺栓和预埋螺栓套管的中心距、垂直度、顶端标高等，不能超过规范要求的允许偏差值（见表1）。
定位后，应将预埋地脚螺栓与周围辅助设施固定牢固。
6、混凝土浇注前，监理单位应组织施工单位对预埋设施进行检查验收，并做好检查验收记录；浇注时，不得破坏地脚螺栓丝扣保护塑料膜，不允许将混凝土泵的出口放在定距模板或者脚手架上。
设备基础施工
设备基础施工施工程序：土方工程(1)设备基础施工遵循先深后浅原则，直径较大的设备基础采取机械挖土，小型设备基础采用人工开挖，挖出土方均运至建设单位指定地点堆放。
(2)土方开挖采用反铲挖掘机，表面留200mm左右改为人工清理基底；根据现场土质情况基坑两侧放坡，留500mm宽工作面。
(3)土方开挖过程中要严格控制基底标高，严禁超挖。
开挖好的基槽应及时组织有关部门验槽，合格后立即进行垫层施工。
(4)基坑挖至设计标高后若没有达到设计要求的结构持力层，应按设计要求进行地基处理。
(5)基坑土方回填前，先清除基坑内的垃圾、积水、淤泥及其它杂物。
(6)回填土应分层铺设，每层虚铺厚度200～250mm，使用机械夯实，分层取样检验，合格后方可继续摊铺上层回填土方。
模板工程(1)基础采用木模板，木模板表面应刨光，模板表面均应涂刷隔离剂，以利拆模和保证结构表面平整。
结构特殊的部位应采用木模配制，必要时可采取放样制作，以保证模板制作准确，支撑结构采用Φ48×3.5脚手钢管。
(2)设备基础预留孔模板采用2.5cm厚木板制作木盒，并以井字形钢管架固定，砼浇筑完毕后拆除。
(3)圆形设备基础采用100-150mm宽定型组合钢模板拼装，支撑使用Ф48×3.5钢管支撑系统。
(4)安装模板前先复查垫层中心线位置，弹出环形基础边线，按基础边线拼装侧模板。
支模采取先支内模板，绑完钢筋后再支设外模板。
内模支设好后应根据设备基础中心线校核模板的椭圆度并固定牢固。
钢筋工程(1)钢筋进场应有出厂质量合格证及复试报告。
钢筋集中下料加工，现场人工绑扎。
其制作绑扎必须符合设计图纸和施工规范的要求。
(2)环形钢筋接头采用单面搭接焊，接头长度不少于10d，接头区段内接头面积不大于50%。
钢筋焊接由持有相应焊接资格的电焊工进行焊接。
(3)钢筋在使用前表面应清除干净，钢筋表面应洁净，无损伤、油渍和铁锈，带有颗粒状及片状老锈的钢筋不得使用。
(4)绑扎的钢筋规格、数量、位置及搭接、锚固长度必须符合设计要求和施工规范的规定，浇筑砼前固定好保护层垫块。
设备基础及预埋件技术要求
施工技术规范（通用工程篇）目录.......................................................... 错误!未定义书签。
1.工程范围 (2)2.参照标准 (2)3. 设计要求 (2)4.材料要求 (3)5.材料送审 (7)6.施工&安装要求 (8)8.其它 (19)附件1．厂商/材料信息检查表2．现场工作检查表施工技术规范（通用工程篇）1.工程范围适用于设备基础及预埋件的安装2.参照标准2.1《动力机器基础设计规范》（GB50040-96）2.2《化工设备基础设计规定》（HG/T 20643-98）2.3《混凝土结构设计规范》（GB50010-2002）2.4《设备基础施工工艺标准》（208-1996）2.5《素混凝土基础施工工艺标准》（209-1996）2.6《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）2.7《通风与空调工程施工质量验收规范》（GB50243-2002）2.8《钢筋焊接及验收规程》（JGJ 18-2003）2.9《建设工程现场文明施工管理办法》（穗建筑［1999］175号）2.10《建设工程质量管理条例》国务院令第279号2.11《房屋建筑工程质量保修办法》建设部第80号2.12《城市建设档案管理办法》（穗府[1996]87号）2.13《中国建筑工程鲁班奖（国家优质工程）评选办法》（中国建筑业协会文件（2000）建协字第17号）注：以上标准条文如有冲突，按比较严格的条文执行。
3.设计要求3.1依照各专业所用设备制造厂的具体要求及基础安装深化设计图说。
3.2基础设计时，应取得下列资料：3.2.1机器的型号转速功率规格及轮廓尺寸图等3.2.2机器自重及重心位置3.2.3机器底座外廓图辅助设备管道位置和坑沟孔洞尺寸3.2.4以及灌浆层厚度地脚螺栓和预埋件的位置等3.2.5机器的扰力和扰力矩及其方向3.2.6基础的位置及其邻近建筑物的基础图3.2.7建筑场地的地质勘察资料及地基动力试验资料3.3设备基础采用现浇的素混凝土或钢筋混凝土结构。
设备基础施工工艺标准
设备基础施工工艺标准1 范围本工艺标准适用于工业与民用建筑中的通常中、小型混凝土设备基础。
2 施工准备2.1 材料及要紧机具：2.1.1 水泥：宜325～425号矿渣硅酸盐水泥或者普通硅酸盐水泥。
2.1.2 砂：中、粗砂，含泥量不大于5%。
2.1.3 石子：卵石或者碎石，粒径0.5～3.2cm，含泥量不大于2%。
2.1.4 水：应用自来水或者不含有害物质的洁净水。
2.1.5 外加剂、掺合料：其品种及掺量。
应根据需要，通过试验确定。
2.1.6 要紧机具：应备有搅拌机、磅秤、手推车或者翻斗车、铁锹（尖、平头）、振捣器（棒式或者平板式）、刮杠、木抹子、串桶或者溜槽、胶皮管等。
2.2 作业条件：2.2.1 基础轴线尺寸，基底标高与地质情况均通过检查，并应办完隐检手续。
2.2.2 安装的模板已通过检查，符合设计要求，并办完预检手续。
2.2.3 在槽帮上、墙面或者模板上做好混凝土上平的标记。
较大型基础或者阶梯型基础，应设水平桩或者弹上线。
2.2.4 埋在基础中的钢筋、螺栓、预埋件、设备管线均已安装完毕，并通过有关部门检查验收，并办完隐检手续。
2.2.5 由试验室确定混凝土配合比，经核查后，调整第一盘混凝土的各类材料的用量，进行技术交底及试拌。
同时准备好混凝土试模。
3 操作工艺3.1 工艺流程：槽底或者模板内清理混凝土拌制混凝土浇筑混凝土振捣混凝土找平混凝土养护3.2 清理：在地基或者基土上清除淤泥与杂物，并应有防水与排水措施。
关于干燥土应用水润湿，表面不得存有积水。
清除模板内的垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝与孔洞。
3.3 混凝土拌制：后台要认真按混凝土的配合比投料；每盘投料顺序为石子→水泥→砂子（掺合料）→水（外加剂）→。
严格操纵用水量，搅拌均匀，搅拌时间通常很多于90s。
3.4 混凝土的浇筑：3.4.1 混凝土的下料口距离所浇筑的混凝土的表面高度不得超过2m，如自由倾落超过2m时，应使用串桶或者溜槽。
预埋槽钢技术交底
6、预埋件的安装标高应以装修专业提供的标高作为基准标高，当变电所所有房间地面高度不一致时，以房间地面最高点作为安装基准标高。
（二）技术标准
1、设备预埋件标高应比结构层标高高出5mm。
2、槽钢安装允许偏差
序号项目允许偏差(源自m)1不直度3、注意高空坠物和预留洞孔跌落损伤，绕行未设防护栏的平台、临边，地下车站及其他光线不充足的场所必须配备照明设施。
4、每天施工完毕后，要清点工机具和材料，做到工完料净场地清。
5、工作完毕或离开现场时，要切断电焊机等电动工具以及配电箱的电源。
交底单位
接收单位
交底人
接受交底人
3、基础槽钢焊接后应有明显可靠接地，有绝缘安装要求时基础槽钢的预埋铁不应与建筑结构钢筋发生电气连接。
4、安装后的基础槽钢应做防腐处理。
（六）安全与环保
1、进入施工现场的所有施工人员必须戴安全帽，系好帽带，穿工作服，携带上岗证，并经过安全考试，考试不合格者不得上岗。
2、电焊应由经过专业培训且取得焊工操作证的人员进行，严格按照电焊操作规程作业。焊接时，要戴焊接面罩、防护眼镜，工作地点下方不得站人。电焊作业时附近不得有易燃、易爆物品。
4、预埋件与接地扁钢搭接面长度。
5、预埋件施工前核对设备尺寸。
6、预埋件施工完毕后进行临时加固，保证该土建施工后，预埋件不发生变形和移位情况。
(五) 其他应注意事项
1、室内电焊作业注意保证现场通风并做好防火措施。临时电源不能乱拉乱扯，地下照明要用合格的灯具，尽量灯具固定使用。
2、运输及搬运重物时施工人员应注意，防止挤、压、碰伤手脚。
表C2-3
设备基础预埋件技术交底记录
设备基础与预埋件技术要求细则
目录.......................................................... 错误!未定义书签。
1.工程围 (2)2.参照标准 (3)3. 设计要求 (3)4.材料要求 (4)5.材料送审 (7)6.施工&安装要求 (8)8.其它 (19)附件1．厂商/材料信息检查表2．现场工作检查表1.工程围适用于设备基础及预埋件的安装2.参照标准2.1《动力机器基础设计规》（GB50040-96）2.2《化工设备基础设计规定》（HG/T 20643-98）2.3《混凝土结构设计规》（GB50010-2002）2.4《设备基础施工工艺标准》（208-1996）2.5《素混凝土基础施工工艺标准》（209-1996）2.6《压缩机、风机、泵安装工程施工及验收规》（GB50275-98）2.7《通风与空调工程施工质量验收规》（GB50243-2002）2.8《钢筋焊接及验收规程》（JGJ 18-2003）2.9《建设工程现场文明施工管理办法》（穗建筑［1999］175号）2.10《建设工程质量管理条例》国务院令第279号2.11《房屋建筑工程质量保修办法》建设部第80号2.12《城市建设档案管理办法》（穗府[1996]87号）2.13《中国建筑工程鲁班奖（国家优质工程）评选办法》（中国建筑业协会文件（2000）建协字第17号）注：以上标准条文如有冲突，按比较严格的条文执行。
3.设计要求3.1依照各专业所用设备制造厂的具体要求及基础安装深化设计图说。
3.2基础设计时，应取得下列资料：3.2.1机器的型号转速功率规格及轮廓尺寸图等3.2.2机器自重及重心位置3.2.3机器底座外廓图辅助设备管道位置和坑沟孔洞尺寸3.2.4以及灌浆层厚度地脚螺栓和预埋件的位置等3.2.5机器的扰力和扰力矩及其方向3.2.6基础的位置及其邻近建筑物的基础图3.2.7建筑场地的地质勘察资料及地基动力试验资料3.3设备基础采用现浇的素混凝土或钢筋混凝土结构。
基础预埋件技术要求(可编辑
基础预埋件技术要求
1、基础预埋件法兰板采用拼缝对接焊，各板必须打坡口，板厚超过14mm 时应在接头处开坡口，坡口深度应不小于5mm所有对接焊缝的表面不得
低于母材，板材12mm的焊缝宽度不小于12mm板材16m的焊缝宽度不小于14mm 且于母材应圆滑过渡。
焊接完成后要求法兰板整体矫正平直
度，水平误差不得大于3mm
2、基础预埋件法兰板各孔必须与支承底筒法兰板配钻，以期达到支承底
筒法兰合格的安装尺寸要求。
3、圆钢与法兰板焊接需满焊，焊缝高玄5mm角焊缝要求平滑，无虚
焊，假焊、裂纹等缺陷。
4、如基础预埋件长度不够，需加长采用搭接圆钢延长，两圆钢搭接长度
不得低于400mm搭接焊接头的焊缝厚度不应小于圆钢直径的0.3倍，焊缝宽度不应小于圆钢直径的0.8倍。
搭接焊要求双面焊接，无虚焊，假焊、裂纹等缺陷。
无锡市港口机械有限责任公司。
