第1节 家庭电路专项练习
人教版九年级物理全一册教材解读与重难点突破19.1家庭电路专项练习(附答案)
第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。
2.家庭电路的连接：（1）各种用电器是并联接入电路的。
（2）插座与灯座是并联的。
（3）控制各用电器工作的开关与电器是串联的。
3.家庭电路的各部分的作用：（1）进户线：火线和零线。
火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。
（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。
B.安装：串联在干路上。
C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。
P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。
B.安装：家庭电路的干路上。
（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。
B.种类： 二孔插座、三孔插座。
2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。
D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。
（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。
B.灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。
灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。
C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。
开关不能控制，但不会烧干路上的保险丝。
二、测电笔：1.用途：用来辨别火线和零线。
2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。

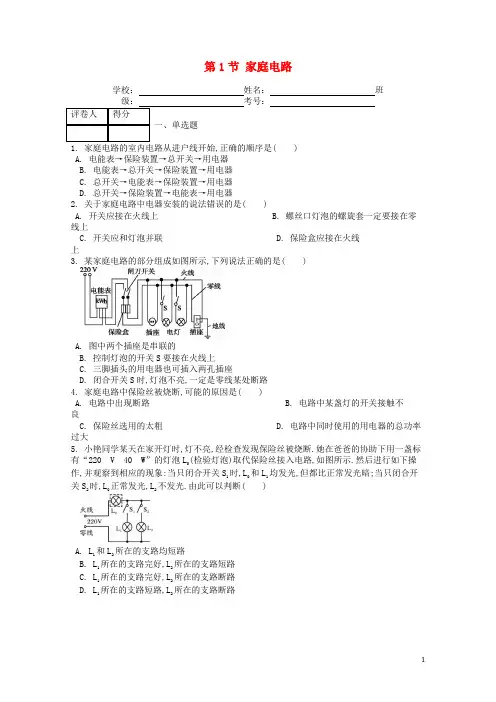

九年级物理全册第十九章第1节家庭电路课时练习题(含答案)
第1节家庭电路学校：姓名：班级：考号：评卷人得分一、单选题( )A. 电能表→保险装置→总开关→用电器B. 电能表→总开关→保险装置→用电器C. 总开关→电能表→保险装置→用电器D. 总开关→保险装置→电能表→用电器2. 关于家庭电路中电器安装的说法错误的是( )A. 开关应接在火线上B. 螺丝口灯泡的螺旋套一定要接在零线上C. 开关应和灯泡并联D. 保险盒应接在火线上3. 某家庭电路的部分组成如图所示,下列说法正确的是()A. 图中两个插座是串联的B. 控制灯泡的开关S要接在火线上C. 三脚插头的用电器也可插入两孔插座D. 闭合开关S时,灯泡不亮,一定是零线某处断路4. 家庭电路中保险丝被烧断,可能的原因是( )A. 电路中出现断路B. 电路中某盏灯的开关接触不良C. 保险丝选用的太粗D. 电路中同时使用的用电器的总功率过大5. 小艳同学某天在家开灯时,灯不亮,经检查发现保险丝被烧断.她在爸爸的协助下用一盏标有“220V 40 W”的灯泡L(检验灯泡)取代保险丝接入电路,如图所示.然后进行如下操作,并观察到相应的现象:当只闭合开关S1时,L和L1均发光,但都比正常发光暗;当只闭合开关S2时,L正常发光,L2不发光.由此可以判断( )A. L1和L2所在的支路均短路B. L1所在的支路完好,L2所在的支路短路C. L1所在的支路完好,L2所在的支路断路D. L1所在的支路短路,L2所在的支路断路6. 许多家用电器的三脚插头有一特别之处:三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,如图所示.这样设计是为了( )A. 插头插入插座时,电器外壳先接地;拨出时,电器外壳后离开地线B. 方便识别火线和零线插脚C. 延长插头使用寿命D. 使插头的造型更美观7. 明香同学周六放假回家后,发现家里的一盏电灯不亮了.于是她闭合开关S,用试电笔测试如图中的a、b、c、d四点时,只有d点不发光(如图),则电路的故障可能是( )A. 开关S接触不良B. 电灯的灯丝断了C. 电灯的灯丝被短路了D. c、d之间的某处断路了8. 关于家庭用电,下列说法正确的是( )A. 家庭电路中电流过大,一定是电路发生了短路B. 连入电路中的用电器总功率越大,干路中的电流就越大C. 保险丝熔断了,可以用铜丝或铁丝代替D. 空气开关跳闸后,重新闭合开关就可以了9. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用,漏电保护器中还有试验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形,图中电路的连接符合要求的是( )A. B. C. D.10. 如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是( )A. 插座发生短路B. 进户的火线断了C. 进户的零线断了D. 某盏电灯的灯丝断了11. 关于空气开关与漏电保护器的说法正确的是( )A. 空气开关只在电路短路时切断电路B. 漏电保护器只在功率过大时切断电路C. 站在地上的人接触火线发生触电时,漏电保护器自动切断电路D. 站在地上的人接触火线发生触电时,空气开关自动切断电路12. 为了节能、方便,有的楼道照明灯使用声、光控开关,其原理是:光控开关在黑暗时闭合,声控开关在有声音时闭合。
《家庭电路》专题练习
《家庭电路》专题练习【练习1】如下是教室一个开关控制两个灯泡的简化图，将图连接完整。
【练习2】途途家的电路简化后如图所示，由该电路可知 ( )A. a线是零线，b线是火线B. 电能表是用来测量用电器总功率的C， 电路中的用电器都是并联在电路中的D、 三孔插座中上边的那个孔可以不接地【练习3】如图所示的甲、乙两个电路中，开关闭合后， 电线燃烧起来， 甲发生的原因是用电器的 过大，乙发生的原因是 。
【练习4】下列现象中，可能．引起家中的空气开关自动切断电路的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰一③电路中增加了大功率的用电器④灯丝烧断A. ①②B.②③C. ②④D.①③【练习5】如图所示，当开关S闭合后，发现电灯L不亮，用试电笔测试a、b、c、d 各点，若出现下列情况时，判断电路的可能故障：(1) 试电笔只在a、d点发光: ;(2) 试电笔只在b点不发光： ；(3) 试电笔在a、b、c、d各点都发光:。
【练习6】如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。
若仅有一处发生断路，则该处可能是( )A . 熔丝处B . P、 M 间某处C . M、 N 间某处D . N、Q 间某处【练习7】在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
若电路中只有一处故障，则故障可 能是 ( )A.零线上保险丝烧断B.火线上保险丝烧断C.灯丝烧断D . 插座短路、【练习8】如图所示是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡 L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀正常发光；当只闭合S₁时，L₀不发光；当只闭合S₁时，L₀和L₁发光都偏暗。
则下列判断正确的是(四只灯泡的额定电压均为 220V) ( )A.灯泡 L₁所在支路正常B.灯泡L₁所在支路断路C.灯泡L₁所在支路短路D.装好保险丝，合上所有开关后，灯泡都能正 常发光【练习9】下列图示情况可能会发生触电事故的是 ( )A .甲、 乙B . 甲、 丙C.乙、 丙 D . 甲、 丁【练习10】如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A. 甲B. 乙、 丙C.甲、 丙 D . 甲、 乙、 丙。
【初中物理】初三物理家庭电路测试题及答案
【初中物理】初三物理家庭电路测试题及答案第一节家庭电路习题一、是非题1.家庭用的熔丝就是由电阻率小、熔点低的铅锑合金做成。
()2.在电器设备的金属外壳上接上零线，能防止因设备漏电而造成触电事故()3.只要存有电流通过人体，就一定会出现窒息事故。
()4.发现有人触电时，应迅速使触电人脱离电源，立即用正确的人工呼吸法进行现场抢救。
()二、填充题1.家庭电路的主要设备由___、___、___、___、___、___、___等组成。
2.家庭电路中电能表的促进作用就是____________________，闸刀开关的促进作用就是_________________，加装进户线应先收到_____上。
3.家庭电路的电源是从户外的__________的两根进户线上引进的，一根叫做_____，一根叫做_____;两线之间的电压是_____伏。
4.3.6度电=_____千瓦时=_____焦。
5.家庭电路中的火线和零线可以用来鉴别，能够使氖管发光的一根导线是_____。
6.若用户的熔丝盒内加装的就是额定电流为2.5恩的熔丝，则该户的各种家用电器的功率总和不应当少于_____瓦，才能长期正常地。
7.一只3安的单相电能表，最多能够安装“220v，25w”的电灯_____盏，1度电能够供两盏“220v，40w”的电灯正常工作_____时。
8.例如图1右图，该仪表就是_____表中，下面就是该仪表在月初和月底的两次示数，用户在这段时间内用电_____度;该仪表上所标的电压值就是指_____，所标的电流值就是指_____。
三、选择题1.“电路中出现短路”，这里短路就是指[]a.很短的电路;b.电流没有经过用电器而轻易形成电路;c.开关闭合，用电器工作;d.电路未通，没电流。
2.关于熔丝，下列说法中正确的是[]a.电路中存有了熔丝，就能够起著保险促进作用;b.选用额定电流越小的熔丝，就越安全;c.挑选适度规格的熔丝，才能既不阻碍供电，又能够起至保险促进作用;d.以上说法都有问题。
九年级物理《家庭电路》作图题专练
九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
2、请用笔画线代替导线在下图中连接家庭电路。
要求：开关控制灯泡，三孔插座直接接入电路。
3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。
青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。
其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。
请在虚线框内画出符合实际的电路图。
6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。
8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。
请根据所学知识，用笔画线将剩余的部分补充完整。
10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。
开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。
九年级物理《第一节家庭电路》课后习题附答案
第一节家庭电路
1.请用笔画线表示导线，将图19=1=8中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
2.图19-1-9甲所示是小明常用的一个插线板。
他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压。
根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
1.根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火
线时流过人体的电流。
这个电流大约是25W灯泡正常工作电流的多少分之一？
已知试电笔中电阻R=10Ω，电路电压U=220V 。
由欧姆定律可得，流过人体的电流约为
A V
R U I 46102.210220－人⨯=Ω
==
由A V
W
U P I UI P 11.022025====灯变形得
5001
11.0102.24=
⨯=A A I I －灯人 所以这个电流大约是25W 灯泡正常工作电流的五百分之一。
4你家里的空气开关是安装在家庭电路中哪个部位的？为什么要这样安装？ 家里的空气开关安装在电能表后，这样安装是为了起到保护电路的作用。
当家庭电路中的电流过大时，空气开关会自动断开，切断电源，保护电路。
九年级物理全册19.1家庭电路习题4新版新人教版
1第1节 家庭电路一、单选题1. 关于家庭电路及安全用电的理解,下列说法正确的是（ ）A. 电能表的转盘转得越快,说明用电器消耗的电能越多B. 控制家用电器的开关要与火线直接连接,若开关直接与零线连接则不能控制这条支路上的用电器C. 绝大部分的空气开关是利用了电流的磁效应,它在家庭电路中它可以防止触电D. 用电器的三脚插头中间标有“E”的插头连接的是用电器的金属外壳2. 关于家庭电路和安全用电,下列说法正确的是（ ）A. 家庭电路中,电能表是测量家用电器总功率的仪表B. 家庭电路中,开关与所控制的用电器必须要并联C. 用试电笔辨别火线、零线时,手指不要接触测电笔上的任何金属体D. 用电器的三脚插头中的中间插头连接的是用电器的金属外壳3. 下列生活中的数据符合实际情况的是（ ）A. 手电筒中的电流约为2AB. 四冲程汽油机的效率约为80%C. 家庭电路的电压为380VD. 三节干电池串联起来的电压对人体是安全的4. 如图所示是某家庭电路的一部分,下列说法正确的是（ ）A. 为了用电安全,应在甲处安装开关,乙处安装电灯B. 正常状况下,用试电笔接触A 点氖管不会发光C. 空调连入三孔插座后,它与家中其它用电器串联D. 若保险丝熔断,则说明电路一定存在短路5. 关于家庭电路和安全用电,下列说法正确的是（ ）A. 使用试电笔时,不能接触笔尾金属体B. 冰箱使用三脚插头,是为了防止电流过大引起火灾C. 站在地面上的人,因碰火线而触电时,漏电保护器会切断电路D. 用电器的开关发生短路时,会造成空气开关自动断开6. 如图所示是一款带有开关和指示灯的插线板.开关闭合后,指示灯发光,插板提供电压,开关断开时,指示灯不发光,插板不提供电压,指示灯和插座是并联的.下列说法正确的是（）A. 多个大功率用电器同时插在一个插线板时,会造成短路故障B. 插座上的开关和指示灯是并联的C. 插座指示灯坏掉后插座仍能使用D. 在使用测电笔检验插线板哪些孔接火线时,为了安全,不能用手指接触测电笔的笔尾金属体7. 下列对生活现象的解释正确的是（）A. 茶壶盖上有小孔是为了散热B. 护士用注射器向病人注射药液是利用了大气压强C. 电饭锅用三脚插头和三孔插座,是为了防止锅体外壳漏电造成触电事故D. 将台灯插入插座后家中保险丝烧断,故障是插座短路8. 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关.对此电路,下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 甲处应装开关,乙处应装用电器D. 当保险丝熔断后,可以用铜丝代替9. 我们的生活中离不开电,下列有关“电”和“安全用电”的说法正确的是（）A. 电路两端有电压,电路中就一定有电流B. 使用试电笔时,接触笔尾金属体,会发生触电事故C. 只有正电荷定向移动时才会形成电流D. 丝绸和玻璃棒摩擦时,玻璃棒失去了电子,而丝绸得到了电子10. 关于家庭电路,下列说法正确的是（）A. 家庭电路用直流电源供电B. 用湿布擦拭发光的台灯C. 家庭电路用电器之间是并联D. 开关应该串联接在零线上11. 小明家的家庭电路简化后如图所示,由该电路可知（）A. a是零线,b是火线B. 灯泡L与插座Q是串联电路C. 台灯插头插入插座Q后,空气开关立刻跳闸,是因为灯丝断路造成的D. c处断开,洗衣机插头插入插座P,洗衣机虽能工作,但有安全隐患二、多选题12. 如图所示,是有关家庭用电中的几个实例,其中,对图中实例的描述正确的是（）A. 甲图中测电笔的使用方法是错误的B. 乙图中电路的接法是错误的C. 丙图中有关家庭用电中电路的连接是错误的D. 丁图中用湿手接触台灯的做法是正确的13. 如图所示,关于家庭电路和安全用电,下列说法正确的是（）3A. 电冰箱接入三孔插座后,灯和电冰箱是串联的B. 电冰箱接入三孔插座后,能使电冰箱的金属外壳接地C. 闭合开关后,用试电笔接触A点时,氖管发光D. 若空气开关“跳闸”,一定是电路的总功率过大14. 关于家庭电路,下列说法中正确的是（）A. 在家庭电路中,同时工作的用电器总功率越大,总电阻越小B. 控制用电器的开关应该接在零线和用电器之间C. 如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器D. 使用测电笔时,手不要接触笔尖金属体,以免触电15. 随着人们生活水平的逐步提高,家用电器的不断增多.下列关于家庭电路的说法中,正确的是（）A. 灯与控制它的开关是串联的,与插座是并联的B. 使用测电笔时,不能用手接触到笔尾的金属体C. 电路中电流过大的原因之一是使用的电器总功率过大D. 增加大功率用电器时,只需换上足够粗的保险丝即可16. 如图为“儿童安全插座”,它具有保护门双层互锁功能,能有效防止触电事故的发生.下列相关说法正确的是（）A. “儿童安全插座”的开关接在火线上B. “儿童安全插座”的白色保护门属于导体C. 用测电笔笔尖插入E孔,正常情况下测电笔氖管会发光D. 若“儿童安全插座”发生短路,家庭电路中的其它用电器仍能正常工作三、填空题17. 我国家庭电路的电压是______V.家庭电路中的冰箱、电视机、电脑是______联的,电路中同时工作的用电器越多,干路中的电流越______.18. 在我国,家庭电路的电压是______V；有一串节日小彩灯是50只小灯泡串联组成,每只小灯泡两端的电压是______V.19. “珍爱生命,安全用电”,用电器在一段时间内消耗的电能可以用______计量出来；家庭电路中的空气开关“跳闸”后,受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；用______判断家庭电路里的火线和零线.20. 在家庭电路中,为了防止触电,必须把用电器的开关连接在______线上,使用测电笔辨别零线或火线时,如图所示的两种使用方法中,正确的是______图,测电笔______（能/不能）区分零线与接地线.21. 为了安全用电,在家庭电路中,必须把用电器的开关连接在______线上,洗衣机使用三脚插头的目的是______.22. 在我国家庭电路中每个用户之间的电路连接方式是______联；如果家里的用电器工作的越多,则总电阻越______．对人体安全的电压为______V．四、作图题23. 小彭同学发现,教室里的两盏日光灯,只需要一个开关就能控制且两灯工作时互不影响,请你帮她将图中的电路连接完整,使其符合安全用电原则.24. 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件,请你用笔画线代替导线将器件分别正确连入电路中.五、简答题25. 小明家买了一台“220V1500W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220V6A”字样的多功能插座、标有“220V10A”字样的双脚插头以及导线,组装了一个多孔的移动插座.请问：（1）这台热水器与其他家用电器之间的连接方式是什么？（2）从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：26. 外壳是金属的用电器的插头通常都用三脚插头,这是为什么？5第1节家庭电路【答案】1. D2. D3. D4. B5. C6. C7. C8. C9. D10. C11. D 12. AB 13. B 14. AD 15. AC16. AC17. 220 并大18. 220 4.419. 电能表断路试电笔20. 火甲不能21. 火使金属外壳接地,以防触电22. 并小不高于3623. 解：首先把两盏灯并联,火线过开关进入电灯,零线直接接入电灯,如图所示：故答案为：如上图.24. 解：首先辨别上面三根线地线、火线、零线.灯泡接法：火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样在断开开关能切断火线,接触灯泡不会发生触电事故.既能控制灯泡,又能更安全.三孔插座的接法：上孔接地线；左孔接零线；右孔接火线.如下图所示：25. 解：（1）为了与其它用电器相互不影响,热水器与其它用电器应并联连接. （2）热水器的额定电流I=6.8A,而多功能插座的额定电流为6A,即热水器的额定电流大于多功能插座的额定电流,会造成用电事故的,热水器是金属外壳,应通过三孔的插头接地线.故答案为：（1）并联；（2）①插座：允许通过的电流小于热水器正常工作时的电流；②插头：两脚插头没有接地线.26. 答：大功率或有金属外壳的家用电器,通常都要使用三脚插头,能使家用电器的金属外壳接地,当家用电器外壳因漏电而带电时,电流直接接入大地,避免发生触电事故.【解析】1.解：A、电能表的转盘转得越快,说明电流通过用电器做功越快,因电流做功的多少还与通电时间有关,所以,不能确定电流做功的多少（即不能确定用电器消耗电能的多少）,故A 错误；B、为保证用电的安全,控制家用电器的开关要与火线直接连接；若开关直接与零线连接,由于开关与用电器串联,开关可以控制这条支路上的用电器,但开关断开时,用电器仍然是带电的,故B错误；C、家庭电路中空气开关的作用是保护电路,当电路中发生短路或用电器总功率过大时（即电流过大时）,电磁铁会产生较强的磁性吸引衔铁,使开关断开,所以空气开关是利用电流的磁效应工作的；空气开关不能防止触电,故C错误；D、有金属外壳的用电器的三脚插头,较长的脚（标有“E”的插头）与该用电器的外壳相连,再通过三孔插座与地线相连,可防止因外壳漏电而触电,故D正确.故选：D.（1）电能表是测量家庭电路中一段时间消耗电能多少的工具,转盘转到快慢反应此时电流做功的快慢；（2）开关与用电器的连接方法：从火线先接入开关,再接入用电器,从用电器出来后回到零线；（3）空气开关中的电磁铁会产生较强的磁性吸引衔铁,使开关断开,切断电路起到保护电路的作用；7（4）金属外壳的用电器,外壳要保持良好接地.此题考查的是日常生活中的一些安全用电常识和电高峰时照明灯会变暗的原因.只要同学们牢记安全用电常识,并正确规范操作,就不会有危险发生.2.解：A、电能表是测量家庭电路中用电器消耗电能的仪表,故A错误；B、开关与被控制的用电器是串联的,这样开关才能控制用电器,故B错误；C、使用测电笔时,手不能接触笔尖金属体,手一定要接触笔尾金属体,故C错误；D、有金属外壳的用电器的三脚插头,较长的脚（标有“E”的插头）与该用电器的外壳相连,再通过三孔插座与地线相连,可防止因外壳漏电而触电,故D正确.故选：D.（1）电能表是测量家庭电路中用电器消耗电能的仪表；（2）开关与被控制的用电器是串联的；（3）正确使用测电笔时,手要接触笔尾金属体；（4）金属外壳的用电器,外壳要保持良好接地.本题考查安全用电的原则,同学们在平时学习中应多了解安全用电的常识.3.解：A、手电筒中的电流约为0.2A,故A错误.B、四冲程汽油机的效率约为30%左右,故B错误.C、家庭电路的电压为220V,故C错误.D、对人体的安全电压为不高于36V,三节干电池串联起来的电压是4.5V,所以对人体是安全的,故D正确.故选：D.首先要对选项中涉及的几个物体的质量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案. 此题考查对生活中常见物体质量的估测,结合对生活的了解和对物理单位的认识,选出符合实际的选项即可.4.解：A、为了保证用电安全,开关应与被控制用电器串联且连接在火线和用电器之间；由图知,乙处先连接火线,则乙处应安装开关,甲处应安装电灯,故A错误；B、由图知,A点在零线上,正常状况下,用试电笔接触A点时氖管不发光,故B正确；C、家庭电路中各用电器间互不影响,空调连入三孔插座后与其它用电器是并联的,故C 错误；D、家庭电路中电流过大会使保险丝熔断,可能是电路出现短路,也可能是用电器的总功率过大造成的,故D错误.故选：B.（1）为了保证用电安全,开关应与被控制用电器串联且连接在火线和用电器之间；（2）火线和大地间的电压为220V,零线和大地间的电压为0V；试电笔接触火线时氖管发光,正常状况下接触零线时氖管不发光；（3）家庭电路中各用电器间是并联的；（4）家庭电路中电流过大的原因：短路或用电器总功率过大.本题考查了家庭电路的连接、家庭电路中电流过大的原因等知识点,注意家庭电路连接中要符合安全用电的要求.5.解：A、使用试电笔时,手应接触笔尾的金属体,这样才能正确辨别火线和零线,故A错误；B、冰箱使用三脚插头,是为了将冰箱的金属外壳接地,防止因外壳漏电而发生触电事故,故B错误；C、站在地上的人接触三孔插座里的火线发生触电时,一部分电流会流向大地,不流回零线,此时漏电保护器自动切断电路,故C正确；D、用电器的开关发生短路时,开关闭合,用电器正常工作,不会造成空气开关自动断开,故D错误.故选：C.（1）使用试电笔时,手应接触笔尾的金属体,笔尖接触电线；（2）冰箱使用三脚插头,是为了将冰箱的金属外壳接地；（3）漏电保护器只有在电路发生漏电或有人触电时才会切断电源；（4）用电器的开关发生短路时,相当于开关闭合.本题考查的是日常生活中的一些安全用电常识.只要同学们牢记安全用电常识,并正确规范操作,就不会有危险发生.6.解：A、若多个大功率用电器同时使用一个插座,会使总电流过大而烧坏插座,所以多个大功率用电器不能同时使用一个插座,故A错误；B、插座上的开关串联在干路上,控制插座内所有电路,因此,不能说开关和指示灯是并联的,故B错误；C、插座指示灯与插孔之间是并联的,互不影响,所以插座指示灯坏掉后插座仍能使用,故C正确；D、使用测电笔辨别火线和零线时,用手接触笔尾金属体,笔尖接触电线,氖管发光,表明检测的是火线,故D错误.故选：C.（1）家庭电路电压不变,使用多个大功率用电器时总功率过大,会使总电流过大,烧坏插座；（2）开关与指示灯是串联的；（3）插座指示灯与插孔之间是并联的；（4）测电笔是用来辨别火线和零线的.使用测电笔辨别时,用手触及笔尾的金属部分,笔尖接触电线,若氖管发光则为火线,否则为零线.本题考查的是插座的构造与工作方式；日常生活中的一些安全用电常识,并正确规范操作,就不会有危险发生.7.解：A、壶盖上留有一个小孔,作用是使壶内与壶外的大气相通,为了让壶内的液面总与壶嘴处的液面相平.故A错误；B、用注射器将药液注入病人体内,是利用了手的推力,没有利用大气压的作用,故B错误；C、电饭锅用三脚插头和三孔插座,是为了防止锅体外壳漏电造成触电事故.故C正确；D、将台灯插入插座后家中保险丝烧断,说明插头短路.故D错误.故选：C.（1）茶壶盖上的小孔能保证与大气相通,形成壶体上端（壶嘴、壶体）开口、下端连通,形成连通器.（2）注射器吸药液时利用了大气压,但将药液注入人体时是借助了手的推力.（3）大功率用电器和有金属外壳的用电器必须用三孔插座．（4）台灯功率不大,接入电路,保险丝熔断,原因是发生了短路.其中,将插头插入插座,保险丝烧断,说明插头短路.此题考查大气压的综合应用、安全用电原则和插座的构造与工作方式,属于力学和电学9综合题,但总体难度不大,掌握基础知识即可正确解题.8.解：A、为了安全,保险丝应接在火线上,当保险丝烧断时,用电器与火线断开,故A错误；BC、按照安全用电的要求,开关应接在火线和用电器之间,所以甲处应安装开关,乙处安装用电器,故C正确,B错误；D、保险丝是用熔点低的材料制成的,当电路中电流超过保险丝的熔断电流时,保险丝就会熔断,而铜的熔点高,不能及时熔断,所以不可以用铜丝代替保险丝,故D错误；故选：C.（1）家庭电路中,为了安全,保险丝要接在火线上,开关也应接在火线上；（2）在电路中,绝对不能用铜丝或铁丝代替保险丝.家庭电路与中学生日常生活联系最密切,在学习时注意理论联系实际,学以致用.9.解：A、电路两端有电压,如果电路不闭合,则电路中没有电流,故A错误；B、使用试电笔时,手指应接触笔尾金属体,因为试电笔中有高值电阻起保护作用,所以不会发生触电事故,故B错误；C、导体中的正、负电荷同时定向移动可以形成电流,正、负电荷单独定向移动也可以形成电流,故C错误；D、玻璃棒和丝绸摩擦,玻璃棒因失去电子而带正电；丝绸因得到多余电子带等量的负电,故D正确.故选：D.（1）根据形成电流的条件：一是有电源,二是电路闭合.（2）测电笔的正确使用方法,手一定接触笔尾金属体,一定不要接触笔尖金属体. （3）电荷的定向移动形成电流；形成电流的可以是正电荷也可以是负电荷,也可以是正负电荷的同时定向移动.（4）两个相互摩擦的物体,夺电子本领强的夺得电子,因多余电子带负电,夺电子本领弱的失去电子,因缺少电子带正电.本题考查了形成电流的条件、测电笔的使用方法、电流的形成和摩擦起电的实质,基础题,正确理解相关知识是解题的关键.10.解：A、家庭电路中用的是交流电,像干电池、蓄电池提供的才是直流电,故A错误；B、湿布是导体,用湿布擦拭发光的台灯,容易发生触电事故,故B错误；C、家庭电路中用电器工作时,互不影响,属于并联连接,故C正确；D、为了安全,开关要接在火线和所控制的用电器之间,故D错误.故选：C.（1）家庭电路中用的是交流电,频率为50Hz；（2）生活用水是导体,湿布中有水,湿布也是导体；（3）家庭电路中用电器工作时,互不影响,属于并联连接；（4）开关若串联接在零线上,开关断开时,灯上还有电,人们会以为灯上没有电,而发生触电事故.本题考查了家庭电路的连接方式、交流电的特点、开关与所控制用电器的连接方式和一些安全用电知识,属于基础题目.11.解：A、据题意和图中的标注可知,用电器的开关应该接在火线上,所以和开关相连的那根线是火线,即a 线是火线,b 线是零线,故A错误；B、灯泡L与插座Q是互不影响的,所以是并联的关系,故B错误；C、电路跳闸可能是电路总功率过大引起的,也可能是发生了短路,不可能是灯丝断路造成的,故C错误；D、若c处断开（即三孔插座没有接地）,洗衣机插头插入插座,洗衣机仍然能工作,但外壳不能接地,当外壳漏电时,人接触金属外壳,会有电流流过人体,会发生触电事故,即有安全隐患,故D正确.故选：D.（1）根据图示可判断火线与零线；（2）家庭电路中各个用电器是互不影响的,所以是并联的关系；（3）在家庭电路中,电流过大的原因：一是电路总功率过大,二是发生了短路；（4）金属外壳的用电器使用三孔插座时,把金属外壳接地,即使金属外壳的用电器漏电,人体被接地的导线短路,不会对人体造成伤害.本题考查了家庭电路中对空气开关、电路连接、家庭电路电流过大原因及地线的作用等的认识和理解,家庭电路的连接一切都要以安全为前题.12.解：A、此题中,手碰到了笔尖,会使得人触电,故A说法正确；B、理论上说：火线是有电的,所以从安全用电的角度分析,保险丝应该接在火线上,故B 说法正确；C、据图可以看出,灯泡的开关接在了火线和用电器之间,其两孔插座的接法也是正确的,故C说法错误；D、水是导体,所以湿手接触台灯的做法是很危险的,故D说法错误；故选：AB.（1）使用测电笔时,手应该接触笔尾的金属体,不能碰笔尖；（2）为了安全,保险丝应该接在火线上；（3）在连接灯泡时,从安全用电的角度分析,开关应该接在火线和用电器之间；（4）水是导体,所以湿手接触台灯的做法是很危险的.该题考查了生活中安全用电的常识,是一道基础题.13.解：A、电冰箱接入三孔插座后,电灯与电冰箱在工作时互不影响,则它们是并联的,故A错误；B、电冰箱接入三孔插座后,能使电冰箱的金属外壳接地,防止由于冰箱的外壳带电而使人发生触电事故,故B正确；C、闭合开关后,A点与零线连接,由于人体电阻大,故所以试电笔接触A点,氖管不发光；故C正确；D、空气开关跳闸,可能是由于短路造成的,也可能是由于电路的总功率过大造成的,故D 错误；故选：B.（1）若各用电器在工作过程中互不影响,则各用电器是并联的；（2）为保证用电安全,有金属外壳的用电器,其外壳要保持良好接地；（3）测电笔是辨别火线和零线的工具,当测电笔的笔尖接触零线和地线时,氖管不会发光；若笔尖接触火线时,氖管会发光.（4）空气开关自动跳闸的原因是电流过大,引起家庭电路中电流过大的原因有两个：短路或总功率过大.家庭电路与中学生的日常生活联系密切,在学习时注意理论联系实际,学以致用；知道并理解家庭电路的组成是解答该题的基础.14.解：11A、家庭电路中同时工作的用电器总功率越大,电源电压一定,由P=可知电路总电阻越小,故A正确；B、控制用电器的开关应该接在火线和用电器之间,这样在开关断开时,用电器不带电,不会造成触电事故,故B错误；C、家庭电路中各用电器之间是并联关系,如果家庭电路中不安装保险丝,当发生短路时,没有电流通过用电器,不会烧毁用电器,而是烧坏供电线路,故C错误；D、测电笔可以辨别家庭电路中的火线和零线,手接触笔尾金属体,手不要接触笔尖金属体,故D正确.故选：AD.（1）家庭电路中,各用电器是并联的,同时工作的用电器总功率越大,电源电压一定,利用P=分析电路中电阻变化.（2）开关控制用电器或插座时,开关和用电器是串联的,且开关应接在火线和用电器之间.（3）家庭电路中,各用电器之间、用电器和插座之间都是并联的.（4）测电笔是用来辨别家庭电路中的火线和零线的.使用试电笔时,手接触笔尾金属体,笔尖接触被检测部分,氖管发光说明接触的是火线或与火线连通的部分.本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、多积累,加强安全意识,不能违反.15.解：A、灯与控制它的开关是串联的,家庭电路中用电器间互不影响,插座是用来接用电器的,所以灯与插座是并联的.故A正确；B、使用测电笔时,必须用手接触到笔尾的金属体,故B错误.C、由功率公式P=UI知,电路中电流过大的原因之一是使用的电器总功率过大,故C正确.D、增加大功率用电器的时候,不但要换上足够粗的保险丝,还要考虑输电线是否需要更换横截面积大的导线以及电能表允许通过的最大电流等,故D错误.故选：AC.（1）开关与被控制的用电器应串联,用电器之间应并联；（2）使用测电笔时,必须用手接触到笔尾的金属体,而不能接触笔尖金属体；（3）电路中电流过大的原因；用电器总功率过大或发了短路；（4）增加大功率用电器时,应考虑电能表,导线,保险丝等因素.本题考查对家庭电路的连接、测电笔的正确使用方法、电路中电流过大的原因等的考查.家庭电路与每个人息息相关,我们要掌握一些基本的用电常识.16.解：A、为了用电的安全,开关应控制火线,故A正确；B、白色保护门是由橡胶制成的,属于绝缘体,故B错误；C、左零,右火,上接地,E孔接火线,所以用测电笔笔尖插入E孔,正常情况下测电笔氖管会发光,故C正确；D、若“儿童安全插座”发生短路,则电源短路,家庭电路中的其它用电器不能正常工作,故D错误.故选：AC.（1）开关应控制火线；（2）根据保护门的性质分析；（3）测电笔的作用,是来辨别火线和零线的,若测电笔与火线相连,则氖管发光；。
人教版九年级物理第十九章第一节家庭电路同步练习 含答案
人教版九年级物理第十九章第一节家庭电路同步练习知识点家庭电路的组成1.下图为家庭电路的组成,其中接入①的用电器和②为_______联,②和③为_______联。
2.在家庭电路中,电热水器正常工作的电压为_______V,它与家中的空调是_______(选填“串联”或“并联”)连接的,家庭电路中每月的耗电量用_______表计量。
3.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是（）A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置知识点火线和零线试电笔4.如图所示,正确使用试电笔的方法是图_______,若笔尖接触被测导线时氖管发光,则被测导线是_______线。
5.能直接辨别火线和零线的工具是（）A.电能表B.试电笔C.电压表D.电流表6.如图所示的家庭电路中,合上开关S,电灯正常发光,用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是（）A.B点亮,C点不亮B.C点亮,B点不亮C.B、C都亮D.B、C都不亮知识点三线插头和漏电保护器7.洗衣机、电冰箱等用电器需要使用三线插头,其中一条接_______(常标有L),一条接_______(常标有N),第三条标有E,标有E的导线和用电器的_______相连。
8.调节客厅电扇的挡位器松脱,小军找来一个长铁钉将其固定,当他将铁钉钉进墙内后,感觉到摸铁钉的手被电击,同时室内的灯全部熄灭。
经检查发现摸铁钉时触碰到火线,导致火线经人体与大地构成通路,此时_______会及时将电路断开,避免触电事故的发生。
9.有金属外壳的家用电器,其外壳必须接地,目的是（）A.防触电B.防短路C.节能D.稳固10.三线插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长些,如图所示,这样设计是为了（）A.插头插入插座时,用电器外壳先接地;拔出时,用电器外壳后离开地线B.方便辨别连接火线和零线的插脚C.延长插头的使用寿命D.使插头的造型更美观11.小华家院子里有两盏照明灯,它们工作时互不影响,且用一个开关就可以控制它们。
19.01生活用电-家庭电路 同步练习01(含参考答案)
19.01生活用电-家庭电路同步练习01BY LEX导航：01、家庭电路的组成：（1）家庭电路的组成：进户线(火线、零线)、电能表、总开关、保险装置、用电器、插座、灯座、开关。
（2）家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
02、组成家庭电路各部分的作用：（1）火线和零线：进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线，另一条叫做端线，俗称火线。
火线和零线之间有220 V的电压，火线和地线之间也有220 V的电压，正常情况下，零线和地线之间的电压为0 V.（2）电能表：安装在家庭电路的干路上，原因是：这样才能测出全部家用电器消耗的电能。
（3）保险盒：保险盒（常用的有：保险丝、空气开关）与所保险的电路串联，且只接在火线上。
（4）三脚插头和漏电保护器A、三脚插头其中的一条接火线（通常标有L字样），一条接零线（标有N），第三条接用电器的金属外壳，插座上相应的导线和大地相连（标着E）。
B、三脚插头肿与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，这样设计是为了：插头插入插座时，用电器外壳先接地；拔出时，电器外壳后离开地线。
C、正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路。
如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器就会迅速切断电流，对人身起到保护作用。
（5）用电器（电灯）、开关A、白炽灯是利用电流的热效应进行工作的。
小功率的灯泡灯丝细而长；大功率的灯泡灯丝粗而短。
B、灯泡的种类：螺丝口和卡口；螺丝口灯泡的螺旋接零线，灯泡尾部的金属柱通过开关后接火线。
03、测电笔A、用试电笔可以判断哪条是火线。
使用时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光；如果笔尖接触的是零线，不能形成闭合电路，氖管中不会有电流，也就不会发光。
B、测电笔的使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
人教版九年级物理全册19.1家庭电路(习题1).docx
初中物理学习材料鼎尚图文制作整理第十九章生活用电第1节家庭电路知识点1 家庭电路的组成1.家庭电路中电能表、进户线、闸刀开关、保险盒的安装顺序是________、_________、_________、_________.2.家庭电路的电压为______V.在家庭电路中，控制电灯的开关，一端与电灯相连，另一端应该接在_ _____线上.家庭电路的电线有两根，有一条在户外就已经和大地相连，叫做______，另一条叫做___ ___，俗称______.知识点2 三线插头与漏电保护器3.插座与插座之间，或插座与用电器之间应该相互_____联，为了安全，三孔插座的中间一孔要接，通常情况下，左边一孔接_______线，右边一孔接______线.知识点3 火线和零线的识别4.使用测电笔辨别火线和零线时，用手接触_______，笔尖接触______，氖管发光，表明检测的是__ _____线.1.洗衣机、电冰箱这些家用电器使用三线插头的目的是( )A.插头的造型美观B.节约用电C.插入插座更稳固D.防止触电2.将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光.再将台灯插入接线板上的插座，台灯与指示灯都能发光.则( )A.该接线板的连接线内只有火线和零线两根导线B.台灯与指示灯串联，并受开关S控制C.台灯与指示灯并联，开关S在干路上D.该接线板上有5个插孔会使检测的测电笔氖管发光3.(2014·潍坊)用测电笔辨别火线与零线时，下列图中正确的操作方法是( )A.①②B.①③C.②④D.①④4.家庭电路的火线与零线之间的电压为______V，考虑到用电安全，家庭电路中一般还接有______线.5.图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中.6.关于家庭电器中电器安装的说法错误的是( )A.电能表的连接顺序应在进户线之后、总开关之前B.螺丝口灯泡的螺丝套一定要接在零线上C.开关应和灯泡并联D.三孔插座应有接地线7.(2014·呼和浩特)小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光.下面四幅电路图中，既符合上述要求，又符合安全用电要求的是( )8.2013年4月，溧阳赵先生家中井水突然变热至47 ℃，让人恐慌.维修电工访谈得知：水井内有抽水泵(电动机)，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电.由此可知，赵先生家水泵电路的实际连接方式为下图中的( )9.如图所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是___________________________________.10.某同学想了解测电笔的构造，在拆卸测电笔的过程中，不慎将弹簧和电阻两个元件丢失，于是他用一个100 Ω的电阻和圆珠笔内的弹簧替代(圆珠笔的弹簧与测电笔弹簧长度相同)，重新组装.请问这支测电笔还能用吗？______(填“能”或“不能”).为什么？_____________________________________ ___________________________.11.声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整.新题快递12.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，则下列试验电路的连接符合要求的是( )参考答案课前预习1.进户线电能表闸刀开关保险盒2.220 火零线端线火线3.并地零火4.笔尾金属体电线火当堂训练1.D2.C3.D4.220 地5.如图所示课后作业6.C7.B8.B9.在插头和插座之间没有安装接地导线10.不能通过人体电流会超过安全电流，所以会发生触电事故11.如图所示12.C初中物理试卷灿若寒星制作。
初中物理《家庭电路》练习题(附答案)
初中物理《家庭电路》练习题（附答案）1、家庭电路的基本组成【知识积累】（1）基本组成部分：由两根进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。
（2）连接顺序：进户线→电能表→总开关→保险装置→用电器及其插座。
（3）家庭电路中各部分的安装特点①进户线：通常有两根，即火线和零线，它们之间的电压一般为220V②电能表：串联在干路中，安装在进户线之后③总开关：串联在干路中，安装在电能表之后④保险装置：串联在干路中，安装在总开关之后⑤插座：并联在电路中⑥用电器：并联在电路中⑦开关：与所控制的用电器串联，接在火线与用电器之间【典型习题】【练习1】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
一根叫零线，一根叫_______，两根进户线之间有________V的电压。
一般情况下，对人体安全的电压不高于_______V。
【练习2】下图中的家庭电路元件，连接顺序正确的是（）2、火线与零线【知识积累】（1）特点：进户的两条输电线中，一条叫做端线，俗称火线，用L表示，另一条叫做零线，用N表示。
火线与零线之间的电压是220V（与大地之间的电压也为220V），零线在入户之前和大地相连，因此零线与大地之间的电压为零。
（2）辨别工具：试电笔（测电笔、电笔）。
试电笔：（1）作用：①辨别火线和零线；②检查电气设备的外壳是否带电。
（2）种类：①钢笔式；②螺丝刀式。
（3）构造：笔尾金属体、笔尖金属体、氖管、电阻（4）用法：①使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线，此时绝不允许用手或身体其他部分接触笔尖金属体。
②如果被测导线为火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合回路，氖管会发光。
如果被测导线是零线，零线与大地相连，氖管中不会有电流，不会发光。
【典型习题】【练习1】下列说法正确的是（）A.电饭煲的电流约为0.3AB.一节干电池的电压是2VC.家用空调的电流约为100AD.家庭电路的电压为220V3、三线插头和漏电保护器【知识积累】三线插头：（1）接线原理：如1图所示，三个插脚与用电器相连。
第一节 家庭电路课节达标训练题
第一节 家庭电路课节达标训练题一．选择题1.下面是家庭电路示意图，其中关于电路设备认识不正确的是A ．电能表B ．总开关C ．电灯D ．零线 答案：D2.图中有关家庭电路的连接完全正确的是答案：B3.如图所示的家庭电路中，有两个器件连接错误，它们是 A ．闸刀开关和带开关的灯泡B ．带开关的灯泡和带熔丝的二线插座C ．带开关的灯泡和三线插座D ．闸刀开关和三线插座答案：C 二．填空题4.如图所示，甲、乙使用测电笔的方法正确的是＿＿＿＿＿。
（选填“甲”或“乙”）答案：甲5.如图所示，在三孔插座的 A 、B 、C 三孔中，连接火线的是＿＿＿孔，通过三脚插头和家用电器的金属外壳相连的是＿＿＿＿孔．甲 乙答案：B C6.电饭煲是一种常见的家用电器，它是根据电流的＿＿＿效应工作的；从安全角度考虑，电饭煲应使用三孔插座。
这样做是为了让它的金属外壳与＿＿＿＿＿相连。
答案：热大地7.在家庭电路的连接中，插座与灯泡是＿＿＿＿＿（选填“串联”或“并联”）的；保险丝要串联在＿＿＿＿＿（选填“火线”或“零线”）上．答案：并联火线三．作图题8.如图，三孔插座已经按照安全用电的要求连接好，请你将图中的电灯和开关正确地接入电路答案：9.科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．答案：声控光控火线零线氖管发光10.声控开关在接收到一定响度的声音时，会自动闭合一段时间．某地下通道两端入口处各安装一个声控开关来控制通道中间的同一盏螺纹灯泡．为确保行人无论从通道那端进入，都只能使进入端的声控开关闭合，让灯泡接通电源而发光．请用笔划线代替导线，按上述要求及安全用电原则将图中的元件正确地连接到电路中．答案：或11.如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用。
家庭电路测试题
家庭电路测试题第1节家庭电路一、单选题1.同学们在学习“生活用电”知识的过程中，进行了讨论交流，下列说法不正确的是（）A. 我国家庭电路的电压是220VB. 有金属外壳的电器要用三孔插座C. 电器设备失火，应迅速用水灭火D. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源2.关于家庭电路的说法不正确的是（）.A.洗衣机金属外壳带电时使用三孔插座能防止人触电B.电灯的开关应安装在零线上C.使用试电笔可以辨别家庭电路中的火线和零线D.保险丝应串联接在火线上3.家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A.电能表﹣﹣保险盒﹣﹣总开关B.总开关﹣﹣电能表﹣﹣保险盒C.电能表﹣﹣总开关﹣﹣保险盒盒D. 保险盒﹣﹣总开关﹣﹣电能表4.家庭电路简化后如图所示，观察该电路，下列说法中正确的是A. 电视和台灯是并联的B. 每个小彩灯之间是并联的C. 灯泡是和开关并联的D. 插座和插座是串联的5.关于家庭电路和安全用电，下列选项中错误的是（）A. 我国家庭电路的电压值为220VB. 不能用湿布擦拭正在工作的台灯C. 家庭电路中必须安装保险丝或空气开关D. 家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大6.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替7.如图所示，家庭电路中的灯泡、开关和插座的安装方法正确是（）A BC D8.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）A B C D9.关于家庭电路，下列说法中正确的是（）A. 在家庭电路中，同时工作的用电器越多，总电阻越大B. 使用有金属外壳的家用电器时，应将其外壳接在零线上C. 用测电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体D. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器10.某家庭电路的组成如图所示，下列说法正确的是（）A. 图中的三个插座是串联的B. 控制灯泡的开关要接在零线与灯泡之间C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D. 有金属外壳的家用电器必须使用三孔插座，以确保安全二、填空题11.（1）用测电笔辨别火线与零线时，在图1中握笔方法正确的是 ________（填“甲”或“乙”）；若按正确的握法，发现氖管发光，则笔尖金属体接触的是 ________线．（2）如图2所示，该电阻箱接入电路的电阻是 ________Ω，使用该电阻箱时它的电阻变化范围为 ________Ω．12.家用电器是通过插头插入插座而接入电路的，插座的两孔，一孔接________线，一孔接________线，两线间电压为________V．有的插座有三个孔，多加的那个孔与________连接，目的是将家用电器的________与大地接通．13.家庭电路主要由进入家庭的进户线（电源线）、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的（填“串”或“并”）．14.家庭电路中常用带有开关的移动插座，插座上的开关与插座是________联，插座与插座之间是________联．15.一节干电池的电压为________伏，家中电灯与控制它的电键之间是________连接的（选填“串联”或“并联”），家中电灯与电视机之间是________连接的（选填“串联”或“并联”）．三、解答题16.图甲是试电笔的构造和使用，图乙；是三孔插头和插座的接线，看清这两个图，说说试电笔的构造和使用方法以及三线插头比二线插头使用时更安全些的道理．四、作图题17.如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：五、综合题18.随着人们生活水平的提高，电冰箱已进入了千家万户．（1）电冰箱使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中接用电器金属外壳连接的那个插脚比另外两个插脚要稍长．这样的设计主要考虑下列哪一因素A. 使插头的造型更美观B. 插入插座中可更稳固C. 有利于识别火线和零线插脚D. 插入插座时，可确保用电器外壳先接地（2）冰箱门的密封条采用磁性材料，利用________ 磁极相互________ 来增强它的密封性能．（3）冰箱的压缩机是一台电动机，它是根据________ 的原理制成的，工作时把电能转化为________ 能．（4）提出一项使用冰箱时的节能措施．答案解析部分一、单选题1.C 解：据课本知识可知，家庭电路电压是220V，故A正确；为了防止人发生触电事故，所以有金属外壳的电器要用三孔插座，故B正确；水是导体，电器设备失火，应迅速切断电源后用水灭火，故C错误；据安全用电可知，发现有人触电，不能用手直接拉动触电的人体，应该先切断电源，故D正确；故选C．2.B 解：洗衣机使用三孔插座是防止洗衣机漏电时，外壳连接火线，人接触时会发生单相触电，造成危害。
九年级物理全册 第十九章 第一节 家庭电路试题(课前预习+随堂练习+达标练习)(新版)新人教版
第1节家庭电路课前预习1.家庭电路的电压是__________ V，家庭电路的组成包括进户线（火线和零线）、__________、__________、__________、插座、开关、电灯和其他用电器等。
其中保险装置（熔丝）要联接在干路上，控制灯泡的开关要与灯泡联，各个用电器之间一般要联在电路中。
2.用____________判断火线和零线，正确使用时，手接触笔尾的，笔尖接触电线，如果氖管发光表明接触的是__________。
3.为了安全起见，控制电灯的开关往往要接在灯与线之间；接大功率用电器的插座往往在通线上接一根保险丝。
4.当用电器的三脚插头插在三孔插座里时，除把用电部分接入电路外，还应把用电器的__________ 与__________连接起来。
这样一来，一旦用电器的金属外壳漏电，电流就会流入，不致于对人体造成伤害。
5.漏电保护器的作用：如果站在地上的人不小心接触线，电流经过人体流入了大地，这时总开关上的“漏电保护器”就要起保护作用了，它会迅速电路，对人体起到保护作用。
随堂练习1．如图1所示的电热水壶，工作时将电能转化为能；为防止通电时所引起触电伤害事故的发生，电热水壶应使用插头（填“两脚”或“三脚”）。
2．如图2所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是。
3.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A.开亮的灯越多，总电阻越大，总功率越大B.开亮的灯越多，总电阻越小，总功率越小C.开亮的灯越少，总电阻越大，总功率越小D.开亮的灯越少，总电阻越小，总功率越大4.关于照明电路的安装，下列做法错误的是（）A.所有的电灯及其他用电器和插座均并联B.保险盒应装在总开关的前面C.各个灯头的控制开关应和灯串联，并连在火线上D.火线接在灯口内中央金属片上，零线接灯口内螺旋套5.如图3所示是正确连接的家庭电路的一部分，根据电路图可判断：a导线是__________线，判断的依据是__________ 。
2019九年级物理全册 19.1家庭电路练习(含解析)(新版)人教部编版
《家庭电路》同步练习一、单选题1.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A.插头短路B.灯丝断路C.灯头内短路D.灯头内断路2.如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A.三脚插头的三个脚一样长B.插孔E是用来接零线的C.插孔L是用来接零线的D.标有“E”的插脚能保证插入插座时，确保用电器外壳先接地3.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置4.对家庭电路的安装过程，下列要求正确的是（）A.按照进户线→电能表→总开关→熔断器→用电器顺序安装B.控制各灯具的开关都应装在零线上C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D.三孔插座有时不需要接地5.如图所示，闭合开关S后，发现灯L不亮，检查保险装置工作正常．小明同学用测电笔测试灯头的两根电线C、D，发现两处都能使测电笔氖管发光，再用测电笔测试火线A和零线B时，氖管在测A处时发光，而在测试B处时不发光，那么可以断定故障原因是（）A.火线和零线短路B.灯泡L断路C.灯泡L短路D.电线BD段有断点6.学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座．此时录音机（）A.有电流通过，不能正常工作B.有电流通过，能正常工作C.没有电流通过，不能工作D.有时能正常工作，有时不能正常工作7.下列现象不会引起保险丝熔断的是（）A.插座中的两个线头相碰B.开关中的两个线头相碰C.电路中同时增加几个大功率的用电器D.灯头里的两个线头相碰8.三孔插座上面有一个插孔是和插头上标有E的导线接通的（如图），则下列说法正确的是（）A.E是和用电器的金属外壳相连的B.电路中E应和室外零线相连C.如果和E相连的导线断开，用此插座的洗衣机马达便不能转动D.用测试电笔笔尖插入E孔，正常情况下测电笔氖管会发光二、多选题9.家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把电风扇的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A.这个插座的火线和零线原来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，导致火线和零线相接触形成了短路D.同时工作的用电器过多，导致干路电流过大，保险开关跳闸10.如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L接在装保险盒的两个接线柱上，当只闭合S1时，L正常发光；当只闭合S2时，L和L1发光都偏暗；则下列判断正确的是（三只灯泡的额定电压均为220V）（）A.灯泡L1所在支路正常B.灯泡L1所在支路短路C.灯泡L2所在支路短路D.灯泡L2所在支路正常11.关于试电笔的使用．如图所示的四种方法中，正确的持笔方法是（）A. B. C. D.12.某家庭电路如图所示，下面说法中错误的是（）A.灯泡和开关是串联的B.调光台灯里的灯泡和变阻器是串联的C.灯泡和电视机是串联的D.家里的这串装饰小彩灯之间是并联的13.某家庭电路中安装有“220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B. C. D.三、填空题14.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是______ 的（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与 ______ 相连，防止触电．15.如图所示，图甲试电笔的笔尖A应该是______ （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图______ ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明零线在插座 ______ 孔．16.为检查照明电路，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”L0接在保险丝的两只接线柱上，如图所示．在检查灯L1所在支路之前，先断开所有开关，再闭合开关S1，若“校验灯”L0恰能正常发光，说明该支路 ______ （选填“短路”或“断路”）．人教版物理九年级第十九章第1节《家庭电路》同步练习答案和解析【答案】1.C2.D3.B4.A5.D6.A7.B8.A 9.CD 10.BD 11.BD 12.CD 13.CD14.串联；大地15.导体；丙；左16.短路【解析】1. 解：AC、在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故A错误，C正确；BD、因为台灯和其它用电器并联，灯泡的灯丝断路或灯头内断路，只能使本支路没有电流，台灯不亮，不能引起家里的总控制开关跳闸，故BD错误．故选C．家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短路．由生活常识可知，台灯的功率一般较小，因此造成家里的总控制开关跳闸原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．本题考查对家庭电路故障的分析判断能力．解题的关键是要理解家庭电路中跳闸是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．2. 解：A、三脚插头最上面的那个脚是由于接地的，所以比其它的两个要长，即便于及早接地，使用时更为安全，故A错误；BC、据其使用可知，E是解地线的，L是解火线的，N是接零线的，故BC错误；D，据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正确；故选D．三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连．此题考查了三孔插座的解法和正确使用，是一道基础题目．3. 解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故B正确．故选B．电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面．检修电路时要断开开关，在电能表的后面要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便更换保险丝，保险盒一定要安装在总开关的后面．掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性．4. 解：A、根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关一熔断器一用电器的安装顺序，故A正确；B、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；C、插座也是接用电器的，用家庭电路各用电器间互不干扰，所以电器和各插座之间应该是并联，用电器和它的开关也应该是串联，故C错误；D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全．故D错误．故选A．（1）家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．（2）家庭电路中，开关控制用电器时，开关和用电器串联．（3）家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接．（4）三孔插座的接法：左零右火，中间接地．家庭电路中掌握家庭电路的组成、家庭电路的连接方式以及开关与用电器的连接方式、插座的接法等，都要掌握，这些都是比较简单的问题5. 解：如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在A、C、D三处时，氖管都发光，说明A、C、D都与火线连通，在B处时，氛管不发光，说明B处不与火线连通，则故障可能是BD之间发生了断路．故选D．在正常情况下，开关闭合后，A、C与火线相通，用测电笔时，应都亮，B、D与零线相通，用测电笔测时，应都不亮，但D点也亮了，说明B与D之间开路．本题考查了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在．6. 解：开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座．此时录音机得到的电压小于正常的工作电压，虽然有电流通过，但不能正常工作．故选A．插座与电灯应当并联连接才能得到正常的电压，插座上的用电器才能正常工作．本题考查了在家庭电路中，电灯与插座的关系应当是并联的．家用电器的工作电压是220V，要正常工作，都应当并联到干路上．7. 解：A、插座中的两个线头相碰，是火线和零线直接连接，会造成电源短路，会引起保险丝熔断，故A不合题意；B、开关中的两个线头相碰，相当于开关闭合，电路中的用电器正常工作，不会造成电流过大，保险丝不会熔断，故B符合题意；C、电路中同时增加几个大功率的用电器，会造成总功率过大，会引起电流过大，会引起保险丝熔断，故C不合题意；D、灯头里的两个线头相碰，会造成电源短路，导致电流过大，会引起保险丝熔断，故D不合题意．故选B．家庭电路的电流过大，会引起家庭电路中保险丝熔断，其原因：短路或总功率过大．本题考查电路电流过大的原因，要具体情况具体分析，属于基础知识，但容易出错．8. 解：AB、E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以A正确，B错误．C、如果和E相连的导线断开，但洗衣机与火线、零线的连线还是完好的，只是失去了安全性．所以C错误．D、E孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光．所以D 错误．故选A．要掌握家庭电路中的安全用电知识，掌握三孔插座（或三脚插头）的作用，其中两个孔分别接火线和零线，另一个孔将用电器的外壳与大地相连．要掌握测电笔的作用，是来辨别火线和零线的，若测电笔与火线相连，则氖管发光．此题考查了学生对三孔插座的作用的掌握，其中三孔插座就是将用电器的外壳与大地相连，避免发生触电事故．同时考查了测电笔的使用．9. 解：A、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；B、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；C、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；D、同时工作的用电器过多，导致干路电流过大、保险开关跳闸，所以选项D正确．故选：CD．室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．本题考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握．10. 解：AB、当只闭合S1时，L正常发光，说明该支路存在短路，故A错误，B正确；CD、当只闭合S2时，L和L1都偏暗，L1所在支路正常，故C错误，D正确．故选BD．额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考查了用校验灯检修家庭电路的故障．根据校验灯的三种发光情况得出电路是否存在故障．11. 解：AC、图中手没有接触笔尾金属体，笔尖无论接触火线还是零线氖管都不发光，操作错误．BD、图中手接触笔尾金属体，若笔尖接触火线和零线，氖管发光的是火线，氖管不发光的是零线，使用方法正确．故选BD．正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．掌握试电笔的结构、检测火线和零线的原理、正确使用方法等等．12. 解：A、灯泡的开关控制灯泡，所以开关和灯泡是串联的，故A正确；B、调光台灯里的灯泡和变阻器是串联的，故B正确；C、灯泡和电视互不影响，所以是并的关系，故C错误；D、家里的这串装饰小彩灯之间是串联的，故D错误；故选CD．（1）灯泡的开关控制灯泡，所以开关和灯泡是串联的；（2）滑动变阻器和所控制的用电器是串联的；（3）灯泡和电视互不影响，所以是并的关系；（4）家里的这串装饰小彩灯之间是串联的；此题考查了串并联电路的判断、开关的作用等知识点，是一道综合题．13. 解：A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，不符合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不符合题意；C、图中闭合开关后，电路正常工作，不会造成电流过大，不会引起空气开关“跳闸”，符合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，符合题意．故选CD．空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个，短路或总功率过大．根据给出情况中的现象，进行判断．本题考查学生对家庭电路中电流过大原因的掌握情况，需要从具体问题入手，分析是否会出现短路问题或用电器总功率过大．14. 解：（1）指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．故答案为：串联；大地．（1）根据提供的现象说明开关同时控制指示灯和插座，指示灯和插座之间可能是串联，也可能是并联；指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联；在判断指示灯与开关的连接方式；（2）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．本题考查了电路连接方式的确定和使用三孔插座的目的，回答第一问简单，但解释起来复杂，利用好串并联电路的特点是关键．15. 解：测电笔的用途：辨别火线和零线．容易导电的物体是导体，不容易导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表明接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔，零线在插座左孔．故答案为：导体；丙；左．抓住测电笔的用途．导体和绝缘体．容易导电的物体是导体，不容易导电的物体是绝缘体；测电笔的使用方法．使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线．使用测电笔辨别火线与零线时，测电笔发光的是火线，不发光的是零线．本题考查了测电笔用途、使用方法，平时一定要掌握测电笔的正确操作方法，否则可能会出现危险．16. 解：当校验灯能正常发光，说明校验灯得到了220V的电压，该支路是发生了短路．故本题答案为：短路．将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考查了用校验灯检修家庭电路的故障．根据校验灯的三种状态可以快速得出电路是否存在故障．。
专题05 家庭电路(基础练)(解析版)
一、单选题1．（2021·重庆巴南区·九年级期末）关于家庭电路和安全用电，下列说法中正确的是（ ） A ．有金属外壳的用电器可以使用双孔插座B ．家中空气开关“跳闸”了，一定发生了短路C ．用测电笔辨别火线与零线时，手要接触测电笔的笔尾金属帽D ．可以同时在一个插座上使用多个大功率用电器【答案】C【详解】A ．有金属外壳的用电器应使用三孔插座，将金属外壳接地，以防止用电器漏电时对人造成伤害，故A 错误；B ．家用空气开关跳闸的原因是电路中的电流过大，电流过大的原因有短路和电器的总功率过大，故B 错误；C ．用测电笔辨别火线和零线时，手要接触测电笔的笔尾金属帽，这样才能构成通路，测电笔才能正常使用，故C 正确；D ．在同一个插座上使用多个大功率用电器会造成导线中的电流过大，产生过多的热量，造成插座损坏或电线烧坏，故D 错误。
故选C 。
2．（2020·福建福州市·九年级期中）如图的插线板中，a 接电源，b 接电风扇，c 接台灯，两个用电器均正常工作时，a 、b 、c 中的电流（ ）A ．a 最大B ．b 最大C ．c 最大D ．一样大【答案】A【详解】 由图可知，台灯和电风扇并联，a 点在电路的干路上，bc两点在两条支路上，并联电路电流的特点是干路电第1节 家庭电路 第十九章 生活用电流等于各支路电流之和，因此a处的电流等于bc两处电流的和，所以a点的电流最大。
故选A。
3．（2021·广东东莞市·九年级期末）声控开关的特点是∶有声音闭合，无声音断开；光控开关的特点是∶有光照断开，无光照闭合，以下电路图中，能正确表示学校楼梯间自动声光控开关在白天有声音时的状态的是（）A．B．C．D．【答案】C【详解】AB．图中可以看出光控开关和声控开关是并联的，当无光照时，或有声音时都能使电灯发光。
这会造成电灯在夜晚一直发光，或在白天有声音时也发光。
故AB不符合题意。
家庭电路专项训练
家庭电路基本知识训练
一、填空
1、家庭电路有______线和_____线组成，电压是_________V.
2、课本P18观察家庭电路组成：进户线、________、_________、_______等。
3、通常电工用________辨别火线和零线。
为防触电用电器的金属外壳要与_______相连。
4、家庭电路中电流过大的原因有：1、___________2、_________________________。
5、保险丝是采用（材料）制成的，该材料的特点是。
二、作图题
1、请将螺丝口电灯，开关，保险丝，两眼插座（准备接大功率用电器）和三孔插座，正确地接入家庭电路。
2、试在图上设计一个电路图,要求闭合任一开关都能使灯泡发光.
3、将下图中的灯泡和插座接入电路
4、下图中的开关控制两盏灯泡
5、连接下图楼梯灯泡
6、下图中的声控开关有人时闭合，光控开关天黑时闭合，请连接下图，使灯泡在天黑有人时自动发光。
7、图是一个即有开关又有两个两眼插座的电工面板,请将它连入电路并用开关控制上面为灯泡.图中的三眼插座是用来接大功率用电器的。
三、计算题
某学校的电度表允许通过的最大电流强度是10安,学校里已装了40瓦的电灯20盏，60瓦的电灯10盏,若还想装些电灯,问至少可以装40瓦的电灯多少盏?。
中考物理19.1家庭电路(解析版)
19.1 家庭电路课后培优练第一阶——基础过关练1．在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是A．短路B．无电源C．开路D．以上说法都不对【答案】C【解析】【分析】电路有以下三种状态：通路（电路处处连通，电路中有电流，用电器工作）、断路（电路某处断开，电路中无电流，用电器不工作）、短路（不经用电器，导线直接连在电源两极上，此时电路中电流过大，会烧坏电源甚至引起火灾），据此即可解答．【详解】①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动，这些故障都会造成电路接触不良而断开，形成了开路，故选C．2．关于家庭电路和安全用电，下列说法正确的是A．家庭电路中的空气开关跳闸，一定是发生了短路B．三孔插座不需要接地C．螺丝刀式试电笔使用时，手指不能接触上端的金属帽D．控制用电器的开关必须安装在火线上【答案】D【解析】【详解】A. 空气开关跳闸时因为电流过大，主要原因有两个，一是短路，而是同时工作用电器过多；B. 三孔插座为“左零右火上接地”，上方接地线，以防金属外壳漏电发生危险；C. 使用试电笔时应按住笔后的金属，不能触碰试点笔前端金属，以防触电；D. 家庭电路连接，开关应接火线，因为接火线时，当开关断开，用电器与火线断开连接，避免触电危险．3．一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），如图所示，从安全用电角度出发，下列有关解释中错误．．的是A．此插头能承受的最大电压是250VB．标有“E”字的插脚一定接地线C．当拔下插头的瞬间用电器外壳首先与地线断开D．当插头插入插座的瞬间，用电器外壳先接地【答案】C【解析】【分析】根据三脚插头上标的字样可知插头能承受的最大电压；从安全用电方面分析标有“E”字的插脚接哪根线；根据三脚插头的特点分析拔下插头的瞬间用电器外壳与哪根线断开．【详解】A、三脚插头上标有数字是250V，表示此插头能承受的最大电压是250V；该项说法正确，不符合题意．B、标有“E”字的插脚是三脚插头的中上脚，根据三孔插座的接法，一定是接地线；该项说法正确，不符合题意．C、拔插头时，火线和零线刚刚断开时，由于接地线插脚比其它两脚稍长一些，金属外壳仍未离开地线；所以当拔下插头的瞬间用电器外壳首先与地线断开的说法错误，符合题意；D、当插头插入插座的瞬间，由于接地线插脚比其它两脚稍长一些，使金属外壳先接触地线；该项说法正确，不符合题意．故选C．4．下列家庭电路中，连接符合安全用电要求的是()A．B．C．D．【答案】B【详解】AC．家庭电路中灯和插座之间应该是并联的，而这两幅图中灯和插座串联，故AC不符合题意；BD．为了用电安全，开关应接在火线与电灯之间，插座接线时应遵循“左零右火”的原则，故B符合题意、D不符合题意．5．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（）A．灯不会发光B．正确使用试电笔接触图中a点，试电笔会发光C．若此时站在地上的人接触c点，漏电保护器会切断电路D．若将开关和灯互换位置，仍然符合安全用电原则【答案】B【解析】【详解】AB．由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；C．若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；D．若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误．6．如图所示的家庭电路中，连接错误的元件是（）A．开关B．两孔插座C．电灯D．三孔插座【答案】B【详解】AC．开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；B．两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；D．三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意．7．三条线：火线、零线、地线。
