表5 主要分项工程施工工艺框图一、土方及基础工程施工1、基础及土方施工注：a. 本工艺用于本标段大面积平整场地的土方开挖。
主要机具：挖掘机、装载机、压路机、自卸汽车等；b. 本工艺适用于独立基础工程。
场地情况在开挖前认真摸清，并及时进行清除或处理。
主要机具：塔吊、混凝土搅拌机、拖式泵、磅秤、铁皮、铁锹、振捣器、刮杆、串筒或溜槽等；c.本工艺适用于独立基础与地梁混凝土浇筑。
施工严格按堆积规范进行。
主要机具：塔吊、混凝土搅拌机、磅秤、铁皮、铁锹、振捣器、刮杆、木抹子、串筒或溜槽；d.施工时严格按规程、规范进行，具体参见施工组织设计相关章节。
2、条形基础施工工艺框图（1）条形基础土方施工工艺框图a. 本工艺适用于本标段建筑物条形基础混凝土施工；b. 使用的主要机具：铁锹、手锤、手推车、梯子、铁镐、撬棍、钢卷尺、支架、提斗等；c. 场地情况在开挖前应认真摸清，并及时进行清除或处理。
（2）条形基础混凝土施工工艺框图说明：a. 本工艺适用于本标段建筑物条形基础混凝土施工；b. 主要机具：搅拌机、磅秤、手推车或翻斗车、铁皮、铁锹、振捣器、刮杆、木抹子、串筒或溜槽；c. 施工应严格按规程、规范进行。
二、主体结构工程施工 1、主体结构工程施工工艺框图说明：a. 具体分项施工工艺请参阅施工组织设计建议书的有关内容； b. 严格按规程操作，按规范检查验收； 2、其它工程主体结构施工工艺框图 说明：a. 具体分项施工工艺请参阅施工组织设计的相关内容；b. 严格按规程操作，按规范检查、验收。
三、装修装饰工程施工说明：a.具体分部分项施工工艺请参阅施工组织设计中的相关内容；b.严格按规程操作，按规范检查、验收。
四、电气工程施工1、配管预埋工程2、管内穿线3、成套配电柜(动力)开关柜安装4、避雷接地说明：a. 具体分项工程的施工工艺请参阅施工组织设计中的相关内容；b. 严格按规程操作，按规范检查、验收。
五、采暖工程施工a. 具体分项施工工艺请参阅施工组织设计的相关内容；b. 严格按规程操作，按规范检查、验收。
表5 主要分项工程施工工艺框图
表5 主要分项工程施工工艺框图1.路基施工1.1路基土方填筑1。
1。
1施工工序测量放线（技术交底)→清理基底→地基处理→隐蔽检查→分层填筑→摊铺整平→碾压夯实→密实度检查→形成路拱基面处理→边坡修整→修筑排水系统.1.1。
2施工工艺路基填筑施工工艺框图1。
2特殊路基处理1.2。
1碎石桩施工（1)施工程序测量放样→场地平整形成路拱→桩机就位→振动沉管至设计深度→管内投料→振动挤密→重复投料→重复振动挤密→成桩→机具移位至下一桩位（2)施工工艺碎石桩施工工艺框图1。
2.2土工格栅施工（1）施工程序准备下承层→摊铺土工格栅→运送摊铺填料→碾压→密实度检测→下层施工（2）施工工艺土工格栅施工工艺框图2。
桥梁钻孔桩施工2.1施工程序场地平整→测量放样→埋设护筒→钻机就位→钻孔→清孔→成孔检查→监理工程师验孔→吊装钢筋笼→吊放导管→灌注水下混凝土→拔除护筒→桩检测.2.2施工工艺（见下页施工工艺框图）钻孔灌注桩施工工艺框图3。
系梁（承台），桥墩，盖梁工程3.1系梁(承台）施工本合同段桥梁工程中，部分墩柱下有系梁，桥台处有承台。
3.1.1施工工序基坑开挖→凿除桩头→测桩→地基处理→测量放线→钢筋安装→模板安装→混凝土浇筑→拆模→养护3。
1.2施工工艺系梁（承台)施工工艺框图3.2桥墩施工3。
2。
1施工工序施工准备→搭设脚手架→绑扎钢筋→立柱模→浇筑墩柱砼→拆模→养生。
3。
2.2施工工艺墩柱施工工艺框图3。
3盖梁施工3.3.1施工工序地基处理→搭设盖梁支架→安装盖梁底模→安装钢筋→安装侧模、端模→浇筑砼→养护→拆除模板、支架。
3.3.2施工工艺盖梁施工工艺框图3。
4桥台施工3.4.1施工工序地基处理→测量放线→安装肋板钢筋→安装肋板模板→砼浇筑→养护→拆除肋板模板→搭设支架→安装桥台底模→安装桥台钢筋→安装桥台侧模→砼浇筑→养护→拆除模板、支架.4.现浇混凝土连续箱梁（板）施工4。
1施工工序施工支架基础→搭设满堂支架→安装支座预埋件→立底模和侧模→预压支架→绑扎底腹板钢筋→固定波纹管→钢绞线穿束→立内模下半部分→浇筑底腹板腹板混凝土→立内模上半部分→绑顶板翼缘板钢筋→浇筑顶板翼缘板混凝土→养生→（钢绞线张拉)→（注浆封锚封孔）→拆除模板和支架4。
表5主要分项工程的施工工艺框图和文字说明
5.1路基填筑施工工艺框图说明：路基填筑填料来源：本桩利用开挖料，填筑时采用分层摊铺、碾压的施工方法。
5.2 路面基层施工工艺框图说明：（1）HEC混凝土路面基层为6%水泥稳定碎石层，厚度10cm；（2）基层混合料采用强制式搅拌站集中拌制，15t自卸汽车运输；（3）水泥稳定碎石采用PY180平地机一层摊铺，3Y—12/15型压路机碾压；（4）碾压好的水泥稳定碎石层采取洒水养生。
5.3 路面面层施工工艺框图说明：（1）隧道路面为HEC混凝土面板，厚度32cm，路拱横坡2%；（2）HEC混凝土采用HZS25型拌和站集中拌制，MR4500型混凝土搅拌运输车运输；（3）路面混凝土选用HT6000型轨模式摊铺机铺筑，摊铺机不能铺料的边角部位采取人工铺料；（4）路面混凝土采取覆盖洒水养生；（5）采用刻纹机制作路面纹理，切缝机割锯缝槽，灌缝机填缝。
5.4 桥梁施工工艺框图和文字说明5.4.1桥梁工程总体施工工艺框图文字说明：1、本框图为桥梁工程总体施工工艺流程框图，施工组织中对不同桥型细化了具体的施工方法，本节中分别示出了其施工工艺框图2、桥面铺装及附属结构根据每座桥具体的施工图确定。
5.4.2磨子沟T型梁桥施工工艺框图文字说明：本框图为磨子沟普通混凝土T型梁桥施工工艺流程框图，具体施工工艺和方法详见桥梁工程施工方案。
5.4.3桥梁钻孔灌注桩施工工艺框图文字说明：本框图为磨子沟桥基础钻孔灌注桩施工工艺框图，施工时根据具体的地质及水文条件调整施工方法及工艺。
5.4.4大奔流沟钢筋混凝土空心板桥施工工艺框图文字说明：本框图为大奔流沟钢筋混凝土空心板桥施工工艺流程框图，具体施工工艺和方法详见桥梁工程施工方案。
5.5 隧道施工工艺框图和文字说明5.5.1洞口石方明挖及边坡支护(1)洞口石方明挖及边坡支护施工工艺框图此图为洞口石方明挖及边坡支护施工工艺框图，具体施工工艺和施工方法见1.3.4.1节第（3）部分。
(2) 边坡支护施工工序框图此图为洞口边坡支护施工工艺框图，具体施工工艺和施工方法见1.3.4.1节第（3）部分，其中钢丝绳防护网（R X -050型）在需要时施工。
主要分项工程施工工艺流程图大全

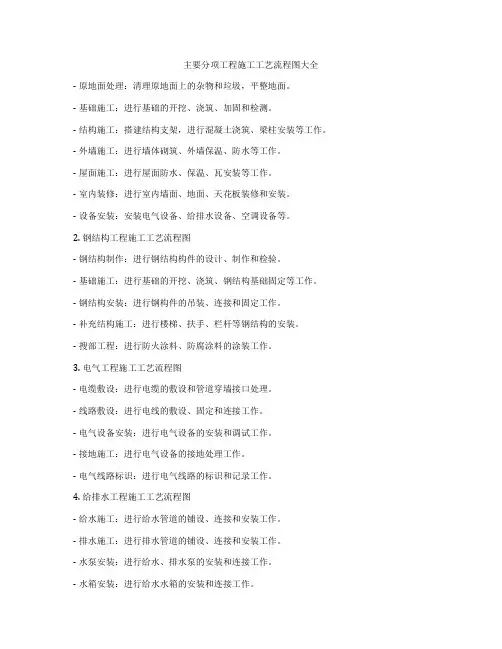

主要分项工程施工工艺流程图大全- 原地面处理：清理原地面上的杂物和垃圾，平整地面。
