实训三Multisim10直流稳压电源电路仿真
充电电路MULTISIM10仿真结果
变压比∶Uo/Ui=7.5V/220V=0.034图1 变压电路图图2 变压器的输出波形图图3 变压-全波整流电路图图4 全波整流波形图输出电压近似等于峰值电压10.6v 图5 变压-整流-电容滤波电路图图6 电容滤波的输出波形图穩压电源输出电压U O =（U Z+U BE）（R3+R4）/R4当R3=33Ω﹑150Ω﹑270Ω时输出电压U O=3V、4.38V、5.79V测试结果如下表1所示图7 直流稳压/充电电路原理图图8 改变R5阻值，测试所对应的输出电压值表图9 充电电路测试图充电输出电流I L=(U Z—U be)/R6=(1.7—0.7)/24=0.042A=42mA图10 充电电路测试结果注意事项：1信号源的选择：信号源选择交流信号源, 有效值应为220,频率50Hz。
2变压器的选择：在Electro-mechnic元件库中选择Line-transfomer 元件,选择其中的Air-Core-transfomer并且修改其变比num_turns=0.034,使其满足本电路的要求.3整流电路中桥堆的选择：在二极管元件库中选择,选中桥堆,选择第一个型号即可。
4滤波电容的选择：在basic库，选择电解电容（cap-electrolit）,即有极性的电容,容量为470uF。
5三极管的选择:在三极管库中，选择NPN型管子，选取β>150的三极管.可以选择2N2222A,它的β为296,也可以选择其他的型号，将其β修改为296。
6发光二极管严格按上图连接,LED1为红色，LED2为绿色。
因为实际的元件就是这样的.7 Q3应工作在放大区,可以通过测量E,B,C三点的电位来判断,也可以通过仿真工具中的直流分析工具来辨别.。
基于Multisim的直流稳压电路仿真
河南科技Journal of Henan Science and Technology总703期第五期2020年2月收稿日期：2020-01-13作者简介：张博文（2000—），男，本科在读，研究方向：通信工程。
通信作者：林君（1979—），男，硕士，副教授，单片机系统与应用。
信息技术基于Multisim 的直流稳压电路仿真张博文林君（延边大学，吉林延吉133002）摘要：本文分析了直流稳压电路中的整流滤波电路和稳压电路的组成。
Multisim 软件通过选择电路参数、纹波大小和输出波形，可用于对直流稳压电路进行仿真和分析。
该软件可用于分析并设计不同需求的电源系统，降低设计的复杂度，提高电源利用率，进而缩短开发周期。
关键词：整流滤波电路；稳压电路；Multisim ；仿真中图分类号：TN86；TP391.9文献标识码：A文章编号：1003-5168（2020）05-0046-03Simulation of DC Voltage Stabilization Circuit Based on MultisimZHANG Bowen LIN Jun（Yanbian University ，Yanji Jilin 133002）Abstract:This paper analyzed the DC voltage stabilizing circuit in the rectifier filter circuit and composition of thevoltage stabilizing circuit.Multisim software can be used for simulation and analysis of DC voltage-stabilizing circuit,by selecting circuit parameters,ripple size and output waveform simulation and analysis.The software can be used to analyze and design power supply system with different requirements,reduce the complexity of design,improve power utilization and shorten the development cycle.Keywords:rectifier filter circuit ；voltage regulator circuit ；Multisim ；simulation Multisim 是一款仿真工具，具有极强的仿真分析能力。
使用Multisim10软件分析和仿真数字电路
高等教育 课程教育研究·47·过勤工俭学知道父母挣钱的不易，有利于学生的成长也能让学生返校后更加勤奋的学习，其二可以对他们日后的工作多多少少做一些铺垫，至少，熟悉了现在的工作环境后，日后到了工作单位，也不至于太陌生，也就更容易适应新的工作岗位了。
因此在这个立场上许多职校、家长以及学生本人都能坦然接受并鼓励学生本人参与勤工俭学这一成长过程。
二、参与工程中正确看待利与弊，找准自己的位置然而任何事情有利就有弊，就像力的原理力是相互性的；在勤工俭学这一社会活动上同样的在这一点，在这些年职校学生中，做得也不是尽善其美。
在这一活动中有这样一部分学生存在，扛着背包去了一个单位。
一看，啊！怎么就这样啊！和自己想的差的太远了，这是人呆的地方嘛，不干了，就走了。
当然，这算是比较极端的例子。
更多的是，干上一个礼拜、一个月，干上一段时间就走了的，是大有人在。
这里面，学生有原因，某些施工单位也有一定原因。
这个原因，余学生而言、只能说他们初出茅庐、把一切想象的太美好，在真正经历现实社会的时候才会被社会一巴掌扇醒；也不怪学生想象的太美好只能说他们还没经历过社会没有那么好的心态去承受、去迎接新事物。
对此我只是想说：贵在坚持。
每回我都鼓励学生，要坚持，不要老是想着换个单位就好了。
勤工俭学多为电子厂、一天两班制上班时间比较长，大都是这个样子，远离市区，早出晚归，没有星期六、星期天，少有节假日，……定要根据自身的情况，看看是不是真的不能适应。
换而言之不是逃避回家而是就算换一家单位，或许等你换了新的工作环境心里倒又觉得，咋还不如我前面那一家哩！每回有这种情况，我都要调侃学生：“都说人比人气死人，可是你有没有想过别的同学都能做下来为什么自己不能呢？难道自己就比别人差！”对方只是苦笑着摇头，没有言语了。
其实在人生的路上怎么可能一帆风顺，当你感觉累的时候或许你只是在走上坡路，你看见坐在路边休息的同伴很是轻松你心里难道就松懈？可是你忘了他已经在原地踏步，而你还在不断向前；近期网上有段很火的话，砍柴人和放羊人的故事，有人认为砍柴人应该放弃跟放羊人的无效社交，也有人认为砍柴人是在跟放羊人交流经验好知道哪里的柴多，这个故事只是想告诉我们端正自己的心态端正自己的角度；在人生的路上人们或许会选择不同的路走，但唯有一点不该前行的道路上一碰到石头就掉头往家里走，一旦养成这样的心理，想要到达目的地着实有些困难。
电子线路CAD设计第三篇 Multisim10虚拟仪器仪表使用与电路仿真分析
EXIT
第三篇 Multisim10虚拟仪器仪表使用与电电气路工仿程制真图分与析CAD
Enjoy Study
第三篇 Multisim10虚拟仪器仪表使用与电路仿真分析
1 Multisim10在电工技术中的应用 2 Multisim10在电子技术中的应用 3 单管放大电路的仿真分析
1.双踪示波器 1）双踪示波器首先介绍双踪示波器，该仪器的图标和面板如图所
示。 2） 面板操作
EXIT
第三篇 Multisim10虚拟仪器仪表使用与电电气路工仿程制真图分与析CAD
Enjoy Study
项目1 Multisim10在电工技术中的应用
1.3 知识准备
1.3.7 示波器 2.四通道示波器
EXIT
(a)图标
(b)面板
第三篇 Multisim10虚拟仪器仪表使用与电电气路工仿程制真图分与析CAD
Enjoy Study
项目2 Multisim10在电子技术中的应用
2.3 知识准备
2.3.6 安捷伦函数信号发生器
伏安特性分析仪简称IV分析仪，专门可以用来测量二极管、晶体管、 MOS管的伏安特性曲线，相当于实验室的晶体管特性图示仪，不能在线 测量，只能将晶体管与连接电路断开，才能进行连接与测试。 IV分析仪的图标与面板如图所示。 1、连接 2、面板操作
1.3.1 仪器仪表的基本操作
1.仪器的选用与连接 2. 仪器面板操作与参数设置 3. 仪表的使用 1.3.2 电压表 1.电压表的调用和图标 选用电压表可以点击器件工具栏中按钮，打开选择元件窗口，如图 所示，然后单击“VOLTMETER”即可从“元件”窗口中选择出上、 下、左、右四种电压元件连接的图标。
可调直流稳压电源的仿真

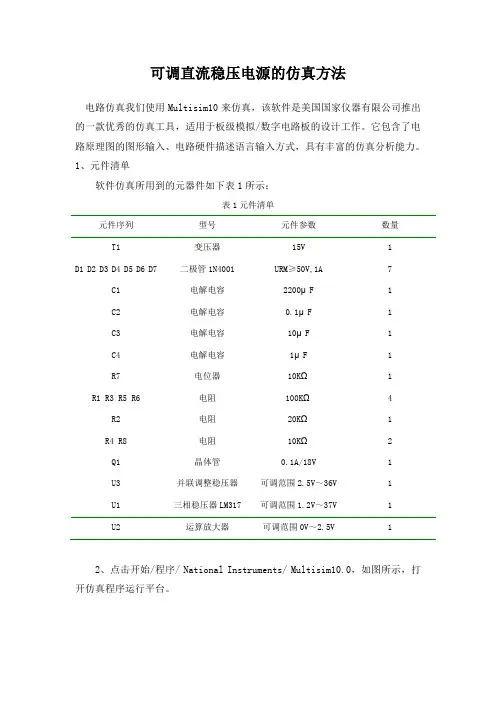

可调直流稳压电源的仿真方法电路仿真我们使用Multisim10来仿真，该软件是美国国家仪器有限公司推出的一款优秀的仿真工具，适用于板级模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
1、元件清单软件仿真所用到的元器件如下表1所示：表1元件清单元件序列型号元件参数数量T1变压器15V1D1 D2 D3 D4 D5 D6 D7二极管1N4001URM≥50V,1A7 C1电解电容2200μF1C2电解电容0.1μF1C3电解电容10μF1C4电解电容1μF1R7电位器10KΩ1 R1 R3 R5 R6电阻100KΩ4 R2 电阻20KΩ1R4 R8电阻10KΩ2Q1晶体管0.1A/18V1U3并联调整稳压器可调范围2.5V～36V1U1三相稳压器LM317可调范围1.2V～37V1U2运算放大器可调范围0V～2.5V12、点击开始/程序/ National Instruments/ Multisim10.0，如图所示，打开仿真程序运行平台。
图1-1打开仿真程序平台图1-2仿真程序平台图1-3Multisim 11界面3、在工作区防止所需元器件（1）点击菜单“放置”/Componet，或者点击打开元件库的快捷菜单栏，出现如图所示的元件选择界面，选择合适的Database/Group/Family，在界面的中间出现此family所包含的所有元件component，鼠标左键单击所需元件，单击OK按钮，或者双击所需元件，元件选择界面关闭。
图1-4元件选择界面（2）将鼠标放置在工作区界面上，鼠标位置即出现刚才所选元件的符号，单击鼠标左键，该元件将放置在鼠标所点的位置。
（3）双击元件，可出现元件的属性对话框。
如图所示的电阻属性设置对话框，单击标签“参数”，在Resistance文本框中输入所需阻值。
图1-5电阻元件属性设置对话框（4）如需调整元件的方位，可用鼠标右键单击选中的元件，在弹出的快捷菜单中，选择“水平镜像”/“垂直镜像”/“顺时针旋转90°”/“逆时针旋转90°”，也可选择菜单栏中的“编辑”/“方向”，实现对元器件的旋转，以调整元件的方位。
直流稳压电源Multisim仿真资料
c、桥式整流
图13直流稳压电源仿真图-桥式整流电路
按照上图要求连好电路图，设定好相关参数，点击运行，测量变压器副边交流电压（AC+）的有效值及整流电压（ZL）有效值，填入下表。
变压器副边电压
AC+（V）
整流电压
ZL（V）
使用示波器观察变压器副边交流电压（AC+）与整流电压（ZL）的大小与相位的关系，画在下图中，并标出各自名称。
图10变压器副边交流电压（AC+）及整流电压（ZL）波形
b、全波整流
图11直流稳压电源仿真图-全波整流电路
按照上图要求连好电路图，设定好相关参数，点击运行，测量变压器副边交流电压（AC+）的有效值及整流电压（ZL）有效值，填入下表。
变压器副边电压
AC+（V）
整流电压
ZL（V）
使用示波器观察变压器副边交流电压（AC+）与整流电压（ZL）的大小与相位的关系，画在下图中，并标出各自名称。
使用示波器观察稳压电路输出直流电压（WENBO），画在下图中。
图21稳压电路输出直流电压（WENBO）波形
使用示波器观察稳压电路输出纹波电压（WENBO），画在下图中。
图21稳压电路输出纹波电压（WENBO）波形
(5)直流稳压电源原理图
(6)直流稳压电源仿真图
5.8直流稳压电源Multisim仿真
1.Multisim仿真软件简介
EDA（就是“Electronic Design Automation”的缩写）技术已经在电子设计领域得到广泛应用。发达国家目前已经基本上不存在电子产品的手工设计。一台电子产品的设计过程，从概念的确立，到包括电路原理、PCB版图、单片机程序、机内结构、FPGA的构建及仿真、外观界面、热稳定分析、电磁兼容分析在内的物理级设计，再到PCB钻孔图、自动贴片、焊膏漏印、元器件清单、总装配图等生产所需资料等等全部在计算机上完成。
基于Multisim10仿真软件的多输出直流稳压电源设计
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｄ ｉ ｒ ｅ ｃ ｔ ｃ ｕ ｒ ｒ ｅ ｎ ｔ ｓ ａｂ ｔ ｉ ｌ ｉ ｚ ｅ ｄ ｖ ｏ ｌ ａｇ ｔ ｅ ｓ ｕ ｐ ｐ ｌ ｙ ； ｍｕ ｌ ｔ ｉ — ｏ ｕ ｐｕ ｔ ｔ ； Ｍｕ ｌ ｔ ｉ ｓ ｉ ｍｌ ０ ｓ ｉ ｍｕ ｌ ａ ｔ ｉ ｏ ｎ ｓ ｏ ｔ ｆ ｗａ ｒｅ
ｔ ｏ ｓ ｉ ｍｕｌ ａ ｔ ｅ ｎｄ ａ ｎａ ａ ｌ ｙ ｚ ｅ ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｏ ｆ ｐｏ ｗｅ ｒ ｓ ｕ ｐ ｐ ｌ ｙ． Ｉ ｎ ａ ｌ ｌ ｕ ｓ ｉ ｏ ｎ ｔ ｏ ｐ ｒ ｏ ｂ ｌ ｅ ｍｓ ｉ ｎ ｓ ｉ ｍｕ ｌ ａ ｔ ｉ ｏ ｎ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ， ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｒ ａ ｉ ｓ ｅ ｄ ｓ ｅ ｔ ｔ ｌ ｉ ｎ ｇ ｐ ｌ ａ ｎ ｔ ｏ
Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ Ｍ ｕ ｌ ｔ ｉ － Ｏｕ ｔ ｐｕ ｔ Ｄ Ｃ Ｓ ｔ ａ ｂｉ ｌ ｉ ｚ ｅ ｄ Ｖｏ ｌ ｔ ａ ｇ ｅ Ｓｕ ｐｐｌ ｙ Ｂａ ｓ ｅ ｄ ｏ ｎ Ｍ ｕｌ ｔ ｉ ｓ ｉ ｍｌ Ｏ
Ｌ ］ Ｕ Ｌ ｅ ｉ ， Ｈ Ｕ Ｈａ ｌ — ｙ ａ ｎ ， Ｌ １ Ｗｅ ｉ － ｄ ａ ， Ｌ １ Ｊ ｕ ａ ｎ ， Ｑ Ｉ Ｎ Ｊ ｉ ａ
ｉ ｎ ｗｏ ｒ ｋ ， ｍｅ ｅ ｔ ｉ ｎ ｇ ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｎ ｇ ｒ ｅ ｑ ｕｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ｏ ｆ ｏ ｕ ｔ ｐ ｕ ｔ ｖ ｏ ｌ ａｇ ｔ ｅ ， ｏ ｕ ｔ ｐ ｕ ｔ ｃ ｕ ｒ ｒ ｅ ｎ ｔ ，ｓ ｔ ａ ｂ ｉ ｌ ｉ ｚ ｅ ｄ ｖ ｏ ｌ ａｇ ｔ ｅ ｃ ｏ ｅ ｉｃ ｆ ｉ ｅ ｎ ｔ ａ ｎ ｄ ｏ ｕ ｔ ｐ ｕ ｔ ｒ ｉ ｐ ｐ ｌ ｅ ｖ ｏ ｌ ｔ ａ ｇ ｅ ， ａ ｓ ｗｅ ｌ ｌ ａ ｓ ｍｕｌ ｔ ｉ — ＤＣ ｒ ｅ ｑ ｕｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ｏｒ ｆ ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ａｌ ｔ ｅ ｑ ｕ ｉ ｐ ｍｅ ｎ ｔ ．
Multisim10——电路仿真基本操作
用户仿真界面的设置2.1.1全局参数的设置选项（option）—》Global preferences弹出如下所示：路径（显示Multisim 10在电脑中所有的文件的路径，可按照习惯更改系统默认存储路径）保存：对文件的保存方式进行设置，用户可选择创建安全备份、设置自动保存时间间隔和仿真结果保存。
零件：●符号标准：ANSI美国标准DIN欧洲标准，我国的元器件符号与欧洲的相近。
●数字仿真设置：理想的可实现快速仿真，真实的更加贴近真实不过需要电源和接地端。
常规2.1.2图纸属性设置选项（option）—》sheet preferences 电路PCB（印刷电路板）可见2.2元器件基本操作2.2.1选取元器件（鼠标放在上面不动时有中文解释）2.2.2搜索元器件单击元器件》元器件选择对话框》搜索元器件》单击高级可提供更多的搜索条件2.2.3复制元器件选中要复制的元器件快捷键复制Ctrl+C 张贴Ctrl+V 或者2.2.4元器件的调整2.2.5元器件的删除delete2.3连接线的基本操作2.3.1线路的连接1)元器件与元器件的连接2)元器件与连接线的连接3)连接线交叉连接如下所示，如果没有节点说明两条线没有接到一起4)在已经连接好的连接线上添加元器件2.3.2连接线位置的调整单击导线，将鼠标放置在导线上，光标变成可调整的状态时即可拖动导线2.3.3连接线颜色的调整连接线的默认颜色可以在图纸设置进行修改或者只需改变某一段连接线的颜色，单击连接线在按鼠标右键即可2.3.4节点的操作放置》节点删除：选中节点，鼠标右键删除2.3.5删除导线选中，鼠标右键或者直接delete2.4文本和标题栏2.4.1修改元件标识1．元器件双击所要修改的某个元器件（如下所示），便可以对参数进行设置。
2．节点节点标号自动分配，要修改则双击要更改节点的导线2.4.2添加文本放置》文本2.4.3添加注释放置》注释双击注释图标2.4.4电路标题栏放置》标题栏title blockNI公司标志、标题、设计人、审核人、审批人、描述、文档编号、日期、图纸编号、版本、图纸尺寸2.5电路图打印2.6Multisim 10帮助。
基于Multisim的直流稳压电源的仿真分析
基于Multisim的直流稳压电源的仿真分析黄丽贤（兰州交通大学电子与信息工程学院，甘肃兰州730070）摘要：介绍了稳压电源中整流电路、滤波电路和稳压电路的构成，通过Ｍｕｌｔｉｓｉｍ软件对电路的电源参数选择、纹波系数和输出波形进行了仿真与分析．结果表明，利用该软件可以分析设计出满足不同要求的电源分配系统，降低设计复杂度，提高设计效率，缩短设计周期．关键词：电源系统；Ｍｕｌｔｉｓｉｍ仿真中图分类号：TP391.9文献标识码：ASimulat ion Analysis of DC Elect r ic Locomot ive Power Supply Based on Mult isimHUANG Li-xian(School of Electronic and Information Engineering Institute，Lanzhou Jiao Tong University，Gansu Lanzhou730070）Key words:Multisim；DC electric locomotive power supply；simulation analysis·计算技术与自动化·直流稳压电源在电子线路中的应用极为广泛，几乎所有的电子线路中的都用到直流稳压电源。
有些电子系统对直流稳压电源的性能要求还非常高。
稳压电源由整流电路、滤波电路和稳压电路构成。
1整流滤波电路以桥式整流滤波电路为例，电路如图1所示。
图1桥式整流滤波电路如图2所示的前半部分是开关J断开时得到的全波直流的电压波形，后半部分是开关J闭合时得到整流滤波后的电压波形，可见，加入滤波后的电压的平均值明显上升了，纹波系数减小了。
图2桥式整流滤波输出电压波形增大负载电阻，或增大滤波电容值，则会发现纹波系数会进一步减小。
可见，在通常的直流电源电压中，整流后均需增加电容滤波，电路简单但效果好。
2稳压电路稳压电路的作用是进一步降低直流电源电压的纹波系数系数，而且在负载变化和电网波动时也能保持直流电压的相对稳定。
仿真教案1串联直流稳压电源电路仿真
2、输入端信号发生器输出正弦交流电 ui，电压设为 Vp=10v
3、用示波器测试图中 ui, uA , uo 各点波形，用万用表测试 ui, uA , uo 各
点电压值
波形
直流或交流
电压大小
Ui
交流
28V
UA
断开 K 闭合 K 直流
15.4V
20V
UO
直流
15.7uV
2 概括串联直流稳压电源的作用
通过整流，滤波，稳定电压把交流电变成稳定直流电。
1
2
仿真教案 1：串联直流稳压电源电路仿真
学院 电子信息工程学院 课程名称 电子电3
姓名
陈澳
学号
1719033320
一、实验目的
1、掌握 MULTISIM10.1 仿真软件的使用。
2、了解串联直流稳压电源的组成
3、了解串联稳压电源电路的作用 二、工作任务及要求 1、用 MULTISIM10.1 仿真软件绘出下图
实验3.11 直流稳压电源的Multisim仿真实验
1. 整流滤波电路测试 2. 集成稳压器性能测试 （1）连接电路 （2）初测 （3）各项性能指标测试
1）输出电压uo和输出电流Io的测量 2）稳压系数Sr的测量 3）输出电阻Ro的测量 4）输出纹波电压的测量
实验3.11 直流稳压电源
一、实验目的
1. 认识理解直流稳压电源各组成模块及其功能。 2. 掌握应用集成稳压器构成直流稳压电源的设 计和调试方法。 3. 掌握电源电路的仿真设计与分析方法。
实验3.11 直流稳压电源
二、实验设备及材料
1. 装有Multisim 14的计算机。 2. 函数信号发生器。 3. 双通道示波器。 4. 数字万用表。 5. 模拟电路实验箱。 6. 电阻、电容若干。
实验3.11 直流稳压电源
三、实验原理
图3-132 直流稳压电源框图 图3-133 桥式整流滤波电路
1）稳压系数 S r
Sr
Uo Ui
Uo Ui
RL 常数
2）输出电阻 Ro
Ro
Байду номын сангаасUo Io
Ui 常数
3）纹波电压
实验3.11 直流稳压电源
三、实验原理
图3-135 由7812构成的串联型稳压电源
图3-134 三端固定式集成稳压器封装及引脚排列图 a) TO-92封装 b) TO-202封装 c) TO-220封装 d) TO-3封装
实验3.11 直流稳压电源
四、计算机仿真实验内容
图3-136 整流滤波电路
图3-137 7812构成串联型稳压电源仿真电路
图3-138 7812输入、输出端波形
实验3.11 直流稳压电源
四、计算机仿真实验内容
图3-139 7812输出接滑动变阻器的串联型稳压电源仿真电路
实训三Multisim10直流稳压电源电路仿真
实训三 Multisim10
直流稳压电源电路仿真设计
实训目的：
1、 理解认识直流稳压电源的构成
2、 理解分析直流稳压电源各组成模块的功能
实训内容：
1、直流稳压电源的基本组成
2、 直流稳压电源各组成模块的功能
3、 使用仿真软件绘制直流稳压电源电路，进行电路仿真测
试
下图是用示波器测量交流电源电压的例XSC1 U1 LM7812CT XMM1 C - 0.1 V |F □ □□
□□
图:
实训过程：
1、听老师讲解直流稳压电源组成以及个组成部分功能
2、学习直流稳压电源电路绘制方法
3、学习用虚拟仪器对自己设计的稳压电路进行测试，观察波形 是否满足设计需求
实训总结： □ □□□□
5 n .i| jii #林口。
仿真实验3 串联稳压电源
R
o
I
班级： 姓名： 学号：
仿真实验三
串联稳压电源
图 1 图2
1. 在Multisim 平台上画出图1和图2电路图，并将图1与图2相连（u1为50Hz 的220V 交流电压）。
2. 静态性能调试。
1)负载R L 开路。
2)调Rp ，观察输出电压Uo 的变化情况，填表1。
表1
2)调电位器Rp ，使Uo=6v,按照表2测量各点电压（10分）。
表2
3. 测试输出的纹波电压。
重新调节负载电位器Rp ，使输出电压Uo=6v 。
接上负载电阻，调整负载电阻，使I L = 30 mA
不变，用示波器观察输入与输出的交流分量的峰峰值。
计算其输出端纹波系数。
∆Uo = ；∆Ui = ；输出端纹波系数= 。
4.说明图1中电容C的作用? 如果增加C的容量，∆Ui是增加还是减少？
5.测量电源稳压特性：断开整流滤波电路与稳压电路的连接（即断开ab与AB的连接），把可调稳压电源接到AB上。
接上负载RL （调节RL为300欧姆），调节电源电位器，使U I=9v，调节Rp，使Uo= 5 v，调整电源电位器，按表3进行实验。
表3
6.输出电压的大小与电路中的哪些元器件有关系,写出具体的公式。
7.测量稳压电源内阻R o：改变负载R L，按表4进行实验。
表4。
