LED背光的结构及发光原理
LED背光源
LED背光源背光源（Backlight）简介一、背光源的起源及发展：背光源的发展可以追溯到二战时期。
当时用超小型钨丝灯作为飞机仪表的背光源。
这是背光源发展的初始阶段。
经过半个世纪的发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点。
随着液晶显示技术的不断发展，液晶显示器特别是彩色液晶显示器的应用领域也在不断拓宽。
受液晶显示器的市场拉动，背光源产业，呈现一派繁荣景象。
二、背光源的分类：LCD为非发光性的显示装置，须要藉助背光源才能达到显示的功能。
背光源性能的好坏除了会直接影响LCD显像质量外，背光源的成本占LCD模块的3-5%，所消耗的电力更占模块的75%，可说是LCD模块中相当重要的零组件。
高精细、大尺寸的LCD，必须有高性能的背光技术与之配合，因此当LCD产业努力开拓新应用领域的同时，背光技术的高性能化(如高亮度化、低成本化、低耗电化、轻薄化等)亦扮演着幕后功臣的角色LCD面板的光源。
主要由光源、导光板、光学用膜片、塑胶框等组成。
背光源具有亮度高，寿命长、发光均匀等特点。
目前主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式。
随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。
电致发光(EL)背光源体薄量轻，提供的光线均匀一致。
它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。
但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。
SupeSite/X-Space官方站EL背面照明对于像手表、数字台式钟和单色PDA等需要极度微弱的照明以便在光线朦胧或昏暗条件下使用的小型反射式LCD应用而言是较为适用的。

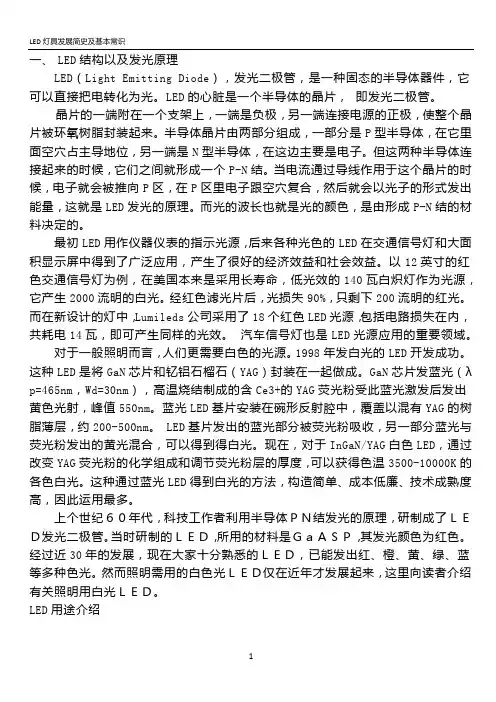

LED灯发光原理及发展简史
一、LED结构以及发光原理LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，即发光二极管。
晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。
半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
但这两种半导体连接起来的时候，它们之间就形成一个P-N结。
当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。
以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。
经红色滤光片后，光损失90%，只剩下200流明的红光。
而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。
汽车信号灯也是LED光源应用的重要领域。
对于一般照明而言，人们更需要白色的光源。
1998年发白光的LED开发成功。
这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。
GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光射，峰值550nm。
蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。
LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。
现在，对于InGaN/YAG白色LED，通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度，可以获得色温3500-10000K的各色白光。
led发光原理
led发光原理
摘要
LED（发光二极管）是一种新型发光元件，它可以把电能转化为光能，并向外发出紫外线、可见光和红外线。
本文将介绍LED发光原理，包括它的结构、LED发光原理以及如何制造出不同的LED发光结构。
1.LED的结构
LED是一种半导体器件，它由一个半导体材料构成，这种半导体材料是由一种半导体材料（如硅）和一种发光材料（如镓磷）混合而成的。
一个LED由两个接头（anode和cathode）和一个发光结构组成。
接头是LED的电源，在LED的发光结构中，半导体材料和发光材料被称为外层电极（LED晶体管）。
2.LED发光原理
LED发光原理是由半导体材料和发光材料构成的LED晶体管结构所决定的。
当电流通过LED 时，半导体材料和发光材料之间的电场将把电子从半导体材料转移到发光材料，从而产生发光。
此外，LED发光还受到半导体材料的温度和电流强度的影响。
3.制造不同的LED发光结构
为了制造出不同的LED发光结构，可以使用不同的半导体材料和发光材料，从而产生不同的LED发光颜色。
例如，如果使用硅和磷钆组合，则可以制造出红色LED；如果使用硅和钒组合，则可以制造出蓝色LED。
结论
本文介绍了LED发光原理，包括它的结构、LED发光原理以及如何制造出不同的LED发光结构。
LED发光原理是由半导体材料和发光材料构成的LED晶体管结构所决定的，为了制造出不同的LED发光结构，可以使用不同的半导体材料和发光材料，从而产生不同的LED发光颜色。
BL(LED机种)光学简介
2010 /12/13
INFOVISION OPTOELECTRONICS CONFIDENTIAL
1. 背光模组光学简介
背光模组是液晶面板的关键零组件之一。由于液晶本身不发光，背 光模组的功能是为液晶提供亮度充足、颜色正确、亮度分布均匀的光源 ，使液晶面板能正常显示图像； 因此对于背光模组来说光学包含以下几项：
INFOVISION OPTOELECTRONICS CONFIDENTIAL
B/L色度影响因素：
基本上，在对B/L色度进行研究时，为 达到满足规格且解析简单化的目的，一般 仅从光源着手，即通过选用固定色块的光 源使B/L色度 in spec，而忽略其他如LGP 和Film等材料对色度的影响. 如右图所示，为LED色度区块.
LED与导光板的距离对辉度的影响：
由右图可知：LED与导光板距 离越近，辉度越高，当LED与导光 板紧密贴合时，LED光线利用效率 最高，因此结构设计上须注意以下 两点 1.选用发光面为扁平状的LED 2.使LED尽可能接近LGP
INFOVISION OPTOELECTRONICS CONFIDENTIAL
色度测量方法：与辉度同时进行，BM-7或者 DMS机台进行.
INFOVISION OPTOELECTRONICS CONFIDENTIAL
下图为色块对应的色度：
INFOVISION OPTOELECTRONICS CONFIDENTIAL
色度测量方法：依照规格书和点位图测量，以N1012为例，规格书如下图所示：
1st LED规格书
INFOVISION OPTOELECTRONICS CONFIDENTIAL
2nd LED规格书 3
led背光源BLU模组技术总结
MNT BLU 构造及名称
1. Lamp
4. Reflector (反射纸)3. Bottom Cover(底盖)
2. Lamp Housing (灯管)
新谱神速! 强大!
新谱神速! 强大!
新谱神速! 强大!
B/L Lamp 位置分类及构造
Lamp
Lamp
Lamp
新谱神速! 强大!
新谱神速! 强大!
增光片的结构特征与原理
背光板的标签
条形码是标识产品的具体信息。记录着产品的具体型号、生产日期、生产班别、选别时间、生产时间等。
新谱神速! 强大!
底 盖: 变形/毛边/刮伤/污染/螺丝不良膜 片: 刮伤/污染/白点/黑点/异物
新谱神速! 强大!
3
背光板制造流程图
MCPET 背板型号： LM170E03\LM190WX1\LM200WD1\LM220WE1
背光源原理及制造流程
新谱神速! 强大!
1
背光源(BLU)介绍
背光源(BLU)与LCM的关系图
新谱神速! 强大!
背光源的介绍
新谱神速! 强大!
背光板的原理
灯管发光, 光线由灯管护罩反射, 进入导光板改变光线方向和分布, 射 入下扩散片, 将点光源扩散成面光源, 再经由增光膜的增光聚光, 然后是上扩散片, 进一步将光线扩散。其最终结果是将光线在B/L的表面均匀化分布,以供应给下一模组Panel。背光板的分类直下型:灯管置于导光扳下方,灯管通常是W型。缺点为厚度较厚且温度较高。侧边入光型:灯管置于导光扳侧边, 依导光扳型式和光学需求可选用直型灯管, 其优点是厚度较薄且无温度较高问题。目前公司使用的是此类。
新谱神速! 强大!
led灯的发光原理是什么
led灯的发光原理是什么LED灯的发光原理是什么。
LED，全称为发光二极管（Light Emitting Diode），是一种半导体器件，它能够将电能转化为光能，从而实现发光。
LED灯的发光原理主要涉及到半导体物理学和光电子学的知识，下面我们就来详细解析LED灯的发光原理。
首先，我们需要了解LED的基本结构。
LED的基本结构由P型半导体和N型半导体组成，两者之间形成PN结。
当外加电压作用于PN结时，P区与N区之间的电子会向N区迁移，而P区则会产生空穴。
当电子与空穴相遇时，电子会从高能级跃迁到低能级，这个跃迁的过程就会释放出能量，这些能量以光子的形式释放出来，从而产生光。
其次，LED灯的发光原理还与半导体材料的能带结构有关。
在半导体材料中，存在导带和价带，两者之间的能隙就是禁带宽度。
当外加电压作用于LED时，电子会从价带跃迁到导带，此时电子的能级会升高，当电子再次回到价带时，就会释放出能量，这些能量以光子的形式发出，从而实现发光。
另外，LED灯的发光原理还与半导体材料的能带结构有关。
在半导体材料中，存在导带和价带，两者之间的能隙就是禁带宽度。
当外加电压作用于LED时，电子会从价带跃迁到导带，此时电子的能级会升高，当电子再次回到价带时，就会释放出能量，这些能量以光子的形式发出，从而实现发光。
此外，LED灯的发光原理还与半导体材料的能带结构有关。
在半导体材料中，存在导带和价带，两者之间的能隙就是禁带宽度。
当外加电压作用于LED时，电子会从价带跃迁到导带，此时电子的能级会升高，当电子再次回到价带时，就会释放出能量，这些能量以光子的形式发出，从而实现发光。
综上所述，LED灯的发光原理主要涉及到PN结的电子迁移、能带结构和电子能级跃迁等过程。
通过这些过程，LED能够将电能转化为光能，实现发光。
LED灯具有高效节能、寿命长、响应速度快等优点，因此在照明、显示、指示等领域有着广泛的应用前景。
希望通过本文的介绍，读者对LED灯的发光原理有了更深入的了解。
led背光灯具发光原理
led背光灯具发光原理
LED背光灯具发光原理是基于LED（Light Emitting Diode，发光二极管）的发光特性。
LED是一种固态半导体材料，当正向电压施加在LED的两端时，电流开始流动。
当电流通过LED时，LED中的电子与空
穴结合产生能量，并以光子的形式释放出来，从而产生可见光。
LED发光的颜色由LED芯片的材料和结构决定。
LED背光灯具是将LED芯片安装在灯具的背面，利用LED的发光特性来照明。
在LED背光灯具中，LED芯片通过电路控制，正向电压断续施加在LED上，使LED发光。
LED背光灯具通常使用白光LED芯片，它们采用蓝色或紫外线LED芯片
激发黄色荧光粉来产生白光。
LED背光灯具具有高效节能、寿命长、可调光性好、颜色表
现力好等优点，因此被广泛应用于液晶电视、手机屏幕、显示屏、灯具等各种照明和显示设备中。
背光知识简介精品文档
结构图
← 镀铝层 ← PET ← 粘合剂
亮银龙卷材
BACK
亮银龙色泽较光亮，厚 度也较大（0.08),遮光性较 好；
常用型号为L263S、
L262S、HBKS-50等。
亮
亚
亚银龙色泽相对较暗 淡，厚度薄（0.05），具
银 龙
银 龙
有一定的透光性。
常用的型号为 BTKSMI25UL。
2、黑白单面胶（白面背胶）
根据需要，有时候也采用 黑白单面胶作为遮光膜。
白面背胶，贴附在导光板 上； 黑面作为遮光面，露在外 表面。
常用型号如：550PBS系列
扩散片（Diffuser）
1、底背光用扩散片 2、侧背光用扩散片 3、彩屏背光用扩散片
BACK
底背光用扩散片
结构如图所示：
保护膜
扩散层
PET 背胶层 离型纸
背光LED光源参数
其他电路辅料
F
1、PCB/FPC
P C
2、二极体
二
3、电阻
极 体
4、锡膏、锡线
5、银胶
6、铝线（金线）
P C B
电阻
铝线
锡膏
锡线
BACK
反射片（Reflector）
1、普通侧背光反射片 2、彩屏背光反射片
BACK
1、普通侧背光反射片
普通侧背光使用白色反射片,常用型号如E20系列、E60L （常用于大尺寸产品）、RW188等；厚度从0.05~0.2mm， 可以根据需要选择。
小尺寸背光扩散片厚度在 0.03~0.2mm之间。
彩屏背光用扩散片
下扩散片常用材质为 50LSE，t=0.065mm，雾 度相对较大（84%），透 光率较低；
led背光原理
led背光原理
LED背光原理是一种将发光二极管(LED)作为背光源来照亮液
晶显示屏的技术。
液晶显示屏在没有背光的情况下是无法显示图像的，背光的作用是通过光源的发光来使液晶显示器能够显示出图像。
LED背光原理主要包括以下几个方面：
1. LED发光原理：LED是一种半导体器件，通过电子从高能
级跃迁到低能级时释放能量，产生光。
这种发光原理使得
LED具有高亮度、低功率消耗和长寿命的特点，因此成为了
背光源的理想选择。
2. 光导板：光导板是将LED发出的光均匀地分布到整个液晶
显示器的背面。
光导板通常由透明材料制成，如有机玻璃或聚碳酸酯。
LED发光时，光线会被导板内部的界面反射，从而
实现光的均匀分布。
3. 反射器：反射器位于光导板的一侧或两侧，其作用是将漏出的光反射回光导板。
这个过程可以提高光能的利用率，使得背光更加均匀。
4. 增透膜：增透膜位于光导板与液晶屏之间，它可以使光线不受反射的干扰，尽可能地透过液晶屏，提高显示效果。
通过以上的原理，LED背光技术在液晶显示器中广泛应用。
与传统的冷阴极管(CCF)背光相比，LED背光具有更高的亮度、
更低的功耗和更长的使用寿命。
随着LED技术的不断进步，LED背光在液晶显示领域的应用前景将更加广阔。
探析直下式LED背光源工作原理及技术应用
探析直下式LED背光源工作原理及技术应用摘要：随着国际IT行业迅速发展，使得相关LCD行业不断推陈出新，LCD产品尺寸朝多元化和轻便化方高发展，背光源作为LCD产品的核心组件之一势必配合此发展趋势，致力于产品的多元化和轻便化。
本文主要从背光源工作原理、技术应用2方面介绍了直下式LED背光源，旨在与同行探讨学习，共同进步。
关键词：LED；背光源；原理；设计引言背光源（BackLight）是位于液晶显示器（LCD）背后的一种光源，它的发光效果将直接影响到液晶显示模块（LCM）视觉效果。
液晶显示器本身并不发光，它显示图形或是它对光线调制的结果。
背光源主要由光源、导光板、光学用模片、结构件组成。
其中，光源主要有EL、CCFL及LED三种背光源类型；导光板：分为印刷、化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影（Stamper）、内部扩散；光学用模片：增光膜/片、扩散膜/片、反射片、黑/白胶；结构件：结构件中有：背板（铁背板、铝背板、塑胶背板）、胶框、灯管架、铝型材、铝基条，其中背板和胶框为必用件，其它的结构件并非完全使用。
背光源模组中最核心技术为导光板的光学技术，主要有射出成型形和印刷形二种导光板方式，其余如射出成型加印刷，激光打点，腐蚀等等占据极少比例，不适宜批量生产原则。
印刷形由于它的成本低在过去比较长的时间里成了主流技术。
为此，合格品不高一向是它的主要缺点，而LCD产品要求更精细的导光板结构，射出成型形导光板一定会成为背光源发展的主流，可相对应的模具技术难题唯有日本少数大厂可以克服。
一、直下式LED背光源模组工作原理（1）LED光源LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，由镓（Ga）与砷（As）、磷（P）的化合物制成。
它可以在电路及仪器中作为指示灯，或者组成文字或数字显示，也可以直接把电转化为光，LED 结构如下图1 所示：图 1 LED结构示意图LED 发光机理如下图2 所示，与普通二极管一样，具有单向导电性。
背光源原理及简介
背光源（Backlight）原理及简介背光背光源（Backlight）原理及简介背光源对于大多数人来说是一个陌生的概念，所谓背光源（BackLight）应该是位于液晶显示器（LCD）背后的一种光源，它的发光效果将直接影响到液晶显示模块（LCM）视觉效果。
液晶显示器本身并不发光，它显示图形或字符是它对光线调制的结果,背光源的发展可以追朔到二战时期。
当时用超小型钨丝灯作为飞机仪表的背光源。
这是背光源发展的初始阶段。
经过半个世纪的发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点。
随着液晶显示技术的不断发展，液晶显示器特别是彩色液晶显示器的应用领域也在不断拓宽。
受液晶显示器的市场拉动，背光源产业，呈现一派繁荣景象。
LCD为非发光性的显示装置，须要藉助背光源才能达到显示的功能。
背光源性能的好坏除了会直接影响LCD显像质量外，背光源的成本占LCD模块的3-5%，所消耗的电力更占模块的75%，可说是LCD模块中相当重要的零组件。
高精细、大尺寸的LCD，必须有高性能的背光技术与之配合，因此当LCD产业努力开拓新应用领域的同时，背光技术的高性能化(如高亮度化、低成本化、低耗电化、轻薄化等)亦扮演着幕后功臣的角色背光源是提供LCD面板的光源。
主要由光源、导光板、光学用膜片、塑胶框等组成。
背光源具有亮度高，寿命长、发光均匀等特点。
目前主要有EL、CCFL 及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。
随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。
电致发光(EL)背光源体薄量轻，提供的光线均匀一致。
它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。
但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。
背光
1、概述背光模组(Back light module)为液晶显示器面板(LCD panel)的关键组件之一，由于液晶本身不发光，背光模组的功能就在于供应充足的亮度与分布均匀的光源，使液晶显示器面板能正常显示影像。
随着LCD面板已经广泛应用于生活各个领域的电子产品，因此带动背光模组及其相关零组件的需求持续增长。
做为一个LCM厂商，生产高质量、低成本的背光模组，已成为日益迫切的需求2、类别一般而言，背光模组可分为前光式(Front light)与背光式(Back light)两种，而背光式可依其规模的要求，以灯管的位置做分类，发展出下列三大结构。
2.1、侧光式结构(Edge lighting)发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18寸以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人数位助理(PDA)、笔记本电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。
2.2、直下型结构(Bottom lighting)超大尺寸的背光模组，侧光式结构已经无法在重量、耗电量及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出来。
光源由自发性光源(如冷阴极萤光管、发光二极管等)射出经反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多个光源，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简单等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV，其高耗电(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。
图1侧光式结构与直下式结构背光模组目前，我司主要进行中小尺寸LCM的设计，采用侧光式结构，为客户提供解决方案。
3、组成结构主要组成为发光源（Light source）、导光板(light guide plate)、反射片(Reflector)、扩散片（Diffuser）、增光片（BEF、棱镜片）、黑白胶（Curtain Tape）等。
背光片的发光原理
背光片的发光原理
背光片的发光原理是利用光的传播和能量转换的物理原理。
一般而言，背光片利用冷阴极荧光灯管或LED等光源，通过电
流或电压的作用，使光源内的物质发生激发带电粒子（如电子）的过程，进而产生可见光线。
在背光片的设计中，常常会添加反射板、光导板等结构，以增强背光效果。
以下是背光片两种常见的发光原理：
1. 冷阴极荧光灯：冷阴极荧光灯利用电场使电子加速后撞击荧光粉，荧光粉会发出可见光，从而产生发光效果。
2. LED（Light Emitting Diode，发光二极管）：LED是一种半
导体材料，在外加电压的作用下，电子和空穴在半导体材料的结合区域复合放出光子，从而产生发光效果。
不同类型的背光片使用不同的发光原理，但基本原理都是通过能量转换来产生可见光。
这些发光原理常被应用于液晶显示器、数字钟、手表等各类电子产品中，以提供背光照明效果。
背光模组及背光原理简介
24
LOGO
背光光源-CCFL
CCFL的构造
〉105%
50%亮度下 3000~5000h 不含重金属 60～200V
10万h 不含重金属 3.8～4.5V
-30℃～+50℃ +<70%RH
-20℃～70℃
低
高(前者的3~5倍)
无散热问题
低
---EL是低亮度照明光源， 发光颜色仅绿色、蓝绿 色、橙色。
34
差(需加散热设备) 一般(CCFL的1/2,约 30~35lm/w)
背光的種類（以光源位置分類）
側光型背光構造圖
燈管反射罩
燈管
反射片
光學膜片 導光板
直下型背光構造圖
擴散板
燈管
反射片
背光的種類（以光源位置分類）
又分为化学蝕刻(Etching)、精密机械刻画法（V-CUT）光微影法（Stamper）、内部扩散法
N1 sinI0=N2sin90°
BEF（Brightness Enhancement Film）
光耗损：根据研究，从传统背光光 源所发射出来的光，经过反射膜、 扩散膜等等的光学薄膜之后，只会 有约60％的光通过背光模块进入到 偏光膜，最后经过LC、Surface出 来只剩下4％的光。所以背光设计和材料的选择很重要
背光模組結構
1. 背光模组在LCD显示屏中的位置和结构
上扩散片 上棱镜片 下棱镜片 下扩散片
LED背光的结构及发光原理
赛维公司培训资料（保密）LED 背光的结构及发光原理•所谓LED 电视，就是使用LED 作为背光源的液晶电视，和传统液晶电视在技术原理上差别不大，只是采用的背光不同，传统液晶电视是CCFL 光源，LED 电视则采用LED 光源。
•50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。
LED 是英文light emitting diode(发光二极管)的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED 的抗震性能好。
•发光二极管的核心部分是由p 型半导体和n 型半导体组成的晶片，在p 型半导体和n 型半导体之间有一个过渡层，称为p-n 结。
在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
PN 结加反向电压，少数载流子难以注入，故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED 。
当它处于正向工作状态时(即两端加上正向电压)，电流从LED 阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。
赛维公司培训资料（保密）LED 光源的特点•LED 是点光源,CCFL 是线光源.•电压：LED 使用低压电源，供电电压在6-50V 之间，根据产品不同而异，所以它是一个比使用高压电源更安全的电源，特别适用于公共场所。
•效能：消耗能量较同光效的白炽灯减少80% ,与CCFL 相当．•适用性：体积很小，每个单元LED 小片是3-5mm 的正方形，所以可以制备成各种形状的器件，并且适合于易变的环境。
•寿命：10万小时，光衰为初始的50%。
•响应时间：其白炽灯的响应时间为毫秒级，LED 灯的响应时间为纳秒级。
•对环境无污染：无有害金属汞。
•颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿蓝橙多色发光。
背光片的发光原理
背光片的发光原理
背光片的发光原理主要是利用LED（发光二极管）作为光源，通过正向电流激发LED芯片内的半导体材料，使其产生电子和空穴。
这些电子和空穴在
半导体材料中发生复合过程，释放出能量。
这个能量会转化为光能，从而实现背光照明。
具体来说，背光片的工作原理可以分为以下几个步骤：
1. 电流激发：通过正向电流激发LED芯片内的半导体材料，使得电子和空
穴在半导体中产生。
2. 电子和空穴的复合：在半导体材料中，电子和空穴发生复合过程，释放出能量。
3. 能量转化为光能：释放出的能量转化为光能，LED发出光线。
4. 光的传导与扩散：光线通过特定的材料传导和扩散，使得背光片整体发光，形成面光源。
背光片主要由灯条（LED+FPC）、导光板、反射片、扩散膜、增光膜（棱
镜片）等组成。
其中，LED是背光模组的线性光源，光线通过导光板产生散射，形成面光源。
反射片将漏出的光反射回导光板，提高光的利用率。
扩散膜将导光板发出的光线进行扩散，使得背光看起来更加均匀。
增光膜则可以增强背光的光强，提高显示效果。
以上信息仅供参考，如有需要，建议查阅相关文献或咨询光学专家。
简述LED的显示原理
简述LED的显示原理
LED的显示原理可以概括为以下几点:
一、LED的结构
LED芯片由p型和n型半导体材料接合而成,两端连接正负电极。
二、发光原理
1. LED芯片通电时,电子从n型区流入p型区。
2. 电子与空穴复合,能量转换为光子发射出可见光。
3. 通过掺杂控制不同材料发出不同颜色光。
三、单色LED
1. 根据半导体材料的带隙控制发光颜色。
2. 常见的有红、绿、蓝单色LED。
3. 通过调控电流调节发光强度。
四、全彩LED
1. 在一个封装内集成红绿蓝三色LED芯片。
2. 通过控制三色的电流比例,混合获得全色光。
3. 可显示数百万种颜色,实现全彩显示。
五、LED显示原理
1. LED阵列组成像素矩阵,每个LED可独立控制。
2. 行列式扫描依次点亮LED,形成图像。
3. 借助光学结构获得清晰的显示效果。
4. 分别控制每个像素的亮度和颜色,即成为视频图像。
LED是固体的冷光源,通过控制半导体的能带结构实现不同发光颜色,组成显示屏实现视频图像显示。
LED结构及原理讲述
48
2021/10/10
49
2021/10/10
50
2021/10/10
51
2021/10/10
52
2021/10/10
53
2021/10/10
54
2021/10/10
55
2021/10/10
56
2021/10/10
57
左：p-type large bandgap 材料 右：n-type large bandgap 材料
n-electrode要吃掉一部分累晶层区域，直到n型区域，将n型金属接触做在上面。
2021/10/10
14
2021/10/10
15
此结构遇到一个问题：电流散不开，怎么办？ 电流都集中在p-contact下面，发出的光都在p-contact下面，是否可以加窗口 层？
2021/10/10
16
无法加很厚的窗口层。原因：蓝宝石基板和GaN晶格不匹配，在1000 度长完晶后，降温过程中，外延层开始弯曲，因此，上面的累晶层不能长太 厚，事实上，其总厚度大约在5um以下，蓝宝石的厚度在大约300-400um之 间；如果累晶层厚度超过10或20um，冷却后，弯到一定程度，累晶层就会 裂开，因此，无法长很厚的GaN 窗口层，要解决此问题，必须想其他办法。
2021/10/10
30
垂直芯片的制成
2021/10/10
31
垂直芯片剖析
2021/10/10
32
垂直LED制造的方法
制造垂直结构LED芯片有两种基本方法： 一、剥离生长衬底； 二、不剥离生长衬底 。
其中生长在砷化镓生长衬底上的垂直结构GaP基LED芯片有两种 结构：
一、不剥离导电砷化镓生长衬底：在导电砷化镓生长衬底上层 迭导电DBR反射层，生长 GaP 基LED外延层在导电DBR反 射层上。
led发光原理
led发光原理LED发光原理。
LED（Light Emitting Diode）即发光二极管，是一种半导体器件，具有发光效果。
它的发光原理是基于半导体材料的特性和电子能级结构的变化。
在LED中，电子和空穴结合时会释放能量，产生光子，从而实现发光效果。
首先，我们来看一下LED的结构。
LED由P型半导体和N型半导体通过PN 结构组成。
当外加电压作用于PN结时，电子从N区向P区迁移，空穴从P区向N 区迁移。
在PN结的结合区域，电子和空穴会发生复合，释放出能量。
这些能量以光子的形式释放出来，从而产生光线。
其次，LED的发光原理与半导体材料的能级结构有关。
半导体材料的能级结构决定了电子和空穴的结合方式。
在LED中，当电子和空穴结合时，能级结构的变化导致了能量的释放。
这种能级结构的变化是LED能够发光的关键。
另外，LED的发光原理还与材料的能隙有关。
能隙是指固体中价带和导带之间的能量差，也是电子跃迁的能量差。
在LED中，当电子从导带跃迁到价带时，会释放出能量，产生光子。
因此，材料的能隙大小直接影响了LED的发光效果。
除此之外，LED的发光原理还与外加电压的大小有关。
当外加电压增大时，电子和空穴的结合速度加快，能量释放的速度也加快，从而产生更亮的光线。
因此，外加电压的大小可以调节LED的发光亮度。
总的来说，LED的发光原理是基于半导体材料的能级结构和电子能级的变化。
通过PN结的结合和电子、空穴的复合，能量以光子的形式释放出来，实现了发光效果。
同时，材料的能隙、外加电压的大小也影响了LED的发光效果。
因此，对LED发光原理的深入理解有助于我们更好地应用和开发LED技术，推动LED产业的发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
赛维公司培训资料（保密）LED 背光的结构及发光原理•所谓LED 电视，就是使用LED 作为背光源的液晶电视，和传统液晶电视在技术原理上差别不大，只是采用的背光不同，传统液晶电视是CCFL 光源，LED 电视则采用LED 光源。
•50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。
LED 是英文light emitting diode(发光二极管)的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED 的抗震性能好。
•发光二极管的核心部分是由p 型半导体和n 型半导体组成的晶片，在p 型半导体和n 型半导体之间有一个过渡层，称为p-n 结。
在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
PN 结加反向电压，少数载流子难以注入，故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED 。
当它处于正向工作状态时(即两端加上正向电压)，电流从LED 阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。
赛维公司培训资料（保密）LED 光源的特点•LED 是点光源,CCFL 是线光源.•电压：LED 使用低压电源，供电电压在6-50V 之间，根据产品不同而异，所以它是一个比使用高压电源更安全的电源，特别适用于公共场所。
•效能：消耗能量较同光效的白炽灯减少80% ,与CCFL 相当．•适用性：体积很小，每个单元LED 小片是3-5mm 的正方形，所以可以制备成各种形状的器件，并且适合于易变的环境。
•寿命：10万小时，光衰为初始的50%。
•响应时间：其白炽灯的响应时间为毫秒级，LED 灯的响应时间为纳秒级。
•对环境无污染：无有害金属汞。
•颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿蓝橙多色发光。
如小电流时为红色的LED ，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。
•价格：LED 的价格比较昂贵赛维公司培训资料（保密）LED 光源PK CCFL 光源•寿命,都超过10年,远大于整机寿命.•节能,发光效率相近,都是高效节能的绿色光源.但由于CCFL 是散射光源,而LED 有较高的指向性,因此LED 的利用效率更高,用于LCD 背光时,可以采用端面照明,更加节能.•LED 有更好的色域,色彩表现力优于CCFL.•抗震性,LED 优于CCFL.但CCFL 没有灯丝,抗震性也足够优秀.•调光特性. LED 灯的响应时间为纳秒级,通过PWM 方式可以方便地调光,不影响光色和寿命,亮度调整范围明显优于CCFL.•CCFL 需要较大的光学辅助件,LED 亮度均匀,端面发光,光学辅助件简单,体积小,在直下式背光系统中.可以明显降低厚度.目前直下式(海信/Sharp 采用)约5.5CM,侧入式约3CM•LED 驱动使用低压电源,十分安全.价格便宜,故障低,优于CCFL.•环保,没有汞,也没有射线发出,没有CCFL 的屏闪的现象.•LED 的抗震性能相当出色.•LED 目前发展迅速,性价比飞速提高,有望取代CCFL赛维公司培训资料（保密）直下式PK 侧入式•据国家广播电视产品质量监督检验中心专家介绍，目前LED 光源技术在液晶电视领域的应用主要有三种方式：直下式三原色RGB-LED 光源、直下式白色LED 光源和侧入式白色LED 光源。
“直下式RGB-LED 光源技术在综合显示优势中绝对第一，但是价格成本也是最高的，目前还不具有市场普及的可能。
目前市场上销售的LED 电视普遍是采用直下式白色LED 光源和侧入式白色LED 光源的产品。
三星、SONY 采用的是侧入式白光LED 技术，而夏普、海信则采用了直下式白光LED 技术。
”•直下式：强调画质表现优异•采用直下式LED 技术的企业认为，直下式LED 技术在画面调控上的优势要出色于侧入式LED 技术，而且侧入式LED 电视价格虚高。
“两种方式相比，‘直下式’对画质的表现更加完美。
”以55英寸的LED 电视为例，直下式产品将3000多个LED 灯均匀地分布在了面板的背后，使得背光可以均匀传达到整个屏幕上，画面细节更加细腻逼真。
而侧入式则是在面板的边框处安装了400多个LED 灯，使光源从侧面照出。
这虽然可以最大限度地降低厚度，但是由于减少了近7倍的LED 灯数量，因此容易使画面亮度以“X”的形态减少(即四周比中央位置要亮)。
•此外，采用了直下式的LED 电视还把LED 背光划分为若干单元格，在显示黑色的时候，直接关掉其对应LED 区域的光，就能够表现出非常完美的黑色。
因此，采用直下式LED 技术的企业认为直下式LED 背光可以更准确地呈现图像，并展现出优秀的色彩和明暗对比效果。
赛维公司培训资料（保密）直下式PK 侧入式•侧入式：强调超薄节能领先•“相比直下式背光源技术而言，侧入式背光源技术对企业整体系统设计和集成能力要求更高。
另外，从制造成本来看，采用侧入式白光LED 技术要考虑整机(主机电源、电路、屏幕电源和散热等)轻薄化的需要，往往造成多方面的成本增加，因此其整机成本高于直下式白光LED 产品。
”三星电视技术人员对于价格虚高作出这样的解释。
•更加纤薄的体积成为侧入式LED 电视最大的亮点。
据记者了解，目前市面上侧入式LED 电视最薄的产品厚度仅为2.99cm ，而直下式LED 最薄的产品厚度为5.5cm 。
•“轻薄”到底重要不重要？有家电行业专家表示，消费者更在乎电子产品的“轻薄”特性，因为这是显而易见的产品品质提升，是一个品牌和企业研发能力和制造技术的最终直观体现，产品外观的每一寸减小都意味着技术的提升。
此外，侧入式LED 电视相对而言更加节能。
以52英寸LED 电视为例，侧入式LED 的开机功耗仅为186.5W ，而直下式LED 的开机功耗高达304W 。
•对于液晶电视来说，其独特的利用液晶分子的排列变化对外部光线进行控制的成像原理，决定了液晶面板是影响显示效果优劣的关键。
因此，在选购电视时，关键指标还是看这台产品是否是选用高品质的面板，LED 不起绝对作用！赛维公司培训资料（保密）LED 驱动注意的问题•LED 是单向导电器件,要用直流电流或单向脉冲电流.•LED 内部有PN 结,具有势垒电势,通常大功率白光LED 的压降为3-4V •LED 的PN 结具有负温度特性,必须采用限流措施.•为保证LED 发光恒定,光色正常,一般应保证恒流供电,不能用电压源供电.•二极管不能直接并联使用.赛维公司培训资料（保密）•海信LED 液晶电视机卖点•”• 1.绚丽关键还是在画质对比度更高为符合LED 光源技术的点光源发光，海信采用独创的背光分区智控技术，使电视画面对比度得到显著提高，达到40000：1以上，使得亮场、暗场层次分明，画面层次感更加突出；色域范围更广色彩表现力有效增强，色域范围大大扩展，呈现出栩栩如生、绚丽缤纷的高品质画面效果；背光分区智控能够根据画面内容的特点来控制背光源，彻底解决了普通液晶电视无法克服的漏光等瓶颈问题。
2.节能寿命更长久采用背光分区智控方式将液晶屏幕虚拟划分为192个区域，对每个区域所输入的信号场景亮暗进行主动调节，使电视画面对比度得到显著提高，达到40000：1的同时，为使产品更加节能、延长背光源使用寿命，当电视画面大面积全黑的情况下，背光分区智控技术会自动关闭无需使用的部分背光源，只有显示内容的区域背光源才处于打开状态。
在显著提高画面对比度的同时使液晶电视功耗锐降30%，大大增强其使用寿命，最高可达10万小时，即使每天使用10个小时，也可使用20年以上。
3.环保更绿色更有益海信LED 液晶电视典雅晶透的外观工艺，一次成型，采用的模具符合RoHs 环保标准的免喷涂材质制成，可回收；同时，LED 光源辐射极低，不含铅和汞等有害物质，是名副其实的绿色环保产品，为您带去不言而喻的长久益处。
4.纤薄“画质”与“薄”的完美结合为了实现背光分区智控，使电视画质更完美，海信LED 液晶电视特别采用直下式设计的背光模组，这样对于产品厚度就有科学的限制：如果单纯的为了减少产品厚度，使光源（不论是CCFL 或LED ）太接近上方光学膜，则易产生Mura （光不均匀）情形，所以背光源与光学膜间需维持一定距离；采用直下式背光源，都需要更长的混光空间。
如果单纯的追求产品的厚度，给电视带来是颜色不真实、亮度、对比度都比较低的现象，这样LED 就失去了本身特性的优势。
赛维公司培训资料（保密）海信LED 背视图赛维公司培训资料（保密）海信LED 模组结构赛维公司培训资料（保密）LED 背光分区•电视机内部有两块驱动板，每块驱动板有六路输出。
每路输出可以控制8个LED 灯带。
一共可以对2×6×8＝96个灯带进行分别控制。
•采用背光分区智控方式将液晶屏幕虚拟划分为192个区域，对每个区域所输入的信号场景亮暗进行主动调节，使电视画面对比度得到显著提高，达到40000：1？？赛维公司培训资料（保密）LED 驱动控制板连接端子•JP0，连接动态控制板。
3、CPU 电源，4、CPU 时钟，5、CPU 数据输入。
6－11、六个芯片控制。
•JP1－JP6，连接六组LED 灯带。
5，6为输入LED 正端，1－4，7－10分别为8路LED的输出，负端。
•JP7，24V 电源输入。
赛维公司培训资料（保密）海信LED 驱动电路赛维公司培训资料（保密）由QE2等元件组成的升压（Boost ）型DC/DC 变换器•QE2导通时，D5反偏截止，L5储能。
•QE2截止时，储能电感L5电流减小，感应储左正右负的电压，D5正偏。
该电压与输入电源＋24V 串联，一起给负载及滤波电容提供能量。
•电源可以实现升压；输出电压Uo ＝Ui ÷（1－q ）,Ui 为输入电压，•实测47寸为27V •q 为占空比q ＝Ton ÷(Ton+Toff)•RCS5为电流取样，RovE1和RovE2构成分压电路，防止当LED 灯带开路时，造成输出电压过高时，使QE2截止，保护。
•31、SWOUT ，开关输出。
•29、CS ，输出电流检定赛维公司培训资料（保密）由QE1构成的加载开关•我们假设没有QE1，以短路线代替，在LED 不需要亮的时候，由于LED 存在一定的电阻，24V 将经过L5、D5给LED供电，造成能量损失，甚至造成LED 微亮。
这显然是我们不想看见的。
•当LOADSW 低电平时，RLDE1产生左负右正的电压，给QE1提供GS 偏置，QE1导通，QE2组成的BOOST 电路正常工作。
