如何测试音频芯片

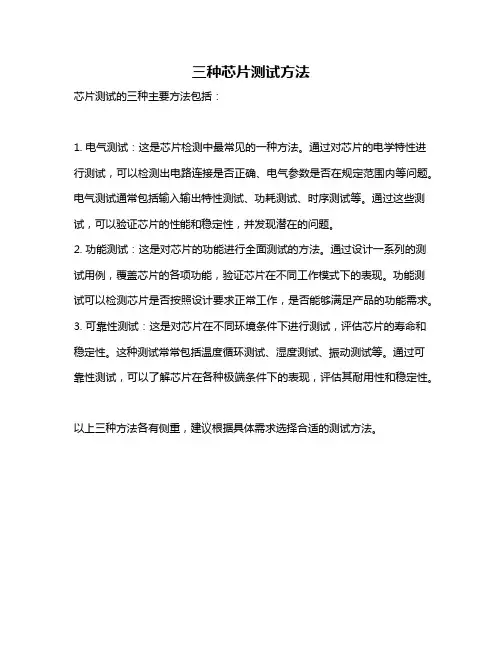

三种芯片测试方法
三种芯片测试方法
芯片测试的三种主要方法包括：
1. 电气测试：这是芯片检测中最常见的一种方法。
通过对芯片的电学特性进行测试，可以检测出电路连接是否正确、电气参数是否在规定范围内等问题。
电气测试通常包括输入输出特性测试、功耗测试、时序测试等。
通过这些测试，可以验证芯片的性能和稳定性，并发现潜在的问题。
2. 功能测试：这是对芯片的功能进行全面测试的方法。
通过设计一系列的测试用例，覆盖芯片的各项功能，验证芯片在不同工作模式下的表现。
功能测试可以检测芯片是否按照设计要求正常工作，是否能够满足产品的功能需求。
3. 可靠性测试：这是对芯片在不同环境条件下进行测试，评估芯片的寿命和稳定性。
这种测试常常包括温度循环测试、湿度测试、振动测试等。
通过可靠性测试，可以了解芯片在各种极端条件下的表现，评估其耐用性和稳定性。
以上三种方法各有侧重，建议根据具体需求选择合适的测试方法。

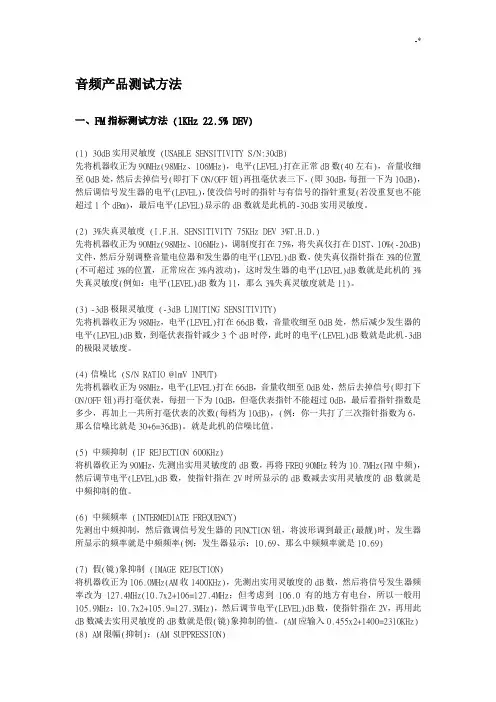

音频设备产品检验测试方法
音频产品测试方法一、FM指标测试方法 (1KHz 22.5% DEV)(1) 30dB实用灵敏度 (USABLE SENSITIVITY S/N:30dB)先将机器收正为90MHz(98MHz、106MHz)，电平(LEVEL)打在正常dB数(40左右)，音量收细至0dB处，然后去掉信号(即打下ON/OFF钮)再扭毫伏表三下，(即30dB，每扭一下为10dB)，然后调信号发生器的电平(LEVEL)，使没信号时的指针与有信号的指针重复(若没重复也不能超过1个dBm)，最后电平(LEVEL)显示的dB数就是此机的-30dB实用灵敏度。
(2) 3%失真灵敏度 (I.F.H. SENSITIVITY 75KHz DEV 3%T.H.D.)先将机器收正为90MHz(98MHz、106MHz)，调制度打在75%，将失真仪打在DIST、10%(-20dB)文件，然后分别调整音量电位器和发生器的电平(LEVEL)dB数，使失真仪指针指在3%的位置(不可超过3%的位置，正常应在3%内波动)，这时发生器的电平(LEVEL)dB数就是此机的3%失真灵敏度(例如：电平(LEVEL)dB数为11，那么3%失真灵敏度就是11)。
(3)-3dB极限灵敏度 (-3dB LIMITING SENSITIVITY)先将机器收正为98MHz，电平(LEVEL)打在66dB数，音量收细至0dB处，然后减少发生器的电平(LEVEL)dB数，到毫伏表指针减少3个dB时停，此时的电平(LEVEL)dB数就是此机-3dB 的极限灵敏度。
(4)信噪比 (S/N RATIO @1mV INPUT)先将机器收正为98MHz，电平(LEVEL)打在66dB，音量收细至0dB处，然后去掉信号(即打下ON/OFF钮)再打毫伏表，每扭一下为10dB，但毫伏表指针不能超过0dB，最后看指针指数是多少，再加上一共所打毫伏表的次数(每档为10dB)，(例：你一共打了三次指针指数为6，那么信噪比就是30+6=36dB)。
音频的测量方法
音频的测量方法１、示波法测量频率（1）测周期确定频率可用测周期的方法，先测得信号的周期，再由信号的频率与周期是倒数关系，求倒数得到信号的频率。
这种测量方法虽然精度不太高，但很方便，常用作频率的粗略测量。
（2）Lissajous图形法1）被测频率fy 的电压加到Y轴通道上，而把标准频率fx的电压加到X轴通道上，荧光屏上显示的图形称为Lissajous图形。
2）Lissajous图形的形状与输入的两个正弦信号的频率和相位差有关，因此可以通过对图形的分析来确定信号的频率及相位差(Lissajous图形法测相位差)。
Lissajous图形，如图1所示：图1 Lissajous图形确定m、n的数值：Lissajous图形应与X轴有2m个交点，与Y轴有2n个交点，所以只要从显示的Lissajous图形上数出这些交点，就可确定m、n的数值。
在Lissajous图形上分别作两条不通过图形本身的交点，也不与图形相切的水平线和垂直线，数出图形与水平线的交点即为2m，与垂直线的交点为2n。
Lissajous图形法一般适用于被测频率和标准频率十分稳定的低频信号(音频到几兆赫范围)，而且一般要求两频率比最大不超过10倍，否则图形过于复杂而难以测准。
如果fy与fx不成比例关系，则荧光屏上显示的图形是不稳定的或旋转变化的，这时还应该继续调节标准频率信号源，直到图形稳定。
只有当fy ：fx＝m：n(m，n为整数)时，荧光屏上才能显示稳定的图形。
由于标准信号源的频率是已知的，只要能确定比值m：n，就可算出被测信号频率。
不同频率比和不同相位差的Lissajous图形，如图2所示：图2 不同频率比和不同相位差的Lissajous图形２、计数法测量频率（1）原理计数法测量频率，如图3所示：图3 计数法测量频率（2）量化误差(±1误差)1）产生原因在计数时，如果主门的开启信号与被测信号之间没有同步锁定关系，同一被测信号在相同的主门开启时间内两次测量所记录的脉冲数N可能不一样。
OEP30W音频放大芯片的输出特性和温度特性测试方案
OEP30W音频放大芯片的输出特性和温度特性测试方案在博文"OEP30WD类音频功率放大器简单测试”中给出了OPE30W的基本连接方式和功能应用。
对于该音频放大芯片的输出特性和温度特性是什么？本文给出了测试方案。
在测试芯片的频率相应的时候，需要使用到正弦波产生芯片模块AD9833。
所使用到的COM2串口命令如下所示：fromtsmodule.tshardwareimport*ccloadSerial.write(b’ad9833setfrequency250 ’)详细的参考资料为：AD9833数字信号发生器模块[1]频率特性测试由于OEP30W的输出为D类功放输出，需要对输出信号进行低通滤波之后，才能够获得其中的音频信号。
下面采用两种低通滤波的方式：LC低通滤波；RC低通滤波1.LC低通滤波对OEP30W输出SP+,SP-都使用LC低通滤波。
如下所示。
滤波后的信号在使用DM3068数字万用表交流信号挡进行测量。
下图中电感的容量为：，电容的容量为：。
那么该低通滤波器的谐振频率为：OEP30W音频放大芯片的输出特性和温度特性测试方案测量电路方案如下是绘制的输出信号的幅度。
由于输入信号的幅值是固定的，所以这个曲线就代表了整个系统的幅频特性。
从其中可以看到在5kHz的地方有一个明显的谐振峰值，这是由LC低通滤波器所带来的。
测试电路的幅频响应为了减少该谐振峰对于OEP30W模块的频率特性的影响，将上面LC中的C的容值改成0.01uF。
此时，谐振频率变成了15.9kHz。
绘制输出信号的幅值随着频率的变化，代表了上述测量系统的幅频特性。
其中在4kHz以下，系统的幅频特性非常平坦。
2.RC低通滤波使用RC滤波来对OEP30W模块中的音频信号进行提取。
如下图所示，其中的电感的改成4.7kΩ的电阻。
该低通滤波器的滤波常数所对应的截止频率等于：使用RC滤波的电路绘制出输出信号的幅值随着频率的变化，代表着上述测量系统的频率特性。

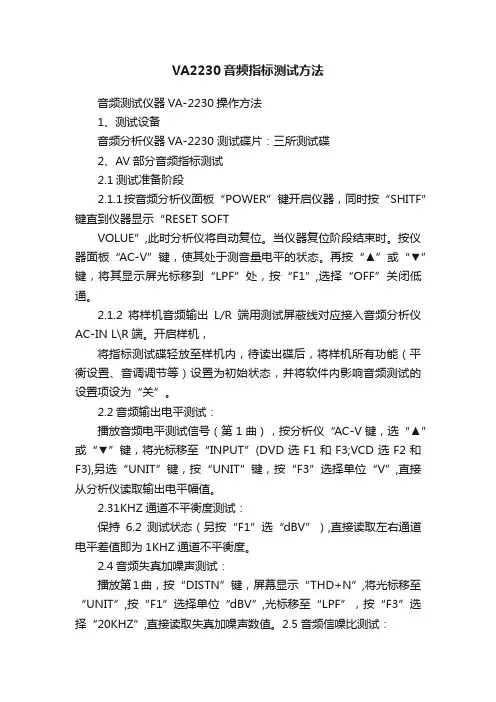

VA2230音频指标测试方法
VA2230音频指标测试方法音频测试仪器VA-2230操作方法1、测试设备音频分析仪器VA-2230 测试碟片：三所测试碟2、AV部分音频指标测试2.1测试准备阶段2.1.1按音频分析仪面板“POWER”键开启仪器，同时按“SHITF”键直到仪器显示“RESET SOFTVOLUE”,此时分析仪将自动复位。
当仪器复位阶段结束时。
按仪器面板“AC-V”键，使其处于测音量电平的状态。
再按“▲”或“▼”键，将其显示屏光标移到“LPF”处，按“F1”,选择“OFF”关闭低通。
2.1.2将样机音频输出L/R端用测试屏蔽线对应接入音频分析仪AC-IN L\R端。
开启样机，将指标测试碟轻放至样机内，待读出碟后，将样机所有功能（平衡设置、音调调节等）设置为初始状态，并将软件内影响音频测试的设置项设为“关”。
2.2音频输出电平测试：播放音频电平测试信号（第1曲），按分析仪“AC-V键，选“▲”或“▼”键，将光标移至“INPUT”(DVD选F1和F3;VCD选F2和F3),另选“UNIT”键，按“UNIT”键，按“F3”选择单位“V”,直接从分析仪读取输出电平幅值。
2.31KHZ通道不平衡度测试：保持6.2测试状态（另按“F1”选“dBV”）,直接读取左右通道电平差值即为1KHZ通道不平衡度。
2.4音频失真加噪声测试：播放第1曲，按“DISTN”键，屏幕显示“THD+N”,将光标移至“UNIT”,按“F1”选择单位“dBV”,光标移至“LPF”，按“F3”选择“20KHZ”,直接读取失真加噪声数值。
2.5音频信噪比测试：播放第1曲，按“▲”或“▼”键，将光标移至“PSO”.按“F2”选择“A”。
另外光标移至“LPF”,按“F3”选择“20KHz”.按“S/N”键直到左右通道均显示”0.0DB”后，选择音频信噪比信号（DVD选第11曲），待曲目播放稳定后读取数值。
2.6音频动态范围测试播放动态范围测试信号（DVD选12曲），将光标移至“PSO”，按“F2”选择“A”。
快速检测判断mp3主控芯片好坏方法
8. mp3-mp4、某个按键、或多个按键功能失灵、其它功能正常，（注：确定按键是好的板线、有无断线、阵列电阻、电容、有无变质、和开路、短路），也可确定：主空芯片损坏、更换OK。
9. MP3播放器、显示菜单图标、向左跑个不停、或者向右跑个不停、（注：其它部位OK、参照第8条方法，也正常）。也可确定主控芯片损坏，更换OK。
4. 把数字万用表调到直流电压档，直接检测主控芯片ATJ2085芯片、23脚-24脚、连接晶振两端对地电压，正常值应该为、0.45V至0.98V、若有一脚对地电压为、0.0V、另一脚对地电压为、1.1V至1.48V 、就可以确定、此主控芯片已损坏、更换OK。（注：此检测结果为、一定要确定供电稳压调整分配电路正常）。
2. 小心拆开播放器、观察主板有无断裂、和电器元件有无烧毁爆裂之处。如果没有，就用无静电电烙铁、取掉锂电电池，（注：这时主板不能带任何电源）、用数字万用表电阻档、检测供电调整稳压分配电路，有无短路、开路、断路和断切OK。这时把标准充电器和USB线联接到MP3播放器USB座口上，准备带电检测。
5. 炬力（ATJ2085）主控芯片、23脚和24脚两脚对地电压、如果都为0.0V、可能是供电电路有故障，请修复。在检测晶振两端对地电压、是否为正常值，大家可按第4条所说：就可确定主控芯片损坏、更换OK。
6. 如果主控芯片ATJ2085、1脚为0.0V、另1脚为1.1V至1.89V、用手指敏感部位触摸，有无温度过高现象、如有温升、也可确定此主控芯片损坏，更换OK。
7. MP3-MP4\无声故障系列检测(ATJ2082）主控好坏方法：维修MP3-MP4播放器时手工试机 ，各功能键一切正常，联PC机、格式化、下载、也正常。按音量键调到最大值，可一点声音也没有。 拆开播放器，用数字万用表电阻挡检查，耳机OUT座口、及周围电路元件，无虚焊，无短路 无开路或无断线。在用数字万用表电压档、测试主控（ATJ2085 ）8脚、9脚两端对地电压，正常为0.84V至1.76V、（注：此电压为播放音量OUT大小时测试结果）。如果两脚对地电压为0.0V、或者一脚对地电压为0.0V、另一脚对地电压为正常电压0.84V至1.76V、可以确定主控芯片损坏、另外芯片温度高，也可确定损坏 更换OK。
音频测试方法
