中考物理-电学计算题集锦-新人教版
中考物理必做10道经典电学计算题(附答案)
1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。
(完整版)初中物理电学计算题经典练习(含答案)
物理电学计算经典练习解题要求： 1. 写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图 1 所示，已知R1=2Ω , R 2=4Ω ,U=12V；求：1）经过电阻 R1的电流 I 1;2）电阻 R2两端的电压U2。
（2A,8V）2．如图 2 所示，电流表示数为0.5A, R 2=20Ω, 经过 R2的电流是0.3A ，求：1)电压表的示数；2)电阻 R1=？ (6V30 Ω )3.如图 3 所示，电源电压为 8V， R1=4R2, 电流表 A 的示数为 0.2A ；求：电阻 R1， R 2各为多少欧？ (200 Ω 50Ω )4.如图 4 所示，电源电压 U 不变，当开关 S 闭合时，经过电阻 R1的电流为3A。
当电路中开关S 断开时， R1两端电压为5V， R2的电功率为10W.求：电源电压U 及电阻 R1和 R2的阻值。
(15V 5 Ω 10 Ω )5.把阻值为 300Ω的电阻 R1接入电路中后，经过电阻 R1的电流为 40mA；把阻值为 200Ω的电阻 R2和 R1串通接入同一电路中时；求： 1）经过电阻R2的电流为多少？2） R2两端的电压为多少？3） 5min 内电流经过R2做功多少？(0.25A 0.75A)6.如图 5 所示，电源电压恒为 3V，知 R1=12Ω ,R2=6Ω。
求：1）当开关 S 断开时电流表 A 的读数2）当开关S闭合时电流表A的读数7.如图 6 所示，电源电压 U不变， R1=6Ω .1)当开关 S 断开时电流表 A 的示数为 1A, 求 R1两端的电压；2)当开关 S 闭合时电流表 A 的示数为 1.2A , 求 R2的电阻值。
(6V 30Ω)8．如图7 所示，定值电阻R1和 R2串通，电源电压为7V，电流表的示数为0.5A, R 2的电功率为 2.5W。
求 : 电阻 R2两端电压和电阻R1的电功率。
(5V 1W)9．如图 8 所示，电源电压为8V，且保持不变。
人教版初中物理计算题专题、电学专题复习(含答案)(全)(优选.)

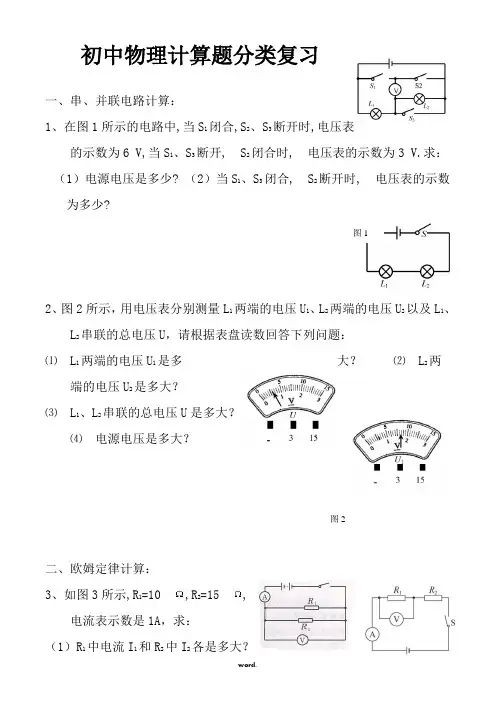

初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：（1）电源电压是多少? （2）当S1、S3闭合, S2断开时, 电压表的示数为多少?图12、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？图2二、欧姆定律计算：3、如图3所示,R1=10 ,R2=15 ,电流表示数是1A，求：（1）R1中电流I1和R2中I2各是多大？（2）电压表的示数是多大？4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增至12 V 时，电流表的示数为0.5 A 。
求电阻R 1、R 2的阻值。
三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V ，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A ，电压表量程为0～3V 。
求： (1)滑动变阻器允许接入电路的阻值范围； (2)正常工作时整个电路消耗的最大功率。
型号DSP —19B 电源220V 50Hz功率 加热时 1200W 保温图3图56、某电热水瓶的铭牌如下表所示。
若热水瓶内装满水，在额定电压下工作7、（外界大气压强为1个标准大气压）。
求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min 正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。
7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。
当闭合开关S 1滑动变阻器的滑片P 移动到a 时，闭合开关S 2、S 3与断开S 2、S 3，电流表的变化范围为0.4A ～0.1A ，电压表的变化范围为6V ～4V ；当断开开关S 2和S 3，滑动变阻器的滑片P 移动到距a 点1/2时小灯泡L 正常发光。
九年级电学计算题
九年级电学计算题一、简单电路电流、电压、电阻计算。
1. 已知一个电阻R = 10Ω，两端电压U=20V，求通过电阻的电流I。
- 解析：根据欧姆定律I = (U)/(R)，将R = 10Ω，U = 20V代入公式可得I=(20V)/(10Ω)=2A。
2. 一个电路中通过灯泡的电流I = 0.5A，灯泡电阻R=20Ω，求灯泡两端的电压U。
- 解析：由欧姆定律U = IR，把I = 0.5A，R = 20Ω代入，得到U=0.5A×20Ω = 10V。
3. 有一导体，当两端加3V电压时，通过它的电流为0.2A，求该导体的电阻。
- 解析：根据R=(U)/(I)，这里U = 3V，I = 0.2A，所以R=(3V)/(0.2A)=15Ω。
二、串联电路相关计算。
4. 两个电阻R_1 = 10Ω，R_2 = 20Ω串联在电路中，电源电压U = 9V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。
- 解析：- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。
- 根据欧姆定律I=(U)/(R)，将U = 9V，R = 30Ω代入可得I=(9V)/(30Ω)=0.3A。
- 根据U = IR，U_1=IR_1 = 0.3A×10Ω = 3V，U_2=IR_2=0.3A×20Ω = 6V。
5. 三个电阻R_1 = 5Ω、R_2 = 10Ω、R_3 = 15Ω串联在电路中，电路中的电流I = 1A，求总电压U。
- 解析：- 总电阻R=R_1 + R_2+R_3=5Ω+10Ω + 15Ω = 30Ω。
- 根据U = IR，把I = 1A，R = 30Ω代入得U = 1A×30Ω=30V。
三、并联电路相关计算。
6. 两个电阻R_1 = 10Ω，R_2 = 20Ω并联在电路中，电源电压U = 6V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。
人教版物理九年级全一册电学综合计算专题训练 (含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
中考物理总复习《电学计算题》专题训练(带有答案)
中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。
中考物理《电学》计算题专项练习题(含答案)
中考物理《电学》计算题专项练习题（含答案）1．某品牌的电热水器，有加热和保温两种挡位，它的工作电路如图所示。
已知R2=176Ω，当S1、S2均闭合时，电热水器处于加热挡，此时消耗的功率为1100W。
求：（1）电阻R1的阻值；（2）当只闭合S1时，电热水器处于保温挡，求保温档的功率；（3）已知电热水器电热转化效率为80%，求用加热档将1.1kg水从18℃加热到98℃所需的时间。
（水的比热容为4.2×103J/(kg·℃)）2．如图甲是小明家豆浆机的工作原理图，在接入220V电压工作时，电动机带动刀头将黄豆进行粉碎打浆，额定功率是200W；R是加热电热管，额定功率是1000W。
小明记录了豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P﹣t”图象如图乙。
请计算：（1）电动机正常工作时的电流（结果保留两位小数）；（2）豆浆机正常制作一次豆浆，消耗的总电能。
3．小新喜欢吃爆米花，学习电加热原理后自己制作了一个简易的爆米花机，图甲是爆米花机的简易电路图．开关S接a时，1R加热同时电动机搅拌；开关S接b时，2R单独工作并处于保温状态。
图乙是小新设计的相关参数。
小新将100g的玉米粒放入制好的爆米花机中，玉米粒初温为20℃，加热5min后玉米粒温度升高到300℃并爆成了玉米花，此后小新将爆米花机调至保温状态。
求：（()31.210J /kg =⨯⋅玉米℃c ）（1）保温状态时电路中的电流；（2）电阻1R 的阻值；（3）加热过程电路消耗的电能；（4）电阻1R 给玉米加热的效率。
4．如图所示电路中，电源电压保持不变，灯泡L 标有“8V 4W ”字样，当开关S 闭合时，灯泡L 正常发光，电流表的示数为0.7A ．求：（1）此时通过灯泡L 的电流；（2）定值电阻R 的阻值。
5．图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W ，内部等效电路如图乙所示，R 1和R 2是两个电热丝．某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min 共用水100kg ．假设热水器电热丝正常工作且产生的热量全部被水吸收[c 水＝4.2×103J/(kg·℃)]，求： （1）电热丝R 1的阻值。
人教版九年级物理电学经典计算题20题(附答案解析)
人教版九年级物理电学经典计算题20题（附答案解析）1.如图的电路中,电源电压为12V,且保持不变,当电键S闭合时,电流表A的示数为0.2A,电压表V的示数为8V,求:（1）电阻R2的阻值（2）电流表A的最大示数（3）电阻R2消耗的最大功率2.如图所示,电源电压不变,R为0-20Ω的滑动变阻器，R0为防止短路的定值电阻，当变阻器的接入电阻为10Ω时，电流表的示数为0.4A，在改变R的接入电阻的过程中，记录到电流表的示数分别为0.38A，0.48A，0.50A，0.52A。
在上述数据中，只有哪一个有可能是变阻器接入电阻为8Ω时的电流值?3.三个同样的电阻，两个并联后再与第三个串联，已知他们的额定功率均为10瓦，求这个电路允许消耗的最大功率？4."220V 100W"的灯泡正常工作时的电阻是多少?若把这只灯泡接到110V的电源上,灯泡的实际电功率为多少?工作10分钟消耗电能多少?1度电能让它工作多少小时?5.已知电阻R为20欧。
断开电键K时，电流表A的示数为0.2安；闭合电键K时，电流表A的示数为0.6安。
求:(1）电源电压U（2）灯L的阻值。
（3）电键K断开时，通电10秒，电流通过L所做的功6.一个额定功率为1W的玩具电动机，正常工作时在2秒内将150克的钩码匀速提高1米，求此装置的效率（g取10N每千克）7.把"6v 3w"与"6v 1w"的电灯串联接入某一电路中,如果让其中一个灯泡正常发光,电路两端的电压应是多少.(灯丝电阻不随温度改变)8.若把两定值电阻R1,R2以某种形式连接起来与电源接通,R1消耗的电功率是9W;若把此二电阻换成另一种连接后,仍与该电源接通,则R1消耗的电功率为16W且通过R2的电流为4A.那么电源电压和R1,R2的阻值各是多大?(电源电压保持不变)9.某个电路里的电阻值为R1,已知R1的额定功率为P1,为了使这个电路允许通过的电流扩为原来正常值的20倍,而不至于烧坏电阻R1.（1）应该如何改进这个电路?(答案可用分式,画出电路图,并加以说明)（2）改进后的电路里的总电阻的额定功率p是原来P1的多少倍?10．把一个标有“10 V 3 W”小灯泡和定值电阻R串联后接在电压为12 V的电源上(如图所示)，小灯泡恰能正常工作．通过计算回答：（1）通过小灯泡的电流是多少？（2）串联在电路中的定值电阻的阻值多大？（3）该电路工作10 s，定值电阻产生的热量是多少？11.小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构(如图甲)、使用方法及注意事项，并观察了豆浆机铭牌(如图丙)，电路原理图可等效成图乙．下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态．请你帮小明解决下列问题：工作时间(min) 0～1 1～5 5～6 6～10工作状态粉碎打浆加热粉碎打浆加热(1)豆浆机正常工作电热丝电阻是多少？(2)豆浆机正常工作做一次豆浆，电流做功多少焦？(3)小明想了解家里电路的实际电压，于是将家里的其它用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“2 000 r/kW·h”字样的电能表转盘在3 min内转了50转，则他家电路的实际电压是多少？(不考虑温度对电阻的影响)12.在如图所示的电路中，电源电压保持不变，灯泡L2标有“24 V12 W”．开关S1闭合、S2断开时，电流表的示数为1 A，电压表的示数为12 V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响．求：(1)灯泡L1的额定功率．(2)在10 s内，灯泡L2正常发光时消耗的电能．(3)灯泡L2的电阻．(4)当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．13.磁场的强弱可用磁感应强度B 表示，单位为特斯拉(T)．小华设计了磁感应强度测量仪，图为其原理图．该仪器显示计由电流表改装，电源电压6 V ，定值电阻R 0为40 Ω，磁敏电阻R B 在常温下的阻值随外加磁感应强度变化的对应关系如下表所示．求：（1）当待测磁感应强度为0 T 时，磁敏电阻R B 是多少？（2）用该测量仪测得某处的磁感应强度是0.08 T ，电路中的电流是多少？磁敏电阻R B 两端的电压是多少？（3）若把该测量仪放在某处，闭合开关，电路消耗的总功率为0.12 W ，则该处磁感应强度是多少？14.小翔随爸爸在商店选中一款速热式电热水器，它的工作电路图和铭牌如图所示（图中R 是加热电阻，其电阻不随温度而变化），则：：(1)电热水器正常工作时，电路中电流是多大？(结果保留一位小数)磁感应强度B/T 0 0.04 0.08 0.12 0.16 0.20 磁敏电阻/Ω160180200230260290快热式电热水器 型 号：DSI －XH －B 额定电压：220 V 额定频率：50 Hz 额定功率：4 000 W 防水等级：IPX4 警告用户1．必须由指定安装人员安装2．主导线路必须≥3×30 mm 2，并同时配相应电路的电度表 3．必须有可靠接地线(2)电热水器正常工作15 min，加热电阻R消耗的电能是多少kW·h?(3)根据题中电路图，再给你一个加热电阻R0和两个开关S1、S2，请你对该电热水器进行电路改装．设计要求：不同季节电热水器的额定功率不同，夏天额定功率是2 000 W，春、秋两季额定功率是4 000 W，冬季额定功率是6 000 W，请画出改装后的电路图，并计算R0.(4)从安全用电考虑，如果该电热水器直接安装到家庭电路中，可能会造成什么后果及影响？(写出一种)15.如图甲所示，电源电压恒定，R0为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示．求：(1)滑动变阻器R的最大阻值；(2)R0的阻值及电源电压；(3)当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率．16.如图所示是某规格的小灯泡L和定值电阻R的U－I图象．(1)图中表示小灯泡U－I图象的是________(填序号)；(2)若它们串联、并联时总电阻的值分别为R串和R并，请在对应的图上坐标区域内画出它们的U－I图象(R串、R并的U－I图象分别用③和④表示)；(3)当它们分别以串联和并联两种方式接在同一稳压电源(已知电源电压不高于10 V)两端时，从电源流出的电流变化了0.45 A，求该稳压电源的电压及并联电路消耗的总功率．17.目前市场上卖的一种电动自动车,是用一个电瓶(即蓄电池)来驱动的,已知一电动自动车的规格如下：Array (1)当某人满载匀速行驶1小时,克服摩擦做的功是多少?(已知他所受的阻力是车自重的O.04倍)(2)1小时内此车所消耗的电能是多少?(3)此电动车的效率是多少?(4)如果用汽油机驱动它,效率为40％,需要多少汽油?(已知汽油的热值是q=4.6×107J/kg)(5)说说电动自行车的优点：18.有一个功率为100千瓦的电力用户，所需电压为400伏．如果不用变压器而直接供电，输电线路电阻损耗的功率为62.5千瓦．要使损失减为100瓦，输电电压应提高到多少伏？19.定值电阻R1和R2并联接在电压不变的电源两端,R1消耗的功率为P1,干路电流为0.9A.若将电阻R1和R2串联接在同一电源的两端,R1小号的电功率P2=P1/9,则此时通过电阻R2的电流为多少?20.在家庭电路中,用甲乙两根电热丝先后给完全相同的三壶水加热至沸腾.单独接甲需用时间t1,甲乙串联需用时间t2,则甲乙并联需用时间是多少?（用t1t2表示）答案1.解:(1)电压表测的是R两端的电压,R与R2串联,所以R2两端的电压为:U2=U源-U=12V-8V=4V R2=U2/I=4V/0.2A=20Ω(2)当滑动变阻器的阻值为0时,电流表示数最大,所以.I最=U源/R2 =12V/20Ω=0.6A(3)当滑动变阻器的阻值为0时,R2分得的电压最大,即等于电源电压,这时功率也最大:P=(U源)*(I最 )=12V*0.6A =7.2W2.解(1)由于电路中的总电阻变小,电路中的电流必然增大,所以可先淘汰0.38A(因为它小于0.4A)(2) 因为串联电路中电压的分配与电阻成正比,因而当滑动变阻器的阻值由10Ω降为8Ω时,它两端的电压必然会减小,我们分别用 0.48A，0.50A，0.52A与8Ω相乘可得滑动变阻器分得的电压分别为 3.84V, 4V, 4.16V,而其中只有3.84V小于4V,所以只有0.48A是正确的3.解:2个电阻并联后的总电阻为:R/2(由1/R总=1/R+1/R得出)，由于串联电路有中电压的分配与电阻成正比,所以并联部分分得的电压是第三只串联电阻所分电压的1/2;故当串联的电阻两端电压达到额定电压时，电路消耗的功率为最大(并联的两只电阻两端电压不能达到它的额定电压,因为这时串联的那只电阻就承受不了了),此时串联连接的第3个电阻消耗的功率正好等于它的额定功率为10W，并联连接的电阻每只消耗的功率为2.5W(因为并联部分分得的电压为第三只的1/2)。
中考物理专题复习《电学计算》测试卷(附参考答案)
中考物理专题复习《电学计算》测试卷(附参考答案) 学校:___________班级:___________姓名:___________考号:___________一．计算题（共12小题）1．如图所示电路图，电源电压保持不变，灯L1的电阻是20Ω，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数是0.3A，不考虑温度对灯丝电阻的影响。
求：（1）电源电压；（2）通过灯R2的电流；（3）电流表A的示数。
2．如图所示的电路中，电源电压为18V且保持不变，电阻R2为15Ω．闭合开关S，电流表A1的示数为1.8A。
求：（1）电流表A2的示数I2。
（2）R1的阻值。
（3）电路总电阻R。
3．如图所示，闭合开关，当滑片P移动到最左端A处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端B处时，电压表示数为2V．电源电压保持恒定，求：（1）电源的电压；（2）R的阻值；（3）滑动变阻器的最大阻值。
4．如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，求电流表的示数。
5．如图所示电路中，小灯泡L标有正常工作参数“6V1A”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；6．某型号油量表工作原理如图甲所示，电源电压恒为24V，R0＝20Ω，油量表实际上是量程为0～0.6A的电流表，R1为压敏电阻，其阻值随所受压力F变化的图象如图乙所示。
（1）由乙图可知：压敏电阻R1随压力F的增大而，当油箱中的汽油用完时，R1的电阻为Ω。
（2）油箱装满汽油时，油量表示数为最大值（即电流表满偏），求R1的阻值。
（3）当油箱中的汽油用完时，电路中的电流为多少？7．如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。
物理人教版九年级全册《电学计算题中考专题复习》
1．（2015梧州19题）如图8所示，电源电压保持
不变，小灯泡L标有“6 V 3.6 W”的字样，
R为定值电阻，闭合开关S1，断开S2，小灯泡 正常发光，小灯泡的电阻为______Ω；若再
闭合S2，发现电流表示数变化了0.4 A，则R
的阻值为________Ω。
图8
题型二：额定功率、实际功率的计算
题型四：图像信息问题
解题方法：对于图像信息类试题，一定要仔细观察图像，明确: （1）图像涉及哪些物理量； （2）图像的线形（直线、曲线）； （3）图像中的特殊点（起点、突变点、终点、交叉点）； （4）相关物理量的变化趋势，并从中挖掘出有效的信息， 然后结合相关物理规律逐步分析、解决问题。
4．如图7甲为亮度可以调节的小台灯电路．电源电压为24Ⅴ， 灯泡的额定电压为24Ⅴ，通过灯泡的电流跟其两端电压 的关系如图乙．当灯泡正常发光时，灯丝的电阻为___Ω。 调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两 端的电压是_______Ⅴ，此时滑动变阻器R连入电路的阻 值是_______Ω．
（3） 滑动变阻器接入电路的电阻： R滑=U滑/I=12V/0.3A=40Ω。
题型五：生活用电问题
解题方法：综合利用电流、电阻、电压、电功与电功率、串并联电路 的特点、比热容、效率等知识分析解决实际的物理问题。
5．（2015梧州26）小明家新买了一台电热水器，下表是该热水器的一 些技术参数：
现将水箱中装满水，通电后正常工作30 min，水温从20 ℃上升到 40 ℃，在此过程中 [c水=4.2×103J／(kg·℃)，ρ水=1.0×103kg/m3]， 求：（1）电热水器正常工作的电流；
8、焦耳定律：内容：电流通过导体产生的热量跟电流的二次方成正比，
人教版初中物理计算题专题、电学专题复习(含答案)(全)
初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：（1）电源电压是多少? （2）当S1、S3闭合, S2断开时, 电压表的示数为多少?图12、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？图2二、欧姆定律计算：3、如图3所示,R1=10 ,R2=15 ,电流表示数是1A ，求：（1）R 1中电流I 1和R 2中I 2各是多大？（2）电压表的示数是多大？4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增至12 V 时，电流表的示数为0.5 A 。
求电阻R 1、R 2的阻值。
三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V ，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A ，电压表量程为0～3V 。
求： (1)滑动变阻器允许接入电路的阻值范围； (2)正常工作时整个电路消耗的最大功率。
型号DSP —19B 电源220V 50Hz功率 加热时 1200W 保温图3图5容量2L6、某电热水瓶的铭牌如下表所示。
若热水瓶内装满水，在额定电压下工作7、（外界大气压强为1个标准大气压）。
求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。
7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。
当闭合开关S1滑动变阻器的滑片P移动到a时，闭合开关S2、S3与断开S2、S3，电流表的变化范围为0.4A～0.1A，电压表的变化范围为6V～4V；当断开开关S2和S3，滑动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。
初中物理专题复习——电学计算题(含答案)
初中物理专题复习——电学计算题(含答案)中考专题复习——电学计算题1. 如图10所示电路中，小灯泡L 标有“6V 6W ”字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1.2A ，这时小灯泡L 正常发光，求： (1)电源电压U (2)电阻R 1的阻值(3)当S 1、S 2都断开时，小灯泡L 消耗的功率.解：(1)当S 1、S 2都闭合时，R 2短路，R 1与L 并联接入电源两端∵L 正常发光 ∴电源电压U ＝U L ＝6V (2) ∵P L ＝I L U L 。
∴I L ＝LLU P ＝VW66＝1A R 1＝11I U ＝LI I U -1＝AA V 12.16-＝30Ω(3)当S 1、S 2都断开时，R 2与L 串联在此电路中R L =LLPU 2=W V 6)6(2=6Ω I L＝I ＝R U＝LR R U +2＝Ω+Ω636V＝32A P L ＝I L 2R L =2)32(A ×6Ω=2.67W 2.如图19甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2.5Ⅴ 0.25A”字样。
当滑动变阻器的滑片P 从最右端移到a 点时，小灯泡正常发光；再移动滑片到某点b 时，电压表的读数如图19乙所示(电源电压和小灯泡的电阻保持不变)．4.小明学习了电功率的知识后，想利用家里的电能表（如图21）和手表，测出一些家用电器的有关数据。
（1）当家里只有一台电冰箱在正常工作时，他测出电能表1分钟转了3圈，求电冰箱在这段时间消耗的电能是多少焦耳？（2）当电冰箱和电热水壶同时工作时，他测出电能表1分钟转33圈，求此时电热水壶的电功率是多少瓦？（3）如果用此电热水壶把1Kg的水由20℃加热至沸腾需要的时间是多少秒？[不考虑热量的损失，气压为一个标准大气压，水的比热容为4.2X103J/(Kg℃)]解：（1）电冰箱消耗电能为W冰=3r×1kWh/1500r=1/500kWh=7.2×103 J（2）共消耗电能为W =33r×1kWh/1500r = 11/50kWh =7.92×104J电热水壶消耗电能为W热= W－W冰=7.92×104J－7.2×103 J= 7. 2×10 4Jt=1min=60s电热水壶的电功率为P= W热/ t =7. 2×10 4J/ 60s = 1200 W(3)水吸收热量为Q吸= c m (t－t0) = 4.2×103J/(Kg℃) ×1kg×(100℃－20℃)=3.36×105 J消耗电能为W1=Q吸=3.36×105 J时间为t= W1/ P =3.36×105 J/1200 W = 280 s 5.家庭电路的电压是220V，某空调器处于投冷状态时的功率P1是2.2Kw,送风状态时的功率P2是0.22Kw，它们是交替运行的，现测得此空调器在某时段内的电功率随时间变化的关系如图16所示。
(完整word)人教版初中物理计算题专题、电学专题复习(含答案)(全),推荐文档
初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S闭合,S2、S3断开时,电压表的示数为6 V, 当S、S3断开,S2闭合时,电压表的示数为3 V.求：(1) 电源电压是多少？( 2)当S、S3闭合,S2断开时,电压表的示数为多少？2、⑴图2所示，用电压表分别测量L1两端的电压U、L2两端的电压U以及L、L2串联的总电压U,请根据表盘读数回答下列问题：L1两端的电压U是多大？⑵ L2两端的电压U2是多大？⑶ L1、L2串联的总电压U是多大？⑷ 电源电压是多大？、欧姆定律计算:3、如图3所示R=10 爲,R2=15数是1A,求：(1) R中电流I 1和R2中丨2各是多大？( 2)电压表的示数是多大？,电流表示4、如图4所示电路中，当电源电压为4 V时，电压表的示数为1 V;当电源电压增至12 V时, 电流表的示数为0.5 A。
求电阻R、R2的阻值。
三、电功、电功率、焦耳定律计算：T_|5、如图5所示电路，电源电压为4. 5V, R1阻值为5 Q,滑动变阻器R2最大阻值为20Q,电流表量程为0〜0. 6A,电压表量程为0〜3V。
求:(1)滑动变阻器允许接入电路的阻值范围；(2)正常工作时整个电路消耗的最大功率&某电热水瓶的铭牌如下表所示。
若热水瓶内装满水，在额定电压下工作7、(外界大气压强为1个标准大气压)。
求：(1)保温时通过电热水瓶的电流是多少？( 2)加热时电热水瓶的电阻多大？(3)若瓶内20r的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？(4)请你尝试画出电热水瓶的内部电路图。
型号DSF—19B电源220V 50Hz功率加热时1200W保温时30W 容量2L7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。
当闭合开关S i滑动变阻器的滑片P移动到a时，闭合开关弘S3与断开S、9,电流表的变化范围为0.4A〜0.1A，电压表的变化范围为6V〜4V;当断开开关S和S,滑动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。
人教版初中物理计算题专题、电学专题复习(含答案)(全)
初中物理计算题分类复习、串、并联电路计算:1、在图1所示的电路中，当S闭合,S2、S3断开时，电压表为多少？2、图2所示，用电压表分别测量L i两端的电压Hg)——0Ui、L2两端的电压U2以及L i、L2串联的总电压U,请根据表盘读数回答下列问题:L i两端的电压Ul是多端的电压U2是多大?L i、L2串联的总电压U是多大?⑷ 电源电压是多大?大？⑵ L2两3图2二、欧姆定律计算:3、如图3 所示,R1=10 厂,R2=15 _电流表示数是1A，求:A I S2 %—的示数为6 V,当S、S3断开，S2闭合时,电压表的示数为3 V. 求: (1)电源电压是多少？(2)当S、S闭合,S2断开时，电压表的示数(2) 电压表的示数是多大?4、如图4所示电路中，当电源电压为4 V时，电压表的示数为1 V ;当电源电压增至12 V时，电流表的示数为0.5 A。
求电阻R i、R的阻值。
三、电功、电功率、焦耳定律计算:5、如图5所示电路，电源电压为4. 5V, R1阻值为5 Q,滑动变阻器R2最大阻值为20Q，电流表量程为0〜0. 6A,电压表量程为0〜3V。
求: (1)滑动变阻器允许接入电路的阻值范围;的最大功率。
型号DSP—19B电源220V 50Hz功加热时12率00W保温(2)正常工作时田it6、某电热水瓶的铭牌如下表所示。
若热水瓶内装满水，在额定电压下工作(1)保温时通过电热水瓶的电流是多少？( 2)加热时电热水瓶的电阻多大？ (3)若瓶内20C 的水加热10min 正好烧开，则加热时电热水瓶的热效率是 多少?(4) 请你尝试画出电热水瓶的内部电路图。
7、某校同学在研究用电器的电功率时连接了如图 6所示的电路，电路中电员两端电压保持不变。
当闭合开关 S 滑动变阻器的滑片P 移动到a 时，闭合开关S 、S B与断开S 、S B ,电流表的变化范围为 0.4A 〜0.1A ，电压表的变化范围 为6V 〜4V ;当断开开关S 2和S B ，滑动变阻器的滑片P 移动到距a 点1/2时小灯泡L 正常发光。
人教版物理九年级全一册电学综合计算专题训练-(含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东省湛江一中锦绣华景学校中考物理电学计算题集锦新人教版1．如图23甲所示电路，滑动变阻器的最大阻值为，电源电压及灯L 的电阻保持不变。
当、均闭合且滑片滑到b 端时，电流表、的示数分别为如图23乙、丙所示；当、均断开且滑片P置于变阻器的中点时，电流表的示数为0.4A，求：(1)电源的电压； (2)的电阻； (3)灯L的电阻；(4)整个电路消耗的最小电功率2．如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。
电热毯标牌上标有“220V 40W”字样。
问（不考虑温度对电阻值的影响）：⑴、要使电热毯处于低温挡时，开关S应处于什么状态？⑵、发热电阻丝R0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内电阻丝R0产生的热量是多少？3．如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率RR0S 220V28、（6分）某工厂欲设计一种高、中、低温三档家用电火锅，要求低温发热功率为200W，其发热体电阻丝如图10所示，A、B、C为三个接线柱，B是电阻丝中点的接线柱。
请你帮助该厂完成下列工作：（1）说明各档位的接线方法。
（文字表达、画图连接均可）（2）分别算出高、中温两档的发热功率。
（3）设计一份电火锅的产品铭牌。
图1029、（6分）某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱，如图所电压U （V) 2.0 4.0 6.0电流I (A) 0.10 0.20 0.30A是一种由特殊金属丝制成的导体，它的额定电压是9V。
为进一步了解A的某些特征，他们使用如图乙所示的实验器材，测得了一组该元件的电压与电流值，并绘制成如图所示的曲线。
请根据上述信息完成下列问题：（1）用笔画线代替导线将图乙的电路连接完整。
（2）计算电阻B的阻值。
（3）计算导体A的额定功率。
28．小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图20甲所示。
图20乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。
下表是这个豆浆机的主要技术参数；图21所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P －t ”图像。
请解答下列问题：（1）豆浆机正常工作时的最大电流是多大？（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/k W·h”字样的电能表转盘在1min 内转过了20转。
此时电路的实际电压是多大？4．如图所示的电路中，电源电压恒定为4.5V 。
开关S 闭合后，电流表的示数为0.5A ，电压表V l 的示数为3V 。
当把滑动变阻器的滑片P 移到最右端时，电流表的示数为0.3A 。
求：① 电压表V 2 的示数； ② 电阻R 1的阻值；③ 滑动变阻器的最大电阻；④ 滑片移到最右端时，V l 的示数及此时电路消耗的总功率。
19．如图所示电路，灯泡L 上标有“4V 2W ”字样，R 0=5Ω，R 是最大阻值为20Ω的滑动变阻器，其滑片P 起初处于中点，电流表的量程是0～0.6A ，电压表的量程是0～3V 。
则：（1）只闭合S 1，灯泡L 恰好正常发光，求电源电压；（2）只闭合S 2，当变阻器接入电路中的电阻为其最大阻值的一半时，求电路消耗的总功率；（3）只闭合S 2，求滑动变阻器允许接入电路的阻值范围。
型 号 SYL －624 额定电压 220V 额定频率 50Hz 电机功率 120W 加热功率 1210W 容量 1000mL图20 乙甲22．如图13所示，电源电压12V 保持不变，小灯泡L 的规格为”6V 3W ”，滑动变阻器的最大阻值为12Ω，电流表的量程为0-3A ．(1)当开关S 1、S 2都断开时，小灯泡L 恰能正常发光，R 1的阻值为多大?在10min 内电流通过R 1所产生的热量是多少?(2)当开关S 1、S 2均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于多少?R 2的电功率的变化范围是多少?24．保温箱的简化电路如图所示，A 为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。
S 是保温箱的温度设定开关，它有三个档，分别为60℃、50℃和40℃，加热功率分别为90W 、72W 和45W 。
电源电压为36V ，R 1、R 2、R 3都是发热体。
（1）当S 拨至位置1时，加热功率是多少？R 1的阻值是多少？ （2）当S 拨至位置3时，电路中的电流是多少？ （3）当S 拨至位置2时，R 2的阻值是多少？28．如图10所示,电流电压不变,灯L 上标有"10V 2W"字样,S 闭合时灯恰能正常发光,电压表示数为2V.S 断开时,灯L 的实际功率为额定功率的1/4.(灯丝电阻不变) 求:(1)电源电压U;(2) 求S 断开时,电路消耗的总功率?30．星期天，小明根据课本中有关“综合实践活动”的要求与提示，对家用电器进行相关观察和研究. 他以一只电热水壶为观察、研究对象，有关记录如下表：请你就小明在活动中获得的有关资料，求解或提出有关问题. (1)若不考虑温度对电热水壶中电热丝电阻的影响，求电热丝的电阻值. (2)在电热水壶烧水过程中，根据电能表表盘的转动情况，求2min 内电热水壶消耗的电能和电热水壶的功率.观察对象 有关活动与相关记录 观察电热水壶铭牌 额定电压：220V 额定功率：1kW 观察电能表铭牌 有关参数：220V 10（40）A 50Hz 300r/kW•h在电热水壶烧水时观察电能表关闭家里其他用电器，只将电热水壶接入电路烧水. 观察电能表，表盘在2min 内转过了9r.35．如图所示的电路中，电源电压保护不变，没有变阻器的最大阴值是40Ω。
闭合开关S 后，当滑动变阻器的滑片P 置于端时，电流表的示数为0.3A ，电压表的示数为6V 。
求 （1）电阻R 1的阻值是多少？ （2）当滑动变阻器的滑片置于a 端时，电流表和电压表的示数分别是多少？ （3）滑动变阻器的滑片在a 、b 两端点处时，R 1消耗的功率之比。
40．（10分）如图所示,L 是标有“2V 1W ”字样的灯泡，电流表A 1、电流表A 的量程均为0~0.6A,电源电压保持不变。
将滑动变阻器的滑片P 滑至b 端。
（1）断开S 1、闭合S 2，电压表的示数为6.0V ，电流表A 的示数为0.30A.求滑动变阻器的最大阻值以及它在1min 内产生的热量；（2）闭合S 1、S 2，电流表A 1的示数为0.10A ，求R 1的阻值； （3）断开S 1、S 2，为了保证电路的安全，求滑动变阻器的阻值调节范围。
42．（9分）2005年福建省节能宣传周的主题是：科学用电，共建节能型社会。
提倡居民夏季期间空调温度设定在26℃~28℃。
为响应倡导，小明将家中的一台额定电压为220V ，制冷额定功率为1000W 的空调，温度设定从原来24℃改为28℃，仅此一项措施，家中的电能表平均每天少走2.5kW ·h 。
求： （1）这台空调正常制冷时，工作电流是多少?（计算结果保留一位小数） （1）这台空调一个月（按30天计算）可节约电能多少kW ·h?（3）若某边远山区的“希望小学”，每间教室仅有两盏“220V 40W ”电灯，那么小明家中的这台空调一个月所节约的电能，可供这两盏电灯正常发光多少小时?R 1PA A 1VL S 1 S a b45．（6分）如图17所示电路中，电源电压U恒定，L是标有"6V 3.6W"的小灯泡，电阻R1＝R2＝10Ω当S1、S2都闭合时，小灯泡正常发光．求：（1）当S1、S2都断开时，电压表的示数是多大？灯泡的实际功率是多大？(2)当S1、S2都闭合时，电流表的示数是多大？电路中的总电功率多大？46．(6分）如图18所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；滑片P在中点C时电压表的示数为6V．求：（1）滑动变阻器R1的最大阻值；(2)电源电压和R2的阻值．47．（8分）如图15所示，电源电压12V且保持不变，小灯泡标有"6V 3W"字样。
(1)只闭合开关S时，小灯泡恰好正常发光，求电流表的示数和R,的阻值；(2）当开关S、S2、S3都闭合时，电流表示数是3A;求R2的阻值；(3)求通电10min,电流对R3所做的功。
50．如图14所示，L是“12V 6W”的小灯泡，R1是定值电阻，R2是滑动变阻器（阻值0 — 24Ω），设电源电压和灯泡电阻不变.（1）求小灯泡的电阻值.（2）闭合开关S、S1.滑片P在a端时，小灯泡恰能正常发光，电流表示数为0.9A，求R1的阻值.若滑动变阻器的滑片向右移至某处时，电流表示数为0.8A，求此时电路消耗的总功率.（3）闭合开关S，断开开关S1，求在滑片P移动过程中，灯泡消耗的最小功率.51．在如图所示的电路中,电源电压U=12V,且保持不变，灯L上标有”10V 5W”字样，R1=10Ω，滑动变阻器的最大阻值为20Ω,不考虑灯丝电阻随温度的变化。
(1)开关S闭合，S1断开，移动滑动变阻器滑片P，使电压表示数为10V时，滑动变阻器接入电路的电阻是多少?(2)开关S、S1都闭合，将滑动变阻器滑片P移至最左端时，若灯L仍然能发光，电流表的示数是多大?此时灯L是正常发光吗?57．如图13所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω。
求（1）S1、S2都闭合时电流表的示数；（2）S1、S2都断开时电路的总功率。
33．张可最近注意到家中的灯泡比平常亮，他猜测可能是电压超过了220V。
为了证实猜想，他做了如下的实验，关闭家中其它电器，只开一只“220V100W”的电灯，观察家中标有“3000R／KW·h”的电能表在20min 内转了121转。
求：⑴这只电灯的电阻多大？⑵在20min内这只电灯消耗的电能是多少？⑶张可家此时的实际电压多少？⑷为了使这只灯正常发光，应串联一个多大的电阻？(5分）41．（5分）如图18所示，电源电压保持不变。
滑动变阻器R0的滑片位于右端，当开关S1闭合、S2断开时，电流表的示数为I，电阻R1消耗的电功率P1=2W；当开关S1断开、S2闭合时，电流表的示数为I '，电阻R2消耗的功率为P2=2W。
