结构设计梁板结构
混凝土结构设计梁板结构设计
钢筋混凝土楼盖和预应力混凝土楼盖。 预应力混凝土楼盖用得最普遍的是无粘结预应力混凝土平板楼盖,当柱网尺寸较大时,它可有效减 小板厚,降低建筑层高。
● 1.1.1 概 述 1.混凝土梁板结构的分类
(3) 混凝土梁板结构按结构型式可分为 肋梁楼盖、井式楼盖、密肋楼盖和无梁楼盖(又称板柱楼盖),如图1.2所示。 ① 肋梁楼盖:一般由板、次梁和主梁组成,次梁和主梁将楼板分成多个区格,每个区格板四周一般都有 梁或墙支承。其主要传力途径为板→次梁→主梁→柱或墙→基础→地基。肋梁楼盖的特点是用钢量较低, 楼板上留洞方便,但支模较复杂。肋梁楼盖是现浇楼盖中使用最普遍的一种。
(a) 单向板肋梁楼盖
(b) 双向板肋梁楼盖
图1.2 混凝土梁板结构的形式
● 1.1.1 概 述
1.混凝土梁板结构的分类
② 井式楼盖:如图1.2(c)所示。两个方向的柱网及梁的截面相同,由于是两个方向受力,梁的高度比肋 梁楼盖小,外形美观,但用钢量大,故宜用于跨度较大且柱网呈方形的结构。例如,公共建筑的门厅及 中小型礼堂等建筑。 ③ 密肋楼盖:如图1.2(d)所示,密肋楼盖由薄板和间距较小的肋梁组成。由于梁肋的间距小,板厚很小, 梁高也较肋梁楼盖小,所以结构自重较轻,造价也较低。近年来双向密肋楼盖采用预制塑料模壳,克服 了支模复杂的缺点,因而其应用增加。
装配整体式梁板结构整体性较装配式的好,又较现浇式的节省模板和支撑。但这种楼盖需要进行混 凝土的二次浇筑,有时还须增加焊接工作量,故对施工进度和造价都带来一些不利影响。因此,这种楼 盖多用于多层、高层及有抗震设防要求的房屋。其整体性和刚度介于现浇式楼盖和装配式楼盖之间。
● 1.1.1 概 述 1.混凝土梁板结构的分类
梁板结构设计详解
梁板结构设计详解梁板结构是建筑结构中常见的一种形式,具有承重能力强、变形稳定、施工便捷等优点。
它由梁和板两部分组成,梁负责承载和传递荷载,板则负责覆盖梁底部并分散荷载,使荷载均匀传递到梁上。
梁板结构的设计首先要进行荷载计算,将建筑载荷按照规范要求进行分析和计算,确定设计荷载大小。
常见的荷载包括自重、活载、风荷载和地震荷载等。
根据建筑使用要求和承载能力的需求,设计师确定适当的荷载组合。
接下来是梁的设计。
梁的设计研究的是梁的截面尺寸、钢筋布置、受力性能等。
在梁板结构中,梁负责承载和传递荷载,因此梁的尺寸和构造必须满足一定的要求。
根据设计荷载大小,可以计算出梁的截面尺寸和布置钢筋的数量。
同时,设计师还要考虑梁的变形和挠度,确保结构的稳定性和安全性。
梁的选材和施工也需要考虑。
选材时要选择适合的梁材料,如钢、混凝土等,根据建筑的需求和经济性进行选择。
施工时,要注意梁的加工和安装,保证梁的质量和稳定性。
板的设计与梁类似,但不同之处在于板是承受压力的,因此板的设计注重板的压力性能和变形。
在设计时要根据板的荷载计算确定板的尺寸和材料,同时要注意板的布置和连接方式,使板能够保持平整和稳定。
总之,梁板结构的设计涉及到荷载计算、梁设计、板设计、选材和施工等多个方面。
设计师需要根据结构的要求和经济的考虑进行合理的设计,保证结构的安全和稳定。
同时,设计师还需要与其他工程师和施工人员密切配合,确保结构设计与施工的协调。
梁板结构作为一种常见的结构形式,具有广泛的应用前景,因此对其设计技术和研究也是非常重要的。
梁板结构设计课件
2 楼盖类型
按预加应力情况,混凝土楼盖可分为: 钢筋混凝土楼盖 预应力混凝土楼盖 柱网尺寸较大时,可有效减小板厚,降低层高。 在具体的实际工程中究竟采用何种楼盖形式,应根据房屋的性质、 用途、平面尺寸、荷载大小、采光以及技术经济等因素进行综合考 虑。
1.1
概述
3 单向板与双向板
1.2.1 单向板肋梁楼盖设计
通常,板的刚度远小于次梁的刚度,次梁可作为单位板宽板带的不 动铰支座。而柱子的竖向位移主要由轴向受压变形引起,通常很小, 则此时柱可作为主梁的不动铰支座,主梁也可简化为连续梁。 主梁对次梁的支承在计算时一般按不动铰支座处理。但实际上主梁 本身的变形将使其支座成为弹性支承 ,主梁刚度越小 ,弹性支承特点越
可变荷载:人群、货物以及雪荷载、屋面积灰荷载和施工活荷载等一 般折算成等效均布荷载,在一跨内按满跨布臵。荷载标准值及荷载分项
系数,详见《建筑结构荷载规范》。
荷
载 计 算 范 围
1.2.1 单向板肋梁楼盖设计
板
计算单元:1m宽板带
荷
载:均布荷载
荷
载 计 算 范 围
1.2.1 单向板肋梁楼盖设计
装配整体式混凝土楼盖 兼具现浇式楼盖和装配式楼盖的优点。其整体性较装配式的好,又 较现浇式的节省模板。
1.1 概述
《高层建筑混凝土结构技术规程》(JGJ3-2002)规定: 当房屋高度≥50m时,框剪结构、筒体结构及复杂高层建筑
楼盖应采用现浇混凝土楼盖;剪力墙结构和框架结构宜采用
现浇混凝土楼盖。
1.1 概述
1.1
概述
1.1
概述
楼盖的主要结构功能
把楼盖上的竖向力传给竖向结构;
把水平力传给竖向结构或分配给竖向结构; 作为竖向结构构件的水平联系和支撑。
建筑结构选型------ 梁板结构
板=>梁=>柱或墙(双向板);
4.板的力学分类:L1/L2≥3时为单向板;L1/L2≤2时为双向板;
2<L1/L2 <3时宜按双向板计算,当按单向板计算时,长向应配
足量钢筋。L1、L2分别为板的长边和短边。
2021/8/23
8
现浇肋梁楼盖
• 现浇单向板肋梁楼盖
主梁沿纵向布置 刚度差、开窗小、
降层高
•布置 双向密肋楼盖中楼板平面可以为方 形、矩形,也可为多边形。梁肋可 双 向布置,也可以三向布置,柱 距不宜大于12m。
•肋梁 肋间距常采用1.0- 1.5m.肋高可取 跨度的1/20-1/30,肋宽一般为 150200mm。当肋间距大于1m时,具 有美观的建筑造型效果,可以省去 吊顶,增加楼层净高。
• 现浇单向密肋楼盖
单向板密肋楼盖常用于长宽比大 于1.5的楼盖,跨度不宜大于6.0m, 肋高跨比一般可取1/18—1/20。 肋宽一般为80-120mm。
2021/8/23
16
现浇密肋楼盖结构
• 现浇双向密肋楼盖
双向矩形布置
•应用 当建筑的柱网为方形或接近方形时 常采用双向密肋楼盖形式。双向密 肋楼盖可用于建造一些中、大跨度 楼盖。
• 钢筋混凝土楼盖的分类
10a.盒子房 吊装过程
10.预应力箱型楼盖
10b.盒 子房吊 装过程
10c.盒子 房最终 效果
2021/8/23
7
现浇肋梁楼盖
• 现浇肋梁楼盖的特点、组成与传力路径
1.特点:梁板布置灵活,但要求较大的层高;
2.组成:板、次梁、主梁;
3.传力路径:板=>次梁=>主梁=>柱或墙(单向板)或
建筑结构选型
梁板结构——整体式双向板梁板结构
1.3 整体式双向板梁板结构由两个方向板带共同承受荷载,在纵横两个方向上发生弯曲且都不能忽略的四边支承板,称为双向板。
双向板的支承形式:四边支承、三边支承、两边支承或四点支承。
双向板的平面形状:正方形、矩形、圆形、三角形或其他形状。
双向板梁板结构。
又称为双向板肋形楼盖。
图1.3.1。
双重井式楼盖或井式楼盖。
我国《混凝土结构设计规范》(GB50010-2002)规定:对于四边支承的板,●当长边与短边长度之比小于或等于2时,应按双向板计算;●当长边与短边长度之比大于2,但小于3时,宜按双向板计算;若按沿短边方向受力的单向板计算时,应沿长边方向布置足够数量的构造钢筋;●当长边与短边长度之比大于或等于3时,可按沿短边方向受力的单向板计算。
1.3.1 双向板的受力特点1、四边支承双向板弹性工作阶段的受力特点整体式双向梁板结构中的四边支承板,在荷载作用下,板的荷载由短边和长边两个方向板带共同承受,各个板带分配的荷载,与长跨和短跨的跨度比值0201l l 相关。
当跨度比值0201l l 接近时,两个方向板带的弯矩值较为接近。
随着0201l l 的增大,短向板带弯矩值逐渐增大,最大正弯矩出现在中点;长向板带弯矩值逐渐减小。
而且,最大弯矩值不发生在跨中截面,而是偏离跨中截面,图1.3.2。
这是因为,短向板带对长向板带具有一定的支承作用。
2、四边支承双向板的主要试验结果 位移与变形双向板在荷载作用下,板的竖向位移呈碟形,板的四角处有向上翘起的趋势。
●裂缝与破坏对于均布荷载作用下的正方形平面四边简支双向板:●在裂缝出现之前,基本处于弹性工作阶段;●随着荷载的增加,由于两个方向配筋相同(正方形板),第一批裂缝出现在板底中央部位,该裂缝沿对角线方向向板的四角扩展,直至因板底部钢筋屈服而破坏。
●当接近破坏时,板顶面靠近四角附近,出现垂直于对角线方向、大体呈圆弧形的环状裂缝。
这些裂缝的出现,又促进了板底对角线方向裂缝的发展。

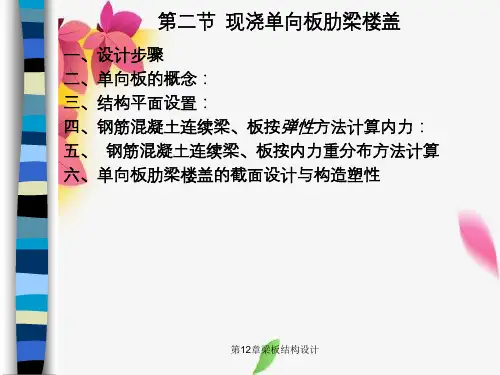

第12章梁板结构设计
(二)楼盖进行结构平面布置时,应注意
★ 在平面布置时,梁板一般均应布置成等跨或接近等跨, ★ 板上有墙时,注意墙下的相应位置设梁,避免由板直接
承受较大的集中荷载或较大的线荷载。 ★板上开洞,应考虑沿洞口四周布置小梁。 ★主梁上次梁至少二根,可使主梁弯矩变化平缓,受力较
有利。 ★梁宜在整个建筑平面范围内拉通。
n 支承条件、计算跨度、计算跨数 支承条件:
构件 类型
边支座
按弹性方法
中间支座
砌体
梁或柱
梁或砌体
柱
板 简支 固端
支承链杆
次梁 简支 固端
支承链杆
主梁 简支
ib ic
5
简支
ib
ic
5
框架梁
第12章梁板结构设计
ib ic
5
支承链杆
ib ic 5 框架梁
计算跨度:
按弹性方法
n 跨度:构件支座中心线之间的距离或定位轴线与支座中 心线之间的距离。
n 计算方法:按弹性方法计算; 按考虑内力重分布计算。
n (一) 计算假定: n (二) 计算单元: n (三) 计算简图: n (四) 折算荷载: n (五)活荷载不利布置和内力包络图 n (六)弯矩、剪力设计值:
第12章梁板结构设计
(一) 计算假定:
按弹性方法
1、梁、板为弹性杆件 2、梁、板的支承情况 3、在确定梁、板的支座反力时,为方便,可忽略梁、板 的连续性,每一跨按简支梁计算支座反力。
第12章梁板结构设计
绘制弯矩包络图的步骤:
n
1) 列出恒载及其与各种可能的最不利活荷载布置的组 合; 2) 对上述每一种荷载组合求出各支座的弯矩,并以支 座弯矩的连线为基线,绘出各跨在相应荷载作用下的剪 力、弯矩图。 3) 绘出上述弯矩图的外包线,即得所求的弯矩包络图。
设计第2篇 梁板结构设计
2.2单向板肋梁楼盖的设计计算
第2篇 梁板结构设计
2.2单向板肋梁楼盖的设计计算
第2篇 梁板结构设计
2.2单向板肋梁楼盖的设计计算
b 梁的宽高比( b / h )一般为1/3~1/2, 以50mm为模数
最小板厚: 屋 面 板 h ≥60mm 民用建筑楼板 h ≥70mm 工业建筑楼板 h ≥80mm 高跨比 h / l 中的l 取短向跨度 板厚一般宜为80mm≤ h ≤160mm
高跨比 h / l 中的 h 为肋高 板厚:当肋间距≤700mm, h ≥40mm 当肋间距>700mm,h ≥50mm 板的悬臂长度≤500mm, h ≥60mm 板的悬臂长度>500mm,h ≥80mm
A
1
B
2
C
3
D
4
E
5
F
A
1
B
2
C
3
D
4
E
5
F
A
1
B
2
C
3
D
4
E
5
F
A
1
B
2
C
3
D
4
E
5
F
2.2单向板肋梁楼盖的设计计算
第2篇 梁板结构设计
活荷载在不同跨间时的弯矩图和剪力图
2.2单向板肋梁楼盖的设计计算
第2篇 梁板结构设计
结构最不利荷载组合
恒载一次布置,活载分跨 布置再组合 跨中最大:本跨布置,隔 跨布置 跨中最小:相邻跨布置, 然后隔跨布置 支座最大:左右跨布置, 然后隔跨布置 支座最大剪力:同支弯矩 座最大
【精品课件】梁板结构设计
装配整体式楼盖是将各种预制梁、板在现场吊装就位后, 通过整浇措施和现浇混凝土构成整体。装配整体式楼盖 的刚度、整体性和抗震性能比装配式楼盖好,又比现浇 式楼盖节省模板和支承,但焊接工作量往往较大,并且 需要混凝土二次浇注。
现浇式
2019/5/25
4
1.1楼盖的结构类型
按施工方法分类
2.荷载
在计算主、次梁上的荷载时,根据计算假定③,忽略板或 次梁连续性的影响,按简支传递考虑。
次梁和主梁的荷载取其从属面积上的荷载 梁的从属面积是指该梁与其两侧相邻梁间距的一半范围 内的面积。 板、次梁主要承受均布荷载。 主梁则主要承受由次梁传来的集中荷载,一般主梁自重 所占比重不大,可将其换算成集中荷载加到次梁传来的 集中荷载内
50
向 工业建筑楼面板 板 行车道下的楼面
板
70 80
悬臂长度≤500 悬臂板
悬臂长度>500
60 80
双向板
80
无梁楼板
150
2019/5/25
14
1.3.2梁
原则
1)梁、板受力合理。在楼、屋面上有机器设备、冷却塔、 悬吊装置和隔墙等荷载较大部位,宜设制次梁;条件允许 时,主梁跨内最好不要只设置一根次梁,以减小主梁跨内 弯矩的不均匀分布;楼板上开有较大尺寸(大于800mm) 的洞口时,应在洞边设置小梁。
装配式混凝土楼盖 装配整体式混凝土楼盖 现浇式混凝土楼盖
现浇式混凝土楼盖,其刚度大,整体性、抗震性能及防 水性能都比较好,可适用于各种特殊的情况。例如,有 较重的集中设备荷载或有较复杂的孔洞,有振动荷载作 用,平面布置不规则,高层建筑以及抗震结构等。缺点 是需要现场支模和铺设钢筋,现场的工作量大,且工期 较长。
混凝土梁板结构设计规范
混凝土梁板结构设计规范一、概述混凝土梁板结构是一种常见的建筑结构形式,具有承载能力强、刚度好、施工便利等优点。
本文将详细介绍混凝土梁板结构设计规范,包括梁板结构的基本概念、设计原则、材料选用、荷载计算、梁板尺寸设计、钢筋配筋、施工要求等内容。
二、基本概念1. 梁板结构:由梁和板组成的一种结构形式,梁为纵向构件,板为横向构件;2. 梁:承受横向荷载并将荷载传递到柱上的构件;3. 板:承受纵向和横向荷载并将荷载传递到梁上的构件;4. 梁板节点:梁和板相交的部分。
三、设计原则1. 安全性原则:梁板结构设计应保证结构在正常使用条件下不会发生破坏或失稳;2. 经济性原则:梁板结构设计应尽可能减小结构重量和使用材料的数量,降低建造成本;3. 实用性原则:梁板结构设计应符合实际使用的要求,满足使用功能和舒适度等要求;4. 美观性原则:梁板结构设计应考虑建筑美观度,满足建筑设计和环境要求。
四、材料选用1. 混凝土:应选用符合国家标准的普通混凝土或高强混凝土,强度等级不低于C30;2. 钢筋:应选用符合国家标准的钢筋,抗拉强度不低于400MPa;3. 砖:应选用符合国家标准的砖,抗压强度不低于7.5MPa;4. 砂浆:应选用符合国家标准的砂浆,砂浆标号不低于M5。
五、荷载计算1. 自重:按照材料密度和结构构型计算;2. 活载:根据设计使用功能和区域规划标准计算;3. 风荷载:根据所在地区风速、结构高度、结构形式等因素计算;4. 地震作用:根据所在地区地震烈度和结构性质等因素计算。
六、梁板尺寸设计1. 梁的截面尺寸:根据荷载计算结果和混凝土和钢筋的力学性能计算;2. 板的厚度:根据荷载计算结果和混凝土和钢筋的力学性能计算;3. 梁长宽比:梁的长宽比应在10以下,以保证结构的稳定性;4. 板长宽比:板的长宽比应在5以下,以保证结构的稳定性。
七、钢筋配筋1. 梁的钢筋配筋:根据梁截面的受力性能计算钢筋的数量和布置方式;2. 板的钢筋配筋:根据板的受力性能计算钢筋的数量和布置方式;3. 梁板节点处的钢筋配筋:根据节点受力情况计算节点处的钢筋数量和布置方式。
混凝土结构设计01梁板结构设计
混凝土结构设计01梁板结构设计梁板结构是混凝土结构中最常见的结构形式之一,其主要由梁和板构成。
梁一般用于承受水平荷载和垂直荷载,而板则用于承受水平荷载、垂直荷载以及面内挠曲力和剪力。
因此,在进行梁板结构设计时,需要满足以下几个要求:1.承载能力:梁板结构设计需要满足结构的承载能力要求,即能够承受设计荷载而不发生破坏。
为了满足承载能力要求,需要进行强度设计和极限状态设计,并根据结构的受力特点进行合理的选材和截面设计。
2.刚度和稳定性:梁板结构在承受荷载时需要具有足够的刚度和稳定性,以保证结构不会发生过大的挠度和变形。
在梁的设计中,需要考虑梁的跨度、截面形状和截面尺寸等因素;在板的设计中,则需要考虑板的厚度和支承条件等因素。
3.施工性和经济性:梁板结构设计还需要考虑结构的施工性和经济性。
在施工性方面,需要设计合理的结构形式和构造节点,以便于施工和施工工艺的安排。
在经济性方面,需要在不降低结构质量和安全性的前提下,选择合理的材料和结构参数,以实现结构的经济性。
在进行梁板结构设计时,需要根据结构的使用性能和荷载特点进行合理的分析和计算。
首先,需要确定结构的荷载,包括永久荷载、活荷载和附加荷载等。
其次,需要根据结构的受力特点,进行梁板结构的受力分析,确定结构内力分布和反力大小。
然后,根据结构的受力分析结果,进行结构的选材和截面设计,满足结构的承载能力和刚度要求。
最后,进行结构的稳定性检验和验算,确保结构的稳定性和抗侧扭能力。
在梁板结构设计中,需要注意以下几个问题:首先,需要根据结构的受力特点,确定合理的截面形状和尺寸;其次,需要考虑梁与板的连接方式和构造节点的设计,以确保结构的整体性和耐久性;最后,在进行结构设计时,需要考虑结构的维修和维护要求,以提高结构的使用寿命和可靠性。
综上所述,混凝土结构设计中的梁板结构设计是一个非常重要的环节,需要根据结构的使用性能和荷载特点进行合理的分析和计算,满足结构的承载能力、刚度和稳定性要求,并考虑结构的施工性和经济性,以实现结构的安全、经济和持久使用。
混凝土结构设计规范梁板构件的构造规定
外不小于20d处截断,且从该钢筋强度充分利用截面伸出的长度不应小于l a;2当V>时,应延伸至按正截面受弯承载力计算不需要该钢筋的截面以外不小于h0且不小于20d处截断,且从该钢筋强度充分利用截面伸出的长度不应小于l a+ h0;3当按上述规定确定的截断点仍位于负弯矩受拉区内,则应延伸至按正截面受弯承载力计算不需要该钢筋的截面以外不小于且不小于20d 处截断,且从该钢筋强度充分利用截面伸出的长度不应小于l a+ 。
在钢筋混凝土悬臂梁中,应有不少于两根上部钢筋伸至悬臂梁外端,并向下弯折不小于12d;其余钢筋不应在梁的上部截断,而应按本规范第条规定的弯起点位置向下弯折,并按本规范第条的规定在梁的下边锚固。
梁内受扭纵向钢筋的配筋率ρt l应符合下列规定:ρt l=√(T / Vb)f t / f y ()当T/Vb>时,取T/Vb=。
式中ρt l——受扭纵向钢筋的配筋率:ρt l=A s t l / (bh);b——受剪的截面宽度,按本规范第条的规定取用;A s t l——沿截面周边布置的受扭纵向钢筋总截面面积。
沿截面周边布置的受扭纵向钢筋的间距不应大于200mm和梁截面短边长度;除应在梁截面四角设置受扭纵向钢筋外,其余受扭纵向钢筋宜沿截面周边均匀对称布置。
受扭纵向钢筋应按受拉钢筋锚固在支座内。
在弯剪扭构件中,配置在截面弯曲受拉边的纵向受力钢筋,其截面面积不应小于按本规范第条规定的受弯构件受拉钢筋最小配筋率计算出的钢筋截面面积与按本条受扭纵向钢筋配筋率计算并分配到弯曲受拉边的钢筋截面面积之和。
对箱形截面构件,本条中的b均应以b h代替。
当梁端实际受到部分约束但按简支计算时,应在支座区上部设置纵向构造钢筋,其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的四分之一,且不应少于2根;该纵向受力钢筋自支座边缘向跨内伸出的长度不应小于,此处,l0为该跨的计算跨度。
在混凝土梁中,宜采用箍筋作为承受剪力的钢筋。
建筑结构与受力分析 之 梁板结构
三、单向板肋梁楼盖
2.荷载的计算
板的负荷 面积
主梁集中荷载的 负荷面积
次梁 的负 荷面 积
次梁的 间距
次梁
主梁
柱
此力分析 梁时不要, 设计柱时 不能丢!
板
主梁
1m 次梁
三、单向板肋梁楼盖
2.荷载的计算
注意!!!
若楼面梁的从属面积较大,计算梁所受 的荷载时,应在活荷载标准值前乘以一 0.6~1.0的折减系数。
楼盖的一般形式
无柱帽
有柱帽
五、无梁楼盖
1. 无梁楼盖的形式和破坏特征
楼盖的一般形式
*装配式:柱子插
入基础浇地坪分 层浇楼板分阶段提 升至相应标高临时 固定浇柱帽形成整 体(升板结构)
群柱失稳
*现浇式
五、无梁楼盖
1. 无梁楼盖的形式和破坏特征
楼盖的破坏特征
*破坏特征
五、无梁楼盖
3. 板截面设计和构造要求
* 纵向钢筋的布置按内力包罗图
* 主、次梁相交处的附加箍筋
Fl
Fl
Fl
Fl
直接受剪
间接受剪
三、单向板肋梁楼盖
5. 单向板肋梁楼盖的截面设计和构造
主梁的设计要点(附加横向钢筋)
Fl 2 f y Asb sin mnf yv Asv1
优先选用箍筋
五、无梁楼盖
1. 无梁楼盖的形式和破坏特征
高跨比 h / l中的 h为肋高 板厚:当肋间距≤700mm,
h ≥40mm
当肋间距>700mm,h ≥50mm
板的悬臂长度≤500mm,h ≥60mm 板的悬臂长度>500mm,h ≥80mm
h≥150mm
三、单向板肋梁楼盖
混凝土梁板结构设计标准
混凝土梁板结构设计标准一、简介混凝土梁板结构是一种常见的建筑结构形式,具有承载能力强、刚度高、施工便利等优点。
在设计混凝土梁板结构时,应遵循相关的设计标准,保证结构的安全性和可靠性。
本文将详细介绍混凝土梁板结构设计标准。
二、国家标准1. GB 50010-2010《混凝土结构设计规范》GB 50010-2010是我国混凝土结构设计的基础规范,其中涵盖了混凝土梁板结构的设计要求。
该规范规定了混凝土梁板结构的受力性能、设计荷载、构件尺寸、钢筋配筋、构件连接、施工质量等方面的要求。
在设计混凝土梁板结构时,必须严格遵守该规范。
2. GB 50017-2017《钢筋混凝土设计规范》GB 50017-2017是我国钢筋混凝土结构设计的基本规范,其中涵盖了混凝土梁板结构的设计要求。
该规范规定了混凝土梁板结构的构造形式、构造高度、配筋要求、荷载计算等方面的要求。
在设计混凝土梁板结构时,必须参考该规范。
3. GB 50068-2018《建筑抗震设计规范》GB 50068-2018是我国建筑抗震设计的基本规范,其中涵盖了混凝土梁板结构的抗震设计要求。
该规范规定了混凝土梁板结构的抗震性能、抗震设计震度、抗震设防烈度等方面的要求。
在设计混凝土梁板结构时,必须按照该规范进行抗震设计。
三、设计要求1. 受力性能混凝土梁板结构的受力性能应符合建筑结构设计的基本原则,即力学平衡、构造合理、材料合理、施工质量可靠等要求。
在设计混凝土梁板结构时,应根据结构的受力特点和荷载情况,确定结构的截面形式、构造高度、钢筋配筋等参数。
2. 设计荷载混凝土梁板结构的设计荷载应根据建筑结构设计规范的要求确定。
设计荷载包括常规荷载、特殊荷载、地震作用等。
在设计混凝土梁板结构时,应根据实际情况合理确定荷载标准。
3. 构件尺寸混凝土梁板结构的构件尺寸应根据结构受力特点和荷载情况,按照建筑结构设计规范的要求确定。
构件尺寸包括构件截面尺寸、构件长度、构件间距等。
梁板结构设计实训报告
一、实训目的本次实训旨在使学生掌握梁板结构设计的基本原理和方法,提高学生的实践操作能力。
通过本次实训,使学生能够熟悉梁板结构设计的基本流程,掌握设计参数的选择和计算方法,培养学生的创新意识和团队协作能力。
二、实训内容1. 梁板结构设计基本原理(1)梁板结构概述:梁板结构是建筑工程中常用的结构形式,主要由梁、板、柱等构件组成。
梁板结构具有承载能力强、刚度大、稳定性好等优点。
(2)梁板结构设计基本原理:梁板结构设计主要包括梁、板、柱等构件的设计。
梁的设计应满足承载力和稳定性要求;板的设计应满足刚度、抗裂性和抗渗性要求;柱的设计应满足承载力和稳定性要求。
2. 梁板结构设计参数选择与计算(1)梁的设计参数:梁的设计参数包括截面尺寸、配筋率、材料强度等。
截面尺寸的选择应根据荷载大小、跨度和梁的受力状态确定;配筋率的选择应根据荷载大小、材料强度和抗裂要求确定;材料强度的选择应根据规范要求确定。
(2)板的设计参数:板的设计参数包括板厚、配筋率、材料强度等。
板厚的选择应根据荷载大小、跨度和板的受力状态确定;配筋率的选择应根据荷载大小、材料强度和抗裂要求确定;材料强度的选择应根据规范要求确定。
(3)柱的设计参数:柱的设计参数包括截面尺寸、配筋率、材料强度等。
截面尺寸的选择应根据荷载大小、柱的受力状态和柱的高度确定;配筋率的选择应根据荷载大小、材料强度和稳定性要求确定;材料强度的选择应根据规范要求确定。
3. 梁板结构设计实例以某住宅楼一层梁板结构为例,进行梁板结构设计。
(1)荷载计算:根据规范要求,计算梁板结构所承受的荷载,包括恒载、活载和风荷载。
(2)梁的设计:根据荷载计算结果,选择合适的截面尺寸、配筋率和材料强度,进行梁的设计。
(3)板的设计:根据荷载计算结果,选择合适的板厚、配筋率和材料强度,进行板的设计。
(4)柱的设计:根据荷载计算结果,选择合适的截面尺寸、配筋率和材料强度,进行柱的设计。
(5)绘制梁板结构施工图:根据设计结果,绘制梁板结构施工图。
建筑结构模块之梁板结构概述brgm
3、主梁的构造要求
① 截面尺寸主梁的跨度为l=5~8m,梁高为h=(1/14~1/8)l,梁宽为b=(1/3~1/2)h。纵向钢筋的配筋率一般为0.6%~1.5%。② 主梁在砌体墙上的支撑长度a≥370mm③ 配筋要求:同次梁④ 配筋方式主梁纵向受力钢筋的弯起和截断,原则上按弯矩包络图确定,并满足有关构造要求。⑤ 主梁附加横向钢筋主梁和次梁相交处,主梁高度范围内受到次梁传递的集中荷载易出现斜裂缝,应在集中荷载影响区内附加横向钢筋(箍筋或吊筋)防止斜裂缝出现引起局部破坏。
3.装配整体式楼盖 在预制楼盖上整浇一层钢筋砼整浇层。 优点:整体性、抗震性均较装配式楼盖好。 缺点:造价较装配式楼盖高。
8.1 概述
按结构形式,现浇混凝土楼盖可分为:
单向板肋梁楼盖
双向板肋梁楼盖
无梁楼盖
密肋楼盖
井式楼盖
8.1 概述
单向板肋梁楼盖
8.3 双向板肋形楼盖
食堂的现浇双向板肋梁楼盖
8.3 双向板肋形楼盖
一、结构平面布置空间不大,接近正方,可不设中柱,如(a)图;空间较大,宜设中柱,并设纵横梁,如(b)图;空间更大,柱距较大,柱间设井字梁如(c)图。
8.3 双向板肋形楼盖
板底:第一批裂缝出现在板底中央,之后沿对角线成45°向四角扩展。板顶:即将破坏时,在板顶四角附近出现垂直对角线方向、大体呈环状的裂缝。
平台梁是承受自重及斜板传来均布荷载的简支梁。 休息平台板可以是支承在平台梁上的简支板,承受休息 平台自重和活荷载。
8.3 双向板肋形楼盖
中间板带与边板带的正弯矩钢筋配置
8.4 楼梯
楼梯的结构形式
按施工方法:整体式楼梯和装配式楼梯; 按平面布置:直跑楼梯、双跑楼梯、三跑楼梯、 旋转楼梯、剪刀式楼梯等; 按结构受力:板式楼梯、梁式楼梯、悬挑楼梯、 螺旋楼梯等。
梁板结构设计方法(塑性理论)
利用传感器和智能监测技术,对梁板结构进行实时监测和 健康评估,及时发现潜在的损伤和隐患,提高结构的安全 性和可靠性。
新材料、新工艺的应用前景
高性能材料
采用高性能材料,如高强度钢材、 铝合金、复合材料等,提高梁板 结构的承载能力和刚度。
新型连接方式
研究新型的连接方式和连接技术, 提高梁板结构的整体性和稳定性, 降低连接部位的应力集中和损伤风 险。
抗震设计
在地震多发地区,利用塑性理论进行梁板结构的抗震设计尤 为重要。通过塑性理论,可以预测结构在地震作用下的损伤 和破坏情况,从而采取有效的抗震措施,提高桥梁的抗震性 能。
建筑工程中的应用
高层建筑
高层建筑的梁板结构需要承受较大的竖向荷载和水平荷载,利用塑性理论可以 更准确地分析结构的受力性能,优化结构设计,提高建筑的稳定性和安全性。
塑性极限分析采用简化模型和假设,忽略结构中的弹性变形和屈服不均匀性,只考 虑塑性变形和应力状态。
塑性极限分析的优点在于能够快速评估结构的承载能力,但缺点是忽略了结构中的 细节和局部效应,可能导致计算结果不够精确。
弹塑性分析
弹塑性分析是一种更精确的结构设计 方法,考虑了结构中的弹性变形和屈 服不均匀性,能够更准确地描述结构 的应力分布和变形行为。
梁板结构设计方法(塑性理论)
• 梁板结构塑性理论概述 • 梁板结构的塑性分析方法 • 梁板结构的塑性设计方法 • 梁板结构塑性理论的工程应用 • 梁板结构塑性理论的发展趋势与展
望
01
梁板结构塑性理论概述
塑性理论的基本概念
塑性变形
当外力达到一定程度时,材料会发生不可逆的变 形,这种变形称为塑性变形。
弹塑性分析的优点在于能够考虑结构 中的细节和局部效应,但缺点是需要 更多的计算资源和时间。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
混凝土结构设计 (3) 折算恒载与折算活载
第1章
主 页 目 录
考虑主梁对次梁、次梁对板的约束影响。 1 1 ' ' g g q q q 板 2 2 1 3 ' ' 次梁 g g q q q 4 4 当梁板直接搁置在砖墙或钢梁上时,按实际恒载和 实际活载计算。
上一章 下一章 帮 助
帮 助
混凝土结构设计
第1章
计算跨度
对多跨连续梁板
a b l0 ln ,且 2 2 h b 边 l0 ln (板) 跨 2 2 b l0 1.025ln (梁) 2
中 间 跨
l0 lc l0 ln h(板) l0 1.025l(梁) n
帮 助 主 页 目 录 上一章 下一章
混凝土结构设计
第1章
内力重分布
主 页 目 录 上一章
超静定结构中,某一截面由于裂缝出现、钢筋与混凝土 粘结破坏、钢筋屈服等原因,使截面内力分布与按弹性
下一章 帮 助
理论分析时有所不同的现象,称为出现了内力重分布。
超静定结构才有内力重分布,静定结构只有应力重分布
混凝土结构设计
第1章
弯矩调幅法
主 页 目 录 上一章 下一章 帮 助
混凝土结构设计
第1章
分布筋与受力筋方向垂直,每米不小于4根,直径常为 8 mm,且截面面积不小于受力钢筋截面面积的15%。 主 页 嵌入墙内的板,其板面应配附加钢筋。 垂直于主梁的板面应设附加钢筋。
目 录 上一章 下一章 帮 助
混凝土结构设计
(2) 等跨连续板
2 M mp ( g q)l0
…1-13
mp 为等跨连续板的弯矩系数,见表1.1。 式中,
混凝土结构设计
第1章
表1.1 连续梁和连续单向板的弯矩计算系数 mb、 mp
截面位置
支承情况 端 边跨 支座 跨中 距端第 距端第二 二支座 跨跨中 中间 支座 中间跨 跨中 主 页 目 录 上一章 下一章 1/16 -1/14 1/16 帮 助
第1章
(1) 按弹性分析方法计算内力,按活载最不利分布 进行内力组合得出最不利弯矩图; (2) 按CECS51:93要求对支座弯矩调幅; (3) 计算支座弯矩调幅后相应的跨中弯矩值,且比 弯矩值不得小于弹性弯矩值。
连续梁各控制截面的剪力设计值 可按荷载最不利布置,根据调整后的支座弯矩用静 力平衡条件计算;也可近似取用考虑荷载最不利布 置按弹性方法算得的剪力值。
(b) 塑性铰可以传递弯矩, M≤Mu ;
(c) 塑性铰的转动是有限的:
主 页 目 录
p (u y )lp
…1-10
上一章 下一章 帮 助
u 为极限曲率; y 为屈服曲率;lp为塑性 式中,
铰的等效长度。
塑性铰可分为拉铰(受拉钢筋屈服)和压铰(受拉 钢筋不屈服),拉铰转动量大于压铰。
工业楼面:h≥70 mm 民用楼面:h≥60 mm
连续板 简支板 悬臂板
屋
面:h≥70 mm
梁板内力计算方
法 按弹性理论计算
1 l h≥ 40 1 l h≥ 35 1 l h≥ 12
主 页 目 录 上一章 下一章 帮 助
按结构力学方法计算。下例情况下按弹性理论 方法计算:
混凝土结构设计
第1章
(1)直接承受动力荷载和疲劳荷载作用的楼盖; (2)在使用阶段不允许出现裂缝或对裂缝开展有较高要求 的楼盖; (3)处于侵蚀性环境及负温下的楼盖。
梁无主次之分,荷载两向传递。
主 页 目 录 上一章 下一章
2 l2 / l1 3时宜按双向板设计
亦可按短边方向的单向板计算,但长边方向应布置 足够的构造钢筋,只配分布钢筋不够。
传力方式:板上荷载 基础 两个方向梁 墙、柱
帮 助
混凝土结构设计
第1章
井式楼盖与密肋楼盖
可无柱,使用方便,但梁跨度 大。楼面刚度弱,变形大。 梁高h ≥ 1 l 。 0 18
主 页 目 录 上一章 下一章 帮 助
现浇式:板与梁钢筋交织,混凝土同时浇捣。这是本
章学习的重点。
现浇式钢筋混凝土楼(屋)盖分类
有梁楼盖 现浇楼盖 无梁楼盖
单向板肋形楼盖 双向板肋形楼盖 井式楼盖与密肋楼盖
混凝土结构设计
第1章
单向板肋形楼盖
l2 / l1 ≥ 3时按单向板设计
主 页 目 录 上一章
井式
肋距≤ 1.5 m,楼面刚度比井 式大,变形比井式小。 传力方式: 密肋 板 梁 墙 基础
下一章 帮 助
混凝土结构设计
第1章
无梁楼盖
主 页 目 录 上一章 下一章
传力方式: 板
柱
基础
帮 助
板不宜薄,h≥150mm。柱距不宜大。
混凝土结构设计
第1章
§1.2 现浇单向板肋形楼(屋)盖设计
混凝土结构设计
第1章
荷载
(1) 恒载:自重、粉灰重等。 恒载标准值=体积×材料自重 常用的材料和构件自重见教材附录2。 (2) 活荷载:人群、家具等。 民用建筑楼面活载标准值见教材附录3。
目 录 上一章 下一章 帮 助 主 页
板和次梁一般以均布荷载为主。
承载力计算荷载用设计值,要将荷载标准 值乘以荷载分项系数γG 或γQ 。
A
梁、板搁置 在墙上 0
Ⅰ
1/11
B
Ⅱ
C
Ⅲ
-1/16 与梁整 梁 浇连接 -1/24 板
梁与柱整浇 -1/16 连接
2跨 连续: 1/14 -1/10 3跨以 上连续: 1/14 -1/11
混凝土结构设计
第1章
表1.2 连续梁的剪力计算系数 vb
截面位置 支承情况 端支座内 侧Ain 0.45 距端第二支座 外侧Bex 0.60 0.55 0.55 0.55 内侧Bn 中间支座 外侧Cex 内侧Cin
混凝土结构设计 主梁
第1章
(1) 计算特点 主梁以承受次梁传来的集中荷载为主,为简化计 算,可将自重也折算成集中荷载计算。
主 页 目 录 上一章 下一章 帮 助
搁置 在墙上 与梁或柱 整浇连接
0.50
0.55
混凝土结构设计
第1章
配筋计算与构造要求
板
主 页 目 录 上一章 下一章 帮 助
(1) 配筋计算特点 按照《混凝土结构设计原理》(第二版) 第4章所介绍 的方法计算受力纵筋,受力纵筋沿短跨方向布置。 一般不验算斜截面承载力。 四周与梁整体连接的单向板,由于拱效应使板中 各计算截面弯矩减少,中间跨的跨中截面和中间支 座计算弯矩都按减少20%计算,其他截面不减少。
结构布置方法
板跨 l1=2.0 ~ 3.0m
主 页 目 录 上一章 下一章 帮 助
次梁
l2=4 ~ 6m h=(1/12 ~ 1/18)l2
b=(1/2 ~ 1/3) h
主梁
l3=5 ~ 8m h=(1/8 ~ 1/14)l3 b=(1/2 ~ 1/3) h
混凝土结构设计
板厚
第1章 为使板有足够的刚度, 板厚尚应满足:
主 页 目 录
b M 边=M中- V0 2
上一章 下一章 帮 助
…1-8
b ' V边=V中- ( g q' ) 2
…1-9
混凝土结构设计
第1章
单向板肋形楼盖按塑性内力重分布方法设计
计算单元及荷载
(1) 计算单元:与弹性方法相同。 a (2) 计算跨度: l l0 2 ,且 h 边跨 l l0 (板) 2 l 1.025l (梁) 0 中间跨 ll (梁) 0 (3) 荷载:用实际恒载与实际活载。
主 页 目 录 上一章 下一章 帮 助
混凝土结构设计
第1章
塑性铰
主 页 目 录 上一章 下一章
混凝土开裂后,截面的应力分布发生了变化,称应力发
生了重分布。钢筋屈服后,在荷载无明显增加的情况
下,截面的变形可以急剧增大,称出现了“塑性铰”。
帮 助
混凝土结构设计 塑性铰与普通铰的区别是:
第1章
(a) 塑性铰是单向铰,只能沿Mu方向转动;
主 页 目 录 上一章 下一章 帮 助
混凝土结构设计 等跨连续梁板内力计算
第1章
(1) 等跨连续梁
M mb ( g q)l02
V vb ( g q ) ln
主 页
…1-11 …1-12
目 录 上一章 下一章 帮 助
mb 、 vb分别为等跨连续梁的弯矩系数和 式中, 剪力系数,见表1.1和表1.2。
第1章
次梁
主 页 目 录 上一章
(1) 配筋计算特点 跨中按T形截面计算,支座按矩形截面计算。 正截面按《混凝土结构设计原理》(第二版)第 4章计算,斜截面按该书第5章计算。
(2) 构造要求 下一章 受力钢筋的弯起和切断原则上应按弯矩包络图确定。 对于跨度相差不超过20%、承受均布荷载的次梁,当 帮 助 q/g ≤ 3时,可按本教材中图1.2.16确定。
主 页
组成:梁+板,可有板无梁。 形式:楼盖、屋盖、阳台、雨篷、楼梯、片筏基础等。 目 录
上一章 下一章 帮 助
钢筋混凝土肋梁楼盖
钢筋混凝土无梁楼盖
混凝土结构设计
第1章
按施工方法分类
装配式:预制板+现浇(或预制)梁。 装配整体式:预制楼面上做刚性面层。
刚性面层:≥ 40 mm混凝土层,内配钢筋网。
主 页 目 录 上一章 下一章 帮 助
按塑性理论计算方法
单向板肋形楼盖按线弹性的计算
计算单元的确定
混凝土结构设计
