浮子流量计的刻度换算和粘度修正方法
浮子流量计的刻度换算和粘度修正方法

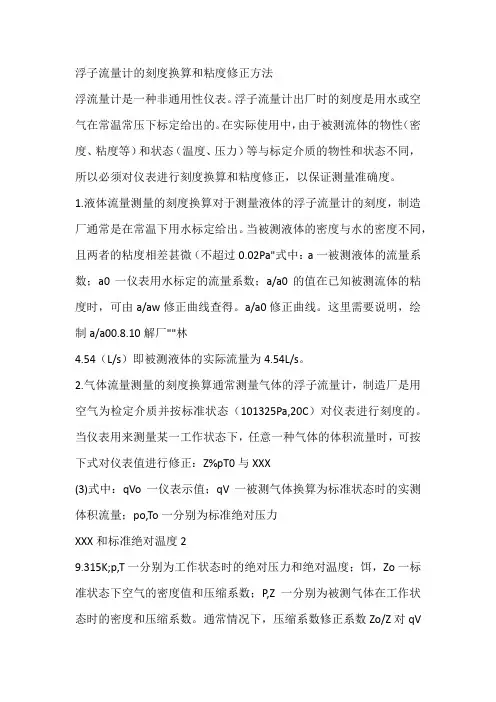

浮子流量计的刻度换算和粘度修正方法浮流量计是一种非通用性仪表。
浮子流量计出厂时的刻度是用水或空气在常温常压下标定给出的。
在实际使用中，由于被测流体的物性（密度、粘度等）和状态（温度、压力）等与标定介质的物性和状态不同，所以必须对仪表进行刻度换算和粘度修正，以保证测量准确度。
1.液体流量测量的刻度换算对于测量液体的浮子流量计的刻度，制造厂通常是在常温下用水标定给出。
当被测液体的密度与水的密度不同，且两者的粘度相差甚微（不超过0.02Pa"式中：a一被测液体的流量系数；a0一仪表用水标定的流量系数；a/a0的值在已知被测流体的粘度时，可由a/aw修正曲线查得。
a/a0修正曲线。
这里需要说明，绘制a/a00.8.10解厂""林4.54（L/s）即被测液体的实际流量为4.54L/s。
2.气体流量测量的刻度换算通常测量气体的浮子流量计，制造厂是用空气为检定介质并按标准状态（101325Pa,20C）对仪表进行刻度的。
当仪表用来测量某一工作状态下，任意一种气体的体积流量时，可按下式对仪表值进行修正：Z%pT0与XXX(3)式中：qVo一仪表示值；qV一被测气体换算为标准状态时的实测体积流量；po,To一分别为标准绝对压力XXX和标准绝对温度29.315K;p,T一分别为工作状态时的绝对压力和绝对温度；饵，Zo一标准状态下空气的密度值和压缩系数；P,Z一分别为被测气体在工作状态时的密度和压缩系数。
通常情况下，压缩系数修正系数Zo/Z对qV的影响可忽略不计，则式(3)可简化为%pToqqvojVfqvqvomV"、式中：qV浮子质量变为m时，流量示值修正后的值，单位为mVs;qvo一浮子质量为m时（即浮子质量变化前）流量刻度（仪表刻度），单位为m3/smo一变化前的浮子质量，kg;m变化后的浮子质量，kg;Vf浮子的体积，m3;3P被测敝体笞度，kg/m。
测量气体的浮子流量计的刻度换算可按下式进行：m (7)XXX。
金属管浮子流量计的流量换算关系
金属管浮子流量计的流量换算关系嘿，朋友！咱今儿来聊聊金属管浮子流量计的流量换算关系。
您知道吗，这金属管浮子流量计就像一位默默工作的“记数员”，它的任务就是准确告诉我们流体的流量情况。
可这流量的换算关系啊，就像一道复杂的数学谜题，得好好琢磨琢磨。
先来说说啥是流量。
流量简单理解就是单位时间内通过某一截面的流体体积或质量。
那金属管浮子流量计又是咋测量的呢？它里面有个浮子，就像一个会跳舞的小精灵，随着流体的流动而上下浮动。
浮子的位置变化就反映了流量的大小。
比如说，您在给汽车加油的时候，加油机上显示的数字不断增加，那就是在告诉您加了多少油，这就类似金属管浮子流量计在工作。
那这流量换算关系到底咋回事呢？咱假设一下，您要把一杯水在一分钟内倒完和在两分钟内倒完，这水的总量没变，可流量就不一样了，对吧？同样的道理，不同的流体、不同的流动时间、不同的管径大小，都会影响流量的测量和换算。
再举个例子，就像您跑步，同样的距离，快跑和慢跑所用的时间不同，速度也就不同啦。
这流量也是这个道理，不同的条件下，流量的数值会有很大的差别。
要是您在工厂里，用金属管浮子流量计测量某种液体的流量，可不能马虎。
比如说，您测量的是水，单位是升/分钟，可老板要的是立方米/小时，这就得好好换算一下，不然数据出错，那可就麻烦大啦！这流量换算关系就像一场精心编排的舞蹈，每个动作都要准确无误。
温度、压力、流体的密度等等，这些因素都像舞蹈中的音符，稍有差错，整个节奏就乱了。
所以啊，搞清楚金属管浮子流量计的流量换算关系，那可是相当重要！不然就像迷路的孩子，找不到正确的方向。
总之，金属管浮子流量计的流量换算关系可不是能随便糊弄的，得认真对待，才能让我们在测量流量的道路上不走弯路，得到准确可靠的数据！。
浮子流量计出现误差的原因与解决方法
浮子流量计出现误差的原因与解决方法
本文由/提供
浮子流量计既可以垂直安装也可以水平安装，但安装的倾角不能大于20度，否则就会影响测量甚至使测量无法进行，同时它的周围不能有铁磁性物体，否则也会对测量产生影响。
今天涡轮流量计简单分析下出现误差的原因及其解决小窍门：
最主要的是浮子流量计的安装位置应远离几个口，（即阀门变径口、泵出口、工艺管线转弯口等），同时要确保前5D后250mm直管段的要求。
浮子流量计在测量过程中，有时可能会出现误差，而其中原因之一就是液体介质的密度变化大。
也就是，流量计在标定前，我们会将介质按用户给出的密度换算成标校状态下水的流量，如果介质密度变化太大的话，就会对测量产生影响从而造成很大误差。
针对这样的状况，我们可以按以下方法进行：将变化以后的介质密度带入公式，换算成误差修正系数，然后再将流量计测出的流量乘以系数换成真实的流量便可解决。
此外，如果浮子流量计测量的是气体的话，那么就要采用温压补偿来取得真实的流量。
如遇更多疑问，欢迎咨询本公司技术人员，竭诚为您解答！。
浮子流量计检定介质与刻度介质不同时的刻度换算和粘度修正方法
ｑ ｑ ｖ ｏ ｕ
…
度、 压 力一样 ， 是一 般工 业生产 过程 中的重要参 数 。人 们 依靠 这些 参数 对 生产 流 程进 行监 督 和 控制 ， 并 实 现生 产 流程 的 自动 化 。这对 提高 产 品 的质 量 与产 量 ， 保 障生 产
２ Ｏ度 的色度标 准溶液 是 由 ５ ０ ０ 色 度标准溶 液稀 释而 来， 所 以它 的不 确 定度 由 ５ ０ ０色度 标 准溶 液 的定 值 不 确
定度 Ｉ ｂ ． １ （ Ｃ ｓ ） 以及稀 释过程 引入 的不确定 度 ｕ ２ （ ） 组成 。
＝
√０ ． ５ ％ ＋０ ． ５ ％２ ＋ ０ ． ２ ４ ％２ ＝０ ． ７ ５ ％
５ ． ４ 扩展 不确定 的表示
取 ｋ ＝２ ， 求得 仪器值误 差 的扩展不确 定度 为 ：
陈 李
（ 广东省 中山市质量计量监督检测所 ， 广东 中山 ５ ２ ８ ４ ０ ３ ）
摘 要： 浮子流量计检定介质与刻度介质不同时的刻度换算 。
关键词 ： 浮子流量计 ； 不同介质 ； 刻度换算
ｌ 概 述
流量 计量 广泛应 用 于工农 业生产 、 国 防建设 、 科学研 究、 对外 贸易 以及 人 民生 活 等各 个 领 域之 中。流量 与 温
《 计量与铡试技 术》 ２ ｏ １ ３年第４ ０卷第 ６期
浮 子 流 量 计 检 定 介 质 与 刻 度 介 质 不 同 时 的 刻 度换 算和 粘度 修正 方 法
Ｔ ｈ ｅ Ｍｅ ｔ ｈ ｏ ｄ ｏ ｆ Ｓ ｃ ａ ｌ ｅ Ｃ ｏ ｎ ｖ ｅ ｒ ｓ ｉ ｏ ｎ ａ ｎ ｄ Ｖ ｉ ｓ ｃ ｏ ｓ ｉ ｔ ｙ Ｃ ｏ ｒ ｒ ｅ ｃ ｔ ｉ ｏ ｎ ｗ ｈ ｅ ｎ Ｆ ｌ ｏ ａ ｔ Ｆ ｌ ｏ ｗ ｍｅ ｔ ｅ ｒ Ｕ ｓ ｅ Ｄｉ ｆ ｆ ｅ ｒ ｅ ｎ ｃ ｅ Ｓ ｃ ａ ｌ ｅ Ｍｅ ｄ ｉ ｕ ｍ ａ ｎ ｄ Ｃ ａ ｌ ｉ ｂ ｒ ａ ｉ ｔ ｏ ｎ Ｍｅ ｄ ｉ ｕ ｍ
金属管浮子流量计使用说明书
本产品经国家指定的质量检验机构检验认可，符合 GB3836.1-2010.GB3836.2-2010.GB3836.4-2010 标准的有关要求。
1
第二章 仪表结构与原理
第二章 仪表结构与原理
3
第二章 仪表结构与原理
图 4 M10 指示器
图 5 M8 指示器卫生型
4
第三章 技术参数
第三章 技术参数
类型
表1 参数
水（20℃）（1~200000）L/h 空气(20℃.0.1013MPa) 测量范围
(0.03~3000)m3/h 量程比 标准型 10:1 特殊型 20:1 扩展型 100:1
III
7.2 多线制（240VDC、220VAC 供电，ModBus、报警及脉冲输出、 批次处理方式）接线方法..................................................................... 36 7.3 干簧管开关量报警接线方法.......................................................... 38 第八章 仪表调试............................................................................................40 第九章 故障分析与处理................................................................................42 9.1 抖动...................................................................................................42 9.2 指针停到某一位置不动.................................................................. 42 9.3 阀门打开仪表指针到最大值.......................................................... 42 9.4 测量误差大.......................................................................................42 9.5 无电流输出.......................................................................................43 9.6 无现场显示.......................................................................................44 9.7 现场液晶总显示 0 或满量程.......................................................... 44 9.8 报警不正确.......................................................................................44 9.9 累积脉冲输出不正确...................................................................... 44 9.10 现场液晶显示与 PLC、DCS 上显示数值不符........................... 45 第十章 产品附件............................................................................................46 10.1 直管段.............................................................................................46 10.2 配对法兰、紧固件、密封垫........................................................ 46 10.3 磁过滤器.........................................................................................46 10.4 电池.................................................................................................46 10.5 ModBus、Hart 协议调制解调器及上位机软件........................... 46
浮子流量计的精度校准方法及影响因素研究
浮子流量计的精度校准方法及影响因素研究浮子流量计是一种常用的流量测量仪表，广泛应用于工业过程控制和流量计量领域。
然而，浮子流量计的精度校准一直是一个重要的问题，因为精确的流量测量对于生产运行和数据分析非常关键。
本文将介绍浮子流量计的精度校准方法，并探讨影响精度的因素。
首先，我们将介绍几种常用的浮子流量计的精度校准方法。
一种常见的方法是使用标准流量计对浮子流量计进行对比校准。
这种方法需要在实际流量条件下，将标准流量计和浮子流量计同时安装在同一管道中，通过对比两者的测量值来判断精度偏差。
另一种方法是使用标定表进行校准，即通过实验室的标定设备对浮子流量计进行校准。
这种方法可以精确地测量流量计的输出与实际流量之间的差异，从而确定准确的校准曲线。
除了上述方法外，还有一些其他影响浮子流量计精度的因素需要考虑。
首先，浮子流量计的温度和压力变化会影响其测量精度。
温度变化会导致流体的密度和粘度发生变化，从而影响浮子的上升速度。
而压力变化则会影响浮子测量孔的开口大小，从而影响浮子所受到的测量力。
因此，在进行精度校准时，必须根据实际工况条件进行相应的温度和压力调整。
其次，浮子流量计的安装位置和姿态对其精度也有很大的影响。
安装位置过于靠近管道的弯管或阀门等流体流动不稳定的区域，会使得流量计受到干扰，从而影响测量精度。
此外，流量计的姿态也要保持垂直于流动方向，以避免浮子的偏移或卡阻现象的发生。
另外，浮子流量计的材质和测量孔的尺寸也会对其精度产生影响。
材质的选择应根据流体的性质进行合理选择，以确保测量的准确性和长期稳定性。
而测量孔的尺寸和形状也需要根据流体流速和粘度进行合理设计，以避免涡流和回流现象的发生，从而影响浮子的运动和测量精度。
最后，除了浮子流量计本身的因素外，使用人员的操作技术和注意事项也会对测量精度产生影响。
在使用浮子流量计进行校准时，操作人员需要注意避免外界振动和干扰，以确保测量精度。
同时，定期的维护和清洁也是保证测量精度的重要手段，避免堵塞和磨损对测量精度造成不利影响。
玻璃转子流量计使用时的刻度如何修正及流量计算
玻璃转子流量计使用时的刻度如何修正及流量计算玻璃转子流量计是一种操作简单，使用方便、读数方便、用途很广的瞬时流量测量仪表，选好、用好这种仪表，显得极为重要。
在环境保护分析仪器、实验室流量测量、化工领域、机械领域等这些范畴里玻璃转子流量计用量多达三十万余台／年。
关于流量计如何看浮子读数，以下是厂家介绍的一种简单易用的方法供大家参考：眼睛齐平，对转子的上端平面读刻度,成从0刻度的方向开始。
在转子流量计上读出的数据为瞬时流量，要么是体积流量，要么为质量流量。
如为质量流量，你先换算为体积流量（单位m3/s），然后再根据转子流量计的口径用体积流量除以截面积就可以估算出来（注意：这里是估算，因为截面积不是线性的）玻璃转子流量计的选用可从以下几个方面考虑。
1、测量的对象。
即测量介质种类、压力大小、化学性质。
如液体介质、气体介质，对具腐蚀性的介质则应选择耐腐流量计。
2、流量计本身性能。
上述条件确定后一般讲，若价格没有大的变化，可优先选用针阀置于流量计上部的；有较大流通孔的，是直接流量刻度的；结构简单的；外部尺寸较小的等等。
如是小流量范围，则可选用球浮子式，因它测量时稳定、不易积尘、精度较高、互换性好。
3、根据价格选用。
一般讲，精度高的价格高。
要根据测量目的选用仪表精度等级，如只须控制测量介质通过量，经试运行调整，以后需始终稳定这个通过量，那么精度就是次要的。
二、玻璃转子流星计的刻度修正玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。
四川惠科达仪表认为流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。
这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。
因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。
考虑到环保仪器使用转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。
流量计调整方法及步骤
流量计调整方法及步骤
调整流量计的方法和步骤如下：
1.调试前，拧下保护盖，可以看到调零和满程电阻器，外接标准
电源及电流表。
2.在传感器没有液体的情况下，调节零点电阻器，使之输出电流
4mA。
3.传感器加液倒满量程，调节满程电阻器，使之输出电流
20mA。
4.反复以上步骤两三次，直到信号正常。
5.调节完毕，拧紧保护盖。
另外，还有一些流量计的调试步骤包括以下步骤：
1.零点调整：若实际流速为零，仪表流量也应调整为零。
对于高
精度测量，可以暂停自动调零设置，手动在仪表上设置零偏
差。
2.阻尼设定：对阻尼正确设置能帮助更加准确地监测变化过程，
或获取测量的平均值。
通常，当自动归零功能生效时，获得的响应时间约为阻尼设置时间的10倍，并且应该设置适当的阻
尼时间以便观察测量值的真实变化或观察测量值的变化。
3.工作参数（数量）的设置：包括模拟输出范围（4-20mA）的设
置；人机界面设置；流量（或速度）范围设置等。
4.异常测量条件下的输出设置：当管中没有液体或液体中有气泡
或其他异常情况时，可以设置：保持测量值不变；上限输出；
产量低；零输出等。
同时，当累计脉冲输出时，输出截止，内部累计也截止。
5.设置空检测点。
请注意，不同型号的流量计在调试方法和步骤上可能存在差异。
如有需要，建议按照使用说明书或联系专业技术人员进行调试。
流量计的校准方法
流量计的校准方法
流量计的校准方法主要包括以下几个步骤：
1. 准备标准仪器：选取一个准确度高的标准仪器，该仪器能够准确测量待校准流量计的流量值。
2. 调整流量计的零点：在待校准的流量计关闭状态下，检查流量计的零点位置是否正确。
如果不正确，通过调节零点调节阀或调整传感器的位置等方式，将流量计的零点调整到正确位置。
3. 进行线性校正：在不同的流量点上，使用标准仪器测量流量计的流量值，并记录测量结果。
然后，将流量计的测量结果与标准仪器的结果进行比较，计算出误差值。
根据误差值，调整流量计的量程调节阀或传感器位置等参数，使流量计的测量结果与标准仪器的结果尽可能接近。
4. 重复校准：根据需要，可以进行多次的校准操作，以提高校准的准确性和可靠性。
5. 验证校准结果：校准完成后，再次使用标准仪器来检验已校准的流量计的测量结果。
如果测量结果符合预期的准确度要求，说明校准成功；如果不符合要求，则需要重新进行校准。
需要注意的是，在进行流量计校准时，应严格按照相关的操作规程和标准要求进行操作，并确保校准设备、环境和流量计的状态都处于稳定、正常的工作状态下，以保证校准结果的准确性和可靠性。
磁性浮子液位计维护方法及校准步骤
磁性浮子液位计维护方法及校准步骤磁性浮子液位计又称磁性液位计、磁翻柱液位计、磁翻板液位计，它是利用磁藕合原理进行工作的，磁性浮子液位计弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点。
磁性浮子液位计有侧装式和顶装式二种安装方式,无论那种方式都可以捆绑远传装置，使液位计即可以就地显示液位，又可以远程监控液位，捆绑后的磁性浮子液位计可称为远传型磁性浮子液位计。
磁性浮子液位计维护注意细则：1、磁性浮子液位计本体四周不容许有导磁物体接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作。
2、如用户自行接受伴热时，必需选用非导磁材料，如铜管、不锈钢等，伴热温度依据介质情况确定。
3、磁性浮子液位计安装必需垂直，磁性浮子液位计与容器引管间应装有球阀，便于检修和清洗。
4、介质内不应含有固体杂质或磁性物质，以免造成磁浮子卡住。
5、在搬运过程中可能照成磁浮子混乱，使用前应先校正。
6、应依据介质情况，定期清洗主导管内的杂质。
7、对超过确定长度（一般型3米、防腐型2米）的液位计，需加添中心加固法兰或耳攀作固定支撑，以加添自身强度。
8、磁性浮子液位计的安装位置应避开或阔别物料介质进出口处，避开物料流体局部区域的急速变化，影响液位测量的精准性。
磁性浮子液位计现场校准实在步骤（1）确定介质密度介质密度可以用标准密度计测量，磁性浮子流量计也可以依据用户供应的实在资料查取，介质密度需记录备案，确保介质密度能够符合液位计使用说明书的要求。
虽然理论上介质密度对液位计的示值有影响，但是实际使用中液位计的零位和满度值都可以通过电位器直接调整过来。
（2）确定参考零点a）用游标卡尺测量连接管路内径D，磁性浮子流量计在罐体上部确定一个标准液位的下尺点，如有条件，***好能够打磨成凹槽以免测深尺摇摆，并作记号；b）在罐内不带压力的状态下以手动方式往储罐内注水，当水位略高于液位计进水管时停止注水，磁性浮子流量计打开下连接法兰口手动球阀E并松开罐体与被校液位计间的连接法兰F（不取下，使水流不过冲）；直到管路中无涌动流时，关闭E，取下法兰，待罐内液体平稳时打开E，再待呈滴流状态，稳定1min（必要时可通过排水阀门排水，提高检测效率）；c）磁性浮子流量计用测深钢卷尺测量从测点到水面间的距离ha，实际零位空高h0=ha—D/2，此状态即液位计测量零点。
转子流量计的原理及计算
转子流量计的原理及计算1 概述转子流量计（Rotometer），又称浮子流量计（FloatTypeFlowmeter），在工业中得到广泛的应用。
它可测量液体、气体和蒸气的流量，宜测中小管径（DN4～250）的流量。
压力损失小且恒定，测量范围比较宽，量程比1：10，工作可靠且刻度线性，使用维修方便，对仪表前后直管段长度要求不高。
其测量精确度为±2%左右，受被测液体的密度、粘度、纯净度以及温度、压力的影响，也受安装垂直度的影响。
玻璃管浮子流量计结构简单，成本低，易制成防腐蚀性仪表，但其强度低。
金属管浮子流量计可输出标准信号，耐高压，能实现流量的指示、积算、记录、控制和报警等多种功能。
1.1 原理及结构1.1.1 冲量定理及应用设一物体的质量为m，作用其上的力为F，实际上流体的速度v，物体变化路程为L。
那么根据冲量定理可推出（1）1.1.2 测量原理及结构如果将阻挡体置于直立且具有锥度（上大下小）的管道中，就形成转子式的流量计，它的工作原理如图1所示。
当流量增加时，转子接受流体自下而上的冲力将增加，因而被冲向上方，一到达上面，由于流通截面增加，流速减小，冲力也随之减小。
当冲力和差压对转子截面构成的作用力以及粘滞摩擦力等的合力与转子本身在流体中重量相等时，转子即处于一平衡状态，不再上升或下降，这个位置就表示新的流量值。
1.2 计算公式设转子的显示重量为W f（N），流体对转子的作用力为F（N），锥形管与转子间环形截面为Sa（m2），转子处最大截面积为S f （m2），转子体积V f（m3），转子密度为ρf（Kg/m3），转子长度为L（m），流体介质的密度为ρ（Kg/m3），重力加速度为g（m/s2），则因为m=ρV f=ρS f L代入（1）式中，整理后得考虑到实际情况的因素，加一校正系数k变为：（2）式中：qm——为质量流量；qv——为体积流量；ψ——为流量系数。
ψ与转子形状和雷诺数有关，Sa与转子高度有关。
第四章浮子流量计
第四章浮子流量计第一节概述浮子流量计由于其结构简单、性能可靠、读数直观、压力损失小并恒定、刻度近似线性且测量范围宽、维修方便、价格低廉等一系列优点被广泛地使用在液体、气体等流量测量和控制场合。
在国内各类流量计的应用中属于量大面广。
基于设计原理，浮子流量计在测量过程中，由于始终保持浮子前后的压降不变，通过改变流通面积来改变流量，所以称为恒压降流量计或变面积式流量计，浮子流量计由于其锥管制造材料的不同，分为玻璃管浮子流量计和金属管浮子流量计两种类型。
玻璃管浮子流量计多用于石化、轻工、食品、环保等行业，用来测量常温常压的透明液体或各类气体等非脉动流体的流量。
具有结构简单、现场测量读数直观、便于维护等特点。
该流量计由于其结构的限制，只能就地指示，不能远传流量信号，因为玻璃管强度的原因，不能用于测量高温高压及不透明流体。
而金属管浮子流量计由于锥管为金属制造，弥补了玻璃管浮子流量计的缺陷。
金属管浮子流量计可耐高温高压、可测量不透明和带有腐蚀性的流体。
不仅可就地指示流量而且又能远传流量信号，可实现记录、积算、自控等多种功能。
第二节测量原理和流量方程式一、工作原理和流量基本方程式1．工作原理浮子流量计的工作原理是由一个向上扩大的垂直的锥形管和一个置于锥形管内可以上下自由移动的浮子组成，如图9-1所示。
当流体自下而上流经锥形管时，被浮子节流，在浮子的上、下游之间产生差压，当浮子的上升力大于流体内的浮子重量时，即浮子上升。
随着浮子的上升，其最大外径与锥管之间的环隙面积也逐渐增大，使得作用在浮子上的上升力逐渐减小，直到上升力等于浮子在流体内的浮子重量时，即达到力的平衡。
此时，浮子就稳定在某一高度的位置上，这个位置高度就代表浮子流量计的流量值。
图4-1 工作原理示意图2．流量基本方程式当浮子流量计稳定在某一高度位置时，浮子主要受三个力的作用而处于平衡状态：（1）差压阻力1F当流体流经浮子时，由于节流作用，使得浮子上、下游产生差压21p p −，该差压的大小和流体在浮子与锥管壁间环形通道中的流速平方成正比，即22121)(v Cp p ρ=−（4-1）所以，差压阻力为f A v CF 2121ρ=（4-2）（2）浮子受到的浮力2FgV F f ρ=2（4-3）（3）浮子自重 Wg V W f f ρ=（4-4）以上式中： f A —浮子的迎流面积；C —阻力系数 ；ρ — 流体介质密度；v — 流体速度；f V — 浮子的体积；f ρ— 浮子材料的密度。
浮子流量计刻度转换问题的实例分析
浮子流量计刻度转换问题的实例分析浮子流量计的刻度一般是在出厂时用水、空气或者其他介质在标准状态下进行标定的；另外，在实验室的检定过程中，由于环境影响以及实验条件的限制，实际检定条件一般也达不到流量计标定状态，因此为了能够在实验室状态对流量计进行检定，就需要对实验条件下标定的流量计进行刻度流量的换算。
标签：浮子流量计；流量；刻度转换1 工作原理浮子流量计是在一个锥形管内装有上下移动的浮子，并且始终保持浮子前后压降不变，通过改变浮子与锥形管壁之间的流通面积来改变流量，因此也称为恒压降流量计或变面积流量计[1]。
当流体流经锥形管时，由于浮子的节流降压作用，在浮子的上下游产生一个压力降，此压力降与浮子最大截面积的乘积即为浮子受到的上升力，同时由于被测流体流经浮子表面时也会产生粘性力，其方向与上升力相同，当两者的合力大于浮子的自重力时，浮子便会继续上升；然而随着浮子的上升浮子与锥形管壁之间的环隙面积的增大，相同流量下流体流速便会减小，浮子上下端面的压力差随即会降低，因此作用于浮子的上升力与粘性力减小。
在浮子移动过程中，当上升力、粘性力和重力相平衡时浮子便会静止，保持在平衡位置，此时便可以读出浮子的瞬时流量值。
这就是浮子流量计工作的基本原理—等压力降原理。
2 流量方程当流体流经浮子流量计锥形管时，浮子的上升高度与流量存在一定的对应关系。
在一定流量下浮子受合力为零[2]，保持在平衡位置，根据力平衡进行分析：（1）浮子受到的上升力F1。
浮子上下游压力差与环形通道中流体流速的平方成正比：因此浮子所受上升力为，式中Af为浮子的迎流面积，单位为m2，u为流体的流速，单位为m/s，为流体密度，单位为kg/m?，C为阻力系数，无量纲，受介质粘度以及浮子形状等因素影响。
（2）浮子所受浮力是流体密度与浮子体积的函数，有，式中：为浮子的体积，单位为m?，g为当地重力加速度，单位为m/s2。
（3）浮子的自重。
当浮子受合力为零时处于平衡位置，有。
如何提高浮子流量计的测量精度？
如何提高浮子流量计的测量精度？摘要浮子流量计是目前常见的一种流量计量装置，其接受了浮子上升和流量速度的关系进行测量。
这种测量方式的优点在于测量范围广、精度高、成本低、易于维护和清洁等。
在使用浮子流量计的过程中，用户需要实行确定的措施来提高测量精度。
本文将介绍如何提高浮子流量计的测量精度，包括校准、选型、维护等方面的内容。
1.校准浮子流量计浮子流量计的精度与其校准方法有很大的关系。
一般来说，校准的时候需要依照设备制造商供应的标准进行操作，以确保精度的精准性。
在实际应用中，校准应当每年至少进行一次，以确保其精准性。
2.选型合适的浮子流量计浮子流量计的测量范围通常比较广，用户在选型时应当考虑到本身实际需要的测量范围，并选取合适的型号。
另外，在考虑测量范围时，还应当考虑不同的介质对测量值的影响。
例如，在测量含固体杂质的介质时，应选用带有过滤装置的浮子流量计。
3.维护浮子流量计浮子流量计在使用过程中还需要进行定期的维护，以确保其运行的稳定性和精准性。
实在来说，需要注意以下几点：•定期清洗浮子流量计的内部，以避开杂质积累影响测量精准性；•定期更换流量计中的密封件和O形圈，以避开漏气现象的发生；•定期检查浮子流量计的电线连接是否稳定，并维护好相应的接线盒。
4.注意测量介质的流量变化在使用浮子流量计时，还需要注意测量介质的流量变化，特别是对于液体介质来说，液位变化或者温度的变化都会对流量计的测量精准性产生影响。
所以应在使用过程中尽量保持液位和温度的稳定，并进行相应的校准和调整。
5.保持稳定流体状态模糊的流体状态会导致不精准的结果。
当流体处于不稳定状态时，测量结果就会变得不精准。
为了在流量计的测量范围内维持稳定的流，可以通过以下方法来实现：•入口前设置一段直管段，使流体进入流量计之前更加稳定；•在出口处设置一个调整阀门，以调整流速。
结论浮子流量计是一种精准、便利、易于维护的流量计，但其精度和使用寿命与使用者的日常操作和维护有很大的关系。
金属管浮子流量计_操作手册
带两个报警开关
6、3A 标准卫生型
带一个报警开关
带两个报警开关
4
7、内衬 PTFE 型
8、带伴热夹套型
9、水平安装型
10、其他特殊型式
侧-侧安装型
侧-底安装型
顶-侧安装型
特殊水平安装型
5
六.选型表
HF25 金属管浮子流量计
系列
注册 型号
0 标准垂直安装型
1 标准垂直安装 附伴热夹套
2 垂直安装 3A 卫生标准型
3 水平安装型
4 其它特殊安装型
N 指针指示
A 指针指示，普通型智能变送器，二线制 4～20mA 输出，带 HART 通讯
E 指针指示，本安型智能变送器，二线制 4～20mA 输出，带 HART 通讯
D 指针指示，隔爆型智能变送器，二线制 4～20mA 输出，带 HART 通讯
K 指针指示,报警开关信号输出(高位或低位一组)
2.技术指标 工作电压：DC24V； 电源引入口为：M20×1.5； 输入阻抗：＞100MΩ； 标准负载电阻：250Ω； 法兰标准：JB/T82.1-94（或按用户指定标准） 公称压力：1.6；2.5；4.0；6.3；10.0MPa； 量 程 比：10：1； 精 度：1.5% FS（DN15 口径 2.0%FS）； 介质温度：-50～100℃(标准型)； ≤200℃（高温型）； ≤300℃（可采用夹套型）； 阻尼时间选择： 0～199 秒； 环境温度：-35～70℃（LCD）； -45～80℃ 测量范围：水：25～100000L/h(20℃) 空气:0.7～1800Nm3/h(0.1013MPa, 20℃) 防爆等级：隔离爆炸型：Exd IICT2～T6 本质安全型：Exia IICT2～T6
浮子流量计校准规程
浮子流量计校准规程本校准规程适用于工艺过程中使用的二线制标准电流信号（4-20mA）输出的浮子流量计 (以下简称流量计)的校准。
1技术内容1.1 标准仪器1.1.1.直流稳压电源：24V，允许误差±1%；1.1.2.直流电流表：准确度等级： 0.2级；1.1.3.标准电阻250Ω；1.2 技术要求1.2.1 外观：流量计上铭牌完整、清晰、流量计零部件应完整无损。
紧固件不得有松动和损伤，可动部件应灵活可靠。
1.2.2密封性：流量计在额定工作压力时不能有泄漏和损坏现象。
1.2.3基本误差：基本误差的绝对值不超过流量计的允许基本误差。
1.2.4回程误差：回程误差不大于流量计允许基本误差的绝对值。
2 校准步骤2.1外观检查目测检查流量计应达到本校准规程第1.2.1的要求。
2.2 密封性检查流量计在工作压力下检查不出现泄漏现象。
2.3 零位校准连好校准接线，通电预热15分钟，将指针设置到RP点（即0%流量）上，流量计的输出指示应为零（输出电流信号为4mA），如偏差大于允许值，应调整零点电位器。
2.4量程校准将指针设置到满量程（即100%流量）上,流量计输出指示应为20mA，如偏差大于允许值，应调整量程电位器至该表准确度的要求。
反复调整零位和量程，直至合格为止。
2.5线性校准线性校准取流量计满量程的5个等分点进行,即取0%，25%，50%，75%，100%的满量程流量。
其输出值偏差不应大于允许基本误差，反之应调整合格。
3 校准结果处理和校准周期3.1流量计经校准合格的张贴合格证。
流量计校准不合格的停止使用。
3.2流量计校准周期为一年。
金属浮子流量计校正说明
金属浮子流量计刻度流量校正操作说明一，刻度流量的校正操作1、Prog protection(程序保护) /OFF(关) 打开，回到流量计显示模式。
2、●找到Submenu（菜单）Display(显示)菜单，按enter键，找到Display 1 line(第一行显示内容) Q operation(操作流量)菜单，按enter键，找到Display 1 line(第一行显示内容)Position(位置)菜单，按enter键，退回到位置显示模式，此时显示屏第一行显示传感器数值。
●再调整浮子流量计的传感器位置，手动指针对准50%点流量位置，使得50%流量位置对应的传感器值在40—60之间（最佳状态在50左右），调整完毕后，固定传感器位置，松开指针，使指针退回到零点位置。
●再找到Submenu（菜单）Display(显示)菜单，按enter键，找到Display 1 line(第一行显示内容) Position(位置)菜单，按enter键，找到Display 1 line(第一行显示内容) Q operation(操作流量)菜单，按enter键，退回到流量显示模式，此时显示屏第一行显示流量值，再进行仪表标定。
●注：以上是生产模式操作，现场可以省略此操作，直接进行下面操作。
3、找到Code number（密码）菜单,输入密码5400，进入工程师菜单；4、找到Lineration(线性化) 菜单，进入电流11点标校程序，屏幕自动显示0%；（1）指针对准零点位置，按enter键，0%点电流标校完毕，屏幕显示自动变为10%，进入10% 点电流标校；（2）指针对准10%点流量位置，按enter键，10%点电流标校完毕，屏幕显示自动变为20%，进入20% 点电流标校；（3）依照以上步骤，重复进行，依次标校30% 、40%、50%、60%、70%、80% 、90%、100% 各点电流；（4）100% 点电流标校完毕，屏幕显示自动回到上一级菜单，按C/CE键,切换到流量显示模式，指针依次对准0% ，10% 、…、90% 、100% 各点，检查电流输出及液晶显示是否在误差范围内；注：校正前确保指针指示在零点，即指示刻盘上的REF点。
气体浮子流量计刻度换算典型公式分析
气体浮子流量计刻度换算典型公式分析摘要：本文列举了气体浮子流量计刻度换算的公式，其中很多公式是检定规程中没有列举或没有明确的，方便了用户根据实际情况进行选择。
关键词：气体浮子流量计刻度条件刻度流量标况刻度实际流量标况流量使用气体介质的浮子流量计时，要特别注意刻度换算问题。
当被测气体的种类、工作压力、工作温度等与气体浮子流量计上标称的刻度条件不完全一致时，从浮子流量计上读取的读数便不能代表被测气体当前流量，因此需要用户进行刻度换算。
1 用户使用气体浮子流量计测量某气体流量时，刻度换算公式为： (1)其中为被测气体实际流量；为刻度指示流量，简称刻度流量；、为刻度压力、刻度温度；、为被测气体的工作压力、工作温度；是刻度气体与被测气体在同一条件下（一般取标况状态下）密度之比。
2 制造厂家根据用户的需求生产气体浮子流量计时一般出厂使用空气进行标定时，确定刻度流量的公式为： (2)其中为客户要求的刻度流量；为标定空气的实际流量；、为刻度压力、刻度温度（即客户要求的工作压力和工作温度）；、为标定空气的当前压力、当前温度；是标定空气与刻度气体在同一条件下密度之比。
3 出厂检定或技术机构对气体浮子流量计开展检定/校准时被检浮子流量计上应有的刻度流量值通用表达式为： (3)采用容积法时，可以写成： (4)其中：------排出(流入)气体装置的气体体积；------排出(流入)的时间；------分别为刻度状态、气体装置内、流量计入口处的气体绝对压力；------分别为刻度状态、气体装置内、流量计处的气体热力学温度。
4 特殊情况有些浮子流量计为了贸易结算的需要，将刻度流量的单位标成“Nm3/h”（标准状况），但刻度条件却并不是标准状况的，姑且称之为“标况刻度”，用来表示。
4.1用户使用这种气体浮子流量计测量某气体流量时，被测气体的标况流量为： (5)4.2 检定/校准这种浮子流量计时，被检浮子流量计应有的刻度流量值通用表达式为： (6)5 结束语与液体浮子流量计相比，气体浮子流量计的刻度换算公式相对复杂，很多参考书上给出的公式都不够具体和全面。
浮子流量计校准规程
（二十七）浮子(转子)流量计校准规程1.目的为确保公司用于工艺控制的浮子(转子)流量计精度满足生产工艺要求和规范操作。
2.范围适用于公司所有浮子(转子)流量计的校准3.校准用计量器具LZB 标准流量计、电子秒表、电子秤4.计量性能要求5.校准方法(视具体情况任选一种方法)5.1标准表法5.1.1 根据被检流量计型号、量程选择合适的标准流量计，并将标准流量计垂直固定在被检流量计旁。
5.1.2 将被检流量计出水口与标准流量计进水口紧密连接，打开被检流量计前后阀门，排除管道内和附着在浮子周边的气泡，待流体状态和浮子稳定后开始校准。
校准时，应使用流量计下游流量调节阀(针形阀)调节流量。
5.1.3 当标准流量计和被检流量计的流量达到稳定时，同步读取标准流量计示值q V 和被检流量计示值q N 。
5.2 容积法5.2.1 用被检流量计下游流量调节阀(针形阀)调节流量，使浮子升到预定校准流量值，待稳定后将液体放入容器中，同时记录流入时间t 。
5.2.2 待校准结束时，记录被检流量计示值q N ，将容器中的液体用电子秤称量，计算出容器中液体体积V ，按公式⑴计算标准流量q V ：q V =tV ⑴ 式中：V ——流入量杯内的液体体积t ——流入时间5.3 按相应方法逐步选取三个点进行校准，并将以上测得的数值代入公式⑵计算引用误差，若引用误差在第4条规定范围内为合格，否则为不合格。
6.引用误差： △I = ⑵式中 q N ——被检流量计示值q V ——标准流量计示值(标准流量)q 满——被检流量计满量程7.校准周期浮子(转子)流量计校准周期为二年q N －q V q 满 ×100%。
