深基坑钢管桩支护方案设计检算
深基坑支护设计计算(完整资料).doc

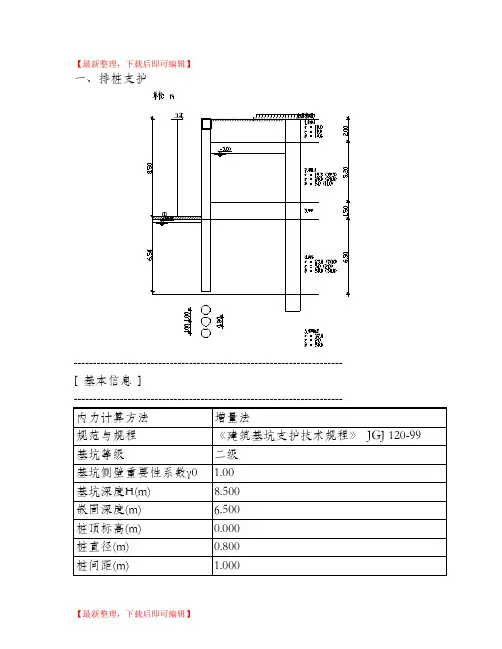

【最新整理，下载后即可编辑】一、排桩支护---------------------------------------------------------------------- [ 基本信息]----------------------------------------------------------------------[ 超载信息]----------------------------------------------------------------------[ 土层信息]----------------------------------------------------------------------[ 土层参数]----------------------------------------------------------------------[ 土压力模型及系数调整 ]---------------------------------------------------------------------- 弹性法土压力模型: 经典法土压力模型:[ 设计结果 ]---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 结构计算 ]---------------------------------------------------------------------- 各工况：内力位移包络图：地表沉降图：---------------------------------------------------------------------- [ 冠梁选筋结果 ]----------------------------------------------------------------------[ 截面计算]---------------------------------------------------------------------- [ 截面参数]二、整体稳定验算----------------------------------------------------------------------计算方法：瑞典条分法应力状态：总应力法条分法中的土条宽度: 0.40m滑裂面数据整体稳定安全系数Ks = 4.022圆弧半径(m) R = 12.550圆心坐标X(m) X = -2.417圆心坐标Y(m) Y = 5.630----------------------------------------------------------------------[ 抗倾覆稳定性验算]----------------------------------------------------------------------抗倾覆安全系数:, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
深基坑支护桩的设计计算及运用
深基坑支护桩的设计计算及运用摘要：深基坑型式有多种型式，如何选择既节省占地、满足稳定、又比较经济的型式，是设计人员要分析比较确定的，本文参照有关规范结合实际，创新一种新的支护方式，投资又省，经实际运用，效果良好。
关键词：长螺旋灌注桩、深层搅拌桩、深基坑支护一、工程概况：龙仁寺电排站位于湖北省钟祥市以南2km，西环二路与高速公路连接线交叉路口以东，新建南湖公馆商品房以南，紧邻南湖。
排区范围：西接汉江堤防，北至农行节制闸，东以校场路为界，南与西环二路接壤，总面积10.41km2，其中耕地面积2.43 km2，堰塘、沟渠面积0.26 km2，主城区面积4.72 km2。
原龙仁寺电排站建于1980年，排区范围西环路一路与西环二路之间，排区面积1.21 km2，装机155KW。
由于年久失修已报废。
本次拟将城区护城河水引至老龙仁寺电排站，再排入南湖。
排区面积10.41km2，主要用于排城区内涝。
涝水排入南湖，流经南湖电排河，经南湖电排站排入汉江。
泵站设计装机8*185KW，设计流量23.2m3/s。
二、工程总体布置自排闸与电排站采用闸站合一式。
前池长30.08m，坡降1：17，砼护底，前池首端高程39.40m，宽23.17m，尾端高程39.0m，宽45.40m，采用15cm厚C20砼护底，下设15cm厚砂砾石垫层。
两边为钢筋砼挡土墙，为防止两边房屋及道路垮塌，侧边设砼灌注桩加深层搅拌桩支护。
前池后接进水池，钢筋砼结构，潜水泵为井筒式置于进水池，进水池分为10格，每格净宽3.96m，净深6.34m，总长45.70m，钢筋砼边墩厚0.8m，中墩厚0.5m。
10格中左右8格为电排进水池，中间2格为自排进水池。
进水池池底高程35.10m。
电排进水池前设拦污栅，拦污栅高4.50m。
进水池顶盖砼板，板宽3.72m，作为设备检修及清污机清污通道。
自排进水池池顶设检修间，检修间高6.75m，宽7.62m，长9.22m。
为防止两边房屋及道路垮塌，侧边设砼灌注桩加深层搅拌桩支护。
基坑支护方案及验算
目录一、工程概况 (2)(一)、工程概况 (2)(二)、工程地质、水文特点 (2)二、土钉墙施工组织方案 (4)（一）土方挖运施工前的准备工作 (5)（二）工艺流程 (6)（三）基坑支护施工技术要求 (7)（四）土钉墙施工的质量标准 (8)三、劳动力计划 (8)四、质量保证措施 (9)（一）质量目标 (9)（二）质量保证措施 (10)五、安全目标及措施 (11)（一）安全管理目标 (11)（二）安全管理及保证措施 (11)六、环境保护及文明施工 (13)（一）环境保护 (13)（二）文明施工 (14)七、计算书 (14)一、工程概况(一)、工程概况****综合服务楼场地位于北京市海淀区***，在室内挖一个-6.2米的基坑。
拟建场地地形交平坦，地面绝对标高在56.40～57.093米之间。
(二)、工程地质、水文特点1、地层土质在钻探深度范围内，本次勘察所揭露地层岩性由上至下依次分别为杂填土○1、一般第四纪沉积土层（包括砂质粉土○2夹粉质粘土○21、细砂○3、粉质粘土○4、圆砾○5、卵石○6夹细砂○61及重粉质粘土○62、卵石○7夹细砂○71）第三纪泥岩○8。
现将钻探揭露深度范围内土层从上至下分别描述如下：○1、人工填土层：主要为粉质粘土素填土○1层：黄褐色，稍湿～湿，松散状态。
以粉土为主，含有大量砖屑、碎石等杂物，结构紊乱，欠压实。
该层厚度为0.7～2.2米。
○2、一般第四纪砂质粉土○2层夹粉质粘土○21层：一般第四纪砂质粉土○2层：褐～褐黄色，稍湿～湿，稍密状态。
土质不均匀，局部含粘质粉土薄层和粉砂团块，结构差。
该层一般厚度为2.10～4.40米。
夹粉质粘土○21层：褐色，湿，可塑状态。
土质不均匀，见少量氧化铁条纹和碳粒，一般粘质粉土层中以透镜体或小薄层形式出现，具大孔隙，结构差。
该层一般厚度为0.30～0.90米，，层顶标高为54.54～56.24米。
○3、一般第四纪细砂○3层：褐～褐黄色，稍湿～湿，稍密，中密状态。
深基坑钢管桩支护方案检算
目录1 基坑支护总体概况 (2)1.1支护结构布置 (2)1.2支护参数选定 (3)2 基坑支护稳定性计算 (4)2.1ML19#墩承台基坑支护验算 (4)2.2MR21#墩承台基坑支护验算 (7)3 结论及建议 (10)1 基坑支护总体概况1.1 支护结构布置XXXX立交桥与铁路线路斜交角为80.1度。
上部采用左右分幅箱梁，每幅孔跨布置为2×56mT构，桥梁部分全长112m,其中2×44m为转体施工段。
平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏7.56m,左幅桥主墩承台距陇海铁路防护栏7.47m。
承台基坑开挖施工中，为防止边坡失稳，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护，如下图所示：图1.1 M R21#墩承台基坑支护平面图（单位:m）图1.2 M L19#墩承台基坑支护平面图（单位:m）图1.3 M R21#墩承台基坑支护立面图（单位:c m）图1.4 M L19#墩承台基坑支护立面图（单位:c m）1.2 支护参数选定1.2.1 支护材料工程量工程项目及材料名称数量长度(m) 重量(kg)ML19#墩12m长Ф600×10mm钢管桩43 12 75078 I32工字钢 2 4.9 565.46I32工字钢 2 27.9 3219.66I32工字钢 2 10.9 1257.86C20护壁砼18.67（m3）MR21#墩12m长Ф600×10mm钢管桩42 12 73332 I32工字钢 2 5 577I32工字钢 2 27 3115.5I32工字钢 2 11 1269.4C20护壁砼15.09(m3)合计12m长Ф600×10mm钢管桩148.4（T）I32工字钢10.005（T）C20护壁砼33.76（m3）ML19#墩基坑开挖：3358.68方，MR21#墩基坑开挖：2782.76方1.2.2 支护土层参数根据设计图纸中设计说明及现场实地勘查，该地区土质主要为失陷性黄土质，属于低液限粉质粘土，经查《公路桥涵地基与基础技术规范》（JTG D63－2007）、《土力学》、《建筑地基与基础设计规范》（GB50011－2010）等相关资料可取以下相关的参考特性值。
基坑专项施工方案计算
一、工程概况本工程位于XX市XX区，属于住宅及商业综合体项目。
基坑开挖深度约为6.5米，基坑周边环境复杂，周边建筑物密集，地下管线众多。
为确保基坑施工安全，特制定本专项施工方案。
二、基坑支护设计1. 支护形式：根据地质勘察报告及周边环境，采用排桩支护形式，桩径为800mm，间距为1.2m，桩长根据地质条件确定。
2. 钢筋砼支护桩设计参数：- 桩身混凝土强度等级：C30- 桩身钢筋配置：主筋为HRB400级钢筋，直径为25mm，间距为200mm，箍筋为HPB300级钢筋，直径为10mm，间距为200mm。
3. 支护桩计算：（1）桩身强度计算：根据桩身混凝土强度等级C30，计算桩身抗压强度：f_ck = 30MPa桩身截面积：A = π×(d/2)^2 = 3.14×(0.8/2)^2 = 0.5024m^2桩身抗压承载力：F_a = f_ck × A = 30MPa × 0.5024m^2 = 15.072kN（2）桩身抗弯计算：根据桩身钢筋配置，计算桩身抗弯承载力：f_y = 400MPaW = (π×d^4)/32 = (3.14×0.8^4)/32 = 0.1008m^3M = F_y × W = 400MPa × 0.1008m^3 = 40.32kN·m（3）桩身抗剪计算：根据桩身钢筋配置，计算桩身抗剪承载力：f_v = 300MPaV = f_v × A = 300MPa × 0.5024m^2 = 150.72kN三、基坑降水设计1. 降水形式：采用井点降水，井点间距为2.5m，井点深度根据地质条件确定。
2. 井点设计参数：（1）井点直径：150mm（2）井点深度：根据地质条件确定（3）井点数量：根据基坑面积及降水要求确定3. 井点降水计算：（1）井点涌水量计算：根据水文地质勘察报告，计算井点涌水量：Q = K×B×H = 10×100×6.5 = 6500m^3/d（2）井点排水能力计算：根据井点直径及井点排水能力系数，计算井点排水能力：Q_d = 0.05 × π × d^2 × H_d = 0.05 × 3.14 × 0.15^2 × 6.5 =0.0361m^3/s（3）井点数量计算：根据井点涌水量及井点排水能力，计算井点数量：N = Q / Q_d = 6500 / 0.0361 ≈ 180.12四、基坑监测1. 监测项目：包括基坑周边地表沉降、支护桩水平位移、支护桩沉降、井点水位等。
深基坑支护类型与设计计算
对该截面求矩即得最大弯矩Mmax Mmax=143.35×(5.55／3+4)+51.66×4×4／ 2+4.655× 42×4／3-28.56×4×4／2-19.38×42×4／ 3=709.4kNm 至此计算完毕，接着可按最大弯矩选择适当的桩径、 桩距和配筋。但尚应注意计算所得Mmax是每延米桩排 的弯矩值，应乘以桩距，才是单桩弯矩设计值。
图2-8 单锚精选深pp埋t 算例图
解：1.计算模型如图2-6所示。
沿桩排方向取1m长度计算土压力计算见表2-9,表2-10
2.求反弯点位置
反弯点位置可以桩前后土压力为零点近似确定： 35.489+5.403D1=57.288D1 解出：D1=0.68m
表2-10 被动土压力计算表
